Capa física principal: Capa física
Es la que se encarga de la topología de la red y de las conexiones globales de la computadora hacia
la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la
información.
Sus principales funciones se pueden resumir como:
Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados
(o no, como en RS232/EIA232), coaxial, guías de onda, aire, fibra óptica.
Definir las características materiales (componentes y conectores mecánicos) y eléctricas (niveles
de tensión) que se van a usar en la transmisión de los datos por los medios físicos.
Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación
del enlace físico).
Transmitir el flujo de bits a través del medio.
Manejar las señales eléctricas del medio de transmisión, polos en un enchufe, etc.
Garantizar la conexión (aunque no la fiabilidad de dicha conexión)
Capa de enlace de datos Artículo principal: Capa de enlace de datos
Esta capa se ocupa del direccionamiento físico, del acceso al medio, de la detección de errores, de
la distribución ordenada de tramas y del control del flujo. Es uno de los aspectos más importantes
que revisar en el momento de conectar dos ordenadores, ya que está entre la capa 1 y 3 como
parte esencial para la creación de sus protocolos básicos (MAC, IP), para regular la forma de la
conexión entre computadoras así determinando el paso de tramas (trama = unidad de medida de
la información en esta capa, que no es más que la segmentación de los datos trasladándolos por
medio de paquetes), verificando su integridad, y corrigiendo errores, por lo cual es importante
mantener una excelente adecuación al medio físico (los más usados son el cable UTP, par trenzado
o de 8 hilos), con el medio de red que red irecciona las conexiones mediante un router. Dadas
estas situaciones cabe recalcar que el dispositivo que usa la capa de enlace es el Switch que se
encarga de recibir los datos del router y enviar cada uno de estos a sus respectivos destinatarios
(servidor -> computador cliente o algún otro dispositivo que reciba información como celulares,
tabletas y diferentes dispositivos con acceso a la red, etc.), dada esta situación se determina como
el medio que se encarga de la corrección de errores, manejo de tramas, protocolización de datos
(se llaman protocolos a las reglas que debe seguir cualquier capa del modelo OSI).

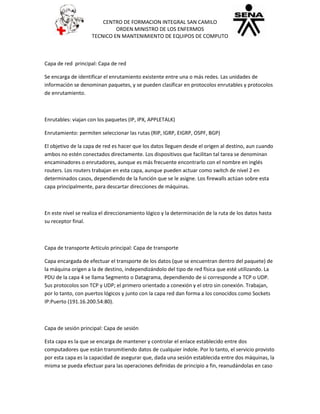

2. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
Capa de red principal: Capa de red
Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de
información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos
de enrutamiento.
Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP)
El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aun cuando
ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan
encaminadores o enrutadores, aunque es más frecuente encontrarlo con el nombre en inglés
routers. Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en
determinados casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre esta
capa principalmente, para descartar direcciones de máquinas.
En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta
su receptor final.
Capa de transporte Artículo principal: Capa de transporte
Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de
la máquina origen a la de destino, independizándolo del tipo de red física que esté utilizando. La
PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP.
Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión. Trabajan,
por lo tanto, con puertos lógicos y junto con la capa red dan forma a los conocidos como Sockets
IP:Puerto (191.16.200.54:80).
Capa de sesión principal: Capa de sesión
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos
computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto
por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la
misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso
3. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
de interrupción. En muchos casos, los servicios de la capa de sesión son parcial o totalmente
prescindibles.
Capa de presentación principal: Capa de presentación
El objetivo es encargarse de la representación de la información, de manera que aunque distintos
equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de
manera reconocible.
Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece
la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos,
ya que distintas computadoras pueden tener diferentes formas de manejarlas.
Esta capa también permite cifrar los datos y comprimirlos. Por lo tanto, podría decirse que esta
capa actúa como un traductor.
Capa de aplicación Artículo principal: Capa de aplicación
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los
protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post
Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP), por UDP pueden
viajar (DNS y Routing Information Protocol). Hay tantos protocolos como aplicaciones distintas y
puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin
parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación.
Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero
ocultando la complejidad subyacente
4. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
CAPA DE ENLACE DE DATOS DEL MODELO DE REFERENCIA OSI
.La capa de enlace de datos provee un tránsito confiable de los datos sobre un enlace físico de red.
Diferentes especificaciones de la capa de enlace de datos definen diferentes redes y características
de protocolos, incluyendo lo siguiente:
Direccionamiento físico:
el direccionamiento físico (en oposición al direccionamiento de red) define como los dispositivos
físicos son direccionablesen la capa de enlace de datos.
Topología de red:
las especificaciones de la capa de enlace de datos también definen como es que los dispositivos
físicos serán físicamente conectados (puede ser en topología de bus o de anillo).
Notificación de error:
la notificación de error emite una alerta de los protocolos de las capas superiores cuando un error
de transmisión ha ocurrido.
Secuencia miento de las tramas:
la secuenciación de las tramas de datos incluye el reordenamiento de las tramas que fueron
transmitidas fuera de secuencia.
Control de flujo:
el control de flujo incluye una moderación de La transmisión de datos de tal manera que el
dispositivo receptor no se sobresature con más tráfico que el que puede manejar a un tiempo.
SUBCAPAS DE LA CAPA DE ENLACE DE DATOS POR IEEE.
El Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) ha subdividido la capa de enlace de datos
en dos subcapas: la de Control de Enlace Lógico (LLC) y la de Control de Acceso al Medio (MAC).
SUBCAPA DE CONTROL DE ENLACE LÓGICO.
La subcapa de control de enlace lógico (LLC) administra las comunicaciones entre dispositivos
sobre un solo enlace en una red. LLC es definido en las especificaciones deIEEE 802.2. LLC soporta
servicio orientado a conexión y servicio orientado a no conexión, ambos, usados por los protocolos
de las capas más altas.
SUBCAPA DE CONTROL DE ACCESO AL MEDIO (MAC).
5. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
La subcapa de control de acceso al medio (MAC) administra el protocolo de acceso al medio físico
de red. Las especificaciones IEEE definen las direcciones MAC, que permiten que varios
dispositivos se identifiquen sin repetición, entre unos a otros en la capa de enlace de datos.
LAS IMPLEMENTACIONES MÁS COMUNES EN LA CAPA DE ENLACEDE DATOS.
Las implementaciones de la capa de enlace de datos se pueden catalogar como implementaciones
LAN o implementaciones WAN.I
MPLEMENTACIONES LAN.
Las implementaciones LAN de la capa de enlace de datos más comunes son:
•
Ethernet / IEEE 802.3: especificación de LAN banda base que opera a10 Mbps antiguamente sobre
cable coaxial, actualmente con cable par trenzado.
•
Ethernet 100 Mbps (fast Ethernet): tecnología LAN de alta velocidad que ofrece un alto ancho de
banda a usurarios de escritorio, servidores y servidores de segmentos.
•
Interfaz Digital Distribuida de Fibra (FDDI): tecnología de paso de estafeta a 100 Mbps, LAN de
anillo doble que usa cable de fibra óptica.
•
Token Ring / IEEE 802.5: LAN de tecnología de paso de estafeta que corre a 4 o 16 Mbps sobre una
topología de red.
CAPA DE RED DEL MODELO DE REFERENCIA OSI.
La capa de red provee ruteo y funciones relacionadas que permiten múltiples enlaces de datos que
pueden ser combinados en una red. Esto es cumplido por la dirección lógica de los dispositivos. La
capa de red soporta servicio orientado a conexión servicio orientado a no conexión de los
protocolos de las capas superiores.
LAS IMPLEMENTACIONES MÁS COMUNES EN LA CAPA DE RED.
Los protocolos de la capa de red son típicamente protocolos de ruteo. Sin embargo, otro tipo de
protocolos como el Protocolo de Internet (IP), también son implementados en la capa de red.
Algunos de los protocolos de ruteo más comunes son los siguientes:
6. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
•
Border Gateway Protocolo (BGP): protocolo de ruteo de ínter dominio de Internet.
•
Open ShortestPathFirst (OSPF): de estado de enlace, protocolo de puerta de acceso interior
desarrollado para usarse en redes TCP/IP.
•
Routing Información Protocolo: protocolo de ruteo de Internet que usa un contador y una métrica.
CAPA DE TRANSPORTE DEL MODELO DE REFERENCIA OSI.
La capa de transporte implementa una conexión confiable de los servicios de transporte de datos
que son transparentes para las capas superiores. Las funciones típicas de la capa de transporte
incluyen lo siguiente:
•
Control de flujo:
el control de flujo administra la transmisión de datos entre dispositivos de tal manera que el
dispositivo transmisor no envíelas datos de los que el dispositivo receptor puede procesar.
•
Multiplexaje:
el multiplex ajé proporciona datos desde muchas aplicaciones para que sean transmitidas por un
único enlace físico.
•
Administración de circuitos virtuales:
circuitos virtuales son establecidos, mantenidos y terminados por la capa de transporte.
•
Verificación de errores y recuperación:
la verificación de errores engloba varios mecanismos para la detección de errores en La
transmisión. La recuperación de errores engloba tomar una acción (tal como solicitar que los datos
sean retransmitidos) hasta resolver cualquier error que se pueda presentar.
7. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
LAS IMPLEMENTACIONES MÁS COMUNES EN LA CAPA DETRANSPORTE.
Algunos ejemplos de las implementaciones de la capa de transporte son los siguientes:
•
Transmisión Control Protocolo (TCP):
el protocolo formado por el binomio TCP/IP que provee una transmisión confiable de los datos.
•
NameBinding Protocolo (NBP):
protocolo de Apple Talk que asocia nombres de Apple Talk con direcciones.
•
Protocolos de Transporte OSI.CAPA DE SESIÓN DEL MODELO DE REFERENCIA OSI.
La capa de sesión establece, administra, y termina las sesiones de comunicación entre entidades
de la capa de presentación. Las sesiones de comunicación consisten en peticiones de servicios y
servicios que responden para que ocurra entre aplicaciones localizadas en diferentes dispositivos
de red. Estas peticiones y respuestas son coordinadas por protocolos implementados en la capa de
sesión.
LAS IMPLEMENTACIONES MÁS COMUNES EN LA CAPA DE SESIÓN.
Algunos ejemplos de las implementaciones más comunes son:
•
Protocolo de Información de Zona (ZIP):
protocolo de Apple Talk que coordina el proceso de atar nombres.
•
Protocolo de Control de Sesión (SCP):
protocolo de sesión de tecnología DECnet Fase 4.
CAPA DE PRESENTACIÓN DEL MODELO DE REFERENCIA OSI.
La capa de presentación provee una variedad de funciones de codificación y decodificación que se
aplican a los datos de la capa de aplicación. Estas funciones aseguran que la información enviada
desde la capa de aplicación de un sistema pueda ser leído (entendido) por la capa de aplicación de
8. CENTRO DE FORMACION INTEGRAL SAN CAMILO
ORDEN MINISTRO DE LOS ENFERMOS
TECNICO EN MANTENIMIENTO DE EQUIPOS DE COMPUTO
El nivel de aplicación o capa de aplicación es el séptimo nivel del modelo OSI.
Ofrece a las aplicaciones (de usuario o no) la posibilidad de acceder a los servicios de las demás
capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo
electrónico (POP y SMTP), gestores de bases de datos y protocolos de transferencia de archivos
(FTP).
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación.
Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando
la complejidad subyacente. Así por ejemplo un usuario no manda una petición «GET /index.html
HTTP/1.0» para conseguir una página en html, ni lee directamente el código html/xml. O cuando
chateamos con el Mensajero Instantáneo, no es necesario que codifiquemos la información y los
datos del destinatario para entregarla a la capa de Presentación (capa 6) para que realice el envío
del paquete.

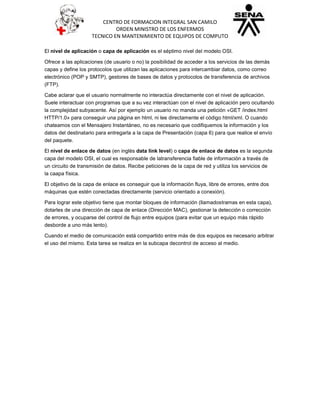

El nivel de enlace de datos (en inglés data link level) o capa de enlace de datos es la segunda
capa del modelo OSI, el cual es responsable de latransferencia fiable de información a través de
un circuito de transmisión de datos. Recibe peticiones de la capa de red y utiliza los servicios de
la caapa física.
El objetivo de la capa de enlace es conseguir que la información fluya, libre de errores, entre dos
máquinas que estén conectadas directamente (servicio orientado a conexión).
Para lograr este objetivo tiene que montar bloques de información (llamadostramas en esta capa),
dotarles de una dirección de capa de enlace (Dirección MAC), gestionar la detección o corrección
de errores, y ocuparse del control de flujo entre equipos (para evitar que un equipo más rápido
desborde a uno más lento).
Cuando el medio de comunicación está compartido entre más de dos equipos es necesario arbitrar
el uso del mismo. Esta tarea se realiza en la subcapa decontrol de acceso al medio.
