REFUERZO EN VÍAS
CON GEOTEXTIL
5
C A P Í T U L O
DE DIS EÑ O
MANUAL Y SOFTWARE

REFUERZOENVÍASCONGEOTEXTIL
127

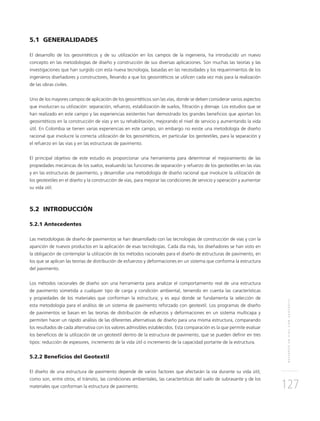

5.1 GENERALIDADES
El desarrollo de los geosintéticos y de su utilización en los campos de la ingeniería, ha introducido un nuevo
concepto en las metodologías de diseño y construcción de sus diversas aplicaciones. Son muchas las teorías y las
investigaciones que han surgido con esta nueva tecnología, basadas en las necesidades y los requerimientos de los
ingenieros diseñadores y constructores, llevando a que los geosintéticos se utilicen cada vez más para la realización
de las obras civiles.
Uno de los mayores campos de aplicación de los geosintéticos son las vías, donde se deben considerar varios aspectos
que involucran su utilización: separación, refuerzo, estabilización de suelos, filtración y drenaje. Los estudios que se
han realizado en este campo y las experiencias existentes han demostrado los grandes beneficios que aportan los
geosintéticos en la construcción de vías y en su rehabilitación, mejorando el nivel de servicio y aumentando la vida
útil. En Colombia se tienen varias experiencias en este campo, sin embargo no existe una metodología de diseño
racional que involucre la correcta utilización de los geosintéticos, en particular los geotextiles, para la separación y
el refuerzo en las vías y en las estructuras de pavimento.
El principal objetivo de este estudio es proporcionar una herramienta para determinar el mejoramiento de las
propiedades mecánicas de los suelos, evaluando las funciones de separación y refuerzo de los geotextiles en las vías
y en las estructuras de pavimento, y desarrollar una metodología de diseño racional que involucre la utilización de
los geotextiles en el diseño y la construcción de vías, para mejorar las condiciones de servicio y operación y aumentar
su vida útil.
5.2 INTRODUCCIÓN
5.2.1 Antecedentes
Las metodologías de diseño de pavimentos se han desarrollado con las tecnologías de construcción de vías y con la
aparición de nuevos productos en la aplicación de esas tecnologías. Cada día más, los diseñadores se han visto en
la obligación de contemplar la utilización de los métodos racionales para el diseño de estructuras de pavimento, en
los que se aplican las teorías de distribución de esfuerzos y deformaciones en un sistema que conforma la estructura
del pavimento.
Los métodos racionales de diseño son una herramienta para analizar el comportamiento real de una estructura
de pavimento sometida a cualquier tipo de carga y condición ambiental, teniendo en cuenta las características
y propiedades de los materiales que conforman la estructura; y es aquí donde se fundamenta la selección de
esta metodología para el análisis de un sistema de pavimento reforzado con geotextil. Los programas de diseño
de pavimentos se basan en las teorías de distribución de esfuerzos y deformaciones en un sistema multicapa y
permiten hacer un rápido análisis de las diferentes alternativas de diseño para una misma estructura, comparando
los resultados de cada alternativa con los valores admisibles establecidos. Esta comparación es la que permite evaluar
los beneficios de la utilización de un geotextil dentro de la estructura de pavimento, que se pueden definir en tres
tipos: reducción de espesores, incremento de la vida útil o incremento de la capacidad portante de la estructura.
5.2.2 Beneficios del Geotextil
El diseño de una estructura de pavimento depende de varios factores que afectarán la vía durante su vida útil,
como son, entre otros, el tránsito, las condiciones ambientales, las características del suelo de subrasante y de los
materiales que conforman la estructura de pavimento.

MANUALDEDISEÑO|CAPÍTULO5

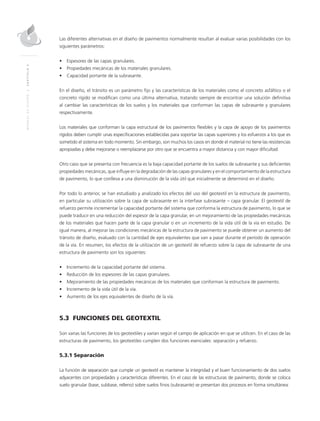

Las diferentes alternativas en el diseño de pavimentos normalmente resultan al evaluar varias posibilidades con los
siguientes parámetros:
• Espesores de las capas granulares.
• Propiedades mecánicas de los materiales granulares.
• Capacidad portante de la subrasante.
En el diseño, el tránsito es un parámetro fijo y las características de los materiales como el concreto asfáltico o el
concreto rígido se modifican como una última alternativa, tratando siempre de encontrar una solución definitiva
al cambiar las características de los suelos y los materiales que conforman las capas de subrasante y granulares
respectivamente.
Los materiales que conforman la capa estructural de los pavimentos flexibles y la capa de apoyo de los pavimentos
rígidos deben cumplir unas especificaciones establecidas para soportar las capas superiores y los esfuerzos a los que es
sometido el sistema en todo momento. Sin embargo, son muchos los casos en donde el material no tiene las resistencias
apropiadas y debe mejorarse o reemplazarse por otro que se encuentra a mayor distancia y con mayor dificultad.
Otro caso que se presenta con frecuencia es la baja capacidad portante de los suelos de subrasante y sus deficientes
propiedades mecánicas, que influye en la degradación de las capas granulares y en el comportamiento de la estructura
de pavimento, lo que conlleva a una disminución de la vida útil que inicialmente se determinó en el diseño.
Por todo lo anterior, se han estudiado y analizado los efectos del uso del geotextil en la estructura de pavimento,
en particular su utilización sobre la capa de subrasante en la interfase subrasante – capa granular. El geotextil de
refuerzo permite incrementar la capacidad portante del sistema que conforma la estructura de pavimento, lo que se
puede traducir en una reducción del espesor de la capa granular, en un mejoramiento de las propiedades mecánicas
de los materiales que hacen parte de la capa granular o en un incremento de la vida útil de la vía en estudio. De
igual manera, al mejorar las condiciones mecánicas de la estructura de pavimento se puede obtener un aumento del
tránsito de diseño, evaluado con la cantidad de ejes equivalentes que van a pasar durante el período de operación
de la vía. En resumen, los efectos de la utilización de un geotextil de refuerzo sobre la capa de subrasante de una
estructura de pavimento son los siguientes:
• Incremento de la capacidad portante del sistema.
• Reducción de los espesores de las capas granulares.
• Mejoramiento de las propiedades mecánicas de los materiales que conforman la estructura de pavimento.
• Incremento de la vida útil de la vía.
• Aumento de los ejes equivalentes de diseño de la vía.
5.3 FUNCIONES DEL GEOTEXTIL
Son varias las funciones de los geotextiles y varían según el campo de aplicación en que se utilicen. En el caso de las
estructuras de pavimento, los geotextiles cumplen dos funciones esenciales: separación y refuerzo.
5.3.1 Separación
La función de separación que cumple un geotextil es mantener la integridad y el buen funcionamiento de dos suelos
adyacentes con propiedades y características diferentes. En el caso de las estructuras de pavimento, donde se coloca
suelo granular (base, subbase, relleno) sobre suelos finos (subrasante) se presentan dos procesos en forma simultánea:

129

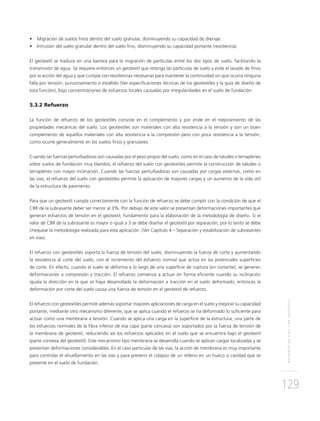

• Migración de suelos finos dentro del suelo granular, disminuyendo su capacidad de drenaje.
• Intrusión del suelo granular dentro del suelo fino, disminuyendo su capacidad portante (resistencia).
El geotextil se traduce en una barrera para la migración de partículas entre los dos tipos de suelo, facilitando la
transmisión de agua. Se requiere entonces un geotextil que retenga las partículas de suelo y evite el lavado de finos
por la acción del agua y que cumpla con resistencias necesarias para mantener la continuidad sin que ocurra ninguna
falla por tensión, punzonamiento o estallido (Ver especificaciones técnicas de los geotextiles y la guía de diseño de
esta función), bajo concentraciones de esfuerzos locales causadas por irregularidades en el suelo de fundación.
5.3.2 Refuerzo
La función de refuerzo de los geotextiles consiste en el complemento y por ende en el mejoramiento de las
propiedades mecánicas del suelo. Los geotextiles son materiales con alta resistencia a la tensión y son un buen
complemento de aquellos materiales con alta resistencia a la compresión pero con poca resistencia a la tensión,
como ocurre generalmente en los suelos finos y granulares.
Cuando las fuerzas perturbadoras son causadas por el peso propio del suelo, como en el caso de taludes o terraplenes
sobre suelos de fundación muy blandos, el refuerzo del suelo con geotextiles permite la construcción de taludes o
terraplenes con mayor inclinación. Cuando las fuerzas perturbadoras son causadas por cargas externas, como en
las vías, el refuerzo del suelo con geotextiles permite la aplicación de mayores cargas y un aumento de la vida útil
de la estructura de pavimento.
Para que un geotextil cumpla correctamente con la función de refuerzo se debe cumplir con la condición de que el
CBR de la subrasante deber ser menor al 3%. Por debajo de este valor se presentan deformaciones importantes que
generan esfuerzos de tensión en el geotextil, fundamento para la elaboración de la metodología de diseño. Si el
valor de CBR de la subrasante es mayor o igual a 3 se debe diseñar el geotextil por separación, por lo tanto se debe
chequear la metodología realizada para esta aplicación. (Ver Capítulo 4 – Separación y estabilización de subrasantes
en vías).
El refuerzo con geotextiles soporta la fuerza de tensión del suelo, disminuyendo la fuerza de corte y aumentando
la resistencia al corte del suelo, con el incremento del esfuerzo normal que actúa en las potenciales superficies
de corte. En efecto, cuando el suelo se deforma a lo largo de una superficie de ruptura (en cortante), se generan
deformaciones a compresión y tracción. El refuerzo comienza a actuar en forma eficiente cuando su inclinación
iguala la dirección en la que se haya desarrollado la deformación a tracción en el suelo deformado, entonces la
deformación por corte del suelo causa una fuerza de tensión en el geotextil de refuerzo.
El refuerzo con geotextiles permite además soportar mayores aplicaciones de carga en el suelo y mejorar su capacidad
portante, mediante otro mecanismo diferente, que se aplica cuando el refuerzo se ha deformado lo suficiente para
actuar como una membrana a tensión. Cuando se aplica una carga en la superficie de la estructura, una parte de
los esfuerzos normales de la fibra inferior de esa capa (parte cóncava) son soportados por la fuerza de tensión de
la membrana de geotextil, reduciendo así los esfuerzos aplicados en el suelo que se encuentra bajo el geotextil
(parte convexa del geotextil). Este mecanismo tipo membrana se desarrolla cuando se aplican cargas localizadas y se
presentan deformaciones considerables. En el caso particular de las vías, la acción de membrana es muy importante
para controlar el ahuellamiento en las vías y para prevenir el colapso de un relleno en un hueco o cavidad que se
presente en el suelo de fundación.

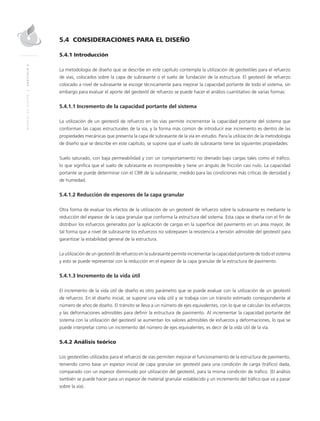

5.4 CONSIDERACIONES PARA EL DISEÑO
5.4.1 Introducción
La metodología de diseño que se describe en este capítulo contempla la utilización de geotextiles para el refuerzo
de vías, colocados sobre la capa de subrasante o el suelo de fundación de la estructura. El geotextil de refuerzo
colocado a nivel de subrasante se escoge técnicamente para mejorar la capacidad portante de todo el sistema, sin
embargo para evaluar el aporte del geotextil de refuerzo se puede hacer el análisis cuantitativo de varias formas:
5.4.1.1 Incremento de la capacidad portante del sistema
La utilización de un geotextil de refuerzo en las vías permite incrementar la capacidad portante del sistema que
conforman las capas estructurales de la vía, y la forma más común de introducir ese incremento es dentro de las
propiedades mecánicas que presenta la capa de subrasante de la vía en estudio. Para la utilización de la metodología
de diseño que se describe en este capítulo, se supone que el suelo de subrasante tiene las siguientes propiedades:
Suelo saturado, con baja permeabilidad y con un comportamiento no drenado bajo cargas tales como el tráfico,
lo que significa que el suelo de subrasante es incompresible y tiene un ángulo de fricción casi nulo. La capacidad
portante se puede determinar con el CBR de la subrasante, medido para las condiciones más críticas de densidad y
de humedad.
5.4.1.2 Reducción de espesores de la capa granular
Otra forma de evaluar los efectos de la utilización de un geotextil de refuerzo sobre la subrasante es mediante la
reducción del espesor de la capa granular que conforma la estructura del sistema. Esta capa se diseña con el fin de
distribuir los esfuerzos generados por la aplicación de cargas en la superficie del pavimento en un área mayor, de
tal forma que a nivel de subrasante los esfuerzos no sobrepasen la resistencia a tensión admisible del geotextil para
garantizar la estabilidad general de la estructura.
La utilización de un geotextil de refuerzo en la subrasante permite incrementar la capacidad portante de todo el sistema
y esto se puede representar con la reducción en el espesor de la capa granular de la estructura de pavimento.
5.4.1.3 Incremento de la vida útil
El incremento de la vida útil de diseño es otro parámetro que se puede evaluar con la utilización de un geotextil
de refuerzo. En el diseño inicial, se supone una vida útil y se trabaja con un tránsito estimado correspondiente al
número de años de diseño. El tránsito se lleva a un número de ejes equivalentes, con lo que se calculan los esfuerzos
y las deformaciones admisibles para definir la estructura de pavimento. Al incrementar la capacidad portante del
sistema con la utilización del geotextil se aumentan los valores admisibles de esfuerzos y deformaciones, lo que se
puede interpretar como un incremento del número de ejes equivalentes, es decir de la vida útil de la vía.
5.4.2 Análisis teórico
Los geotextiles utilizados para el refuerzo de vías permiten mejorar el funcionamiento de la estructura de pavimento,
teniendo como base un espesor inicial de capa granular sin geotextil para una condición de carga (tráfico) dada,
comparado con un espesor disminuido por utilización del geotextil, para la misma condición de tráfico. (El análisis
también se puede hacer para un espesor de material granular establecido y un incremento del tráfico que va a pasar
sobre la vía).

131

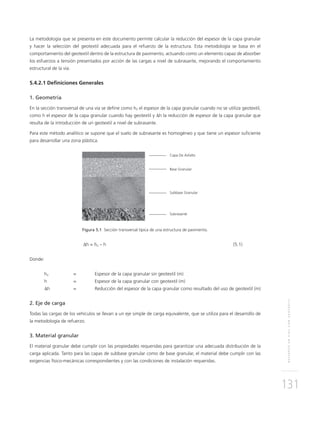

La metodología que se presenta en este documento permite calcular la reducción del espesor de la capa granular
y hacer la selección del geotextil adecuada para el refuerzo de la estructura. Esta metodología se basa en el
comportamiento del geotextil dentro de la estructura de pavimento, actuando como un elemento capaz de absorber
los esfuerzos a tensión presentados por acción de las cargas a nivel de subrasante, mejorando el comportamiento
estructural de la vía.
5.4.2.1 Definiciones Generales
1. Geometría
En la sección transversal de una vía se define como h0 el espesor de la capa granular cuando no se utiliza geotextil,
como h el espesor de la capa granular cuando hay geotextil y Δh la reducción de espesor de la capa granular que
resulta de la introducción de un geotextil a nivel de subrasante.
Para este método analítico se supone que el suelo de subrasante es homogéneo y que tiene un espesor suficiente
para desarrollar una zona plástica.
Figura 5.1 Sección transversal típica de una estructura de pavimento.
Δh = ho – h (5.1)
Donde:
ho = Espesor de la capa granular sin geotextil (m)
h = Espesor de la capa granular con geotextil (m)
Δh = Reducción del espesor de la capa granular como resultado del uso de geotextil (m)
2. Eje de carga
Todas las cargas de los vehículos se llevan a un eje simple de carga equivalente, que se utiliza para el desarrollo de
la metodología de refuerzo.
3. Material granular
El material granular debe cumplir con las propiedades requeridas para garantizar una adecuada distribución de la
carga aplicada. Tanto para las capas de subbase granular como de base granular, el material debe cumplir con las
exigencias físico-mecánicas correspondientes y con las condiciones de instalación requeridas.
Capa De Asfalto
Base Granular
Subbase Granular
Subrasante

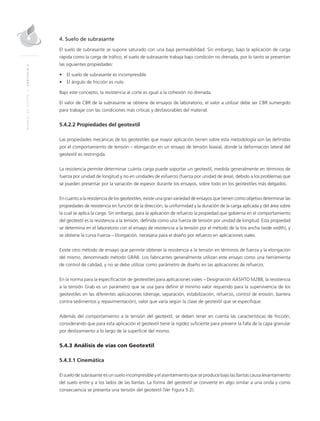

4. Suelo de subrasante
El suelo de subrasante se supone saturado con una baja permeabilidad. Sin embargo, bajo la aplicación de carga
rápida como la carga de tráfico, el suelo de subrasante trabaja bajo condición no drenada, por lo tanto se presentan
las siguientes propiedades:
• El suelo de subrasante es incompresible
• El ángulo de fricción es nulo
Bajo este concepto, la resistencia al corte es igual a la cohesión no drenada.
El valor de CBR de la subrasante se obtiene de ensayos de laboratorio, el valor a utilizar debe ser CBR sumergido
para trabajar con las condiciones más críticas y desfavorables del material.
5.4.2.2 Propiedades del geotextil
Las propiedades mecánicas de los geotextiles que mayor aplicación tienen sobre esta metodología son las definidas
por el comportamiento de tensión – elongación en un ensayo de tensión biaxial, donde la deformación lateral del
geotextil es restringida.
La resistencia permite determinar cuánta carga puede soportar un geotextil, medida generalmente en términos de
fuerza por unidad de longitud y no en unidades de esfuerzo (fuerza por unidad de área), debido a los problemas que
se pueden presentar por la variación de espesor durante los ensayos, sobre todo en los geotextiles más delgados.
En cuanto a la resistencia de los geotextiles, existe una gran variedad de ensayos que tienen como objetivo determinar las
propiedades de resistencia en función de la dirección, la uniformidad y la duración de la carga aplicada y del área sobre
la cual se aplica la carga. Sin embargo, para la aplicación de refuerzo la propiedad que gobierna en el comportamiento
del geotextil es la resistencia a la tensión, definida como una fuerza de tensión por unidad de longitud. Esta propiedad
se determina en el laboratorio con el ensayo de resistencia a la tensión por el método de la tira ancha (wide width), y
se obtiene la curva Fuerza – Elongación, necesaria para el diseño por refuerzo en aplicaciones viales.
Existe otro método de ensayo que permite obtener la resistencia a la tensión en términos de fuerza y la elongación
del mismo, denominado método GRAB. Los fabricantes generalmente utilizan este ensayo como una herramienta
de control de calidad, y no se debe utilizar como parámetro de diseño en las aplicaciones de refuerzo.
En la norma para la especificación de geotextiles para aplicaciones viales – Designación AASHTO M288, la resistencia
a la tensión Grab es un parámetro que se usa para definir el mínimo valor requerido para la supervivencia de los
geotextiles en las diferentes aplicaciones (drenaje, separación, estabilización, refuerzo, control de erosión, barrera
contra sedimentos y repavimentación), valor que varía según la clase de geotextil que se especifique.
Además del comportamiento a la tensión del geotextil, se deben tener en cuenta las características de fricción,
considerando que para esta aplicación el geotextil tiene la rigidez suficiente para prevenir la falla de la capa granular
por deslizamiento a lo largo de la superficie del mismo.
5.4.3 Análisis de vías con Geotextil
5.4.3.1 Cinemática
El suelo de subrasante es un suelo incompresible y el asentamiento que se produce bajo las llantas causa levantamiento
del suelo entre y a los lados de las llantas. La forma del geotextil se convierte en algo similar a una onda y como
consecuencia se presenta una tensión del geotextil (Ver Figura 5.2).

133

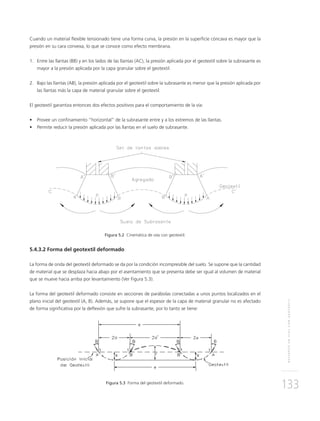

Cuando un material flexible tensionado tiene una forma curva, la presión en la superficie cóncava es mayor que la
presión en su cara convexa, lo que se conoce como efecto membrana.
1. Entre las llantas (BB) y en los lados de las llantas (AC), la presión aplicada por el geotextil sobre la subrasante es
mayor a la presión aplicada por la capa granular sobre el geotextil.
2. Bajo las llantas (AB), la presión aplicada por el geotextil sobre la subrasante es menor que la presión aplicada por
las llantas más la capa de material granular sobre el geotextil.
El geotextil garantiza entonces dos efectos positivos para el comportamiento de la vía:
• Provee un confinamiento “horizontal” de la subrasante entre y a los extremos de las llantas.
• Permite reducir la presión aplicada por las llantas en el suelo de subrasante.
Figura 5.2 Cinemática de vías con geotextil.
5.4.3.2 Forma del geotextil deformado
La forma de onda del geotextil deformado se da por la condición incompresible del suelo. Se supone que la cantidad
de material que se desplaza hacia abajo por el asentamiento que se presenta debe ser igual al volumen de material
que se mueve hacia arriba por levantamiento (Ver Figura 5.3).
La forma del geotextil deformado consiste en secciones de parábolas conectadas a unos puntos localizados en el
plano inicial del geotextil (A, B). Además, se supone que el espesor de la capa de material granular no es afectado
de forma significativa por la deflexión que sufre la subrasante, por lo tanto se tiene:
Figura 5.3 Forma del geotextil deformado.

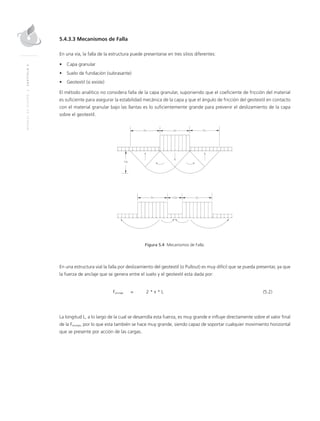

5.4.3.3 Mecanismos de Falla
En una vía, la falla de la estructura puede presentarse en tres sitios diferentes:
• Capa granular
• Suelo de fundación (subrasante)
• Geotextil (si existe)
El método analítico no considera falla de la capa granular, suponiendo que el coeficiente de fricción del material
es suficiente para asegurar la estabilidad mecánica de la capa y que el ángulo de fricción del geotextil en contacto
con el material granular bajo las llantas es lo suficientemente grande para prevenir el deslizamiento de la capa
sobre el geotextil.
Figura 5.4 Mecanismos de Falla.
En una estructura vial la falla por deslizamiento del geotextil (o Pullout) es muy difícil que se pueda presentar, ya que
la fuerza de anclaje que se genera entre el suelo y el geotextil esta dada por:
Fanclaje = 2 * τ * L (5.2)
La longitud L, a lo largo de la cual se desarrolla esta fuerza, es muy grande e influye directamente sobre el valor final
de la Fanclaje, por lo que esta también se hace muy grande, siendo capaz de soportar cualquier movimiento horizontal
que se presente por acción de las cargas.

135
Figura 5.5 Condición critica trabajo del geotextil.
Cuando inicia la transmisión de esfuerzos (σn) sobre el geotextil, se presenta una deformación del mismo por efecto
del empuje actuante. La zona que se observa en el detalle es por donde fallaría el geotextil, ya que es el punto crítico
cuando dicho geotextil ofrece su mayor trabajo por resistencia a la tensión. Por este motivo se debe calcular un factor
de seguridad (FS) cuando se iguala a la resistencia a tensión del geotextil con el esfuerzo normal que esta siendo
aplicado por la estructura con el paso de las cargas, garantizando de esta forma que el geotextil resistirá los esfuerzos
y no se deteriora por este efecto. Para obtener una estabilidad global del sistema el FSg que se debe conservar debe
ser mínimo de 1.3. El principio mencionado anteriormente es el fundamento de la presente guía de diseño.
5.5 METODOLOGÍA DE DISEÑO
5.5.1 Introducción
La metodología de diseño que se presenta a continuación tiene como base la comparación entre la estructura de
diseño inicialmente definida y la estructura de diseño reforzada con geotextil. Esta metodología se enfoca hacia la
optimización de los espesores de las capas estructurales de la estructura de pavimento, es decir en las capas granulares
principalmente, sin modificar los espesores o las características de las capas de concreto (asfáltico o hidráulico).
La metodología permite calcular la reducción del espesor de la capa granular de una estructura de pavimento con
base en el análisis de los esfuerzos que se presentan a nivel de subrasante. Este valor permite analizar diferentes
alternativas de diseño, evaluando las características de los materiales que conforman la capa granular, del suelo de
subrasante, del tráfico de diseño y de la vida útil del pavimento.
Para el cálculo de los esfuerzos normales generados por la estructura de pavimento se emplea el método racional
de diseño de pavimentos, en este caso el CEDEM, sin embargo, una vez se tienen los resultados al usar un geotextil
de refuerzo se puede usar cualquier método de diseño de pavimentos para comparar los resultados y estudiar las
diferentes alternativas al usar geotextil.

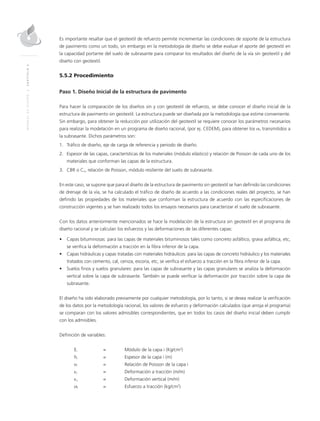

Es importante resaltar que el geotextil de refuerzo permite incrementar las condiciones de soporte de la estructura
de pavimento como un todo, sin embargo en la metodología de diseño se debe evaluar el aporte del geotextil en
la capacidad portante del suelo de subrasante para comparar los resultados del diseño de la vía sin geotextil y del
diseño con geotextil.
5.5.2 Procedimiento
Paso 1. Diseño Inicial de la estructura de pavimento
Para hacer la comparación de los diseños sin y con geotextil de refuerzo, se debe conocer el diseño inicial de la
estructura de pavimento sin geotextil. La estructura puede ser diseñada por la metodología que estime conveniente.
Sin embargo, para obtener la reducción por utilización del geotextil se requiere conocer los parámetros necesarios
para realizar la modelación en un programa de diseño racional, (por ej. CEDEM), para obtener los σn transmitidos a
la subrasante. Dichos parámetros son:
1. Tráfico de diseño, eje de carga de referencia y periodo de diseño.
2. Espesor de las capas, características de los materiales (módulo elástico) y relación de Poisson de cada uno de los
materiales que conforman las capas de la estructura.
3. CBR o Cu, relación de Poisson, módulo resiliente del suelo de subrasante.
En este caso, se supone que para el diseño de la estructura de pavimento sin geotextil se han definido las condiciones
de drenaje de la vía, se ha calculado el tráfico de diseño de acuerdo a las condiciones reales del proyecto, se han
definido las propiedades de los materiales que conforman la estructura de acuerdo con las especificaciones de
construcción vigentes y se han realizado todos los ensayos necesarios para caracterizar el suelo de subrasante.
Con los datos anteriormente mencionados se hace la modelación de la estructura sin geotextil en el programa de
diseño racional y se calculan los esfuerzos y las deformaciones de las diferentes capas:
• Capas bituminosas: para las capas de materiales bituminosos tales como concreto asfáltico, grava asfáltica, etc,
se verifica la deformación a tracción en la fibra inferior de la capa.
• Capas hidráulicas y capas tratadas con materiales hidráulicos: para las capas de concreto hidráulico y los materiales
tratados con cemento, cal, ceniza, escoria, etc, se verifica el esfuerzo a tracción en la fibra inferior de la capa.
• Suelos finos y suelos granulares: para las capas de subrasante y las capas granulares se analiza la deformación
vertical sobre la capa de subrasante. También se puede verificar la deformación por tracción sobre la capa de
subrasante.
El diseño ha sido elaborado previamente por cualquier metodología, por lo tanto, si se desea realizar la verificación
de los datos por la metodología racional, los valores de esfuerzo y deformación calculados (que arroja el programa)
se comparan con los valores admisibles correspondientes, que en todos los casos del diseño inicial deben cumplir
con los admisibles.
Definición de variables:
Ei = Módulo de la capa i (Kg/cm2
)
hi = Espesor de la capa i (m)
υi = Relación de Poisson de la capa i
εt = Deformación a tracción (m/m)
εz = Deformación vertical (m/m)
σt = Esfuerzo a tracción (kg/cm2
)

137

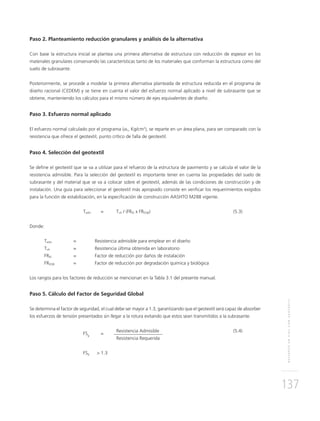

Paso 2. Planteamiento reducción granulares y análisis de la alternativa
Con base la estructura inicial se plantea una primera alternativa de estructura con reducción de espesor en los
materiales granulares conservando las características tanto de los materiales que conforman la estructura como del
suelo de subrasante.
Posteriormente, se procede a modelar la primera alternativa planteada de estructura reducida en el programa de
diseño racional (CEDEM) y se tiene en cuenta el valor del esfuerzo normal aplicado a nivel de subrasante que se
obtiene, manteniendo los cálculos para el mismo número de ejes equivalentes de diseño.
Paso 3. Esfuerzo normal aplicado
El esfuerzo normal calculado por el programa (σn, Kg/cm2
), se reparte en un área plana, para ser comparado con la
resistencia que ofrece el geotextil, punto crítico de falla de geotextil.
Paso 4. Selección del geotextil
Se define el geotextil que se va a utilizar para el refuerzo de la estructura de pavimento y se calcula el valor de la
resistencia admisible. Para la selección del geotextil es importante tener en cuenta las propiedades del suelo de
subrasante y del material que se va a colocar sobre el geotextil, además de las condiciones de construcción y de
instalación. Una guía para seleccionar el geotextil más apropiado consiste en verificar los requerimientos exigidos
para la función de estabilización, en la especificación de construcción AASHTO M288 vigente.
Tadm = Tult / (FRID x FRDQB) (5.3)
Donde:
Tadm = Resistencia admisible para emplear en el diseño
Tult = Resistencia última obtenida en laboratorio
FRID = Factor de reducción por daños de instalación
FRDQB = Factor de reducción por degradación química y biológica
Los rangos para los factores de reducción se mencionan en la Tabla 3.1 del presente manual.
Paso 5. Cálculo del Factor de Seguridad Global
Se determina el factor de seguridad, el cual debe ser mayor a 1.3, garantizando que el geotextil será capaz de absorber
los esfuerzos de tensión presentados sin llegar a la rotura evitando que estos sean transmitidos a la subrasante.
FSg
=
Resistencia Admisible (5.4)
Resistencia Requerida
FSg > 1.3

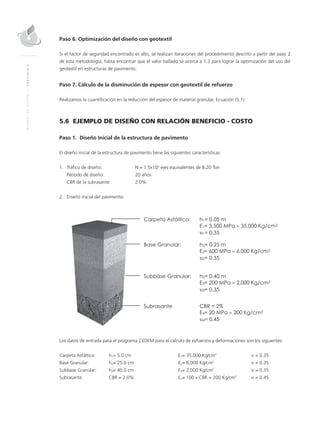

Paso 6. Optimización del diseño con geotextil
Si el factor de seguridad encontrado es alto, se realizan iteraciones del procedimiento descrito a partir del paso 2
de esta metodología, hasta encontrar que el valor hallado se acerca a 1.3 para lograr la optimización del uso del
geotextil en estructuras de pavimento.

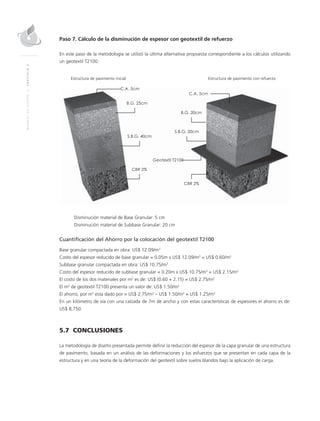

Paso 7. Cálculo de la disminución de espesor con geotextil de refuerzo
Realizamos la cuantiﬁcación en la reducción del espesor de material granular. Ecuación (5.1)
5.6 EJEMPLO DE DISEÑO CON RELACIÓN BENEFICIO - COSTO
Paso 1. Diseño Inicial de la estructura de pavimento
El diseño inicial de la estructura de pavimento tiene las siguientes características:
1. Tráﬁco de diseño: N = 1.5x106
ejes equivalentes de 8.20 Ton
Periodo de diseño: 20 años
CBR de la subrasante: 2.0%
2. Diseño inicial del pavimento:
Los datos de entrada para el programa CEDEM para el cálculo de esfuerzos y deformaciones son los siguientes:
Carpeta Asfáltica: h1= 5.0 cm E1= 35,000 Kg/cm2
υ = 0.35
Base Granular: h2= 25.0 cm E2= 6,000 Kg/cm2
υ = 0.35
Subbase Granular: h3= 40.0 cm E3= 2,000 Kg/cm2
υ = 0.35
Subrasante: CBR = 2.0% En= 100 x CBR = 200 Kg/cm2
υ = 0.45

139

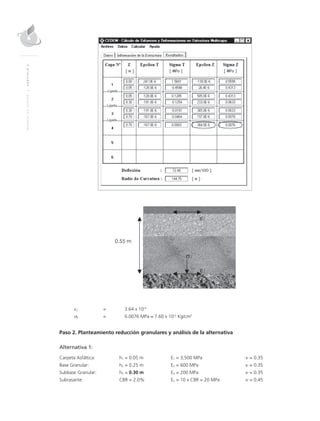

Realizando la modelación de la estructura en el CEDEM, se obtiene:

εZ = 3.64 x 10-4
σZ = 0.0076 MPa ≈ 7.60 x 10-2
Kg/cm2
Alternativa 1:
Carpeta Asfáltica: h1 = 0.05 m E1 = 3,500 MPa υ = 0.35
Base Granular: h2 = 0.25 m E2 = 600 MPa υ = 0.35
Subbase Granular: h3 = 0.30 m E3 = 200 MPa υ = 0.35
Subrasante: CBR = 2.0% En = 10 x CBR = 20 MPa υ = 0.45

141

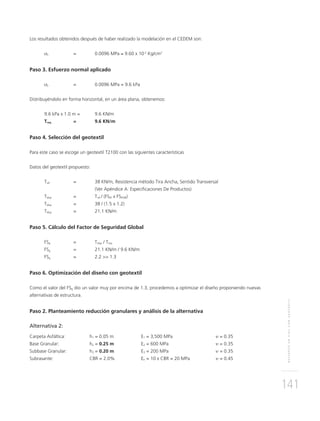

Los resultados obtenidos después de haber realizado la modelación en el CEDEM son:
σz = 0.0096 MPa ≈ 9.60 x 10-2
Kg/cm2
σz = 0.0096 MPa = 9.6 kPa
Distribuyéndolo en forma horizontal, en un área plana, obtenemos:
9.6 kPa x 1.0 m = 9.6 KN/m
Treq = 9.6 KN/m
Para este caso se escoge un geotextil T2100 con las siguientes características
Datos del geotextil propuesto:
Tult = 38 KN/m, Resistencia método Tira Ancha, Sentido Transversal
(Ver Apéndice A: Especiﬁcaciones De Productos)
Tdisp = Tult / (FSID x FSDQB)
Tdisp = 38 / (1.5 x 1.2)
Tdisp = 21.1 KN/m
Paso 5. Cálculo del Factor de Seguridad Global
FSg = Tdisp / Treq
FSg = 21.1 KN/m / 9.6 KN/m
FSg = 2.2 >> 1.3
Paso 6. Optimización del diseño con geotextil
Como el valor del FSg dio un valor muy por encima de 1.3, procedemos a optimizar el diseño proponiendo nuevas
alternativas de estructura.

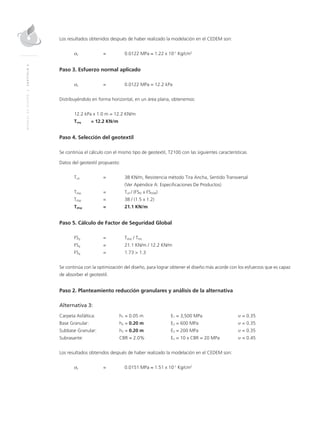

Alternativa 2:

σz = 0.0122 MPa ≈ 1.22 x 10-1
Kg/cm2
σz = 0.0122 MPa = 12.2 kPa
12.2 kPa x 1.0 m = 12.2 KN/m
Treq = 12.2 KN/m
Se continúa el cálculo con el mismo tipo de geotextil, T2100 con las siguientes características
Tdisp = 38 / (1.5 x 1.2)
Tdisp = 21.1 KN/m
Paso 5. Cálculo de Factor de Seguridad Global
FSg = Tdisp / Treq
FSg = 21.1 KN/m / 12.2 KN/m
FSg = 1.73 > 1.3
Se continúa con la optimización del diseño, para lograr obtener el diseño más acorde con los esfuerzos que es capaz
de absorber el geotextil.
Alternativa 3:

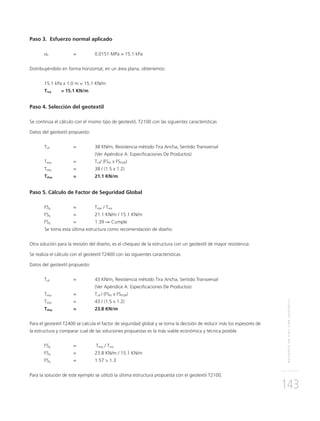

σz = 0.0151 MPa ≈ 1.51 x 10-1
Kg/cm2

143
σz = 0.0151 MPa = 15.1 kPa
15.1 kPa x 1.0 m = 15.1 KN/m
Treq = 15.1 KN/m
Se continúa el cálculo con el mismo tipo de geotextil, T2100 con las siguientes características
Tdisp = Tult/ (FSID x FSDQB)
Tdisp = 38 / (1.5 x 1.2)
Tdisp = 21.1 KN/m
Paso 5. Cálculo de Factor de Seguridad Global
FSg = Tdisp / Treq
FSg = 21.1 KN/m / 15.1 KN/m
FSg = 1.39 ⇒ Cumple
Se toma esta última estructura como recomendación de diseño.
Otra solución para la revisión del diseño, es el chequeo de la estructura con un geotextil de mayor resistencia.
Se realiza el cálculo con el geotextil T2400 con las siguientes características
Tdisp = 43 / (1.5 x 1.2)
Tdisp = 23.8 KN/m
Para el geotextil T2400 se calcula el factor de seguridad global y se toma la decisión de reducir más los espesores de
la estructura y comparar cual de las soluciones propuestas es la más viable económica y técnica posible.
FSg = Tdisp / Treq
FSg = 23.8 KN/m / 15.1 KN/m
FSg = 1.57 > 1.3
Para la solución de este ejemplo se utilizó la última estructura propuesta con el geotextil T2100.

Paso 7. Cálculo de la disminución de espesor con geotextil de refuerzo
En este paso de la metodología se utilizó la última alternativa propuesta correspondiente a los cálculos utilizando
un geotextil T2100.
Disminución material de Base Granular: 5 cm
Disminución material de Subbase Granular: 20 cm
Cuantiﬁcación del Ahorro por la colocación del geotextil T2100
Base granular compactada en obra: US$ 12.09/m3
Costo del espesor reducido de base granular = 0.05m x US$ 12.09/m3
= US$ 0.60/m2
Subbase granular compactada en obra: US$ 10.75/m3
Costo del espesor reducido de subbase granular = 0.20m x US$ 10.75/m3
= US$ 2.15/m2
El costo de los dos materiales por m2
es de: US$ (0.60 + 2.15) = US$ 2.75/m2
El m2
de geotextil T2100 presenta un valor de: US$ 1.50/m2
El ahorro, por m2
esta dado por = US$ 2.75/m2
– US$ 1.50/m2
= US$ 1.25/m2
En un kilómetro de vía con una calzada de 7m de ancho y con estas características de espesores el ahorro es de:
US$ 8,750.
5.7 CONCLUSIONES
La metodología de diseño presentada permite deﬁnir la reducción del espesor de la capa granular de una estructura
de pavimento, basada en un análisis de las deformaciones y los esfuerzos que se presentan en cada capa de la
estructura y en una teoría de la deformación del geotextil sobre suelos blandos bajo la aplicación de carga.
Estructura de pavimento inicial Estructura de pavimento con refuerzo

145

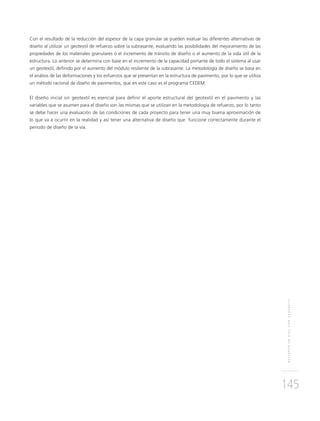

Con el resultado de la reducción del espesor de la capa granular se pueden evaluar las diferentes alternativas de
diseño al utilizar un geotextil de refuerzo sobre la subrasante, evaluando las posibilidades del mejoramiento de las
propiedades de los materiales granulares o el incremento de tránsito de diseño o el aumento de la vida útil de la
estructura. Lo anterior se determina con base en el incremento de la capacidad portante de todo el sistema al usar
un geotextil, deﬁnido por el aumento del módulo resiliente de la subrasante. La metodología de diseño se basa en
el análisis de las deformaciones y los esfuerzos que se presentan en la estructura de pavimento, por lo que se utiliza
un método racional de diseño de pavimentos, que en este caso es el programa CEDEM.
El diseño inicial sin geotextil es esencial para deﬁnir el aporte estructural del geotextil en el pavimento y las
variables que se asumen para el diseño son las mismas que se utilizan en la metodología de refuerzo, por lo tanto
se debe hacer una evaluación de las condiciones de cada proyecto para tener una muy buena aproximación de
lo que va a ocurrir en la realidad y así tener una alternativa de diseño que funcione correctamente durante el
periodo de diseño de la vía.

Capitulo 5 refuerzo_vias_geotextil

Capitulo 5 refuerzo_vias_geotextil

Más contenido relacionado

La actualidad más candente

Similar a Capitulo 5 refuerzo_vias_geotextil

Capitulo 5 refuerzo_vias_geotextil
