El documento describe varias patologías que afectan a los pavimentos flexibles como la piel de cocodrilo, grietas longitudinales y pérdida de flexibilidad de la capa de rodamiento por incendio en la superficie. Define cada patología, sus posibles causas y niveles de severidad, así como las reparaciones recomendadas según la severidad.

1. PATOLOGIA DE PAVIMENTOS FLEXIBLES Adaptado por: Ing. Carlos Rivera

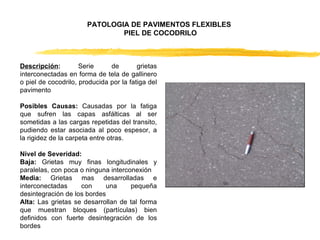

2. Descripción : Serie de grietas interconectadas en forma de tela de gallinero o piel de cocodrilo, producida por la fatiga del pavimento Posibles Causas: Causadas por la fatiga que sufren las capas asfálticas al ser sometidas a las cargas repetidas del transito, pudiendo estar asociada al poco espesor, a la rigidez de la carpeta entre otras. Nivel de Severidad: Baja: Grietas muy finas longitudinales y paralelas, con poca o ninguna interconexión Media: Grietas mas desarrolladas e interconectadas con una pequeña desintegración de los bordes Alta: Las grietas se desarrollan de tal forma que muestran bloques (partículas) bien definidos con fuerte desintegración de los bordes PATOLOGIA DE PAVIMENTOS FLEXIBLES PIEL DE COCODRILO

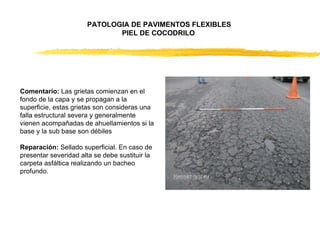

3. Comentario: Las grietas comienzan en el fondo de la capa y se propagan a la superficie, estas grietas son consideras una falla estructural severa y generalmente vienen acompañadas de ahuellamientos si la base y la sub base son débiles Reparación: Sellado superficial. En caso de presentar severidad alta se debe sustituir la carpeta asfáltica realizando un bacheo profundo. PATOLOGIA DE PAVIMENTOS FLEXIBLES PIEL DE COCODRILO

4. Descripción: Grietas formadas en la dirección longitudinal de la vía Posibles Causas: Construcción defectuosa en las juntas de construcción, dilatación y contracción en la mezcla asfáltica por cambios extremos de temperatura, reflexión de grietas provenientes del interior de la capa asfáltica. Nivel de Severidad: Baja: Grietas sin sellar de ancho inferior a 10mm, grietas selladas de cualquier ancho Media: Grietas sin sellar de ancho entre (10mm y 76mm), grietas sin sellar hasta 76mm con grietas finas adyacentes, grietas selladas de cualquier ancho con grietas finas adyacentes. PATOLOGIA DE PAVIMENTOS FLEXIBLES GRIETAS LONGITUDINALES

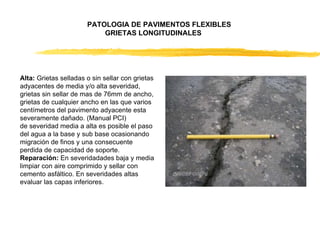

5. Alta: Grietas selladas o sin sellar con grietas adyacentes de media y/o alta severidad, grietas sin sellar de mas de 76mm de ancho, grietas de cualquier ancho en las que varios centímetros del pavimento adyacente esta severamente dañado. (Manual PCI) de severidad media a alta es posible el paso del agua a la base y sub base ocasionando migración de finos y una consecuente perdida de capacidad de soporte. Reparación: En severidadades baja y media limpiar con aire comprimido y sellar con cemento asfáltico. En severidades altas evaluar las capas inferiores. PATOLOGIA DE PAVIMENTOS FLEXIBLES GRIETAS LONGITUDINALES

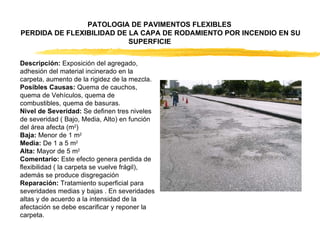

6. Descripción: Exposición del agregado, adhesión del material incinerado en la carpeta, aumento de la rigidez de la mezcla. Posibles Causas: Quema de cauchos, quema de Vehículos, quema de combustibles, quema de basuras. Nivel de Severidad: Se definen tres niveles de severidad ( Bajo, Media, Alto) en función del área afecta (m 2 ) Baja: Menor de 1 m 2 Media: De 1 a 5 m 2 Alta: Mayor de 5 m 2 Comentario: Este efecto genera perdida de flexibilidad ( la carpeta se vuelve frágil), además se produce disgregación Reparación: Tratamiento superficial para severidades medias y bajas . En severidades altas y de acuerdo a la intensidad de la afectación se debe escarificar y reponer la carpeta. PATOLOGIA DE PAVIMENTOS FLEXIBLES PERDIDA DE FLEXIBILIDAD DE LA CAPA DE RODAMIENTO POR INCENDIO EN SU SUPERFICIE
