1. Revisión Bibliográfica

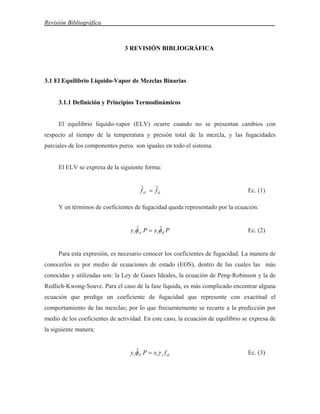

3 REVISIÓN BIBLIOGRÁFICA
3.1 El Equilibrio Líquido-Vapor de Mezclas Binarias
3.1.1 Definición y Principios Termodinámicos
El equilibrio líquido-vapor (ELV) ocurre cuando no se presentan cambios con
respecto al tiempo de la temperatura y presión total de la mezcla, y las fugacidades
parciales de los componentes puros son iguales en todo el sistema.
El ELV se expresa de la siguiente forma:
f iV = f iL
ˆ ˆ Ec. (1)
Y en términos de coeficientes de fugacidad queda representado por la ecuación:
y iφ i V P = xiφ iL P
ˆ ˆ Ec. (2)
Para esta expresión, es necesario conocer los coeficientes de fugacidad. La manera de
conocerlos es por medio de ecuaciones de estado (EOS), dentro de las cuales las más
conocidas y utilizadas son: la Ley de Gases Ideales, la ecuación de Peng-Robinson y la de
Redlich-Kwong-Soave. Para el caso de la fase líquida, es más complicado encontrar alguna
ecuación que prediga un coeficiente de fugacidad que represente con exactitud el
comportamiento de las mezclas; por lo que frecuentemente se recurre a la predicción por
medio de los coeficientes de actividad. En este caso, la ecuación de equilibrio se expresa de
la siguiente manera:
y iφ iV P = xi γ i f iL
ˆ Ec. (3)

2. Revisión Bibliográfica 4
Los coeficientes de actividad se conocen por medio de ecuaciones de predicción
dentro de las cuales se pueden nombrar: Margules, Van Laar, UNIQUAC y NRTL.*
Es importante mencionar que también existe otra medida de análisis del ELV, y ésta
es por medio del coeficiente de distribución vapor-líquido, también llamado razón de
equilibrio líquido-vapor. Este es la razón de las fracciones molares de una especie presente
en dos fases en el equilibrio y se expresa por medio de la ecuación (4).
y i φ iL
ˆ
Ki = = Ec. (4)
xi φ iV
ˆ
Este último término simplifica mucho las ecuaciones termodinámicas y facilita su
resolución. Más información sobre estos términos se puede encontrar en literatura
específica del ramo como en Walas, Wark, Smith y Van Ness, Perry, Elliot, entre otros.
3.1.2 Ley de Raoult y Tipos de Mezclas Binarias
La ley de Raoult es una simplificación de la ecuación (3), donde se idealiza el
comportamiento del vapor poniendo φ i = 1 y del líquido poniendo γ i = 1 . Esta ecuación
ˆ
funciona bien en la región del gas ideal y cuando los líquidos son ideales. Como en la
mayoría de los casos, los líquidos no son ideales se realizó una modificación a la ley de
Raoult donde se toma en consideración el coeficiente de actividad.
y i P = xi Pi sat Ec. (5) Ley de Raoult
y i P = xi γ i Pi sat Ec. (6) Ley de Raoult Modificada
Existen varios tipos de mezclas binarias según su comportamiento. La ley de Raoult
describe a la mezcla ideal (Fig. 3.1) y la ley de Raoult modificada (Fig. 3.2), describe a la
mezcla ideal desviada de la idealidad en los líquidos. Las mezclas no ideales presentan
desviaciones en ambas fases, líquida y gaseosa, dentro de las cuales las más comunes son
*
Información consultada en Walas y Smith & Van Ness.

3. Revisión Bibliográfica 5
los azeótropos. Los azeótropos presentan una inflexión donde ambas curvas se tocan en
algún punto; estos exhiben un máximo o un mínimo en isotermas o isobáras. Con base en
esto, se dan las dos clasificaciones restantes: mezcla no ideal con máximo azeotrópico en
isotermas (Fig. 3.3) y mezcla no ideal con mínimo azeotrópico en isotermas (Fig. 3.4).
180
160
140
Presión (mmHg)
120 PBurbuja
100 PRocío
80
60
40
0 0.2 0.4 0.6 0.8 1
X,Y (Tetracloruro de carbono)
Figura 3.1 Mezcla Tetracloruro de carbono-Tolueno @ 40°C. Mezcla ideal. *
220
200
180
Presión (mmHg)
160
140 PBurbuja
120 PRocío
100
80
60
40
0 0.2 0.4 0.6 0.8 1
X,Y (Metanol)
Figura 3.2 Mezcla Metanol-Agua @ 35°C. Mezcla desviada de la ley de
Raoult en la fase líquida. *
*
Datos experimentales tomados de Ohe.

4. Revisión Bibliográfica 6
170
160
150
Presión (mmHg)
140
PBurbuja
130
PRocío
120
110
100
90
0 0.2 0.4 0.6 0.8 1
X,Y(Metanol)
Figura 3.3 Mezcla Metanol-Tetracloruro de carbono @ 20°C. Mezcla no
ideal con máximo azeotrópico en isotermas.*
350
330
Presión (mmHg)
310 PBurbuja
PRocío
290
270
250
0 0.2 0.4 0.6 0.8 1
X,Y(Acetona)
Figura 3.4 Mezcla Acetona-Cloroformo @ 35.2°C. Mezcla no ideal con
mínimo azeotrópico en isotermas.*
*
Datos experimentales tomados de Ohe.

5. Revisión Bibliográfica 7
3.1.3 Punto de Rocío y de Burbuja
El punto de burbuja es la temperatura y presión a las cuales una mezcla líquida
comienza a hervir mientras que el punto de condensación o de rocío es la temperatura y
presión a las que la mezcla del vapor comienza a condensar.
Existen diversos algoritmos para calcular estos puntos a través de la elaboración de
rutinas con algún lenguaje de programación (Fortran, C++, VBA) y así poder graficar las
curvas de equilibrio. Estos algoritmos se pueden encontrar en la literatura como en Walas.
3.2 Visual Basic for Applications
3.2.1 Ventajas de Programación con Visual Basic for Applications
Microsoft Visual Basic para aplicaciones (VBA) es el mando a distancia de
Microsoft Excel 2000. Evidentemente, puede usar Excel sin haber usado nunca
VBA, pero el <<mando a distancia>> de VBA puede conseguir que el uso de
Excel se realice de una manera más adecuada y puede aprovechar opciones a las
que no tiene acceso a través de los controles estándar del <<panel principal>>.
(Jacobson, R., 2002)
La manera en que se comunican ambos lenguajes es por medio de Macros y sirven
para darle a Excel una serie de tareas pre-programadas en VBA que lo vuelven más
dinámico y versátil. Ejemplos de estas tareas son el guardado automático del archivo que
se está utilizando con el fin de poder recuperarlo en caso de una falla eléctrica, las opciones
de inserción de texto o imágenes provenientes de otro programa, así como todas las
funciones automáticas de Excel. La conexión entre estos programas (Excel y VBA), le da la
opción al usuario de programar tareas que le permitan automatizar diferentes actividades

6. Revisión Bibliográfica 8
dentro de Excel, que de otra manera, serían muy largas y tediosas; por ejemplo el manejo
de bases de datos muy extensas o la automatización de hojas de cálculo con mucha
información.
Visual Basic para aplicaciones, es una versión especial de Visual Basic que se
encuentra incluida en cualquier aplicación de Office, como es el caso de Excel. Jacobson
explica en su libro que, a diferencia de la versión independiente de Visual Basic, una macro
de VBA no se puede ejecutar independientemente de su aplicación principal. VBA, aunque
no tiene ningún vínculo con los elementos internos de su aplicación anfitriona, necesita de
ella para poder ejecutar tareas programadas. La aplicación anfitriona, en este caso Excel, es
manipulada por VBA por medio de un grupo especial de comandos que se conocen como
biblioteca de objetos. Según Webb, los objetos son las herramientas de construcción de la
interfaz de Excel, dentro de las cuales se incluyen aspectos visibles, como las hojas de
cálculo, y los conceptos invisibles, como la configuración de la hoja. Webb también
comenta en su libro que estos objetos agrupan diferentes características de la aplicación en
jerarquías que son más entendibles que cualquier otro lenguaje de programación
conteniendo miles de instrucciones y comandos.
Objeto
Excel Biblioteca VBA
Figura 3.5 VBA se comunica con la biblioteca de objetos de Excel (Tomada de
Jacobson, R. 2002).
Además de los objetos existentes en Excel, VBA proporciona la facultad al usuario de
crear sus propios objetos como lo son botones, barras de menú, etiquetas, cuadros de
diálogo y “scrolls” (barras de desplazamiento), con el fin optimizar y personalizar su hoja
de cálculo. Es posible también, asociar tareas programadas a estos objetos con el propósito
de ejecutarlas de manera más rápida y de proporcionar una interfaz más amigable de
utilizar.

7. Revisión Bibliográfica 9
3.2.2 Excel y VBA como Leguajes de Programación del Software Educativo
(SELV)
Es propósito de este trabajo hacer que el software realizado, esté disponible a los
estudiantes de Ingeniería Química para que sirva como herramienta de estudio. Por este
motivo se buscó un lenguaje de programación que pudiera ser de fácil acceso y que no
hubiera necesidad de una infraestructura especial para poder utilizar el software. Excel y
VBA están disponibles a todo el público y se encuentran instalados en casi la totalidad de
las computadoras que pudieran llegar a ser utilizadas con este propósito. Esto brinda la
posibilidad de que el software educativo pueda llegar a más estudiantes y se convierta en un
recurso valioso de estudio.
Por otra parte, Excel es un programa poderoso con la capacidad de manejar bases de
datos muy extensas, como las que se utilizan en este proyecto. VBA es un leguaje de
programación que ya se encuentra disponible dentro de Office y tiene muy buena
comunicación con Excel, brindando una gran ventaja que cualquier otro lenguaje sería
incapaz de ofrecer. Además, VBA es un lenguaje muy sencillo de utilizar y fácil de
comprender que, aunque no sea muy poderoso ni presente tantas opciones de programación
(por ejemplo Visual C++), posee lo necesario para programar una interfaz amigable al
usuario.
