1. PROYECCIONES
CARTOGRÁFICAS
ELABORADO POR: M.E. YESENIA CETINA

2. ¿QUÉ ES UNA
COORDENADA?

3. COORDENADA

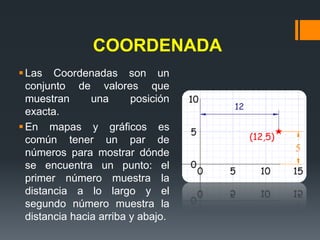

Las Coordenadas son un
conjunto de valores que
muestran una posición
exacta.
En mapas y gráficos es
común tener un par de
números para mostrar dónde
se encuentra un punto: el
primer número muestra la
distancia a lo largo y el
segundo número muestra la
distancia hacia arriba y abajo.

4. ¿QUÉ ES UNA
COORDENADA
GEOGRÁFICA?

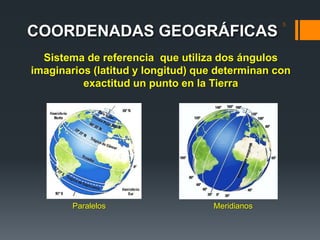

5. COORDENADAS GEOGRÁFICAS
5
Sistema de referencia que utiliza dos ángulos
imaginarios (latitud y longitud) que determinan con
exactitud un punto en la Tierra
Paralelos Meridianos

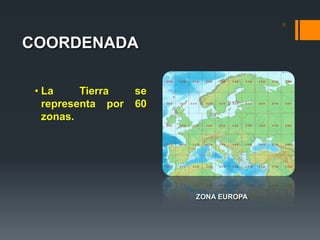

6. COORDENADA
ZONA EUROPA
6
• La Tierra se
representa por 60
zonas.

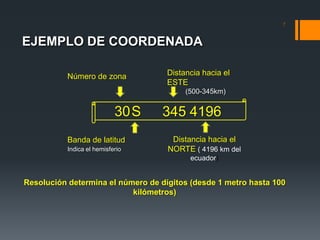

7. EJEMPLO DE COORDENADA
7
30S 345 4196
Número de zona
Banda de latitud
Indica el hemisferio
Distancia hacia el
ESTE
(500-345km)
Distancia hacia el
NORTE ( 4196 km del
ecuador)
Resolución determina el número de dígitos (desde 1 metro hasta 100
kilómetros)

8. ¿QUÉ ES UNA
PROYECCIÓN?

9. PROYECCIÓN
La etimología de la palabra
proyección viene del
latín proiectio, de proficere;
de pro=delante y facere=
hacer.
La proyección es la
representación gráfica de
un objeto sobre una
superficie plana, obtenida
al unir las intersecciones
sobre dicho plano de las
líneas proyectantes de
todos los puntos del objeto
desde el vértice.

10. ¿QUÉ ES UNA
PROYECCIÓN
CARTÓGRÁFICA?

11. PROYECCION CARTOGRÁFICA
11
Deformaciones angulares, lineales y superficiales
Asignación de una coordenada plana a cada punto de la superficie
terrestre

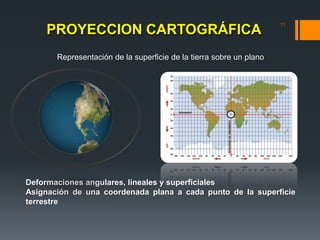

Representación de la superficie de la tierra sobre un plano

12. PROYECCION CARTOGRÁFICA
 Es un sistema de representación gráfico que establece una
relación ordenada entre los puntos de la superficie curva de
la Tierra y los de una superficie plana (mapa).
 Estos puntos se localizan auxiliándose en una red
de meridianos y paralelos, en forma de malla.
 Las representaciones planas de la esfera terrestre se llaman
mapas, y los encargados de elaborarlos o especialistas
en cartografía se denominan cartógrafos.

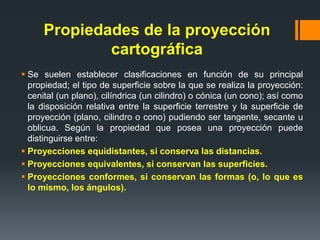

13. Propiedades de la proyección
cartográfica
 Se suelen establecer clasificaciones en función de su principal
propiedad; el tipo de superficie sobre la que se realiza la proyección:
cenital (un plano), cilíndrica (un cilindro) o cónica (un cono); así como
la disposición relativa entre la superficie terrestre y la superficie de
proyección (plano, cilindro o cono) pudiendo ser tangente, secante u
oblicua. Según la propiedad que posea una proyección puede
distinguirse entre:
 Proyecciones equidistantes, si conserva las distancias.
 Proyecciones equivalentes, si conservan las superficies.
 Proyecciones conformes, si conservan las formas (o, lo que es
lo mismo, los ángulos).

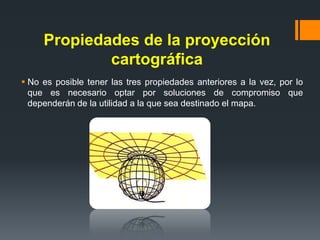

14. Propiedades de la proyección
cartográfica
 No es posible tener las tres propiedades anteriores a la vez, por lo
que es necesario optar por soluciones de compromiso que
dependerán de la utilidad a la que sea destinado el mapa.

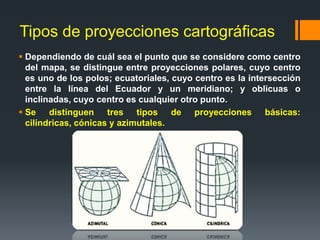

15. Tipos de proyecciones cartográficas
 Dependiendo de cuál sea el punto que se considere como centro
del mapa, se distingue entre proyecciones polares, cuyo centro
es uno de los polos; ecuatoriales, cuyo centro es la intersección
entre la línea del Ecuador y un meridiano; y oblicuas o
inclinadas, cuyo centro es cualquier otro punto.

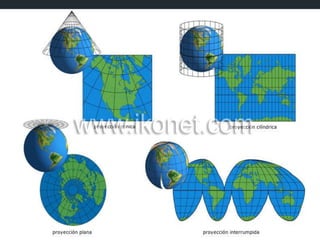

 Se distinguen tres tipos de proyecciones básicas:
cilíndricas, cónicas y azimutales.

16. Proyección cilíndrica
Una proyección cilíndrica es una proyección
geográfica que usa un cilindro tangente a la esfera
terrestre, colocado de tal manera que el paralelo de
contacto es el Ecuador. La malla de meridianos y
paralelos se dibuja proyectan dolos sobre el cilindro
suponiendo un foco de luz que se encuentra en el
centro del globo.

17. Todas las proyecciones cilíndricas son
notablemente similares, en realidad sólo se
distinguen por el espaciamiento paralelo.

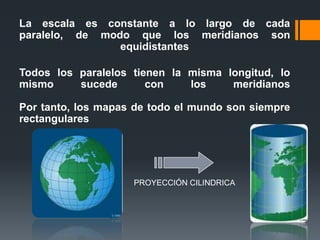

18. La escala es constante a lo largo de cada
paralelo, de modo que los meridianos son
equidistantes
Todos los paralelos tienen la misma longitud, lo
mismo sucede con los meridianos
Por tanto, los mapas de todo el mundo son siempre
rectangulares
PROYECCIÓN CILINDRICA

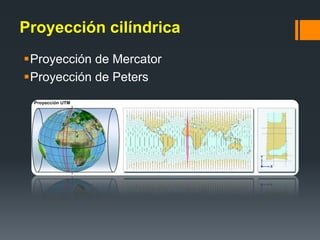

19. Proyección cilíndrica
Proyección de Mercator
Proyección de Peters

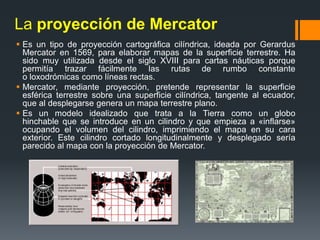

20. La proyección de Mercator
 Es un tipo de proyección cartográfica cilíndrica, ideada por Gerardus
Mercator en 1569, para elaborar mapas de la superficie terrestre. Ha
sido muy utilizada desde el siglo XVIII para cartas náuticas porque
permitía trazar fácilmente las rutas de rumbo constante
o loxodrómicas como líneas rectas.
 Mercator, mediante proyección, pretende representar la superficie
esférica terrestre sobre una superficie cilíndrica, tangente al ecuador,
que al desplegarse genera un mapa terrestre plano.
 Es un modelo idealizado que trata a la Tierra como un globo
hinchable que se introduce en un cilindro y que empieza a «inflarse»
ocupando el volumen del cilindro, imprimiendo el mapa en su cara
exterior. Este cilindro cortado longitudinalmente y desplegado sería
parecido al mapa con la proyección de Mercator.

21. La Proyección de Peters
Llamada así por Arno Peters, aunque sería más
correcto Proyección de Gall-Peters es
una proyección cartográfica que apareció por
primera vez en 1856, publicada en el Polish
Geographical Magazine por James Gall.

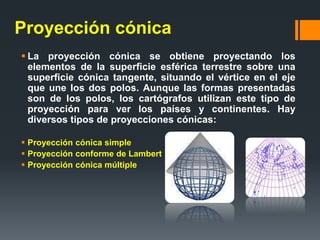

22. Proyección cónica
 La proyección cónica se obtiene proyectando los
elementos de la superficie esférica terrestre sobre una
superficie cónica tangente, situando el vértice en el eje
que une los dos polos. Aunque las formas presentadas
son de los polos, los cartógrafos utilizan este tipo de
proyección para ver los países y continentes. Hay
diversos tipos de proyecciones cónicas:
 Proyección cónica simple
 Proyección conforme de Lambert
 Proyección cónica múltiple

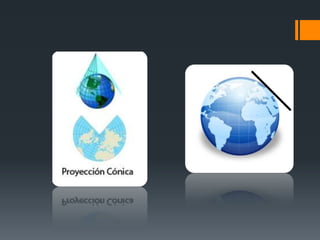

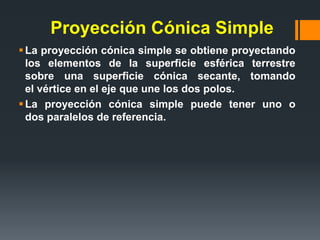

24. Proyección Cónica Simple
La proyección cónica simple se obtiene proyectando
los elementos de la superficie esférica terrestre
sobre una superficie cónica secante, tomando
el vértice en el eje que une los dos polos.

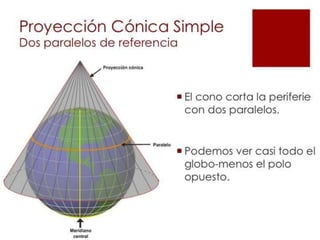

La proyección cónica simple puede tener uno o
dos paralelos de referencia.

26. Proyección conforme cónica de
Lambert
La es una proyección cartográfica cónica que es
frecuentemente usada en navegación aérea.

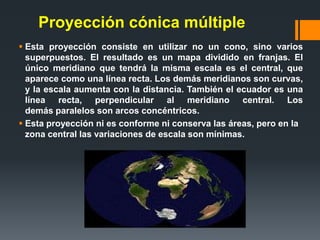

27. Proyección cónica múltiple
 Esta proyección consiste en utilizar no un cono, sino varios
superpuestos. El resultado es un mapa dividido en franjas. El
único meridiano que tendrá la misma escala es el central, que
aparece como una línea recta. Los demás meridianos son curvas,
y la escala aumenta con la distancia. También el ecuador es una
línea recta, perpendicular al meridiano central. Los
demás paralelos son arcos concéntricos.
 Esta proyección ni es conforme ni conserva las áreas, pero en la
zona central las variaciones de escala son mínimas.

28. Proyección azimutal, cenital o
polar

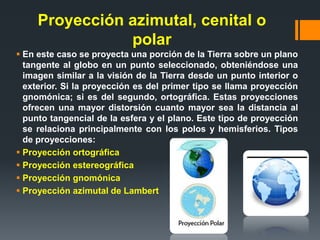

 En este caso se proyecta una porción de la Tierra sobre un plano
tangente al globo en un punto seleccionado, obteniéndose una
imagen similar a la visión de la Tierra desde un punto interior o
exterior. Si la proyección es del primer tipo se llama proyección
gnomónica; si es del segundo, ortográfica. Estas proyecciones
ofrecen una mayor distorsión cuanto mayor sea la distancia al
punto tangencial de la esfera y el plano. Este tipo de proyección
se relaciona principalmente con los polos y hemisferios. Tipos
de proyecciones:
 Proyección ortográfica
 Proyección estereográfica
 Proyección gnomónica
 Proyección azimutal de Lambert

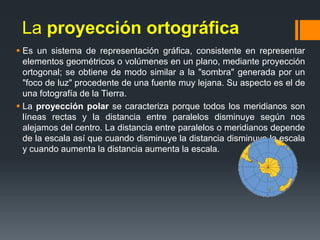

29. La proyección ortográfica
 Es un sistema de representación gráfica, consistente en representar
elementos geométricos o volúmenes en un plano, mediante proyección
ortogonal; se obtiene de modo similar a la "sombra" generada por un
"foco de luz" procedente de una fuente muy lejana. Su aspecto es el de
una fotografía de la Tierra.
 La proyección polar se caracteriza porque todos los meridianos son
líneas rectas y la distancia entre paralelos disminuye según nos
alejamos del centro. La distancia entre paralelos o meridianos depende
de la escala así que cuando disminuye la distancia disminuye la escala
y cuando aumenta la distancia aumenta la escala.

30. Proyección estereográfica

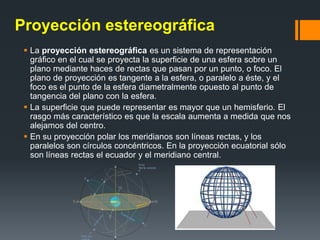

 La proyección estereográfica es un sistema de representación
gráfico en el cual se proyecta la superficie de una esfera sobre un
plano mediante haces de rectas que pasan por un punto, o foco. El
plano de proyección es tangente a la esfera, o paralelo a éste, y el
foco es el punto de la esfera diametralmente opuesto al punto de
tangencia del plano con la esfera.
 La superficie que puede representar es mayor que un hemisferio. El
rasgo más característico es que la escala aumenta a medida que nos
alejamos del centro.
 En su proyección polar los meridianos son líneas rectas, y los
paralelos son círculos concéntricos. En la proyección ecuatorial sólo
son líneas rectas el ecuador y el meridiano central.

31. La proyección gnomónica

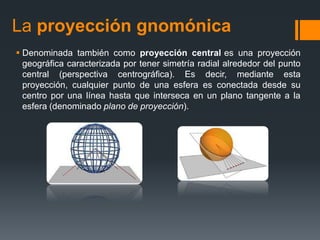

 Denominada también como proyección central es una proyección
geográfica caracterizada por tener simetría radial alrededor del punto
central (perspectiva centrográfica). Es decir, mediante esta
proyección, cualquier punto de una esfera es conectada desde su
centro por una línea hasta que interseca en un plano tangente a la
esfera (denominado plano de proyección).

32. La Proyección acimutal
No debe ser confundida con la Proyección Conforme Cónica de
Lambert que es muy utilizada en navegación aérea. La proyección
azimutal equivalente de Lambert no es conforme, es decir, no mantiene
el valor real de los ángulos tras realizar la proyección. La escala
disminuye a medida que nos acercamos al borde exterior, pero en
menor medida que en la Proyección ortográfica. Este sistema es muy
adecuado para trazar mapas de pequeña escala.
