La columna es un elemento estructural vertical que soporta cargas de compresión y flexión. Puede ser de concreto armado, piedra, madera o acero. El concreto absorbe las cargas de compresión mientras que las varillas de acero contrarrestan las fuerzas de flexión. Se clasifican según su esbeltez y su falla puede ser por aplastamiento o pandeo.

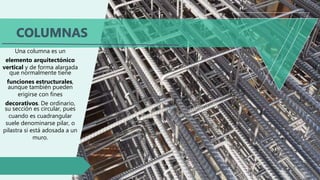

2. Una columna es un
elemento arquitectónico
vertical y de forma alargada
que normalmente tiene
funciones estructurales,
aunque también pueden
erigirse con fines
decorativos. De ordinario,
su sección es circular, pues
cuando es cuadrangular
suele denominarse pilar, o
pilastra si está adosada a un
muro.

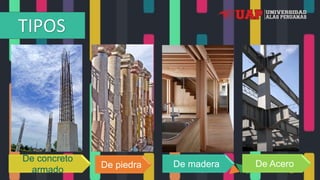

3. De concreto
armado
De piedra De madera De Acero

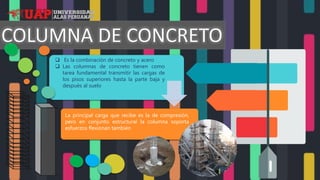

4. La principal carga que recibe es la de compresión,
pero en conjunto estructural la columna soporta
esfuerzos flexionan también
 Es la combinación de concreto y acero
 Las columnas de concreto tienen como
tarea fundamental transmitir las cargas de
los pisos superiores hasta la parte baja y
después al suelo

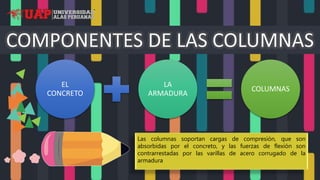

5. EL
CONCRETO
LA
ARMADURA
COLUMNAS
-
Las columnas soportan cargas de compresión, que son
absorbidas por el concreto, y las fuerzas de flexión son
contrarrestadas por las varillas de acero corrugado de la
armadura

6. Barras de acero : llamado armadura
“vertical o longitudinal”
Estribos : Dispuestos en forma
transversal separados uno de otros o
bien de forma espiral continuo atados a
la armadura longitudinal.

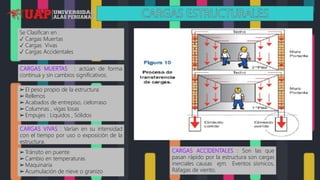

7. Se Clasifican en :
✓ Cargas Muertas
✓ Cargas Vivas
✓ Cargas Accidentales
CARGAS MUERTAS : actúan de forma
continua y sin cambios significativos.
➢El peso propio de la estructura
➢Rellenos
➢Acabados de entrepiso, cielorraso
➢Columnas , vigas losas
➢Empujes : Líquidos , Sólidos
CARGAS VIVAS : Varían en su intensidad
con el tiempo por uso o exposición de la
estructura.
➢Tránsito en puente
➢Cambio en temperaturas
➢Maquinaria
➢Acumulación de nieve o granizo
CARGAS ACCIDENTALES : Son las que
pasan rápido por la estructura son cargas
inerciales causas ejm. Eventos sísmicos,
Ráfagas de viento.

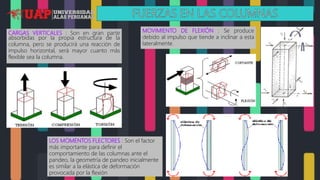

8. CARGAS VERTICALES : Son en gran parte
absorbidas por la propia estructura de la
columna, pero se producirá una reacción de
impulso horizontal, será mayor cuanto más
flexible sea la columna.
MOVIMIENTO DE FLEXIÓN : Se produce
debido al impulso que tiende a inclinar a esta
lateralmente.
LOS MOMENTOS FLECTORES : Son el factor
más importante para definir el
comportamiento de las columnas ante el
pandeo, la geometría de pandeo inicialmente
es similar a la elástica de deformación
provocada por la flexión

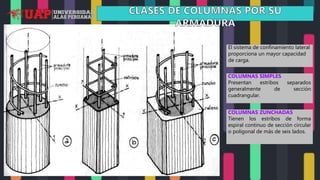

9. El sistema de confinamiento lateral
proporciona un mayor capacidad
de carga.
COLUMNAS SIMPLES
Presentan estribos separados
generalmente de sección
cuadrangular.
COLUMNAS ZUNCHADAS
Tienen los estribos de forma
espiral continuo de sección circular
o poligonal de más de seis lados.

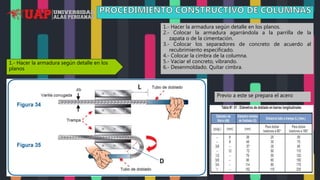

10. 1.- Hacer la armadura según detalle en los planos.
2.- Colocar la armadura agarrándola a la parrilla de la
zapata o de la cimentación.
3.- Colocar los separadores de concreto de acuerdo al
recubrimiento especificado.
4.- Colocar la cimbra de la columna.
5.- Vaciar el concreto, vibrando.
6.- Desenmoldado. Quitar cimbra.
1.- Hacer la armadura según detalle en los
planos
Previo a este se prepara el acero

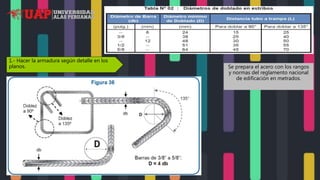

11. Se prepara el acero con los rangos
y normas del reglamento nacional
de edificación en metrados.
1.- Hacer la armadura según detalle en los
planos.

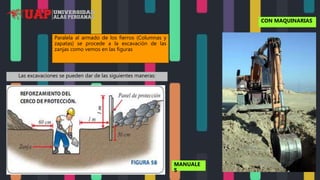

12. Las excavaciones se pueden dar de las siguientes maneras:
CON MAQUINARIAS
MANUALE
S
Paralela al armado de los fierros (Columnas y
zapatas) se procede a la excavación de las
zanjas como vemos en las figuras

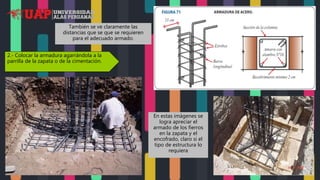

13. En estas imágenes se
logra apreciar el
armado de los fierros
en la zapata y el
encofrado, claro si el
tipo de estructura lo
requiera
También se ve claramente las
distancias que se que se requieren
para el adecuado armado.
2.- Colocar la armadura agarrándola a la
parrilla de la zapata o de la cimentación.

14. Detalles de la
colocación de
las columnas.
3.- Colocar los separadores de concreto de
acuerdo al recubrimiento especificado.
Luego se procede a la colocaciones de la
armaduras de columnas como se ve en las
imágenes y respetando las normas que se
establecen en el reglamento de edificación.

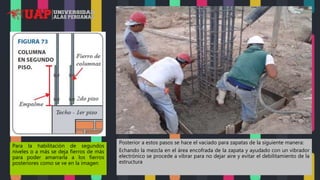

15. Para la habilitación de segundos
niveles o a más se deja fierros de más
para poder amarrarla a los fierros
posteriores como se ve en la imagen
Posterior a estos pasos se hace el vaciado para zapatas de la siguiente manera:
Echando la mezcla en el área encofrada de la zapata y ayudado con un vibrador
electrónico se procede a vibrar para no dejar aire y evitar el debilitamiento de la
estructura

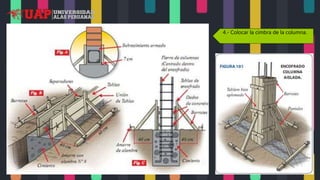

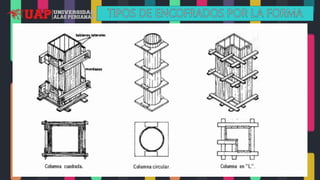

16. 4.- Colocar la cimbra de la columna.

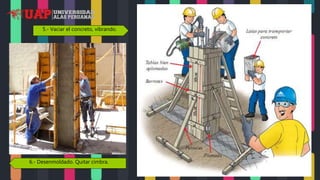

18. 5.- Vaciar el concreto, vibrando.
6.- Desenmoldado. Quitar cimbra.

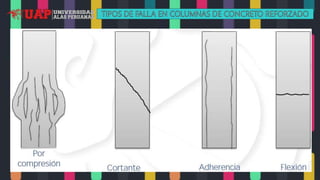

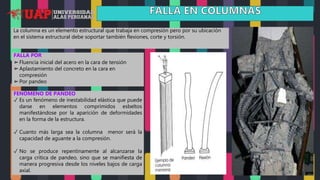

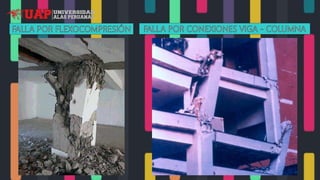

19. La columna es un elemento estructural que trabaja en compresión pero por su ubicación
en el sistema estructural debe soportar también flexiones, corte y torsión.
➢Fluencia inicial del acero en la cara de tensión

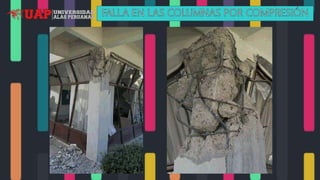

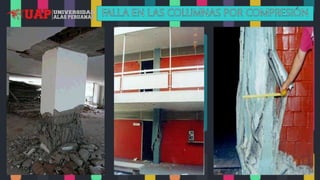

➢Aplastamiento del concreto en la cara en
compresión
➢Por pandeo

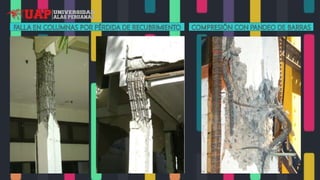

FALLA POR
FENÓMENO DE PANDEO
✓ Es un fenómeno de inestabilidad elástica que puede
darse en elementos comprimidos esbeltos
manifestándose por la aparición de deformidades
en la forma de la estructura.
✓ Cuanto más larga sea la columna menor será la
capacidad de aguante a la compresión.
✓ No se produce repentinamente al alcanzarse la
carga crítica de pandeo, sino que se manifiesta de
manera progresiva desde los niveles bajos de carga
axial.

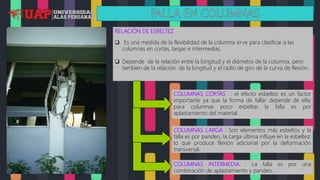

20. RELACIÓN DE ESBELTEZ
 Es una medida de la flexibilidad de la columna sirve para clasificar a las
columnas en cortas, largas e intermedias.
 Depende de la relación entre la longitud y el diámetro de la columna, pero
también de la relación de la longitud y el radio de giro de la curva de flexión.
COLUMNAS CORTAS : el efecto esbeltez es un factor
importante ya que la forma de fallar depende de ella;
para columnas poco esbeltas la falla es por
aplastamiento del material.
COLUMNAS LARGA : Son elementos más esbeltos y la
falla es por pandeo, la carga última influye en la esbeltez;
lo que produce flexión adicional por la deformación
transversal.
COLUMNAS INTERMEDIA : La falla es por una
combinación de aplastamiento y pandeo.

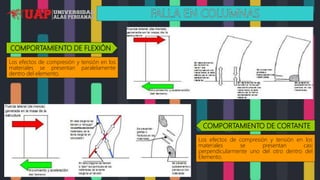

21. COMPORTAMIENTO DE FLEXIÓN
COMPORTAMIENTO DE CORTANTE
Los efectos de compresión y tensión en los
materiales se presentan paralelamente
dentro del elemento.
Los efectos de compresión y tensión en los
materiales se presentan casi
perpendicularmente uno del otro dentro del
Elemento.

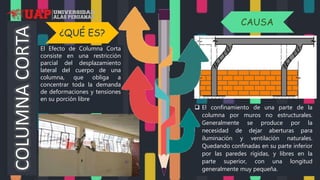

29. El Efecto de Columna Corta
consiste en una restricción
parcial del desplazamiento
lateral del cuerpo de una
columna, que obliga a
concentrar toda la demanda
de deformaciones y tensiones
en su porción libre
 El confinamiento de una parte de la
columna por muros no estructurales.
Generalmente se produce por la
necesidad de dejar aberturas para
iluminación y ventilación naturales.
Quedando confinadas en su parte inferior
por las paredes rígidas, y libres en la
parte superior, con una longitud
generalmente muy pequeña.
¿QUÉ ES?
CAUSA

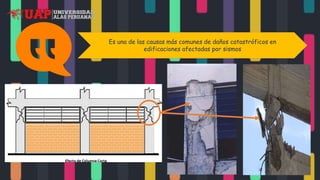

30. Es una de las causas más comunes de daños catastróficos en
edificaciones afectadas por sismos

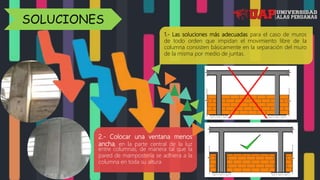

31. 2.- Colocar una ventana menos
ancha, en la parte central de la luz
entre columnas, de manera tal que la
pared de mampostería se adhiera a la
columna en toda su altura
1.- Las soluciones más adecuadas para el caso de muros
de todo orden que impidan el movimiento libre de la
columna consisten básicamente en la separación del muro
de la misma por medio de juntas.
SOLUCIONES
