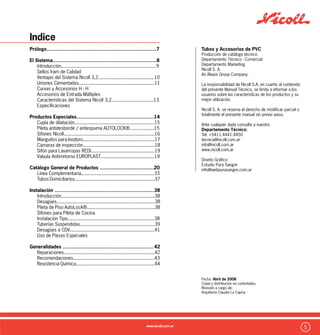

Indice
Prólogo...........................................................................7
El Sistema.......................................................................8
Introducción......................................................................9
Sellos Iram de Calidad
Ventajas del Sistema Nicoll 3,2.........................................10
Uniones Cementadas........................................................11
Curvas y Accesorios H - H
Accesorios de Entrada Múltiples
Características del Sistema Nicoll 3,2...............................13
Especificaciones
Productos Especiales.....................................................14
Cupla de dilatación...........................................................15
Pileta antidesborde / antiespuma AUTOLOCK®..................15
Sifones Nicoll...................................................................16
Manguitos para Inodoro.....................................................17
Cámaras de inspección.....................................................18
Sifón para Lavarropas REDI...............................................19
Valvula Antirretorno EUROPLAST........................................19
Catálogo General de Productos .....................................20
Línea Complementaria......................................................33
Tubos Domiciliarios...........................................................37
Instalación ....................................................................38
Introducción.....................................................................38
Desagües.........................................................................38
Pileta de Piso AutoLock®..................................................38
Sifones para Pileta de Cocina
Instalación Tipo................................................................38
Tuberías Suspendidas.......................................................39
Desagües a CDV...............................................................41
Uso de Piezas Especiales
Generalidades .............................................................. 42
Reparaciones...................................................................42
Recomendaciones............................................................43
Resistencia Química..........................................................44
Producción de catálogo técnico:
Departamento Técnico - Comercial
Departamento Marketing
Nicoll S. A.
An Aliaxis Group Company.
La responsabilidad de Nicoll S.A. en cuanto al contenido
del presente Manual Técnico, se limita a informar a los
usuarios sobre las características de los productos y su
mejor utilización.
Nicoll S. A. se reserva el derecho de modificar parcial o
totalmente el presente manual sin previo aviso.
Ante cualquier duda consulte a nuestro
Departamento Técnico:
Tel: +5411.4441.4450
tecnica@nicoll.com.ar
info@nicoll.com.ar
www.nicoll.com.ar
Diseño Gráfico:
Estudio Pura Sangre
info@webpurasangre.com.ar
Fecha: Abril de 2008
Copia y distribución no controladas.
Revisión a cargo de:
Arquitecto Claudio La Capria

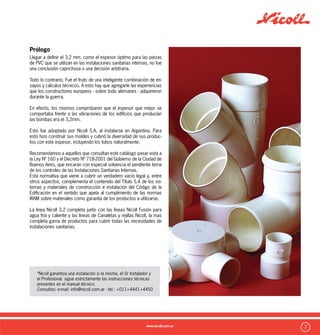

Prólogo
Llegar a definir el 3,2 mm. como el espesor óptimo para las piezas
de PVC que se utilizan en las instalaciones sanitarias internas, no fue
una conclusión caprichosa o una decisión arbitraria.
Todo lo contrario. Fué el fruto de una inteligente combinación de en-
sayos y cálculos técnicos. A esto hay que agregarle las experiencias
que los constructores europeos - sobre todo alemanes - adquirieron
durante la guerra.
En efecto, los mismos comprobaron que el espesor que mejor se
comportaba frente a las vibraciones de los edificios que producían
las bombas era el 3,2mm.
Esto fue adoptado por Nicoll S.A. al instalarse en Argentina. Para
esto hizo construir sus moldes y cubrió la diversidad de sus produc-
tos con este espesor, incluyendo los tubos naturalmente.
Recomendamos a aquellos que consultan este catálogo pasar vista a
la Ley Nº 160 y el Decreto Nº 718-2001 del Gobierno de la Ciudad de
Buenos Aires, que encaran con especial solvencia el pendiente tema
de los controles de las Instalaciones Sanitarias Internas.
Esta normativa que viene a cubrir un verdadero vacío legal y, entre
otros aspectos, complementa el contenido del Título 5.4 de los sis-
temas y materiales de construcción e instalación del Código de la
Edificación en el sentido que apela al cumplimiento de las normas
IRAM sobre materiales como garantía de los productos a utilizarse.
La línea Nicoll 3,2 completa junto con las líneas Nicoll Fusión para
agua fría y caliente y las líneas de Canaletas y rejillas Nicoll, la mas
completa gama de productos para cubrir todas las necesidades de
instalaciones sanitarias.
“Nicoll garantiza una instalación si la misma, el Sr Instalador y
el Profesional, sigue estrictamente las instrucciones técnicas
presentes en el manual técnico.
Consultas: e-mail: info@nicoll.com.ar - tel.: +011+4441+4450

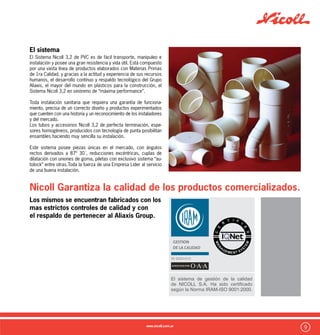

El Sistema

El sistema
El Sistema Nicoll 3,2 de PVC es de fácil transporte, manipuleo e
instalación y posee una gran resistencia y vida útil. Está compuesto
por una vasta línea de productos elaborados con Materias Primas
de 1ra Calidad, y gracias a la actitud y experiencia de sus recursos
humanos, el desarrollo contínuo y respaldo tecnológico del Grupo
Aliaxis, el mayor del mundo en plásticos para la construcción, el
Sistema Nicoll 3,2 en sinónimo de “máxima performance”.
Toda instalación sanitaria que requiera una garantía de funciona-
miento, precisa de un correcto diseño y productos experimentados
que cuenten con una historia y un reconocimiento de los instaladores
y del mercado.
Los tubos y accesorios Nicoll 3,2 de perfecta terminación, espe-
sores homogéneos, producidos con tecnología de punta posibilitan
ensambles haciendo muy sencilla su instalación.
Este sistema posee piezas únicas en el mercado, con ángulos
rectos derivados a 87º 30´, reducciones excéntricas, cuplas de
dilatación con uniones de goma, piletas con exclusivo sistema “au-
tolock” entre otras.Toda la fuerza de una Empresa Líder al servicio
de una buena instalación.
Nicoll Garantiza la calidad de los productos comercializados.
Los mismos se encuentran fabricados con los
mas estrictos controles de calidad y con
el respaldo de pertenecer al Aliaxis Group.

10

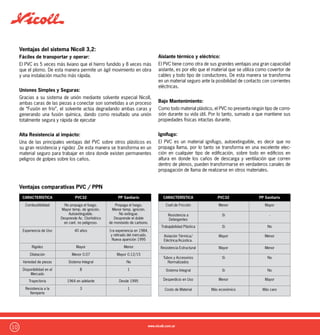

Aislante térmico y eléctrico:
El PVC tiene como otra de sus grandes ventajas una gran capacidad
aislante, es por ello que el material que se utiliza como covertor de
cables y todo tipo de conductores. De esta manera se transforma
en un material seguro ante la posibilidad de contacto con corrientes
eléctricas.
Bajo Mantenimiento:
Como todo material plástico, el PVC no presenta ningún tipo de corro-
sión durante su vida útil. Por lo tanto, sumado a que mantiene sus
propiedades físicas intactas durante.
Ignífugo:
El PVC es un material ignífugo, autoextinguible, es decir que no
propaga llama, por lo tanto se transforma en una excelente elec-
ción en cualquier tipo de edificación, sobre todo en edificios en
altura en donde los caños de descarga y ventilación que corren
dentro de plenos, pueden transformarse en verdaderos canales de
propagación de llama de realizarse en otros materiales.
Ventajas del sistema Nicoll 3,2:
Fáciles de transportar y operar:
El PVC es 5 veces más liviano que el hierro fundido y 8 veces más
que el plomo. De esta manera permite un ágil movimiento en obra
y una instalación mucho más rápida.
Uniones Simples y Seguras:
Gracias a su sistema de unión mediante solvente especial Nicoll,
ambas caras de las piezas a conectar son sometidas a un proceso
de “Fusión en frío”, el solvente actúa degradando ambas caras y
generando una fusión química, dando como resultado una unión
totalmente segura y rápida de ejecutar
Alta Resistencia al impácto:
Una de las principales ventajas del PVC sobre otros plásticos es
su gran resistencia y rigidez .De esta manera se transforma en un
material seguro para trabajar en obra donde existen permanentes
peligros de golpes sobre los caños.
CARACTERÍSTICA PVC32 PP Sanitario
Combustibilidad No propaga el fuego.
Mayor temp. de ignición.
Autoextinguible.
Desprende Ac. Clorhídrico
en cant. no peligroso.
Propaga el fuego.
Menor temp. ignición.
No extingue.
Desprende el doble
de monóxido de carbono.
Experiencia de Uso 40 años 1ra experiencia en 1984,
y retirado del mercado.
Nueva aparición 1995
Rigidez Mayor Menor
Dilatación Menor 0.07 Mayor 0.12/15
Variedad de piezas Sistema Integral No
Disponibilidad en el
Mercado
8 1
Trayectoria 1964 en adelante Desde 1995
Resistencia a la
Itemperie
3 1
CARACTERÍSTICA PVC32 PP Sanitario
Coef.de Fricción Menor Mayor
Resistencia a
Detergentes
Si -
Trabajabilidad Plástica Si No
Aislación Térmica/
Eléctrica/Acústica.
Mayor Menor
Resistencia Estructural Mayor Menor
Tubos y Accesorios
Normalizados
Si No
Sistema Integral Si No
Desperdicio en Uso Menor Mayor
Costo de Material Más económico Más caro
Ventajas comparativas PVC / PPN

11
Detalles de componentes

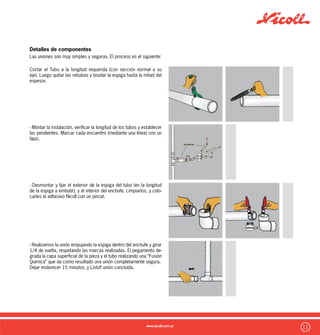

Las uniones son muy simples y seguras. El proceso es el siguiente:
Cortar el Tubo a la longitud requerida (con sección normal a su
eje). Luego quitar las rebabas y biselar la espiga hasta la mitad del
espesor.
- Montar la instalación, verificar la longitud de los tubos y establecer
las pendientes. Marcar cada encuentro (mediante una línea) con un
lápiz.
- Desmontar y lijar el exterior de la espiga del tubo (en la longitud
de la espiga a embutir), y el interior del enchufe. Limpiarlos, y colo-
carles el adhesivo Nicoll con un pincel.
- Realizamos la unión empujando la espiga dentro del enchufe y girar
1/4 de vuelta, respetando las marcas realizadas. El pegamento de-
grada la capa superficial de la pieza y el tubo realizando una “Fusión
Química” que da como resultado una unión completamente segura.
Dejar endurecer 15 minutos, y Listo!! unión concluída.

12
Empalmes Acceso :
Recomendados en pisos altos de edificios por su reducida altura.
Muy habitual en descargas de piletas de cocina para contar con un
punto de acceso cercano.
Caño Cámara :
Puede utilizarse tanto en forma vertical como horizontal.
Posee un tapon con rosca y aro de goma que permite una total
estanqueidad.
Es muy común su utilización en sectores públicos o garages de las
plantas bajas de los edificios para un posible acceso a las cañerías
de descarga vertical.
Bocas de Acceso :
En dos modelos según su utilización :
Boca de Acceso Vertical y Boca de Acceso Horizontal con salida
Ø110mm que permite ubicarse en extremos de cañerías princi-
pales

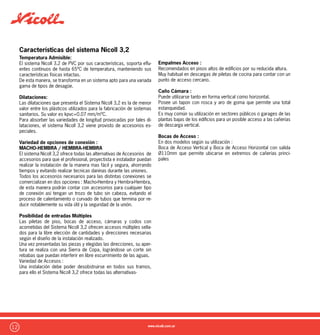

Características del sistema Nicoll 3,2
Temperatura Admisible:
El sistema Nicoll 3.2 de PVC por sus características, soporta eflu-
entes continuos de hasta 65ºC de temperatura, manteniendo sus
características físicas intactas.
De esta manera, se transforma en un sistema apto para una variada
gama de tipos de desagüe.
Dilataciones:
Las dilataciones que presenta el Sistema Nicoll 3,2 es la de menor
valor entre los plásticos utilizados para la fabricación de sistemas
sanitarios. Su valor es kpvc=0.07 mm/mºC.
Para absorber las variedades de longitud provocadas por tales di-
lataciones, el sistema Nicoll 3,2 viene provisto de accesorios es-
peciales.
Variedad de opciones de conexión :
MACHO-HEMBRA / HEMBRA-HEMBRA
El sistema Nicoll 3,2 ofrece todas las alternativas de Accesorios de
accesorios para que el profesional, proyectista e instalador puedan
realizar la instalación de la manera mas fácil y segura, ahorrando
tiempos y evitando realizar tecnicas daninas durante las uniones.
Todos los accesorios necesarios para las distintas conexiones se
comercializan en dos opciones : Macho-Hembra y Hembra-Hembra,
de esta manera podrán contar con accesorios para cualquier tipo
de conexión así tengan un trozo de tubo sin cabeza, evitando el
proceso de calentamiento o curvado de tubos que termina por re-
ducir notablemente su vida útil y la seguridad de la unión.
Posibilidad de entradas Múltiples
Las piletas de piso, bocas de acceso, cámaras y codos con
acometidas del Sistema Nicoll 3,2 ofrecen accesos múltiples sella-
dos para la libre elección de cantidades y direcciones necesarias
según el diseño de la instalación realizado.
Una vez presentadas las piezas y elegidas las direcciones, su aper-
tura se realiza con una Sierra de Copa, lográndose un corte sin
rebabas que puedan interferir en libre escurrimiento de las aguas.
Variedad de Accesos :
Una instalación debe poder desobstruirse en todos sus tramos,
para ello el Sistema Nicoll 3,2 ofrece todas las alternativas-

13
Productos Especiales

14

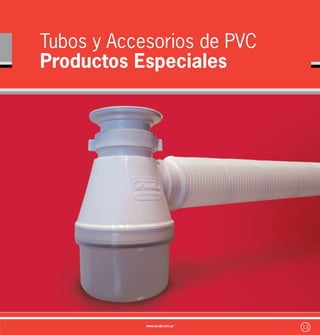

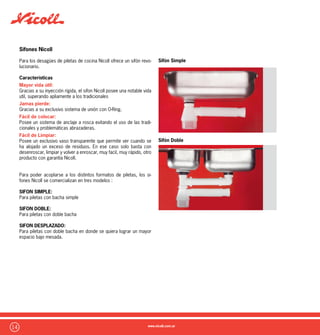

Sifón Simple
Sifones Nicoll
Para los desagües de piletas de cocina Nicoll ofrece un sifón revo-
lucionario.
Características
Mayor vida útil:
Gracias a su inyección rígida, el sifon Nicoll posee una notable vida
util, superando apliamente a los tradicionales
Jamas pierde:
Gracias a su exclusivo sistema de unión con O-Ring.
Fácil de colocar:
Posee un sistema de anclaje a rosca evitando el uso de las tradi-
cionales y problemáticas abrazaderas.
Fácil de Limpiar:
Posee un exclusivo vaso transparente que permite ver cuando se
ha alojado un exceso de residuos. En ese caso solo basta con
desenroscar, limpiar y volver a enroscar, muy facil, muy rápido, otro
producto con garantía Nicoll.
Para poder acoplarse a los distintos formatos de piletas, los si-
fones Nicoll se comercializan en tres modelos :

SIFON SIMPLE:
Para piletas con bacha simple
SIFON DOBLE:
Para piletas con doble bacha
SIFON DESPLAZADO:
Para piletas con doble bacha en donde se quiera lograr un mayor
espacio bajo mesada.
Sifón Doble

15

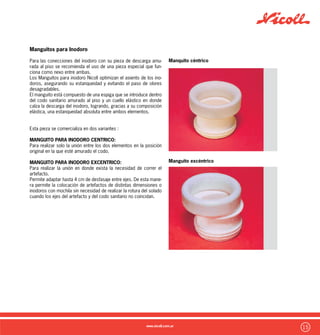

Manguitos para Inodoro
Para las conecciones del inodoro con su pieza de descarga amu-
rada al piso se recomienda el uso de una pieza especial que fun-
ciona como nexo entre ambas.
Los Manguitos para inodoro Nicoll optimizan el asiento de los ino-
doros, asegurando su estanqueidad y evitando el paso de olores
desagradables.
El manguito está compuesto de una espiga que se introduce dentro
del codo sanitario amurado al piso y un cuello elástico en donde
calza la descarga del inodoro, logrando, gracias a su composición
elástica, una estanqueidad absoluta entre ambos elementos.
Esta pieza se comercializa en dos variantes :
MANGUITO PARA INODORO CENTRICO:
Para realizar solo la unión entre los dos elementos en la posición
original en la que esté amurado el codo.
MANGUITO PARA INODORO EXCENTRICO:
Para realizar la unión en donde exista la necesidad de correr el
artefacto.
Permite adaptar hasta 4 cm de desfasaje entre ejes. De esta mane-
ra permite la colocación de artefactos de distintas dimensiones o
inodoros con mochila sin necesidad de realizar la rotura del solado
cuando los ejes del artefacto y del codo sanitario no coincidan.
Manquito céntrico
Manguito excéntrico

16

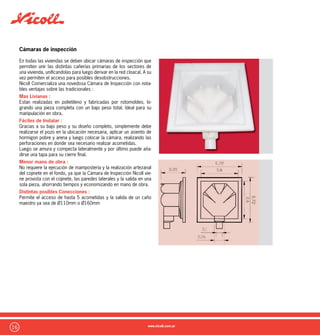

Cámaras de inspección
En todas las viviendas se deben ubicar cámaras de inspección que
permiten unir las distintas cañerías primarias de los sectores de
una vivienda, unificandolas para luego derivar en la red cloacal. A su
vez permiten el acceso para posibles desobstrucciones.
Nicoll Comercializa una novedosa Cámara de Inspección con nota-
bles ventajas sobre las tradicionales :
Mas Livianas :
Estan realizadas en polietileno y fabricadas por rotomoldeo, lo-
grando una pieza completa con un bajo peso total. Ideal para su
manipulación en obra.
Fáciles de Instalar :
Gracias a su bajo peso y su diseño completo, simplemente debe
realizarse el pozo en la ubicación necesaria, aplicar un asiento de
hormigon pobre y arena y luego colocar la cámara, realizando las
perforaciones en donde sea necesario realizar acometidas.
Luego se amura y compecta lateralmente y por último puede aña-
dirse una tapa para su cierre final.
Menor mano de obra :
No requiere la ejecución de mampostería y la realización artezanal
del cojinete en el fondo, ya que la Cámara de Inspección Nicoll vie-
ne provista con el cojinete, las paredes laterales y la salida en una
sola pieza, ahorrando tiempos y economizando en mano de obra.
Distintas posibles Conecciones :
Permite el acceso de hasta 5 acometidas y la salida de un caño
maestro ya sea de Ø110mm o Ø160mm

17
Valvula Antirretorno EUROPLAST
La válvula antirretorno EUROPLAST es un exclusivo accesorio fabri-
cado por una de las empresas que forman el Grupo Aliaxis, que se
transforma en una compuerta de seguridad ante la posibilidad de un
regreso del liquido o bien el posible ingreso de insectos o roedores:
Este accesorio está compuesto de un cuerpo inyectado en PVC
con un perfecto acabado, dentro del cual se aloja una compuerta
sujeta de un soporte que le permite abrirse en el momento de la
evacuación del líquido y ante la posibilidad de un posible retorno del
mismo, con la presión que ejerce sobre la tapa mantiene la misma
cerrada evitando así el ingreso a la instalación.
Con un sencillo pero eficiente mecanismo, la Válvula Antirretorno
EUROPLAST se transforma en la herramienta de seguridad ideal en
cualquier instalación Cloacal o Pluvial.
Además de la posibilidad de entrada y salida en diámetros 110mm
y 160mm, la Válvula Antirretorno posee una tapa con rosca y o´ring
de seguridad que permite un acceso a la misma en el caso de
problemas de obstrucción.
Componentes de la Válvula:
1. Espigón Roscado: Facilita la apertura y el cerramiento facilmente.
2. Tapa: Permite la apertura, también en condiciones difíciles.
3. Recubrimiento: Garantiza el cierre hermético.
4. Diámetro calculado.
5. Estampada en PVC: Compacto y resistente a los ácidos.
6. Disco: Fácil de mover y de fácil limpieza.
7. Plato ligero: Está calculado para adherirse ante el mínimo flujo,
y cerrarse rápidamente.
8. Recubrimiento del disco: Permite una perfecta resistencia a los
agentes químicos.
9. Escalón: Proyectado para facilitar el líquido.

18

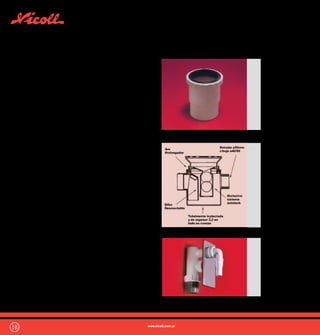

Piezas dilatadoras:
LA CUPLA DE DILATACIÓN
Para los sectores en donde se requiera el uso de piezas especiales
que absorban los posibles movimientos provocados por las varia-
ciones de temperatura, Nicoll recomienda el uso de la CUPLA DE
DILATACIÓN.
La misma puede utilizarse en forma vertical u horizontal y su exclu-
sivo ajuste con tuerca roscada asegura el correcto posicionamiento
y sellado del aro de goma que contiene en su interior, garantizando
una total estanqueidad.
Para su instalación recordar que el tubo insertado no debe llegar a
tope sino que debe ubicarse entre las marcas de posicionamiento.
Pileta antidesborde / antiespuma AUTOLOCK®
La nueva Pileta de Piso Nicoll es Monoblock (totalmente inyectada
en una sola pieza y 3,2mm de espesor en todo su cuerpo) y posee
un exclusivo sistema de cierre automático Autolock®. Esta válvula
bloqueadora impide el paso de insectos y todo desborde de espumas.
Además con su exclusivo aro puede prolongarse con un trozo de
tubo 3,2 del largo deseado. Posee sifón desmontable y salida en
espiga.
Puede elegirse con Rejilla en PVC, Plateadas o Doradas (de 10x10
o 15x15cm).
Sifón para Lavarropas REDI
Este exclusivo sifon evita el paso de espuma y la colocación de una
Pileta de Piso cuando es un único artefacto.
Es de pequeñas dimensiones, durable y de mínimo mantenimiento.
Permite un desarme total y la posibilidad de quitar la tapa cromada
que queda sobre el revestimiento y poder realizar la limpieza del
accesorio.

19
Catálogo general de productos

20

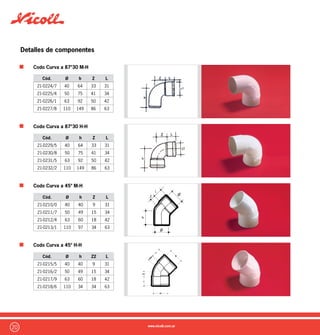

Codo Curva a 87º30 M-H
Cód. Ø h Z L
21-0224/7 40 64 33 31
21-0225/4 50 75 41 34
21-0226/1 63 92 50 42
21-0227/8 110 149 86 63
Codo Curva a 87º30 H-H
Codo Curva a 45º M-H
Codo Curva a 45º H-H
Cód. Ø h Z L
21-0229/5 40 64 33 31
21-0230/8 50 75 41 34
21-0231/5 63 92 50 42
21-0232/2 110 149 86 63
Cód. Ø h Z L
21-0210/0 40 40 9 31
21-0211/7 50 49 15 34
21-0212/4 63 60 18 42
21-0213/1 110 97 34 63
Cód. Ø h Z2 L
21-0215/5 40 40 9 31
21-0216/2 50 49 15 34
21-0217/9 63 60 18 42
21-0218/6 110 34 34 63

21

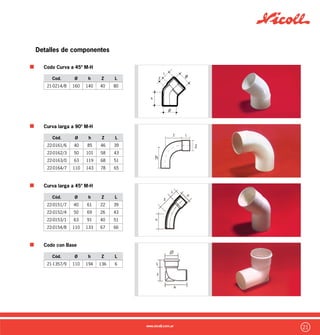

Codo Curva a 45º M-H
Cod. Ø h Z L
21-0214/8 160 140 40 80
Curva larga a 90º M-H
Curva larga a 45º M-H
Codo con Base
Cód. Ø h Z L
22-0161/6 40 85 46 39
22-0162/3 50 101 58 43
22-0163/0 63 119 68 51
22-0164/7 110 143 78 65
Cód. Ø h Z L
22-0151/7 40 61 22 39
22-0152/4 50 69 26 43
22-0153/1 63 91 40 51
22-0154/8 110 133 67 66
Cód. Ø h Z L
21-1357/9 110 194 136 6

22

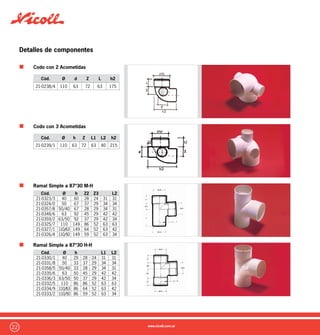

Codo con 2 Acometidas
Cód. Ø d Z L h2
21-0238/4 110 63 72 63 175
Codo con 3 Acometidas
Ramal Simple a 87º30 M-H
Ramal Simple a 87º30 H-H
Cód. Ø h Z L1 L2 h2
21-0239/1 110 63 72 63 40 215
Cód. Ø h Z2 Z3 L2
21-0323/3 40 60 28 24 31 31
21-0324/0 50 67 37 29 34 34
21-0357/8 50/40 67 28 29 34 31
21-0348/6 63 92 45 29 42 42
21-0359/2 63/50 92 37 29 42 34
21-0325/7 110 149 86 52 63 63
21-0327/1 110/63 149 64 52 63 42
21-0326/4 110/50 149 59 52 63 34
Cód. Ø h L1 L2
21-0330/1 40 29 28 24 31 31
21-0331/8 50 33 37 29 34 34
21-0358/5 50/40 33 28 29 34 31
21-0335/6 63 50 45 29 42 42
21-0336/3 63/50 50 37 29 42 34
21-0332/5 110 86 86 52 63 63
21-0334/9 110/63 86 64 52 63 42
21-0333/2 110/50 86 59 52 63 34

23
Ramal Simple a 45º M-H
Ramal Simple a 45º H-H
Ramal Doble a 45º M-H
Ramal Doble a 90º M-H
Cód. Ø h Z2 Z3 L1 L2
26-0033/8 110 97 120 137 63 63
Cód. Ø h Z2 Z3 L1 L2
21-0300/4 40 40 59 59 31 31
21-0301/1 50 49 63 63 34 34
21-0307/3 50/40 49 59 63 34 31
21-0302/8 63 60 82 82 42 42
21-0378/3 63/50 60 63 82 42 34
21-0303/5 110 97 137 137 63 63
21-0305/9 110/63 97 121 137 63 42
21-0304/2 110/50 97 115 137 63 34
Cód. Ø Z1 Z2 Z3 L1 L2
21-0308/0 40 9 59 59 31 31
21-0309/7 50 15 63 63 34 34
21-0356/1 50/40 15 59 63 34 31
21-0310/3 63 18 82 82 42 42
21-0377/6 63/50 18 63 61,5 42 34
21-0311/0 110 34 137 137 63 63
21-0313/4 110/63 34 121 137 63 42
21-0312/7 110/50 34 115 137 63 34
Cód. Ø h Z2 Z3 L1
21-0707/5 110 149 84 52 63

24

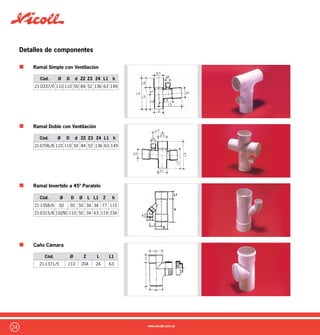

Ramal Simple con Ventilación
Cód. Ø D d Z2 Z3 Z4 L1 h
21-0337/0 110 110 50 84 52 136 63 149
Ramal Doble con Ventilación
Ramal Invertido a 45º Paralelo
Caño Cámara
Cód. Ø D d Z2 Z3 Z4 L1 h
21-0706/8 110 110 50 84 52 136 63 149
Cód. Ø D Ø L L1 Z h
21-1358/6 50 50 50 34 34 77 115
21-0315/8 110/50 110 50 34 63 119 234
Cód. Ø Z L L1
21-1371/5 110 204 24 63

25

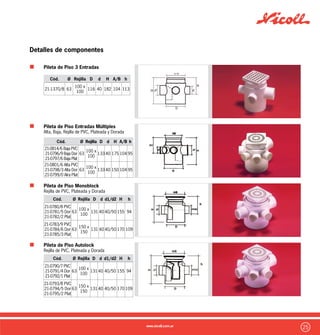

Pileta de Piso 3 Entradas
Pileta de Piso Entradas Múltiples
Alta, Baja, Rejilla de PVC, Plateada y Dorada
Pileta de Piso Monoblock
Rejilla de PVC, Plateada y Dorada
Pileta de Piso Autolock
Rejilla de PVC, Plateada y Dorada
Cód. Ø Rejilla D d H A/B h
21-1370/8 63
100 x
100
116 40 182 104 113
Cód. Ø Rejilla D d H A/B h
21-0814/6 Baja PVC
21-0796/9 Baja Dor
21-0797/6 Baja Plat
63
100 x
100
133 40 175 104 95
21-0801/6 Alta PVC
21-0798/3 Alta Dor
21-0799/0 Alra Plat
63
100 x
100
133 40 150 104 95
Cód. Ø Rejilla D d d1/d2 H h
21-0780/8 PVC
21-0781/5 Dor
21-0782/2 Plat
63
100 x
100
131 40 40/50 155 94
21-0783/9 PVC
21-0784/6 Dor
21-0785/3 Plat
63
150 x
150
131 40 40/50 170 109
Cód. Ø Rejilla D d d1/d2 H h
21-0790/7 PVC
21-0791/4 Dor
21-0792/1 Plat
63
100 x
100
131 40 40/50 155 94
21-0793/8 PVC
21-0794/5 Dor
21-0795/2 Plat
63
150 x
150
131 40 40/50 170 109

26

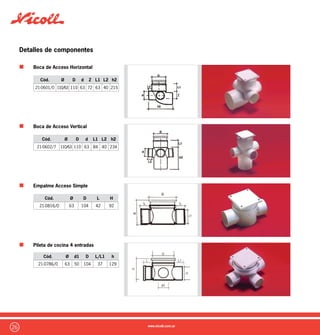

Boca de Acceso Horizontal
Boca de Acceso Vertical
Empalme Acceso Simple
Pileta de cocina 4 entradas
Cód. Ø d1 D L/L1 h
21-0786/0 63 50 104 37 129
Cód. Ø D d Z L1 L2 h2
21-0601/0 110/63 110 63 72 63 40 215
Cód. Ø D d L1 L2 h2
21-0602/7 110/63 110 63 84 40 234
Cód. Ø D L H
21-0816/0 63 104 42 92

27
Receptáculo Pluvial Horizontal
Receptáculo Pluvial Vertical
Receptáculo para Ducha Vertical
Receptáculo para Ducha Horizontal

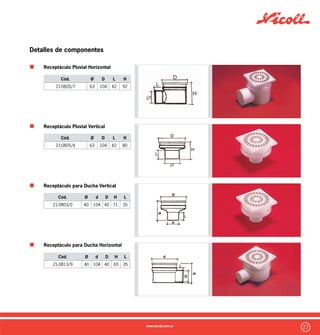

Cód. Ø D L H
21-0820/7 63 104 42 92
Cód. Ø D L H
21-0805/4 63 104 42 80
Cód. Ø d D H L
21-0803/0 40 104 40 71 35
Cód. Ø d D H L
21-0813/9 40 104 40 65 35

28

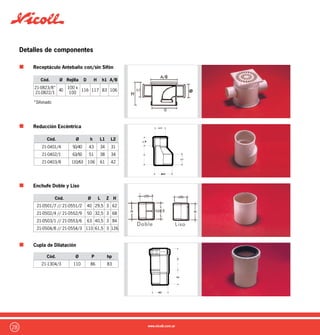

Receptáculo Antebaño con/sin Sifón
Reducción Excéntrica
Enchufe Doble y Liso
Cupla de Dilatación
Cód. Ø P hp
21-1304/3 110 86 83
Cód. Ø Rejilla D H h1 A/B
21-0823/8*
21-0822/1
40
100 x
100
116 117 83 106
Cód. Ø h L1 L2
21-0401/4 50/40 43 34 31
21-0402/1 63/50 51 38 34
21-0403/8 110/63 106 61 42
Cód. Ø L Z H
21-0501/7 // 21-0551/2 40 29,5 3 62
21-0502/4 // 21-0552/9 50 32,5 3 68
21-0503/1 // 21-0553/6 63 40,5 3 84
21-0504/8 // 21-0554/3 110 61,5 3 126
*Sifonado

29

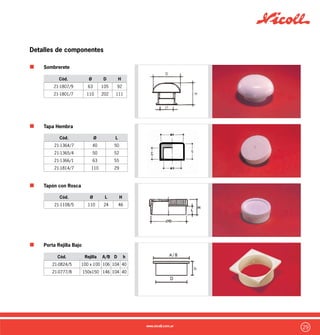

Sombrerete
Tapa Hembra
Tapón con Rosca
Porta Rejilla Bajo
Cód. Ø D H
21-1807/9 63 105 92
21-1801/7 110 202 111
Cód. Ø L
21-1364/7 40 50
21-1365/4 50 52
21-1366/1 63 55
21-1814/7 110 29
Cód. Rejilla A/B D h
21-0824/5 100 x 100 106 104 40
21-0777/8 150x150 146 104 40
Cód. Ø L H
21-1108/5 110 24 46

30

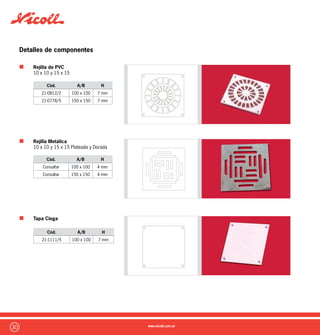

Rejilla de PVC
10 x 10 y 15 x 15
Rejilla Metálica
10 x 10 y 15 x 15 Plateada y Dorada
Tapa Ciega
Cód. A/B H
21-0812/2 100 x 100 7 mm
21-0778/5 150 x 150 7 mm
Cód. A/B H
Consultar 100 x 100 4 mm
Consultar 150 x 150 4 mm
Cód. A/B H
21-1111/5 100 x 100 7 mm

31

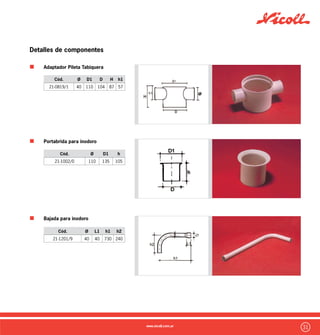

Adaptador Pileta Tabiquera
Portabrida para inodoro
Bajada para inodoro
Cód. Ø D1 D H h1
21-0819/1 40 110 104 87 57
Cód. Ø D1 h
21-1002/0 110 135 105
Cód. Ø L1 h1 h2
21-1201/9 40 40 730 240

32

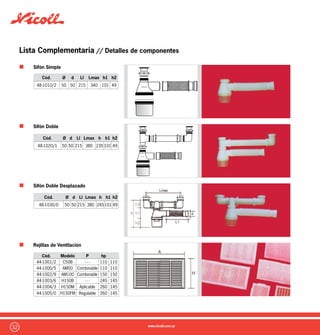

Lista Complementaria // Detalles de componentes
Sifón Simple
Sifón Doble
Sifón Doble Desplazado
Rejillas de Ventilación
Cód. Modelo P hp
44-1001/2 C50B - - - 110 110
44-1000/5 AM50 Combinable 110 110
44-1002/9 AM100 Combinable 150 150
44-1003/6 H150B - - - 245 145
44-1004/3 H150M Aplicable 260 145
44-1005/0 H150FM Regulable 260 145
Cód. Ø d Ll Lmax h1 h2
48-1010/2 50 50 215 340 101 49
Cód. Ø d Ll Lmax h h1 h2
48-1020/1 50 50 215 380 235 101 49
Cód. Ø d Ll Lmax h h1 h2
48-1030/0 50 50 215 380 245 101 49

33
Sifón Antiespuma
Manguito Inodoro Céntrico
Manguito Inodoro Excéntrico
Cód. Ø d1/d2 L1 h L
21-1425/1 40 1/2 o 3/4 37 118 100
Cód. Ø D h
21-1653/0 110 138 116
Cód. Ø D e h
21-1654/7 110 138 3,2 116

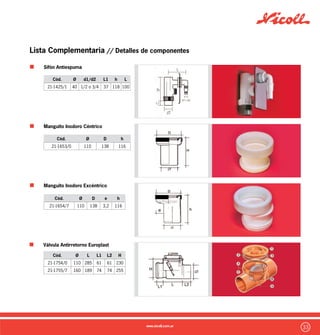

Válvula Antirretorno Europlast
Cód. Ø L L1 L2 H
21-1754/0 110 285 61 61 230
21-1755/7 160 189 74 74 255

34

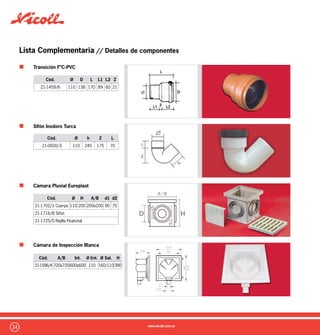

Transición FºC-PVC
Cód. Ø D L L1 L2 Z
21-1459/6 110 138 170 89 60 21
Cámara Pluvial Europlast
Cámara de Inspección Blanca
Cód. Ø H A/B d1 d2
21-1702/1 Cuerpo 110 200 200x200 90 75
21-1716/8 Sifón
21-1725/0 Rejilla Peatonal
Cód. A/B Int. Ø Ent. Ø Sal. H
21-1596/4 720x720600x600 110 160/110390
Sifón Inodoro Turca
Cód. Ø h Z L
21-0600/3 110 245 175 70

35
Tubos domiciliarios // Detalles de componentes
Tubo Eterplast
(Sello IRAM):
Tubo para desagües
y ventilación con
sello de Aprobación
IRAM, el más rígido
y resistente del
mercado.
Tubo Celular:
Es un tubo con micro células de aire
que le confieren menor peso, más
practicidad y facilidad de transporte,
ideal para cualquier tipo de desagüe y
ventilaciones.
Tubo Sanitub:
Fabricado en PVC gris, una síntesis de
economía y practicidad para su obra.
Cloacales
Cód. Ø
(mm)
Espesor
(mm)
Long.de
enchufe(mm)
Largo
(mts)
1-1020/6 160 3.2 86 4
1-1016/9 110 3.2 62 4
1-1012/1 63 3.2 38 4
1-1008/4 50 3.2 32 4
1-1004/6 40 3.2 30 4
Pluviales y Ventilación
Cód. Ø
(mm)
Espesor
(mm)
Long.de
enchufe (mm)
Largo
(mts)
1-5002/6 110 2.2 62 4
1-8008/1 63 1.9 38 4
1-8001/2 50 1.1 32 4
Cód. Ø
(mm)
Long.de
enchufe (mm)
Largo
(mts)
16-1010/1 110 62 4
16-1007/1 63 38 4
16-1004/0 50 32 4
16-1001/9 40 30 4
Cód. Ø
(mm)
Long.de
enchufe (mm)
Largo
(mts)
01-1050/3 160 86 4
01-1018/3 110 62 4
01-1047/3 63 38 4
01-1048/0 50 32 4
01-1049/7 40 30 4
Los tubos domiciliarios Nicoll se encuentran fabricados bajo estrictos con-
troles de calidad. Se comercializan en tiras de 4 metros con sistema de junta
cementada en sus diferentes variantes según el tipo de obra a realizar tanto
para desagües cloacales, pluviales como para ventilación.
Tubo Clásico:
Para distintos tipos de obras con alta
rigidez y larga vida útil. Ideal para distin-
tos tipos de desagües.
Cód. Ø
(mm)
Espesor
(mm)
Long.de
enchufe (mm)
Largo
(mts)
03-2011/9 160 3.2 86 4
18-1014/3 110 3.2 62 4
18-1007/5 63 3.2 38 4
18-1004/4 50 3.2 32 4
18-1001/3 40 3.2 30 4

36
La instalación del Sistema Nicoll 3,2 es similar a la de los materia-
les tradicionales, solo hay que tener en cuenta las dilataciones que
se resuelven fácilmente.
.Instalación
Su simple manipuleo y montaje, alta resistencia química y mecánica,
ausencia de mantenimiento como así su bajo costo, brindan al siste-
ma nicoll 3,2 la máxima performance esperada en una instalación.
Desagües
Comprenden las tuberías necesarias para la evacuación de los líqui-
dos y sólidos residuales producidos por las actividades humanas y
las aguas de lluvia, recogidas en los edificios y predios y conduci-
dos a elementos receptores (internos o externos).
Estos sistemas funcionan por gravedad y el buen funcionamiento
de una instalación se garantiza estableciendo: Material Idóneo - Es-
tanqueidad de sus uniones - Pendiente y ventilación correcta - Ac-
cesibilidad.
Desagües Primarios: Son aguas negras (de rápida putrefacción)
que desprenden gases tóxicos y provienen de inodoros, mingito-
rios, piletas de cocina, etc.
Desagües Secundarios: Son las aguas blancas o jabonosas y
provienen de lavatorios, bañeras, duchas, bidets, piletas de lavar,
lavarropas, etc. En el sistema abierto o americano (adoptado en
Argentina) éstos se unifican en piletas de piso y luego se vuelcan al
sistema primario.

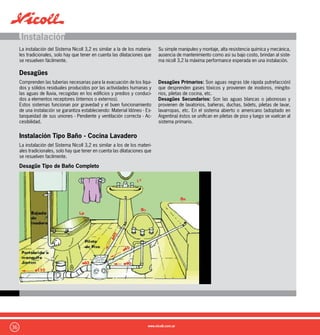

Instalación Tipo Baño - Cocina Lavadero
La instalación del Sistema Nicoll 3,2 es similar a los de los materi-
ales tradicionales, solo hay que tener en cuenta las dilataciones que
se resuelven facilmente.
Desagüe Tipo de Baño Completo

37

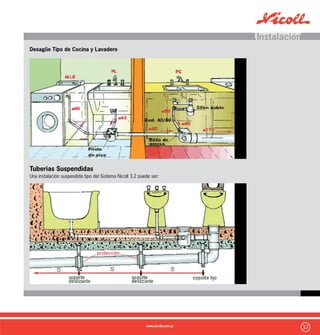

Desagüe Tipo de Cocina y Lavadero
.Instalación
Tuberias Suspendidas
Una instalación suspendida tipo del Sistema Nicoll 3,2 puede ser:

38
Tabla de Separación entre Soportes (s) en cm, según temperatura
critica, para una deflexión máxima de 0,13% de la luz, en tubos de
PVC y 3,2 mm de espesor.
.Instalación
Desagüe tipo de cocina-lavadero:
Ø
(mm)
Ancho
Soporte
Temperatura crítica - agua o ambiente
0ºC a 20ºC 40ºC 60ºC
40 1 90 75 55
50 1 100 85 60
63 1 110 95 65
110 2 140 120 85
160 3 160 140 95

39

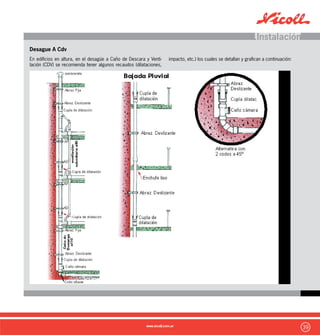

Desague A Cdv
.Instalación

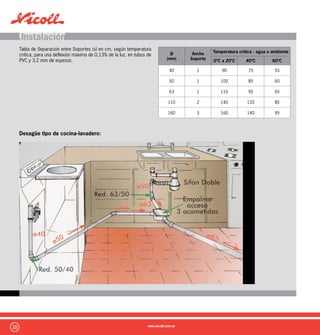

En edificios en altura, en el desagüe a Caño de Descara y Venti-
lación (CDV) se recomienda tener algunos recaudos (dilataciones,
impacto, etc.) los cuales se detallan y grafican a continuación:

40

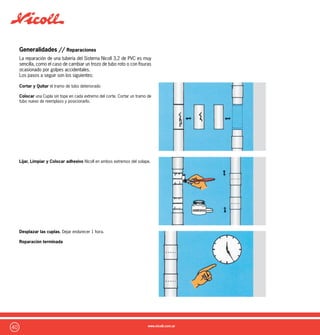

Generalidades // Reparaciones
La reparación de una tubería del Sistema Nicoll 3,2 de PVC es muy
sencilla, como el caso de cambiar un trozo de tubo roto o con fisuras
ocasionado por golpes accidentales.
Los pasos a seguir son los siguientes:
Cortar y Quitar el tramo de tubo deteriorado
Colocar una Cupla sin tope en cada extremo del corte. Cortar un tramo de
tubo nuevo de reemplazo y posicionarlo.
Lijar, Limpiar y Colocar adhesivo Nicoll en ambos extremos del solape.
Desplazar las cuplas. Dejar endurecer 1 hora.
Reparación terminada

41

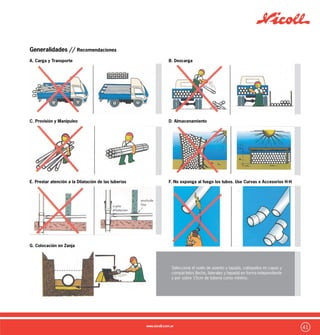

Generalidades // Recomendaciones
A. Carga y Transporte B. Descarga
C. Provisión y Manipuleo D. Almacenamiento
E. Prestar atención a la Dilatación de las tuberías F. No exponga al fuego los tubos. Use Curvas o Accesorios H-H
G. Colocación en Zanja
Seleccione el suelo de asiento y tapada, colóquelos en capas y
compáctelos (lecho, laterales y tapada) en forma independiente
y por sobre 15cm de tubería como mínimo.

42

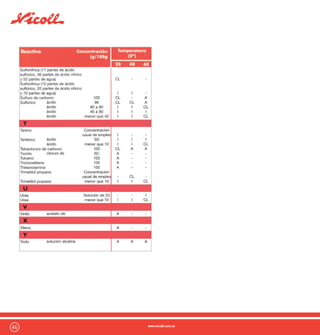

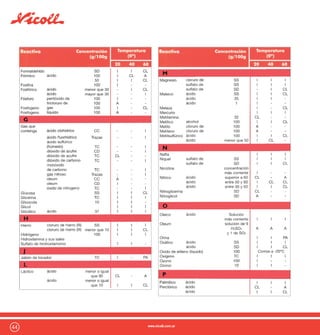

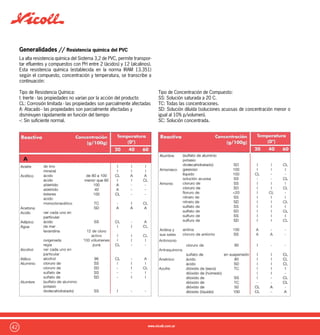

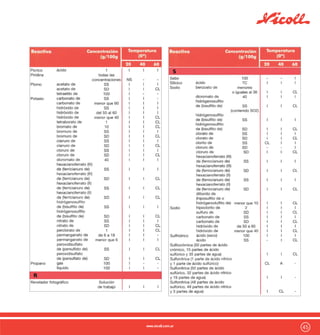

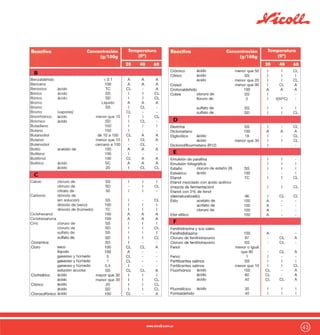

Generalidades // Resistencia química del PVC
La alta resistencia química del Sistema 3,2 de PVC, permite transpor-
tar efluentes y compuestos con PH entre 2 (ácidos) y 12 (alcalinos).
Esta resistencia química (establecida en la norma IRAM 13.351)
según el compuesto, concentración y temperatura, se transcribe a
continuación:
Tipo de Resistencia Química:
I: Inerte - las propiedades no varían por la acción del producto
CL: Corrosión limitada - las propiedades son parcialmente afectadas
A: Atacado - las propiedades son parcialmente afectadas y
disminuyen rápidamente en función del tiempo-
--: Sin suficiente normal.
Tipo de Concentración de Compuesto:
SS: Solución saturada a 20 C.
TC: Todas las concentraciones.
SD: Solución diluída (soluciones acuosas de concentración menor o
igual al 10% p/volumen).
SC: Solución concentrada.

Catalogo pvc

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Catalogo pvc

Catalogo pvc
