CCNA2: Routers y enrutamiento

Este documento es de propiedad exclusiva de Cisco Systems, Inc. Está permitido imprimir y copiar
este documento para distribución no comercial y para el exclusivo uso de los instructores del curso
CCNA 2: Principios básicos de routers y enrutamiento como parte del programa Cisco Networking
Academy.

1 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1– Práctica de laboratorio 1.2.5 Copyright © 2003, Cisco Systems, Inc.

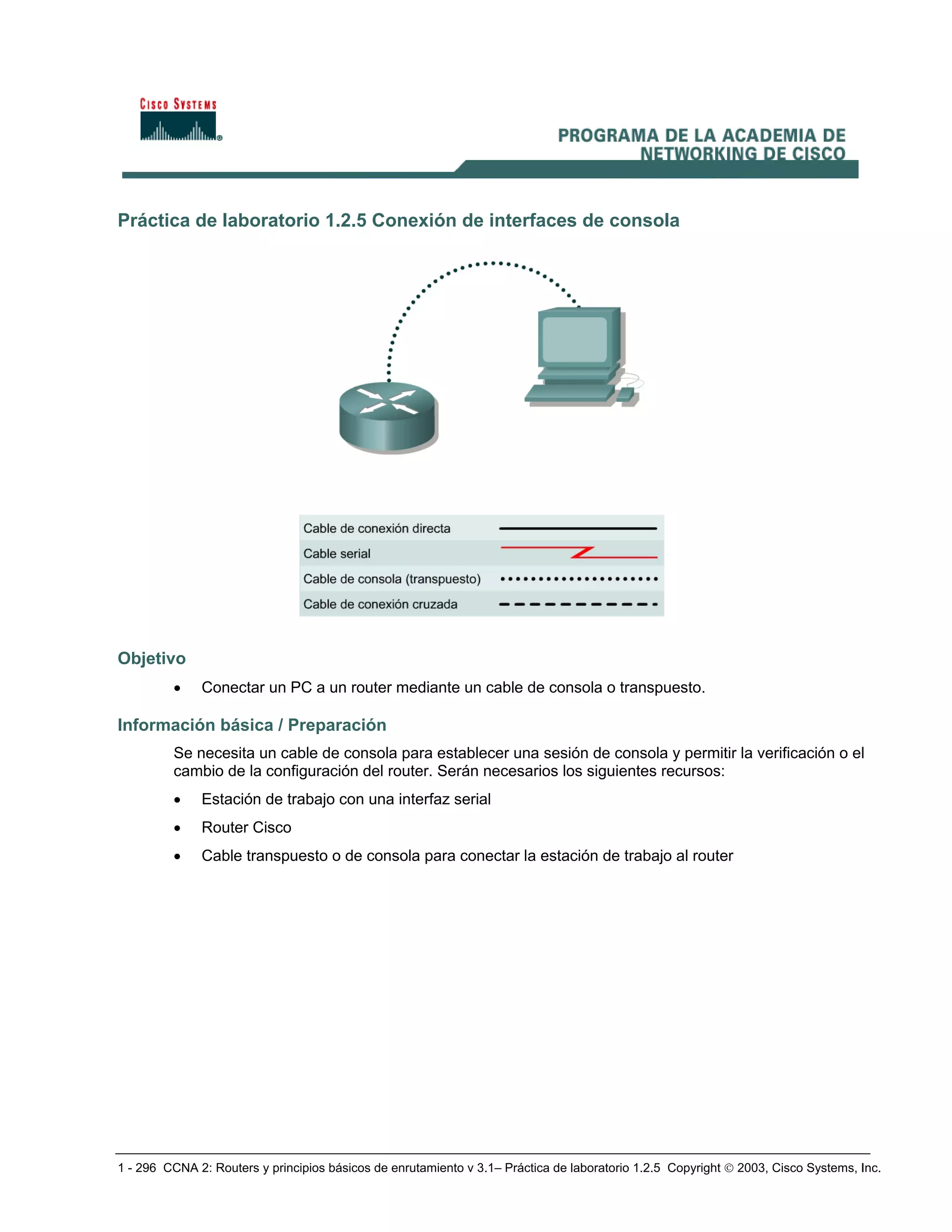

Práctica de laboratorio 1.2.5 Conexión de interfaces de consola
Objetivo
• Conectar un PC a un router mediante un cable de consola o transpuesto.
Información básica / Preparación
Se necesita un cable de consola para establecer una sesión de consola y permitir la verificación o el
cambio de la configuración del router. Serán necesarios los siguientes recursos:
• Estación de trabajo con una interfaz serial
• Router Cisco
• Cable transpuesto o de consola para conectar la estación de trabajo al router

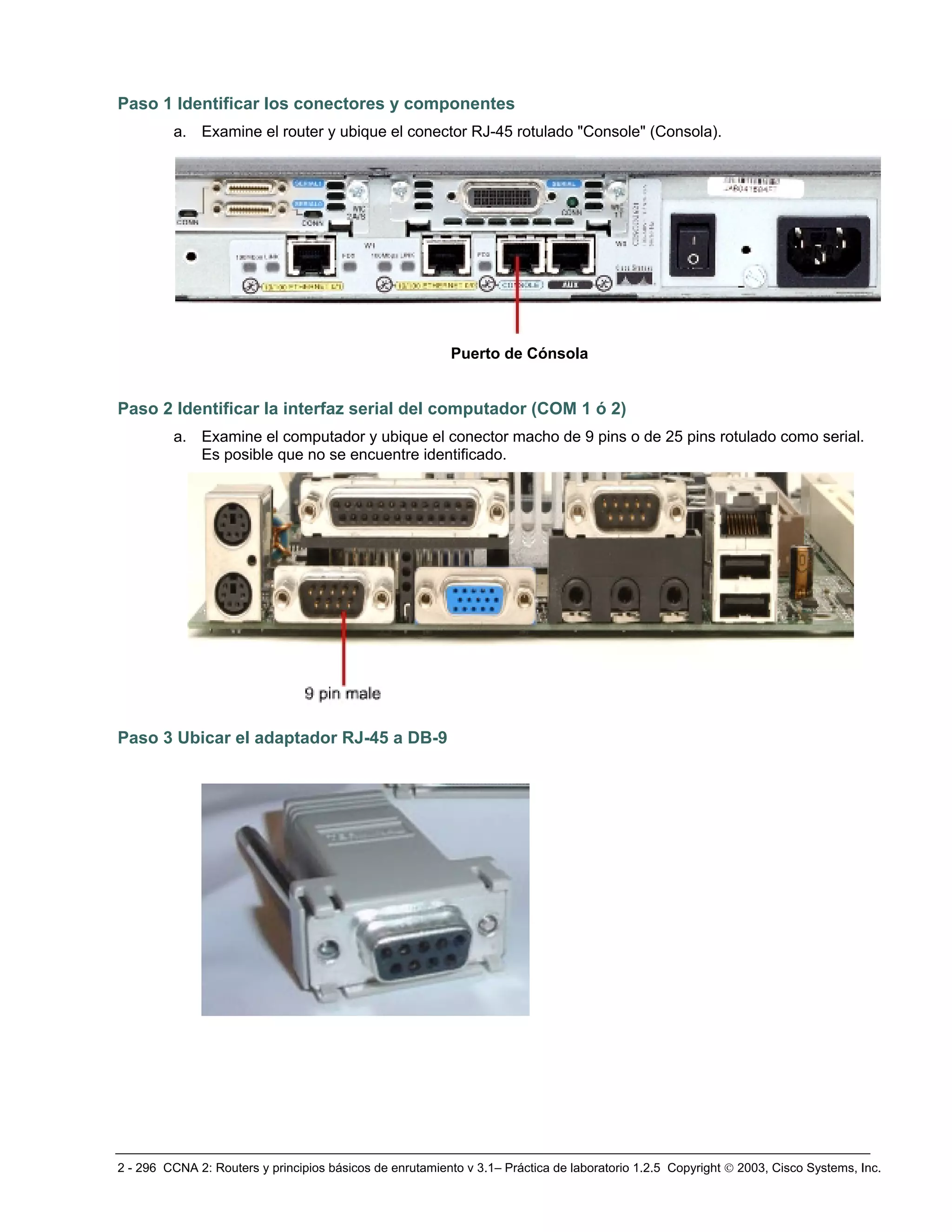

Paso 1 Identificar los conectores y componentes
a. Examine el router y ubique el conector RJ-45 rotulado "Console" (Consola).
Paso 2 Identificar la interfaz serial del computador (COM 1 ó 2)
a. Examine el computador y ubique el conector macho de 9 pins o de 25 pins rotulado como serial.
Es posible que no se encuentre identificado.
Paso 3 Ubicar el adaptador RJ-45 a DB-9
Puerto de Cónsola

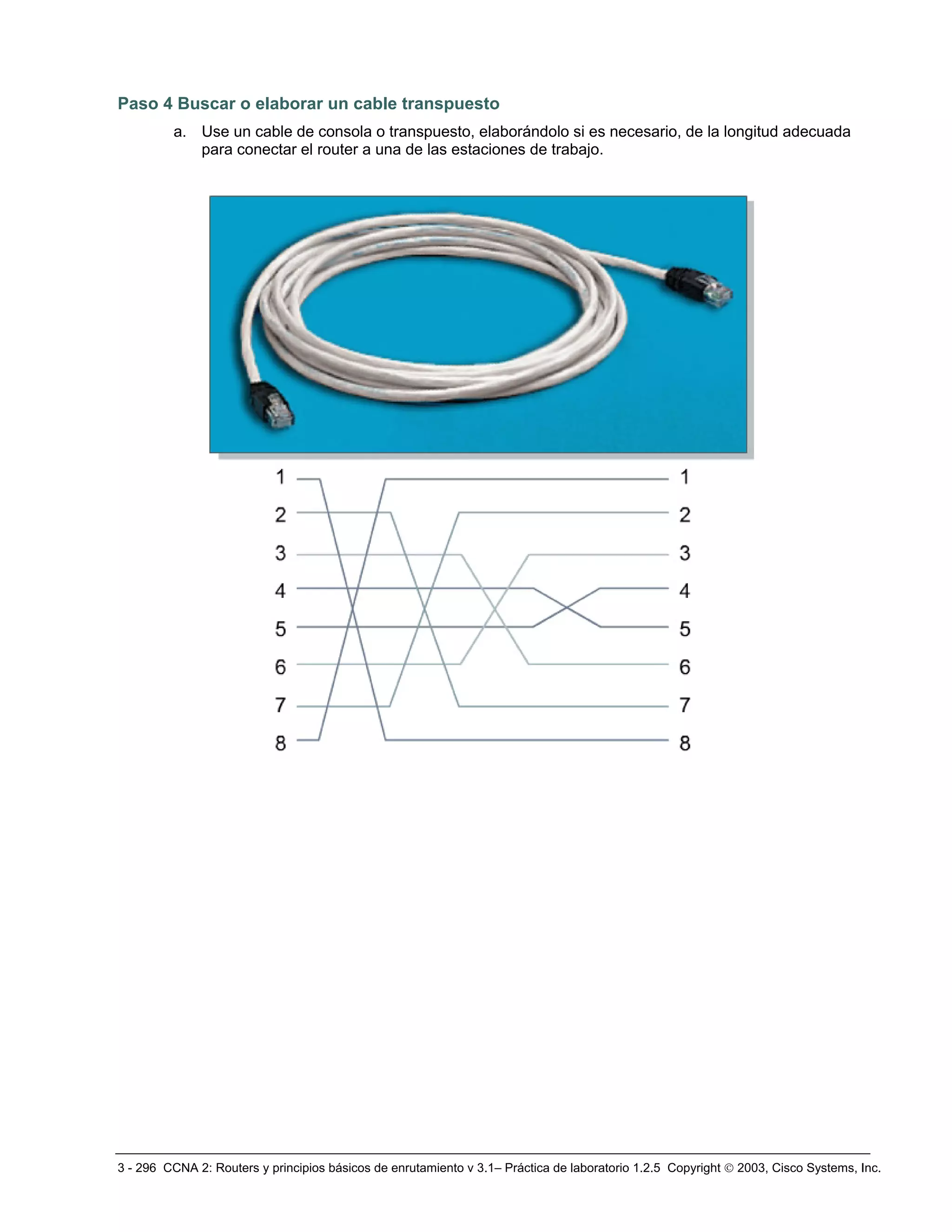

Paso 4 Buscar o elaborar un cable transpuesto
a. Use un cable de consola o transpuesto, elaborándolo si es necesario, de la longitud adecuada
para conectar el router a una de las estaciones de trabajo.

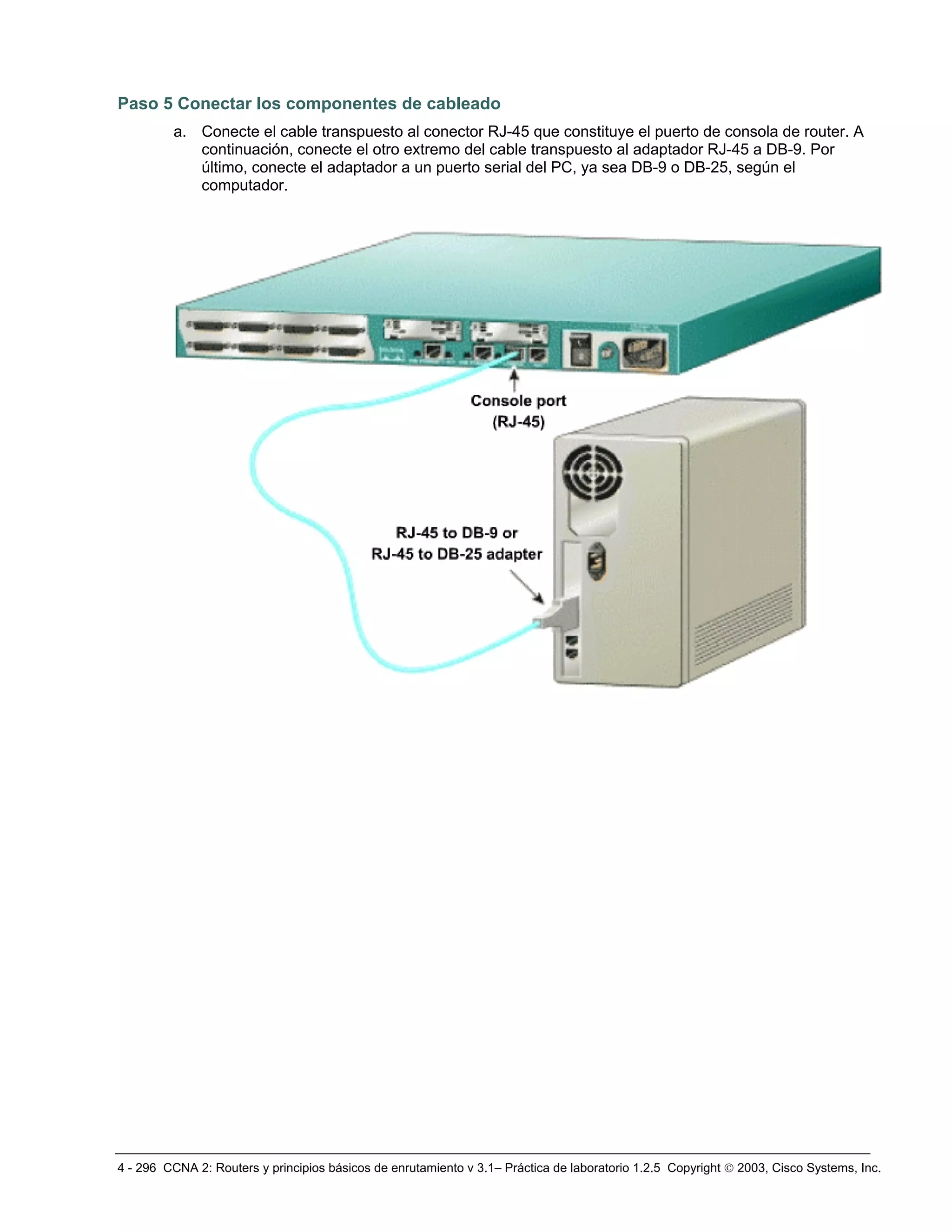

Paso 5 Conectar los componentes de cableado
a. Conecte el cable transpuesto al conector RJ-45 que constituye el puerto de consola de router. A
continuación, conecte el otro extremo del cable transpuesto al adaptador RJ-45 a DB-9. Por
último, conecte el adaptador a un puerto serial del PC, ya sea DB-9 o DB-25, según el
computador.

5 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1 – Práctica de laboratorio 1.2.6 Copyright © 2003, Cisco Systems, Inc.

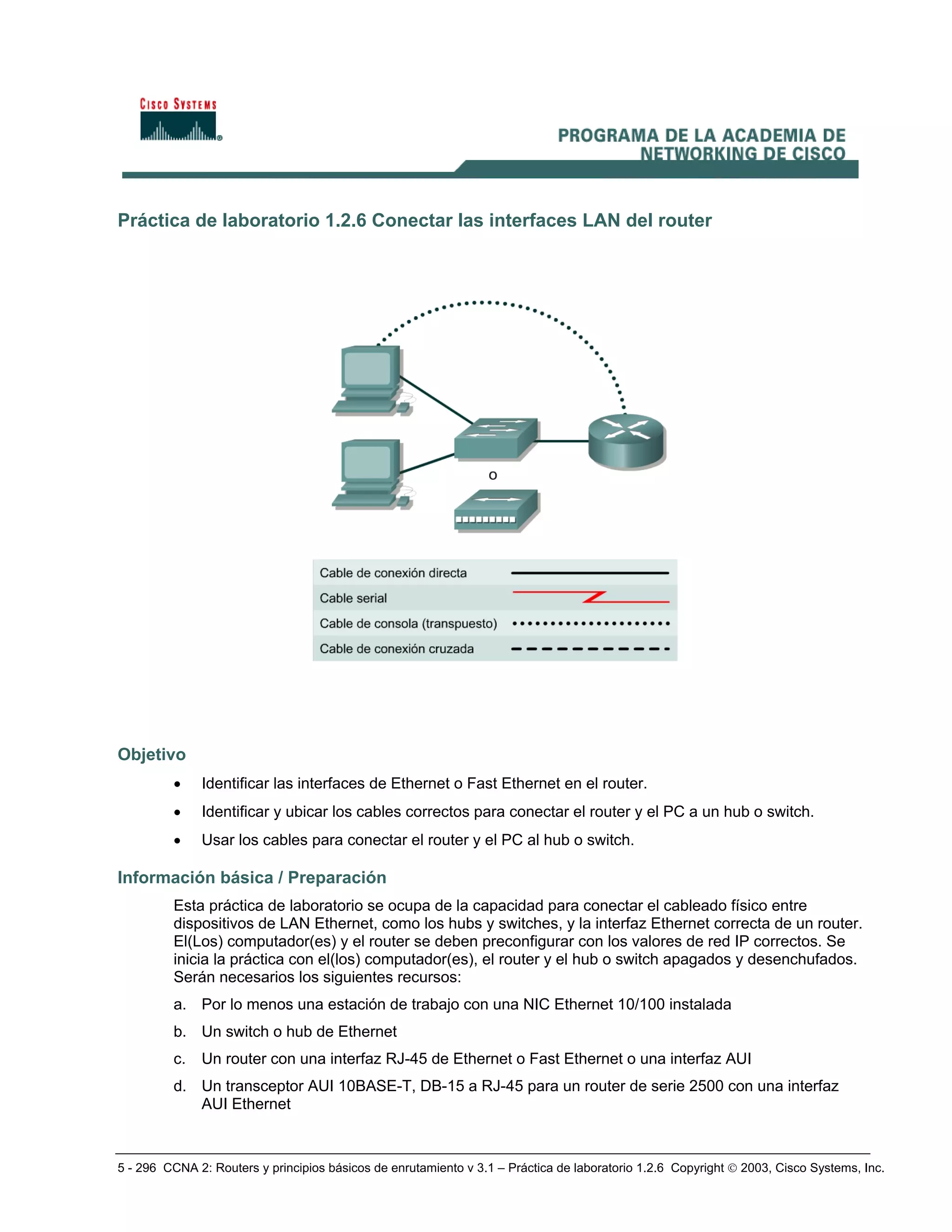

Práctica de laboratorio 1.2.6 Conectar las interfaces LAN del router
Objetivo
• Identificar las interfaces de Ethernet o Fast Ethernet en el router.
• Identificar y ubicar los cables correctos para conectar el router y el PC a un hub o switch.
• Usar los cables para conectar el router y el PC al hub o switch.
Esta práctica de laboratorio se ocupa de la capacidad para conectar el cableado físico entre
dispositivos de LAN Ethernet, como los hubs y switches, y la interfaz Ethernet correcta de un router.
El(Los) computador(es) y el router se deben preconfigurar con los valores de red IP correctos. Se
inicia la práctica con el(los) computador(es), el router y el hub o switch apagados y desenchufados.
Serán necesarios los siguientes recursos:
a. Por lo menos una estación de trabajo con una NIC Ethernet 10/100 instalada
b. Un switch o hub de Ethernet
c. Un router con una interfaz RJ-45 de Ethernet o Fast Ethernet o una interfaz AUI
d. Un transceptor AUI 10BASE-T, DB-15 a RJ-45 para un router de serie 2500 con una interfaz
AUI Ethernet

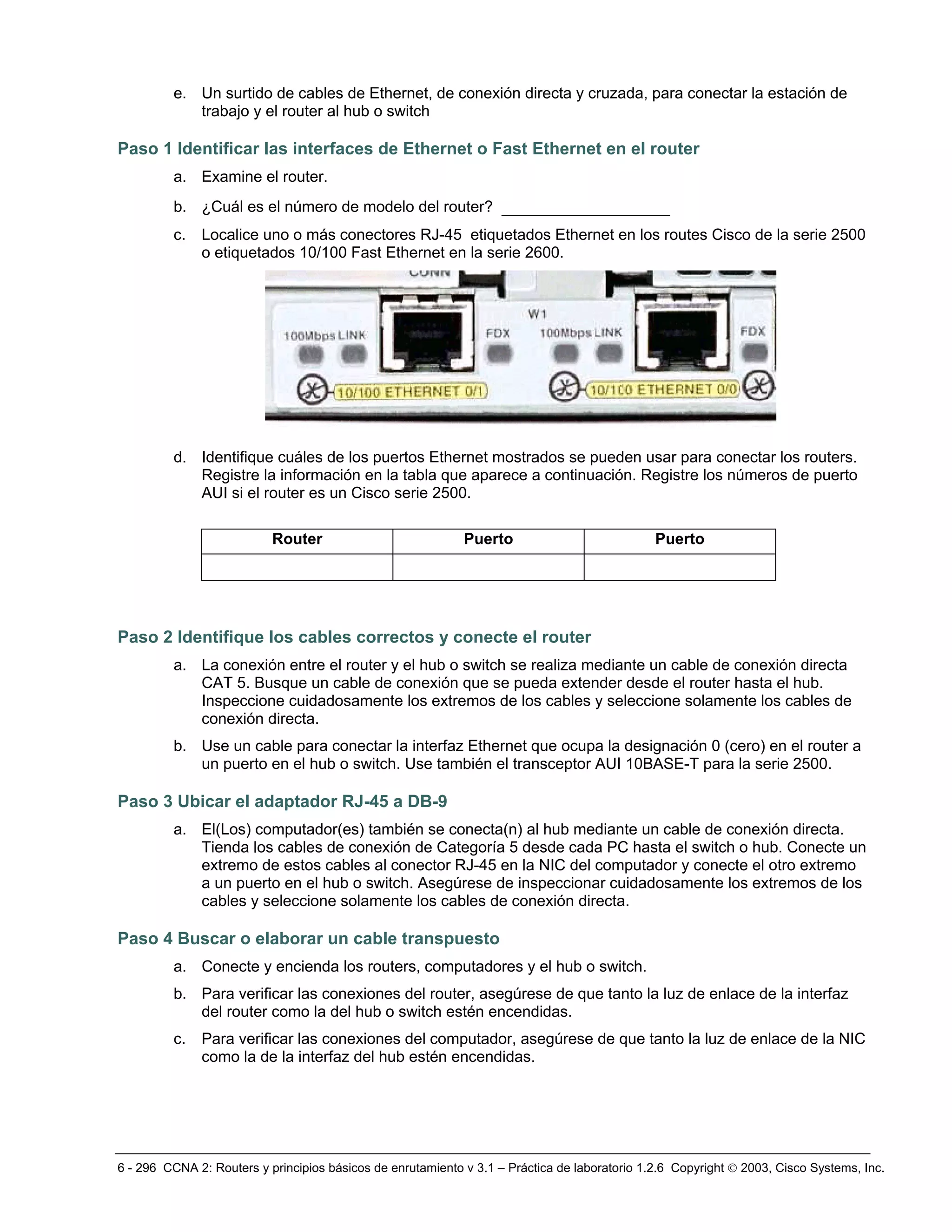

e. Un surtido de cables de Ethernet, de conexión directa y cruzada, para conectar la estación de
trabajo y el router al hub o switch
Paso 1 Identificar las interfaces de Ethernet o Fast Ethernet en el router
a. Examine el router.
b. ¿Cuál es el número de modelo del router? __________________
c. Localice uno o más conectores RJ-45 etiquetados Ethernet en los routes Cisco de la serie 2500
o etiquetados 10/100 Fast Ethernet en la serie 2600.
d. Identifique cuáles de los puertos Ethernet mostrados se pueden usar para conectar los routers.
Registre la información en la tabla que aparece a continuación. Registre los números de puerto
AUI si el router es un Cisco serie 2500.
Router Puerto Puerto
Paso 2 Identifique los cables correctos y conecte el router
a. La conexión entre el router y el hub o switch se realiza mediante un cable de conexión directa
CAT 5. Busque un cable de conexión que se pueda extender desde el router hasta el hub.
Inspeccione cuidadosamente los extremos de los cables y seleccione solamente los cables de
conexión directa.
b. Use un cable para conectar la interfaz Ethernet que ocupa la designación 0 (cero) en el router a
un puerto en el hub o switch. Use también el transceptor AUI 10BASE-T para la serie 2500.
Paso 3 Ubicar el adaptador RJ-45 a DB-9
a. El(Los) computador(es) también se conecta(n) al hub mediante un cable de conexión directa.
Tienda los cables de conexión de Categoría 5 desde cada PC hasta el switch o hub. Conecte un
extremo de estos cables al conector RJ-45 en la NIC del computador y conecte el otro extremo
a un puerto en el hub o switch. Asegúrese de inspeccionar cuidadosamente los extremos de los
cables y seleccione solamente los cables de conexión directa.
Paso 4 Buscar o elaborar un cable transpuesto
a. Conecte y encienda los routers, computadores y el hub o switch.
b. Para verificar las conexiones del router, asegúrese de que tanto la luz de enlace de la interfaz
del router como la del hub o switch estén encendidas.
c. Para verificar las conexiones del computador, asegúrese de que tanto la luz de enlace de la NIC
como la de la interfaz del hub estén encendidas.

7 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1 – Práctica de laboratorio 1.2.7Copyright © 2003, Cisco Systems, Inc.

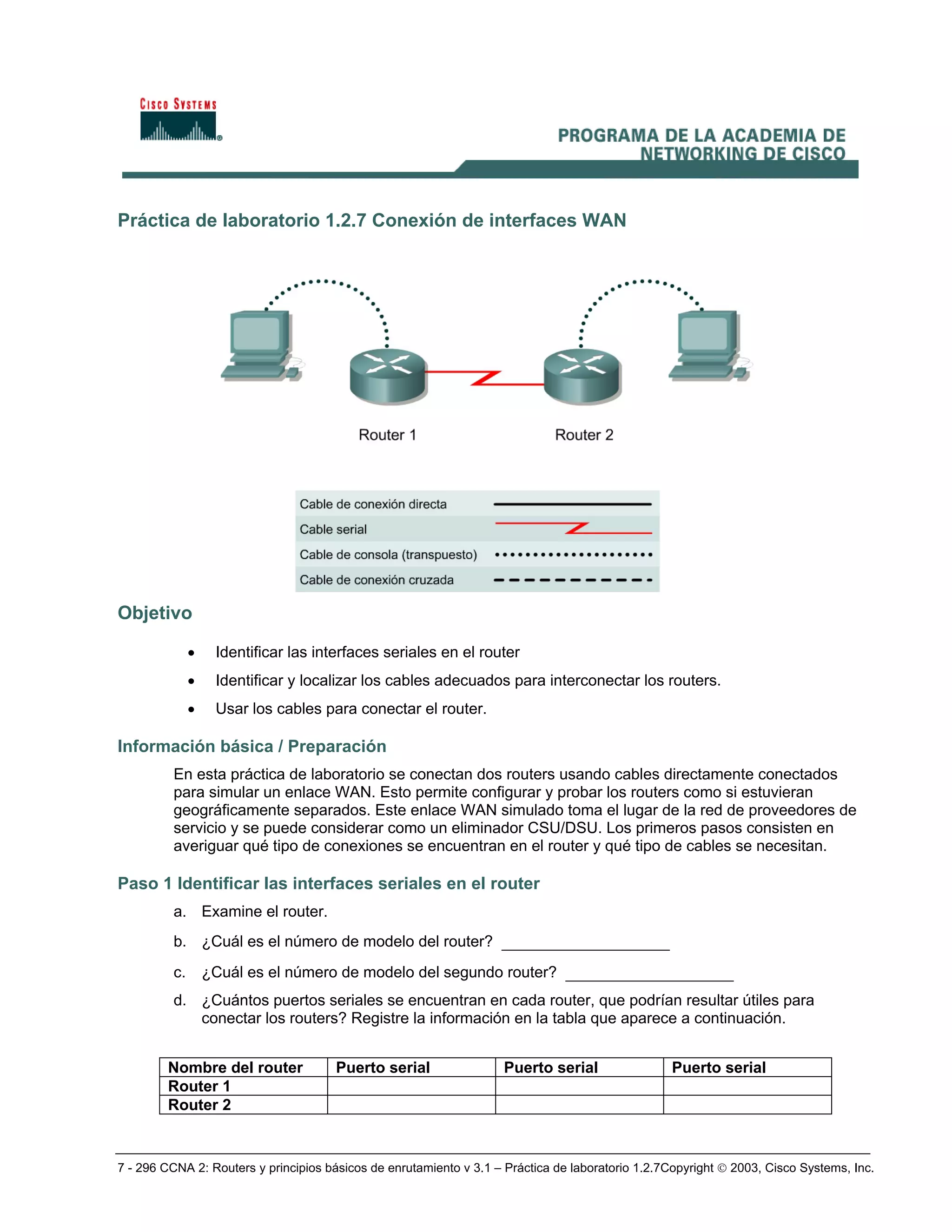

Práctica de laboratorio 1.2.7 Conexión de interfaces WAN
Objetivo
• Identificar las interfaces seriales en el router
• Identificar y localizar los cables adecuados para interconectar los routers.
• Usar los cables para conectar el router.
En esta práctica de laboratorio se conectan dos routers usando cables directamente conectados
para simular un enlace WAN. Esto permite configurar y probar los routers como si estuvieran
geográficamente separados. Este enlace WAN simulado toma el lugar de la red de proveedores de
servicio y se puede considerar como un eliminador CSU/DSU. Los primeros pasos consisten en
averiguar qué tipo de conexiones se encuentran en el router y qué tipo de cables se necesitan.
Paso 1 Identificar las interfaces seriales en el router
a. Examine el router.
b. ¿Cuál es el número de modelo del router? __________________
c. ¿Cuál es el número de modelo del segundo router? __________________
d. ¿Cuántos puertos seriales se encuentran en cada router, que podrían resultar útiles para
conectar los routers? Registre la información en la tabla que aparece a continuación.
Nombre del router Puerto serial Puerto serial Puerto serial
Router 1
Router 2

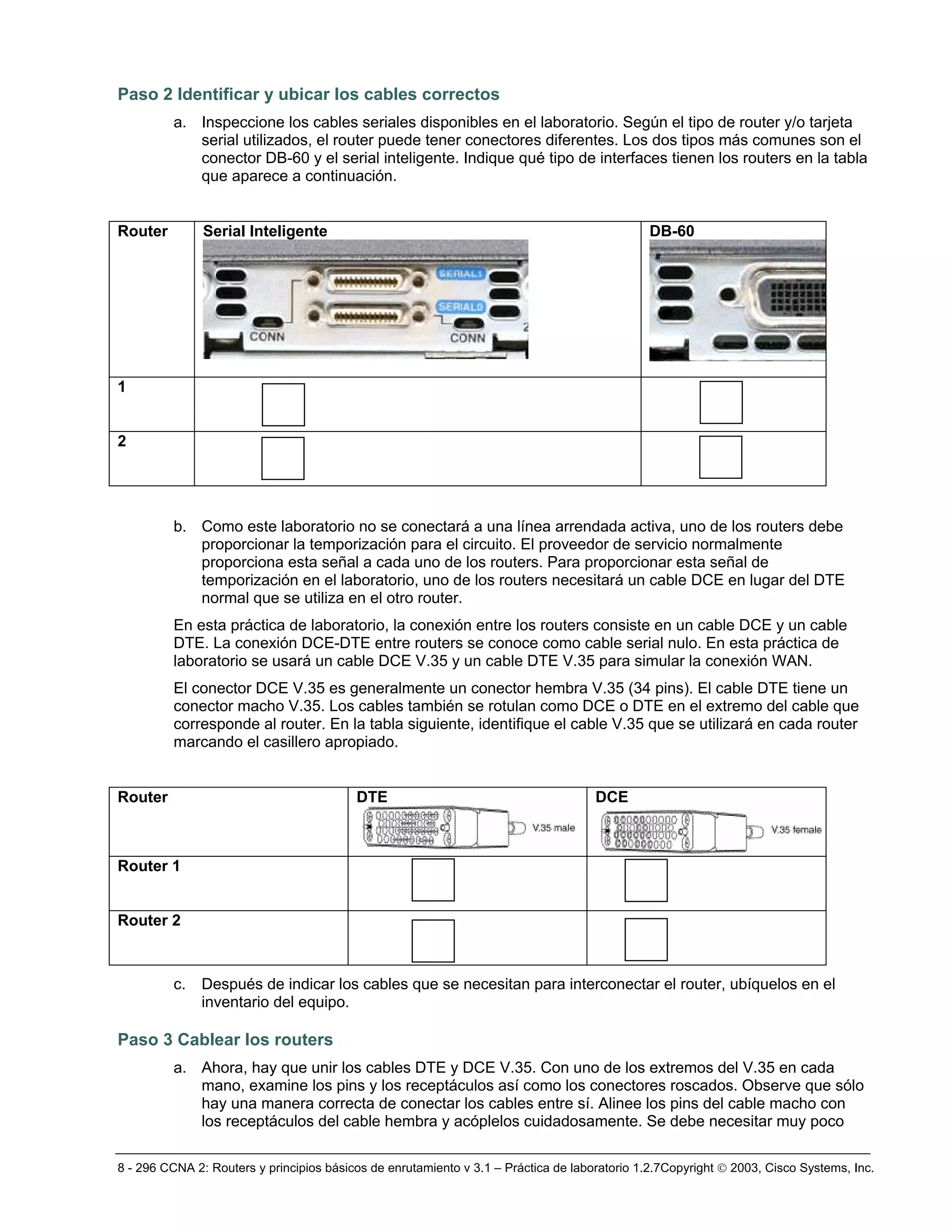

Paso 2 Identificar y ubicar los cables correctos
a. Inspeccione los cables seriales disponibles en el laboratorio. Según el tipo de router y/o tarjeta
serial utilizados, el router puede tener conectores diferentes. Los dos tipos más comunes son el
conector DB-60 y el serial inteligente. Indique qué tipo de interfaces tienen los routers en la tabla
que aparece a continuación.
Router Serial Inteligente DB-60
1
2
b. Como este laboratorio no se conectará a una línea arrendada activa, uno de los routers debe
proporcionar la temporización para el circuito. El proveedor de servicio normalmente
proporciona esta señal a cada uno de los routers. Para proporcionar esta señal de
temporización en el laboratorio, uno de los routers necesitará un cable DCE en lugar del DTE
normal que se utiliza en el otro router.
En esta práctica de laboratorio, la conexión entre los routers consiste en un cable DCE y un cable
DTE. La conexión DCE-DTE entre routers se conoce como cable serial nulo. En esta práctica de
laboratorio se usará un cable DCE V.35 y un cable DTE V.35 para simular la conexión WAN.
El conector DCE V.35 es generalmente un conector hembra V.35 (34 pins). El cable DTE tiene un
conector macho V.35. Los cables también se rotulan como DCE o DTE en el extremo del cable que
corresponde al router. En la tabla siguiente, identifique el cable V.35 que se utilizará en cada router
marcando el casillero apropiado.
Router DTE DCE
Router 1
Router 2
c. Después de indicar los cables que se necesitan para interconectar el router, ubíquelos en el
inventario del equipo.
Paso 3 Cablear los routers
a. Ahora, hay que unir los cables DTE y DCE V.35. Con uno de los extremos del V.35 en cada
mano, examine los pins y los receptáculos así como los conectores roscados. Observe que sólo
hay una manera correcta de conectar los cables entre sí. Alinee los pins del cable macho con
los receptáculos del cable hembra y acóplelos cuidadosamente. Se debe necesitar muy poco

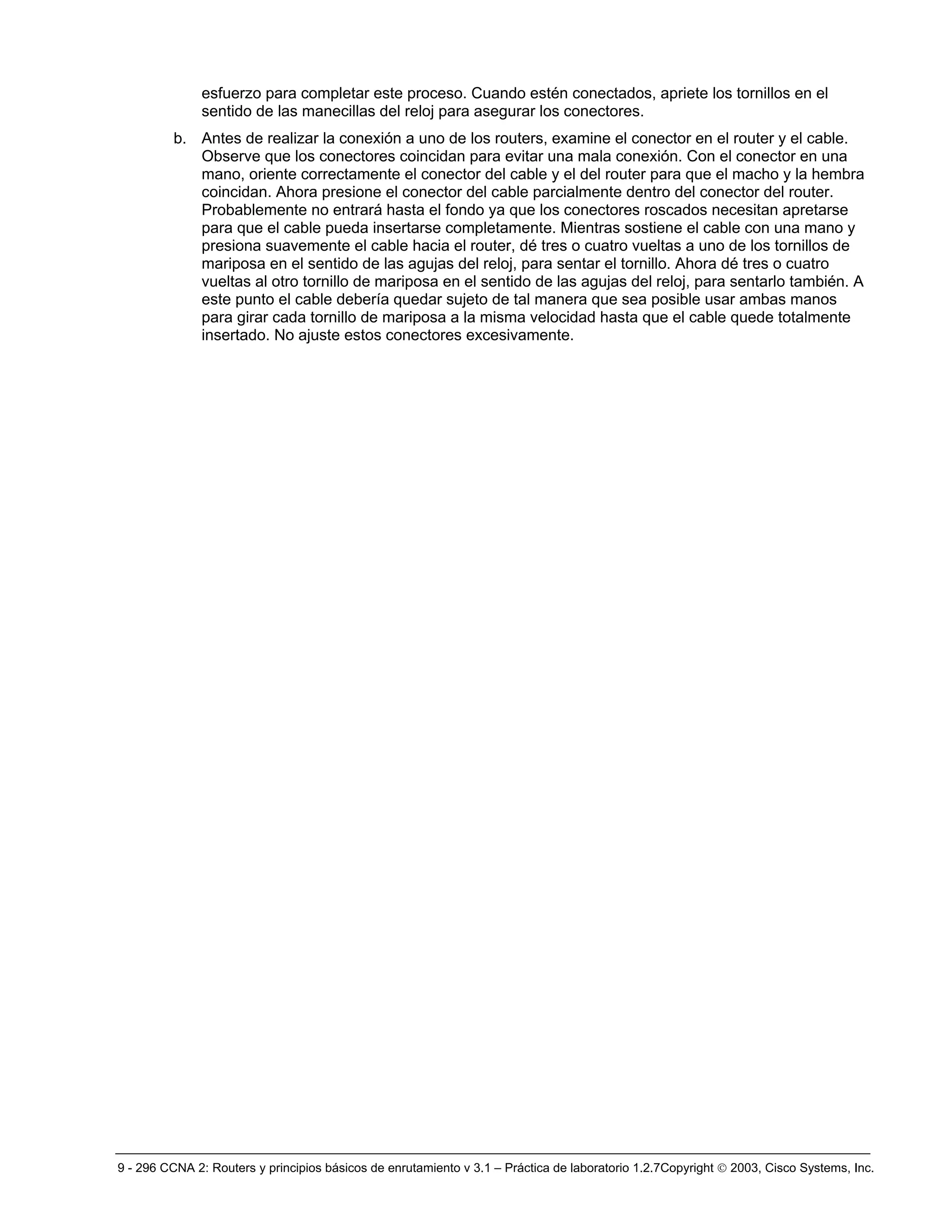

esfuerzo para completar este proceso. Cuando estén conectados, apriete los tornillos en el
sentido de las manecillas del reloj para asegurar los conectores.
b. Antes de realizar la conexión a uno de los routers, examine el conector en el router y el cable.
Observe que los conectores coincidan para evitar una mala conexión. Con el conector en una
mano, oriente correctamente el conector del cable y el del router para que el macho y la hembra
coincidan. Ahora presione el conector del cable parcialmente dentro del conector del router.
Probablemente no entrará hasta el fondo ya que los conectores roscados necesitan apretarse
para que el cable pueda insertarse completamente. Mientras sostiene el cable con una mano y
presiona suavemente el cable hacia el router, dé tres o cuatro vueltas a uno de los tornillos de
mariposa en el sentido de las agujas del reloj, para sentar el tornillo. Ahora dé tres o cuatro
vueltas al otro tornillo de mariposa en el sentido de las agujas del reloj, para sentarlo también. A
este punto el cable debería quedar sujeto de tal manera que sea posible usar ambas manos
para girar cada tornillo de mariposa a la misma velocidad hasta que el cable quede totalmente
insertado. No ajuste estos conectores excesivamente.

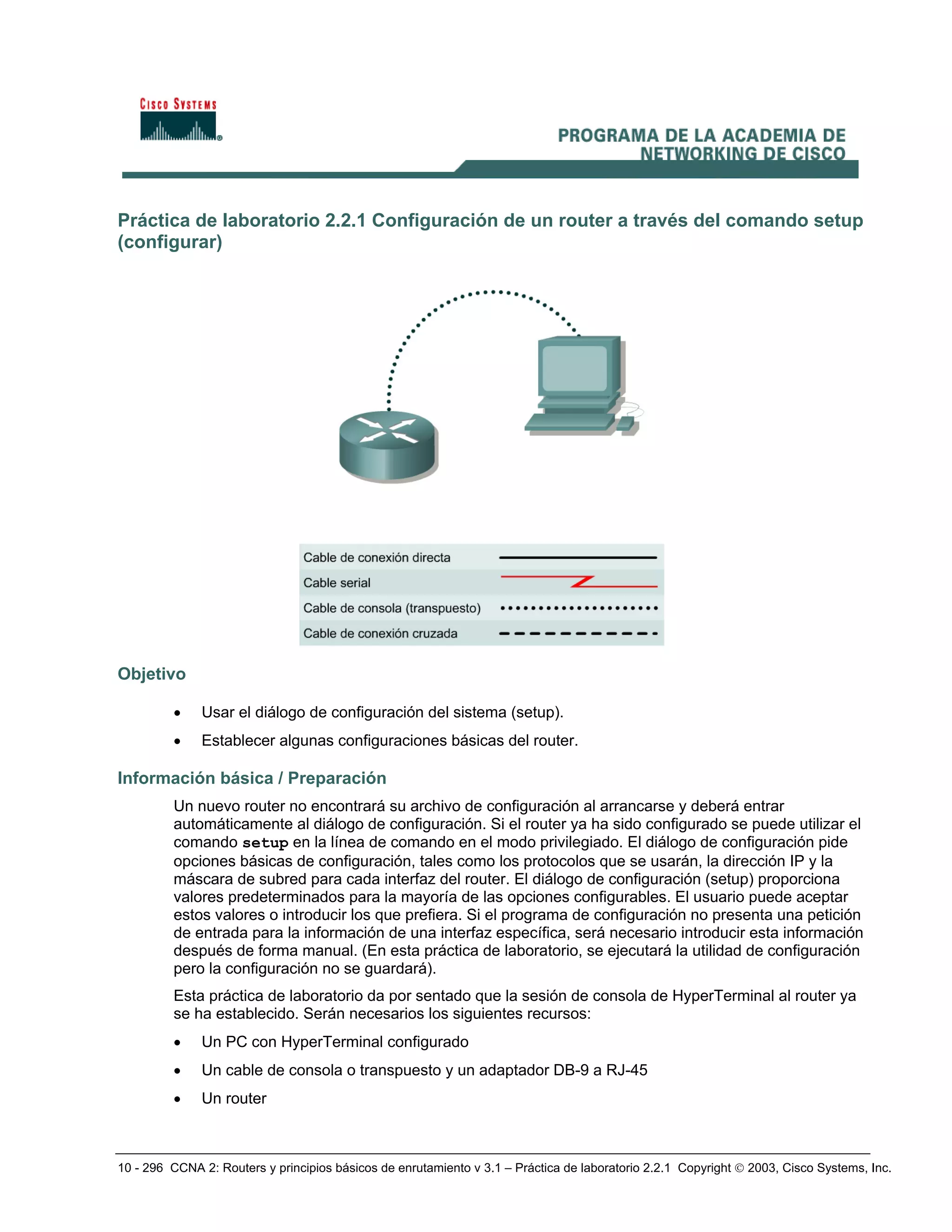

Práctica de laboratorio 2.2.1 Configuración de un router a través del comando setup
(configurar)
Objetivo
• Usar el diálogo de configuración del sistema (setup).
• Establecer algunas configuraciones básicas del router.
Un nuevo router no encontrará su archivo de configuración al arrancarse y deberá entrar
automáticamente al diálogo de configuración. Si el router ya ha sido configurado se puede utilizar el
comando setup en la línea de comando en el modo privilegiado. El diálogo de configuración pide
opciones básicas de configuración, tales como los protocolos que se usarán, la dirección IP y la
máscara de subred para cada interfaz del router. El diálogo de configuración (setup) proporciona
valores predeterminados para la mayoría de las opciones configurables. El usuario puede aceptar
estos valores o introducir los que prefiera. Si el programa de configuración no presenta una petición
de entrada para la información de una interfaz específica, será necesario introducir esta información
después de forma manual. (En esta práctica de laboratorio, se ejecutará la utilidad de configuración
pero la configuración no se guardará).
Esta práctica de laboratorio da por sentado que la sesión de consola de HyperTerminal al router ya
se ha establecido. Serán necesarios los siguientes recursos:
• Un PC con HyperTerminal configurado
• Un cable de consola o transpuesto y un adaptador DB-9 a RJ-45
• Un router

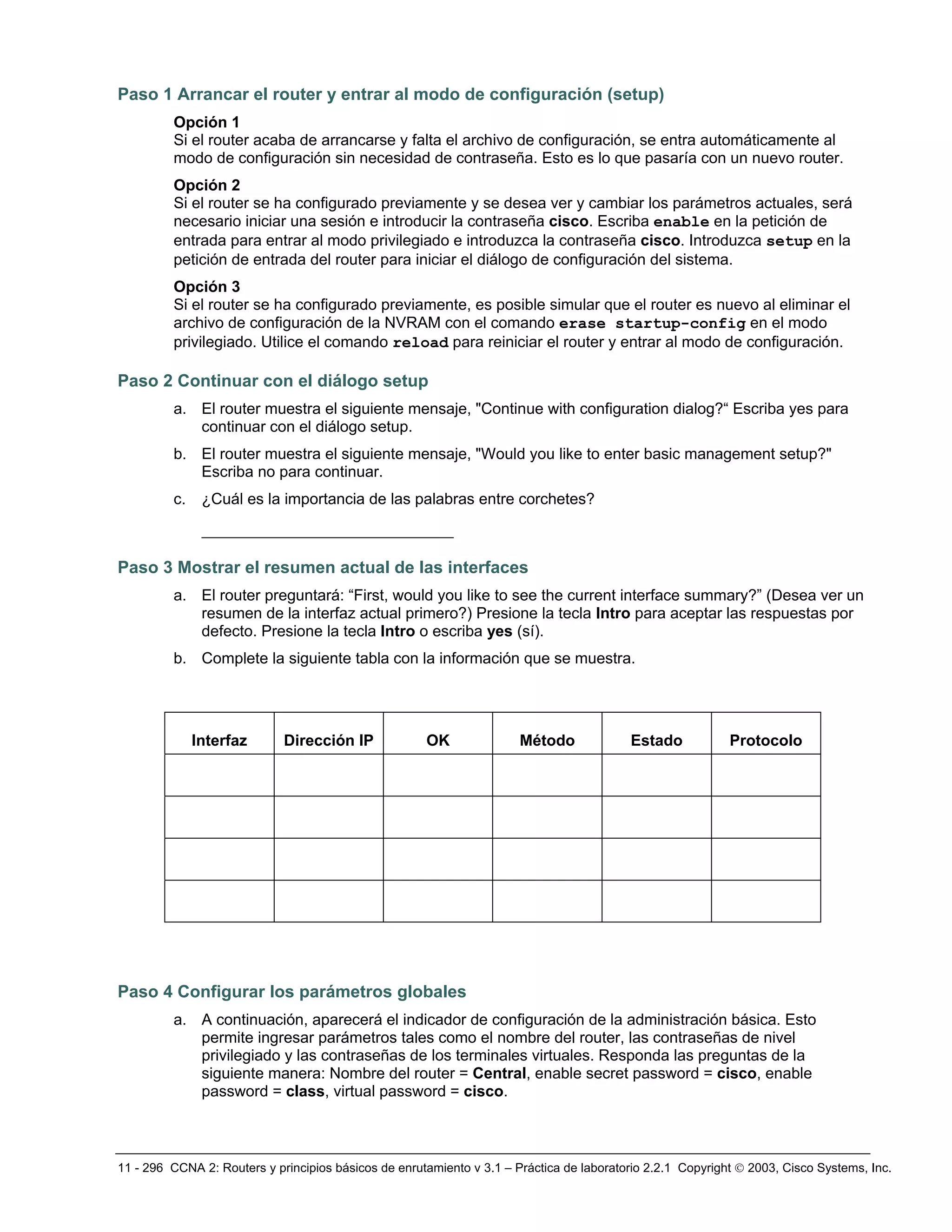

Paso 1 Arrancar el router y entrar al modo de configuración (setup)
Opción 1
Si el router acaba de arrancarse y falta el archivo de configuración, se entra automáticamente al
modo de configuración sin necesidad de contraseña. Esto es lo que pasaría con un nuevo router.
Opción 2
Si el router se ha configurado previamente y se desea ver y cambiar los parámetros actuales, será
necesario iniciar una sesión e introducir la contraseña cisco. Escriba enable en la petición de
entrada para entrar al modo privilegiado e introduzca la contraseña cisco. Introduzca setup en la
petición de entrada del router para iniciar el diálogo de configuración del sistema.
Opción 3
Si el router se ha configurado previamente, es posible simular que el router es nuevo al eliminar el
archivo de configuración de la NVRAM con el comando erase startup-config en el modo
privilegiado. Utilice el comando reload para reiniciar el router y entrar al modo de configuración.
Paso 2 Continuar con el diálogo setup
a. El router muestra el siguiente mensaje, "Continue with configuration dialog?“ Escriba yes para
continuar con el diálogo setup.
b. El router muestra el siguiente mensaje, "Would you like to enter basic management setup?"
Escriba no para continuar.
c. ¿Cuál es la importancia de las palabras entre corchetes?
___________________________
Paso 3 Mostrar el resumen actual de las interfaces
a. El router preguntará: “First, would you like to see the current interface summary?” (Desea ver un
resumen de la interfaz actual primero?) Presione la tecla Intro para aceptar las respuestas por
defecto. Presione la tecla Intro o escriba yes (sí).
b. Complete la siguiente tabla con la información que se muestra.
Interfaz Dirección IP OK Método Estado Protocolo
Paso 4 Configurar los parámetros globales
a. A continuación, aparecerá el indicador de configuración de la administración básica. Esto
permite ingresar parámetros tales como el nombre del router, las contraseñas de nivel
privilegiado y las contraseñas de los terminales virtuales. Responda las preguntas de la
siguiente manera: Nombre del router = Central, enable secret password = cisco, enable
password = class, virtual password = cisco.

b. Luego aparecerán los indicadores para ingresar varios parámetros incluyendo la configuración
de SNMP y de los protocolos enrutados y de enrutamiento. Responda no a estos indicadores
excepto al indicador Configure IP?
Paso 5 Configurar los parámetros de interfaz
a. Desde este punto en adelante, los indicadores variarán dependiendo de las interfaces
disponibles en el router. Complete los pasos del diálogo de configuración (setup) según sea
apropiado.
Paso 6 Guión de comandos de configuración
a. El router muestra el guión de comandos de configuración creado y luego pregunta si desea
guardar la configuración.
b. Responda no cuando le pregunten si desea usar o no la configuración creada.
c. Si la respuesta fue afirmativa cuando le preguntaron si deseaba o no usar la configuración
creada, donde se guardaría esta información?
Nota: Recuerde que el diálogo de configuración “setup” no permite la entrada de información
clave como, por ejemplo, la velocidad de reloj para las interfaces DCE. Esta información tiene
que introducirse después.
Una vez completados los pasos anteriores, desconéctese escribiendo exit (salir). Apague el router.

Práctica de laboratorio 2.2.4 Establecer una sesión de consola con HyperTerminal
Objetivo
• Conectar un router y una estación de trabajo con un cable de consola.
• Configurar HyperTerminal para establecer una sesión de consola con el router.
HyperTerminal es un programa sencillo de emulación de terminal basado en Windows que se puede
utilizar para conectarse al puerto de consola del router. Un PC con HyperTerminal proporciona al
router un teclado y un monitor. Conectarse al puerto de consola por medio de un cable transpuesto
y HyperTerminal es la forma más básica de acceder a un router para verificar y cambiar su
configuración.
Establezca una red similar a la del diagrama anterior. Se puede usar cualquier router que cumpla
con los requisitos de interfaz. Entre las posibles opciones están los routers 800, 1600, 1700, 2500,
2600 o una combinación de los mismos. Serán necesarios los siguientes recursos:
• Una estación de trabajo con una interfaz serial e HyperTerminal instalado
• Un router Cisco
• Un cable de consola (transpuesto) para conectar la estación de trabajo al router
Paso 1 Configuración básica del router
a. Conecte un cable transpuesto al puerto de consola del router y el otro extremo al puerto COM 1
del PC con un adaptador DB-9 o DB-25. Esto se debe completar antes de encender cualquier
dispositivo.

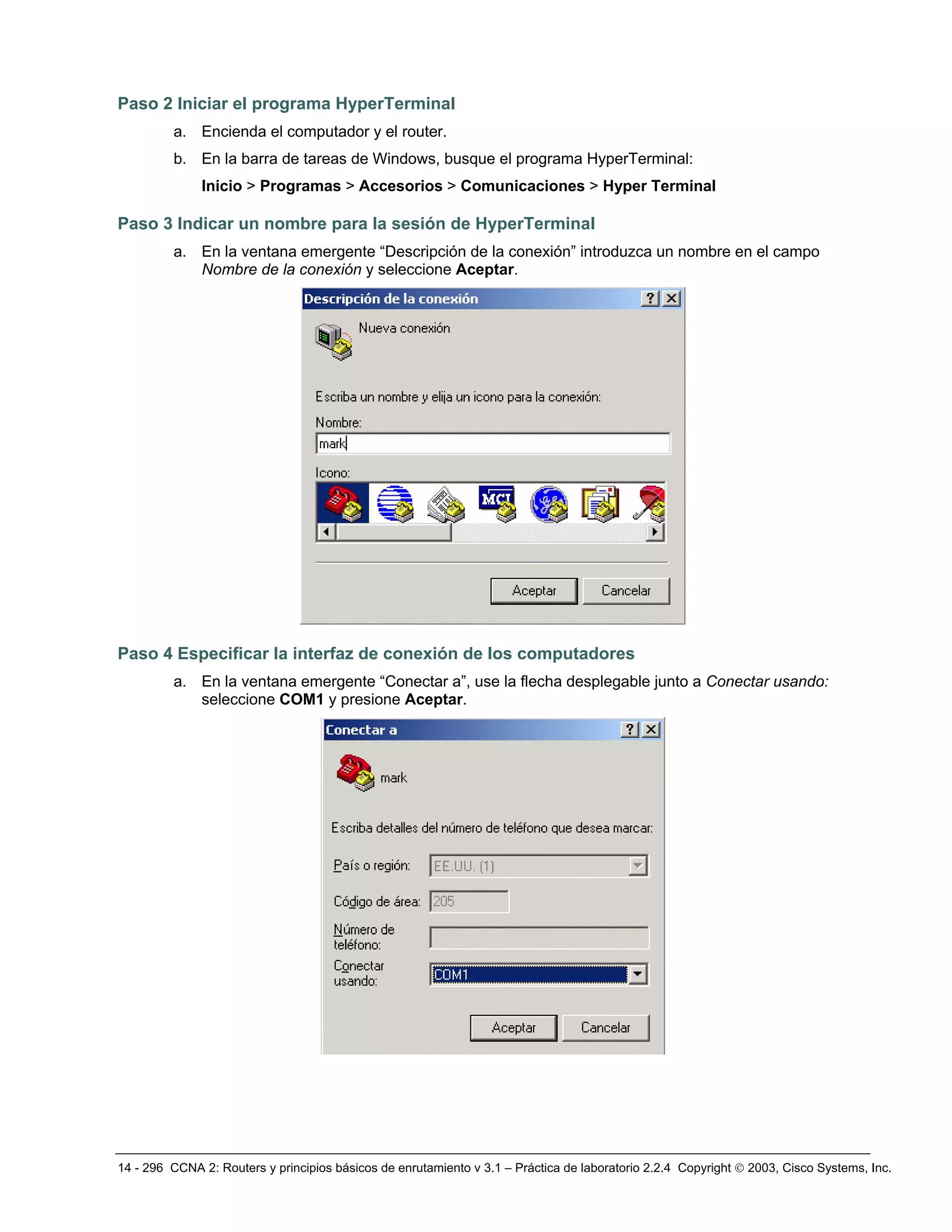

Paso 2 Iniciar el programa HyperTerminal
a. Encienda el computador y el router.
b. En la barra de tareas de Windows, busque el programa HyperTerminal:
Inicio > Programas > Accesorios > Comunicaciones > Hyper Terminal
Paso 3 Indicar un nombre para la sesión de HyperTerminal
a. En la ventana emergente “Descripción de la conexión” introduzca un nombre en el campo
Nombre de la conexión y seleccione Aceptar.
Paso 4 Especificar la interfaz de conexión de los computadores
a. En la ventana emergente “Conectar a”, use la flecha desplegable junto a Conectar usando:
seleccione COM1 y presione Aceptar.

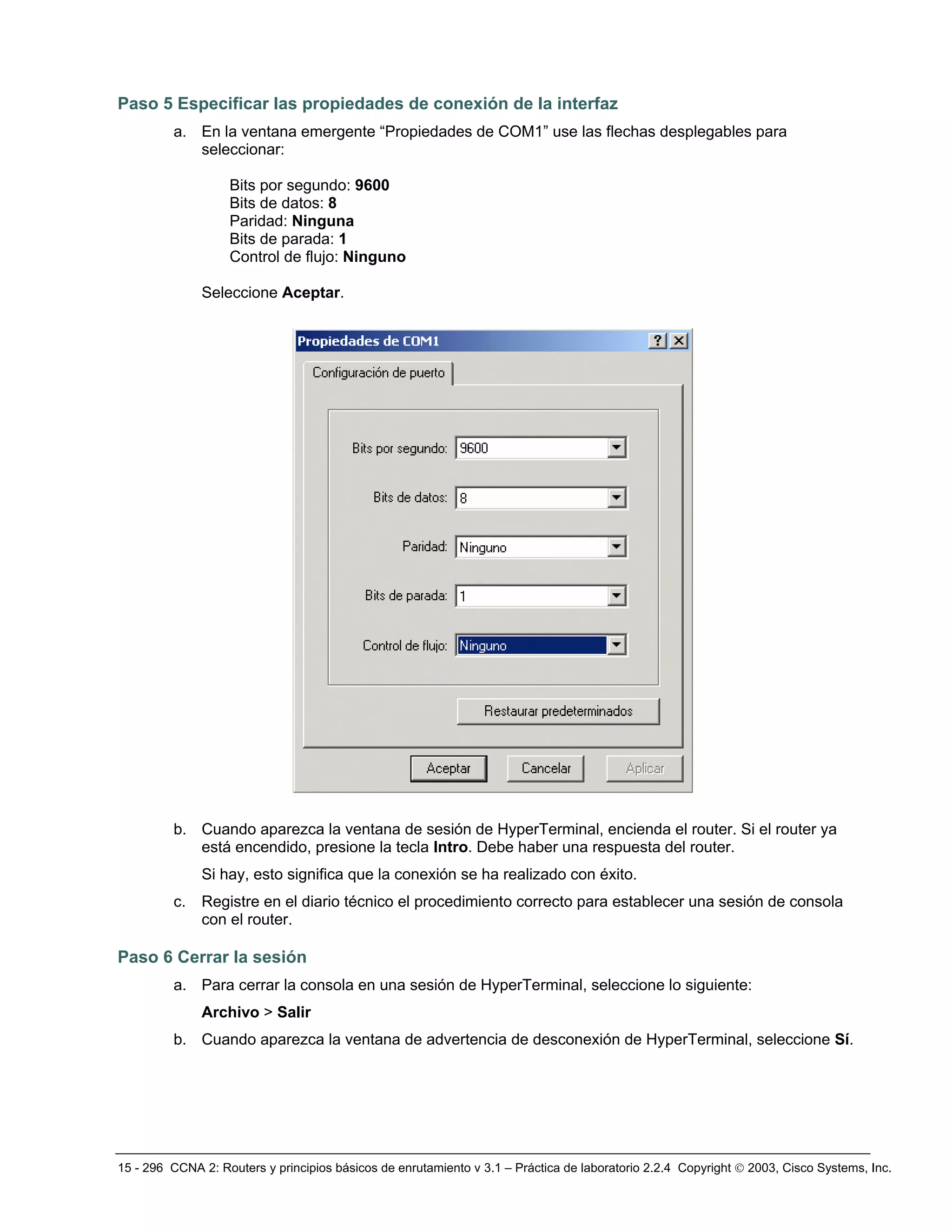

Paso 5 Especificar las propiedades de conexión de la interfaz
a. En la ventana emergente “Propiedades de COM1” use las flechas desplegables para
seleccionar:
Bits por segundo: 9600
Bits de datos: 8
Paridad: Ninguna
Bits de parada: 1
Control de flujo: Ninguno
Seleccione Aceptar.
b. Cuando aparezca la ventana de sesión de HyperTerminal, encienda el router. Si el router ya
está encendido, presione la tecla Intro. Debe haber una respuesta del router.
Si hay, esto significa que la conexión se ha realizado con éxito.
c. Registre en el diario técnico el procedimiento correcto para establecer una sesión de consola
con el router.
Paso 6 Cerrar la sesión
a. Para cerrar la consola en una sesión de HyperTerminal, seleccione lo siguiente:
Archivo > Salir

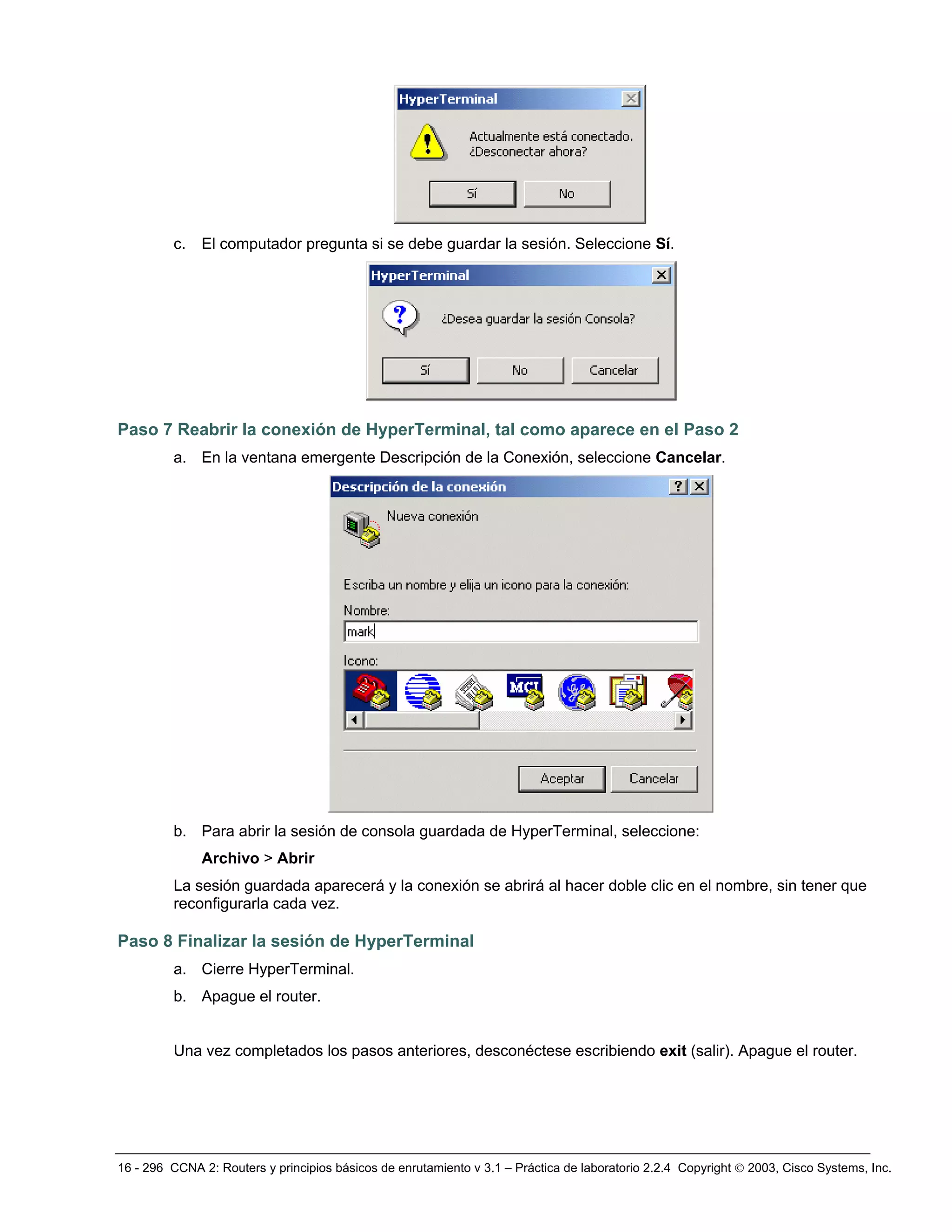

b. Cuando aparezca la ventana de advertencia de desconexión de HyperTerminal, seleccione Sí.

c. El computador pregunta si se debe guardar la sesión. Seleccione Sí.
Paso 7 Reabrir la conexión de HyperTerminal, tal como aparece en el Paso 2
a. En la ventana emergente Descripción de la Conexión, seleccione Cancelar.
b. Para abrir la sesión de consola guardada de HyperTerminal, seleccione:
Archivo > Abrir
La sesión guardada aparecerá y la conexión se abrirá al hacer doble clic en el nombre, sin tener que
reconfigurarla cada vez.
Paso 8 Finalizar la sesión de HyperTerminal
a. Cierre HyperTerminal.
b. Apague el router.

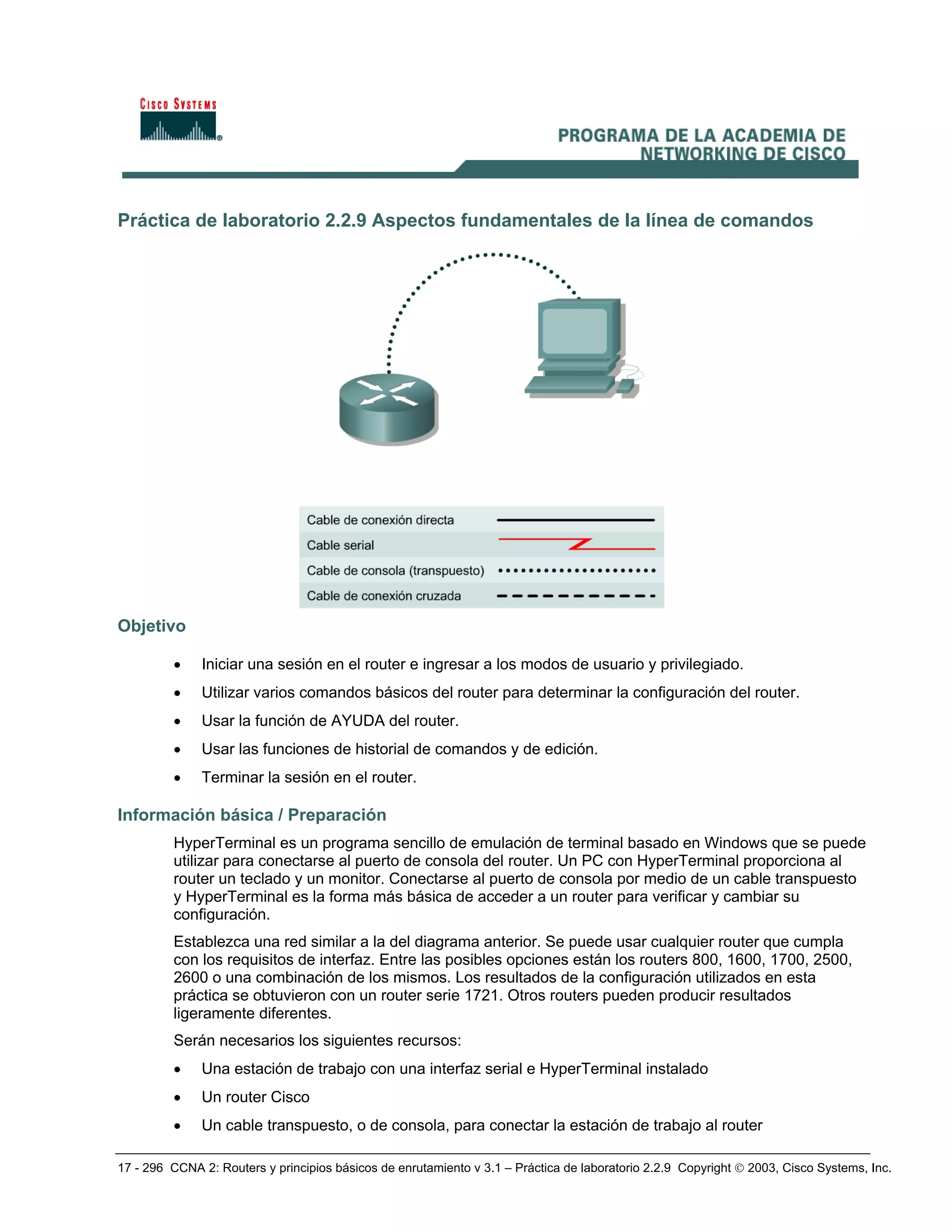

Práctica de laboratorio 2.2.9 Aspectos fundamentales de la línea de comandos
Objetivo
• Iniciar una sesión en el router e ingresar a los modos de usuario y privilegiado.
• Utilizar varios comandos básicos del router para determinar la configuración del router.
• Usar la función de AYUDA del router.
• Usar las funciones de historial de comandos y de edición.
• Terminar la sesión en el router.
HyperTerminal es un programa sencillo de emulación de terminal basado en Windows que se puede
utilizar para conectarse al puerto de consola del router. Un PC con HyperTerminal proporciona al
router un teclado y un monitor. Conectarse al puerto de consola por medio de un cable transpuesto
y HyperTerminal es la forma más básica de acceder a un router para verificar y cambiar su
configuración.
2600 o una combinación de los mismos. Los resultados de la configuración utilizados en esta
práctica se obtuvieron con un router serie 1721. Otros routers pueden producir resultados
ligeramente diferentes.
Serán necesarios los siguientes recursos:
• Una estación de trabajo con una interfaz serial e HyperTerminal instalado
• Un router Cisco
• Un cable transpuesto, o de consola, para conectar la estación de trabajo al router

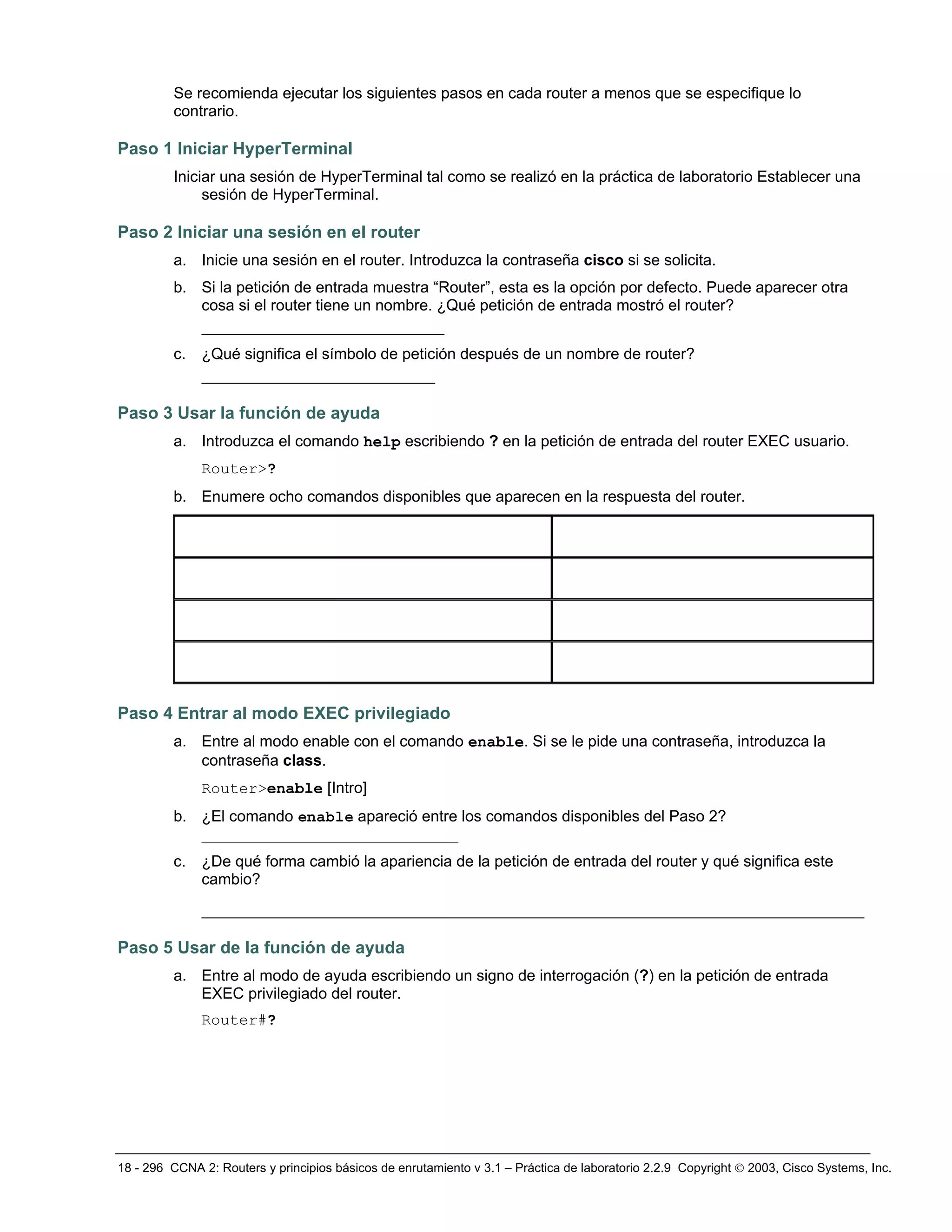

Se recomienda ejecutar los siguientes pasos en cada router a menos que se especifique lo
contrario.
Paso 1 Iniciar HyperTerminal
Iniciar una sesión de HyperTerminal tal como se realizó en la práctica de laboratorio Establecer una
sesión de HyperTerminal.
Paso 2 Iniciar una sesión en el router
a. Inicie una sesión en el router. Introduzca la contraseña cisco si se solicita.
b. Si la petición de entrada muestra “Router”, esta es la opción por defecto. Puede aparecer otra
cosa si el router tiene un nombre. ¿Qué petición de entrada mostró el router?
__________________________
c. ¿Qué significa el símbolo de petición después de un nombre de router?
_________________________
Paso 3 Usar la función de ayuda
a. Introduzca el comando help escribiendo ? en la petición de entrada del router EXEC usuario.
Router>?
b. Enumere ocho comandos disponibles que aparecen en la respuesta del router.
Paso 4 Entrar al modo EXEC privilegiado
a. Entre al modo enable con el comando enable. Si se le pide una contraseña, introduzca la
contraseña class.
Router>enable [Intro]
b. ¿El comando enable apareció entre los comandos disponibles del Paso 2?
_________________________________
c. ¿De qué forma cambió la apariencia de la petición de entrada del router y qué significa este
cambio?
_______________________________________________________________________
Paso 5 Usar de la función de ayuda
a. Entre al modo de ayuda escribiendo un signo de interrogación (?) en la petición de entrada
EXEC privilegiado del router.
Router#?

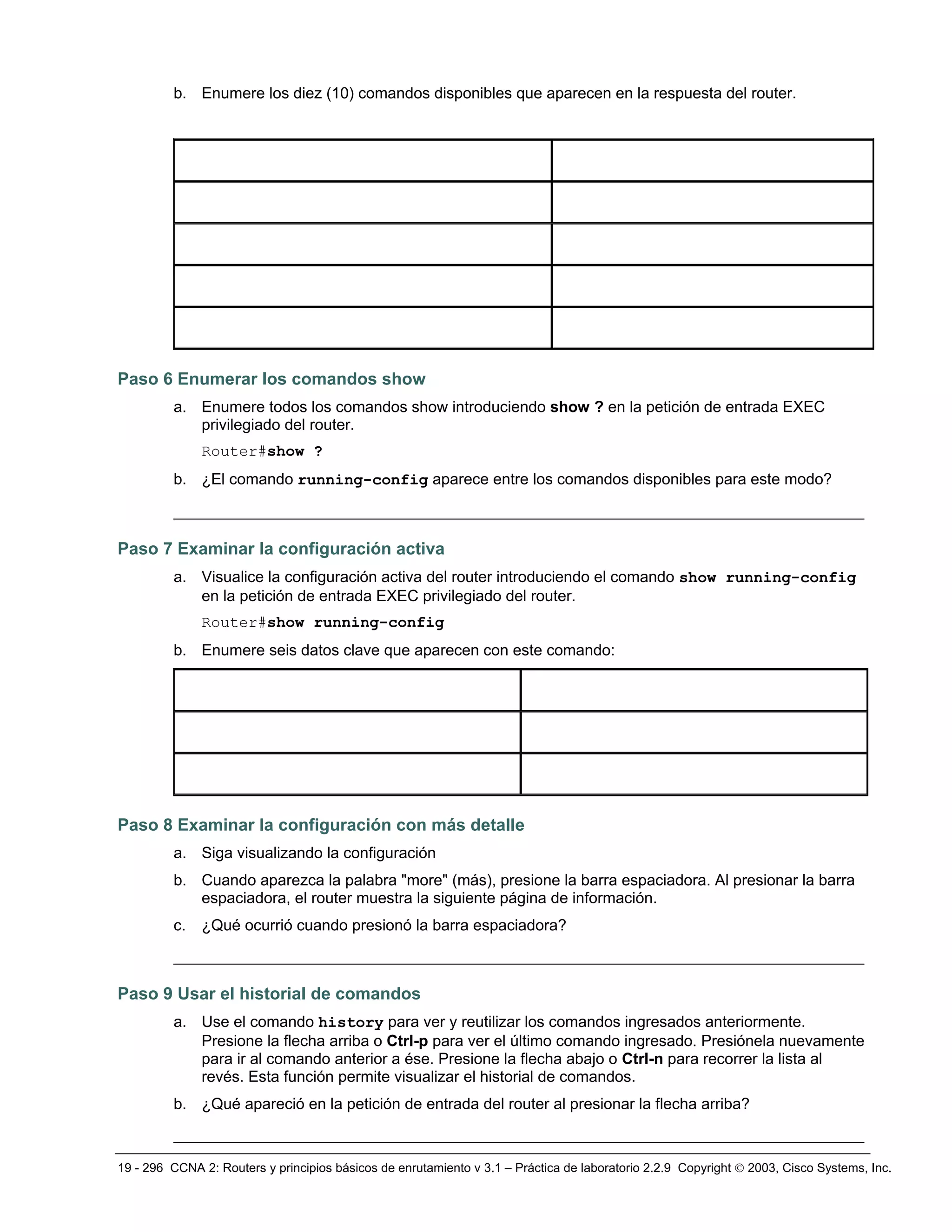

b. Enumere los diez (10) comandos disponibles que aparecen en la respuesta del router.
Paso 6 Enumerar los comandos show
a. Enumere todos los comandos show introduciendo show ? en la petición de entrada EXEC
privilegiado del router.
Router#show ?
b. ¿El comando running-config aparece entre los comandos disponibles para este modo?
__________________________________________________________________________
Paso 7 Examinar la configuración activa
a. Visualice la configuración activa del router introduciendo el comando show running-config
en la petición de entrada EXEC privilegiado del router.
Router#show running-config
b. Enumere seis datos clave que aparecen con este comando:
Paso 8 Examinar la configuración con más detalle
a. Siga visualizando la configuración
b. Cuando aparezca la palabra "more" (más), presione la barra espaciadora. Al presionar la barra
espaciadora, el router muestra la siguiente página de información.
c. ¿Qué ocurrió cuando presionó la barra espaciadora?
__________________________________________________________________________
Paso 9 Usar el historial de comandos
a. Use el comando history para ver y reutilizar los comandos ingresados anteriormente.
Presione la flecha arriba o Ctrl-p para ver el último comando ingresado. Presiónela nuevamente
para ir al comando anterior a ése. Presione la flecha abajo o Ctrl-n para recorrer la lista al
revés. Esta función permite visualizar el historial de comandos.
b. ¿Qué apareció en la petición de entrada del router al presionar la flecha arriba?
__________________________________________________________________________

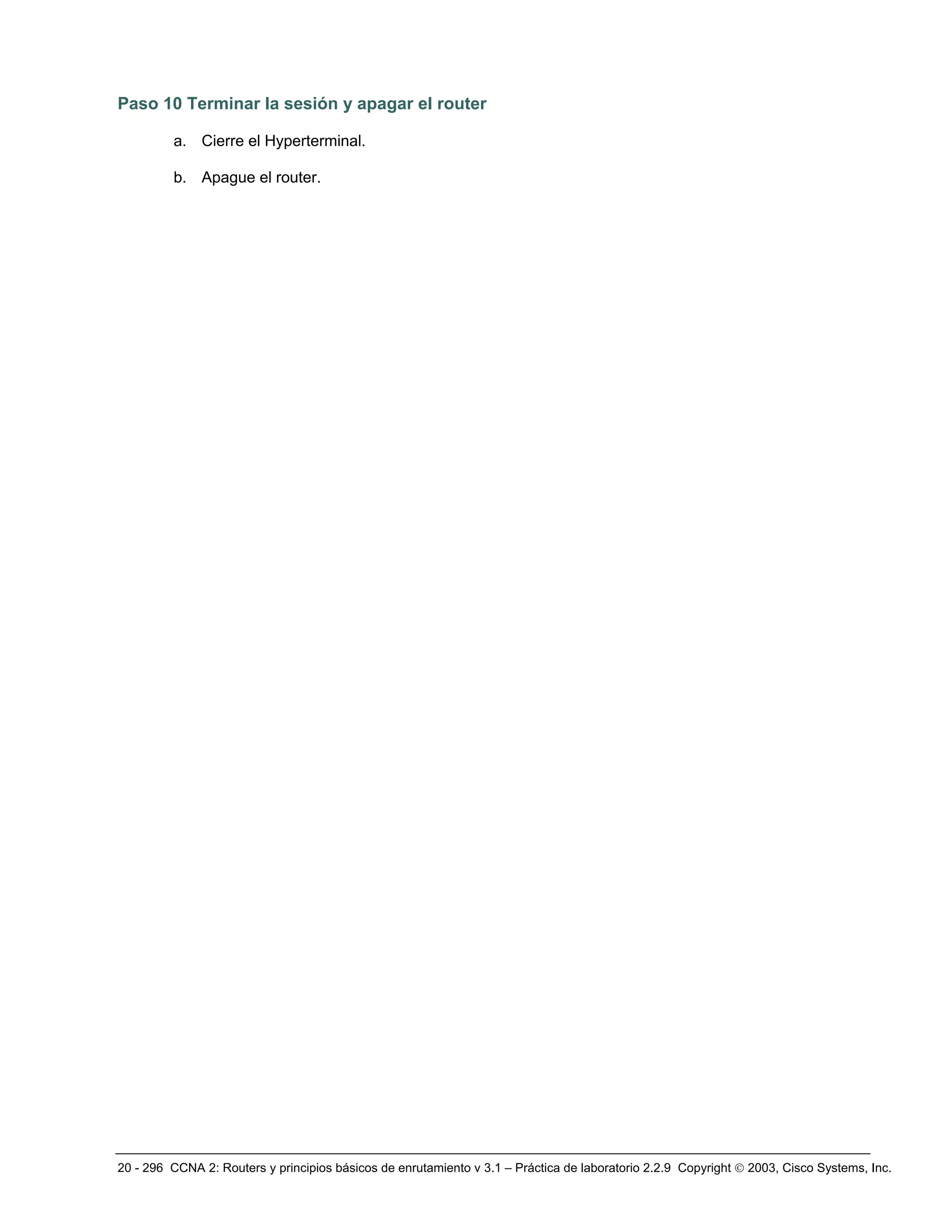

Paso 10 Terminar la sesión y apagar el router
a. Cierre el Hyperterminal.
b. Apague el router.

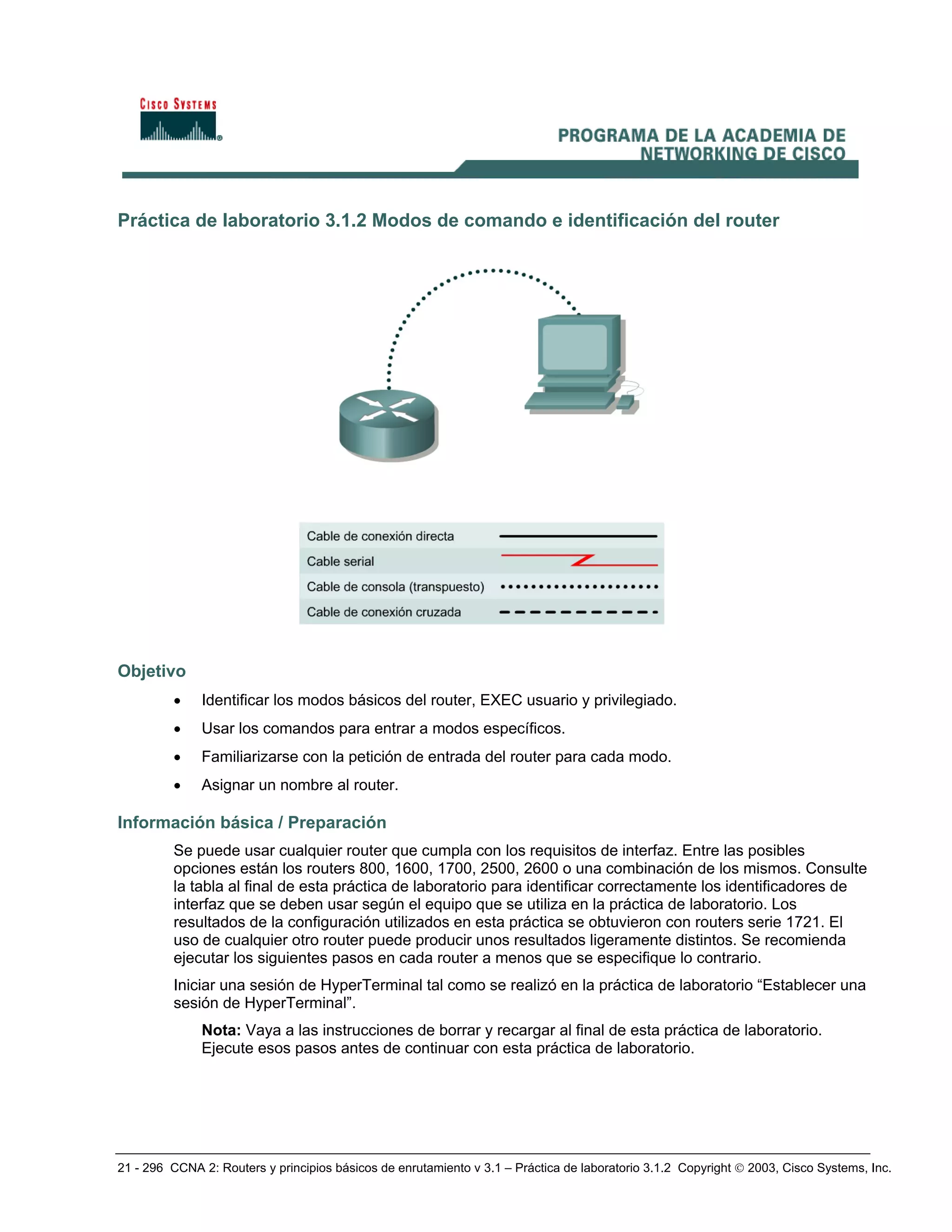

Práctica de laboratorio 3.1.2 Modos de comando e identificación del router
Objetivo
• Identificar los modos básicos del router, EXEC usuario y privilegiado.
• Usar los comandos para entrar a modos específicos.
• Familiarizarse con la petición de entrada del router para cada modo.
• Asignar un nombre al router.
Se puede usar cualquier router que cumpla con los requisitos de interfaz. Entre las posibles
opciones están los routers 800, 1600, 1700, 2500, 2600 o una combinación de los mismos. Consulte

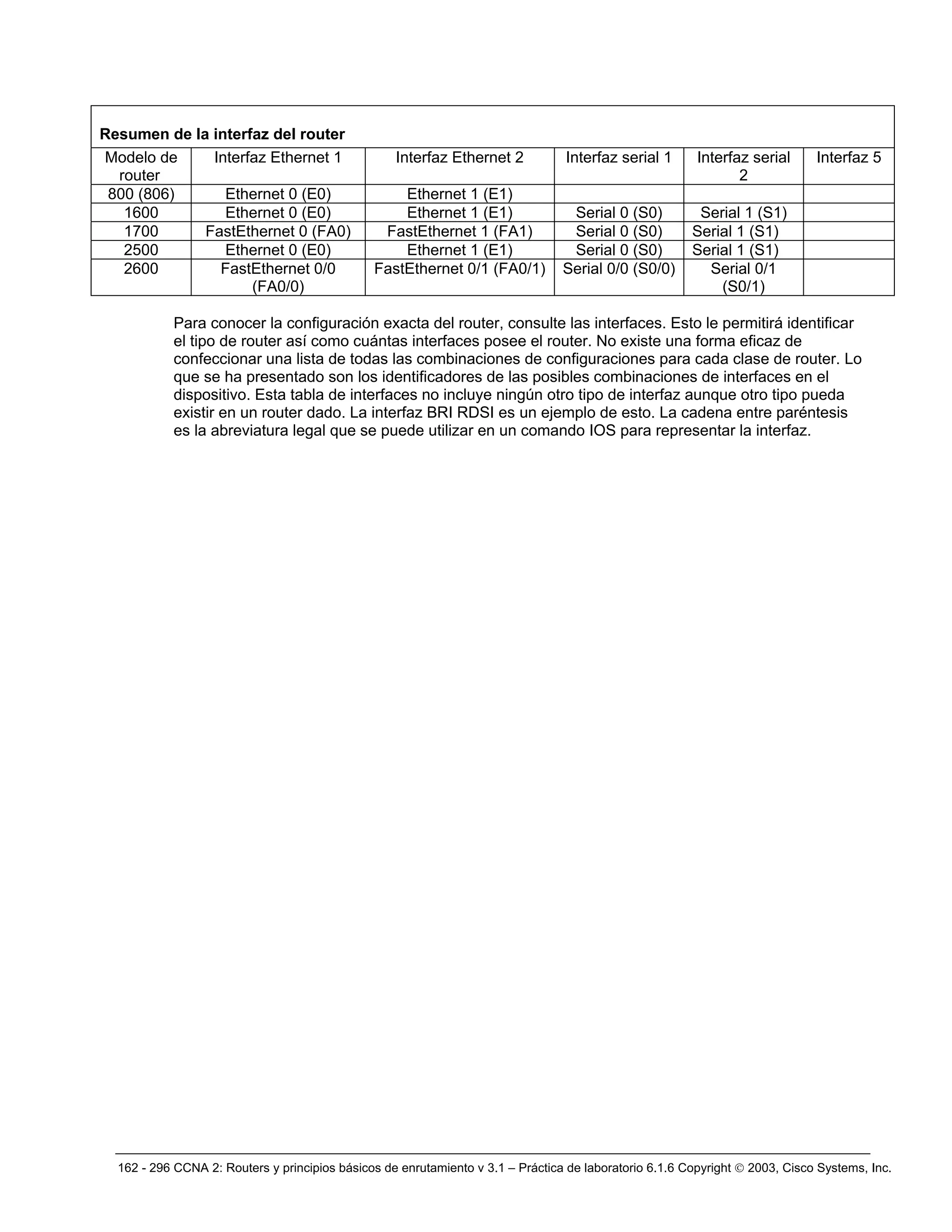

la tabla al final de esta práctica de laboratorio para identificar correctamente los identificadores de
interfaz que se deben usar según el equipo que se utiliza en la práctica de laboratorio. Los
resultados de la configuración utilizados en esta práctica se obtuvieron con routers serie 1721. El
uso de cualquier otro router puede producir unos resultados ligeramente distintos. Se recomienda
ejecutar los siguientes pasos en cada router a menos que se especifique lo contrario.
Iniciar una sesión de HyperTerminal tal como se realizó en la práctica de laboratorio “Establecer una
sesión de HyperTerminal”.
Nota: Vaya a las instrucciones de borrar y recargar al final de esta práctica de laboratorio.
Ejecute esos pasos antes de continuar con esta práctica de laboratorio.

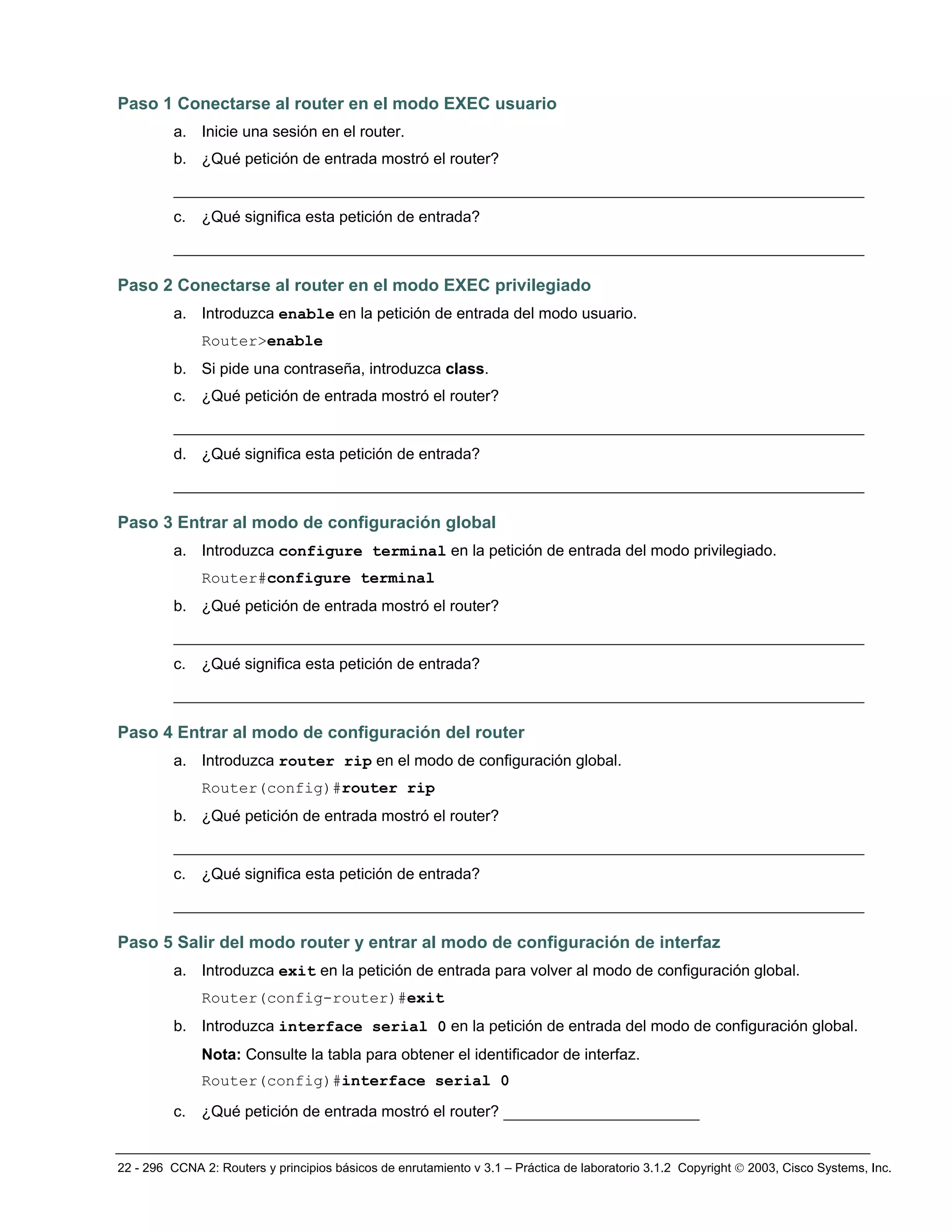

Paso 1 Conectarse al router en el modo EXEC usuario
a. Inicie una sesión en el router.
b. ¿Qué petición de entrada mostró el router?
__________________________________________________________________________
c. ¿Qué significa esta petición de entrada?
__________________________________________________________________________
Paso 2 Conectarse al router en el modo EXEC privilegiado
a. Introduzca enable en la petición de entrada del modo usuario.
Router>enable
b. Si pide una contraseña, introduzca class.
c. ¿Qué petición de entrada mostró el router?
__________________________________________________________________________
d. ¿Qué significa esta petición de entrada?
__________________________________________________________________________
Paso 3 Entrar al modo de configuración global
a. Introduzca configure terminal en la petición de entrada del modo privilegiado.
Router#configure terminal
__________________________________________________________________________
__________________________________________________________________________
Paso 4 Entrar al modo de configuración del router
a. Introduzca router rip en el modo de configuración global.
Router(config)#router rip
__________________________________________________________________________
__________________________________________________________________________
Paso 5 Salir del modo router y entrar al modo de configuración de interfaz
a. Introduzca exit en la petición de entrada para volver al modo de configuración global.
Router(config-router)#exit
b. Introduzca interface serial 0 en la petición de entrada del modo de configuración global.
Nota: Consulte la tabla para obtener el identificador de interfaz.
Router(config)#interface serial 0
c. ¿Qué petición de entrada mostró el router? _____________________

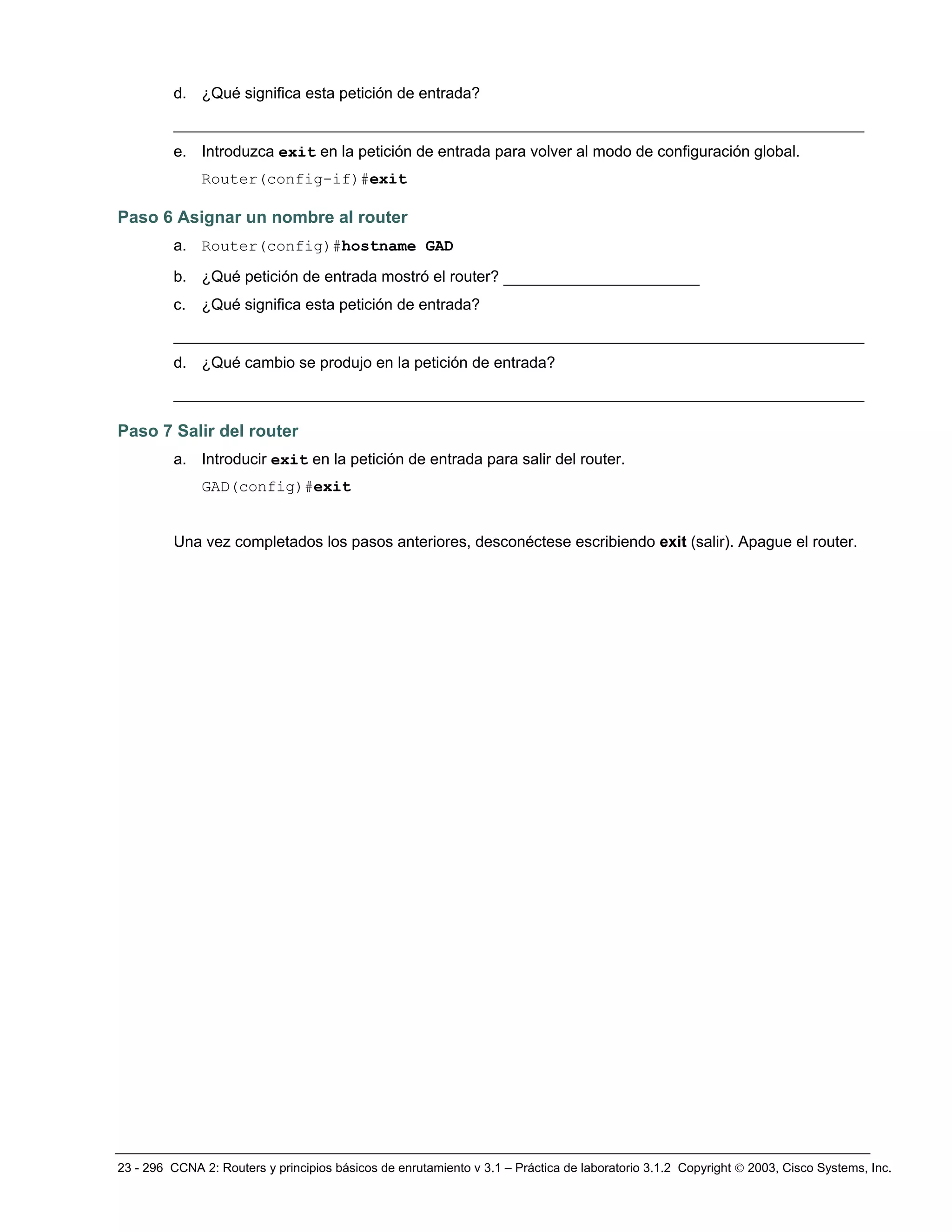

d. ¿Qué significa esta petición de entrada?
__________________________________________________________________________
e. Introduzca exit en la petición de entrada para volver al modo de configuración global.
Router(config-if)#exit
Paso 6 Asignar un nombre al router
a. Router(config)#hostname GAD
b. ¿Qué petición de entrada mostró el router? _____________________
__________________________________________________________________________
d. ¿Qué cambio se produjo en la petición de entrada?
__________________________________________________________________________
Paso 7 Salir del router
a. Introducir exit en la petición de entrada para salir del router.
GAD(config)#exit

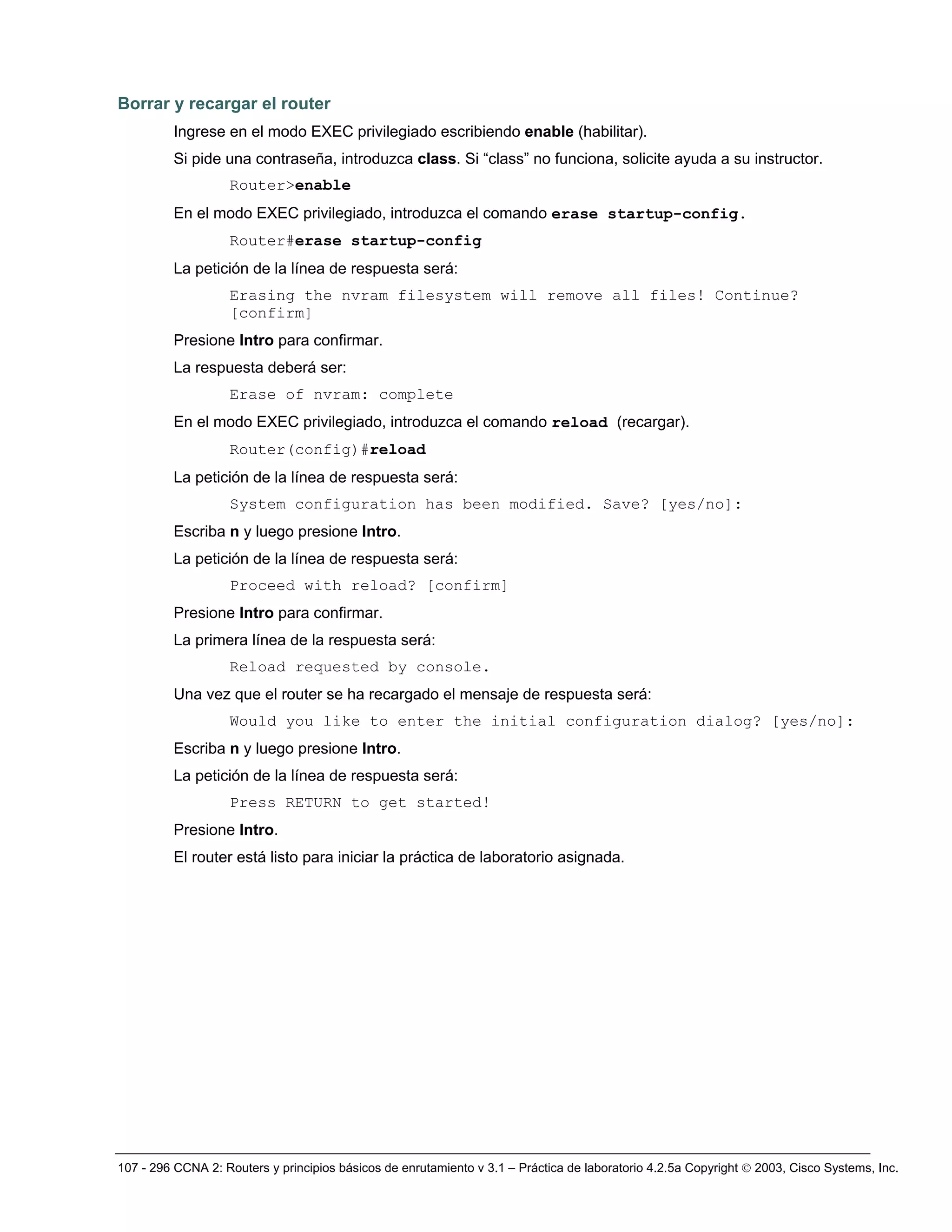

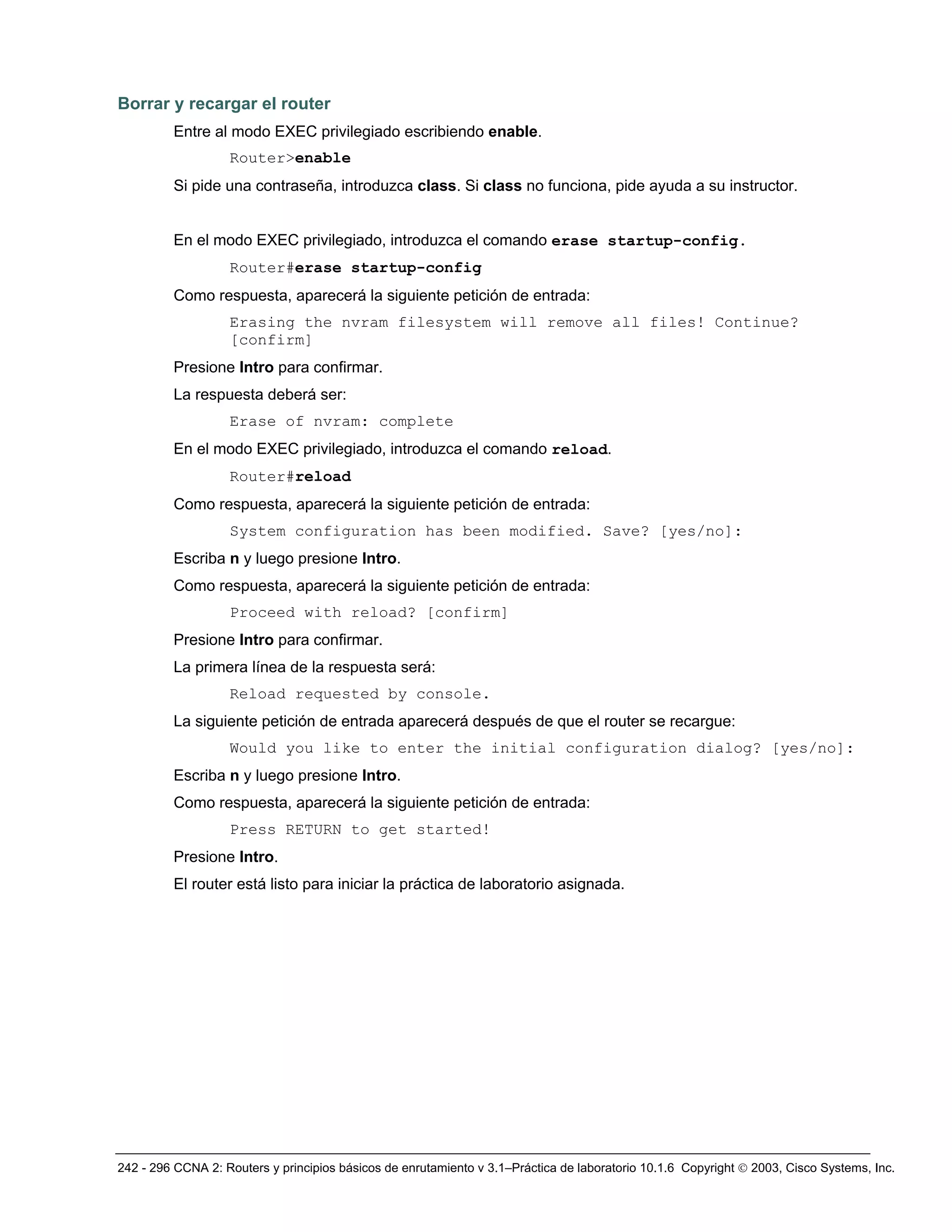

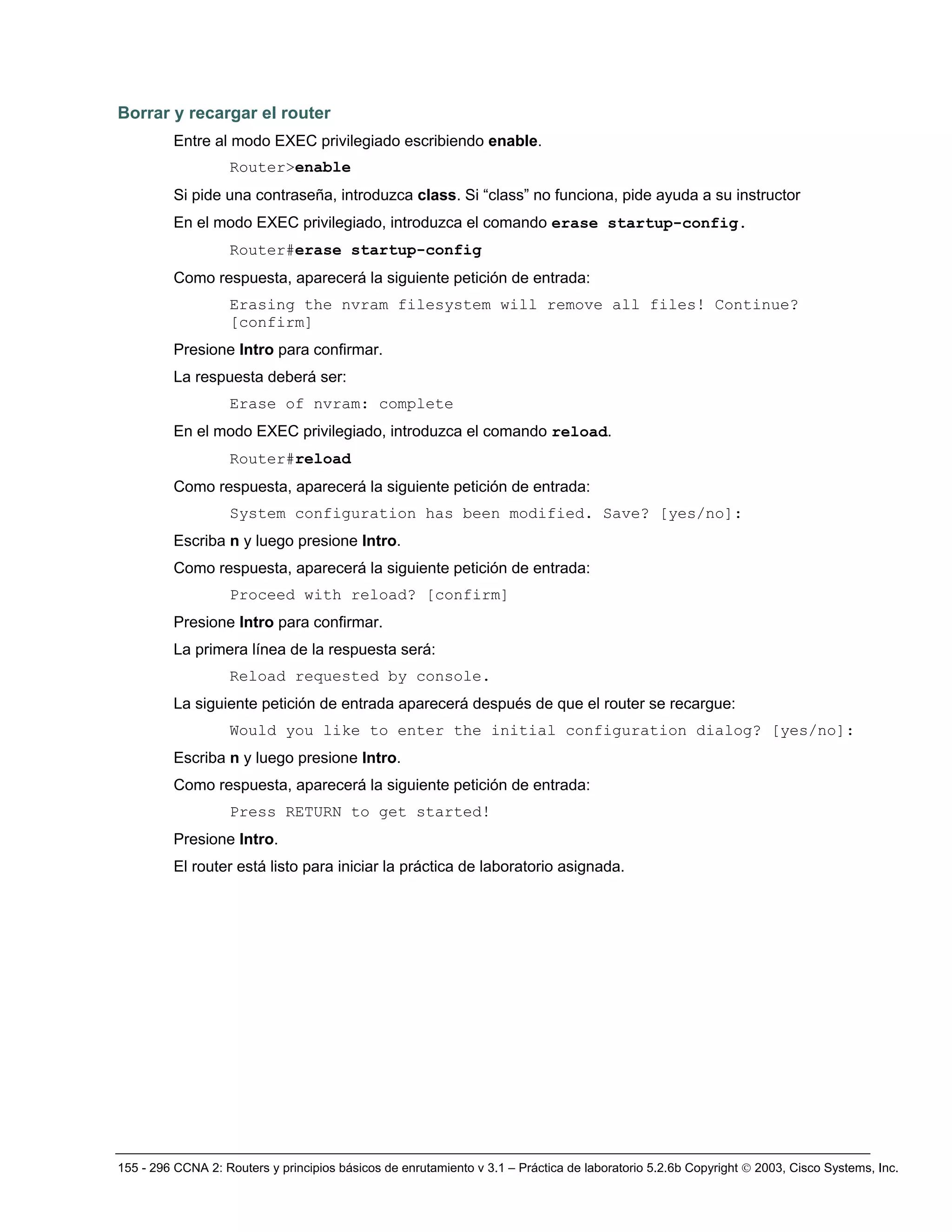

Borrar y recargar el router
Ingrese en el modo EXEC privilegiado escribiendo enable (habilitar).
Si pide una contraseña, introduzca class. Si “class” no funciona, solicite ayuda a su instructor.
Router>enable
En el modo EXEC privilegiado, introduzca el comando erase startup-config.
Router#erase startup-config
La petición de la línea de respuesta será:
Erasing the nvram filesystem will remove all files! Continue?
[confirm]
Presione Intro para confirmar.
La respuesta deberá ser:
Erase of nvram: complete
En el modo EXEC privilegiado, introduzca el comando reload (recargar).
Router#reload
System configuration has been modified. Save? [yes/no]:
Escriba n y luego presione Intro.
Proceed with reload? [confirm]
La primera línea de la respuesta será:
Reload requested by console.
Una vez que el router se ha recargado el mensaje de respuesta será:
Would you like to enter the initial configuration dialog? [yes/no]:
Press RETURN to get started!
Presione Intro.
El router está listo para que iniciar la práctica de laboratorio asignada.

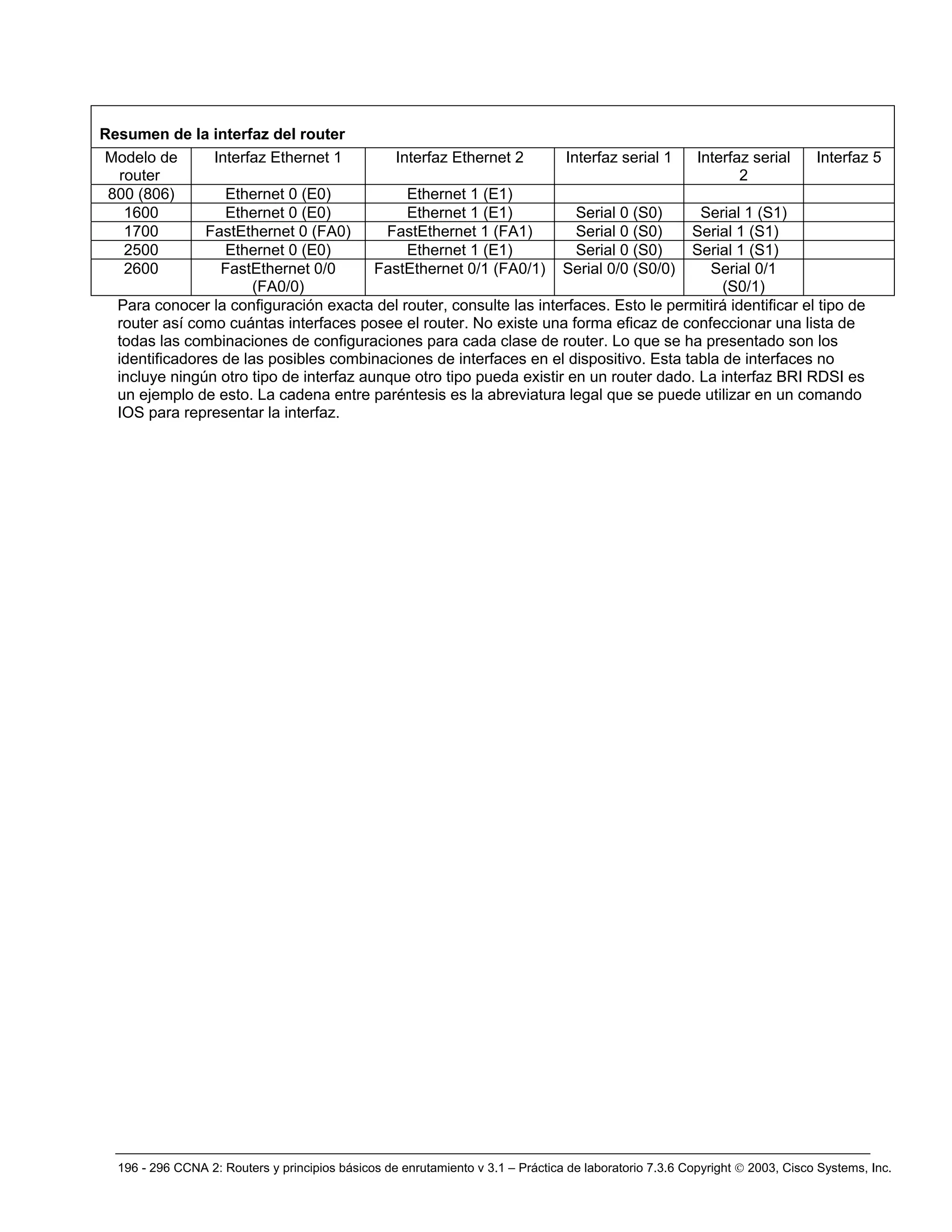

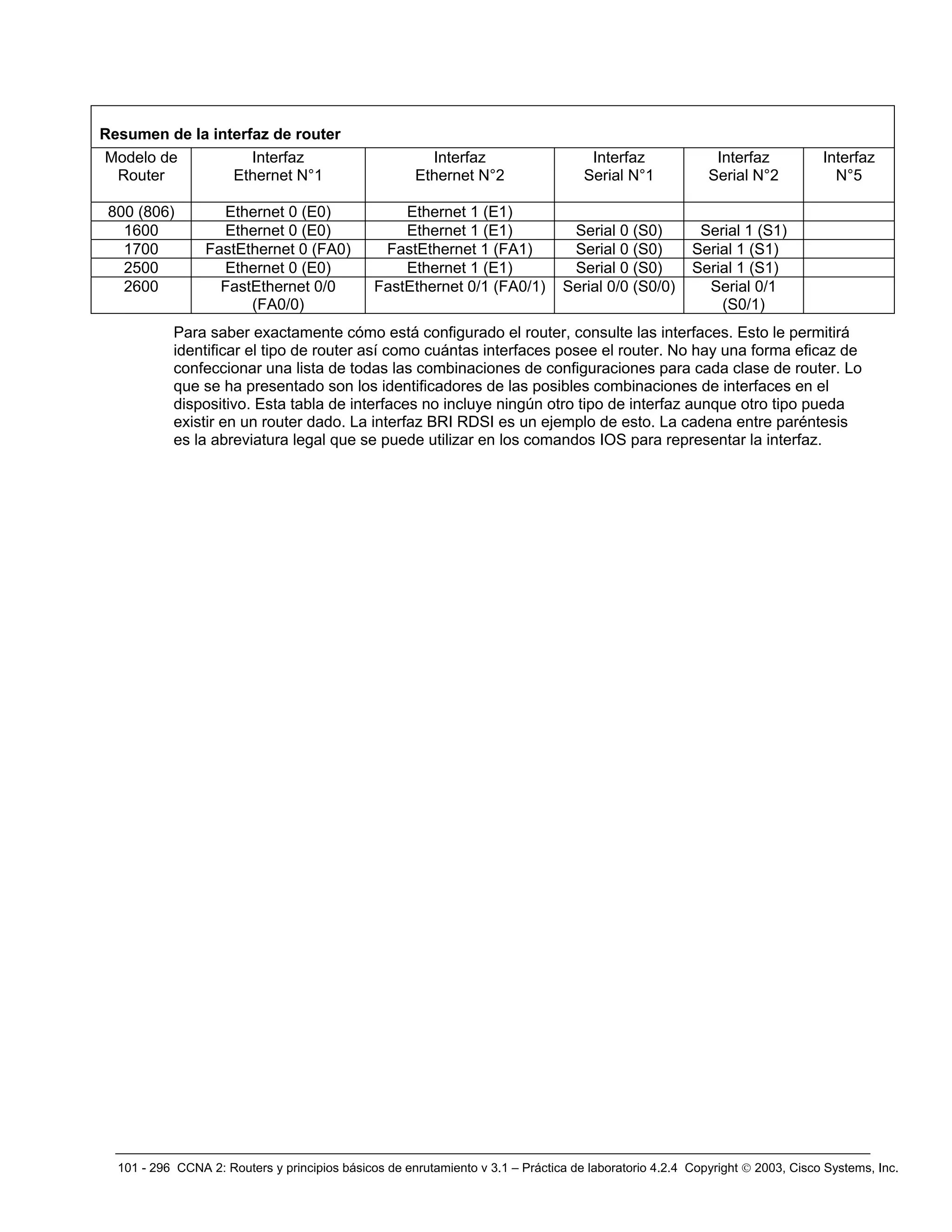

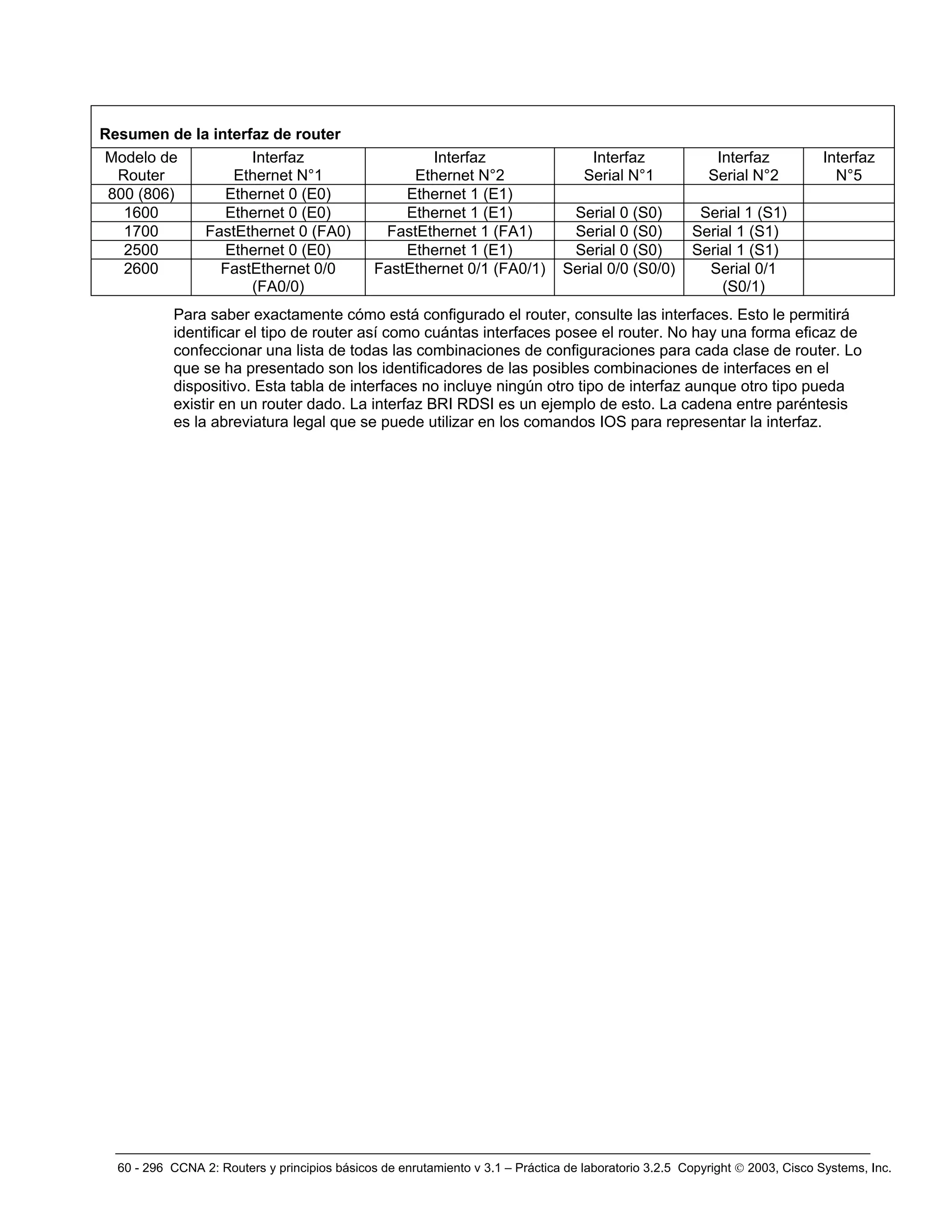

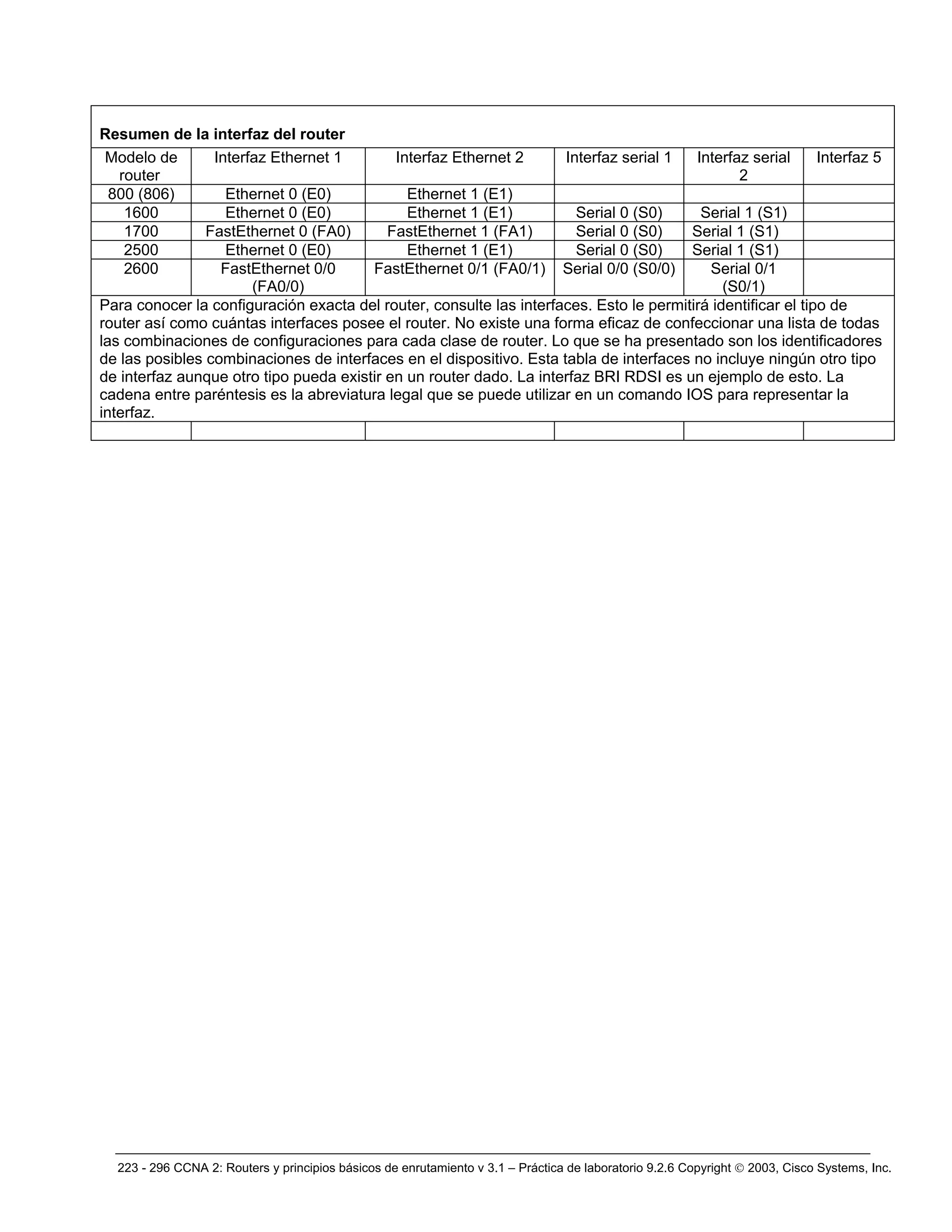

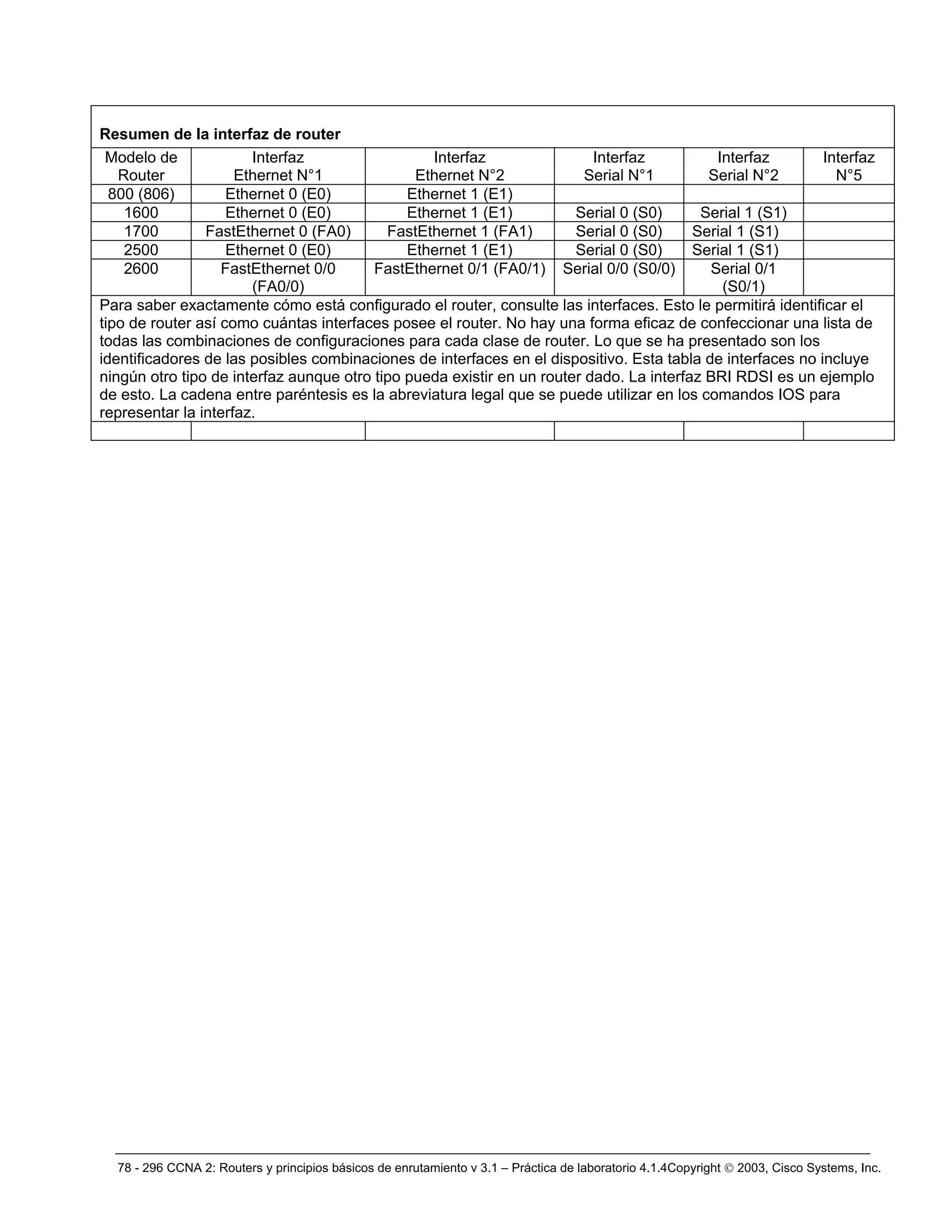

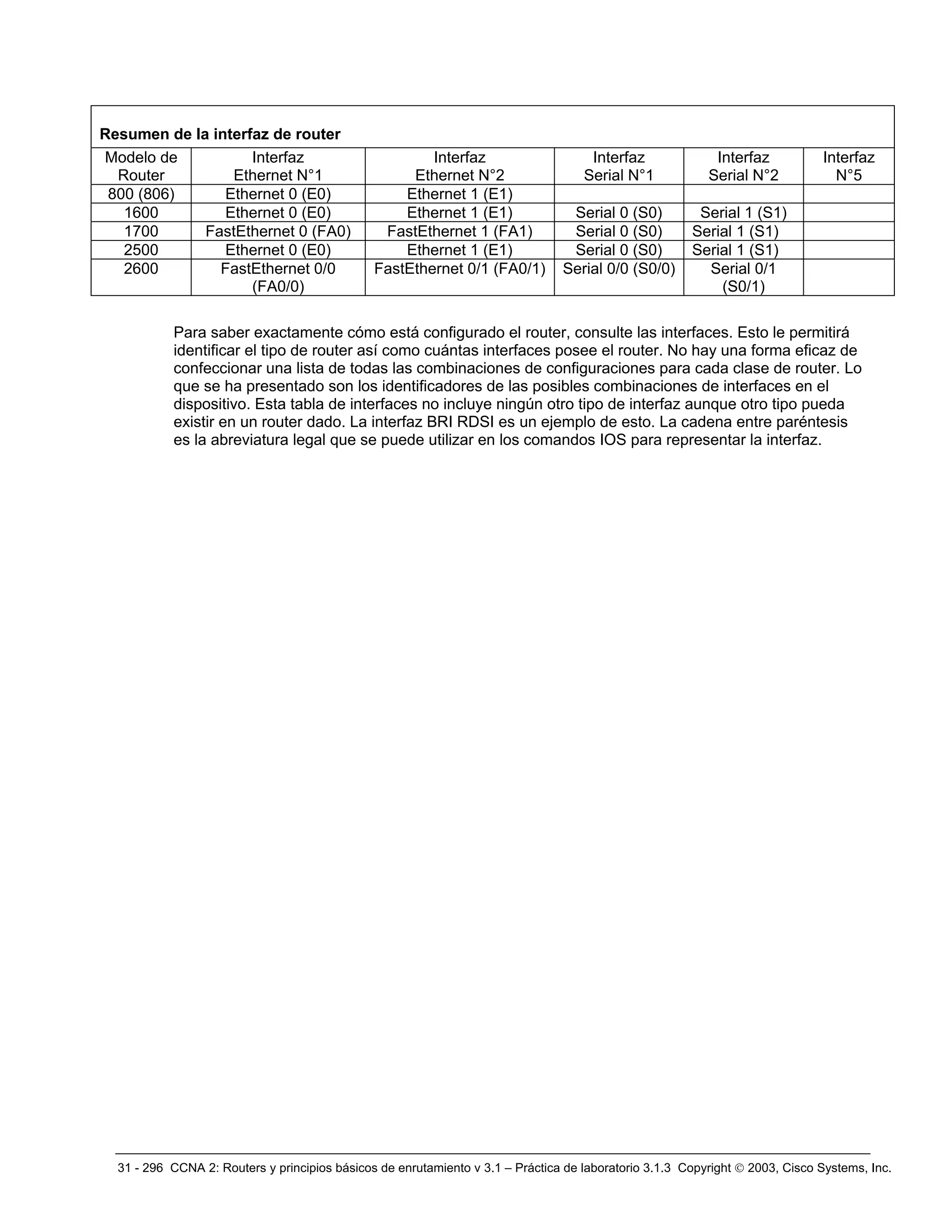

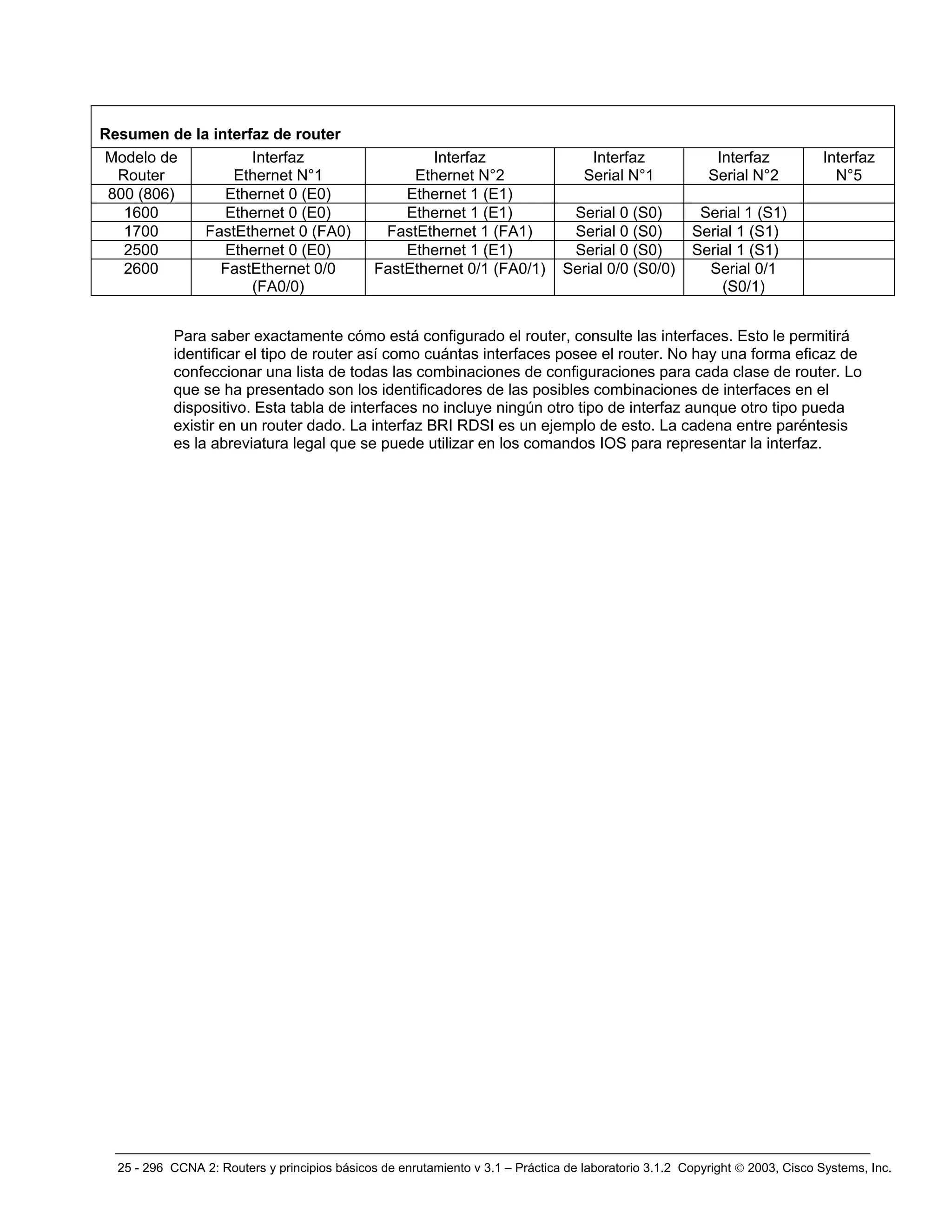

Resumen de la interfaz de router
Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
800 (806) Ethernet 0 (E0) Ethernet 1 (E1)
1600 Ethernet 0 (E0) Ethernet 1 (E1) Serial 0 (S0) Serial 1 (S1)
1700 FastEthernet 0 (FA0) FastEthernet 1 (FA1) Serial 0 (S0) Serial 1 (S1)
2600 FastEthernet 0/0
(FA0/0)
FastEthernet 0/1 (FA0/1) Serial 0/0 (S0/0) Serial 0/1
(S0/1)
Para saber exactamente cómo está configurado el router, consulte las interfaces. Esto le permitirá
identificar el tipo de router así como cuántas interfaces posee el router. No hay una forma eficaz de
confeccionar una lista de todas las combinaciones de configuraciones para cada clase de router. Lo
que se ha presentado son los identificadores de las posibles combinaciones de interfaces en el
dispositivo. Esta tabla de interfaces no incluye ningún otro tipo de interfaz aunque otro tipo pueda
existir en un router dado. La interfaz BRI RDSI es un ejemplo de esto. La cadena entre paréntesis
es la abreviatura legal que se puede utilizar en los comandos IOS para representar la interfaz.

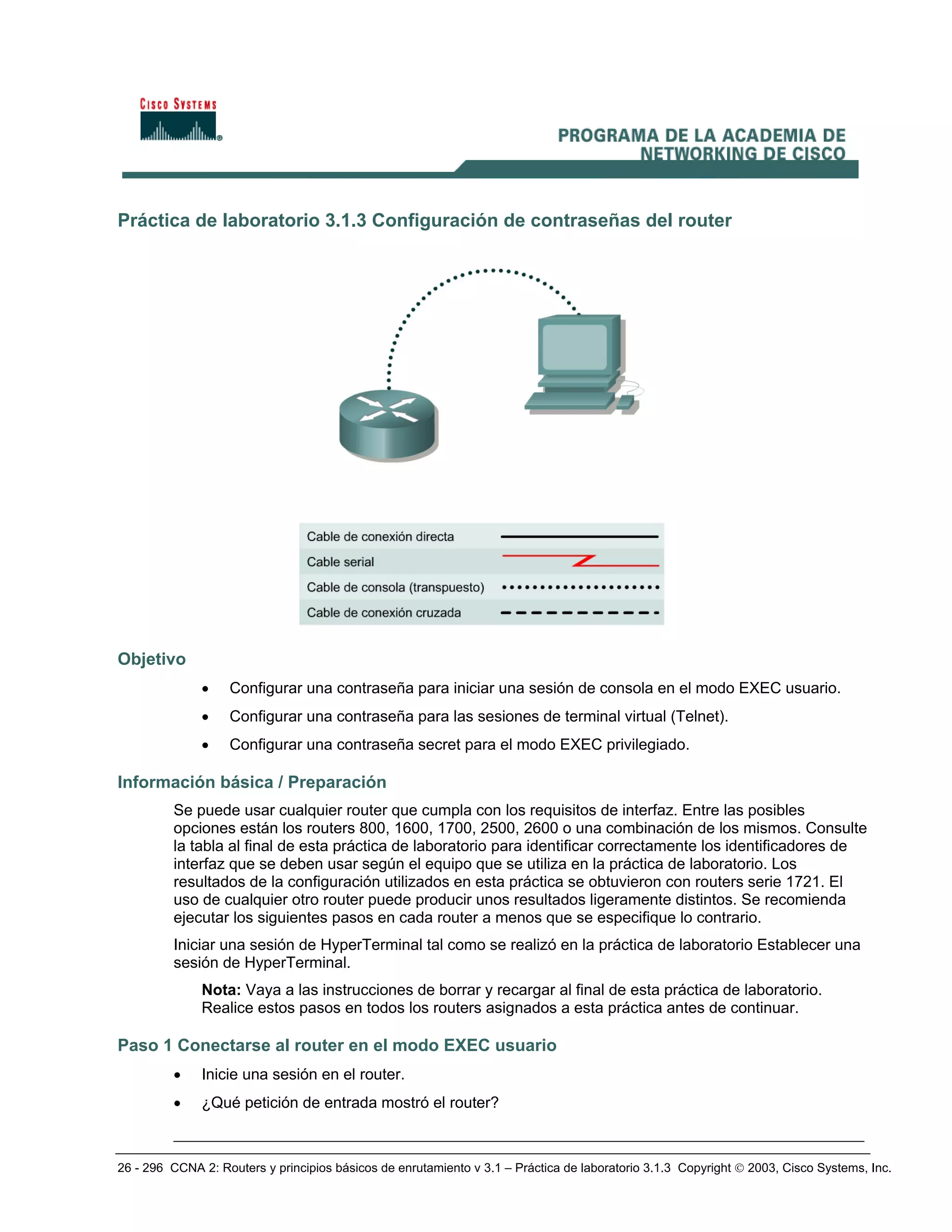

Práctica de laboratorio 3.1.3 Configuración de contraseñas del router
Objetivo
• Configurar una contraseña para iniciar una sesión de consola en el modo EXEC usuario.
• Configurar una contraseña para las sesiones de terminal virtual (Telnet).
• Configurar una contraseña secret para el modo EXEC privilegiado.
Realice estos pasos en todos los routers asignados a esta práctica antes de continuar.
Paso 1 Conectarse al router en el modo EXEC usuario
• Inicie una sesión en el router.
• ¿Qué petición de entrada mostró el router?
__________________________________________________________________________

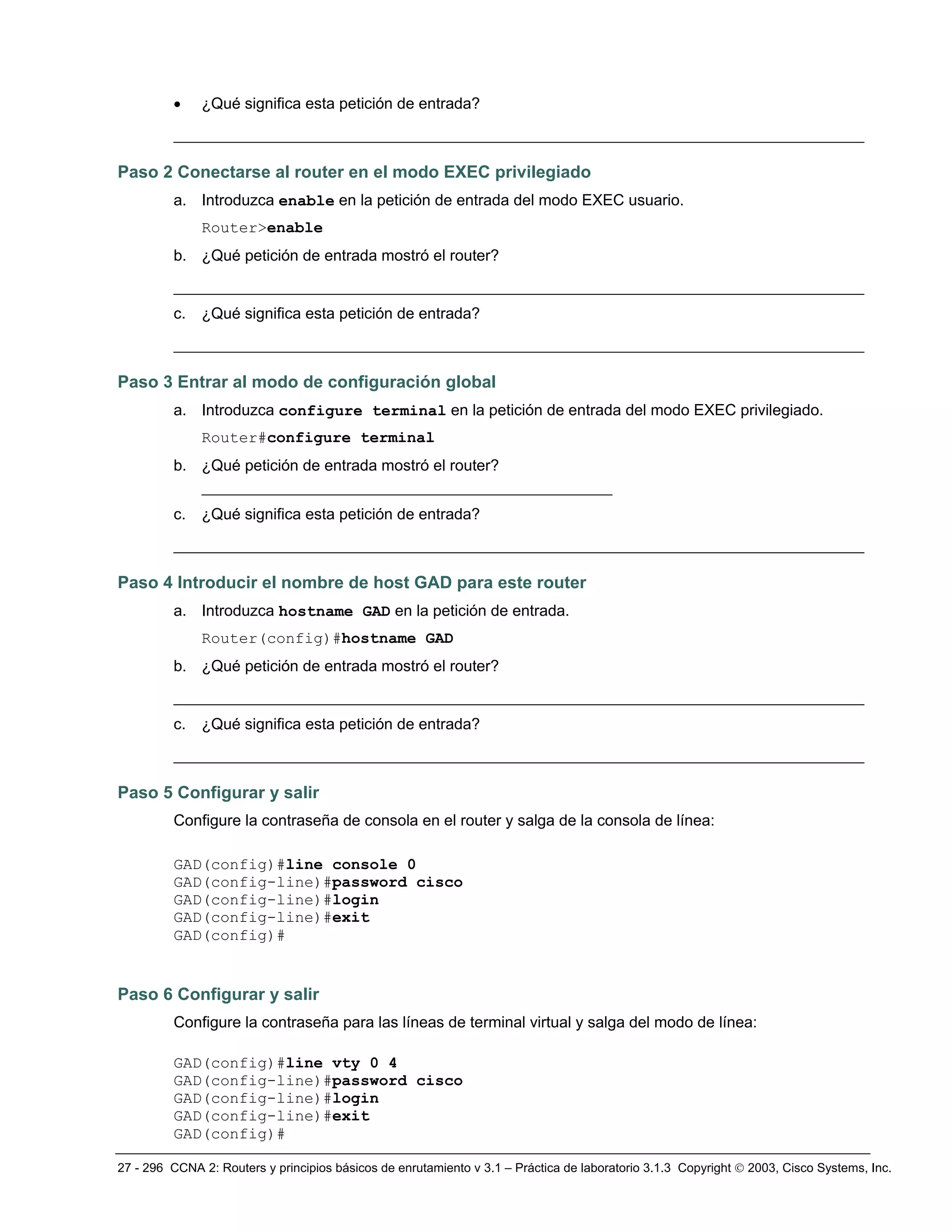

• ¿Qué significa esta petición de entrada?
__________________________________________________________________________
Paso 2 Conectarse al router en el modo EXEC privilegiado
a. Introduzca enable en la petición de entrada del modo EXEC usuario.
Router>enable
__________________________________________________________________________
__________________________________________________________________________
a. Introduzca configure terminal en la petición de entrada del modo EXEC privilegiado.
____________________________________________
__________________________________________________________________________
Paso 4 Introducir el nombre de host GAD para este router
a. Introduzca hostname GAD en la petición de entrada.
Router(config)#hostname GAD
__________________________________________________________________________
__________________________________________________________________________
Paso 5 Configurar y salir
Configure la contraseña de consola en el router y salga de la consola de línea:
GAD(config)#line console 0
GAD(config-line)#password cisco
GAD(config-line)#login
GAD(config-line)#exit
GAD(config)#
Paso 6 Configurar y salir
Configure la contraseña para las líneas de terminal virtual y salga del modo de línea:
GAD(config)#line vty 0 4
GAD(config-line)#password cisco
GAD(config-line)#login
GAD(config-line)#exit
GAD(config)#

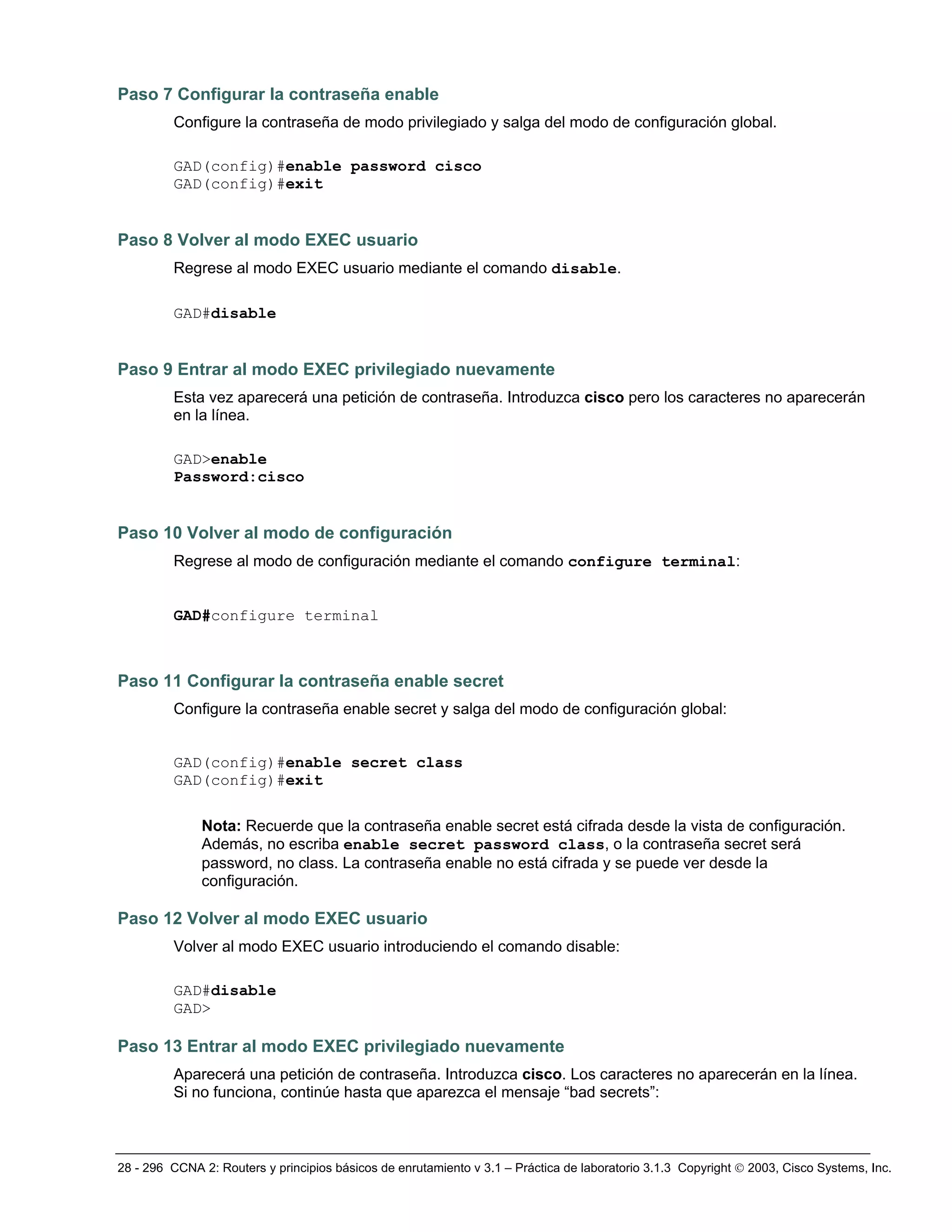

Paso 7 Configurar la contraseña enable
Configure la contraseña de modo privilegiado y salga del modo de configuración global.
GAD(config)#enable password cisco
GAD(config)#exit
Paso 8 Volver al modo EXEC usuario
Regrese al modo EXEC usuario mediante el comando disable.
GAD#disable
Paso 9 Entrar al modo EXEC privilegiado nuevamente
Esta vez aparecerá una petición de contraseña. Introduzca cisco pero los caracteres no aparecerán
en la línea.
GAD>enable
Password:cisco
Paso 10 Volver al modo de configuración
Regrese al modo de configuración mediante el comando configure terminal:
GAD#configure terminal
Paso 11 Configurar la contraseña enable secret
Configure la contraseña enable secret y salga del modo de configuración global:
GAD(config)#enable secret class
GAD(config)#exit
Nota: Recuerde que la contraseña enable secret está cifrada desde la vista de configuración.
Además, no escriba enable secret password class, o la contraseña secret será
password, no class. La contraseña enable no está cifrada y se puede ver desde la
configuración.
Paso 12 Volver al modo EXEC usuario
Volver al modo EXEC usuario introduciendo el comando disable:
GAD#disable
GAD>
Aparecerá una petición de contraseña. Introduzca cisco. Los caracteres no aparecerán en la línea.
Si no funciona, continúe hasta que aparezca el mensaje “bad secrets”:

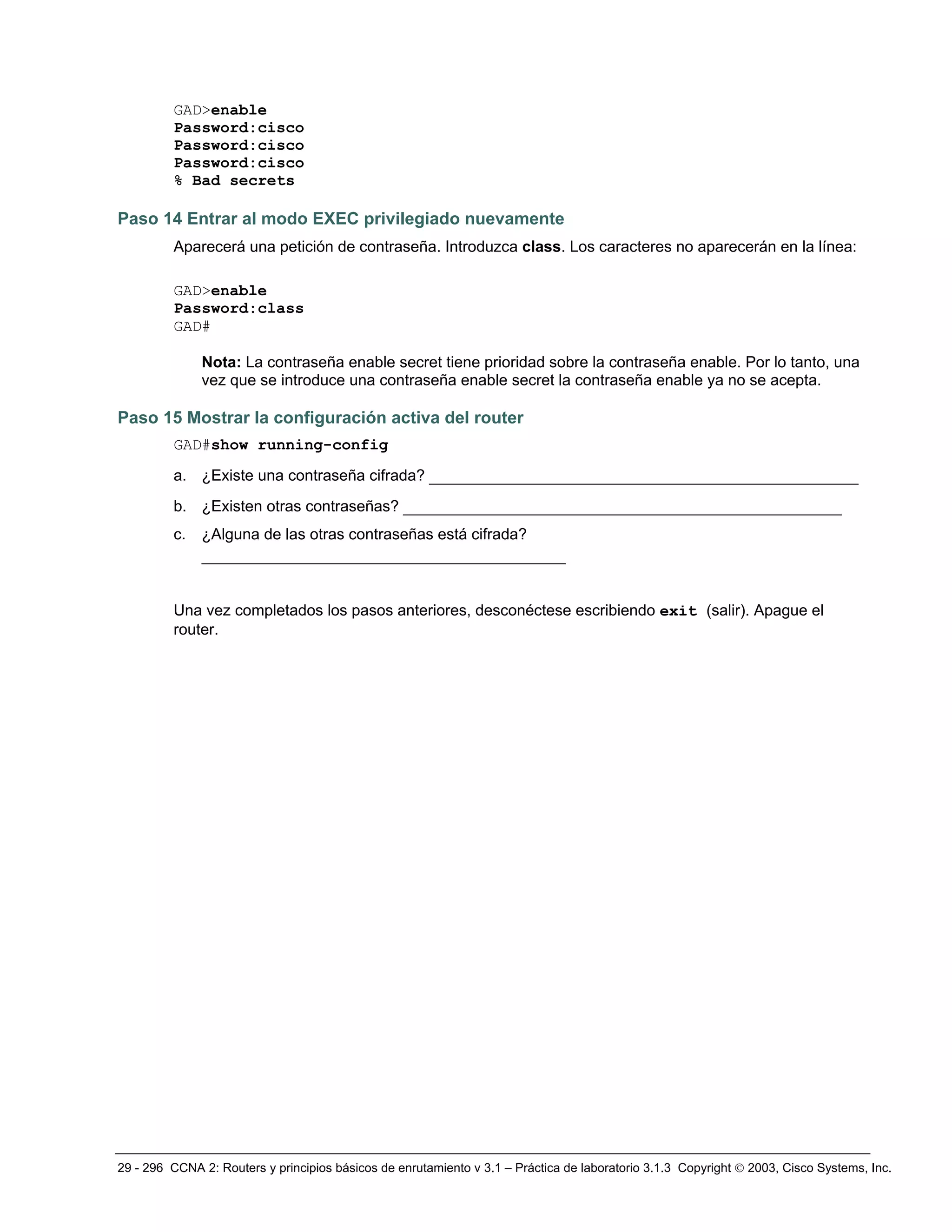

GAD>enable
Password:cisco
Password:cisco
Password:cisco
% Bad secrets
Aparecerá una petición de contraseña. Introduzca class. Los caracteres no aparecerán en la línea:
GAD>enable
Password:class
GAD#
Nota: La contraseña enable secret tiene prioridad sobre la contraseña enable. Por lo tanto, una
vez que se introduce una contraseña enable secret la contraseña enable ya no se acepta.
Paso 15 Mostrar la configuración activa del router
GAD#show running-config
a. ¿Existe una contraseña cifrada? ______________________________________________
b. ¿Existen otras contraseñas? _______________________________________________
c. ¿Alguna de las otras contraseñas está cifrada?
_______________________________________
Una vez completados los pasos anteriores, desconéctese escribiendo exit (salir). Apague el
router.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

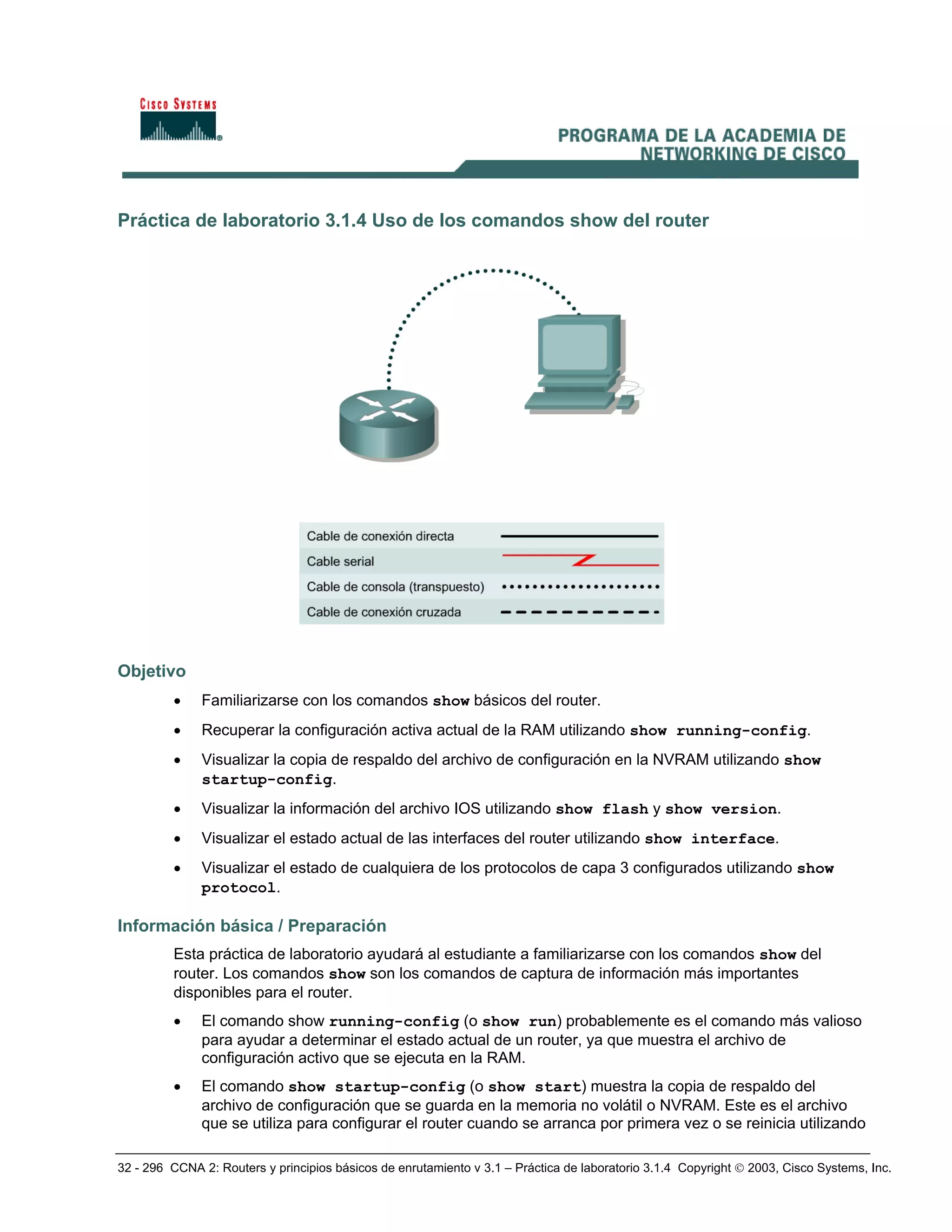

Práctica de laboratorio 3.1.4 Uso de los comandos show del router
Objetivo
• Familiarizarse con los comandos show básicos del router.
• Recuperar la configuración activa actual de la RAM utilizando show running-config.
• Visualizar la copia de respaldo del archivo de configuración en la NVRAM utilizando show
startup-config.
• Visualizar la información del archivo IOS utilizando show flash y show version.
• Visualizar el estado actual de las interfaces del router utilizando show interface.
• Visualizar el estado de cualquiera de los protocolos de capa 3 configurados utilizando show
protocol.
Esta práctica de laboratorio ayudará al estudiante a familiarizarse con los comandos show del
router. Los comandos show son los comandos de captura de información más importantes
disponibles para el router.
• El comando show running-config (o show run) probablemente es el comando más valioso
para ayudar a determinar el estado actual de un router, ya que muestra el archivo de
configuración activo que se ejecuta en la RAM.
• El comando show startup-config (o show start) muestra la copia de respaldo del
archivo de configuración que se guarda en la memoria no volátil o NVRAM. Este es el archivo
que se utiliza para configurar el router cuando se arranca por primera vez o se reinicia utilizando

el comando reload. Este archivo contiene todos los parámetros detallados de la interfaz del
router.

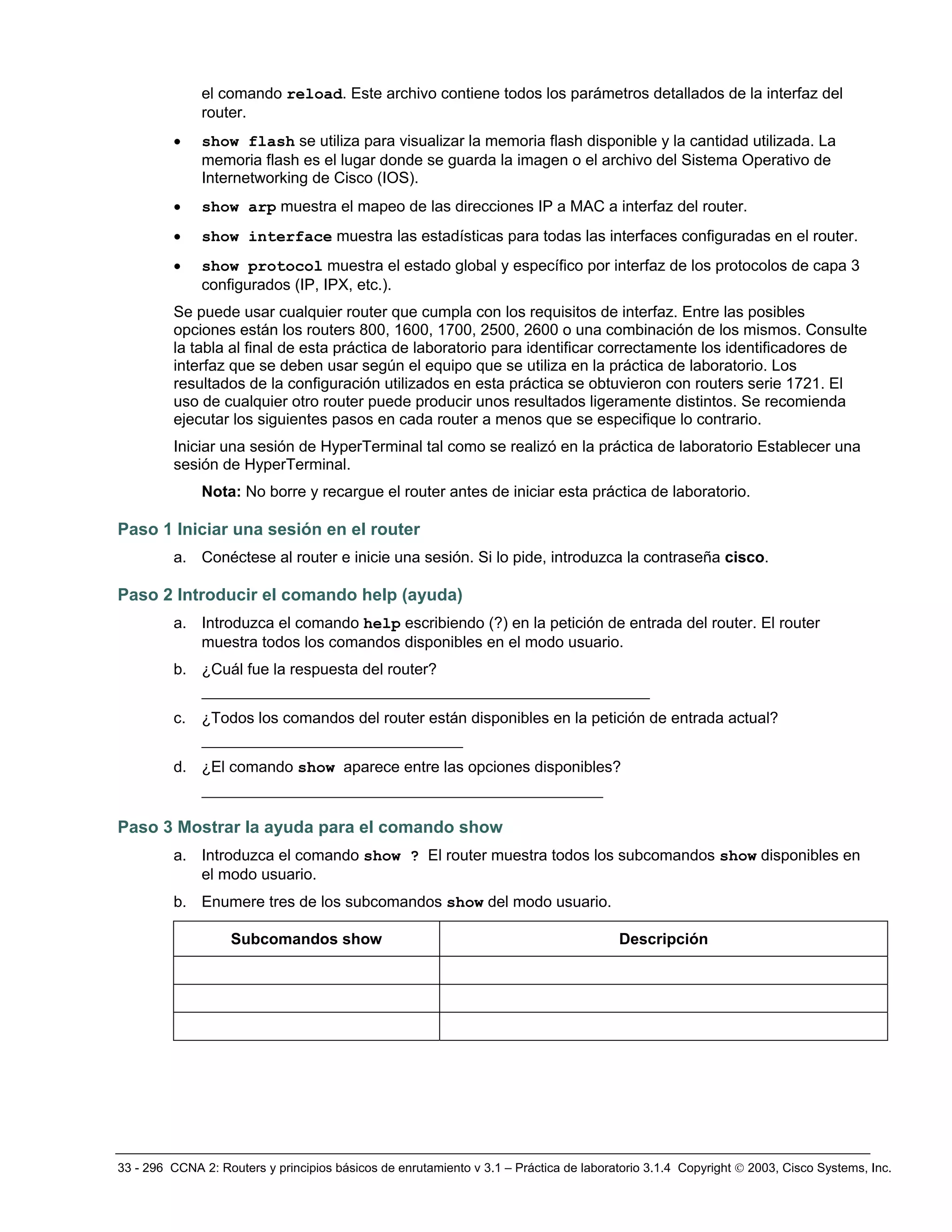

• show flash se utiliza para visualizar la memoria flash disponible y la cantidad utilizada. La
memoria flash es el lugar donde se guarda la imagen o el archivo del Sistema Operativo de
Internetworking de Cisco (IOS).
• show arp muestra el mapeo de las direcciones IP a MAC a interfaz del router.
• show interface muestra las estadísticas para todas las interfaces configuradas en el router.
• show protocol muestra el estado global y específico por interfaz de los protocolos de capa 3
configurados (IP, IPX, etc.).
Nota: No borre y recargue el router antes de iniciar esta práctica de laboratorio.
a. Conéctese al router e inicie una sesión. Si lo pide, introduzca la contraseña cisco.
Paso 2 Introducir el comando help (ayuda)
a. Introduzca el comando help escribiendo (?) en la petición de entrada del router. El router
muestra todos los comandos disponibles en el modo usuario.
b. ¿Cuál fue la respuesta del router?
________________________________________________
c. ¿Todos los comandos del router están disponibles en la petición de entrada actual?
____________________________
d. ¿El comando show aparece entre las opciones disponibles?
___________________________________________
Paso 3 Mostrar la ayuda para el comando show
a. Introduzca el comando show ? El router muestra todos los subcomandos show disponibles en
el modo usuario.
b. Enumere tres de los subcomandos show del modo usuario.
Subcomandos show Descripción

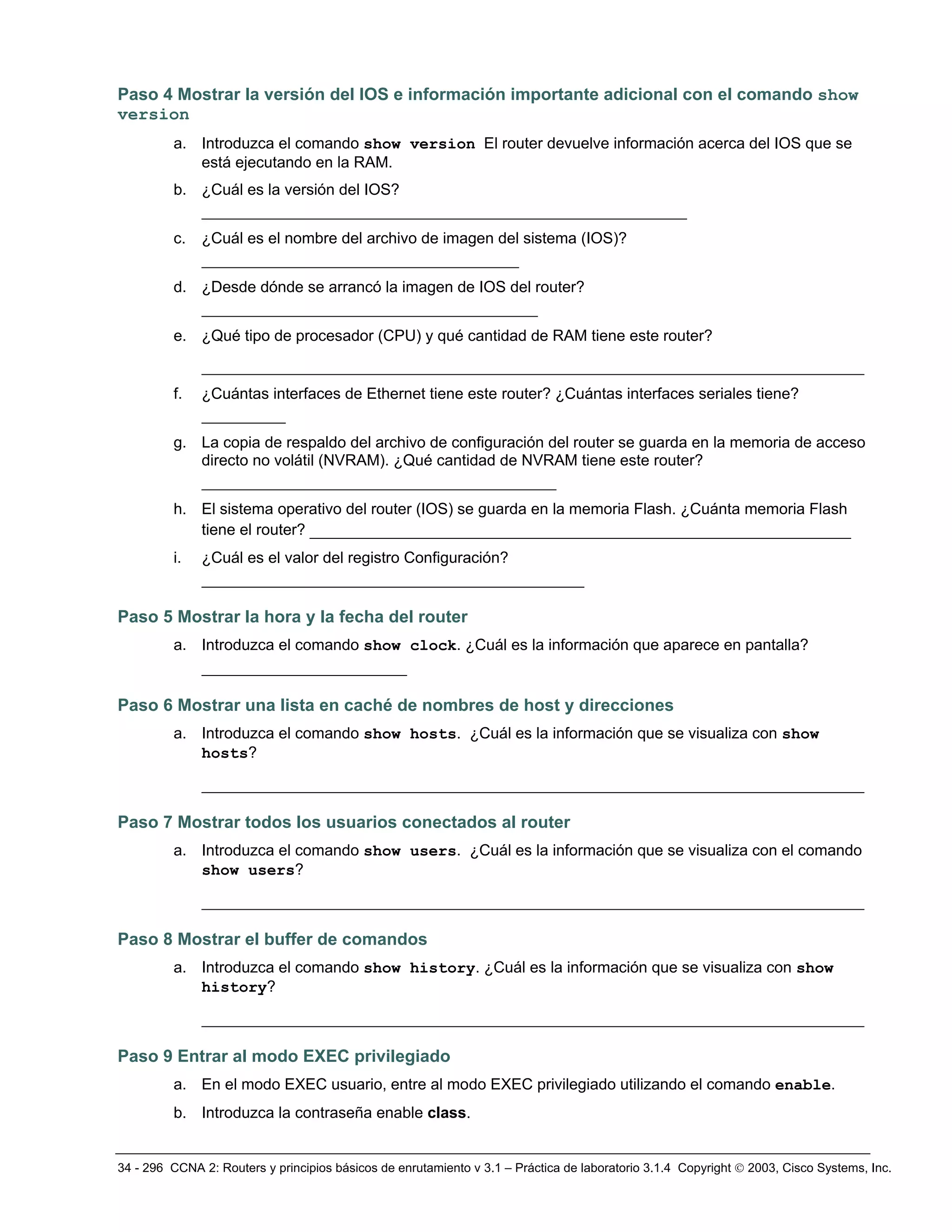

Paso 4 Mostrar la versión del IOS e información importante adicional con el comando show
version
a. Introduzca el comando show version El router devuelve información acerca del IOS que se
está ejecutando en la RAM.
b. ¿Cuál es la versión del IOS?
____________________________________________________
c. ¿Cuál es el nombre del archivo de imagen del sistema (IOS)?
__________________________________
d. ¿Desde dónde se arrancó la imagen de IOS del router?
____________________________________
e. ¿Qué tipo de procesador (CPU) y qué cantidad de RAM tiene este router?
_______________________________________________________________________
f. ¿Cuántas interfaces de Ethernet tiene este router? ¿Cuántas interfaces seriales tiene?
_________
g. La copia de respaldo del archivo de configuración del router se guarda en la memoria de acceso
directo no volátil (NVRAM). ¿Qué cantidad de NVRAM tiene este router?
______________________________________
h. El sistema operativo del router (IOS) se guarda en la memoria Flash. ¿Cuánta memoria Flash
tiene el router? __________________________________________________________
i. ¿Cuál es el valor del registro Configuración?
_________________________________________
Paso 5 Mostrar la hora y la fecha del router
a. Introduzca el comando show clock. ¿Cuál es la información que aparece en pantalla?
______________________
Paso 6 Mostrar una lista en caché de nombres de host y direcciones
a. Introduzca el comando show hosts. ¿Cuál es la información que se visualiza con show
hosts?
_______________________________________________________________________
Paso 7 Mostrar todos los usuarios conectados al router
a. Introduzca el comando show users. ¿Cuál es la información que se visualiza con el comando
show users?
_______________________________________________________________________
Paso 8 Mostrar el buffer de comandos
a. Introduzca el comando show history. ¿Cuál es la información que se visualiza con show
history?
_______________________________________________________________________
a. En el modo EXEC usuario, entre al modo EXEC privilegiado utilizando el comando enable.
b. Introduzca la contraseña enable class.

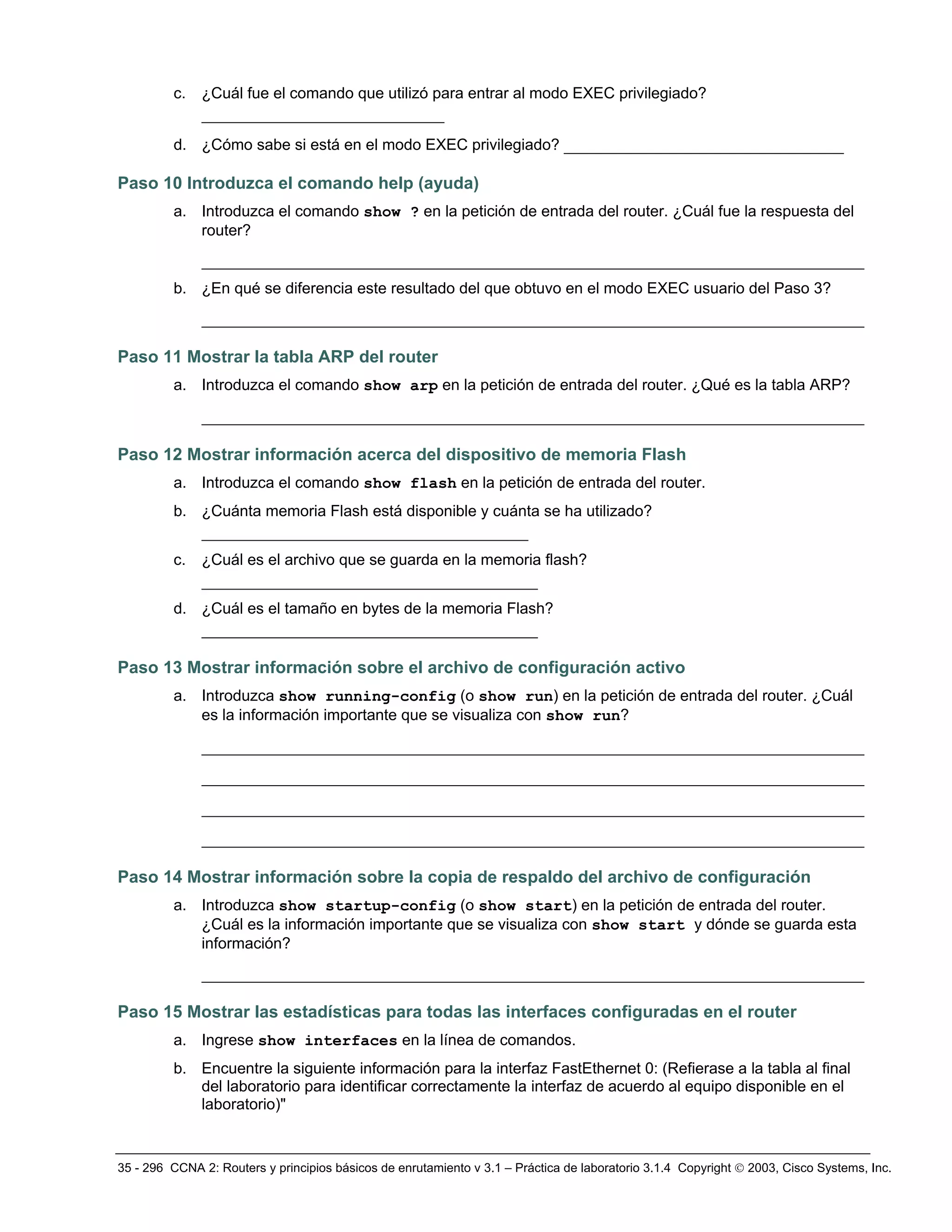

c. ¿Cuál fue el comando que utilizó para entrar al modo EXEC privilegiado?
__________________________
d. ¿Cómo sabe si está en el modo EXEC privilegiado? ______________________________
Paso 10 Introduzca el comando help (ayuda)
a. Introduzca el comando show ? en la petición de entrada del router. ¿Cuál fue la respuesta del
router?
_______________________________________________________________________
b. ¿En qué se diferencia este resultado del que obtuvo en el modo EXEC usuario del Paso 3?
_______________________________________________________________________
Paso 11 Mostrar la tabla ARP del router
a. Introduzca el comando show arp en la petición de entrada del router. ¿Qué es la tabla ARP?
_______________________________________________________________________
Paso 12 Mostrar información acerca del dispositivo de memoria Flash
a. Introduzca el comando show flash en la petición de entrada del router.
b. ¿Cuánta memoria Flash está disponible y cuánta se ha utilizado?
___________________________________
c. ¿Cuál es el archivo que se guarda en la memoria flash?
____________________________________
d. ¿Cuál es el tamaño en bytes de la memoria Flash?
____________________________________
Paso 13 Mostrar información sobre el archivo de configuración activo
a. Introduzca show running-config (o show run) en la petición de entrada del router. ¿Cuál
es la información importante que se visualiza con show run?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
Paso 14 Mostrar información sobre la copia de respaldo del archivo de configuración
a. Introduzca show startup-config (o show start) en la petición de entrada del router.
¿Cuál es la información importante que se visualiza con show start y dónde se guarda esta
información?
_______________________________________________________________________
Paso 15 Mostrar las estadísticas para todas las interfaces configuradas en el router
a. Ingrese show interfaces en la línea de comandos.
b. Encuentre la siguiente información para la interfaz FastEthernet 0: (Refierase a la tabla al final
del laboratorio para identificar correctamente la interfaz de acuerdo al equipo disponible en el
laboratorio)"

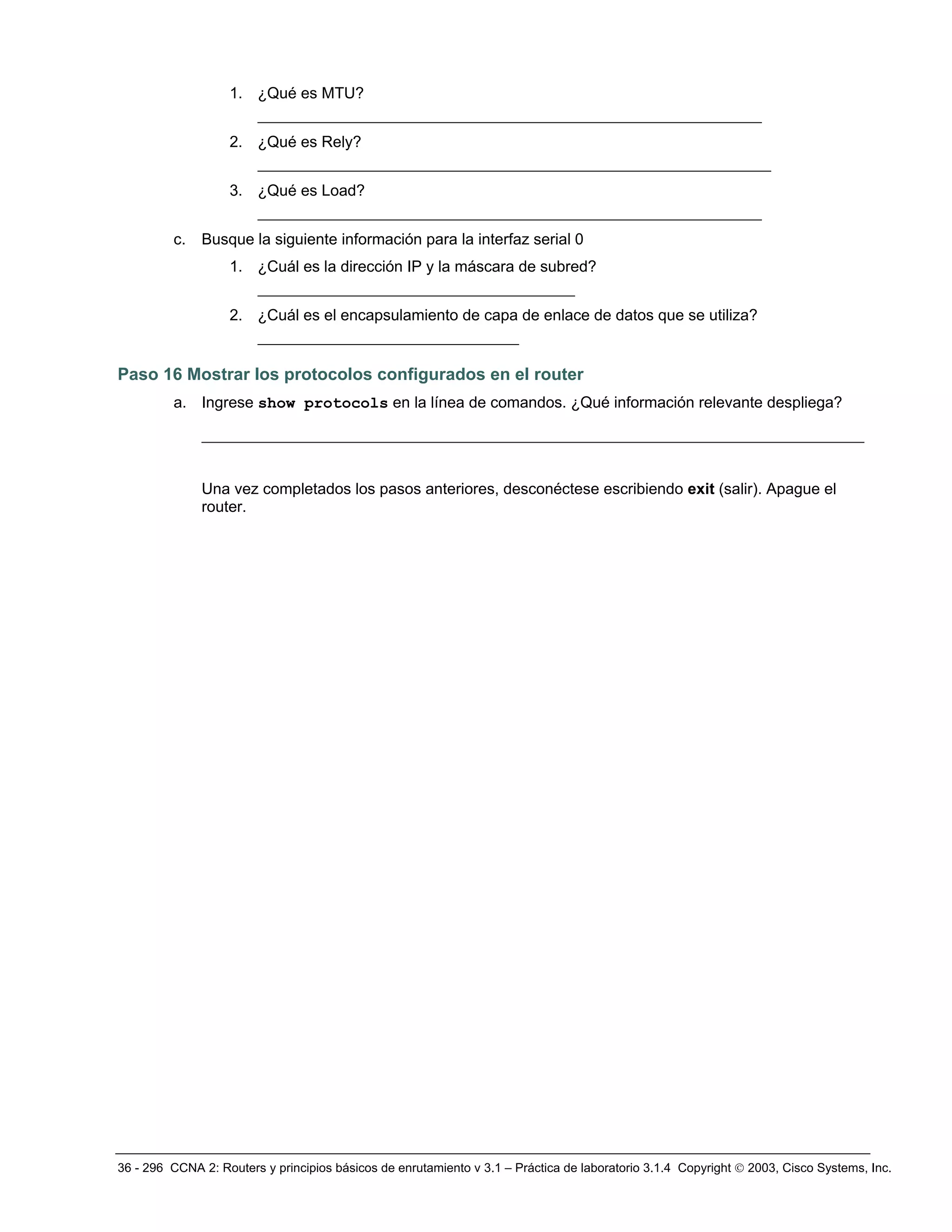

1. ¿Qué es MTU?
______________________________________________________
2. ¿Qué es Rely?
_______________________________________________________
3. ¿Qué es Load?
______________________________________________________
c. Busque la siguiente información para la interfaz serial 0
1. ¿Cuál es la dirección IP y la máscara de subred?
__________________________________
2. ¿Cuál es el encapsulamiento de capa de enlace de datos que se utiliza?
____________________________
Paso 16 Mostrar los protocolos configurados en el router
a. Ingrese show protocols en la línea de comandos. ¿Qué información relevante despliega?
_______________________________________________________________________
Una vez completados los pasos anteriores, desconéctese escribiendo exit (salir). Apague el
router.

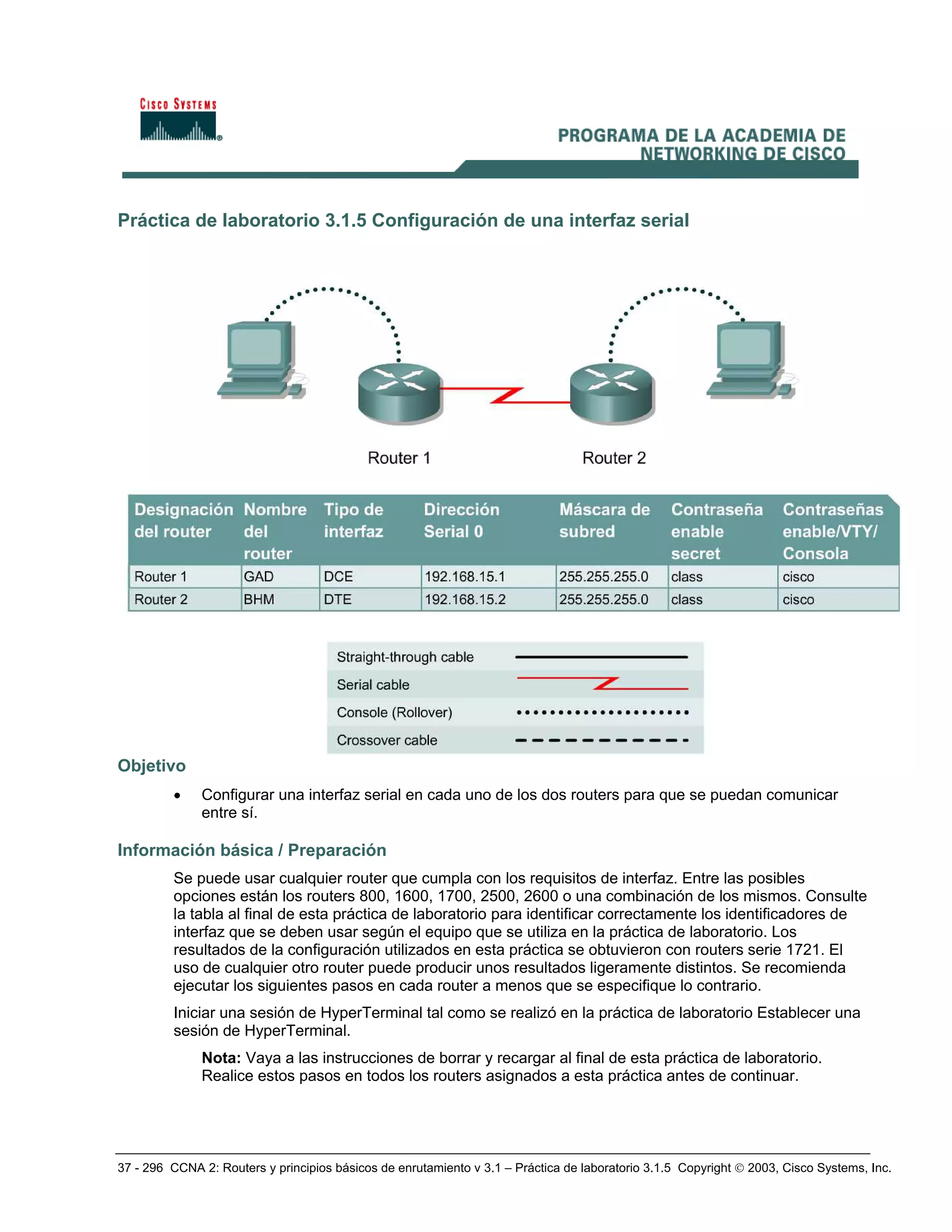

Práctica de laboratorio 3.1.5 Configuración de una interfaz serial
Objetivo
• Configurar una interfaz serial en cada uno de los dos routers para que se puedan comunicar
entre sí.

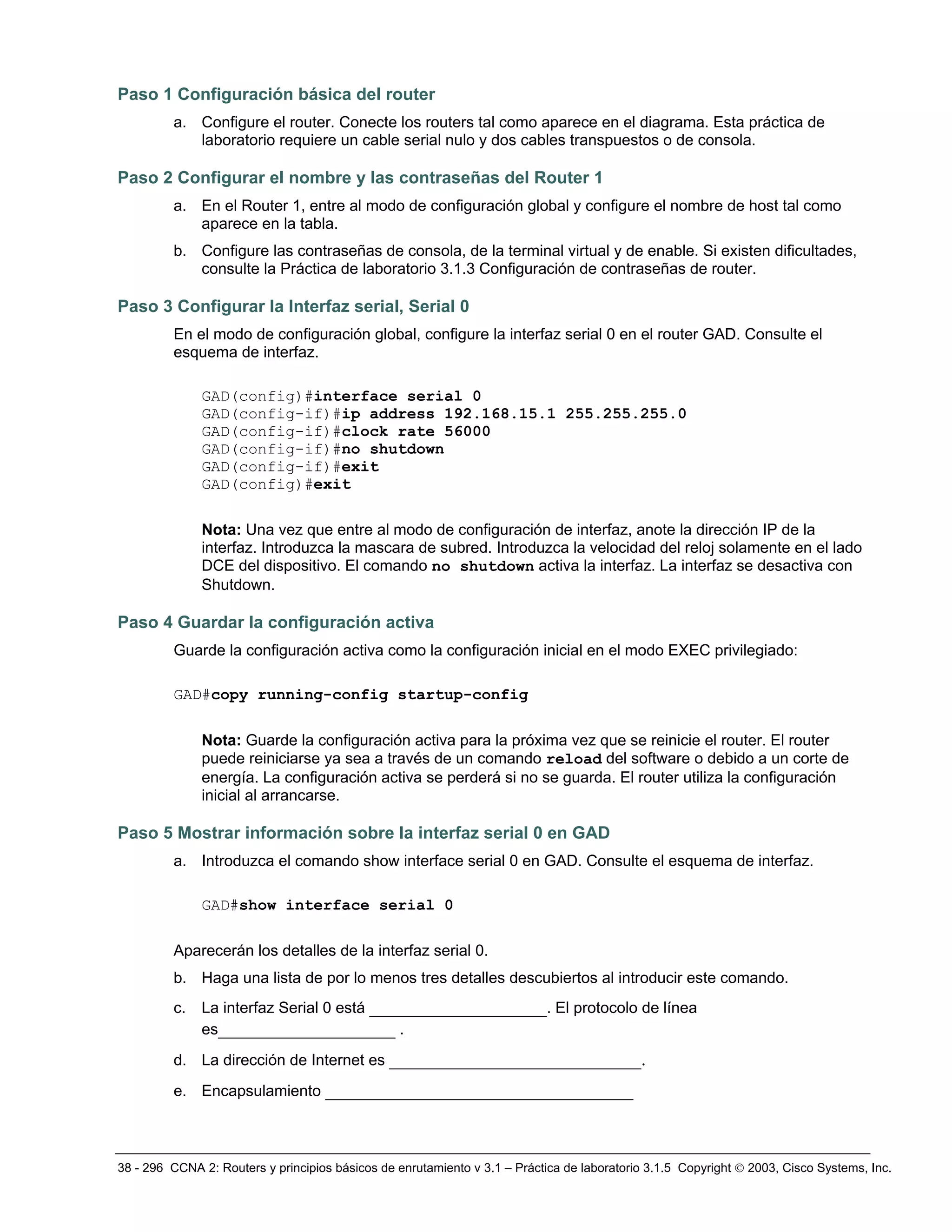

a. Configure el router. Conecte los routers tal como aparece en el diagrama. Esta práctica de
laboratorio requiere un cable serial nulo y dos cables transpuestos o de consola.
Paso 2 Configurar el nombre y las contraseñas del Router 1
a. En el Router 1, entre al modo de configuración global y configure el nombre de host tal como
aparece en la tabla.
b. Configure las contraseñas de consola, de la terminal virtual y de enable. Si existen dificultades,
consulte la Práctica de laboratorio 3.1.3 Configuración de contraseñas de router.
Paso 3 Configurar la Interfaz serial, Serial 0
En el modo de configuración global, configure la interfaz serial 0 en el router GAD. Consulte el
esquema de interfaz.
GAD(config)#interface serial 0
GAD(config-if)#ip address 192.168.15.1 255.255.255.0
GAD(config-if)#clock rate 56000
GAD(config-if)#no shutdown
GAD(config-if)#exit
GAD(config)#exit
Nota: Una vez que entre al modo de configuración de interfaz, anote la dirección IP de la
interfaz. Introduzca la mascara de subred. Introduzca la velocidad del reloj solamente en el lado
DCE del dispositivo. El comando no shutdown activa la interfaz. La interfaz se desactiva con
Shutdown.
Paso 4 Guardar la configuración activa
Guarde la configuración activa como la configuración inicial en el modo EXEC privilegiado:
GAD#copy running-config startup-config
Nota: Guarde la configuración activa para la próxima vez que se reinicie el router. El router
puede reiniciarse ya sea a través de un comando reload del software o debido a un corte de
energía. La configuración activa se perderá si no se guarda. El router utiliza la configuración
inicial al arrancarse.
Paso 5 Mostrar información sobre la interfaz serial 0 en GAD
a. Introduzca el comando show interface serial 0 en GAD. Consulte el esquema de interfaz.
GAD#show interface serial 0
Aparecerán los detalles de la interfaz serial 0.
b. Haga una lista de por lo menos tres detalles descubiertos al introducir este comando.
c. La interfaz Serial 0 está ___________________. El protocolo de línea
es___________________ .
d. La dirección de Internet es ___________________________.
e. Encapsulamiento _________________________________

f. ¿A qué capa del modelo OSI se refiere el término “encapsulamiento”?
_______________________________
g. Si la interfaz serial se ha configurado, ¿por qué show interface serial 0 dice que la
interfaz está desactivada?
__________________________________________________________________________

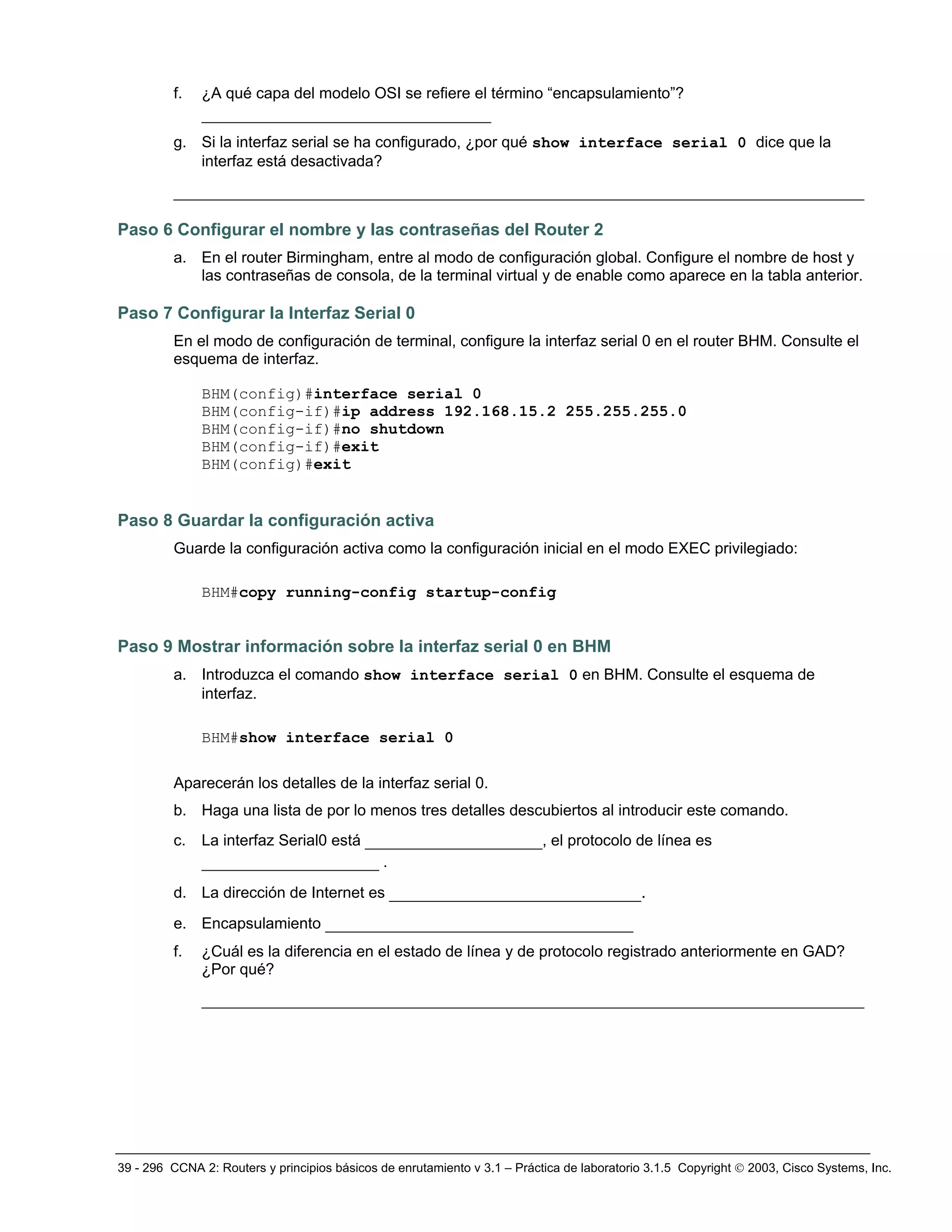

Paso 6 Configurar el nombre y las contraseñas del Router 2
a. En el router Birmingham, entre al modo de configuración global. Configure el nombre de host y
las contraseñas de consola, de la terminal virtual y de enable como aparece en la tabla anterior.
Paso 7 Configurar la Interfaz Serial 0
En el modo de configuración de terminal, configure la interfaz serial 0 en el router BHM. Consulte el
esquema de interfaz.
BHM(config)#interface serial 0
BHM(config-if)#ip address 192.168.15.2 255.255.255.0
BHM(config-if)#no shutdown
BHM(config-if)#exit
BHM(config)#exit
Paso 8 Guardar la configuración activa
Guarde la configuración activa como la configuración inicial en el modo EXEC privilegiado:
BHM#copy running-config startup-config
Paso 9 Mostrar información sobre la interfaz serial 0 en BHM
a. Introduzca el comando show interface serial 0 en BHM. Consulte el esquema de
interfaz.
BHM#show interface serial 0
Aparecerán los detalles de la interfaz serial 0.
b. Haga una lista de por lo menos tres detalles descubiertos al introducir este comando.
c. La interfaz Serial0 está ___________________, el protocolo de línea es
___________________ .
d. La dirección de Internet es ___________________________.
e. Encapsulamiento _________________________________
f. ¿Cuál es la diferencia en el estado de línea y de protocolo registrado anteriormente en GAD?
¿Por qué?
_______________________________________________________________________

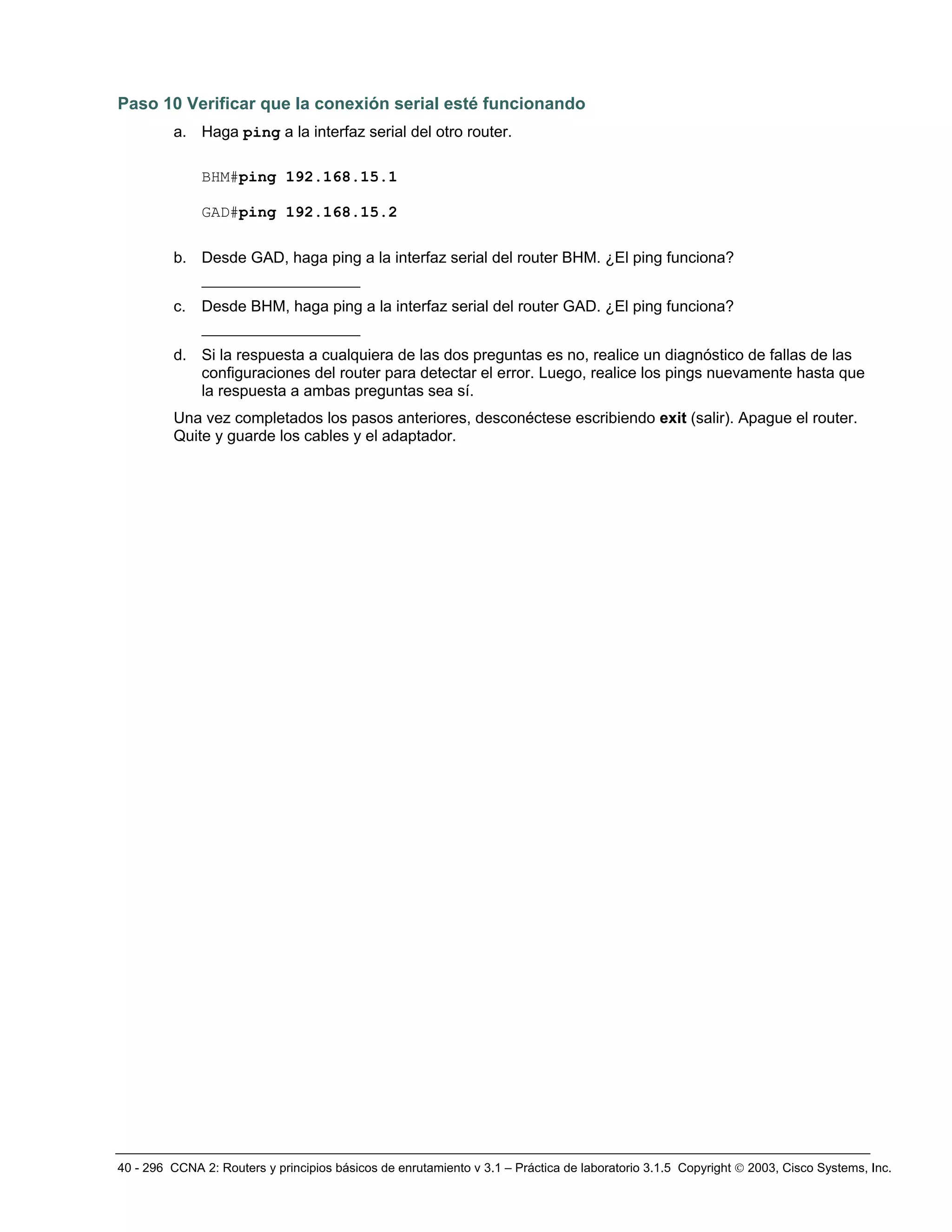

Paso 10 Verificar que la conexión serial esté funcionando
a. Haga ping a la interfaz serial del otro router.
BHM#ping 192.168.15.1
GAD#ping 192.168.15.2
b. Desde GAD, haga ping a la interfaz serial del router BHM. ¿El ping funciona?
_________________
c. Desde BHM, haga ping a la interfaz serial del router GAD. ¿El ping funciona?
_________________
d. Si la respuesta a cualquiera de las dos preguntas es no, realice un diagnóstico de fallas de las
configuraciones del router para detectar el error. Luego, realice los pings nuevamente hasta que
la respuesta a ambas preguntas sea sí.
Quite y guarde los cables y el adaptador.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

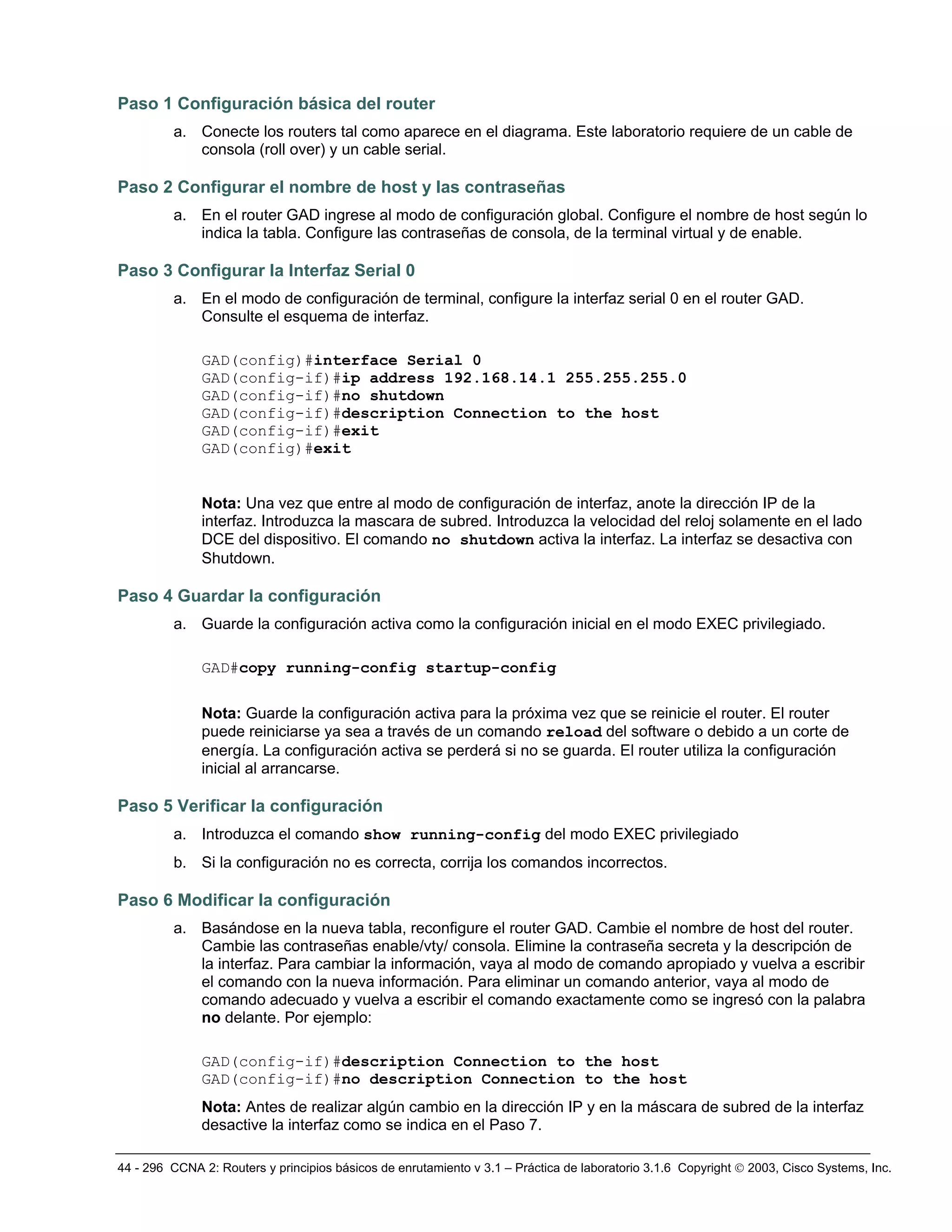

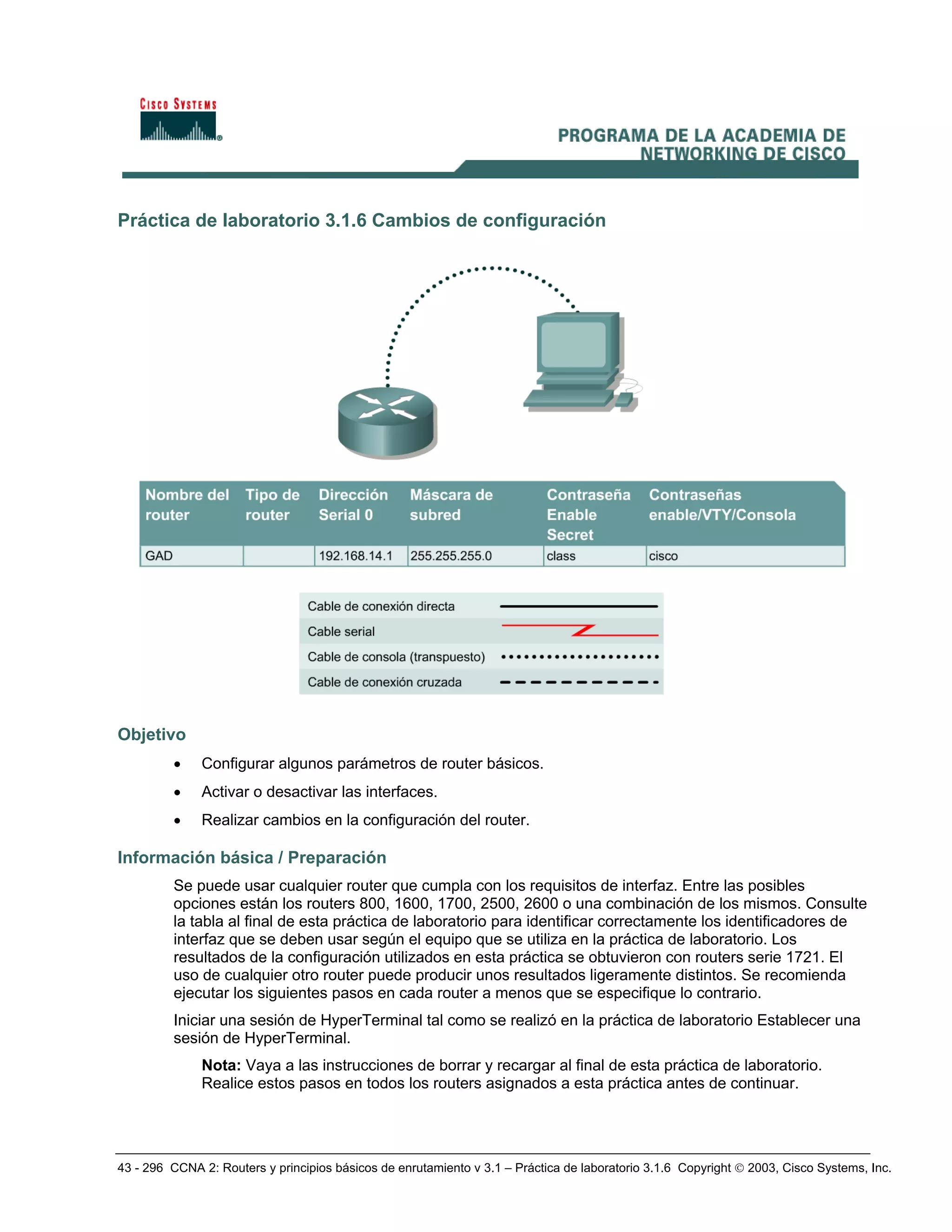

Práctica de laboratorio 3.1.6 Cambios de configuración
Objetivo
• Configurar algunos parámetros de router básicos.
• Activar o desactivar las interfaces.
• Realizar cambios en la configuración del router.

a. Conecte los routers tal como aparece en el diagrama. Este laboratorio requiere de un cable de
consola (roll over) y un cable serial.
Paso 2 Configurar el nombre de host y las contraseñas
a. En el router GAD ingrese al modo de configuración global. Configure el nombre de host según lo
indica la tabla. Configure las contraseñas de consola, de la terminal virtual y de enable.
Paso 3 Configurar la Interfaz Serial 0
a. En el modo de configuración de terminal, configure la interfaz serial 0 en el router GAD.
Consulte el esquema de interfaz.
GAD(config)#interface Serial 0
GAD(config-if)#description Connection to the host
GAD(config-if)#exit
GAD(config)#exit
Nota: Una vez que entre al modo de configuración de interfaz, anote la dirección IP de la
interfaz. Introduzca la mascara de subred. Introduzca la velocidad del reloj solamente en el lado
DCE del dispositivo. El comando no shutdown activa la interfaz. La interfaz se desactiva con
Shutdown.
Paso 4 Guardar la configuración
a. Guarde la configuración activa como la configuración inicial en el modo EXEC privilegiado.
Nota: Guarde la configuración activa para la próxima vez que se reinicie el router. El router
puede reiniciarse ya sea a través de un comando reload del software o debido a un corte de
energía. La configuración activa se perderá si no se guarda. El router utiliza la configuración
inicial al arrancarse.
Paso 5 Verificar la configuración
a. Introduzca el comando show running-config del modo EXEC privilegiado
b. Si la configuración no es correcta, corrija los comandos incorrectos.
Paso 6 Modificar la configuración
a. Basándose en la nueva tabla, reconfigure el router GAD. Cambie el nombre de host del router.
Cambie las contraseñas enable/vty/ consola. Elimine la contraseña secreta y la descripción de
la interfaz. Para cambiar la información, vaya al modo de comando apropiado y vuelva a escribir
el comando con la nueva información. Para eliminar un comando anterior, vaya al modo de
comando adecuado y vuelva a escribir el comando exactamente como se ingresó con la palabra
no delante. Por ejemplo:
GAD(config-if)#description Connection to the host
GAD(config-if)#no description Connection to the host
Nota: Antes de realizar algún cambio en la dirección IP y en la máscara de subred de la interfaz
desactive la interfaz como se indica en el Paso 7.

Nombre
del
router
Dirección
serial 0
Máscara
de subred
Contraseña
enable
secret
Contraseñas
enable/VTY/Consola
GAD 172.16.0.1 255.255.0.0 Cisco1

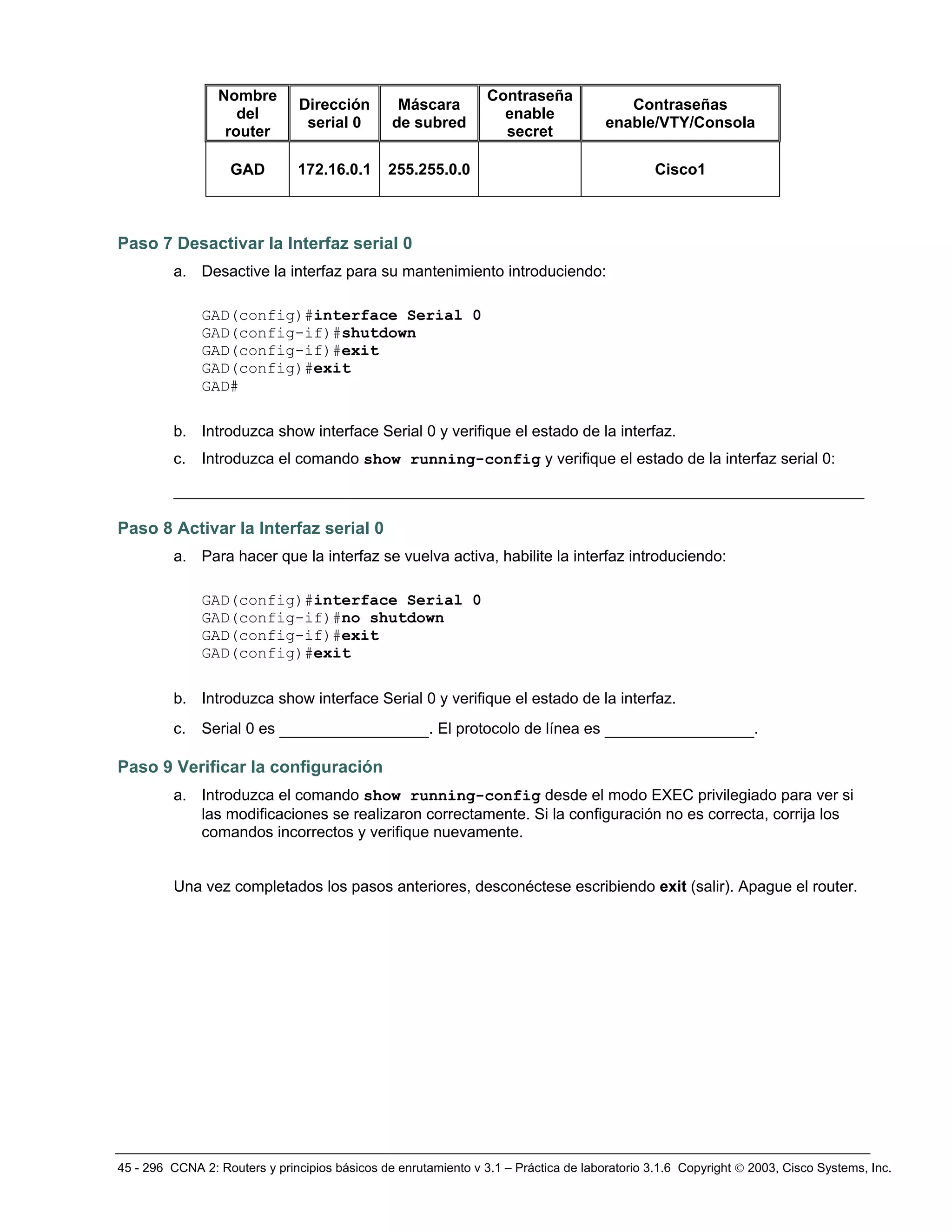

Paso 7 Desactivar la Interfaz serial 0
a. Desactive la interfaz para su mantenimiento introduciendo:
GAD(config-if)#shutdown
GAD(config-if)#exit
GAD(config)#exit
GAD#
b. Introduzca show interface Serial 0 y verifique el estado de la interfaz.
c. Introduzca el comando show running-config y verifique el estado de la interfaz serial 0:
__________________________________________________________________________
Paso 8 Activar la Interfaz serial 0
a. Para hacer que la interfaz se vuelva activa, habilite la interfaz introduciendo:
GAD(config-if)#exit
GAD(config)#exit
b. Introduzca show interface Serial 0 y verifique el estado de la interfaz.
c. Serial 0 es ________________. El protocolo de línea es ________________.
Paso 9 Verificar la configuración
a. Introduzca el comando show running-config desde el modo EXEC privilegiado para ver si
las modificaciones se realizaron correctamente. Si la configuración no es correcta, corrija los
comandos incorrectos y verifique nuevamente.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

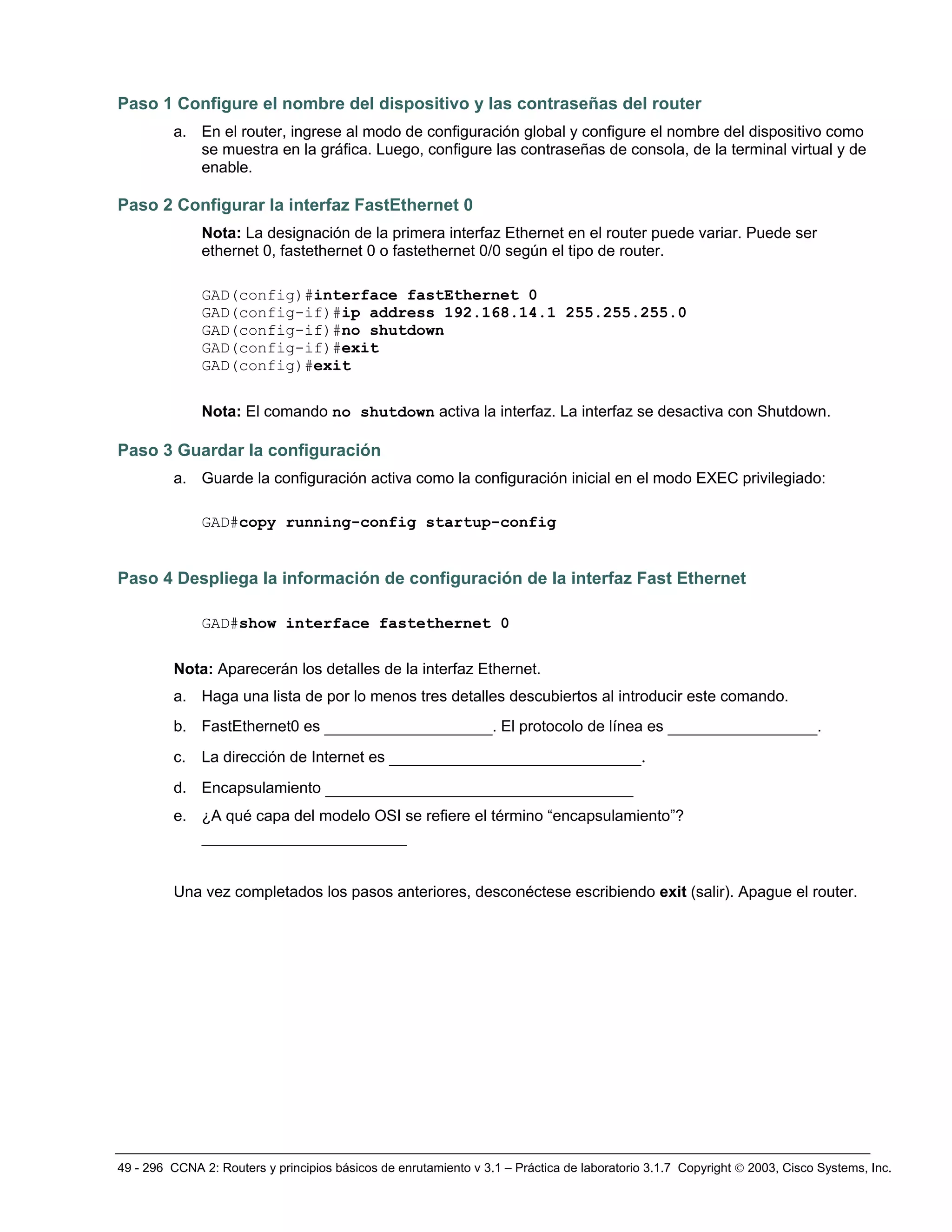

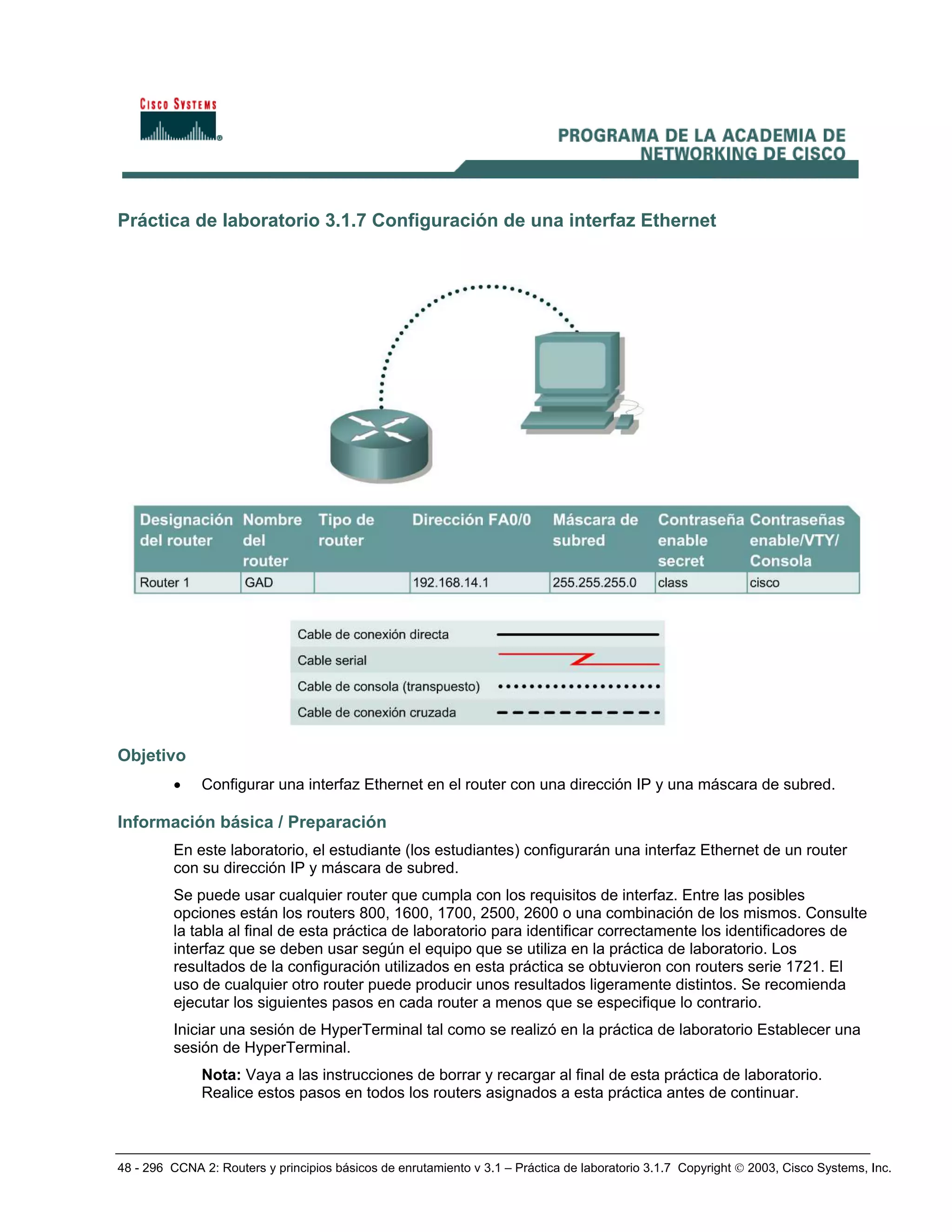

Práctica de laboratorio 3.1.7 Configuración de una interfaz Ethernet
Objetivo
• Configurar una interfaz Ethernet en el router con una dirección IP y una máscara de subred.
En este laboratorio, el estudiante (los estudiantes) configurarán una interfaz Ethernet de un router
con su dirección IP y máscara de subred.

Paso 1 Configure el nombre del dispositivo y las contraseñas del router
a. En el router, ingrese al modo de configuración global y configure el nombre del dispositivo como
se muestra en la gráfica. Luego, configure las contraseñas de consola, de la terminal virtual y de
enable.
Paso 2 Configurar la interfaz FastEthernet 0
Nota: La designación de la primera interfaz Ethernet en el router puede variar. Puede ser
ethernet 0, fastethernet 0 o fastethernet 0/0 según el tipo de router.
GAD(config)#interface fastEthernet 0
GAD(config-if)#exit
GAD(config)#exit
Nota: El comando no shutdown activa la interfaz. La interfaz se desactiva con Shutdown.
Paso 3 Guardar la configuración
a. Guarde la configuración activa como la configuración inicial en el modo EXEC privilegiado:
Paso 4 Despliega la información de configuración de la interfaz Fast Ethernet
GAD#show interface fastethernet 0
Nota: Aparecerán los detalles de la interfaz Ethernet.
a. Haga una lista de por lo menos tres detalles descubiertos al introducir este comando.
b. FastEthernet0 es __________________. El protocolo de línea es ________________.
c. La dirección de Internet es ___________________________.
d. Encapsulamiento _________________________________
e. ¿A qué capa del modelo OSI se refiere el término “encapsulamiento”?
______________________

Router>enable
[confirm]
Router(config)#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

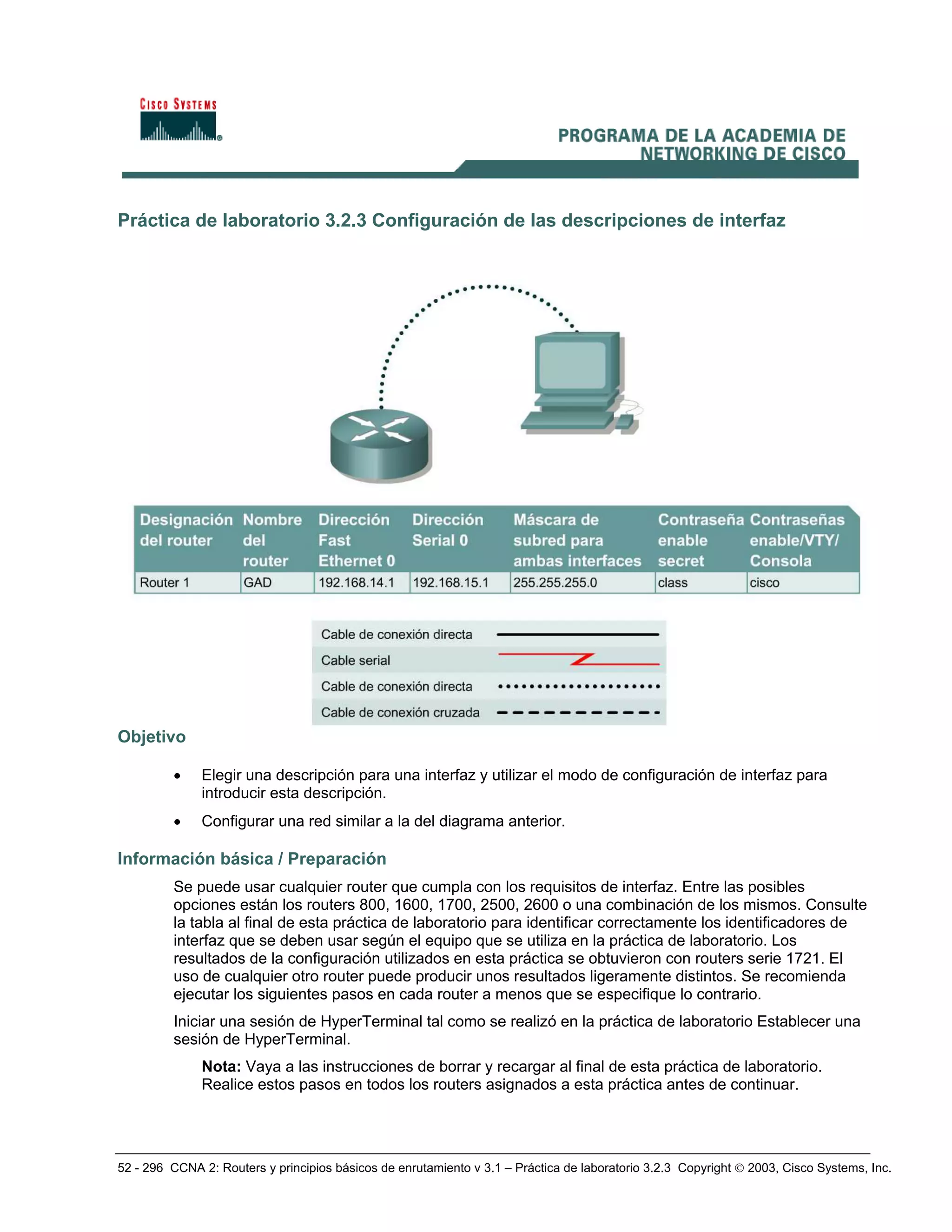

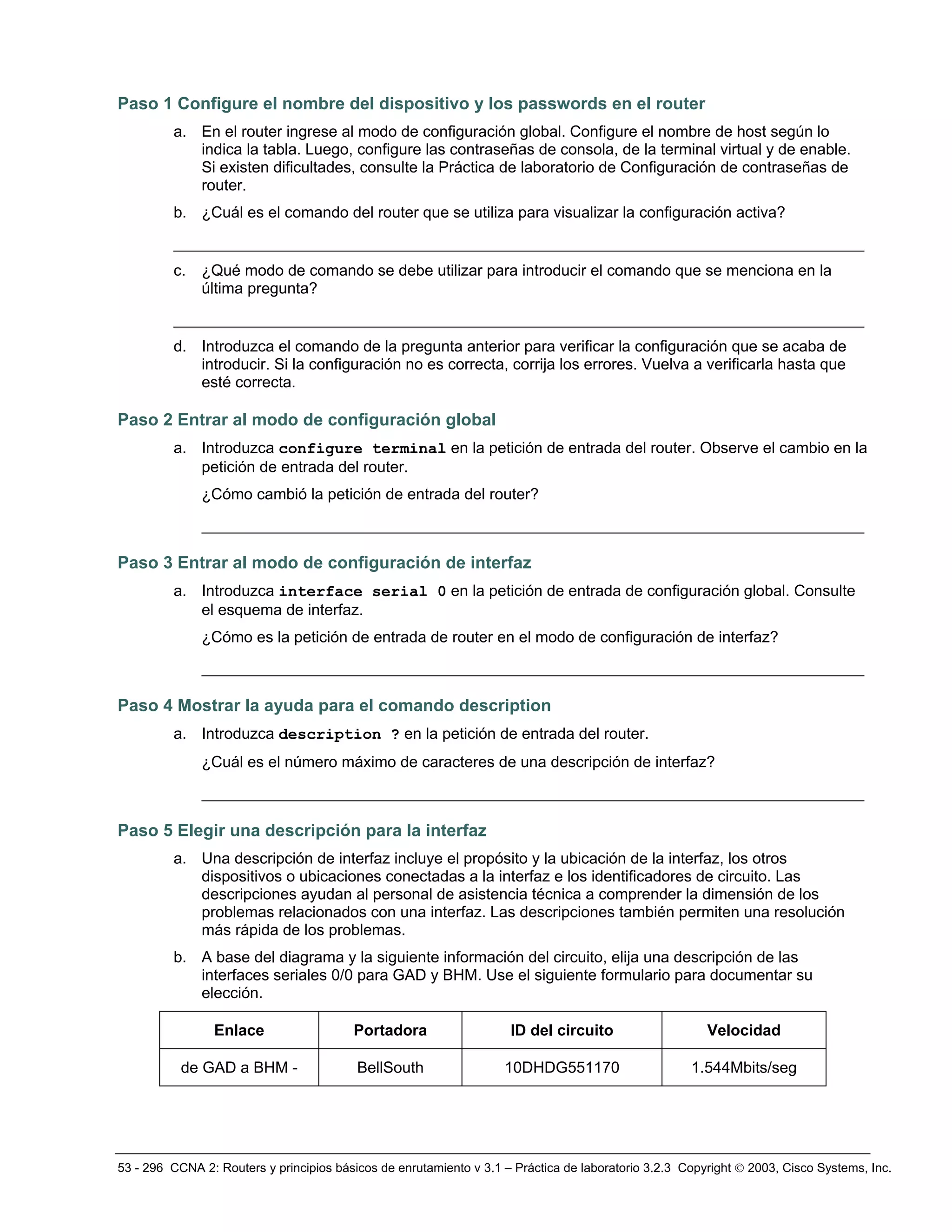

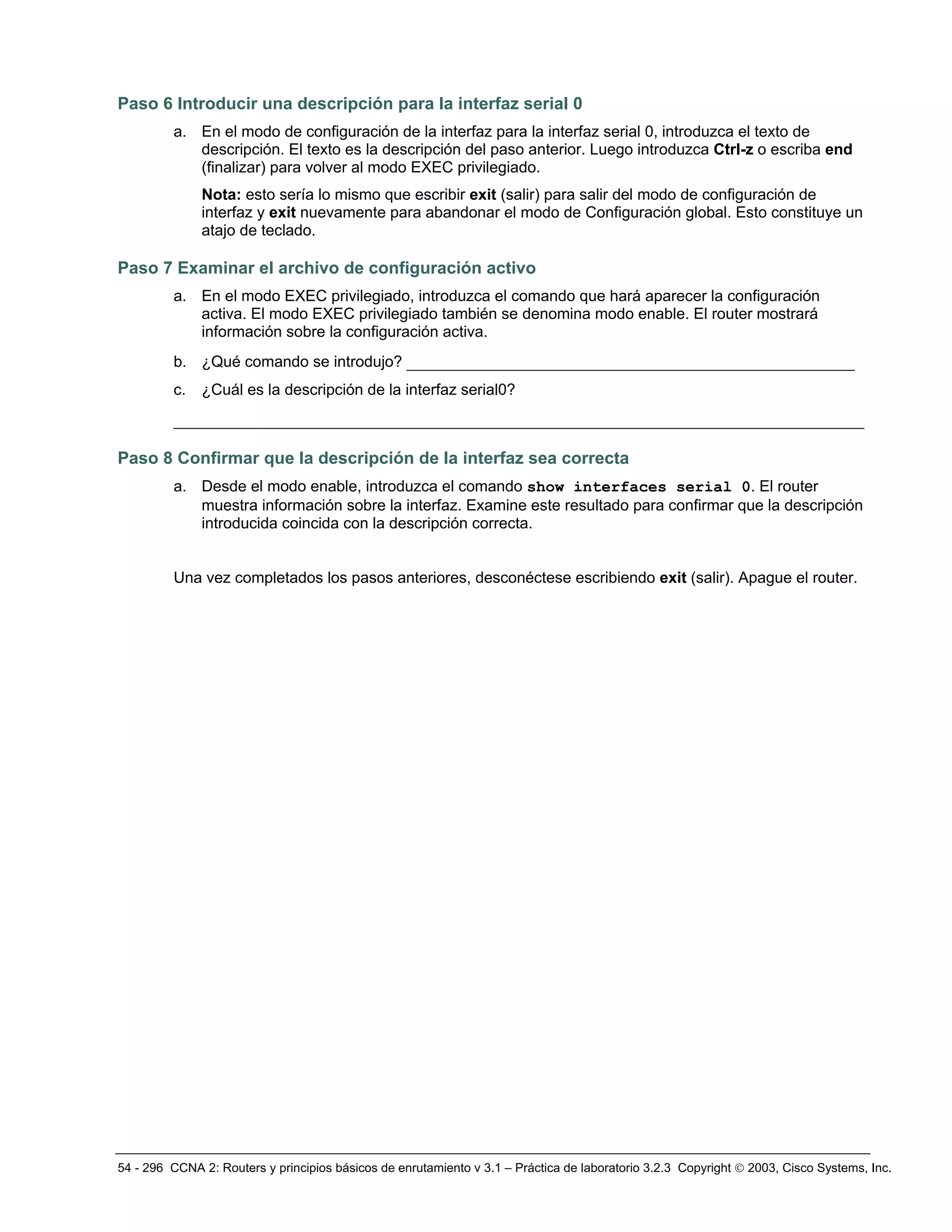

Práctica de laboratorio 3.2.3 Configuración de las descripciones de interfaz
Objetivo
• Elegir una descripción para una interfaz y utilizar el modo de configuración de interfaz para
introducir esta descripción.
• Configurar una red similar a la del diagrama anterior.

Paso 1 Configure el nombre del dispositivo y los passwords en el router
a. En el router ingrese al modo de configuración global. Configure el nombre de host según lo
indica la tabla. Luego, configure las contraseñas de consola, de la terminal virtual y de enable.
Si existen dificultades, consulte la Práctica de laboratorio de Configuración de contraseñas de
router.
b. ¿Cuál es el comando del router que se utiliza para visualizar la configuración activa?
__________________________________________________________________________
c. ¿Qué modo de comando se debe utilizar para introducir el comando que se menciona en la
última pregunta?
__________________________________________________________________________
d. Introduzca el comando de la pregunta anterior para verificar la configuración que se acaba de
introducir. Si la configuración no es correcta, corrija los errores. Vuelva a verificarla hasta que
esté correcta.
a. Introduzca configure terminal en la petición de entrada del router. Observe el cambio en la
petición de entrada del router.
¿Cómo cambió la petición de entrada del router?
_______________________________________________________________________
Paso 3 Entrar al modo de configuración de interfaz
a. Introduzca interface serial 0 en la petición de entrada de configuración global. Consulte
el esquema de interfaz.
¿Cómo es la petición de entrada de router en el modo de configuración de interfaz?
_______________________________________________________________________
Paso 4 Mostrar la ayuda para el comando description
a. Introduzca description ? en la petición de entrada del router.
¿Cuál es el número máximo de caracteres de una descripción de interfaz?
_______________________________________________________________________
Paso 5 Elegir una descripción para la interfaz
a. Una descripción de interfaz incluye el propósito y la ubicación de la interfaz, los otros
dispositivos o ubicaciones conectadas a la interfaz e los identificadores de circuito. Las
descripciones ayudan al personal de asistencia técnica a comprender la dimensión de los
problemas relacionados con una interfaz. Las descripciones también permiten una resolución
más rápida de los problemas.
b. A base del diagrama y la siguiente información del circuito, elija una descripción de las
interfaces seriales 0/0 para GAD y BHM. Use el siguiente formulario para documentar su
elección.
Enlace Portadora ID del circuito Velocidad
de GAD a BHM - BellSouth 10DHDG551170 1.544Mbits/seg

Paso 6 Introducir una descripción para la interfaz serial 0
a. En el modo de configuración de la interfaz para la interfaz serial 0, introduzca el texto de
descripción. El texto es la descripción del paso anterior. Luego introduzca Ctrl-z o escriba end
(finalizar) para volver al modo EXEC privilegiado.
Nota: esto sería lo mismo que escribir exit (salir) para salir del modo de configuración de
interfaz y exit nuevamente para abandonar el modo de Configuración global. Esto constituye un
atajo de teclado.
Paso 7 Examinar el archivo de configuración activo
a. En el modo EXEC privilegiado, introduzca el comando que hará aparecer la configuración
activa. El modo EXEC privilegiado también se denomina modo enable. El router mostrará
información sobre la configuración activa.
b. ¿Qué comando se introdujo? ________________________________________________
c. ¿Cuál es la descripción de la interfaz serial0?
__________________________________________________________________________
Paso 8 Confirmar que la descripción de la interfaz sea correcta
a. Desde el modo enable, introduzca el comando show interfaces serial 0. El router
muestra información sobre la interfaz. Examine este resultado para confirmar que la descripción
introducida coincida con la descripción correcta.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

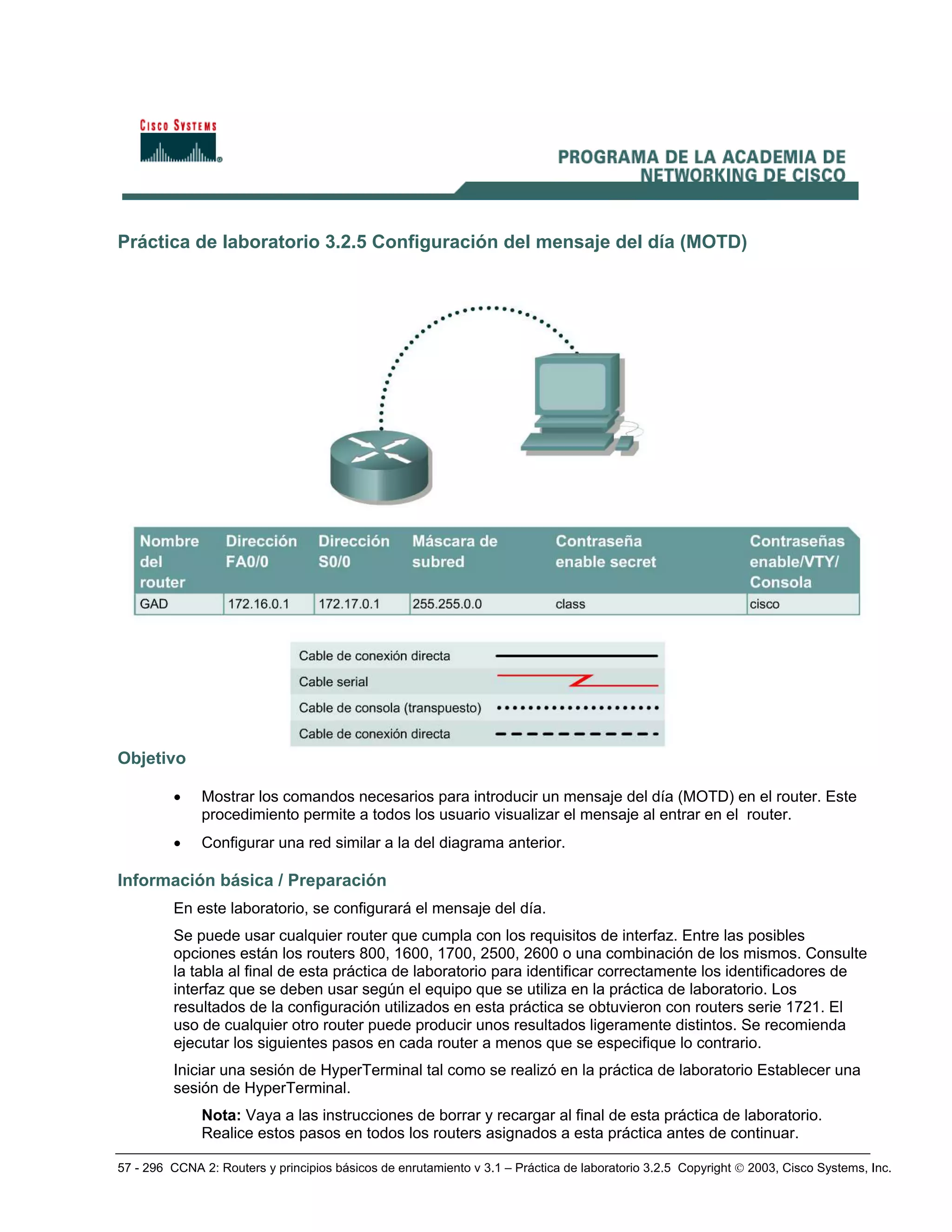

Práctica de laboratorio 3.2.5 Configuración del mensaje del día (MOTD)
Objetivo
• Mostrar los comandos necesarios para introducir un mensaje del día (MOTD) en el router. Este
procedimiento permite a todos los usuario visualizar el mensaje al entrar en el router.
En este laboratorio, se configurará el mensaje del día.

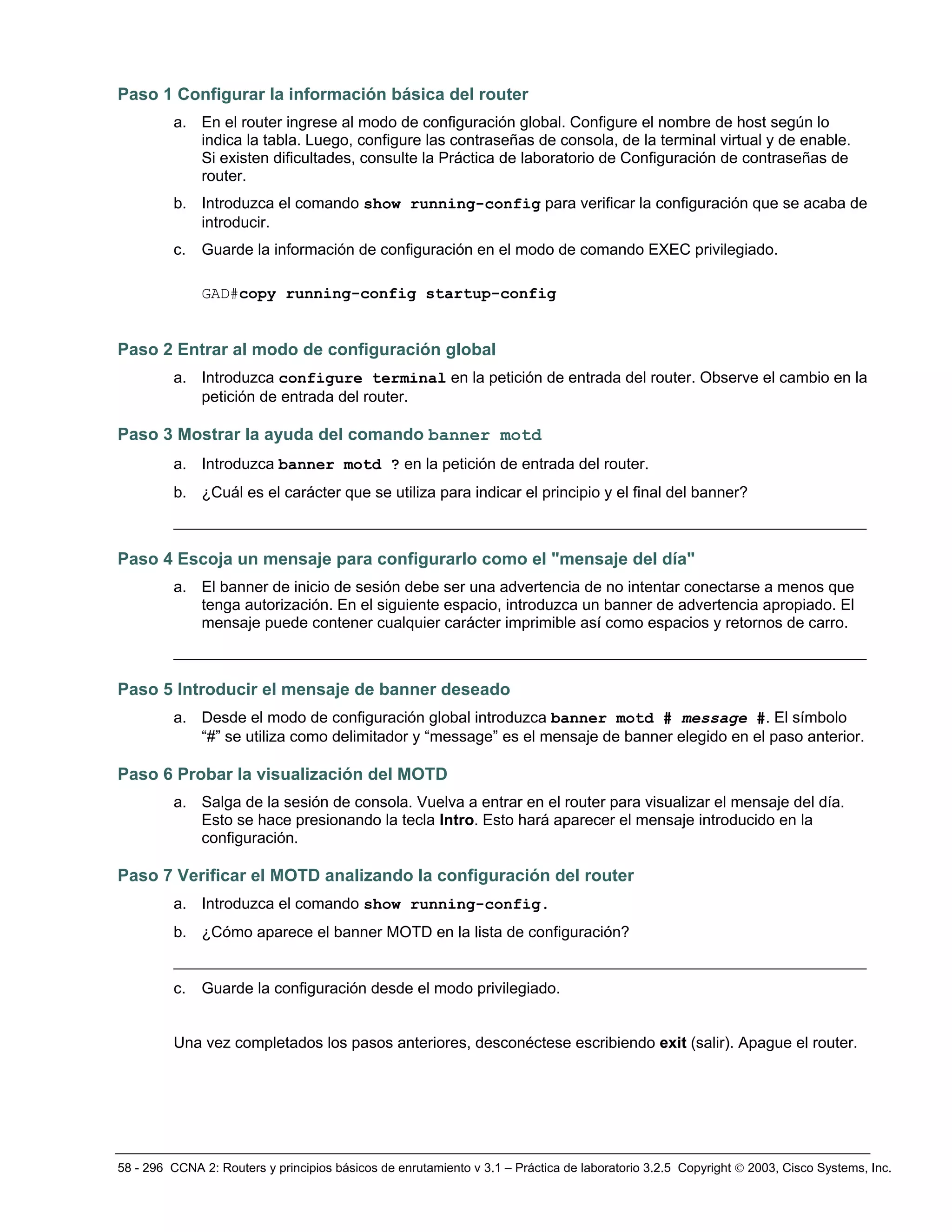

Paso 1 Configurar la información básica del router
router.
b. Introduzca el comando show running-config para verificar la configuración que se acaba de
introducir.
c. Guarde la información de configuración en el modo de comando EXEC privilegiado.
a. Introduzca configure terminal en la petición de entrada del router. Observe el cambio en la
Paso 3 Mostrar la ayuda del comando banner motd
a. Introduzca banner motd ? en la petición de entrada del router.
b. ¿Cuál es el carácter que se utiliza para indicar el principio y el final del banner?
_________________________________________________________________________________
Paso 4 Escoja un mensaje para configurarlo como el "mensaje del día"
a. El banner de inicio de sesión debe ser una advertencia de no intentar conectarse a menos que
tenga autorización. En el siguiente espacio, introduzca un banner de advertencia apropiado. El
mensaje puede contener cualquier carácter imprimible así como espacios y retornos de carro.
_________________________________________________________________________________
Paso 5 Introducir el mensaje de banner deseado
a. Desde el modo de configuración global introduzca banner motd # message #. El símbolo
“#” se utiliza como delimitador y “message” es el mensaje de banner elegido en el paso anterior.
Paso 6 Probar la visualización del MOTD
a. Salga de la sesión de consola. Vuelva a entrar en el router para visualizar el mensaje del día.
Esto se hace presionando la tecla Intro. Esto hará aparecer el mensaje introducido en la
configuración.
Paso 7 Verificar el MOTD analizando la configuración del router
a. Introduzca el comando show running-config.
b. ¿Cómo aparece el banner MOTD en la lista de configuración?
_________________________________________________________________________________
c. Guarde la configuración desde el modo privilegiado.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

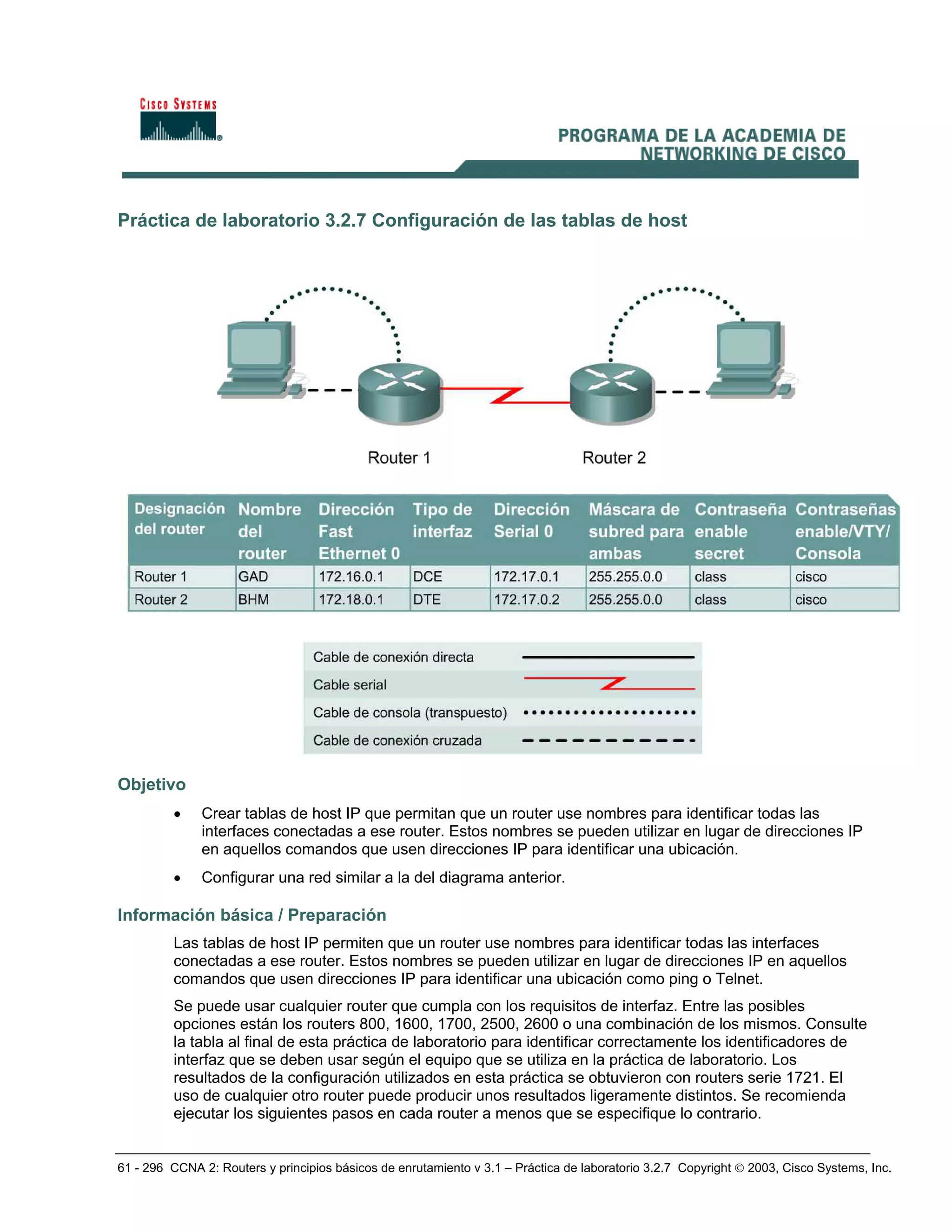

Práctica de laboratorio 3.2.7 Configuración de las tablas de host
Objetivo
• Crear tablas de host IP que permitan que un router use nombres para identificar todas las
interfaces conectadas a ese router. Estos nombres se pueden utilizar en lugar de direcciones IP
en aquellos comandos que usen direcciones IP para identificar una ubicación.
Las tablas de host IP permiten que un router use nombres para identificar todas las interfaces
conectadas a ese router. Estos nombres se pueden utilizar en lugar de direcciones IP en aquellos
comandos que usen direcciones IP para identificar una ubicación como ping o Telnet.

router.

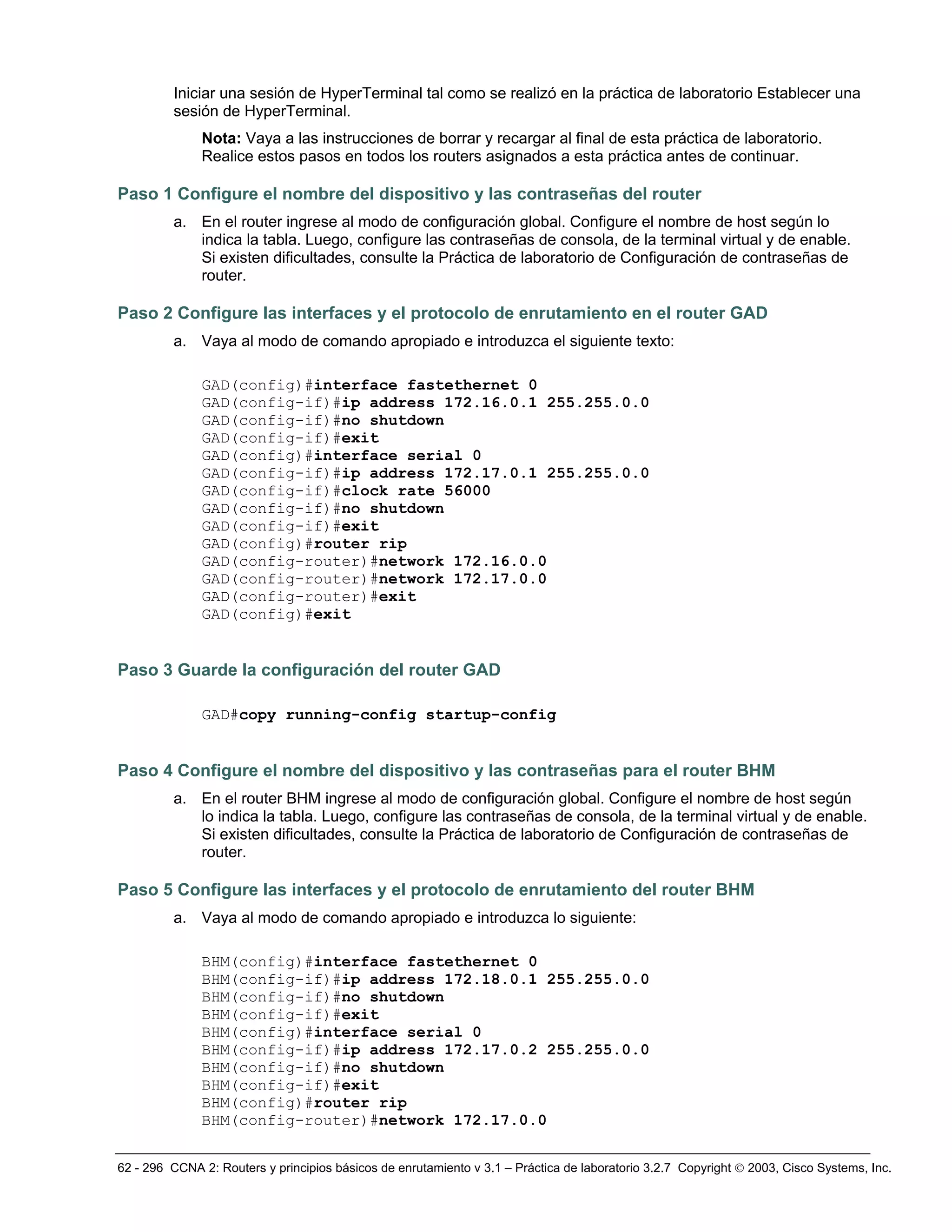

Paso 2 Configure las interfaces y el protocolo de enrutamiento en el router GAD
a. Vaya al modo de comando apropiado e introduzca el siguiente texto:
GAD(config)#interface fastethernet 0
GAD(config-if)#exit
GAD(config-if)#exit
GAD(config)#router rip
GAD(config-router)#network 172.16.0.0
GAD(config-router)#exit
GAD(config)#exit
Paso 3 Guarde la configuración del router GAD
Paso 4 Configure el nombre del dispositivo y las contraseñas para el router BHM
a. En el router BHM ingrese al modo de configuración global. Configure el nombre de host según
lo indica la tabla. Luego, configure las contraseñas de consola, de la terminal virtual y de enable.
router.
Paso 5 Configure las interfaces y el protocolo de enrutamiento del router BHM
a. Vaya al modo de comando apropiado e introduzca lo siguiente:
BHM(config)#interface fastethernet 0
BHM(config-if)#exit
BHM(config-if)#exit
BHM(config)#router rip
BHM(config-router)#network 172.17.0.0

BHM(config-router)#exit
BHM(config)#exit

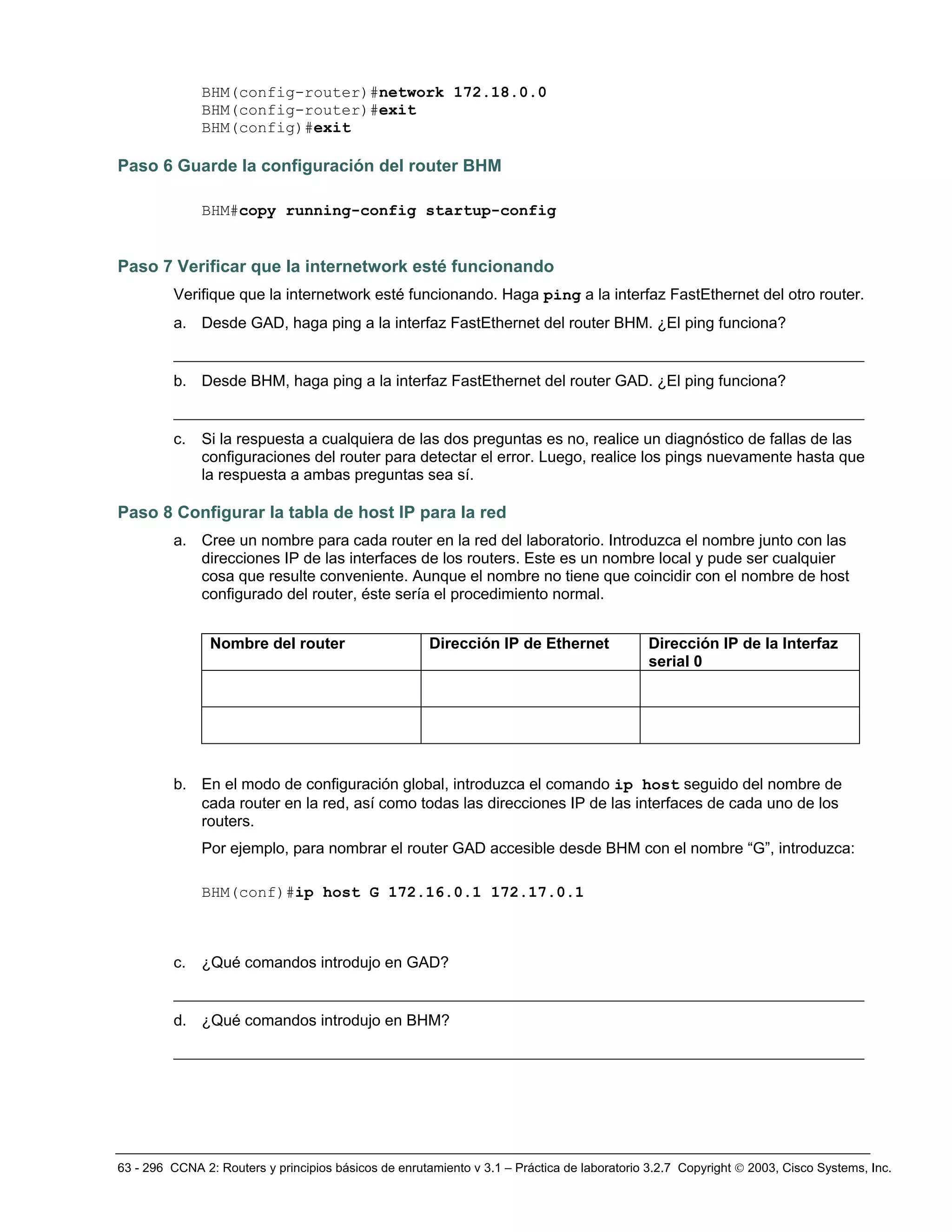

Paso 6 Guarde la configuración del router BHM
Paso 7 Verificar que la internetwork esté funcionando
Verifique que la internetwork esté funcionando. Haga ping a la interfaz FastEthernet del otro router.
a. Desde GAD, haga ping a la interfaz FastEthernet del router BHM. ¿El ping funciona?
__________________________________________________________________________
b. Desde BHM, haga ping a la interfaz FastEthernet del router GAD. ¿El ping funciona?
__________________________________________________________________________
c. Si la respuesta a cualquiera de las dos preguntas es no, realice un diagnóstico de fallas de las
Paso 8 Configurar la tabla de host IP para la red
a. Cree un nombre para cada router en la red del laboratorio. Introduzca el nombre junto con las
direcciones IP de las interfaces de los routers. Este es un nombre local y pude ser cualquier
cosa que resulte conveniente. Aunque el nombre no tiene que coincidir con el nombre de host
configurado del router, éste sería el procedimiento normal.
Nombre del router Dirección IP de Ethernet Dirección IP de la Interfaz
serial 0
b. En el modo de configuración global, introduzca el comando ip host seguido del nombre de
cada router en la red, así como todas las direcciones IP de las interfaces de cada uno de los
routers.
Por ejemplo, para nombrar el router GAD accesible desde BHM con el nombre “G”, introduzca:
BHM(conf)#ip host G 172.16.0.1 172.17.0.1
c. ¿Qué comandos introdujo en GAD?
__________________________________________________________________________
d. ¿Qué comandos introdujo en BHM?
__________________________________________________________________________

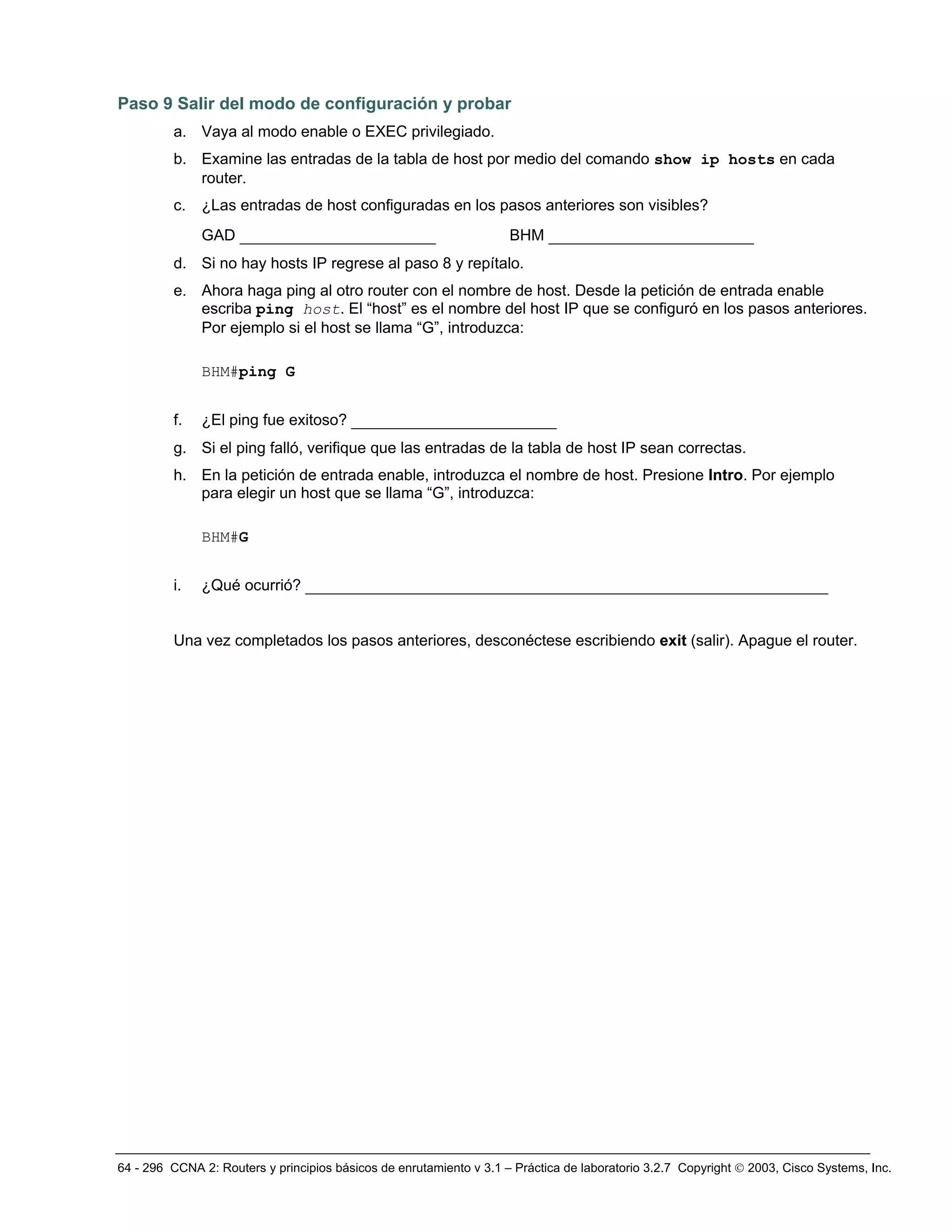

Paso 9 Salir del modo de configuración y probar
a. Vaya al modo enable o EXEC privilegiado.
b. Examine las entradas de la tabla de host por medio del comando show ip hosts en cada
router.
c. ¿Las entradas de host configuradas en los pasos anteriores son visibles?
GAD _____________________ BHM ______________________
d. Si no hay hosts IP regrese al paso 8 y repítalo.
e. Ahora haga ping al otro router con el nombre de host. Desde la petición de entrada enable
escriba ping host. El “host” es el nombre del host IP que se configuró en los pasos anteriores.
Por ejemplo si el host se llama “G”, introduzca:
BHM#ping G
f. ¿El ping fue exitoso? ______________________
g. Si el ping falló, verifique que las entradas de la tabla de host IP sean correctas.
h. En la petición de entrada enable, introduzca el nombre de host. Presione Intro. Por ejemplo
para elegir un host que se llama “G”, introduzca:
BHM#G
i. ¿Qué ocurrió? ________________________________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

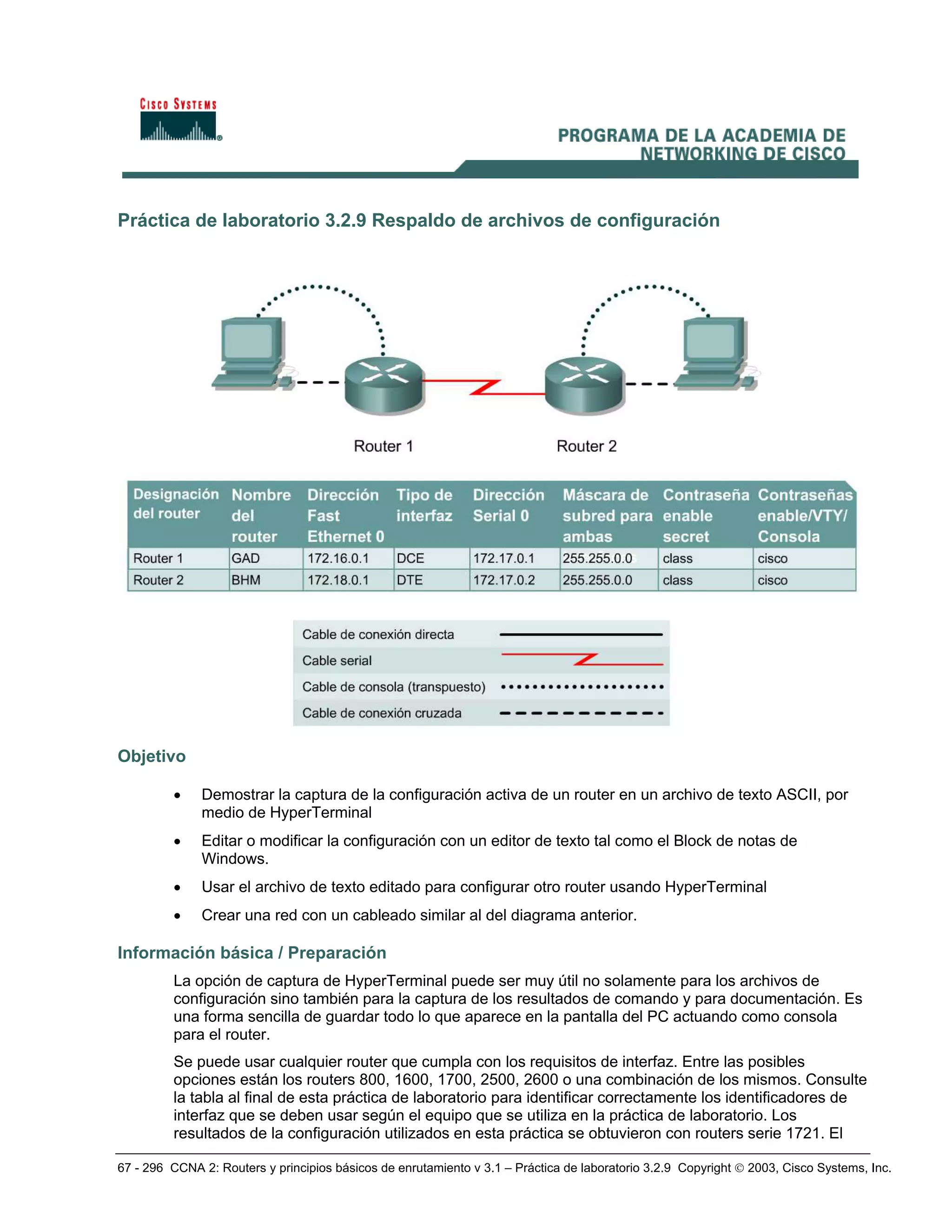

Práctica de laboratorio 3.2.9 Respaldo de archivos de configuración
Objetivo
• Demostrar la captura de la configuración activa de un router en un archivo de texto ASCII, por
medio de HyperTerminal
• Editar o modificar la configuración con un editor de texto tal como el Block de notas de
Windows.
• Usar el archivo de texto editado para configurar otro router usando HyperTerminal
• Crear una red con un cableado similar al del diagrama anterior.
La opción de captura de HyperTerminal puede ser muy útil no solamente para los archivos de
configuración sino también para la captura de los resultados de comando y para documentación. Es
una forma sencilla de guardar todo lo que aparece en la pantalla del PC actuando como consola
para el router.

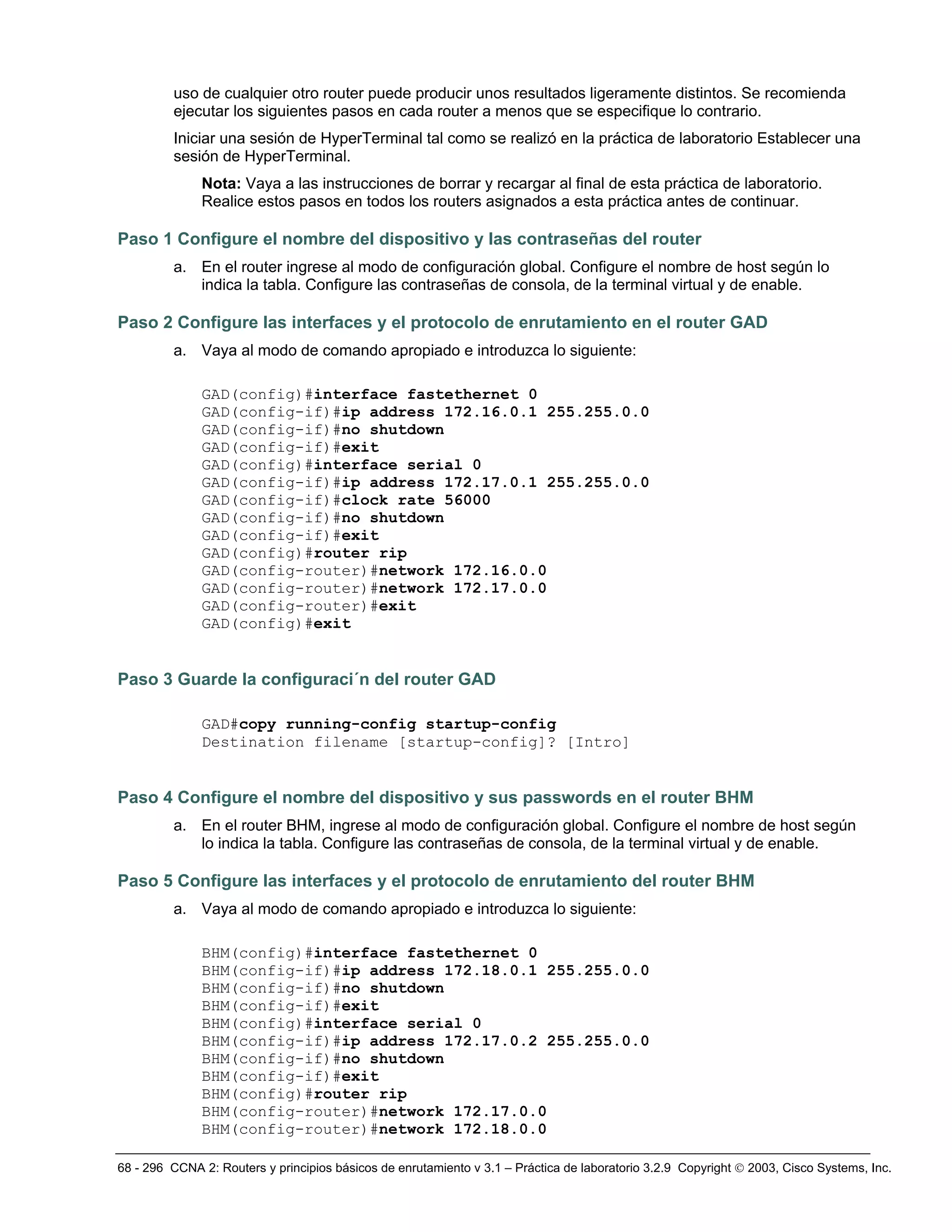

indica la tabla. Configure las contraseñas de consola, de la terminal virtual y de enable.
Paso 2 Configure las interfaces y el protocolo de enrutamiento en el router GAD
GAD(config)#interface fastethernet 0
GAD(config-if)#exit
GAD(config-if)#exit
GAD(config)#exit
Paso 3 Guarde la configuraci´n del router GAD
Destination filename [startup-config]? [Intro]
Paso 4 Configure el nombre del dispositivo y sus passwords en el router BHM
a. En el router BHM, ingrese al modo de configuración global. Configure el nombre de host según
lo indica la tabla. Configure las contraseñas de consola, de la terminal virtual y de enable.
Paso 5 Configure las interfaces y el protocolo de enrutamiento del router BHM
BHM(config)#interface fastethernet 0
BHM(config-if)#exit
BHM(config-if)#exit

BHM(config)#exit

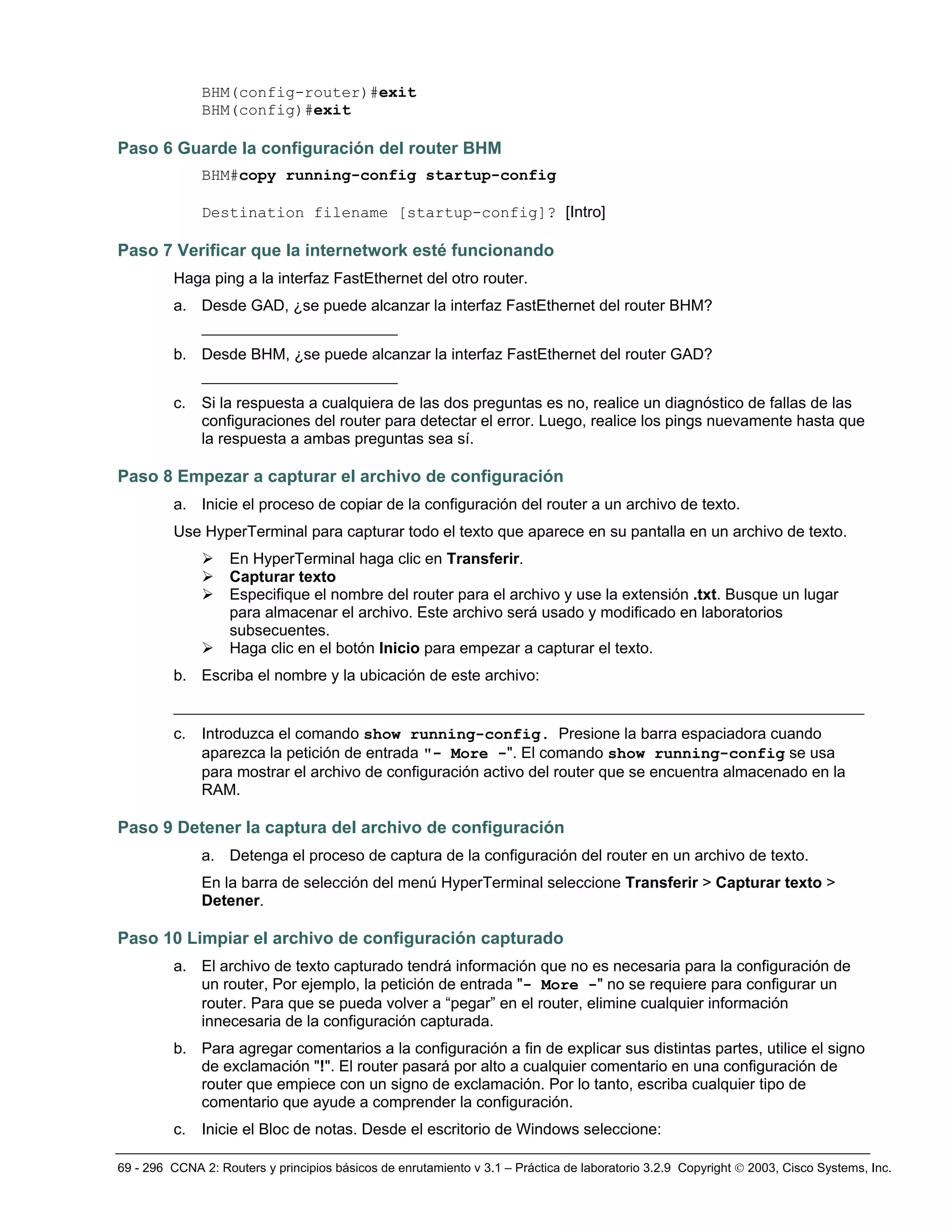

Paso 6 Guarde la configuración del router BHM
Paso 7 Verificar que la internetwork esté funcionando
Haga ping a la interfaz FastEthernet del otro router.
a. Desde GAD, ¿se puede alcanzar la interfaz FastEthernet del router BHM?
_____________________
b. Desde BHM, ¿se puede alcanzar la interfaz FastEthernet del router GAD?
_____________________
Paso 8 Empezar a capturar el archivo de configuración
a. Inicie el proceso de copiar de la configuración del router a un archivo de texto.
Use HyperTerminal para capturar todo el texto que aparece en su pantalla en un archivo de texto.
¾ En HyperTerminal haga clic en Transferir.
¾ Capturar texto
¾ Especifique el nombre del router para el archivo y use la extensión .txt. Busque un lugar
para almacenar el archivo. Este archivo será usado y modificado en laboratorios
subsecuentes.
¾ Haga clic en el botón Inicio para empezar a capturar el texto.
b. Escriba el nombre y la ubicación de este archivo:
__________________________________________________________________________
c. Introduzca el comando show running-config. Presione la barra espaciadora cuando
aparezca la petición de entrada "- More -". El comando show running-config se usa
para mostrar el archivo de configuración activo del router que se encuentra almacenado en la
RAM.
Paso 9 Detener la captura del archivo de configuración
a. Detenga el proceso de captura de la configuración del router en un archivo de texto.
En la barra de selección del menú HyperTerminal seleccione Transferir > Capturar texto >
Detener.
Paso 10 Limpiar el archivo de configuración capturado
a. El archivo de texto capturado tendrá información que no es necesaria para la configuración de
un router, Por ejemplo, la petición de entrada "- More -" no se requiere para configurar un
router. Para que se pueda volver a “pegar” en el router, elimine cualquier información
innecesaria de la configuración capturada.
b. Para agregar comentarios a la configuración a fin de explicar sus distintas partes, utilice el signo
de exclamación "!". El router pasará por alto a cualquier comentario en una configuración de
router que empiece con un signo de exclamación. Por lo tanto, escriba cualquier tipo de
comentario que ayude a comprender la configuración.

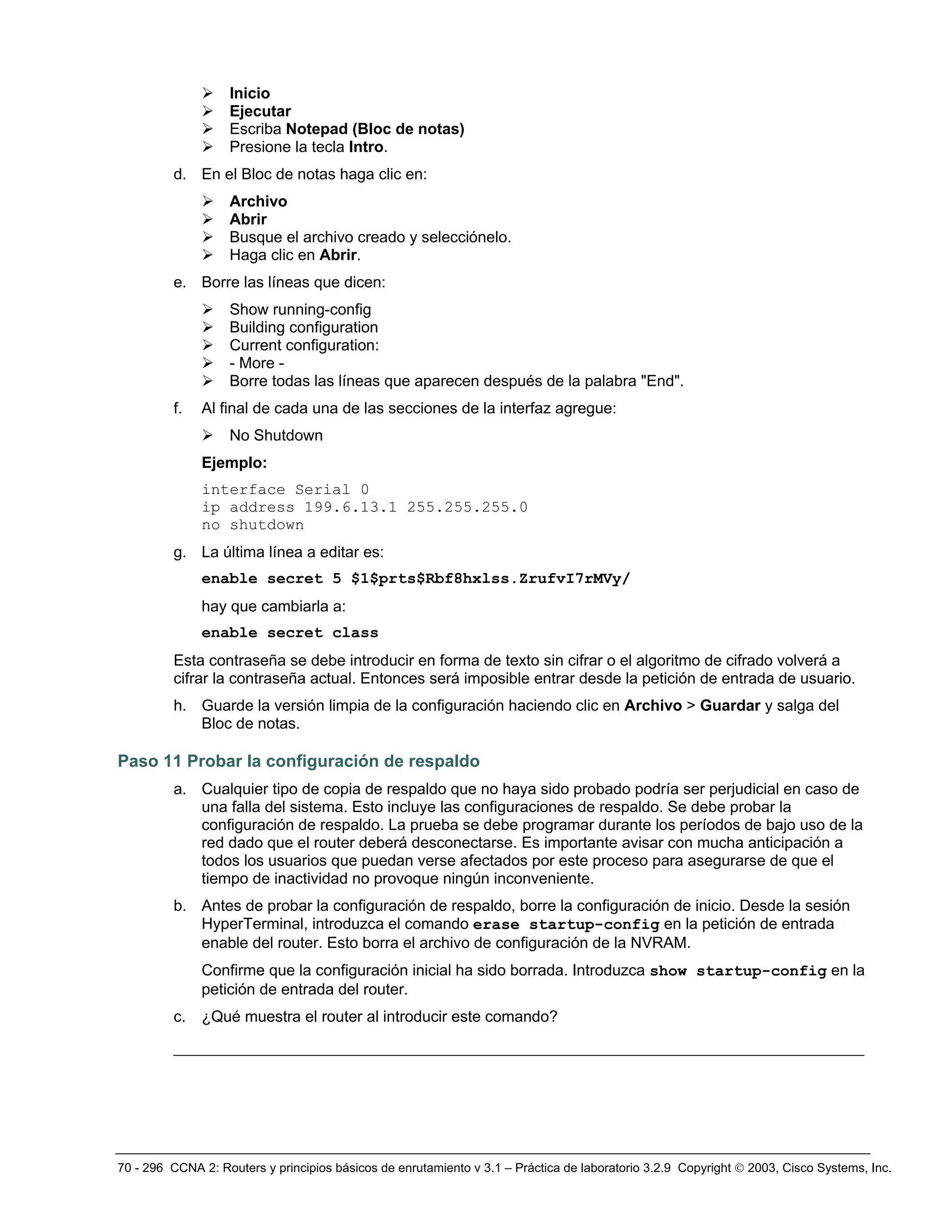

c. Inicie el Bloc de notas. Desde el escritorio de Windows seleccione:

¾ Inicio
¾ Ejecutar
¾ Escriba Notepad (Bloc de notas)
¾ Presione la tecla Intro.
d. En el Bloc de notas haga clic en:
¾ Archivo
¾ Abrir
¾ Busque el archivo creado y selecciónelo.
¾ Haga clic en Abrir.
e. Borre las líneas que dicen:
¾ Show running-config
¾ Building configuration
¾ Current configuration:
¾ - More -
¾ Borre todas las líneas que aparecen después de la palabra "End".
f. Al final de cada una de las secciones de la interfaz agregue:
¾ No Shutdown
Ejemplo:
interface Serial 0
ip address 199.6.13.1 255.255.255.0
no shutdown
g. La última línea a editar es:
enable secret 5 $1$prts$Rbf8hxlss.ZrufvI7rMVy/
hay que cambiarla a:
enable secret class
Esta contraseña se debe introducir en forma de texto sin cifrar o el algoritmo de cifrado volverá a
cifrar la contraseña actual. Entonces será imposible entrar desde la petición de entrada de usuario.
h. Guarde la versión limpia de la configuración haciendo clic en Archivo > Guardar y salga del
Bloc de notas.
Paso 11 Probar la configuración de respaldo
a. Cualquier tipo de copia de respaldo que no haya sido probado podría ser perjudicial en caso de
una falla del sistema. Esto incluye las configuraciones de respaldo. Se debe probar la
configuración de respaldo. La prueba se debe programar durante los períodos de bajo uso de la
red dado que el router deberá desconectarse. Es importante avisar con mucha anticipación a
todos los usuarios que puedan verse afectados por este proceso para asegurarse de que el
tiempo de inactividad no provoque ningún inconveniente.
b. Antes de probar la configuración de respaldo, borre la configuración de inicio. Desde la sesión
HyperTerminal, introduzca el comando erase startup-config en la petición de entrada
enable del router. Esto borra el archivo de configuración de la NVRAM.
Confirme que la configuración inicial ha sido borrada. Introduzca show startup-config en la
c. ¿Qué muestra el router al introducir este comando?
__________________________________________________________________________

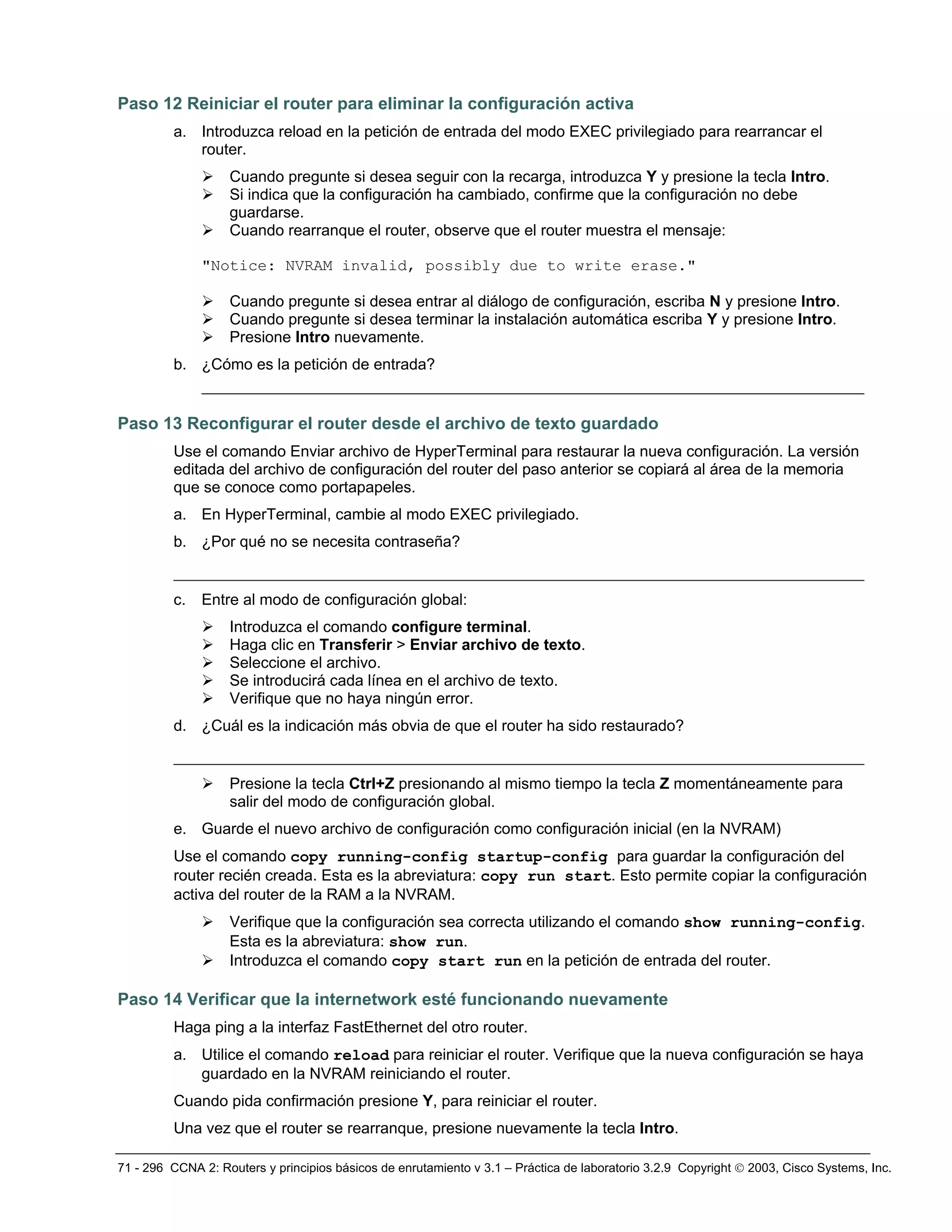

Paso 12 Reiniciar el router para eliminar la configuración activa
a. Introduzca reload en la petición de entrada del modo EXEC privilegiado para rearrancar el
router.
¾ Cuando pregunte si desea seguir con la recarga, introduzca Y y presione la tecla Intro.
¾ Si indica que la configuración ha cambiado, confirme que la configuración no debe
guardarse.
¾ Cuando rearranque el router, observe que el router muestra el mensaje:
"Notice: NVRAM invalid, possibly due to write erase."
¾ Cuando pregunte si desea entrar al diálogo de configuración, escriba N y presione Intro.
¾ Cuando pregunte si desea terminar la instalación automática escriba Y y presione Intro.
¾ Presione Intro nuevamente.
b. ¿Cómo es la petición de entrada?
_______________________________________________________________________
Paso 13 Reconfigurar el router desde el archivo de texto guardado
Use el comando Enviar archivo de HyperTerminal para restaurar la nueva configuración. La versión
editada del archivo de configuración del router del paso anterior se copiará al área de la memoria
que se conoce como portapapeles.
a. En HyperTerminal, cambie al modo EXEC privilegiado.
b. ¿Por qué no se necesita contraseña?
__________________________________________________________________________
c. Entre al modo de configuración global:
¾ Introduzca el comando configure terminal.
¾ Haga clic en Transferir > Enviar archivo de texto.
¾ Seleccione el archivo.
¾ Se introducirá cada línea en el archivo de texto.
¾ Verifique que no haya ningún error.
d. ¿Cuál es la indicación más obvia de que el router ha sido restaurado?
__________________________________________________________________________
¾ Presione la tecla Ctrl+Z presionando al mismo tiempo la tecla Z momentáneamente para
salir del modo de configuración global.
e. Guarde el nuevo archivo de configuración como configuración inicial (en la NVRAM)
Use el comando copy running-config startup-config para guardar la configuración del
router recién creada. Esta es la abreviatura: copy run start. Esto permite copiar la configuración
activa del router de la RAM a la NVRAM.
¾ Verifique que la configuración sea correcta utilizando el comando show running-config.
Esta es la abreviatura: show run.
¾ Introduzca el comando copy start run en la petición de entrada del router.
Paso 14 Verificar que la internetwork esté funcionando nuevamente
Haga ping a la interfaz FastEthernet del otro router.
a. Utilice el comando reload para reiniciar el router. Verifique que la nueva configuración se haya
guardado en la NVRAM reiniciando el router.
Cuando pida confirmación presione Y, para reiniciar el router.
Una vez que el router se rearranque, presione nuevamente la tecla Intro.

b. Desde GAD, ¿se puede hacer ping a la interfaz FastEthernet del router BHM?
_____________________
c. Desde BHM, ¿se puede hacer ping a la interfaz FastEthernet del router GAD ?
_____________________
d. Si la respuesta a cualquiera de las dos preguntas es no, realice un diagnóstico de fallas de las

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

Práctica de laboratorio 4.1.4 Creación de un mapa de red por medio de CDP
Objetivo
• Usar los comandos del Protocolo de descubrimiento de Cisco (CDP) para obtener información
acerca de los dispositivos de red vecinos.
CDP detecta y muestra información acerca de dispositivos de Cisco directamente conectados,
incluyendo los routers y switches.
2600 o una combinación de los mismos. Consulte la tabla al final de esta práctica de laboratorio
para identificar correctamente los identificadores de interfaz que se deben usar según el equipo que
se utiliza en la práctica de laboratorio. Los resultados de la configuración utilizados en esta práctica
se obtuvieron con los routers serie 1721. El uso de cualquier otro router puede producir unos
resultados ligeramente distintos. Se recomienda ejecutar los siguientes pasos en cada router a
menos que se especifique lo contrario.

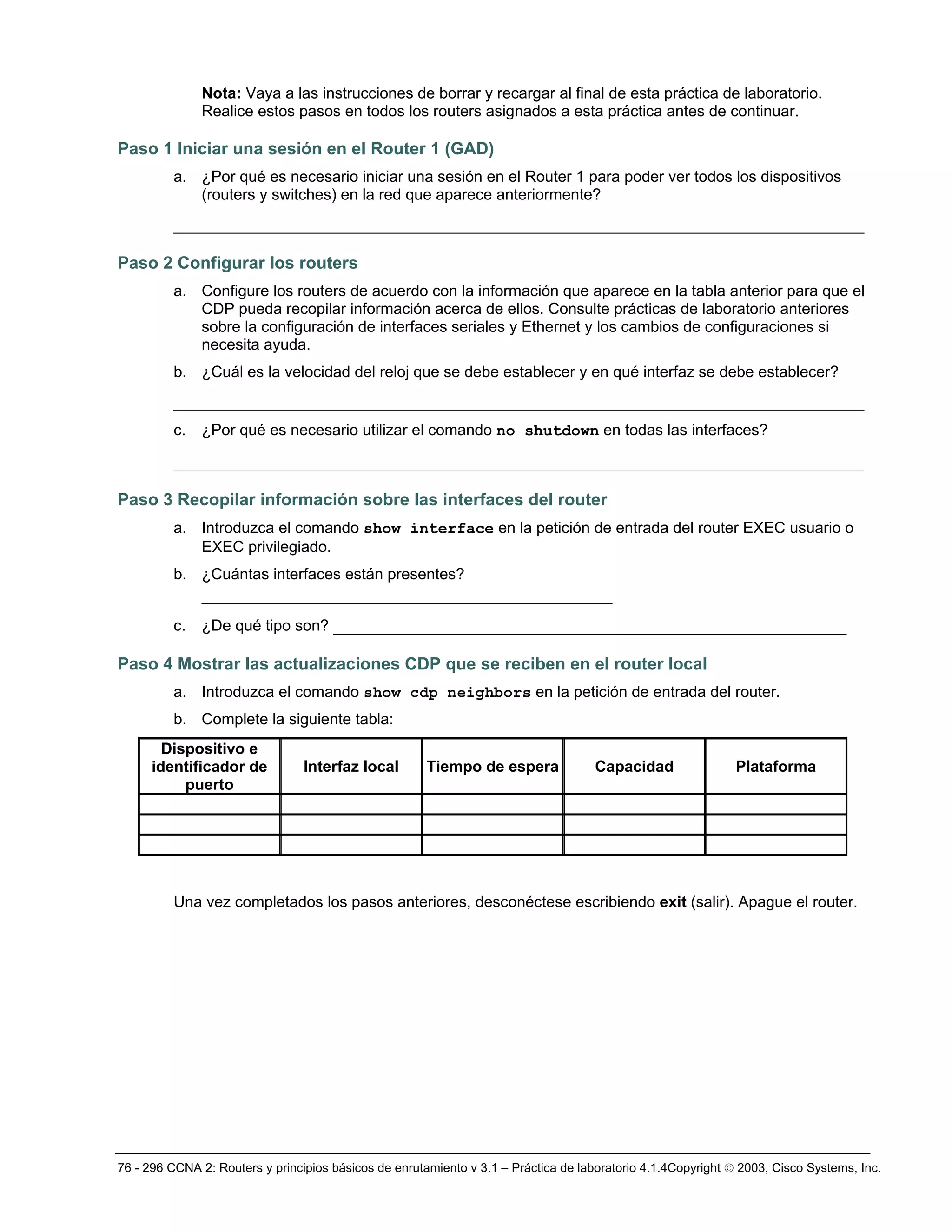

Paso 1 Iniciar una sesión en el Router 1 (GAD)
a. ¿Por qué es necesario iniciar una sesión en el Router 1 para poder ver todos los dispositivos
(routers y switches) en la red que aparece anteriormente?
__________________________________________________________________________
Paso 2 Configurar los routers
a. Configure los routers de acuerdo con la información que aparece en la tabla anterior para que el
CDP pueda recopilar información acerca de ellos. Consulte prácticas de laboratorio anteriores
sobre la configuración de interfaces seriales y Ethernet y los cambios de configuraciones si
necesita ayuda.
b. ¿Cuál es la velocidad del reloj que se debe establecer y en qué interfaz se debe establecer?
__________________________________________________________________________
c. ¿Por qué es necesario utilizar el comando no shutdown en todas las interfaces?
__________________________________________________________________________
Paso 3 Recopilar información sobre las interfaces del router
a. Introduzca el comando show interface en la petición de entrada del router EXEC usuario o
EXEC privilegiado.
b. ¿Cuántas interfaces están presentes?
____________________________________________
c. ¿De qué tipo son? _______________________________________________________
Paso 4 Mostrar las actualizaciones CDP que se reciben en el router local
a. Introduzca el comando show cdp neighbors en la petición de entrada del router.
b. Complete la siguiente tabla:
Dispositivo e
identificador de
puerto
Interfaz local Tiempo de espera Capacidad Plataforma

Router>enable
[confirm]
Presione Intro.

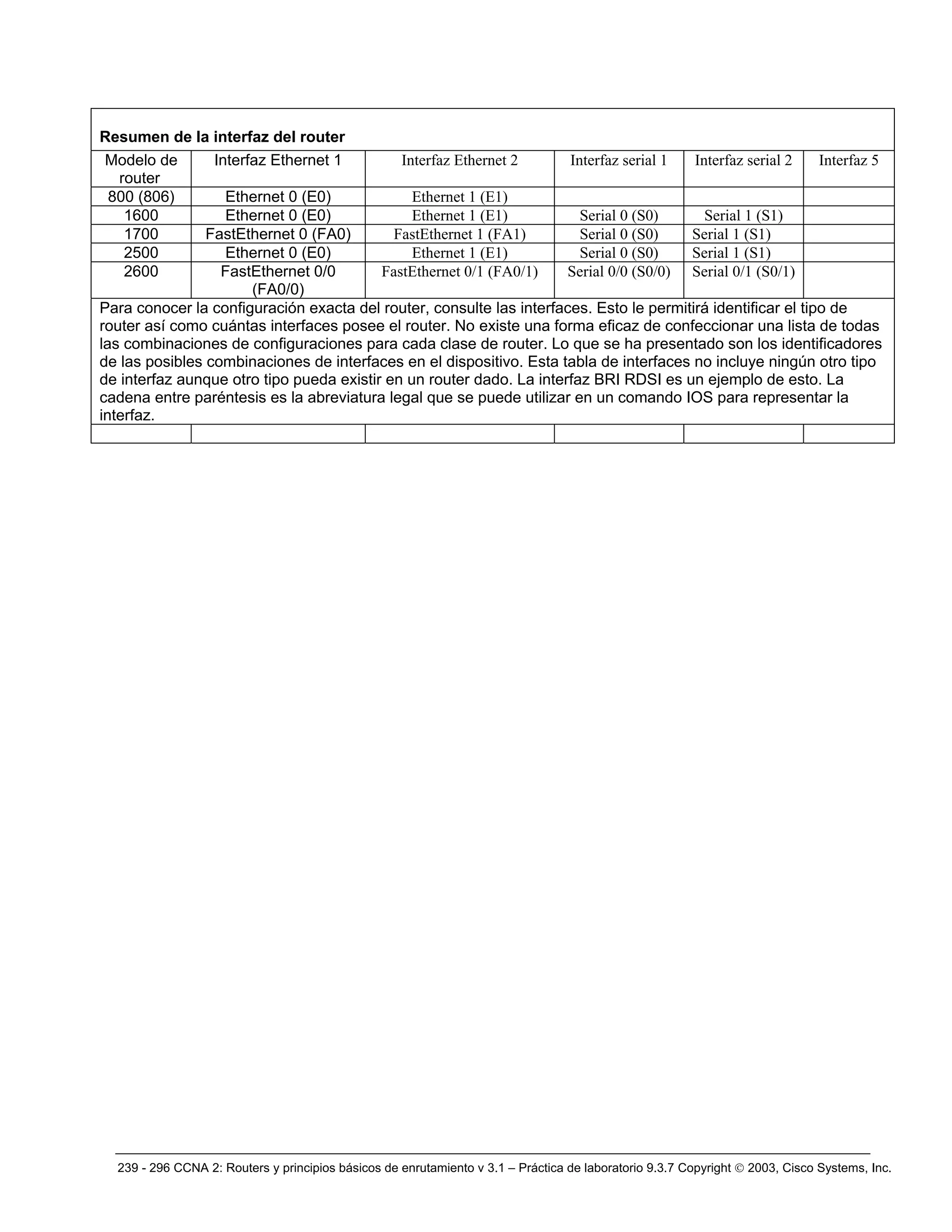

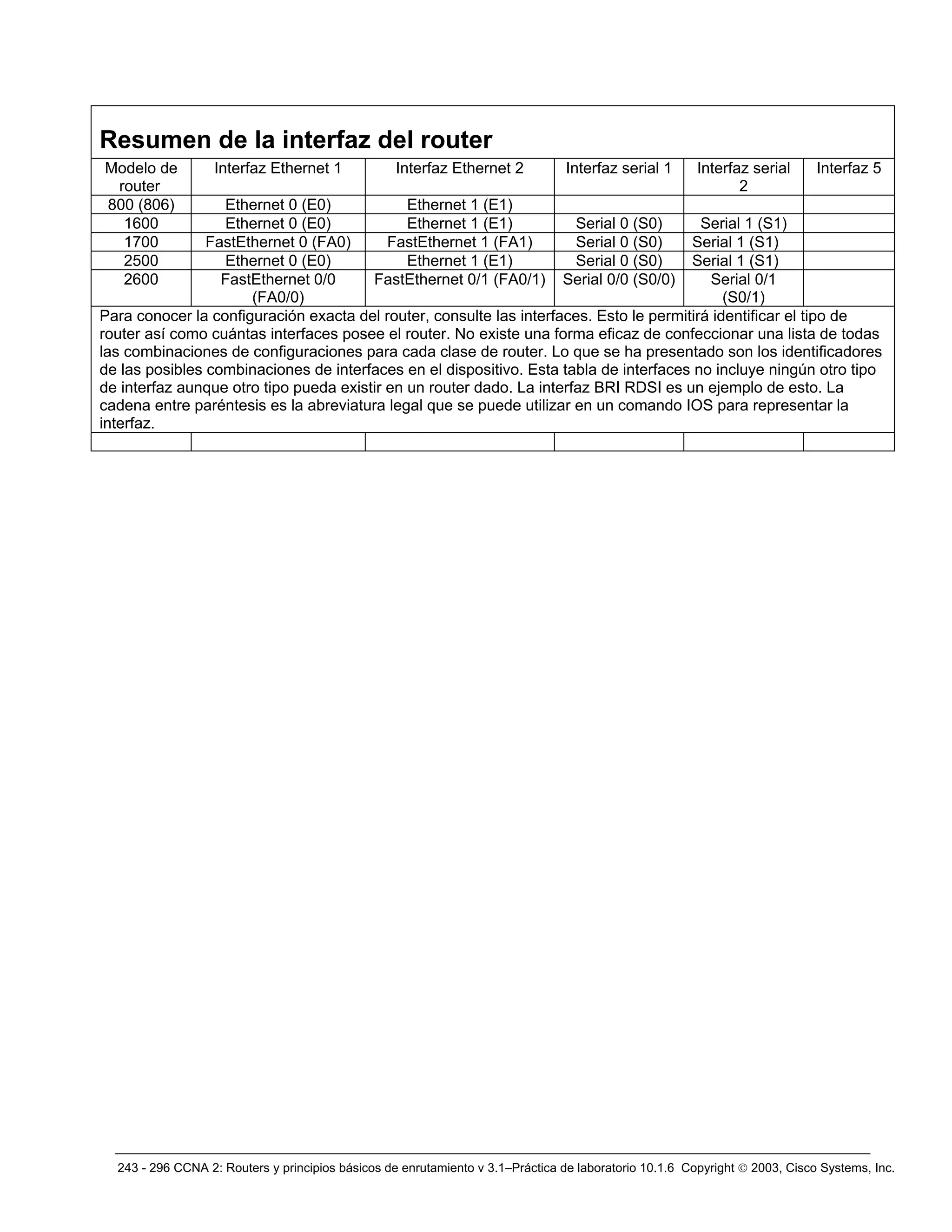

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)
Para saber exactamente cómo está configurado el router, consulte las interfaces. Esto le permitirá identificar el
tipo de router así como cuántas interfaces posee el router. No hay una forma eficaz de confeccionar una lista de
todas las combinaciones de configuraciones para cada clase de router. Lo que se ha presentado son los
identificadores de las posibles combinaciones de interfaces en el dispositivo. Esta tabla de interfaces no incluye
ningún otro tipo de interfaz aunque otro tipo pueda existir en un router dado. La interfaz BRI RDSI es un ejemplo
de esto. La cadena entre paréntesis es la abreviatura legal que se puede utilizar en los comandos IOS para
representar la interfaz.

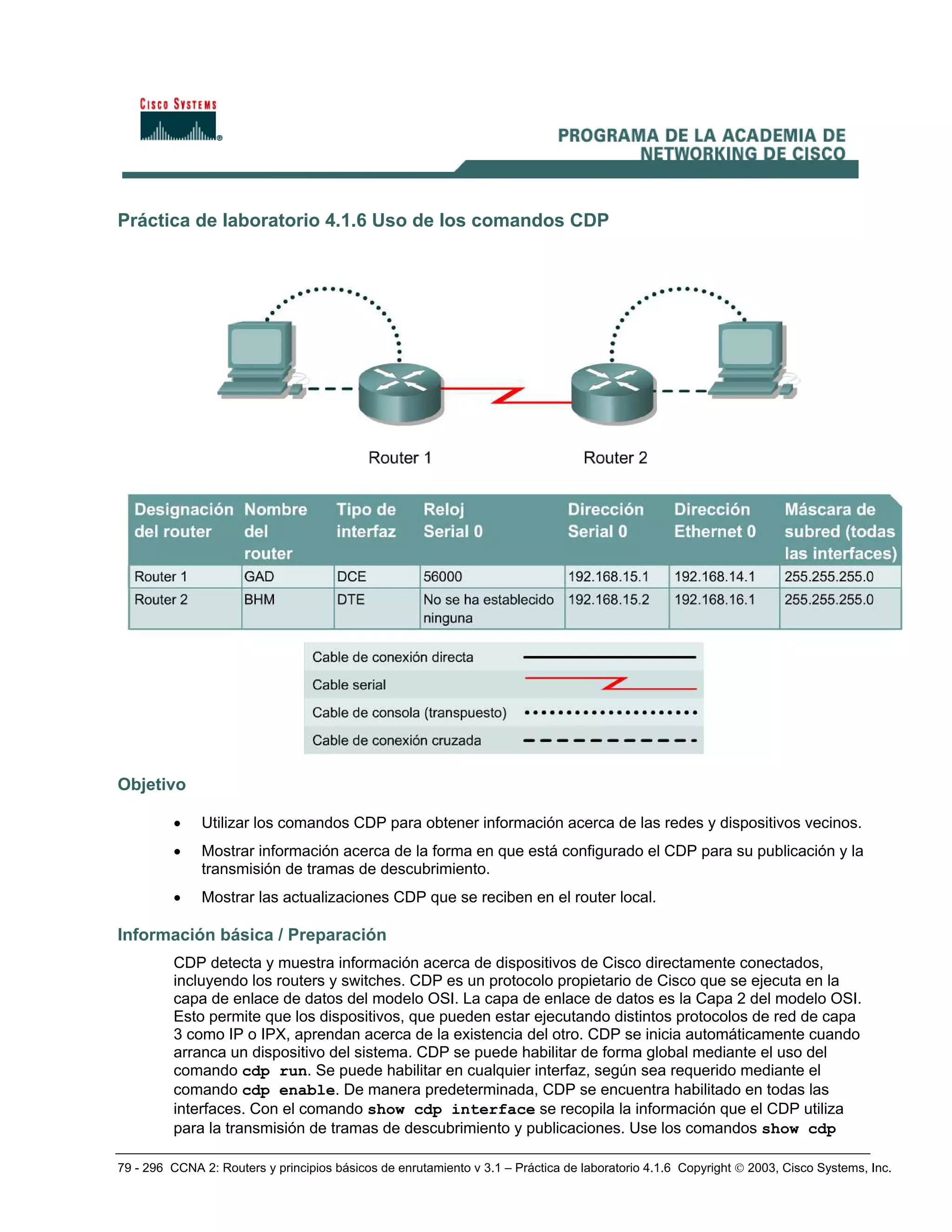

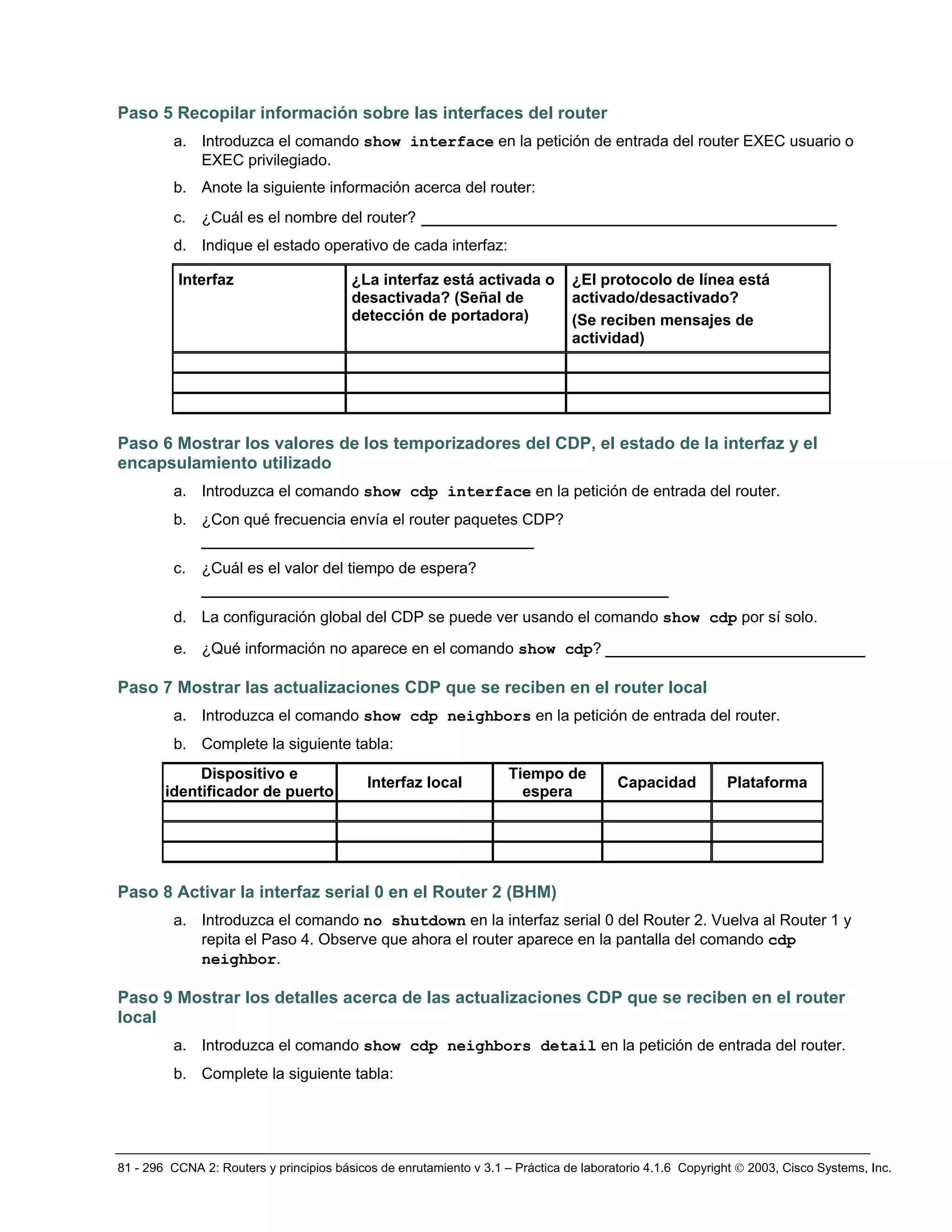

Práctica de laboratorio 4.1.6 Uso de los comandos CDP
Objetivo
• Utilizar los comandos CDP para obtener información acerca de las redes y dispositivos vecinos.
• Mostrar información acerca de la forma en que está configurado el CDP para su publicación y la
transmisión de tramas de descubrimiento.
• Mostrar las actualizaciones CDP que se reciben en el router local.
CDP detecta y muestra información acerca de dispositivos de Cisco directamente conectados,
incluyendo los routers y switches. CDP es un protocolo propietario de Cisco que se ejecuta en la
capa de enlace de datos del modelo OSI. La capa de enlace de datos es la Capa 2 del modelo OSI.
Esto permite que los dispositivos, que pueden estar ejecutando distintos protocolos de red de capa
3 como IP o IPX, aprendan acerca de la existencia del otro. CDP se inicia automáticamente cuando
arranca un dispositivo del sistema. CDP se puede habilitar de forma global mediante el uso del
comando cdp run. Se puede habilitar en cualquier interfaz, según sea requerido mediante el
comando cdp enable. De manera predeterminada, CDP se encuentra habilitado en todas las
interfaces. Con el comando show cdp interface se recopila la información que el CDP utiliza
para la transmisión de tramas de descubrimiento y publicaciones. Use los comandos show cdp

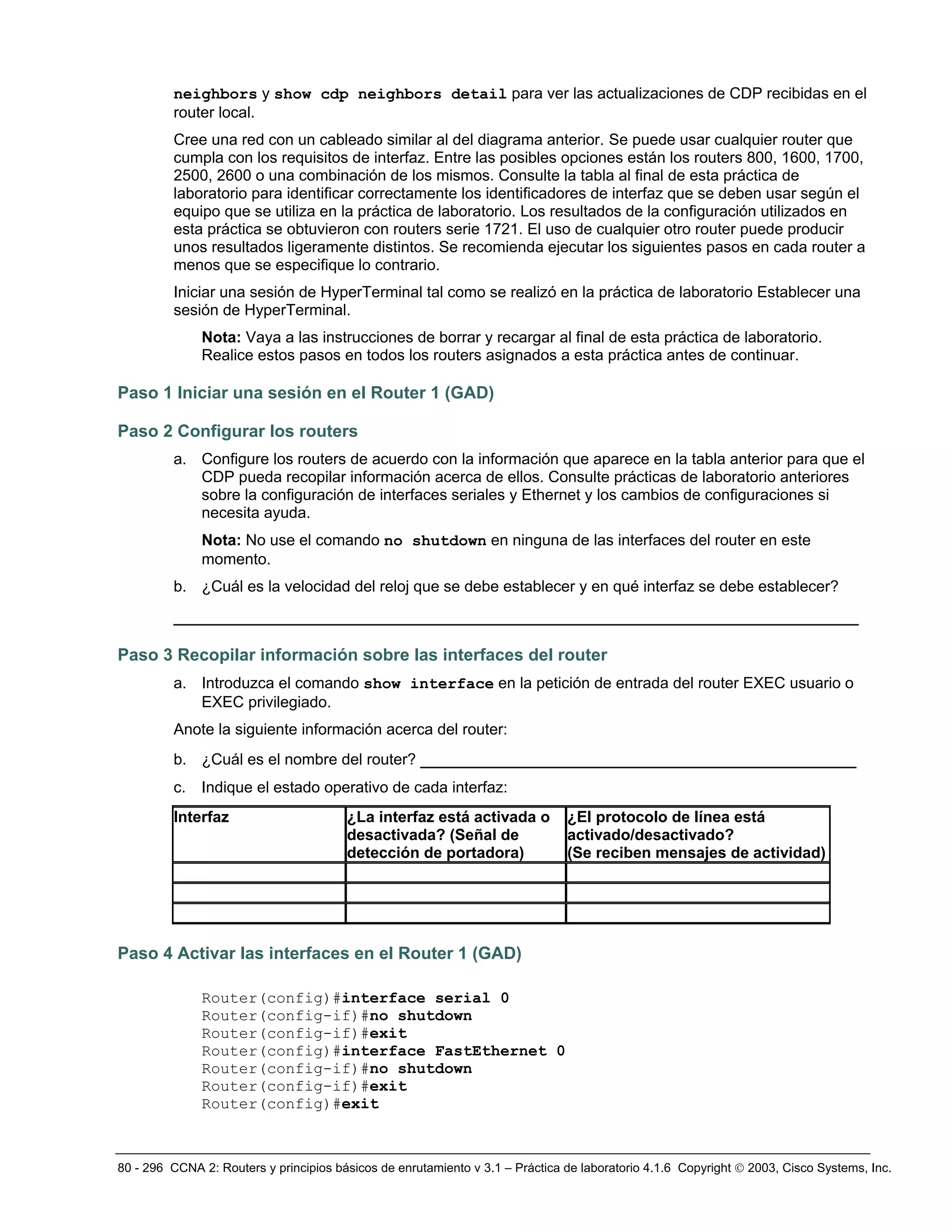

neighbors y show cdp neighbors detail para ver las actualizaciones de CDP recibidas en el
router local.
Cree una red con un cableado similar al del diagrama anterior. Se puede usar cualquier router que
cumpla con los requisitos de interfaz. Entre las posibles opciones están los routers 800, 1600, 1700,
2500, 2600 o una combinación de los mismos. Consulte la tabla al final de esta práctica de
laboratorio para identificar correctamente los identificadores de interfaz que se deben usar según el
equipo que se utiliza en la práctica de laboratorio. Los resultados de la configuración utilizados en
esta práctica se obtuvieron con routers serie 1721. El uso de cualquier otro router puede producir
unos resultados ligeramente distintos. Se recomienda ejecutar los siguientes pasos en cada router a
Paso 1 Iniciar una sesión en el Router 1 (GAD)
a. Configure los routers de acuerdo con la información que aparece en la tabla anterior para que el
CDP pueda recopilar información acerca de ellos. Consulte prácticas de laboratorio anteriores
sobre la configuración de interfaces seriales y Ethernet y los cambios de configuraciones si
necesita ayuda.
Nota: No use el comando no shutdown en ninguna de las interfaces del router en este
momento.
b. ¿Cuál es la velocidad del reloj que se debe establecer y en qué interfaz se debe establecer?
__________________________________________________________________
EXEC privilegiado.
Anote la siguiente información acerca del router:
b. ¿Cuál es el nombre del router? __________________________________________
c. Indique el estado operativo de cada interfaz:
Interfaz ¿La interfaz está activada o
desactivada? (Señal de
detección de portadora)
¿El protocolo de línea está
activado/desactivado?
(Se reciben mensajes de actividad)
Paso 4 Activar las interfaces en el Router 1 (GAD)
Router(config)#interface serial 0
Router(config-if)#no shutdown
Router(config)#interface FastEthernet 0
Router(config-if)#no shutdown
Router(config)#exit

EXEC privilegiado.
b. Anote la siguiente información acerca del router:
c. ¿Cuál es el nombre del router? ________________________________________
d. Indique el estado operativo de cada interfaz:
Interfaz ¿La interfaz está activada o
desactivada? (Señal de
detección de portadora)
¿El protocolo de línea está
activado/desactivado?
(Se reciben mensajes de
actividad)
Paso 6 Mostrar los valores de los temporizadores del CDP, el estado de la interfaz y el
encapsulamiento utilizado
a. Introduzca el comando show cdp interface en la petición de entrada del router.
b. ¿Con qué frecuencia envía el router paquetes CDP?
________________________________
c. ¿Cuál es el valor del tiempo de espera?
_____________________________________________
d. La configuración global del CDP se puede ver usando el comando show cdp por sí solo.
e. ¿Qué información no aparece en el comando show cdp? _________________________
Paso 7 Mostrar las actualizaciones CDP que se reciben en el router local
Dispositivo e
identificador de puerto
Interfaz local
Tiempo de
espera
Capacidad Plataforma
Paso 8 Activar la interfaz serial 0 en el Router 2 (BHM)
a. Introduzca el comando no shutdown en la interfaz serial 0 del Router 2. Vuelva al Router 1 y
repita el Paso 4. Observe que ahora el router aparece en la pantalla del comando cdp
neighbor.
Paso 9 Mostrar los detalles acerca de las actualizaciones CDP que se reciben en el router
local
a. Introduzca el comando show cdp neighbors detail en la petición de entrada del router.

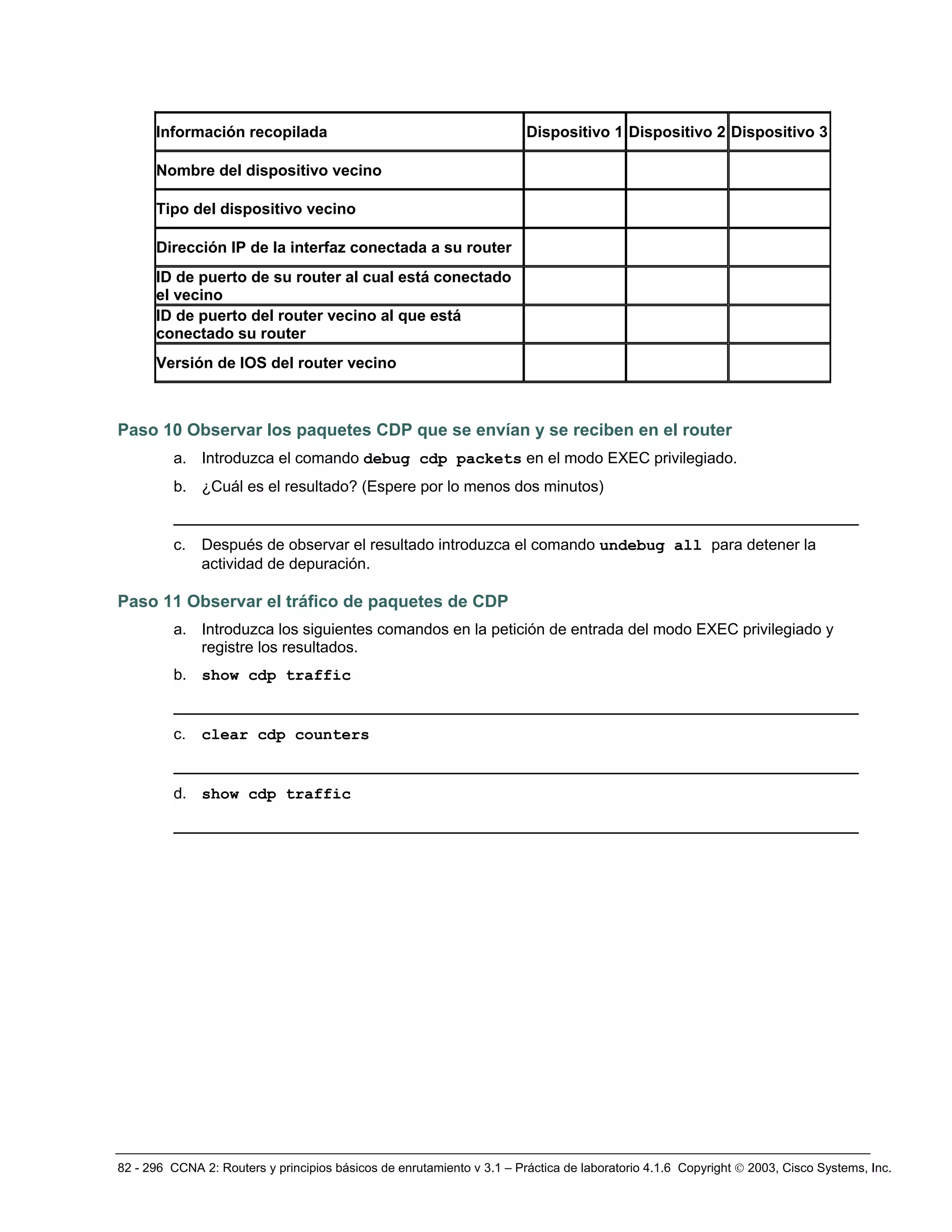

Información recopilada Dispositivo 1 Dispositivo 2 Dispositivo 3
Nombre del dispositivo vecino
Tipo del dispositivo vecino
Dirección IP de la interfaz conectada a su router
ID de puerto de su router al cual está conectado
el vecino
ID de puerto del router vecino al que está
conectado su router
Versión de IOS del router vecino
Paso 10 Observar los paquetes CDP que se envían y se reciben en el router
a. Introduzca el comando debug cdp packets en el modo EXEC privilegiado.
b. ¿Cuál es el resultado? (Espere por lo menos dos minutos)
__________________________________________________________________
c. Después de observar el resultado introduzca el comando undebug all para detener la
actividad de depuración.
Paso 11 Observar el tráfico de paquetes de CDP
a. Introduzca los siguientes comandos en la petición de entrada del modo EXEC privilegiado y
registre los resultados.
b. show cdp traffic
__________________________________________________________________
c. clear cdp counters
__________________________________________________________________
d. show cdp traffic
__________________________________________________________________

Router>enable
[confirm]
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

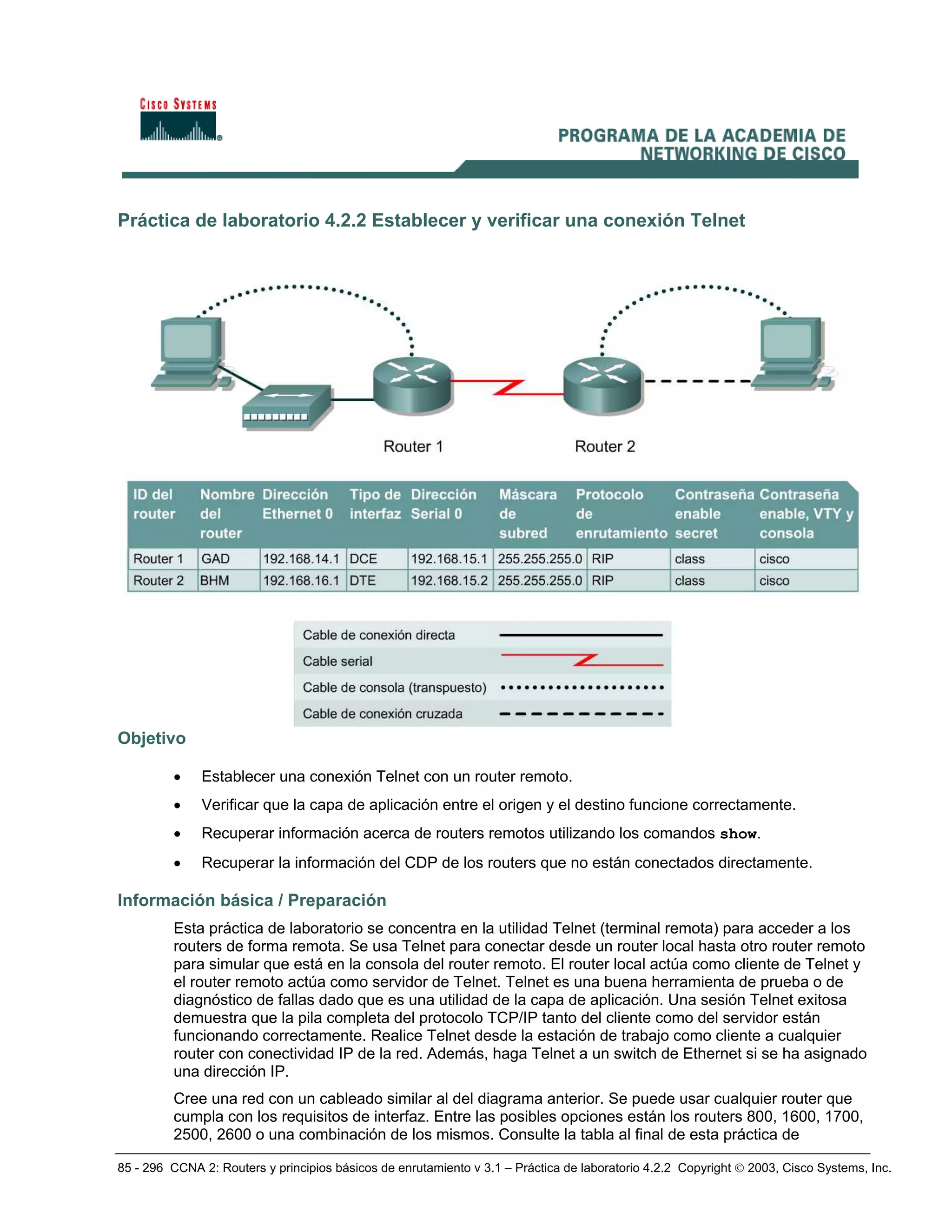

Práctica de laboratorio 4.2.2 Establecer y verificar una conexión Telnet
Objetivo
• Establecer una conexión Telnet con un router remoto.
• Verificar que la capa de aplicación entre el origen y el destino funcione correctamente.
• Recuperar información acerca de routers remotos utilizando los comandos show.
• Recuperar la información del CDP de los routers que no están conectados directamente.
Esta práctica de laboratorio se concentra en la utilidad Telnet (terminal remota) para acceder a los
routers de forma remota. Se usa Telnet para conectar desde un router local hasta otro router remoto
para simular que está en la consola del router remoto. El router local actúa como cliente de Telnet y
el router remoto actúa como servidor de Telnet. Telnet es una buena herramienta de prueba o de
diagnóstico de fallas dado que es una utilidad de la capa de aplicación. Una sesión Telnet exitosa
demuestra que la pila completa del protocolo TCP/IP tanto del cliente como del servidor están
funcionando correctamente. Realice Telnet desde la estación de trabajo como cliente a cualquier
router con conectividad IP de la red. Además, haga Telnet a un switch de Ethernet si se ha asignado
una dirección IP.

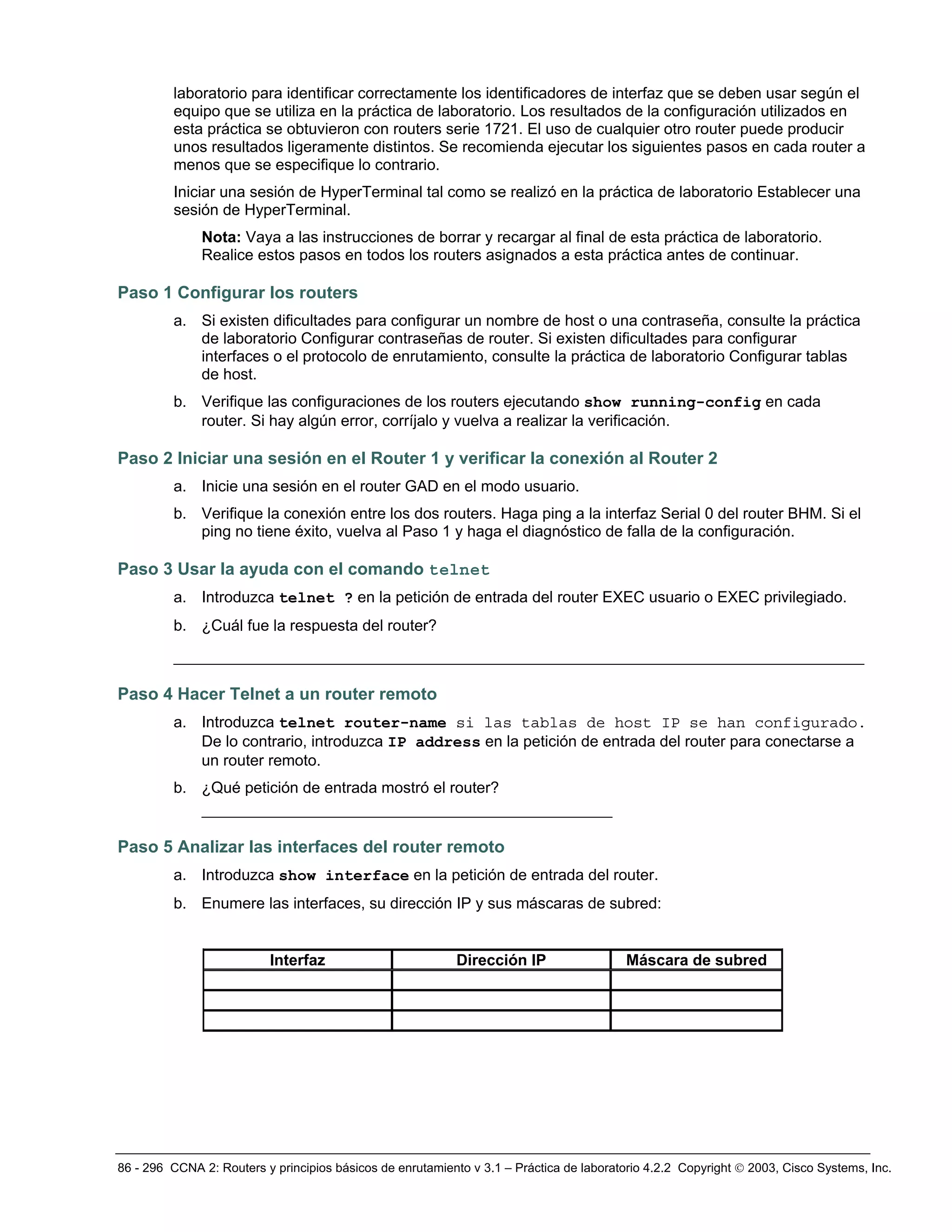

a. Si existen dificultades para configurar un nombre de host o una contraseña, consulte la práctica
de laboratorio Configurar contraseñas de router. Si existen dificultades para configurar
interfaces o el protocolo de enrutamiento, consulte la práctica de laboratorio Configurar tablas
de host.
b. Verifique las configuraciones de los routers ejecutando show running-config en cada
router. Si hay algún error, corríjalo y vuelva a realizar la verificación.
Paso 2 Iniciar una sesión en el Router 1 y verificar la conexión al Router 2
a. Inicie una sesión en el router GAD en el modo usuario.
b. Verifique la conexión entre los dos routers. Haga ping a la interfaz Serial 0 del router BHM. Si el
ping no tiene éxito, vuelva al Paso 1 y haga el diagnóstico de falla de la configuración.
Paso 3 Usar la ayuda con el comando telnet
a. Introduzca telnet ? en la petición de entrada del router EXEC usuario o EXEC privilegiado.
b. ¿Cuál fue la respuesta del router?
__________________________________________________________________________
Paso 4 Hacer Telnet a un router remoto
a. Introduzca telnet router-name si las tablas de host IP se han configurado.
De lo contrario, introduzca IP address en la petición de entrada del router para conectarse a
un router remoto.
____________________________________________
Paso 5 Analizar las interfaces del router remoto
a. Introduzca show interface en la petición de entrada del router.
b. Enumere las interfaces, su dirección IP y sus máscaras de subred:
Interfaz Dirección IP Máscara de subred

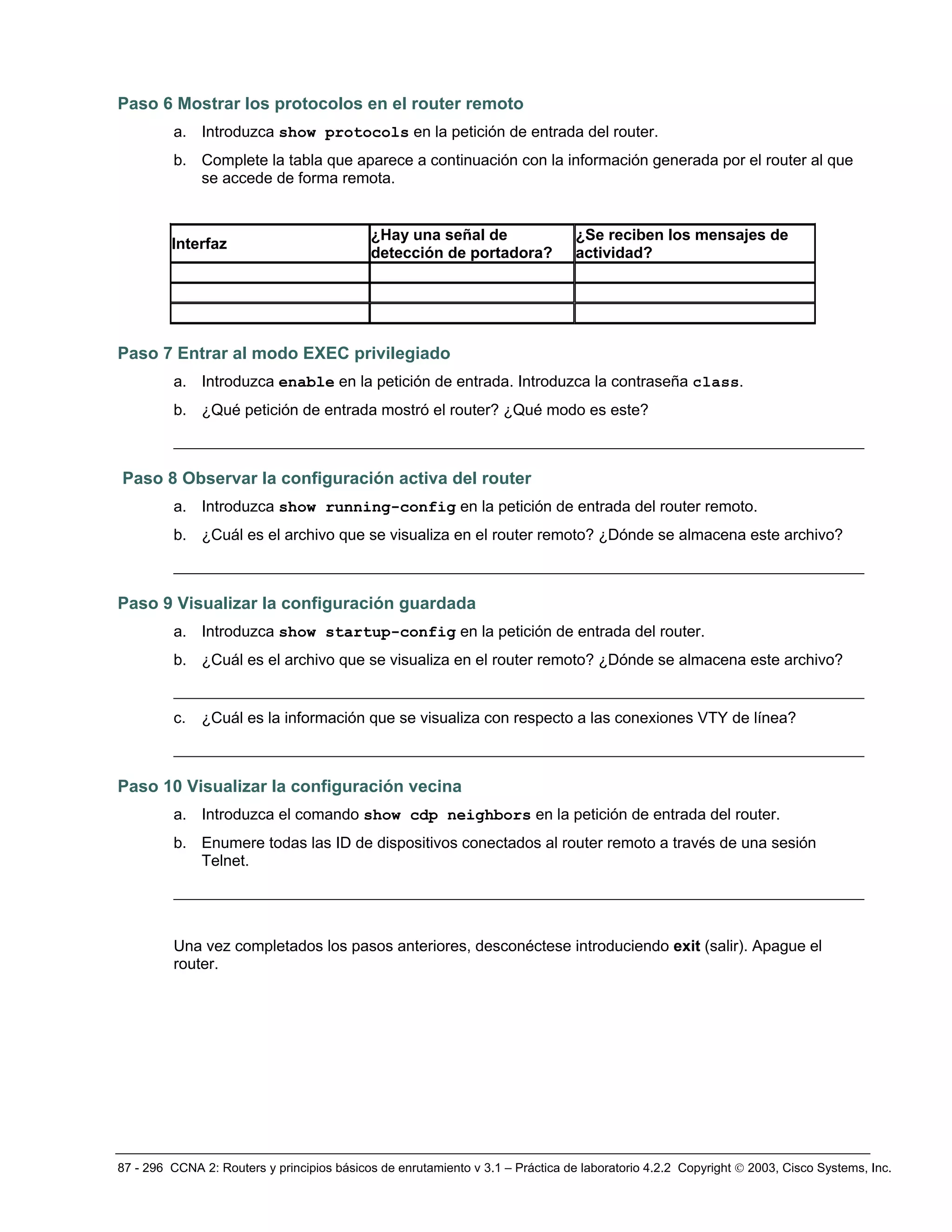

Paso 6 Mostrar los protocolos en el router remoto
a. Introduzca show protocols en la petición de entrada del router.
b. Complete la tabla que aparece a continuación con la información generada por el router al que
se accede de forma remota.
Interfaz
¿Hay una señal de
detección de portadora?
¿Se reciben los mensajes de
actividad?
a. Introduzca enable en la petición de entrada. Introduzca la contraseña class.
b. ¿Qué petición de entrada mostró el router? ¿Qué modo es este?
__________________________________________________________________________
Paso 8 Observar la configuración activa del router
a. Introduzca show running-config en la petición de entrada del router remoto.
b. ¿Cuál es el archivo que se visualiza en el router remoto? ¿Dónde se almacena este archivo?
__________________________________________________________________________
Paso 9 Visualizar la configuración guardada
a. Introduzca show startup-config en la petición de entrada del router.
b. ¿Cuál es el archivo que se visualiza en el router remoto? ¿Dónde se almacena este archivo?
__________________________________________________________________________
c. ¿Cuál es la información que se visualiza con respecto a las conexiones VTY de línea?
__________________________________________________________________________
Paso 10 Visualizar la configuración vecina
b. Enumere todas las ID de dispositivos conectados al router remoto a través de una sesión
Telnet.
__________________________________________________________________________
Una vez completados los pasos anteriores, desconéctese introduciendo exit (salir). Apague el
router.

Router>enable
[confirm]
Presione Intro.
El router está listo para iniciar la práctica de laboratorio asignada.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

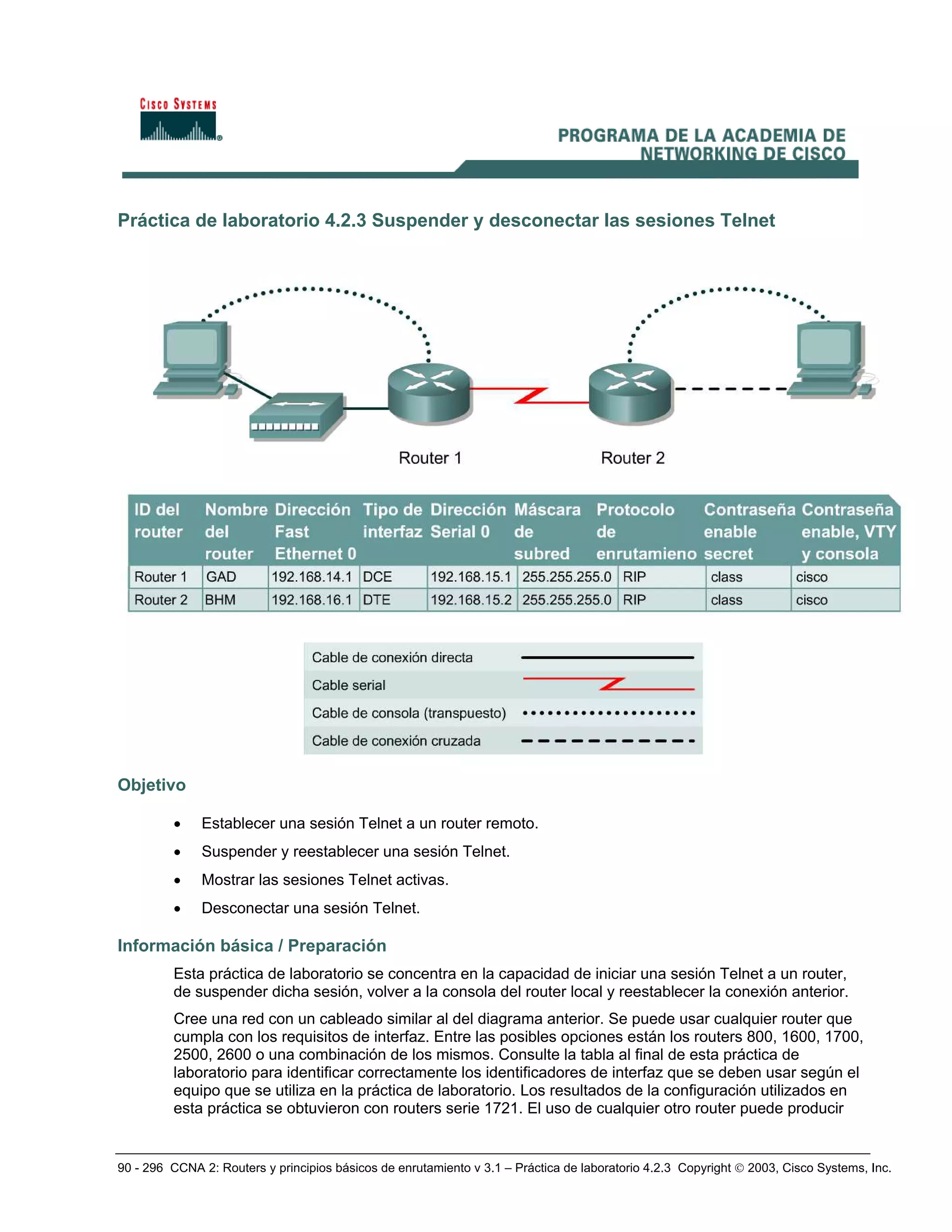

Práctica de laboratorio 4.2.3 Suspender y desconectar las sesiones Telnet
Objetivo
• Establecer una sesión Telnet a un router remoto.
• Suspender y reestablecer una sesión Telnet.
• Mostrar las sesiones Telnet activas.
• Desconectar una sesión Telnet.
Esta práctica de laboratorio se concentra en la capacidad de iniciar una sesión Telnet a un router,
de suspender dicha sesión, volver a la consola del router local y reestablecer la conexión anterior.

de host.

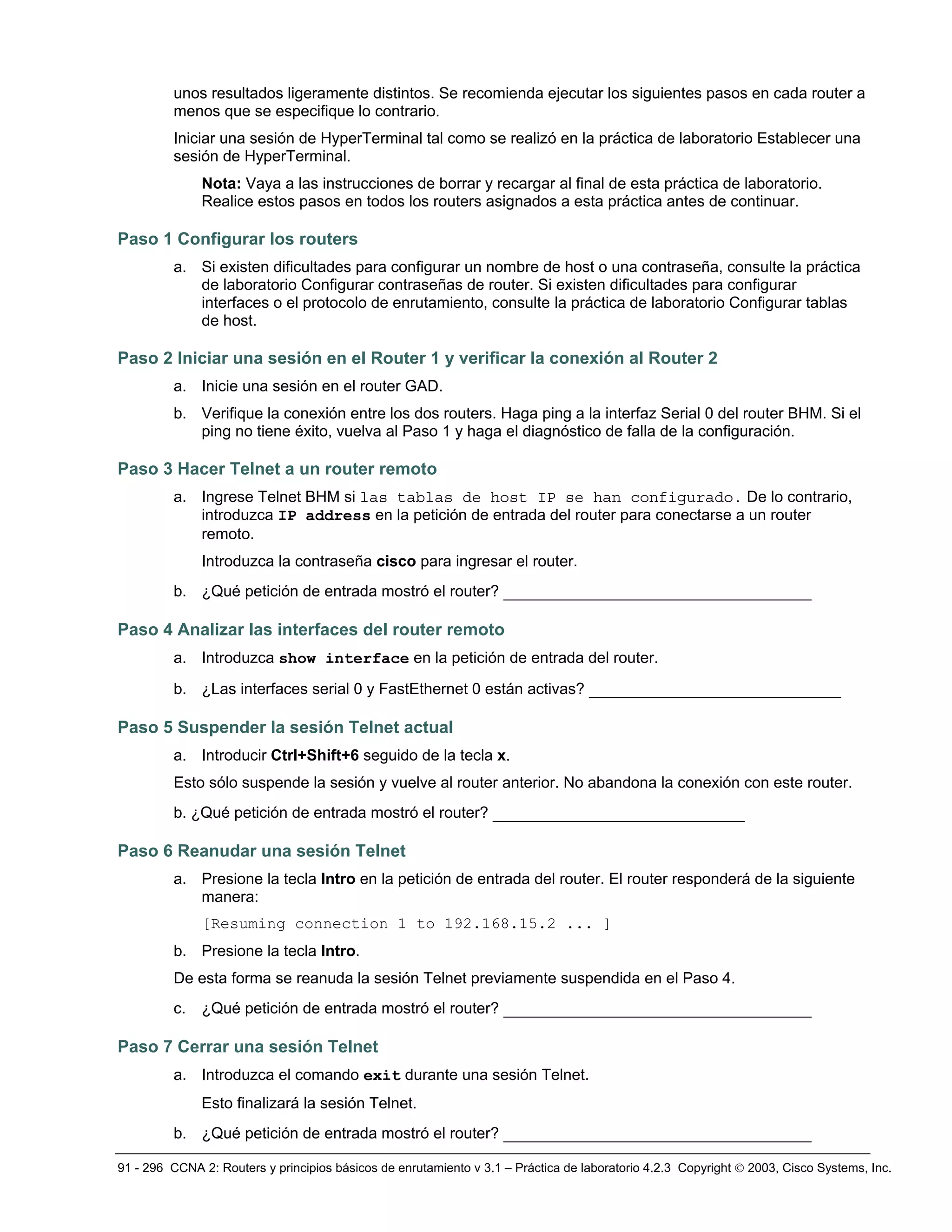

a. Inicie una sesión en el router GAD.
b. Verifique la conexión entre los dos routers. Haga ping a la interfaz Serial 0 del router BHM. Si el
ping no tiene éxito, vuelva al Paso 1 y haga el diagnóstico de falla de la configuración.
a. Ingrese Telnet BHM si las tablas de host IP se han configurado. De lo contrario,
introduzca IP address en la petición de entrada del router para conectarse a un router
remoto.
Introduzca la contraseña cisco para ingresar el router.
b. ¿Qué petición de entrada mostró el router? _________________________________
b. ¿Las interfaces serial 0 y FastEthernet 0 están activas? ___________________________
Paso 5 Suspender la sesión Telnet actual
a. Introducir Ctrl+Shift+6 seguido de la tecla x.
Esto sólo suspende la sesión y vuelve al router anterior. No abandona la conexión con este router.
b. ¿Qué petición de entrada mostró el router? ___________________________
Paso 6 Reanudar una sesión Telnet
a. Presione la tecla Intro en la petición de entrada del router. El router responderá de la siguiente
manera:
[Resuming connection 1 to 192.168.15.2 ... ]
b. Presione la tecla Intro.
De esta forma se reanuda la sesión Telnet previamente suspendida en el Paso 4.
c. ¿Qué petición de entrada mostró el router? _________________________________
Paso 7 Cerrar una sesión Telnet
a. Introduzca el comando exit durante una sesión Telnet.
Esto finalizará la sesión Telnet.
b. ¿Qué petición de entrada mostró el router? _________________________________

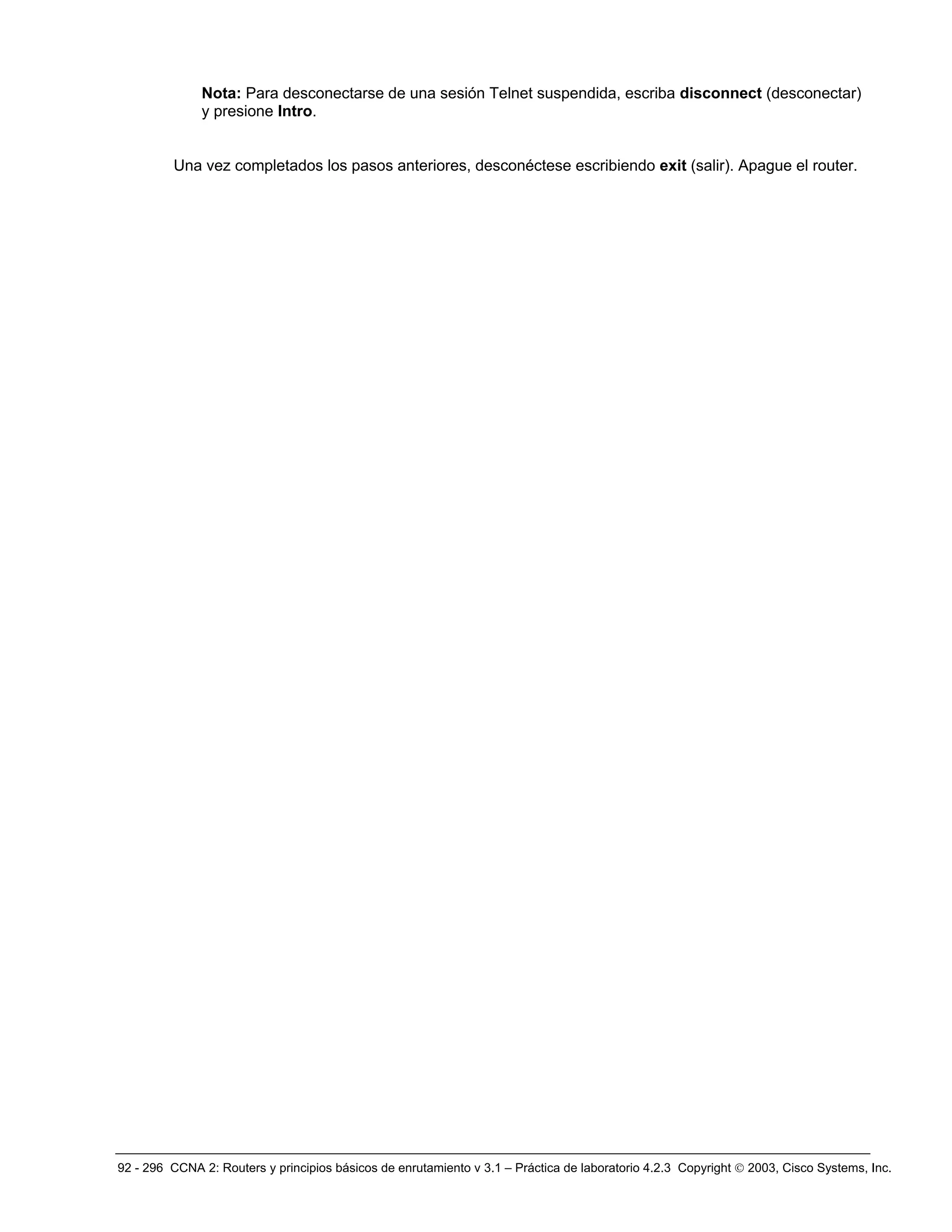

Nota: Para desconectarse de una sesión Telnet suspendida, escriba disconnect (desconectar)
y presione Intro.

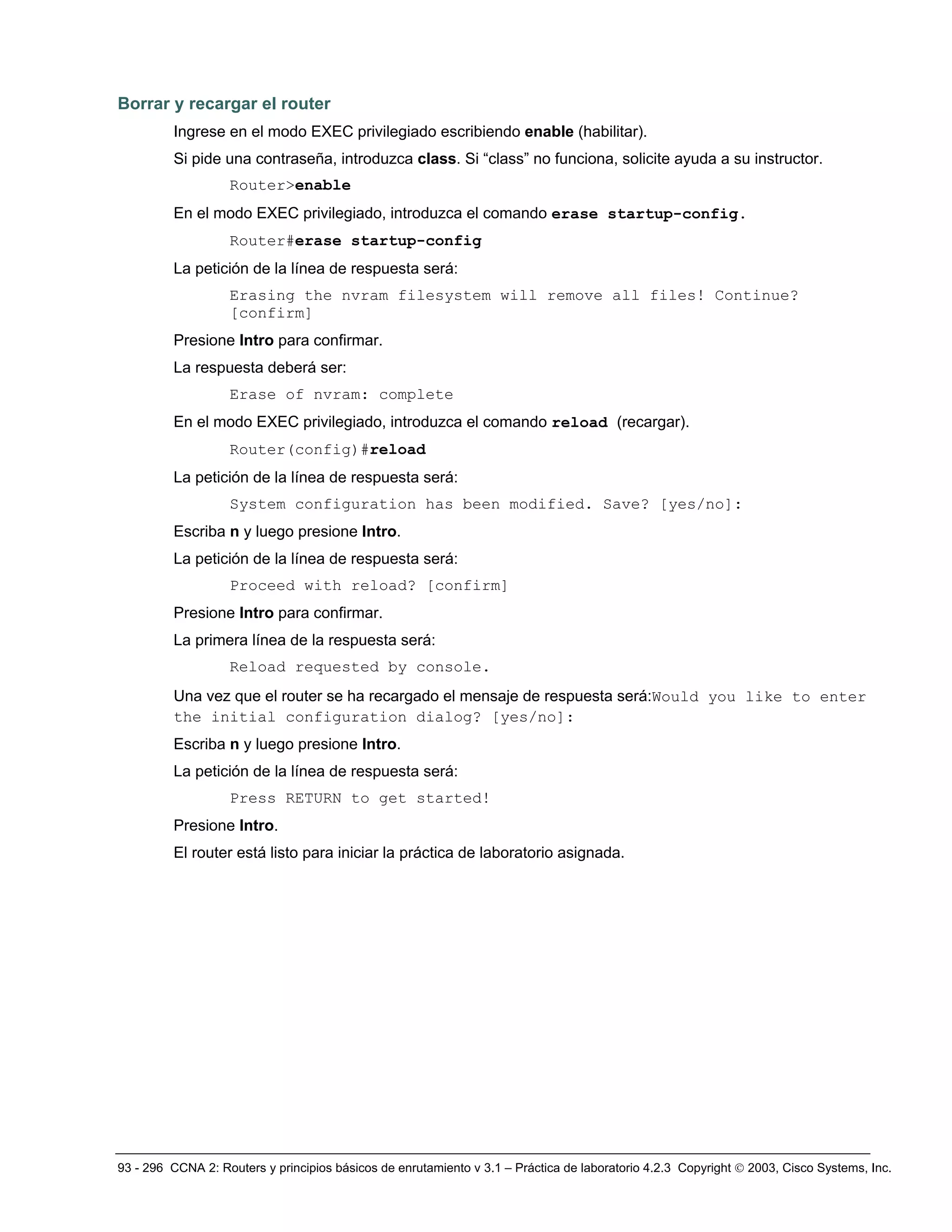

Router>enable
[confirm]
Una vez que el router se ha recargado el mensaje de respuesta será:Would you like to enter
the initial configuration dialog? [yes/no]:
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

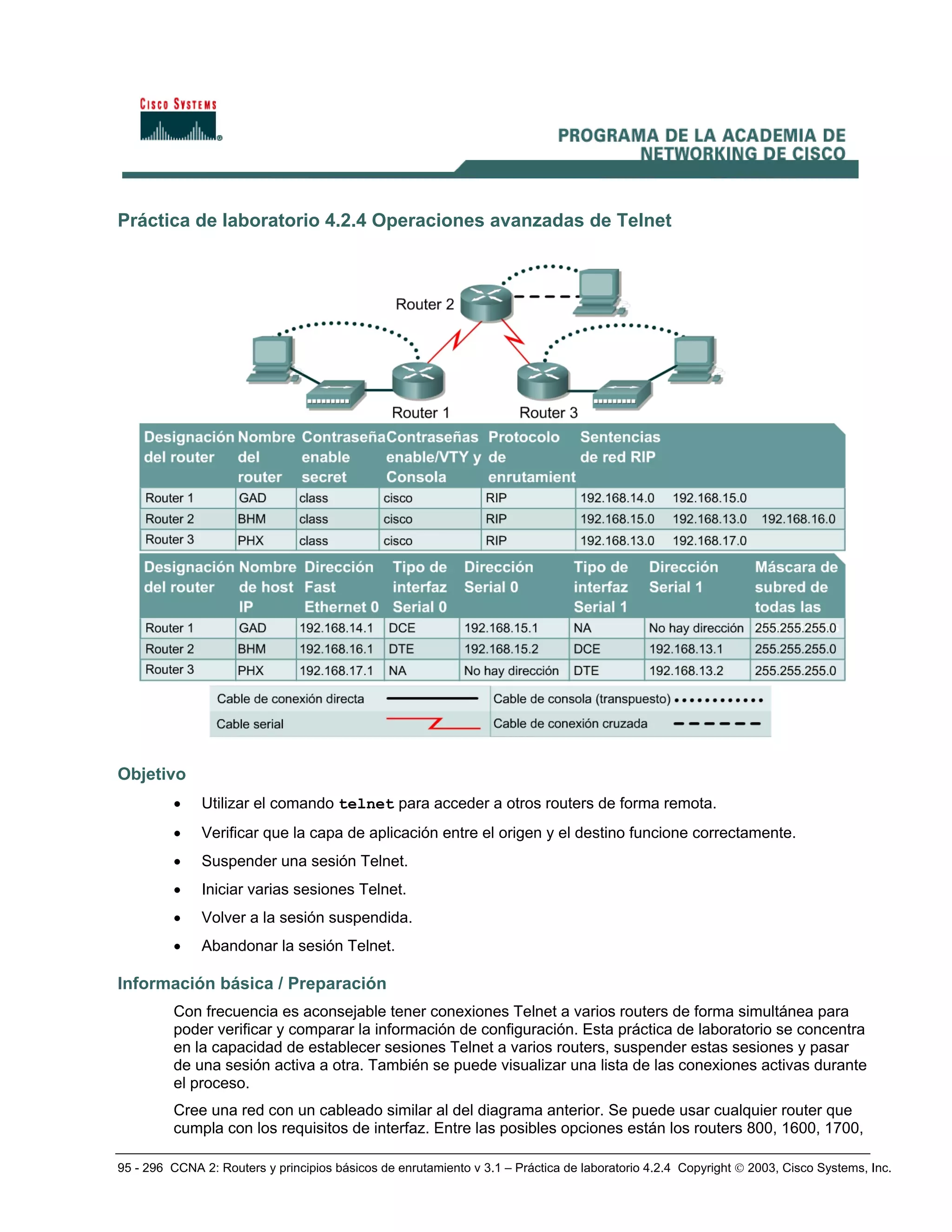

Práctica de laboratorio 4.2.4 Operaciones avanzadas de Telnet
Objetivo
• Utilizar el comando telnet para acceder a otros routers de forma remota.
• Verificar que la capa de aplicación entre el origen y el destino funcione correctamente.
• Suspender una sesión Telnet.
• Iniciar varias sesiones Telnet.
• Volver a la sesión suspendida.
• Abandonar la sesión Telnet.
Con frecuencia es aconsejable tener conexiones Telnet a varios routers de forma simultánea para
poder verificar y comparar la información de configuración. Esta práctica de laboratorio se concentra
en la capacidad de establecer sesiones Telnet a varios routers, suspender estas sesiones y pasar
de una sesión activa a otra. También se puede visualizar una lista de las conexiones activas durante
el proceso.

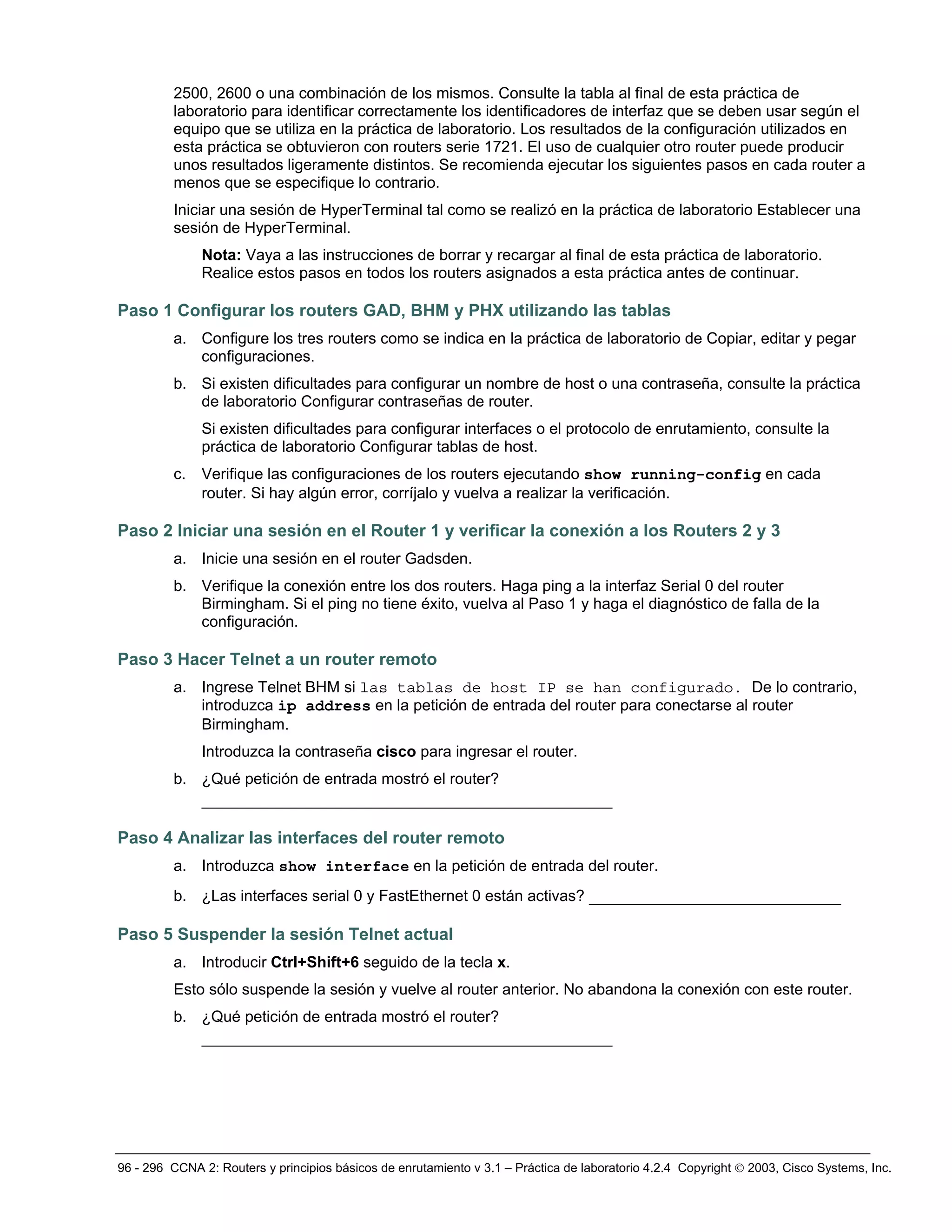

Paso 1 Configurar los routers GAD, BHM y PHX utilizando las tablas
a. Configure los tres routers como se indica en la práctica de laboratorio de Copiar, editar y pegar
configuraciones.
b. Si existen dificultades para configurar un nombre de host o una contraseña, consulte la práctica
de laboratorio Configurar contraseñas de router.
Si existen dificultades para configurar interfaces o el protocolo de enrutamiento, consulte la
práctica de laboratorio Configurar tablas de host.
c. Verifique las configuraciones de los routers ejecutando show running-config en cada
Paso 2 Iniciar una sesión en el Router 1 y verificar la conexión a los Routers 2 y 3
a. Inicie una sesión en el router Gadsden.
b. Verifique la conexión entre los dos routers. Haga ping a la interfaz Serial 0 del router
Birmingham. Si el ping no tiene éxito, vuelva al Paso 1 y haga el diagnóstico de falla de la
configuración.
a. Ingrese Telnet BHM si las tablas de host IP se han configurado. De lo contrario,
introduzca ip address en la petición de entrada del router para conectarse al router
Birmingham.
____________________________________________
b. ¿Las interfaces serial 0 y FastEthernet 0 están activas? ___________________________
Esto sólo suspende la sesión y vuelve al router anterior. No abandona la conexión con este router.
____________________________________________

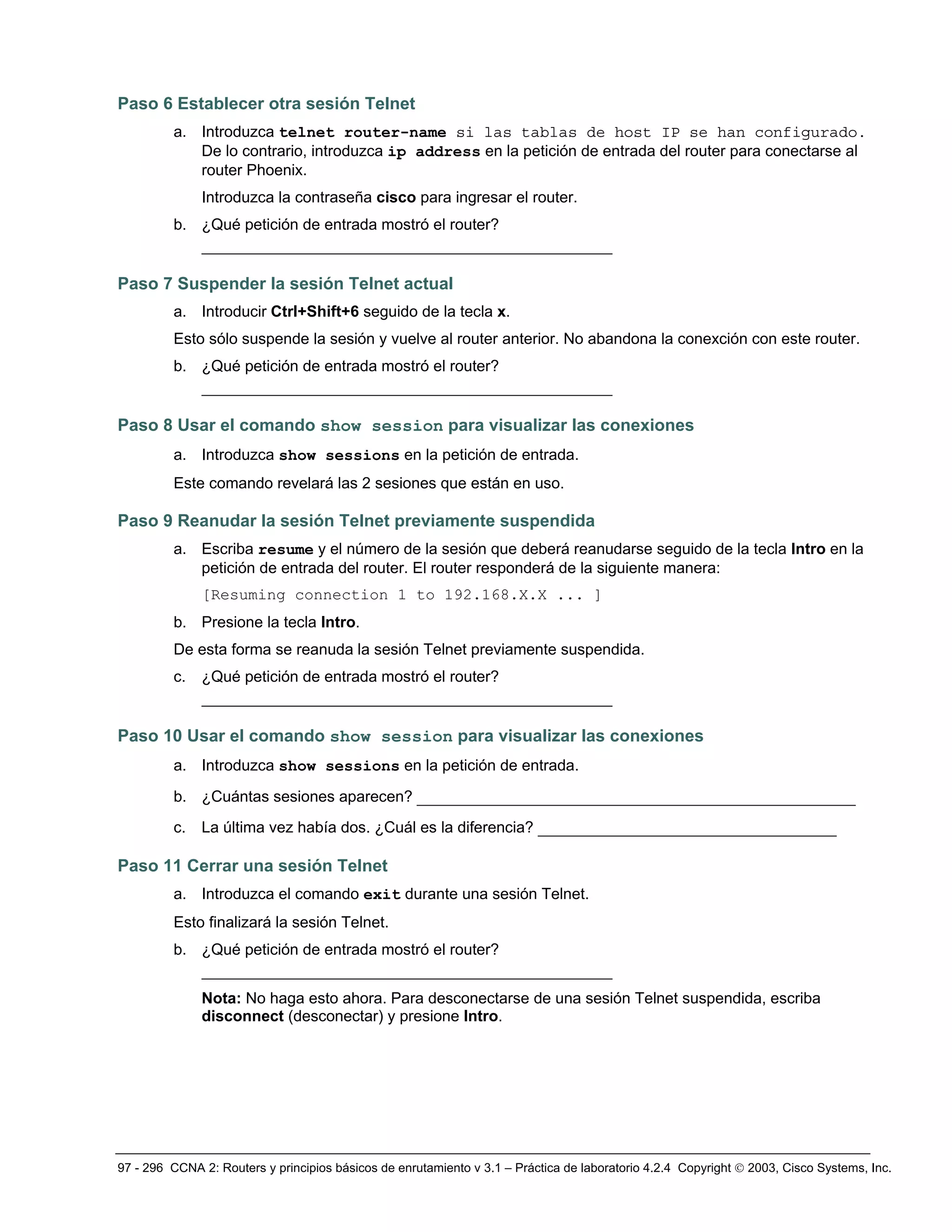

Paso 6 Establecer otra sesión Telnet
a. Introduzca telnet router-name si las tablas de host IP se han configurado.
De lo contrario, introduzca ip address en la petición de entrada del router para conectarse al
router Phoenix.
____________________________________________
Esto sólo suspende la sesión y vuelve al router anterior. No abandona la conexción con este router.
____________________________________________
Paso 8 Usar el comando show session para visualizar las conexiones
a. Introduzca show sessions en la petición de entrada.
Este comando revelará las 2 sesiones que están en uso.
Paso 9 Reanudar la sesión Telnet previamente suspendida
a. Escriba resume y el número de la sesión que deberá reanudarse seguido de la tecla Intro en la
petición de entrada del router. El router responderá de la siguiente manera:
[Resuming connection 1 to 192.168.X.X ... ]
b. Presione la tecla Intro.
De esta forma se reanuda la sesión Telnet previamente suspendida.
c. ¿Qué petición de entrada mostró el router?
____________________________________________
b. ¿Cuántas sesiones aparecen? _______________________________________________
c. La última vez había dos. ¿Cuál es la diferencia? ________________________________
a. Introduzca el comando exit durante una sesión Telnet.
____________________________________________
Nota: No haga esto ahora. Para desconectarse de una sesión Telnet suspendida, escriba
disconnect (desconectar) y presione Intro.

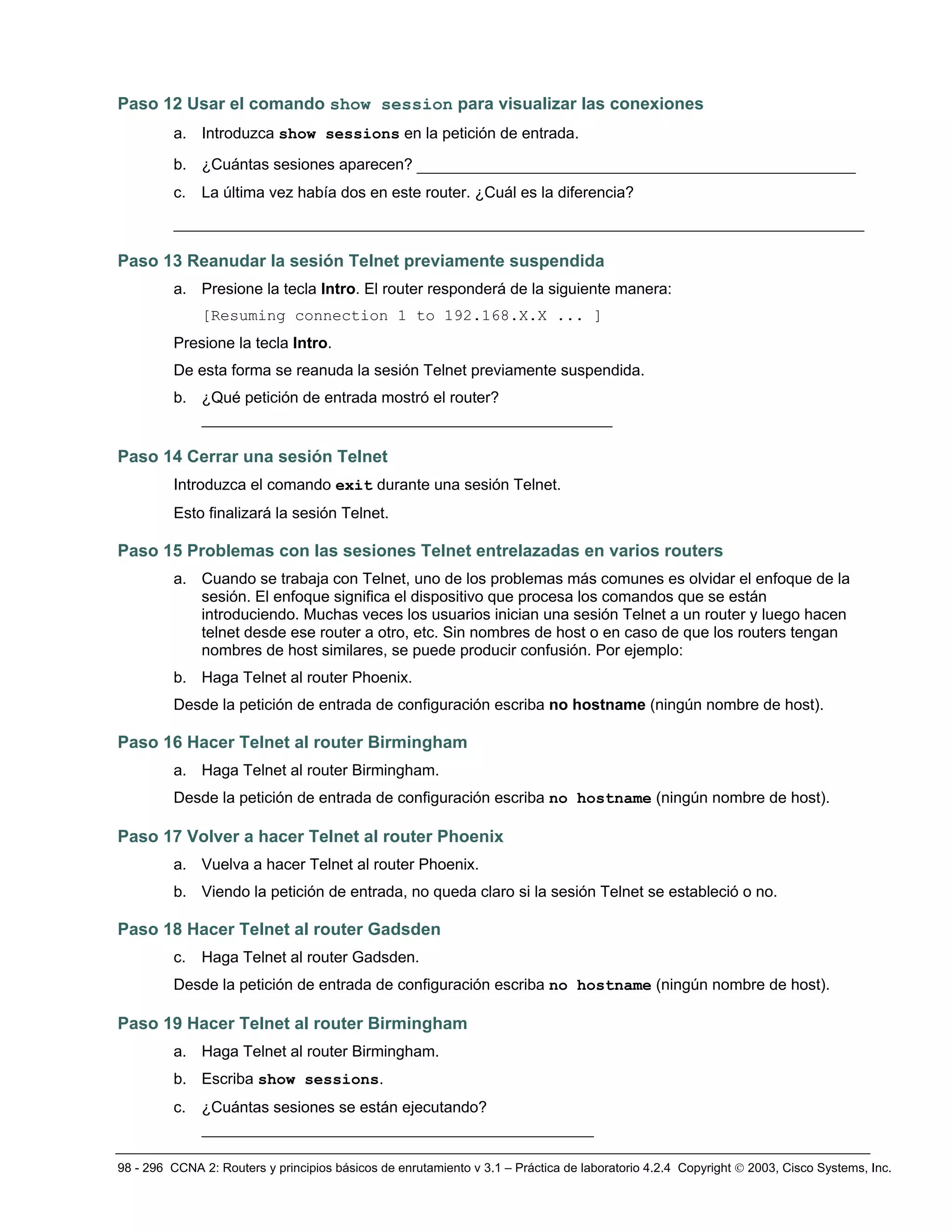

b. ¿Cuántas sesiones aparecen? _______________________________________________
c. La última vez había dos en este router. ¿Cuál es la diferencia?
__________________________________________________________________________
Paso 13 Reanudar la sesión Telnet previamente suspendida
a. Presione la tecla Intro. El router responderá de la siguiente manera:
[Resuming connection 1 to 192.168.X.X ... ]
Presione la tecla Intro.
De esta forma se reanuda la sesión Telnet previamente suspendida.
____________________________________________
Introduzca el comando exit durante una sesión Telnet.
Paso 15 Problemas con las sesiones Telnet entrelazadas en varios routers
a. Cuando se trabaja con Telnet, uno de los problemas más comunes es olvidar el enfoque de la
sesión. El enfoque significa el dispositivo que procesa los comandos que se están
introduciendo. Muchas veces los usuarios inician una sesión Telnet a un router y luego hacen
telnet desde ese router a otro, etc. Sin nombres de host o en caso de que los routers tengan
nombres de host similares, se puede producir confusión. Por ejemplo:
b. Haga Telnet al router Phoenix.
Desde la petición de entrada de configuración escriba no hostname (ningún nombre de host).
Paso 16 Hacer Telnet al router Birmingham
a. Haga Telnet al router Birmingham.
Paso 17 Volver a hacer Telnet al router Phoenix
a. Vuelva a hacer Telnet al router Phoenix.
b. Viendo la petición de entrada, no queda claro si la sesión Telnet se estableció o no.
Paso 18 Hacer Telnet al router Gadsden
c. Haga Telnet al router Gadsden.
Paso 19 Hacer Telnet al router Birmingham
a. Haga Telnet al router Birmingham.
b. Escriba show sessions.

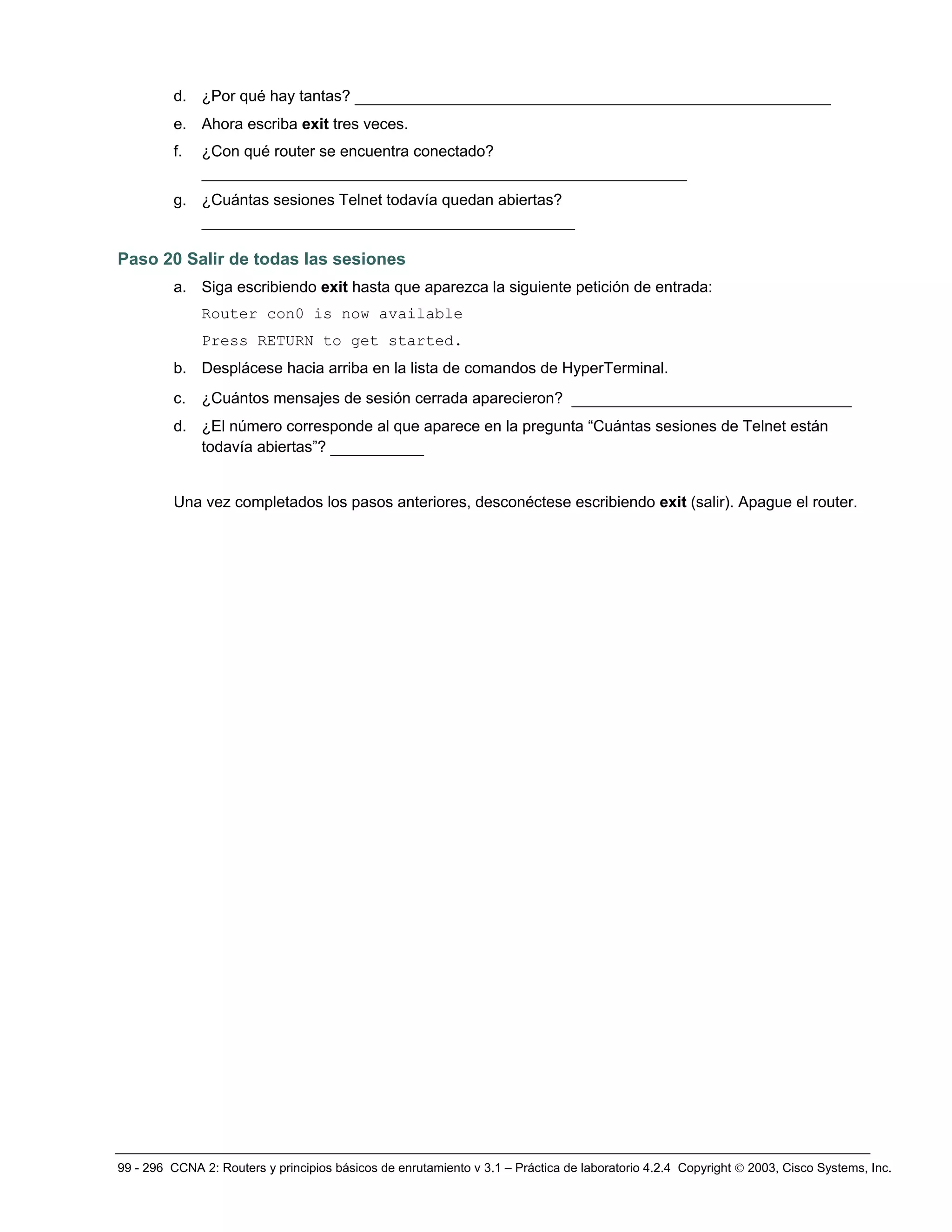

c. ¿Cuántas sesiones se están ejecutando?
__________________________________________

d. ¿Por qué hay tantas? ___________________________________________________
e. Ahora escriba exit tres veces.
f. ¿Con qué router se encuentra conectado?
____________________________________________________
g. ¿Cuántas sesiones Telnet todavía quedan abiertas?
________________________________________
Paso 20 Salir de todas las sesiones
a. Siga escribiendo exit hasta que aparezca la siguiente petición de entrada:
Router con0 is now available
Press RETURN to get started.
b. Desplácese hacia arriba en la lista de comandos de HyperTerminal.
c. ¿Cuántos mensajes de sesión cerrada aparecieron? ______________________________
d. ¿El número corresponde al que aparece en la pregunta “Cuántas sesiones de Telnet están
todavía abiertas”? __________

Router>enable
[confirm]
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

102 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1 – Práctica de laboratorio 4.2.5a Copyright © 2003, Cisco Systems, Inc.

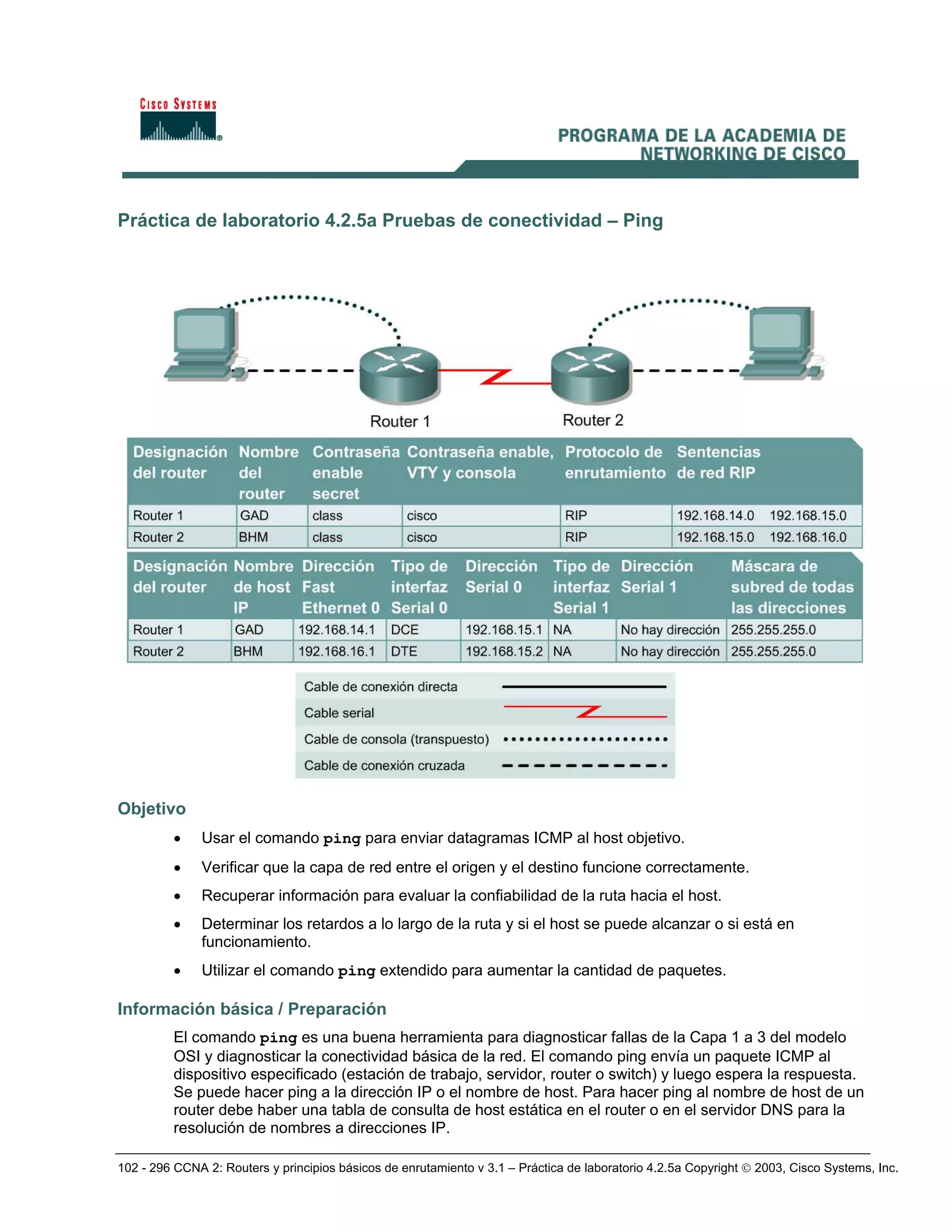

Práctica de laboratorio 4.2.5a Pruebas de conectividad – Ping
Objetivo
• Usar el comando ping para enviar datagramas ICMP al host objetivo.
• Verificar que la capa de red entre el origen y el destino funcione correctamente.
• Recuperar información para evaluar la confiabilidad de la ruta hacia el host.
• Determinar los retardos a lo largo de la ruta y si el host se puede alcanzar o si está en
funcionamiento.
• Utilizar el comando ping extendido para aumentar la cantidad de paquetes.
El comando ping es una buena herramienta para diagnosticar fallas de la Capa 1 a 3 del modelo
OSI y diagnosticar la conectividad básica de la red. El comando ping envía un paquete ICMP al
dispositivo especificado (estación de trabajo, servidor, router o switch) y luego espera la respuesta.
Se puede hacer ping a la dirección IP o el nombre de host. Para hacer ping al nombre de host de un
router debe haber una tabla de consulta de host estática en el router o en el servidor DNS para la
resolución de nombres a direcciones IP.

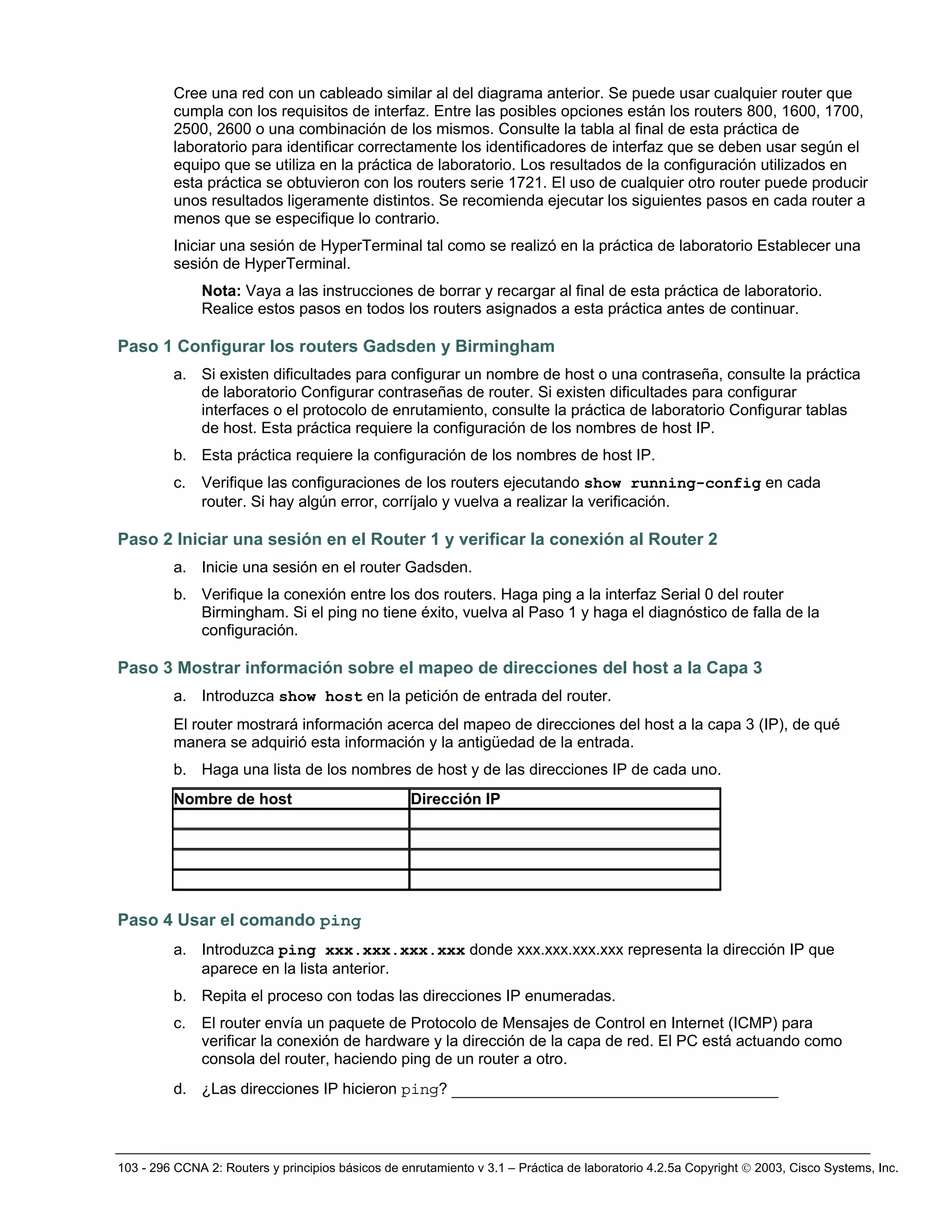

esta práctica se obtuvieron con los routers serie 1721. El uso de cualquier otro router puede producir
Paso 1 Configurar los routers Gadsden y Birmingham
de host. Esta práctica requiere la configuración de los nombres de host IP.
b. Esta práctica requiere la configuración de los nombres de host IP.
b. Verifique la conexión entre los dos routers. Haga ping a la interfaz Serial 0 del router
Birmingham. Si el ping no tiene éxito, vuelva al Paso 1 y haga el diagnóstico de falla de la
configuración.
Paso 3 Mostrar información sobre el mapeo de direcciones del host a la Capa 3
a. Introduzca show host en la petición de entrada del router.
El router mostrará información acerca del mapeo de direcciones del host a la capa 3 (IP), de qué
manera se adquirió esta información y la antigüedad de la entrada.
b. Haga una lista de los nombres de host y de las direcciones IP de cada uno.
Nombre de host Dirección IP
Paso 4 Usar el comando ping
a. Introduzca ping xxx.xxx.xxx.xxx donde xxx.xxx.xxx.xxx representa la dirección IP que
aparece en la lista anterior.
b. Repita el proceso con todas las direcciones IP enumeradas.
c. El router envía un paquete de Protocolo de Mensajes de Control en Internet (ICMP) para
verificar la conexión de hardware y la dirección de la capa de red. El PC está actuando como
consola del router, haciendo ping de un router a otro.
d. ¿Las direcciones IP hicieron ping? ___________________________________

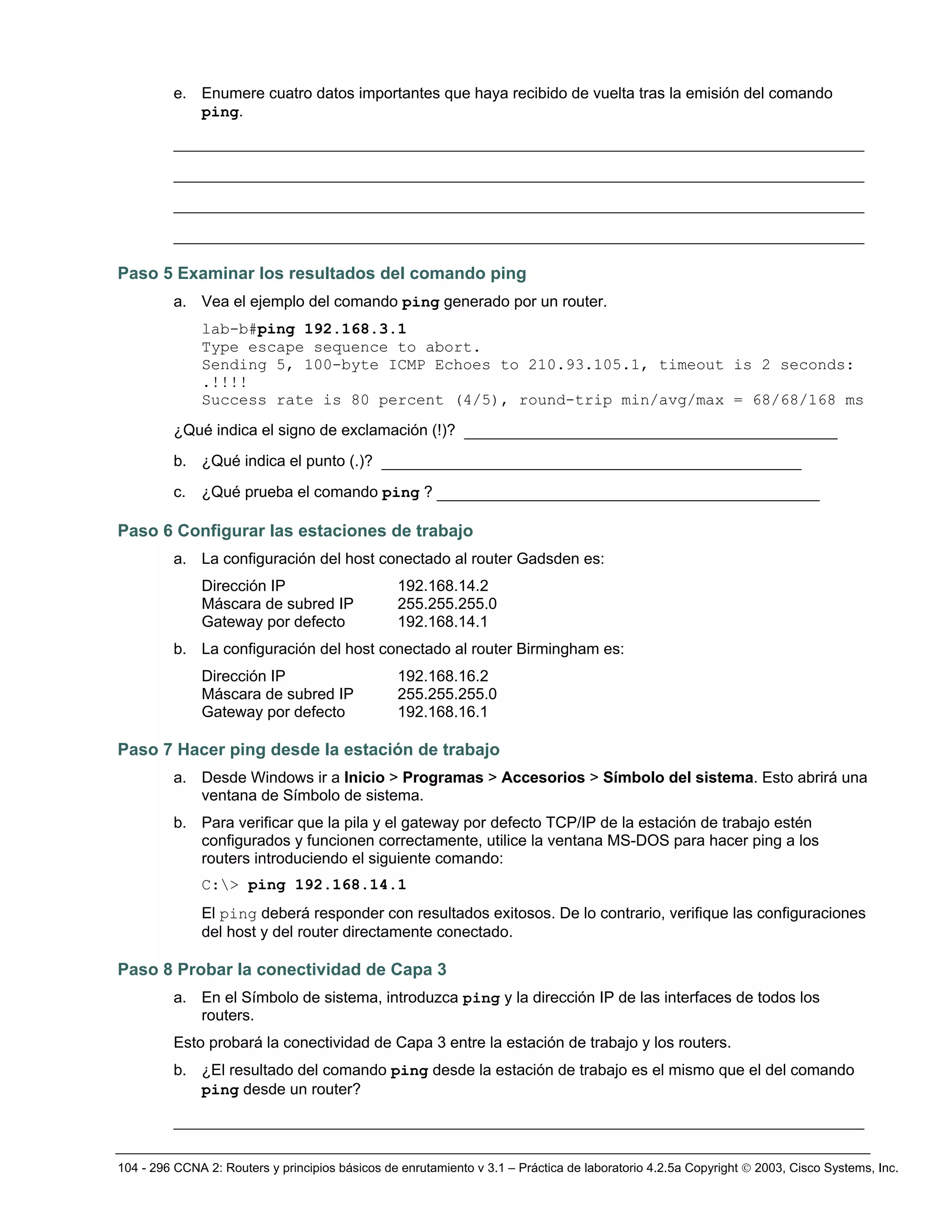

e. Enumere cuatro datos importantes que haya recibido de vuelta tras la emisión del comando
ping.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
Paso 5 Examinar los resultados del comando ping
a. Vea el ejemplo del comando ping generado por un router.
lab-b#ping 192.168.3.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echoes to 210.93.105.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 68/68/168 ms
¿Qué indica el signo de exclamación (!)? ________________________________________
b. ¿Qué indica el punto (.)? _____________________________________________
c. ¿Qué prueba el comando ping ? _________________________________________
Paso 6 Configurar las estaciones de trabajo
a. La configuración del host conectado al router Gadsden es:
Dirección IP 192.168.14.2
Máscara de subred IP 255.255.255.0
Gateway por defecto 192.168.14.1
b. La configuración del host conectado al router Birmingham es:
Paso 7 Hacer ping desde la estación de trabajo
a. Desde Windows ir a Inicio > Programas > Accesorios > Símbolo del sistema. Esto abrirá una
ventana de Símbolo de sistema.
b. Para verificar que la pila y el gateway por defecto TCP/IP de la estación de trabajo estén
configurados y funcionen correctamente, utilice la ventana MS-DOS para hacer ping a los
routers introduciendo el siguiente comando:
C:> ping 192.168.14.1
El ping deberá responder con resultados exitosos. De lo contrario, verifique las configuraciones
del host y del router directamente conectado.
Paso 8 Probar la conectividad de Capa 3
a. En el Símbolo de sistema, introduzca ping y la dirección IP de las interfaces de todos los
routers.
Esto probará la conectividad de Capa 3 entre la estación de trabajo y los routers.
b. ¿El resultado del comando ping desde la estación de trabajo es el mismo que el del comando
ping desde un router?
__________________________________________________________________________

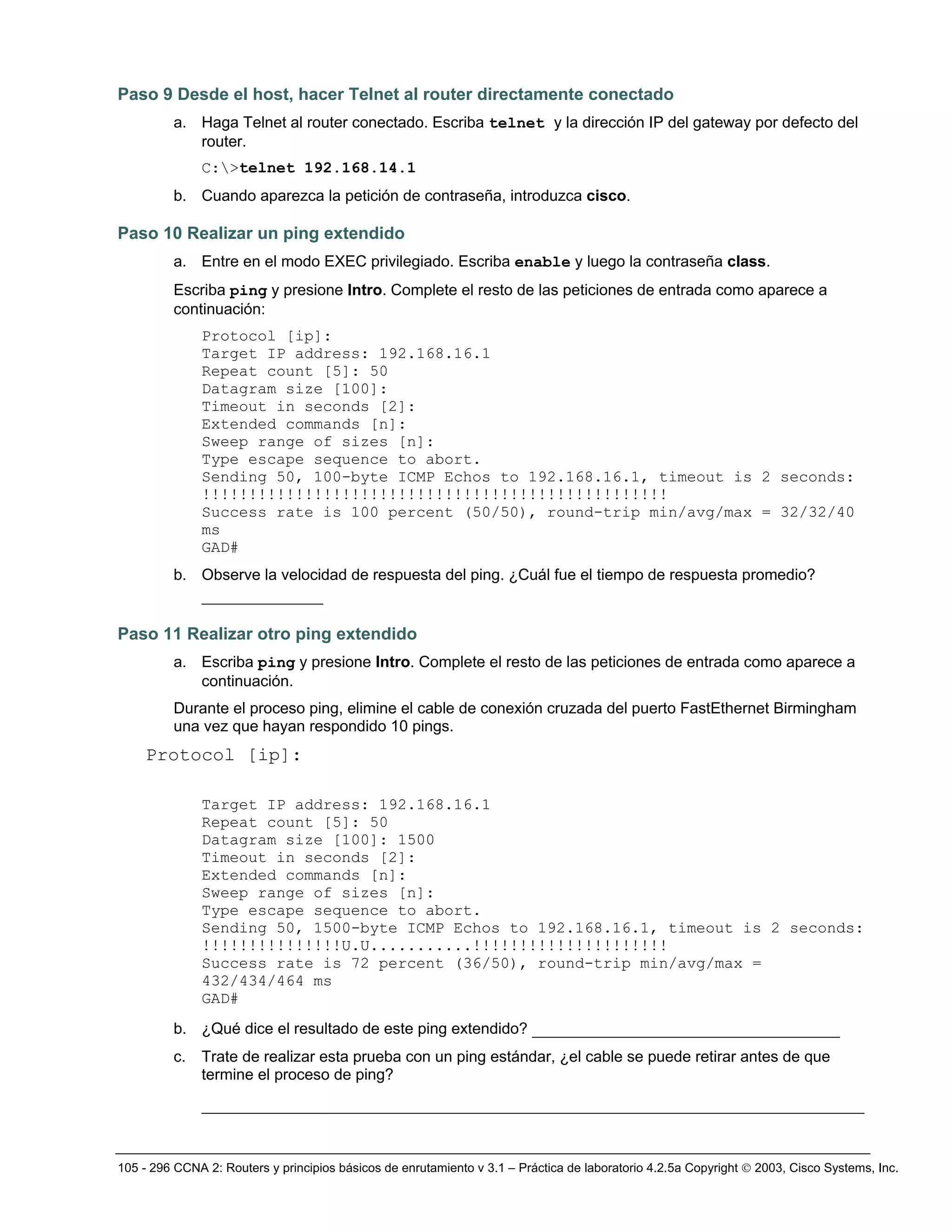

Paso 9 Desde el host, hacer Telnet al router directamente conectado
a. Haga Telnet al router conectado. Escriba telnet y la dirección IP del gateway por defecto del
router.
C:>telnet 192.168.14.1
b. Cuando aparezca la petición de contraseña, introduzca cisco.
Paso 10 Realizar un ping extendido
a. Entre en el modo EXEC privilegiado. Escriba enable y luego la contraseña class.
Escriba ping y presione Intro. Complete el resto de las peticiones de entrada como aparece a
continuación:
Protocol [ip]:
Target IP address: 192.168.16.1
Repeat count [5]: 50
Datagram size [100]:
Timeout in seconds [2]:
Extended commands [n]:
Sweep range of sizes [n]:
Sending 50, 100-byte ICMP Echos to 192.168.16.1, timeout is 2 seconds:
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (50/50), round-trip min/avg/max = 32/32/40
ms
GAD#
b. Observe la velocidad de respuesta del ping. ¿Cuál fue el tiempo de respuesta promedio?
_____________
Paso 11 Realizar otro ping extendido
a. Escriba ping y presione Intro. Complete el resto de las peticiones de entrada como aparece a
continuación.
Durante el proceso ping, elimine el cable de conexión cruzada del puerto FastEthernet Birmingham
una vez que hayan respondido 10 pings.
Protocol [ip]:
Target IP address: 192.168.16.1
Repeat count [5]: 50
Datagram size [100]: 1500
Timeout in seconds [2]:
Extended commands [n]:
Sweep range of sizes [n]:
Sending 50, 1500-byte ICMP Echos to 192.168.16.1, timeout is 2 seconds:
!!!!!!!!!!!!!!!U.U...........!!!!!!!!!!!!!!!!!!!!!
Success rate is 72 percent (36/50), round-trip min/avg/max =
432/434/464 ms
GAD#
b. ¿Qué dice el resultado de este ping extendido? _________________________________
c. Trate de realizar esta prueba con un ping estándar, ¿el cable se puede retirar antes de que
termine el proceso de ping?
_______________________________________________________________________

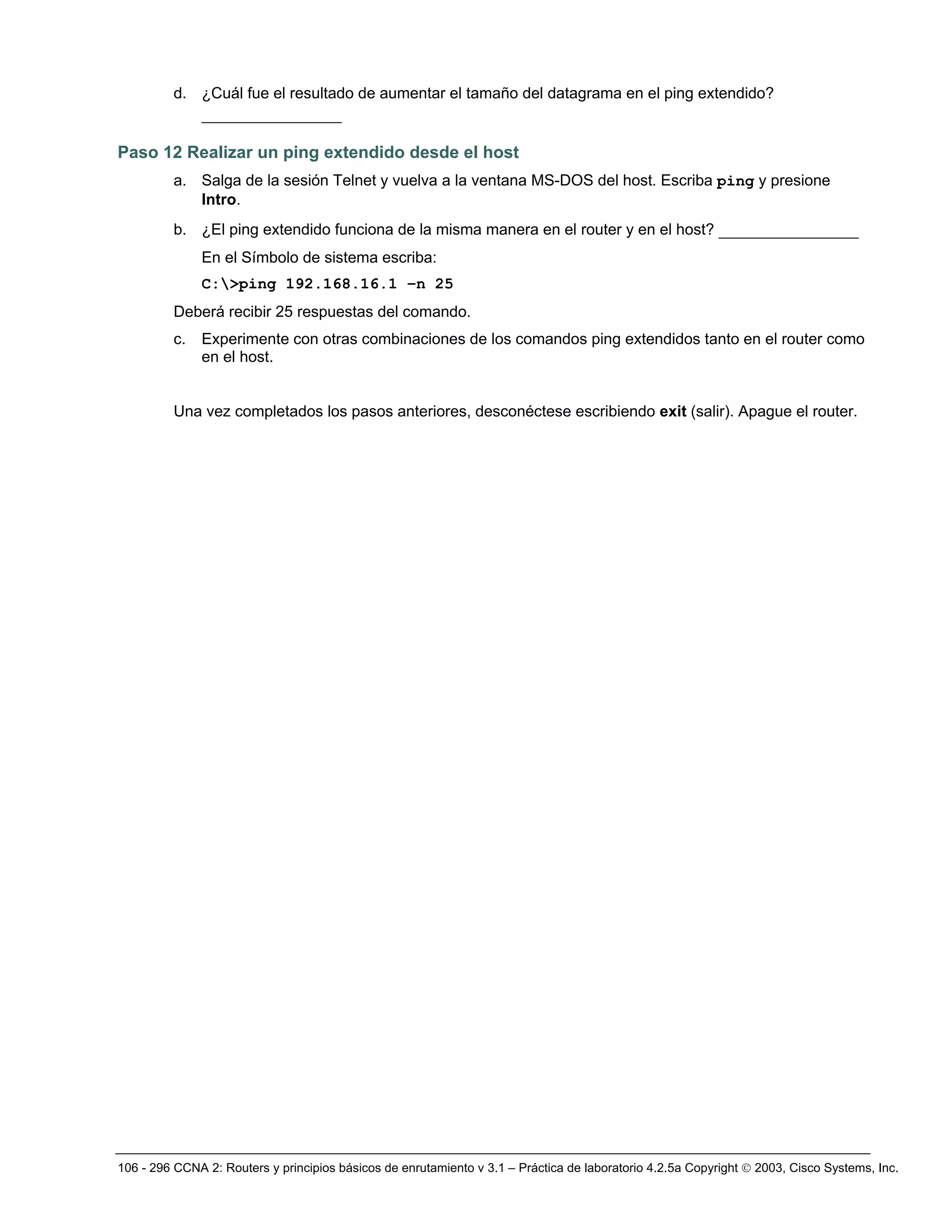

d. ¿Cuál fue el resultado de aumentar el tamaño del datagrama en el ping extendido?
_______________
Paso 12 Realizar un ping extendido desde el host
a. Salga de la sesión Telnet y vuelva a la ventana MS-DOS del host. Escriba ping y presione
Intro.
b. ¿El ping extendido funciona de la misma manera en el router y en el host? _______________
En el Símbolo de sistema escriba:
C:>ping 192.168.16.1 –n 25
Deberá recibir 25 respuestas del comando.
c. Experimente con otras combinaciones de los comandos ping extendidos tanto en el router como
en el host.

Router>enable
[confirm]
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)
Para saber exactamente cómo está configurado el router, consulte las interfaces. Esto le permitirá identificar el
tipo de router así como cuántas interfaces posee el router. No hay una forma eficaz de confeccionar una lista de
identificadores de las posibles combinaciones de interfaces en el dispositivo. Esta tabla de interfaces no incluye
ningún otro tipo de interfaz aunque otro tipo pueda existir en un router dado. La interfaz BRI RDSI es un ejemplo
de esto. La cadena entre paréntesis es la abreviatura legal que se puede utilizar en los comandos IOS para
representar la interfaz.

109 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1 – Práctica de laboratorio 4.2.5b Copyright © 2003, Cisco Systems, Inc.

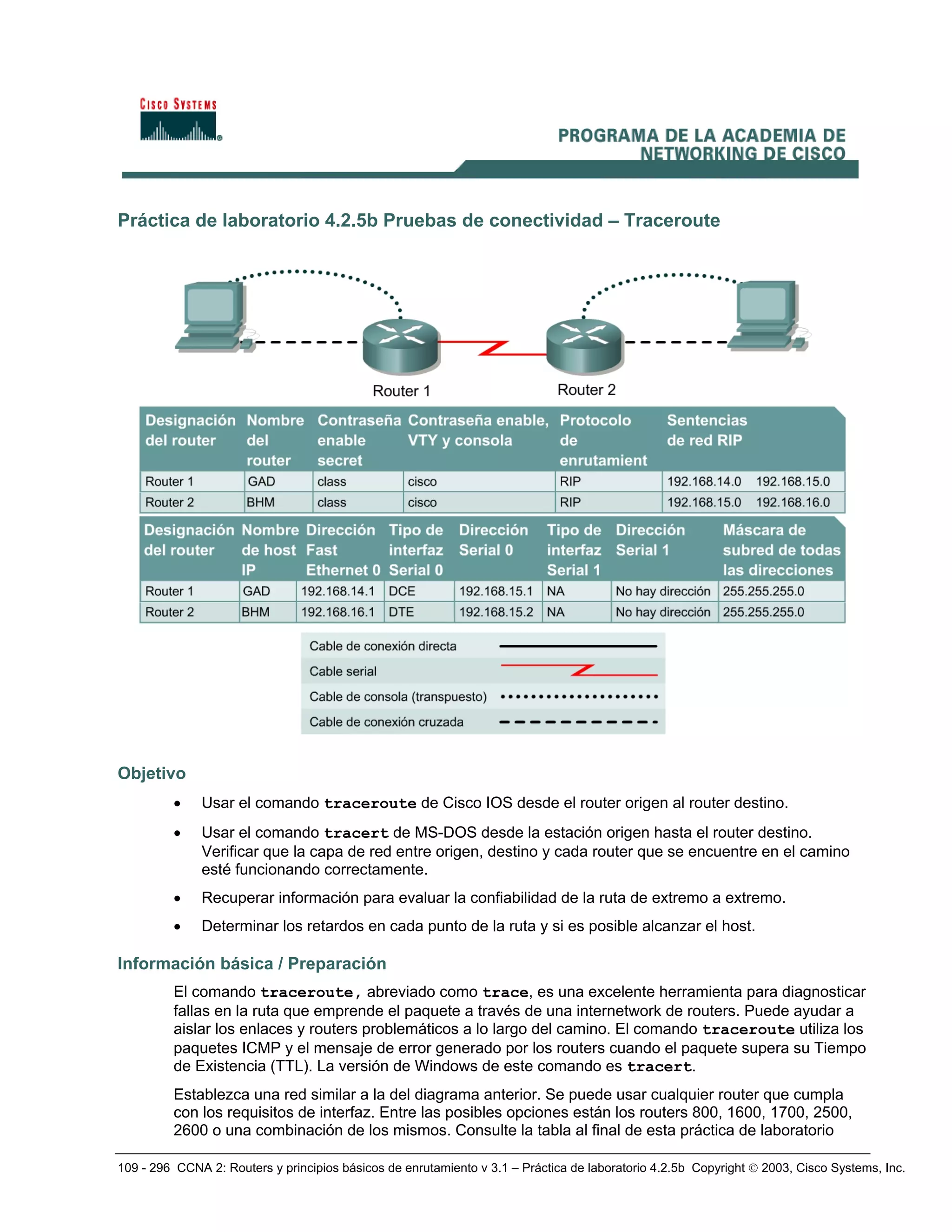

Práctica de laboratorio 4.2.5b Pruebas de conectividad – Traceroute
Objetivo
• Usar el comando traceroute de Cisco IOS desde el router origen al router destino.
• Usar el comando tracert de MS-DOS desde la estación origen hasta el router destino.
Verificar que la capa de red entre origen, destino y cada router que se encuentre en el camino
esté funcionando correctamente.
• Recuperar información para evaluar la confiabilidad de la ruta de extremo a extremo.
• Determinar los retardos en cada punto de la ruta y si es posible alcanzar el host.
El comando traceroute, abreviado como trace, es una excelente herramienta para diagnosticar
fallas en la ruta que emprende el paquete a través de una internetwork de routers. Puede ayudar a
aislar los enlaces y routers problemáticos a lo largo del camino. El comando traceroute utiliza los
paquetes ICMP y el mensaje de error generado por los routers cuando el paquete supera su Tiempo
de Existencia (TTL). La versión de Windows de este comando es tracert.

se obtuvieron con routers serie 1721. El uso de cualquier otro router puede producir unos resultados
ligeramente distintos. Se recomienda ejecutar los siguientes pasos en cada router a menos que se
especifique lo contrario.

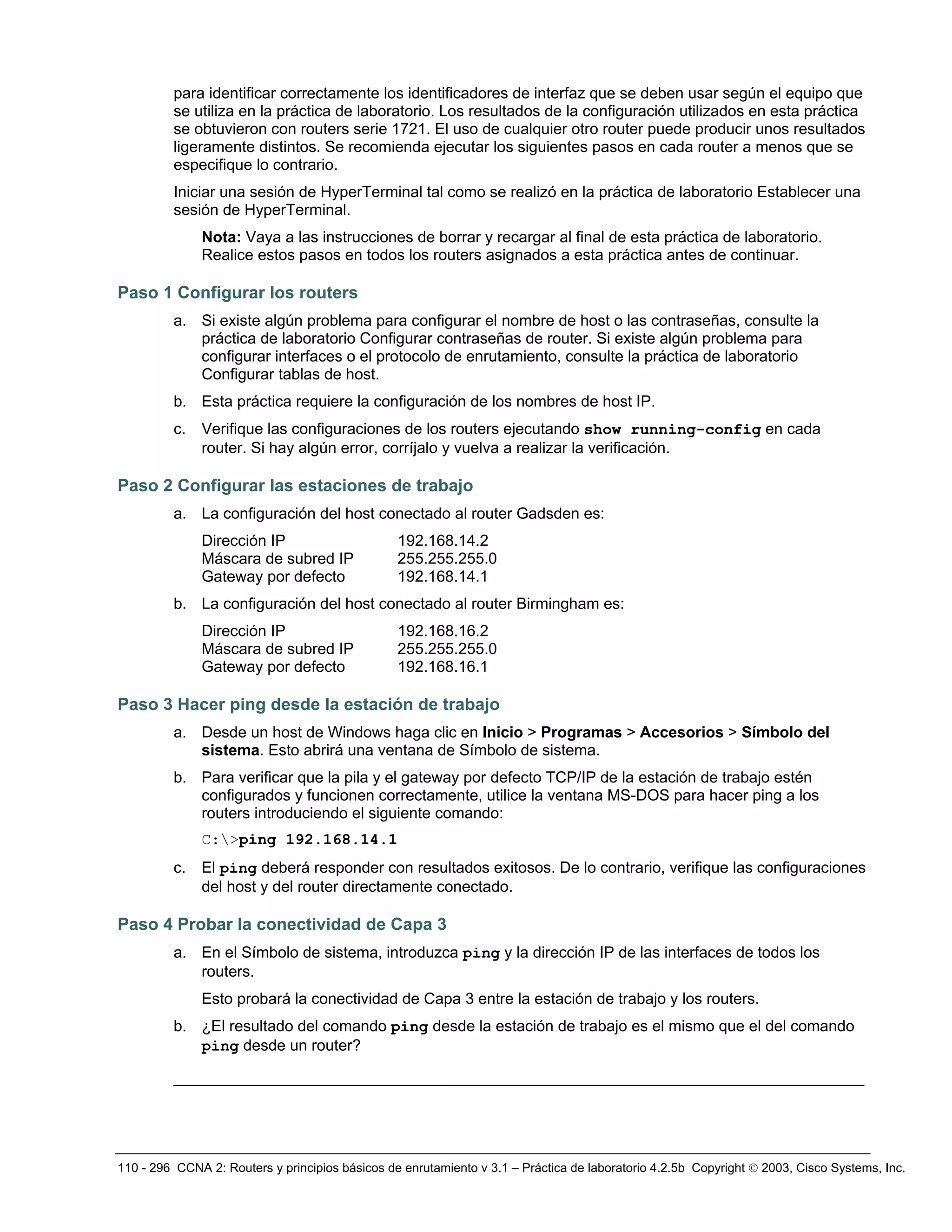

a. Si existe algún problema para configurar el nombre de host o las contraseñas, consulte la
práctica de laboratorio Configurar contraseñas de router. Si existe algún problema para
configurar interfaces o el protocolo de enrutamiento, consulte la práctica de laboratorio
Configurar tablas de host.
b. Esta práctica requiere la configuración de los nombres de host IP.
b. La configuración del host conectado al router Birmingham es:
a. Desde un host de Windows haga clic en Inicio > Programas > Accesorios > Símbolo del
sistema. Esto abrirá una ventana de Símbolo de sistema.
b. Para verificar que la pila y el gateway por defecto TCP/IP de la estación de trabajo estén
configurados y funcionen correctamente, utilice la ventana MS-DOS para hacer ping a los
routers introduciendo el siguiente comando:
C:>ping 192.168.14.1
c. El ping deberá responder con resultados exitosos. De lo contrario, verifique las configuraciones
del host y del router directamente conectado.
a. En el Símbolo de sistema, introduzca ping y la dirección IP de las interfaces de todos los
routers.
b. ¿El resultado del comando ping desde la estación de trabajo es el mismo que el del comando
ping desde un router?
__________________________________________________________________________

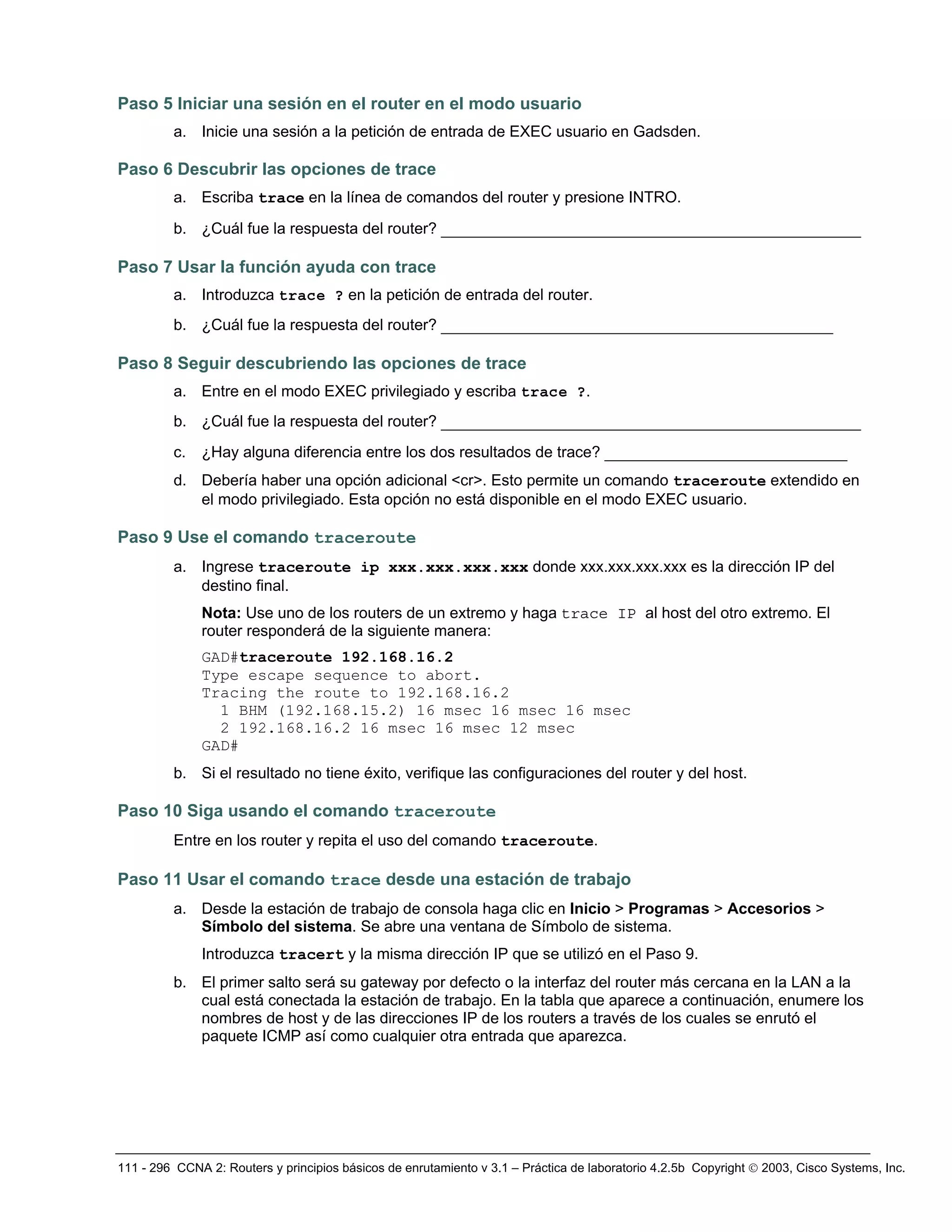

Paso 5 Iniciar una sesión en el router en el modo usuario
a. Inicie una sesión a la petición de entrada de EXEC usuario en Gadsden.
Paso 6 Descubrir las opciones de trace
a. Escriba trace en la línea de comandos del router y presione INTRO.
b. ¿Cuál fue la respuesta del router? _____________________________________________
Paso 7 Usar la función ayuda con trace
a. Introduzca trace ? en la petición de entrada del router.
b. ¿Cuál fue la respuesta del router? __________________________________________
Paso 8 Seguir descubriendo las opciones de trace
a. Entre en el modo EXEC privilegiado y escriba trace ?.
b. ¿Cuál fue la respuesta del router? _____________________________________________
c. ¿Hay alguna diferencia entre los dos resultados de trace? __________________________
d. Debería haber una opción adicional <cr>. Esto permite un comando traceroute extendido en
el modo privilegiado. Esta opción no está disponible en el modo EXEC usuario.
Paso 9 Use el comando traceroute
a. Ingrese traceroute ip xxx.xxx.xxx.xxx donde xxx.xxx.xxx.xxx es la dirección IP del
destino final.
Nota: Use uno de los routers de un extremo y haga trace IP al host del otro extremo. El
router responderá de la siguiente manera:
GAD#traceroute 192.168.16.2
Tracing the route to 192.168.16.2
1 BHM (192.168.15.2) 16 msec 16 msec 16 msec
2 192.168.16.2 16 msec 16 msec 12 msec
GAD#
b. Si el resultado no tiene éxito, verifique las configuraciones del router y del host.
Paso 10 Siga usando el comando traceroute
Entre en los router y repita el uso del comando traceroute.
Paso 11 Usar el comando trace desde una estación de trabajo
a. Desde la estación de trabajo de consola haga clic en Inicio > Programas > Accesorios >
Símbolo del sistema. Se abre una ventana de Símbolo de sistema.
Introduzca tracert y la misma dirección IP que se utilizó en el Paso 9.
b. El primer salto será su gateway por defecto o la interfaz del router más cercana en la LAN a la
cual está conectada la estación de trabajo. En la tabla que aparece a continuación, enumere los
nombres de host y de las direcciones IP de los routers a través de los cuales se enrutó el
paquete ICMP así como cualquier otra entrada que aparezca.

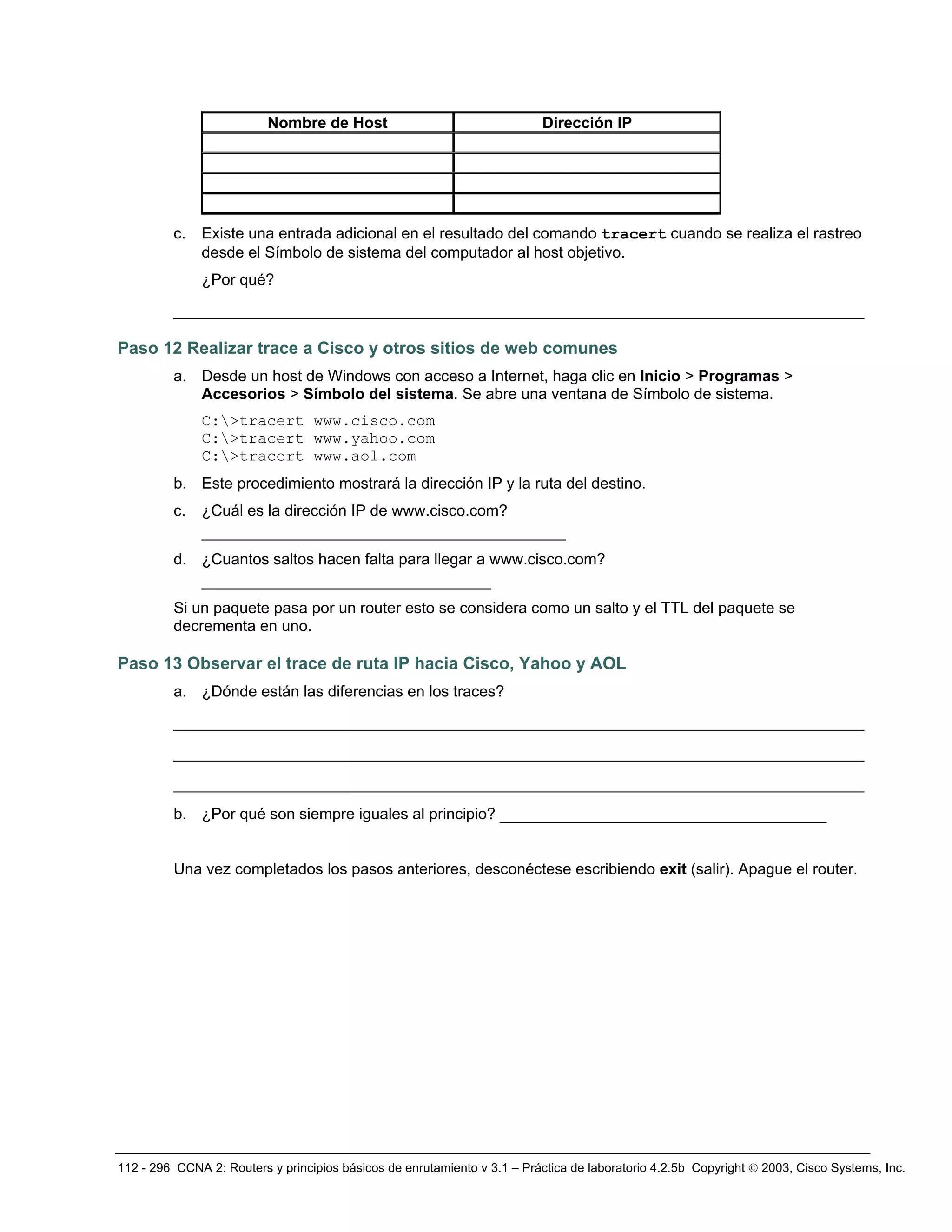

Nombre de Host Dirección IP
c. Existe una entrada adicional en el resultado del comando tracert cuando se realiza el rastreo
desde el Símbolo de sistema del computador al host objetivo.
¿Por qué?
__________________________________________________________________________
Paso 12 Realizar trace a Cisco y otros sitios de web comunes
a. Desde un host de Windows con acceso a Internet, haga clic en Inicio > Programas >
Accesorios > Símbolo del sistema. Se abre una ventana de Símbolo de sistema.
C:>tracert www.cisco.com
C:>tracert www.yahoo.com
C:>tracert www.aol.com
b. Este procedimiento mostrará la dirección IP y la ruta del destino.
c. ¿Cuál es la dirección IP de www.cisco.com?
_______________________________________
d. ¿Cuantos saltos hacen falta para llegar a www.cisco.com?
_______________________________
Si un paquete pasa por un router esto se considera como un salto y el TTL del paquete se
decrementa en uno.
Paso 13 Observar el trace de ruta IP hacia Cisco, Yahoo y AOL
a. ¿Dónde están las diferencias en los traces?
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
b. ¿Por qué son siempre iguales al principio? ___________________________________

Router>enable
[confirm]
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

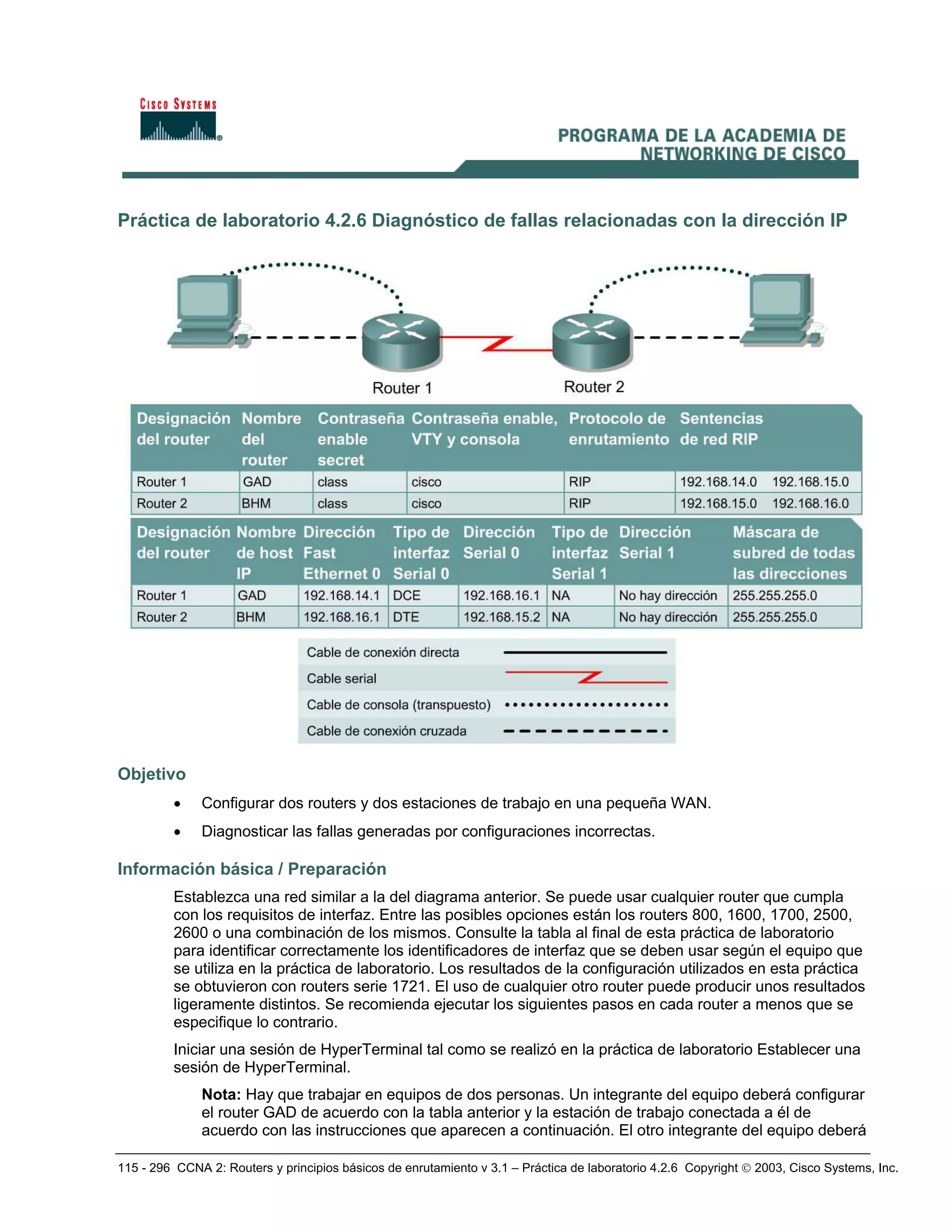

Práctica de laboratorio 4.2.6 Diagnóstico de fallas relacionadas con la dirección IP
Objetivo
• Configurar dos routers y dos estaciones de trabajo en una pequeña WAN.
• Diagnosticar las fallas generadas por configuraciones incorrectas.
se obtuvieron con routers serie 1721. El uso de cualquier otro router puede producir unos resultados
ligeramente distintos. Se recomienda ejecutar los siguientes pasos en cada router a menos que se
Nota: Hay que trabajar en equipos de dos personas. Un integrante del equipo deberá configurar
el router GAD de acuerdo con la tabla anterior y la estación de trabajo conectada a él de
acuerdo con las instrucciones que aparecen a continuación. El otro integrante del equipo deberá

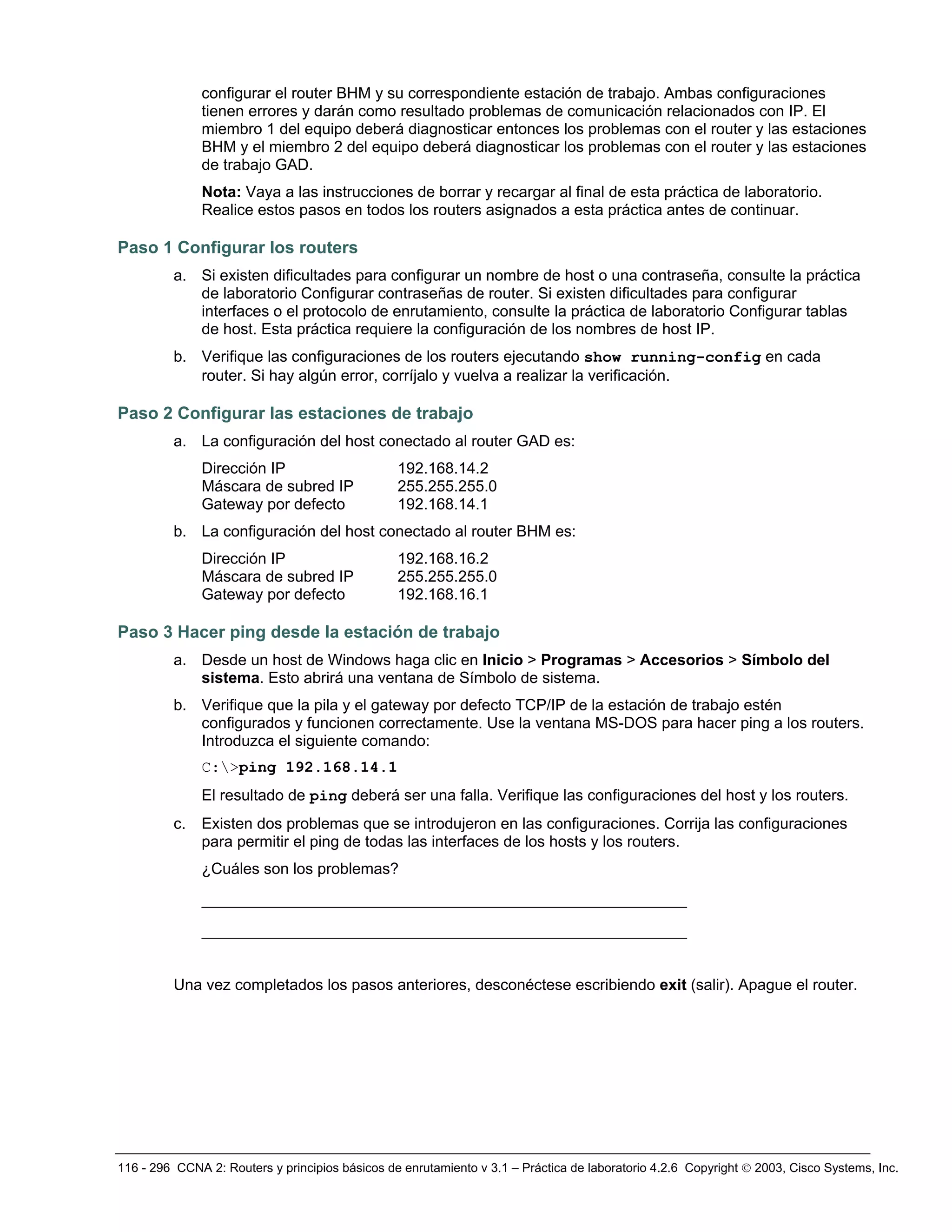

configurar el router BHM y su correspondiente estación de trabajo. Ambas configuraciones
tienen errores y darán como resultado problemas de comunicación relacionados con IP. El
miembro 1 del equipo deberá diagnosticar entonces los problemas con el router y las estaciones
BHM y el miembro 2 del equipo deberá diagnosticar los problemas con el router y las estaciones
de trabajo GAD.
de host. Esta práctica requiere la configuración de los nombres de host IP.
a. La configuración del host conectado al router GAD es:
b. La configuración del host conectado al router BHM es:
sistema. Esto abrirá una ventana de Símbolo de sistema.
b. Verifique que la pila y el gateway por defecto TCP/IP de la estación de trabajo estén
configurados y funcionen correctamente. Use la ventana MS-DOS para hacer ping a los routers.
Introduzca el siguiente comando:
C:>ping 192.168.14.1
El resultado de ping deberá ser una falla. Verifique las configuraciones del host y los routers.
c. Existen dos problemas que se introdujeron en las configuraciones. Corrija las configuraciones
para permitir el ping de todas las interfaces de los hosts y los routers.
¿Cuáles son los problemas?
____________________________________________________
____________________________________________________

Router>enable
[confirm]
Presione Intro.

Modelo de
Router
Interfaz
Ethernet N°1
Interfaz
Ethernet N°2
Interfaz
Serial N°1
Interfaz
Serial N°2
Interfaz
N°5
(FA0/0)
(S0/1)

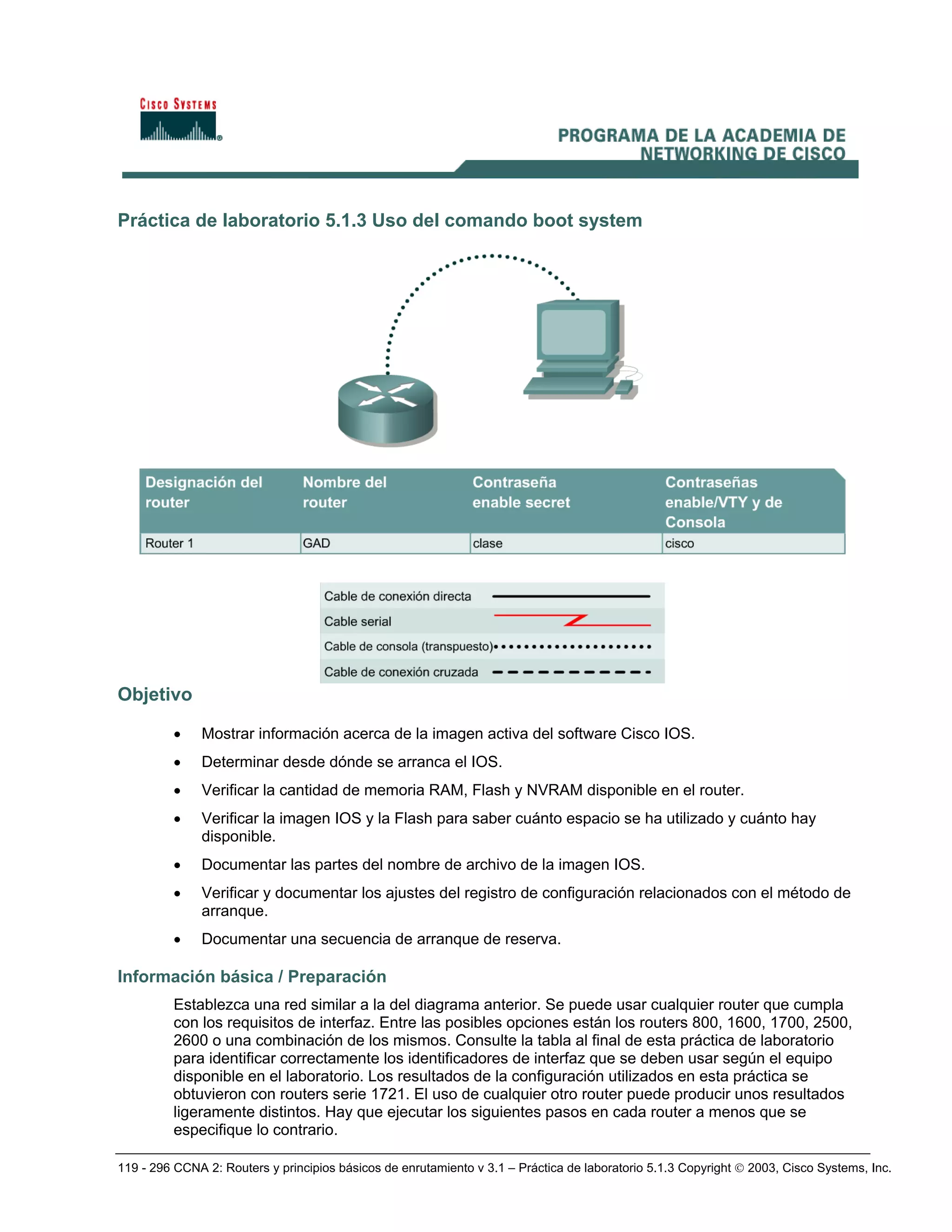

Práctica de laboratorio 5.1.3 Uso del comando boot system
Objetivo
• Mostrar información acerca de la imagen activa del software Cisco IOS.
• Determinar desde dónde se arranca el IOS.
• Verificar la cantidad de memoria RAM, Flash y NVRAM disponible en el router.
• Verificar la imagen IOS y la Flash para saber cuánto espacio se ha utilizado y cuánto hay
disponible.
• Documentar las partes del nombre de archivo de la imagen IOS.
• Verificar y documentar los ajustes del registro de configuración relacionados con el método de
arranque.
• Documentar una secuencia de arranque de reserva.
para identificar correctamente los identificadores de interfaz que se deben usar según el equipo
disponible en el laboratorio. Los resultados de la configuración utilizados en esta práctica se
obtuvieron con routers serie 1721. El uso de cualquier otro router puede producir unos resultados
ligeramente distintos. Hay que ejecutar los siguientes pasos en cada router a menos que se

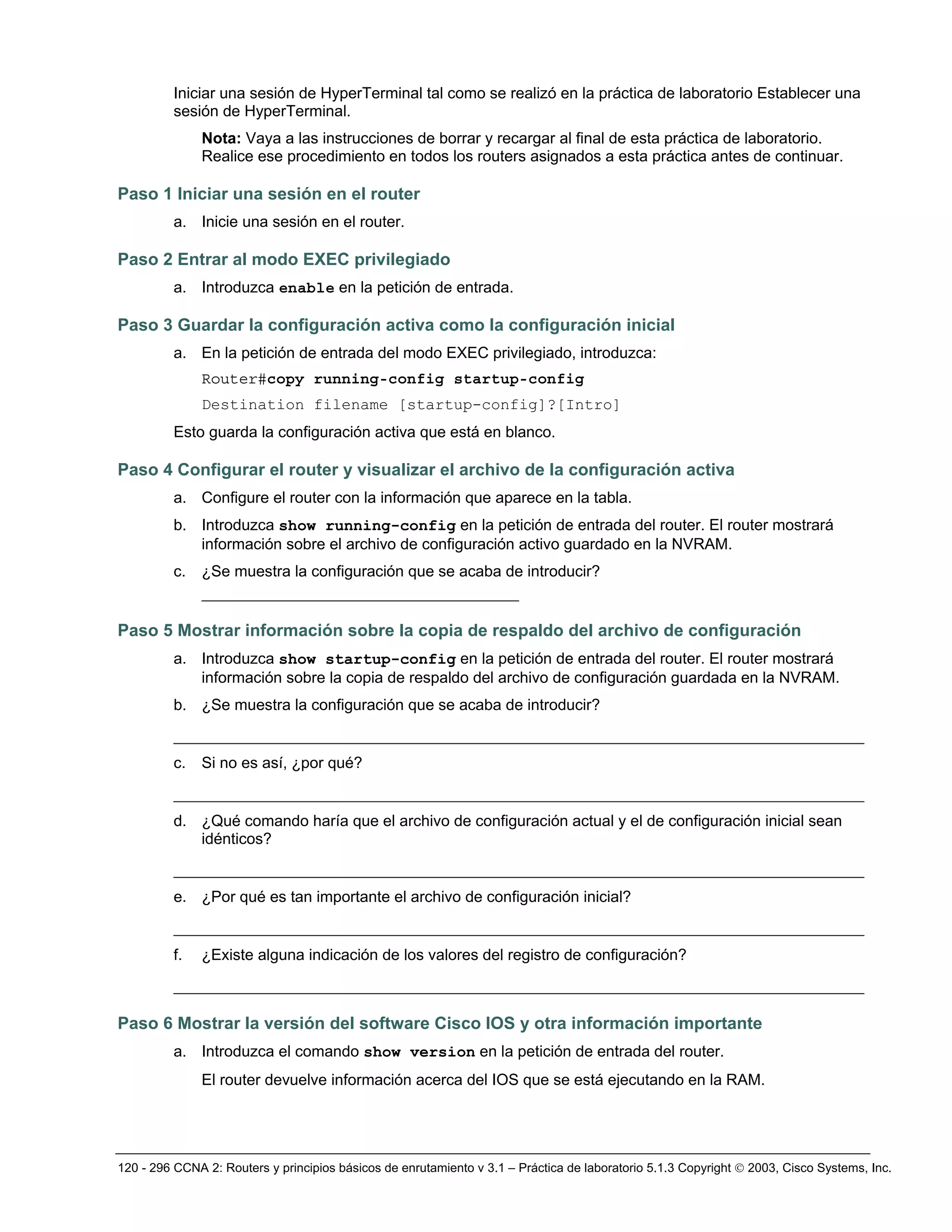

Realice ese procedimiento en todos los routers asignados a esta práctica antes de continuar.
a. Introduzca enable en la petición de entrada.
Paso 3 Guardar la configuración activa como la configuración inicial
a. En la petición de entrada del modo EXEC privilegiado, introduzca:
Router#copy running-config startup-config
Destination filename [startup-config]?[Intro]
Esto guarda la configuración activa que está en blanco.
Paso 4 Configurar el router y visualizar el archivo de la configuración activa
a. Configure el router con la información que aparece en la tabla.
b. Introduzca show running-config en la petición de entrada del router. El router mostrará
información sobre el archivo de configuración activo guardado en la NVRAM.
c. ¿Se muestra la configuración que se acaba de introducir?
__________________________________
Paso 5 Mostrar información sobre la copia de respaldo del archivo de configuración
a. Introduzca show startup-config en la petición de entrada del router. El router mostrará
información sobre la copia de respaldo del archivo de configuración guardada en la NVRAM.
b. ¿Se muestra la configuración que se acaba de introducir?
__________________________________________________________________________
c. Si no es así, ¿por qué?
__________________________________________________________________________
d. ¿Qué comando haría que el archivo de configuración actual y el de configuración inicial sean
idénticos?
__________________________________________________________________________
e. ¿Por qué es tan importante el archivo de configuración inicial?
__________________________________________________________________________
f. ¿Existe alguna indicación de los valores del registro de configuración?
__________________________________________________________________________
Paso 6 Mostrar la versión del software Cisco IOS y otra información importante
a. Introduzca el comando show version en la petición de entrada del router.
El router devuelve información acerca del IOS que se está ejecutando en la RAM.

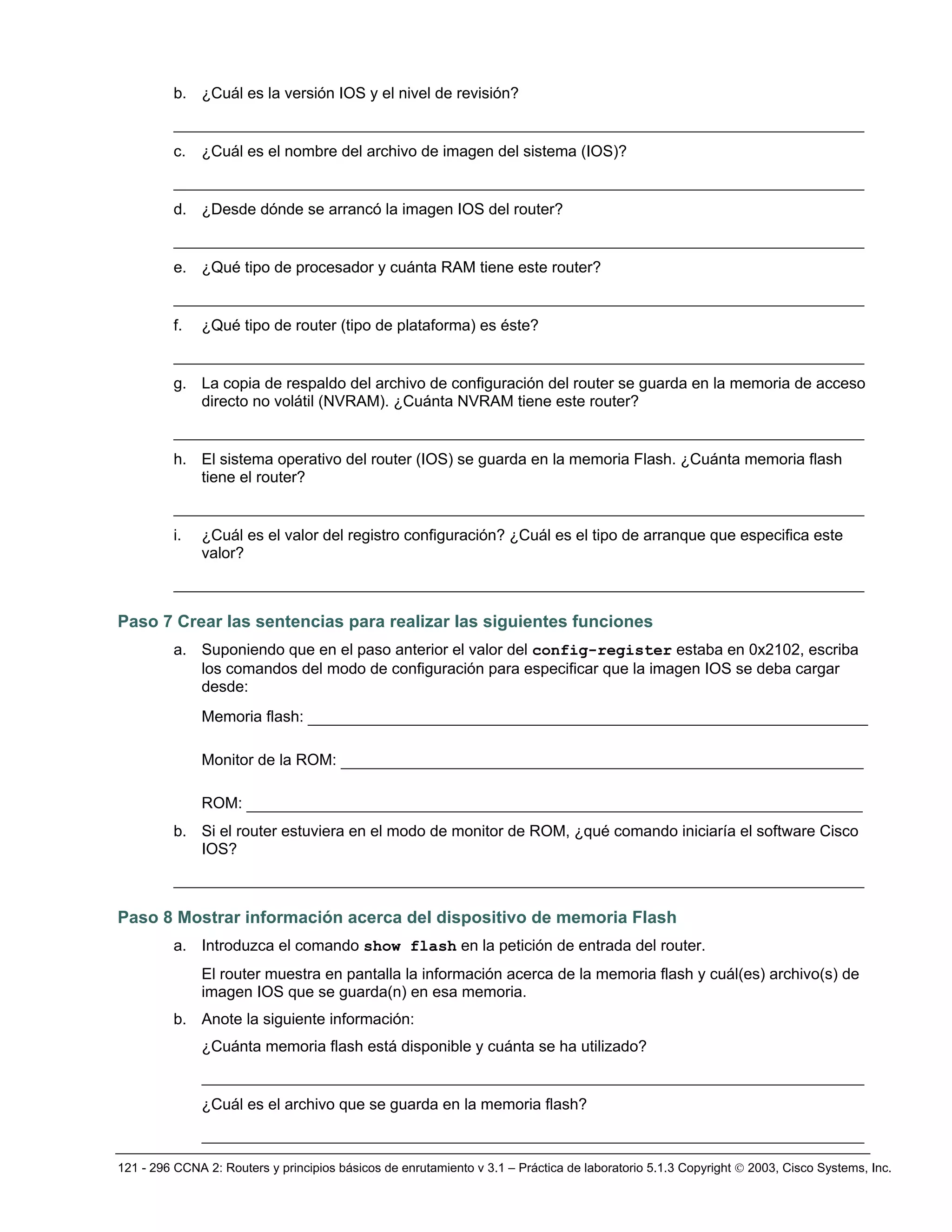

b. ¿Cuál es la versión IOS y el nivel de revisión?
__________________________________________________________________________
c. ¿Cuál es el nombre del archivo de imagen del sistema (IOS)?
__________________________________________________________________________
d. ¿Desde dónde se arrancó la imagen IOS del router?
__________________________________________________________________________
e. ¿Qué tipo de procesador y cuánta RAM tiene este router?
__________________________________________________________________________
f. ¿Qué tipo de router (tipo de plataforma) es éste?
__________________________________________________________________________
g. La copia de respaldo del archivo de configuración del router se guarda en la memoria de acceso
directo no volátil (NVRAM). ¿Cuánta NVRAM tiene este router?
__________________________________________________________________________
h. El sistema operativo del router (IOS) se guarda en la memoria Flash. ¿Cuánta memoria flash
tiene el router?
__________________________________________________________________________
i. ¿Cuál es el valor del registro configuración? ¿Cuál es el tipo de arranque que especifica este
valor?
__________________________________________________________________________
Paso 7 Crear las sentencias para realizar las siguientes funciones
a. Suponiendo que en el paso anterior el valor del config-register estaba en 0x2102, escriba
los comandos del modo de configuración para especificar que la imagen IOS se deba cargar
desde:
Memoria flash: ____________________________________________________________
Monitor de la ROM: ________________________________________________________
ROM: __________________________________________________________________
b. Si el router estuviera en el modo de monitor de ROM, ¿qué comando iniciaría el software Cisco
IOS?
__________________________________________________________________________
Paso 8 Mostrar información acerca del dispositivo de memoria Flash
a. Introduzca el comando show flash en la petición de entrada del router.
El router muestra en pantalla la información acerca de la memoria flash y cuál(es) archivo(s) de
imagen IOS que se guarda(n) en esa memoria.
b. Anote la siguiente información:
¿Cuánta memoria flash está disponible y cuánta se ha utilizado?
_______________________________________________________________________
¿Cuál es el archivo que se guarda en la memoria flash?
_______________________________________________________________________

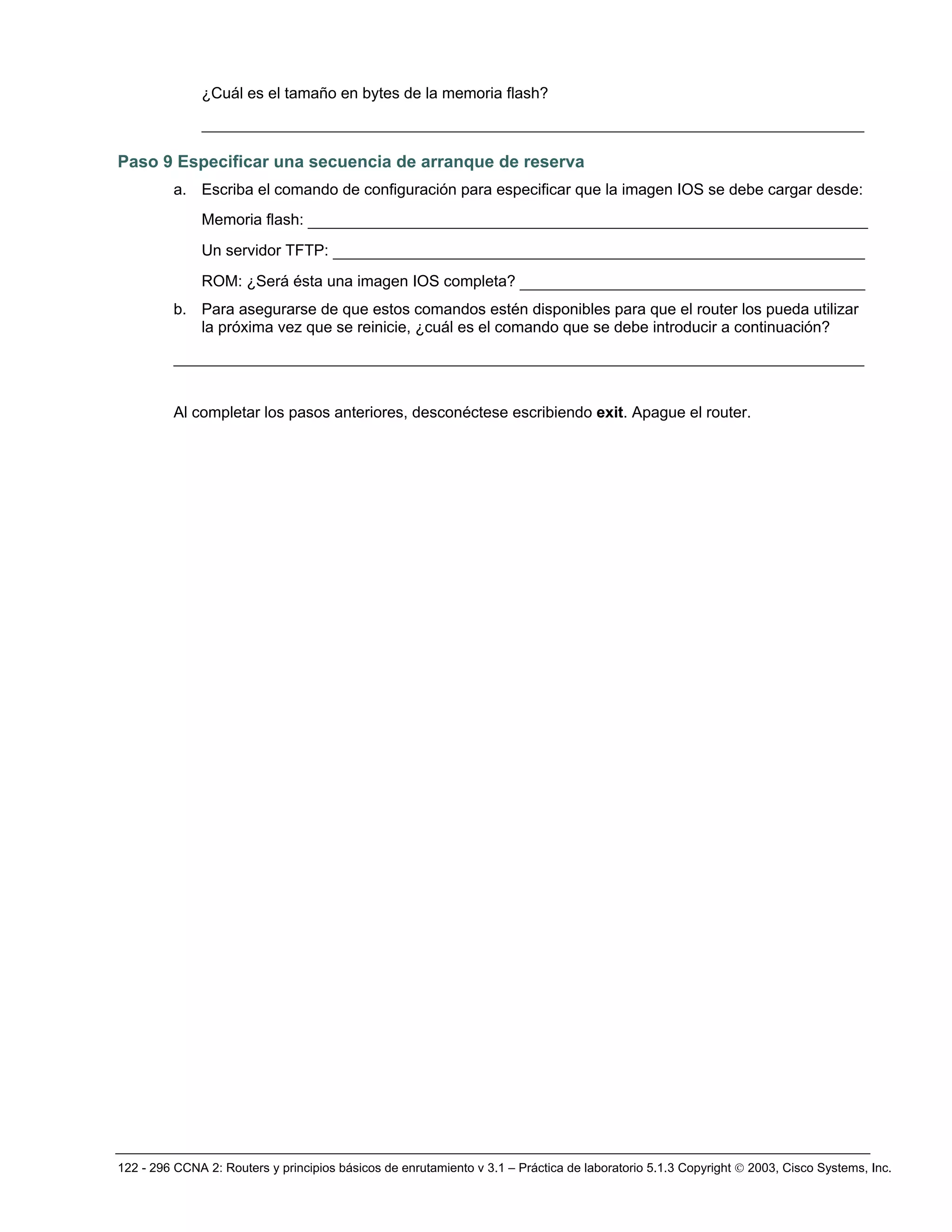

¿Cuál es el tamaño en bytes de la memoria flash?
_______________________________________________________________________
Paso 9 Especificar una secuencia de arranque de reserva
a. Escriba el comando de configuración para especificar que la imagen IOS se debe cargar desde:
Memoria flash: ____________________________________________________________
Un servidor TFTP: _________________________________________________________
ROM: ¿Será ésta una imagen IOS completa? _____________________________________
b. Para asegurarse de que estos comandos estén disponibles para que el router los pueda utilizar
la próxima vez que se reinicie, ¿cuál es el comando que se debe introducir a continuación?
__________________________________________________________________________
Al completar los pasos anteriores, desconéctese escribiendo exit. Apague el router.

Entre al modo EXEC privilegiado escribiendo enable.
Si pide una contraseña, introduzca class. Si “class” no funciona, pide ayuda a su instructor.
Router>enable
Como respuesta, aparecerá la siguiente petición de entrada:
[confirm]
En el modo EXEC privilegiado, introduzca el comando reload.
La siguiente petición de entrada aparecerá después de que el router se recargue:
Presione Intro.

Resumen de la interfaz del router
Modelo de
router
Interfaz Ethernet 1 Interfaz Ethernet 2 Interfaz serial 1 Interfaz serial
2
Interfaz 5
(FA0/0)
(S0/1)
Para conocer la configuración exacta del router, consulte las interfaces. Esto le permitirá identificar el tipo de
router así como cuántas interfaces posee el router. No existe una forma eficaz de confeccionar una lista de
identificadores de las posibles combinaciones de interfaces en el dispositivo. Esta tabla de interfaces no
incluye ningún otro tipo de interfaz aunque otro tipo pueda existir en un router dado. La interfaz BRI RDSI es
un ejemplo de esto. La cadena entre paréntesis es la abreviatura legal que se puede utilizar en un comando
IOS para representar la interfaz.

Práctica de laboratorio 5.1.5 Diagnóstico de fallas en los registros de configuración
de arranque
Objetivo
• Verificar y documentar los ajustes del registro de configuración relacionados con el método de
arranque.
• Configurar el router para arrancar mediante el archivo de configuración de la NVRAM y recargar
el router.

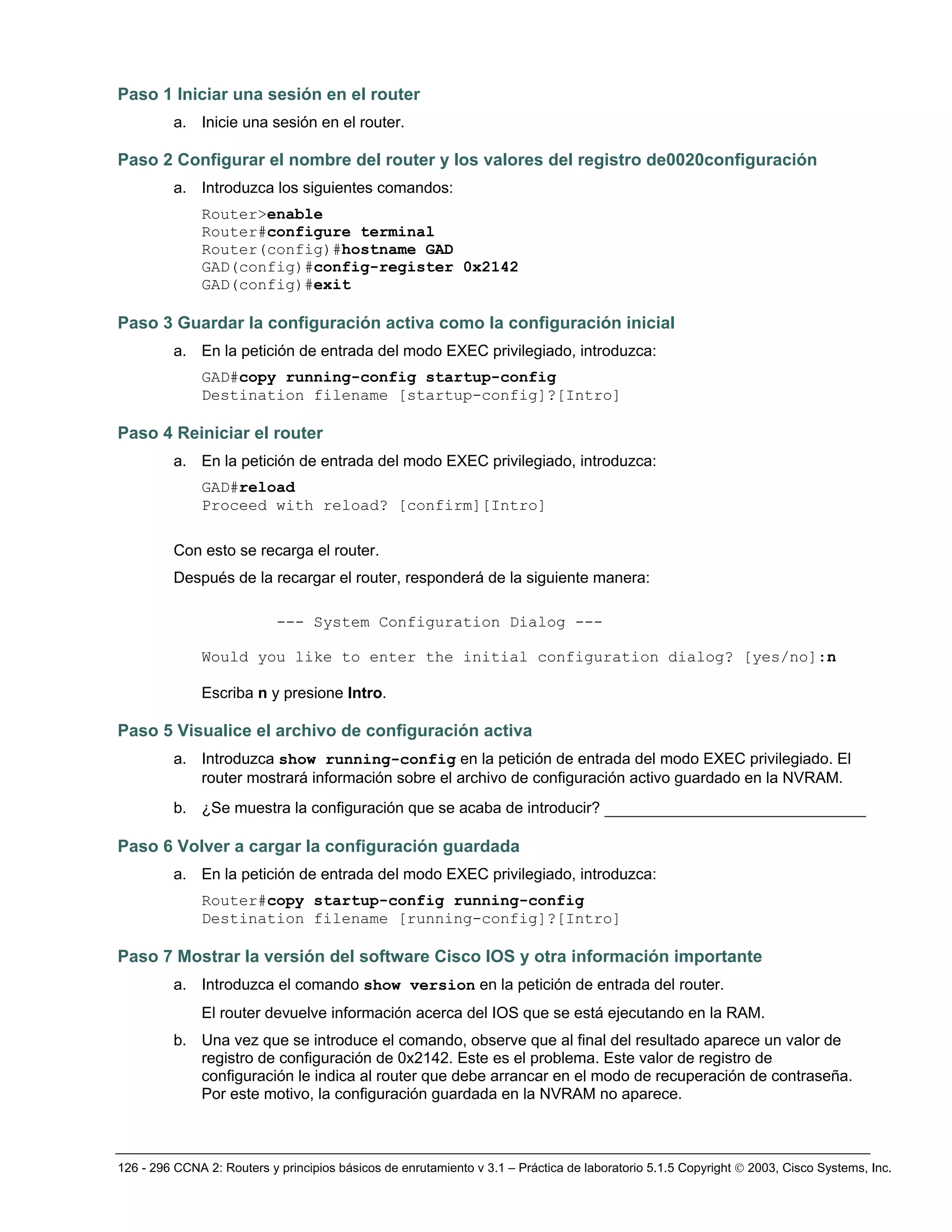

Paso 2 Configurar el nombre del router y los valores del registro de0020configuración
a. Introduzca los siguientes comandos:
Router>enable
Router(config)#hostname GAD
GAD(config)#config-register 0x2142
GAD(config)#exit
Paso 3 Guardar la configuración activa como la configuración inicial
Paso 4 Reiniciar el router
GAD#reload
Proceed with reload? [confirm][Intro]
Con esto se recarga el router.
Después de la recargar el router, responderá de la siguiente manera:
--- System Configuration Dialog ---
Would you like to enter the initial configuration dialog? [yes/no]:n
Escriba n y presione Intro.
Paso 5 Visualice el archivo de configuración activa
a. Introduzca show running-config en la petición de entrada del modo EXEC privilegiado. El
router mostrará información sobre el archivo de configuración activo guardado en la NVRAM.
b. ¿Se muestra la configuración que se acaba de introducir? ____________________________
Paso 6 Volver a cargar la configuración guardada
Router#copy startup-config running-config
Destination filename [running-config]?[Intro]
Paso 7 Mostrar la versión del software Cisco IOS y otra información importante
a. Introduzca el comando show version en la petición de entrada del router.
El router devuelve información acerca del IOS que se está ejecutando en la RAM.
b. Una vez que se introduce el comando, observe que al final del resultado aparece un valor de
registro de configuración de 0x2142. Este es el problema. Este valor de registro de
configuración le indica al router que debe arrancar en el modo de recuperación de contraseña.
Por este motivo, la configuración guardada en la NVRAM no aparece.

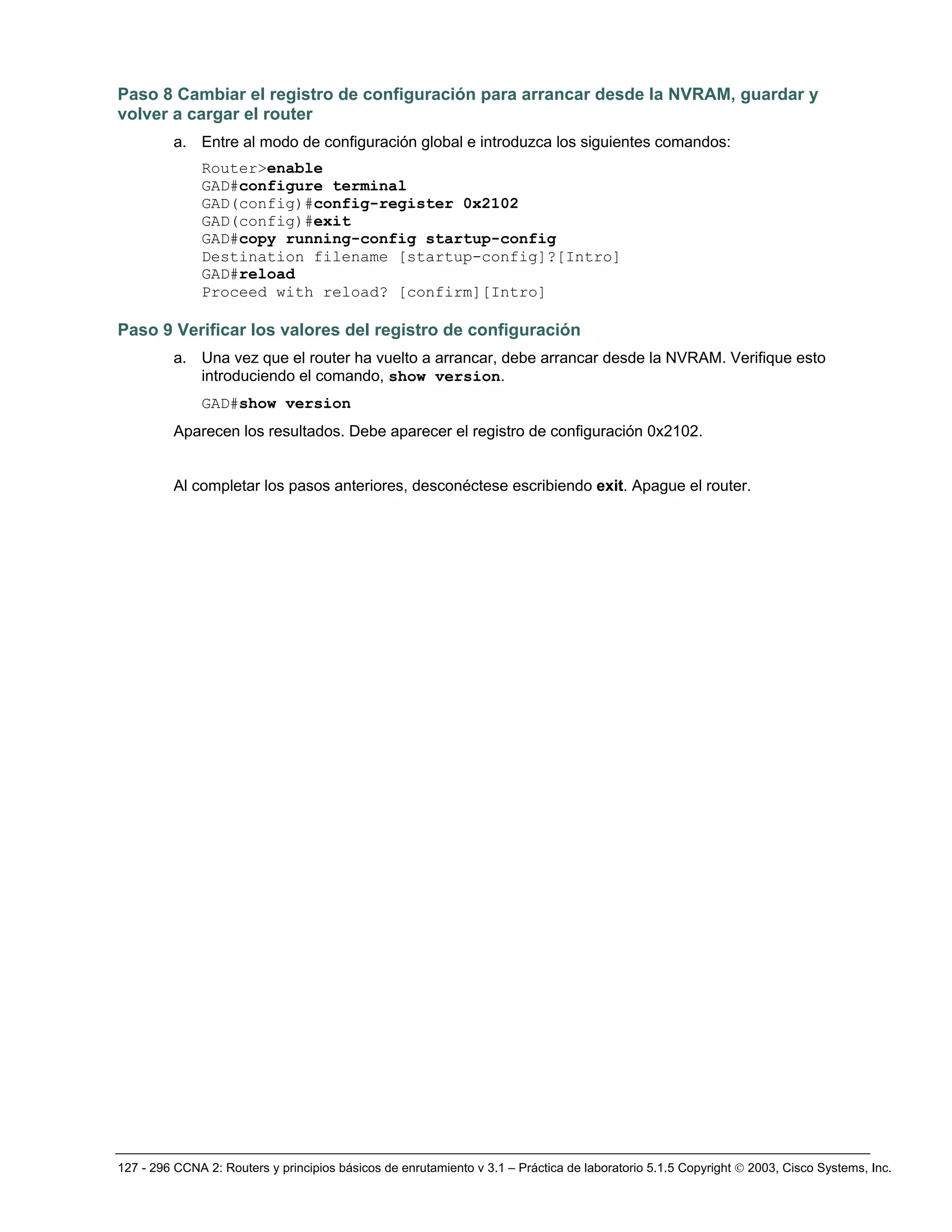

Paso 8 Cambiar el registro de configuración para arrancar desde la NVRAM, guardar y
volver a cargar el router
a. Entre al modo de configuración global e introduzca los siguientes comandos:
Router>enable
GAD#configure terminal
GAD(config)#config-register 0x2102
GAD(config)#exit
GAD#reload
Paso 9 Verificar los valores del registro de configuración
a. Una vez que el router ha vuelto a arrancar, debe arrancar desde la NVRAM. Verifique esto
introduciendo el comando, show version.
GAD#show version
Aparecen los resultados. Debe aparecer el registro de configuración 0x2102.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

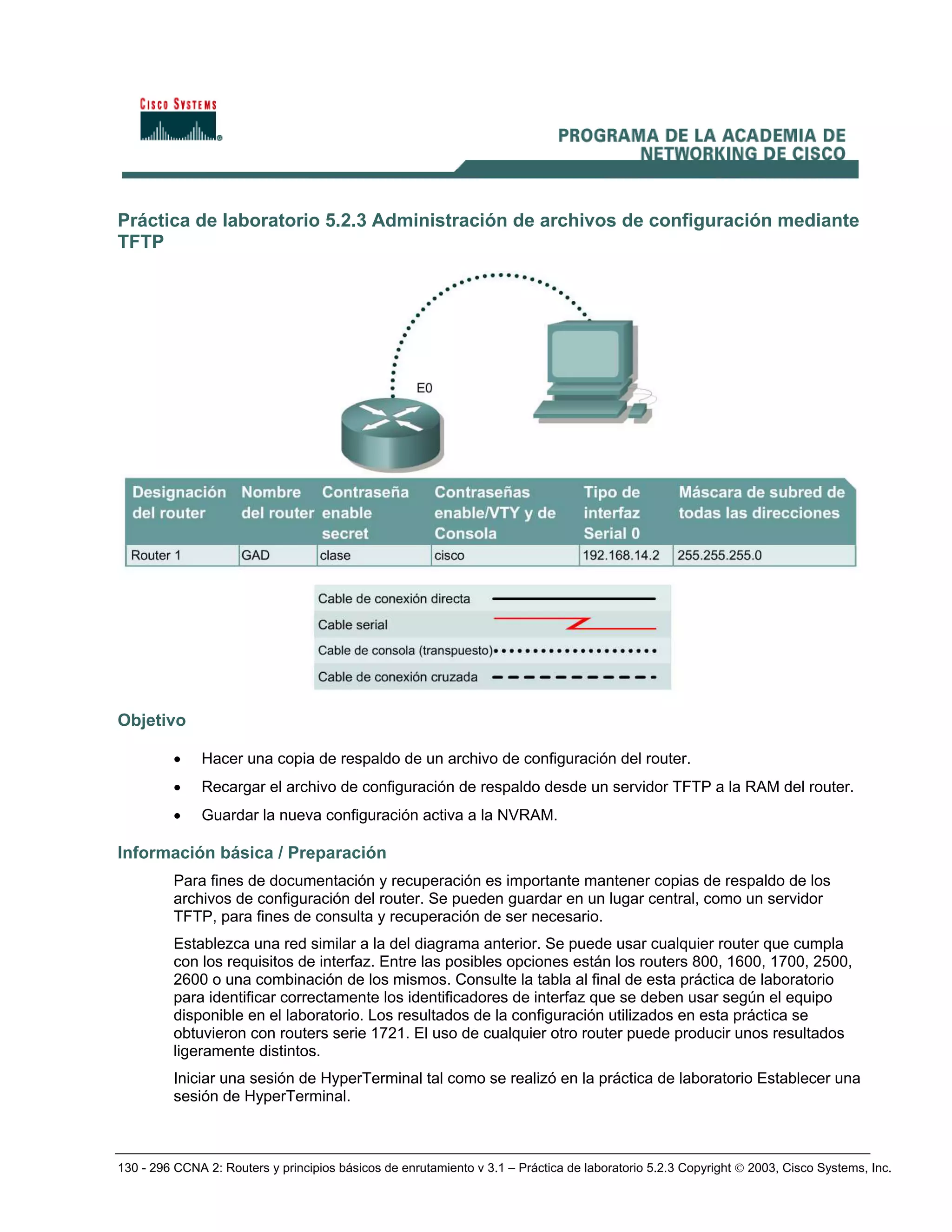

Práctica de laboratorio 5.2.3 Administración de archivos de configuración mediante
TFTP
Objetivo
• Hacer una copia de respaldo de un archivo de configuración del router.
• Recargar el archivo de configuración de respaldo desde un servidor TFTP a la RAM del router.
• Guardar la nueva configuración activa a la NVRAM.
Para fines de documentación y recuperación es importante mantener copias de respaldo de los
archivos de configuración del router. Se pueden guardar en un lugar central, como un servidor
TFTP, para fines de consulta y recuperación de ser necesario.
ligeramente distintos.

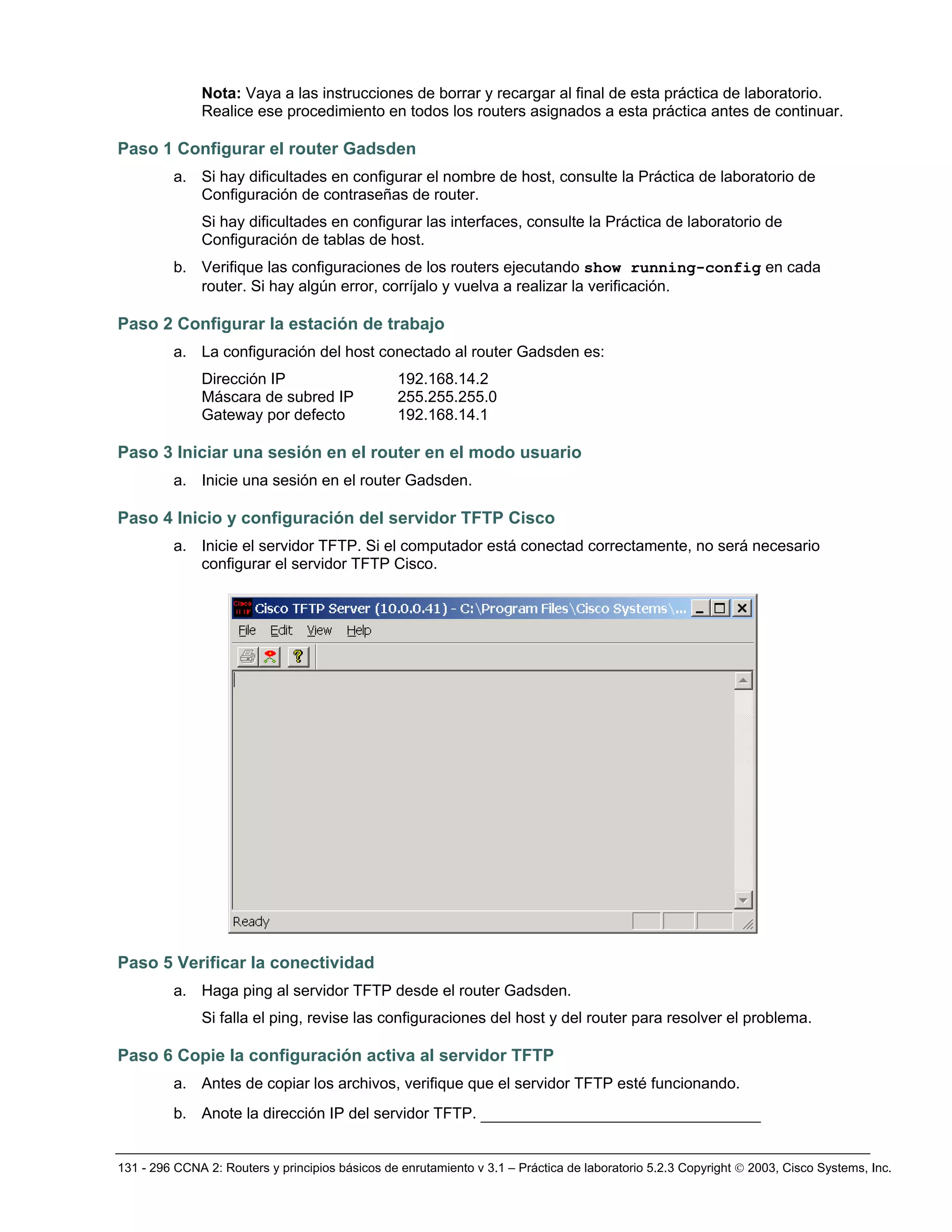

Paso 1 Configurar el router Gadsden
a. Si hay dificultades en configurar el nombre de host, consulte la Práctica de laboratorio de
Configuración de contraseñas de router.
Si hay dificultades en configurar las interfaces, consulte la Práctica de laboratorio de
Configuración de tablas de host.
Paso 2 Configurar la estación de trabajo
Paso 4 Inicio y configuración del servidor TFTP Cisco
a. Inicie el servidor TFTP. Si el computador está conectad correctamente, no será necesario
configurar el servidor TFTP Cisco.
Paso 5 Verificar la conectividad
a. Haga ping al servidor TFTP desde el router Gadsden.
Si falla el ping, revise las configuraciones del host y del router para resolver el problema.
Paso 6 Copie la configuración activa al servidor TFTP
a. Antes de copiar los archivos, verifique que el servidor TFTP esté funcionando.
b. Anote la dirección IP del servidor TFTP. ______________________________

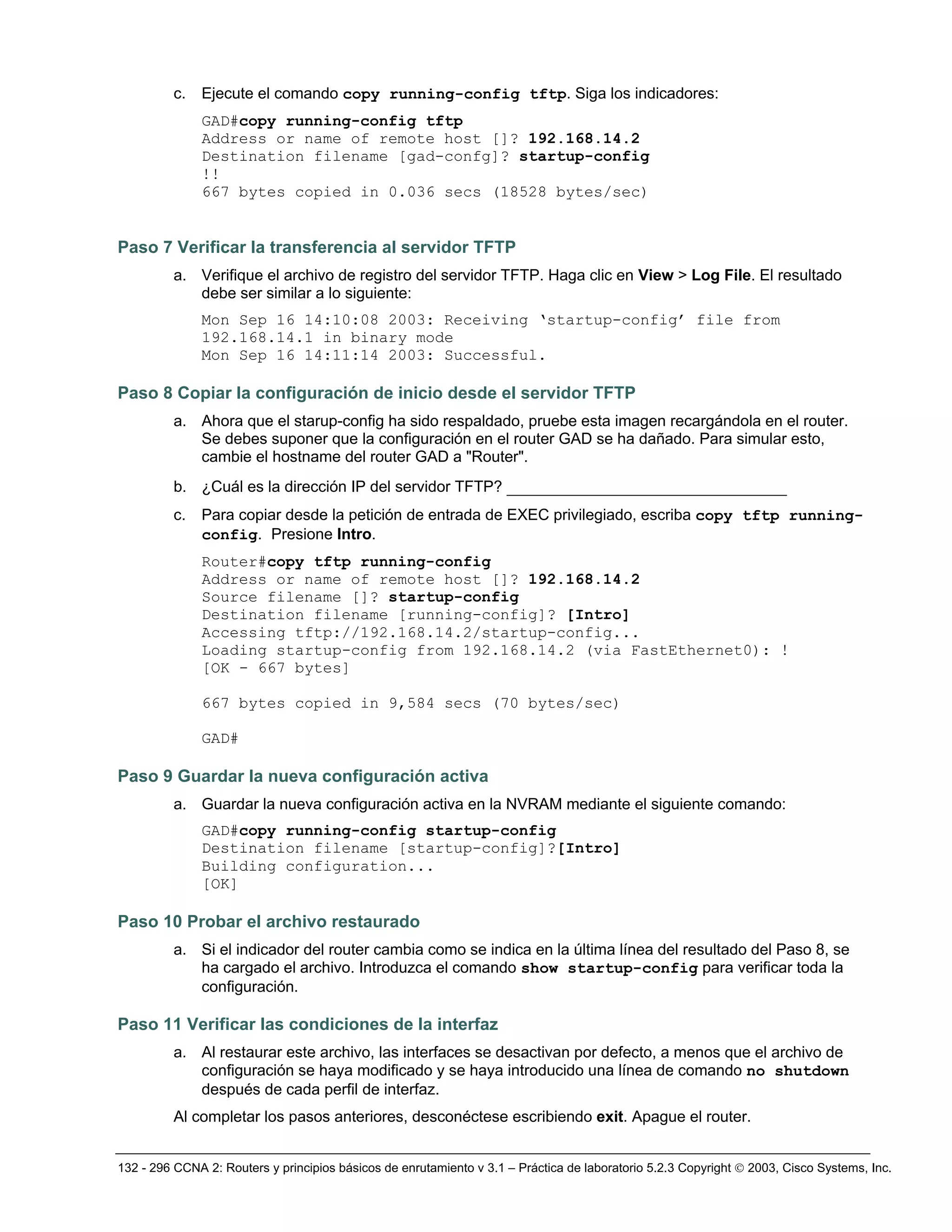

c. Ejecute el comando copy running-config tftp. Siga los indicadores:
GAD#copy running-config tftp
Address or name of remote host []? 192.168.14.2
Destination filename [gad-confg]? startup-config
!!
667 bytes copied in 0.036 secs (18528 bytes/sec)
Paso 7 Verificar la transferencia al servidor TFTP
a. Verifique el archivo de registro del servidor TFTP. Haga clic en View > Log File. El resultado
debe ser similar a lo siguiente:
Mon Sep 16 14:10:08 2003: Receiving ‘startup-config’ file from
192.168.14.1 in binary mode
Mon Sep 16 14:11:14 2003: Successful.
Paso 8 Copiar la configuración de inicio desde el servidor TFTP
a. Ahora que el starup-config ha sido respaldado, pruebe esta imagen recargándola en el router.
Se debes suponer que la configuración en el router GAD se ha dañado. Para simular esto,
cambie el hostname del router GAD a "Router".
b. ¿Cuál es la dirección IP del servidor TFTP? ______________________________
c. Para copiar desde la petición de entrada de EXEC privilegiado, escriba copy tftp running-
config. Presione Intro.
Router#copy tftp running-config
Source filename []? startup-config
Destination filename [running-config]? [Intro]
Accessing tftp://192.168.14.2/startup-config...
Loading startup-config from 192.168.14.2 (via FastEthernet0): !
[OK - 667 bytes]
667 bytes copied in 9,584 secs (70 bytes/sec)
GAD#
Paso 9 Guardar la nueva configuración activa
a. Guardar la nueva configuración activa en la NVRAM mediante el siguiente comando:
Building configuration...
[OK]
Paso 10 Probar el archivo restaurado
a. Si el indicador del router cambia como se indica en la última línea del resultado del Paso 8, se
ha cargado el archivo. Introduzca el comando show startup-config para verificar toda la
configuración.
Paso 11 Verificar las condiciones de la interfaz
a. Al restaurar este archivo, las interfaces se desactivan por defecto, a menos que el archivo de
configuración se haya modificado y se haya introducido una línea de comando no shutdown
después de cada perfil de interfaz.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
Para conocer la configuración exacta del router, consulte las interfaces. Esto le permitirá identificar
el tipo de router así como cuántas interfaces posee el router. No existe una forma eficaz de
es la abreviatura legal que se puede utilizar en un comando IOS para representar la interfaz.

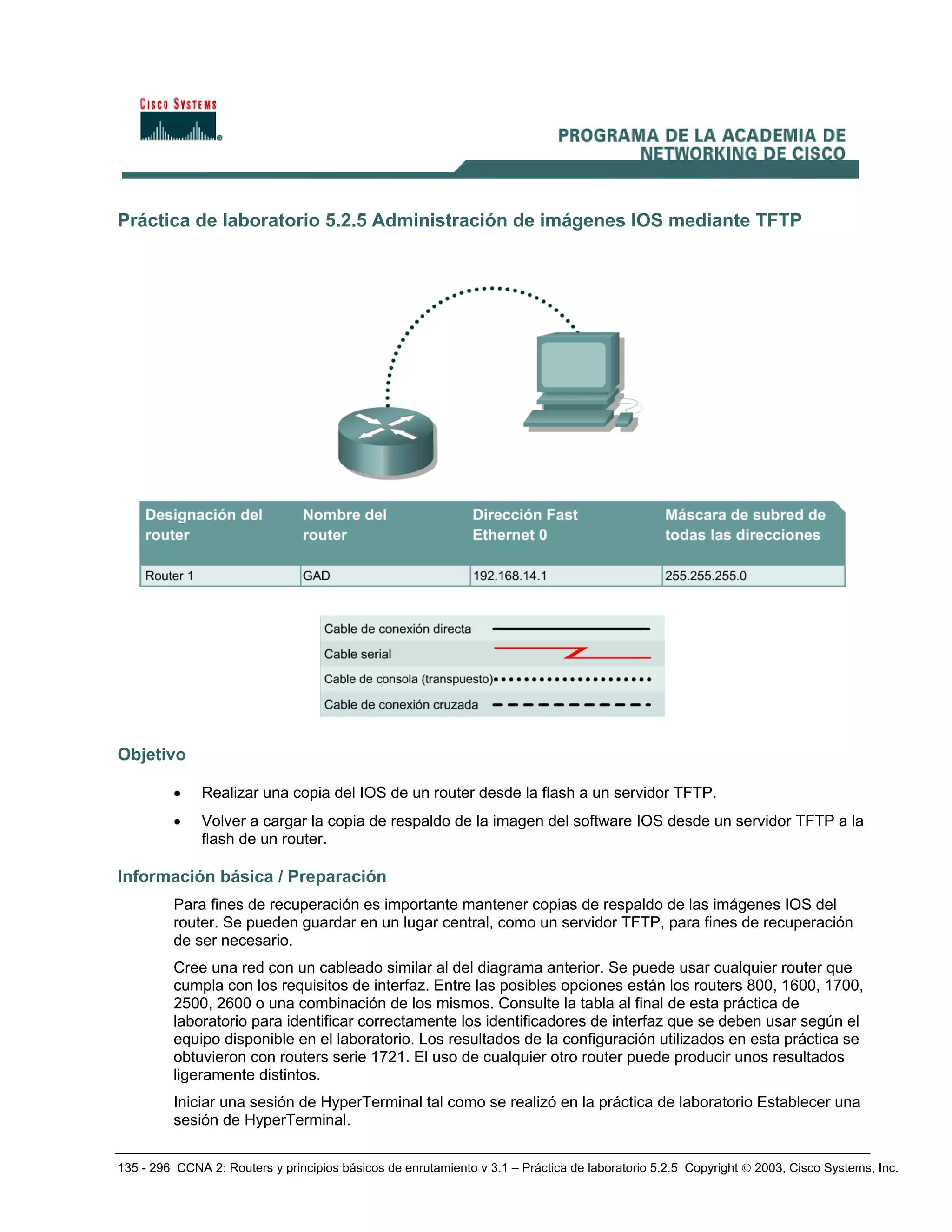

Práctica de laboratorio 5.2.5 Administración de imágenes IOS mediante TFTP
Objetivo
• Realizar una copia del IOS de un router desde la flash a un servidor TFTP.
• Volver a cargar la copia de respaldo de la imagen del software IOS desde un servidor TFTP a la
flash de un router.
Para fines de recuperación es importante mantener copias de respaldo de las imágenes IOS del
router. Se pueden guardar en un lugar central, como un servidor TFTP, para fines de recuperación
de ser necesario.
equipo disponible en el laboratorio. Los resultados de la configuración utilizados en esta práctica se

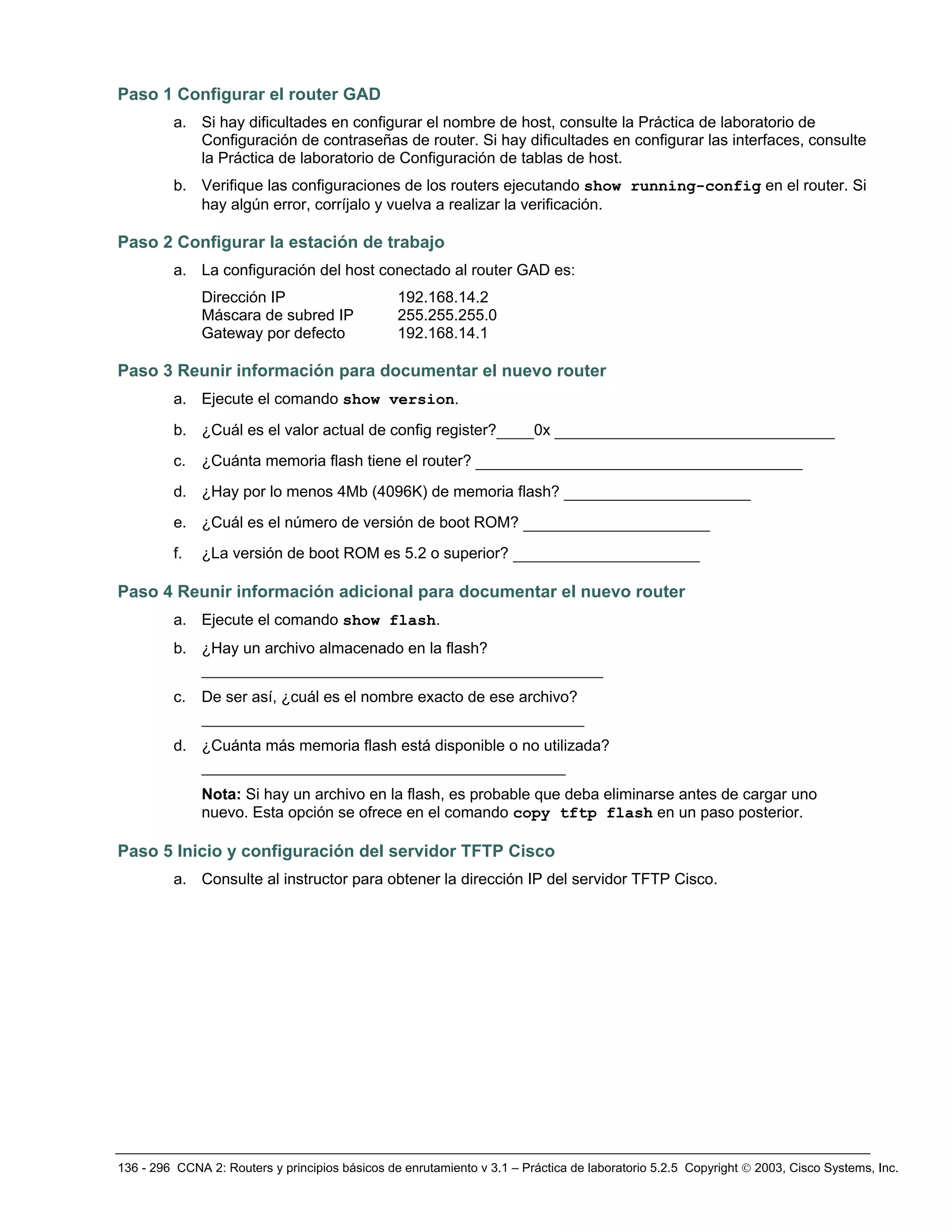

Paso 1 Configurar el router GAD
a. Si hay dificultades en configurar el nombre de host, consulte la Práctica de laboratorio de
Configuración de contraseñas de router. Si hay dificultades en configurar las interfaces, consulte
la Práctica de laboratorio de Configuración de tablas de host.
b. Verifique las configuraciones de los routers ejecutando show running-config en el router. Si
hay algún error, corríjalo y vuelva a realizar la verificación.
Paso 2 Configurar la estación de trabajo
a. La configuración del host conectado al router GAD es:
Paso 3 Reunir información para documentar el nuevo router
a. Ejecute el comando show version.
b. ¿Cuál es el valor actual de config register?____0x ______________________________
c. ¿Cuánta memoria flash tiene el router? ___________________________________
d. ¿Hay por lo menos 4Mb (4096K) de memoria flash? ____________________
e. ¿Cuál es el número de versión de boot ROM? ____________________
f. ¿La versión de boot ROM es 5.2 o superior? ____________________
Paso 4 Reunir información adicional para documentar el nuevo router
a. Ejecute el comando show flash.
b. ¿Hay un archivo almacenado en la flash?
___________________________________________
c. De ser así, ¿cuál es el nombre exacto de ese archivo?
_________________________________________
d. ¿Cuánta más memoria flash está disponible o no utilizada?
_______________________________________
Nota: Si hay un archivo en la flash, es probable que deba eliminarse antes de cargar uno
nuevo. Esta opción se ofrece en el comando copy tftp flash en un paso posterior.
Paso 5 Inicio y configuración del servidor TFTP Cisco
a. Consulte al instructor para obtener la dirección IP del servidor TFTP Cisco.

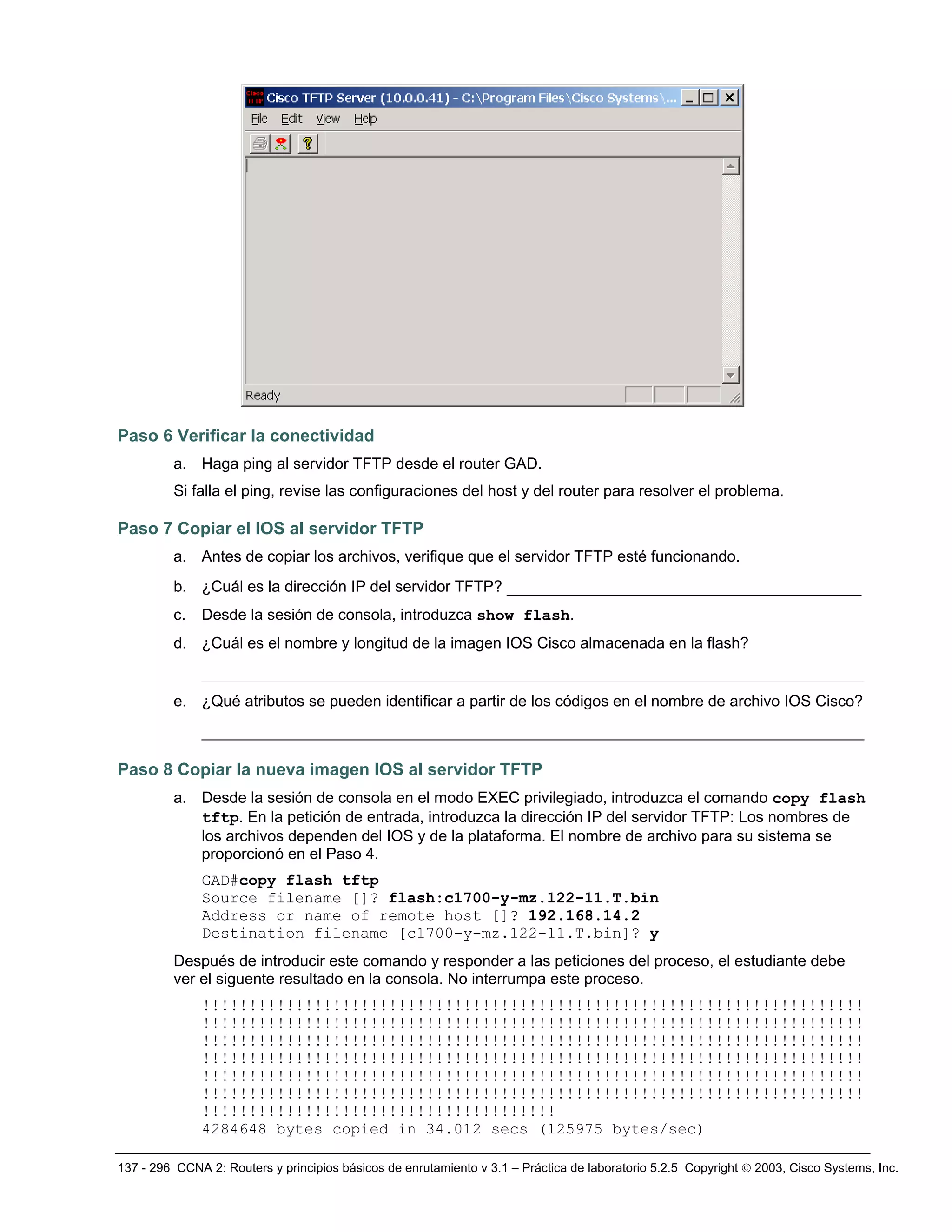

a. Haga ping al servidor TFTP desde el router GAD.
Si falla el ping, revise las configuraciones del host y del router para resolver el problema.
Paso 7 Copiar el IOS al servidor TFTP
a. Antes de copiar los archivos, verifique que el servidor TFTP esté funcionando.
b. ¿Cuál es la dirección IP del servidor TFTP? ______________________________________
c. Desde la sesión de consola, introduzca show flash.
d. ¿Cuál es el nombre y longitud de la imagen IOS Cisco almacenada en la flash?
_______________________________________________________________________
e. ¿Qué atributos se pueden identificar a partir de los códigos en el nombre de archivo IOS Cisco?
_______________________________________________________________________
Paso 8 Copiar la nueva imagen IOS al servidor TFTP
a. Desde la sesión de consola en el modo EXEC privilegiado, introduzca el comando copy flash
tftp. En la petición de entrada, introduzca la dirección IP del servidor TFTP: Los nombres de
los archivos dependen del IOS y de la plataforma. El nombre de archivo para su sistema se
proporcionó en el Paso 4.
GAD#copy flash tftp
Source filename []? flash:c1700-y-mz.122-11.T.bin
Destination filename [c1700-y-mz.122-11.T.bin]? y
Después de introducir este comando y responder a las peticiones del proceso, el estudiante debe
ver el siguente resultado en la consola. No interrumpa este proceso.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

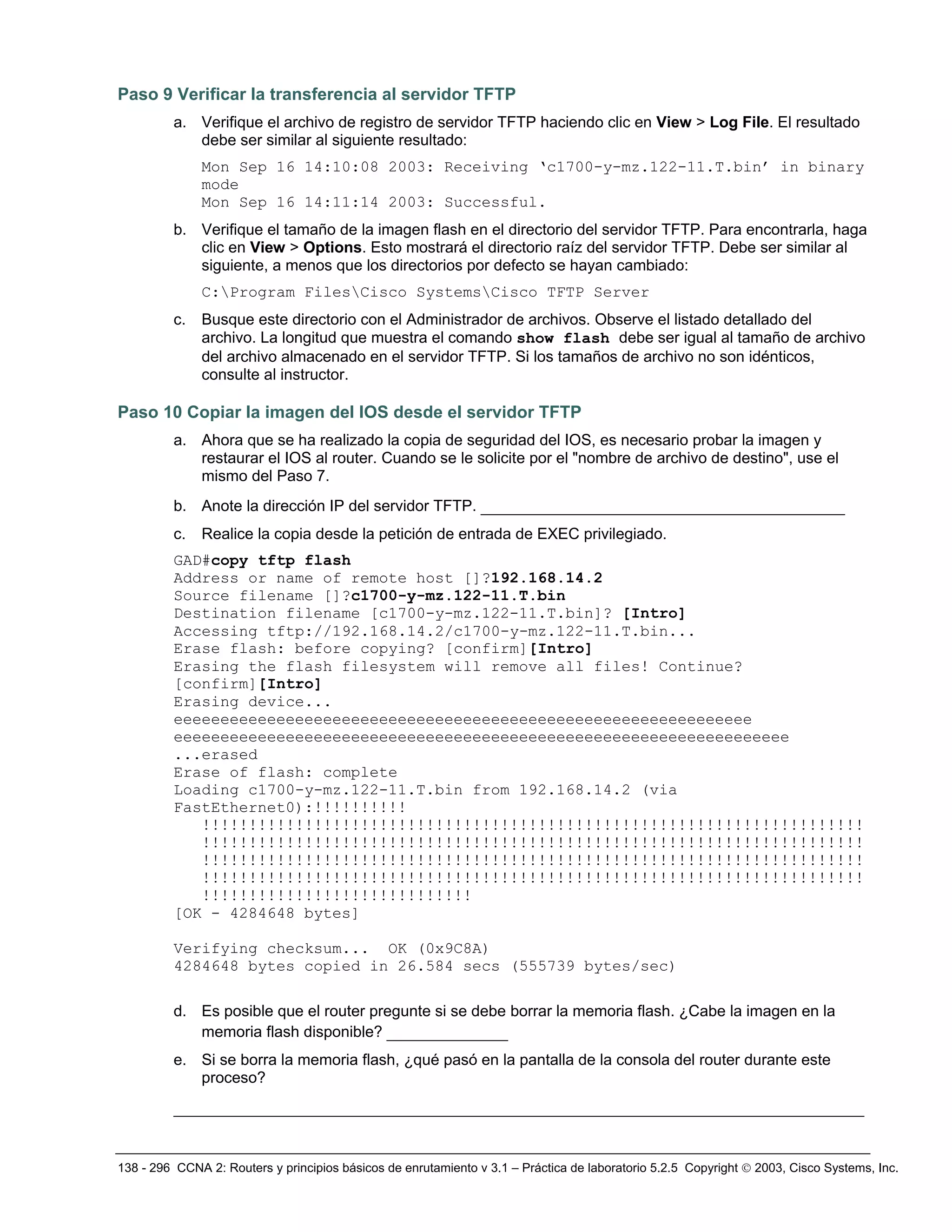

Paso 9 Verificar la transferencia al servidor TFTP
a. Verifique el archivo de registro de servidor TFTP haciendo clic en View > Log File. El resultado
debe ser similar al siguiente resultado:
Mon Sep 16 14:10:08 2003: Receiving ‘c1700-y-mz.122-11.T.bin’ in binary
mode
Mon Sep 16 14:11:14 2003: Successful.
b. Verifique el tamaño de la imagen flash en el directorio del servidor TFTP. Para encontrarla, haga
clic en View > Options. Esto mostrará el directorio raíz del servidor TFTP. Debe ser similar al
siguiente, a menos que los directorios por defecto se hayan cambiado:
C:Program FilesCisco SystemsCisco TFTP Server
c. Busque este directorio con el Administrador de archivos. Observe el listado detallado del
archivo. La longitud que muestra el comando show flash debe ser igual al tamaño de archivo
del archivo almacenado en el servidor TFTP. Si los tamaños de archivo no son idénticos,
consulte al instructor.
Paso 10 Copiar la imagen del IOS desde el servidor TFTP
a. Ahora que se ha realizado la copia de seguridad del IOS, es necesario probar la imagen y
restaurar el IOS al router. Cuando se le solicite por el "nombre de archivo de destino", use el
mismo del Paso 7.
b. Anote la dirección IP del servidor TFTP. _______________________________________
c. Realice la copia desde la petición de entrada de EXEC privilegiado.
GAD#copy tftp flash
Address or name of remote host []?192.168.14.2
Source filename []?c1700-y-mz.122-11.T.bin
Destination filename [c1700-y-mz.122-11.T.bin]? [Intro]
Accessing tftp://192.168.14.2/c1700-y-mz.122-11.T.bin...
Erase flash: before copying? [confirm][Intro]
Erasing the flash filesystem will remove all files! Continue?
[confirm][Intro]
Erasing device...
eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee
eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee
...erased
Erase of flash: complete
Loading c1700-y-mz.122-11.T.bin from 192.168.14.2 (via
FastEthernet0):!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
[OK - 4284648 bytes]
Verifying checksum... OK (0x9C8A)
d. Es posible que el router pregunte si se debe borrar la memoria flash. ¿Cabe la imagen en la
memoria flash disponible? _____________
e. Si se borra la memoria flash, ¿qué pasó en la pantalla de la consola del router durante este
proceso?
__________________________________________________________________________

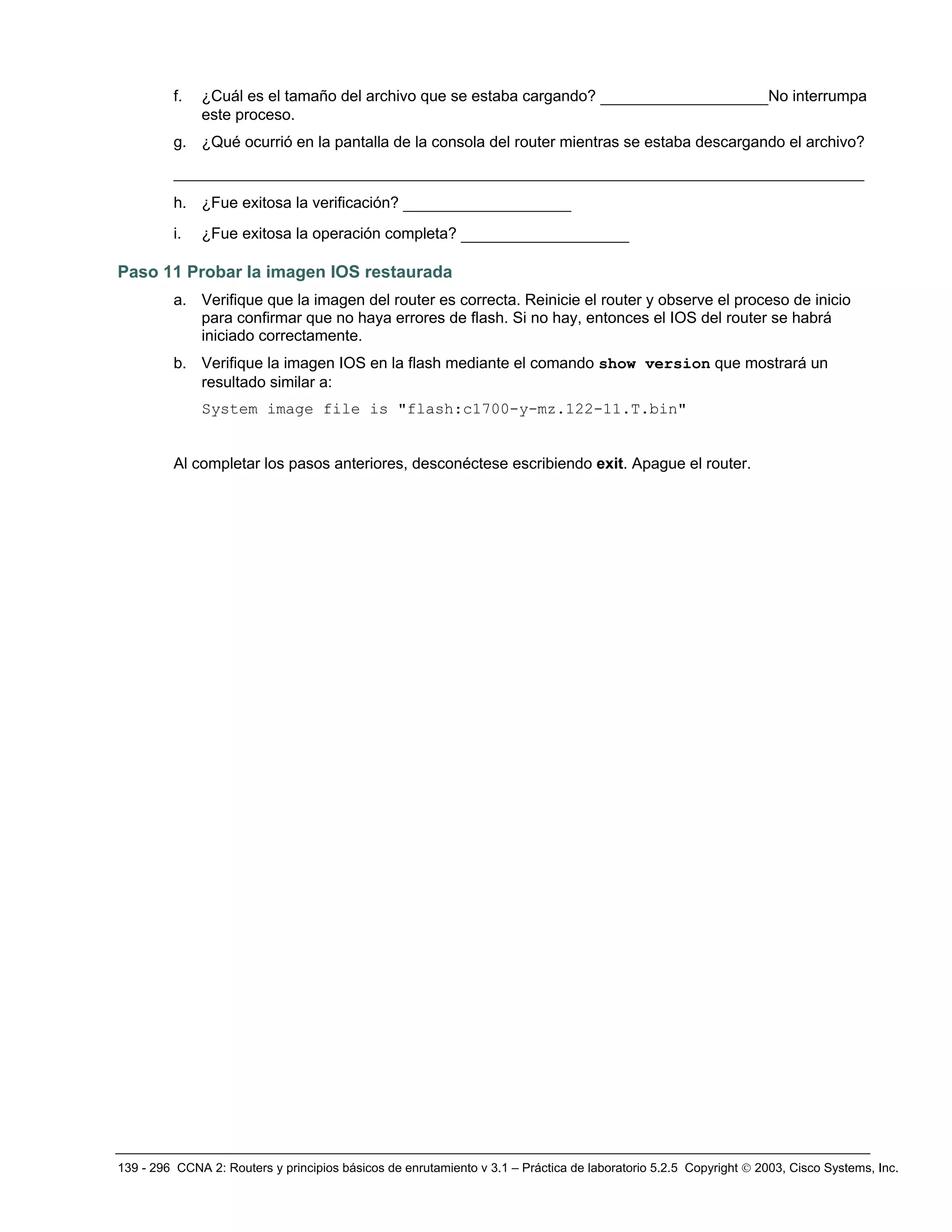

f. ¿Cuál es el tamaño del archivo que se estaba cargando? __________________No interrumpa
este proceso.
g. ¿Qué ocurrió en la pantalla de la consola del router mientras se estaba descargando el archivo?
__________________________________________________________________________
h. ¿Fue exitosa la verificación? __________________
i. ¿Fue exitosa la operación completa? __________________
Paso 11 Probar la imagen IOS restaurada
a. Verifique que la imagen del router es correcta. Reinicie el router y observe el proceso de inicio
para confirmar que no haya errores de flash. Si no hay, entonces el IOS del router se habrá
iniciado correctamente.
b. Verifique la imagen IOS en la flash mediante el comando show version que mostrará un
resultado similar a:
System image file is "flash:c1700-y-mz.122-11.T.bin"

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

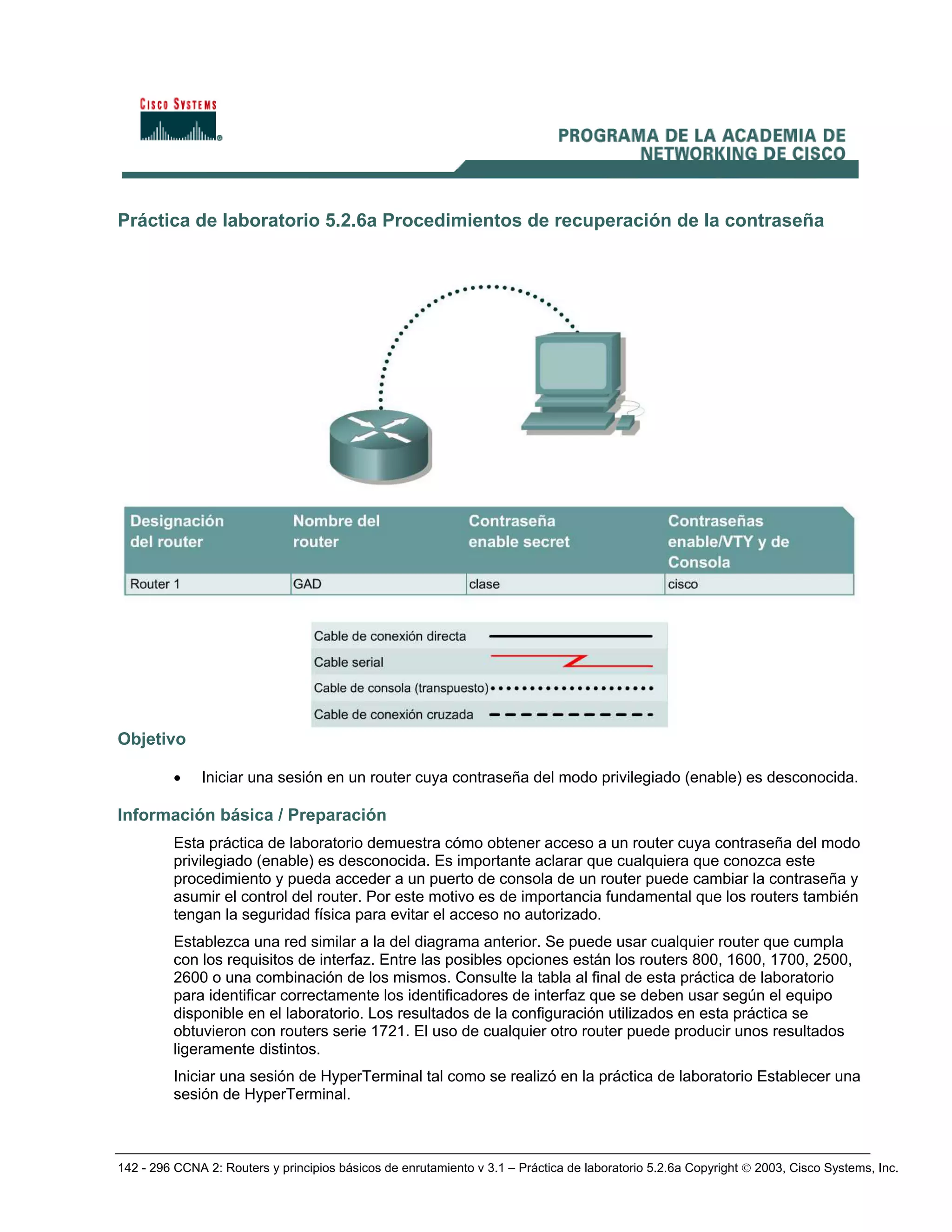

Práctica de laboratorio 5.2.6a Procedimientos de recuperación de la contraseña
Objetivo
• Iniciar una sesión en un router cuya contraseña del modo privilegiado (enable) es desconocida.
Esta práctica de laboratorio demuestra cómo obtener acceso a un router cuya contraseña del modo
privilegiado (enable) es desconocida. Es importante aclarar que cualquiera que conozca este
procedimiento y pueda acceder a un puerto de consola de un router puede cambiar la contraseña y
asumir el control del router. Por este motivo es de importancia fundamental que los routers también
tengan la seguridad física para evitar el acceso no autorizado.

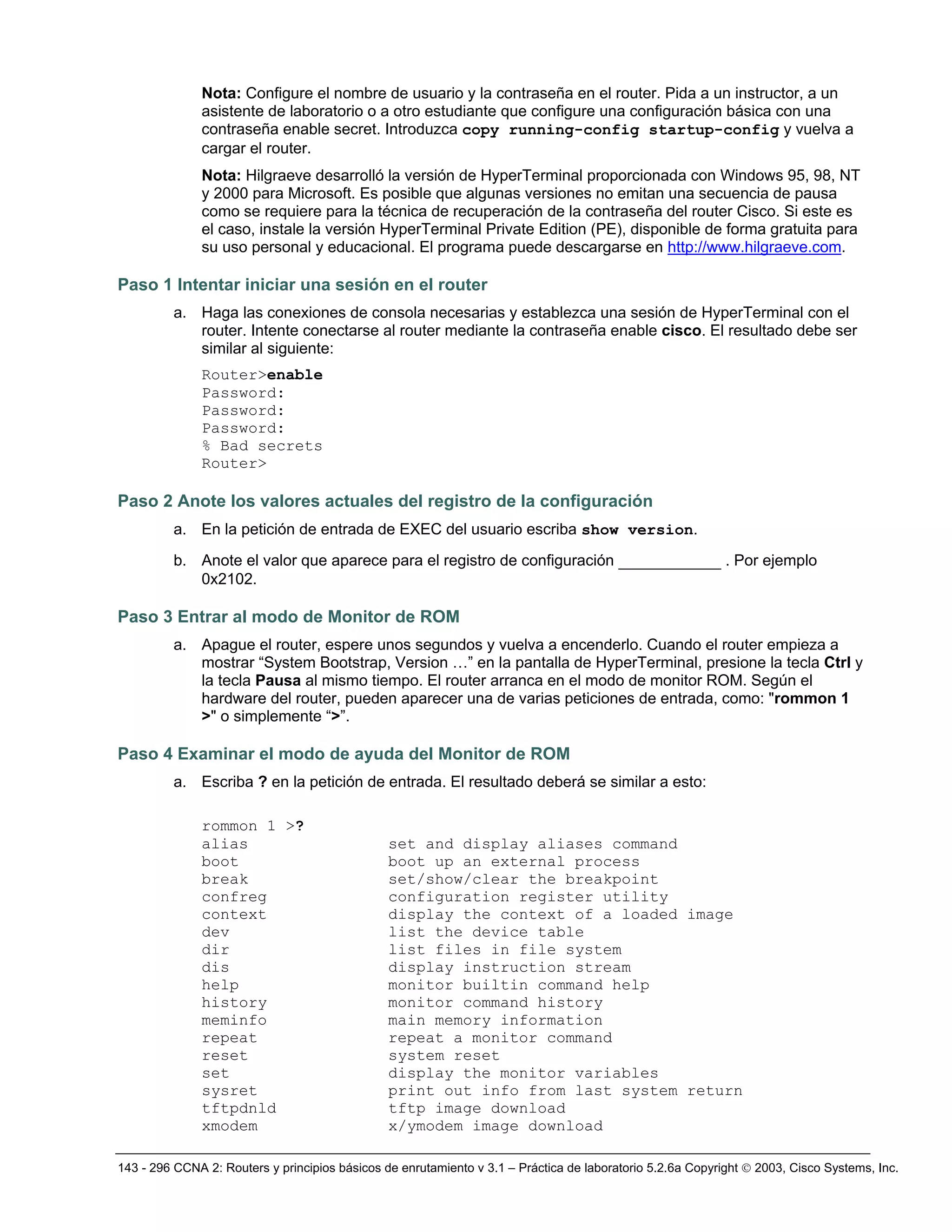

Nota: Configure el nombre de usuario y la contraseña en el router. Pida a un instructor, a un
asistente de laboratorio o a otro estudiante que configure una configuración básica con una
contraseña enable secret. Introduzca copy running-config startup-config y vuelva a
cargar el router.
Nota: Hilgraeve desarrolló la versión de HyperTerminal proporcionada con Windows 95, 98, NT
y 2000 para Microsoft. Es posible que algunas versiones no emitan una secuencia de pausa
como se requiere para la técnica de recuperación de la contraseña del router Cisco. Si este es
el caso, instale la versión HyperTerminal Private Edition (PE), disponible de forma gratuita para
su uso personal y educacional. El programa puede descargarse en http://www.hilgraeve.com.
Paso 1 Intentar iniciar una sesión en el router
a. Haga las conexiones de consola necesarias y establezca una sesión de HyperTerminal con el
router. Intente conectarse al router mediante la contraseña enable cisco. El resultado debe ser
similar al siguiente:
Router>enable
Password:
Password:
Password:
% Bad secrets
Router>
Paso 2 Anote los valores actuales del registro de la configuración
a. En la petición de entrada de EXEC del usuario escriba show version.
b. Anote el valor que aparece para el registro de configuración ___________ . Por ejemplo
0x2102.
Paso 3 Entrar al modo de Monitor de ROM
a. Apague el router, espere unos segundos y vuelva a encenderlo. Cuando el router empieza a
mostrar “System Bootstrap, Version …” en la pantalla de HyperTerminal, presione la tecla Ctrl y
la tecla Pausa al mismo tiempo. El router arranca en el modo de monitor ROM. Según el
hardware del router, pueden aparecer una de varias peticiones de entrada, como: "rommon 1
>" o simplemente “>”.
Paso 4 Examinar el modo de ayuda del Monitor de ROM
a. Escriba ? en la petición de entrada. El resultado deberá se similar a esto:
rommon 1 >?
alias set and display aliases command
boot boot up an external process
break set/show/clear the breakpoint
confreg configuration register utility
context display the context of a loaded image
dev list the device table
dir list files in file system
dis display instruction stream
help monitor builtin command help
history monitor command history
meminfo main memory information
repeat repeat a monitor command
reset system reset
set display the monitor variables
sysret print out info from last system return
tftpdnld tftp image download
xmodem x/ymodem image download

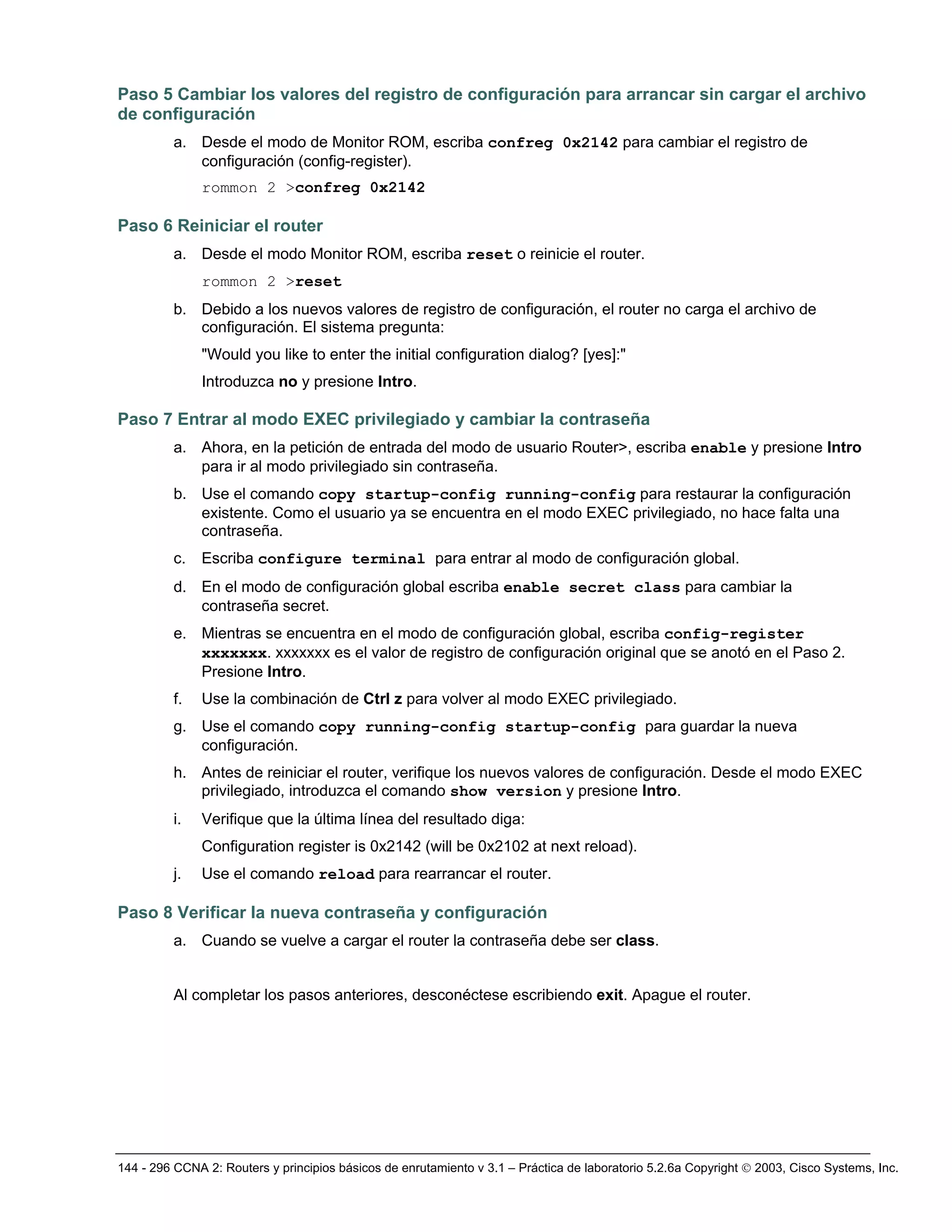

Paso 5 Cambiar los valores del registro de configuración para arrancar sin cargar el archivo
de configuración
a. Desde el modo de Monitor ROM, escriba confreg 0x2142 para cambiar el registro de
configuración (config-register).
rommon 2 >confreg 0x2142
Paso 6 Reiniciar el router
a. Desde el modo Monitor ROM, escriba reset o reinicie el router.
rommon 2 >reset
b. Debido a los nuevos valores de registro de configuración, el router no carga el archivo de
configuración. El sistema pregunta:
"Would you like to enter the initial configuration dialog? [yes]:"
Introduzca no y presione Intro.
Paso 7 Entrar al modo EXEC privilegiado y cambiar la contraseña
a. Ahora, en la petición de entrada del modo de usuario Router>, escriba enable y presione Intro
para ir al modo privilegiado sin contraseña.
b. Use el comando copy startup-config running-config para restaurar la configuración
existente. Como el usuario ya se encuentra en el modo EXEC privilegiado, no hace falta una
contraseña.
c. Escriba configure terminal para entrar al modo de configuración global.
d. En el modo de configuración global escriba enable secret class para cambiar la
contraseña secret.
e. Mientras se encuentra en el modo de configuración global, escriba config-register
xxxxxxx. xxxxxxx es el valor de registro de configuración original que se anotó en el Paso 2.
Presione Intro.
f. Use la combinación de Ctrl z para volver al modo EXEC privilegiado.
g. Use el comando copy running-config startup-config para guardar la nueva
configuración.
h. Antes de reiniciar el router, verifique los nuevos valores de configuración. Desde el modo EXEC
privilegiado, introduzca el comando show version y presione Intro.
i. Verifique que la última línea del resultado diga:
Configuration register is 0x2142 (will be 0x2102 at next reload).
j. Use el comando reload para rearrancar el router.
Paso 8 Verificar la nueva contraseña y configuración
a. Cuando se vuelve a cargar el router la contraseña debe ser class.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

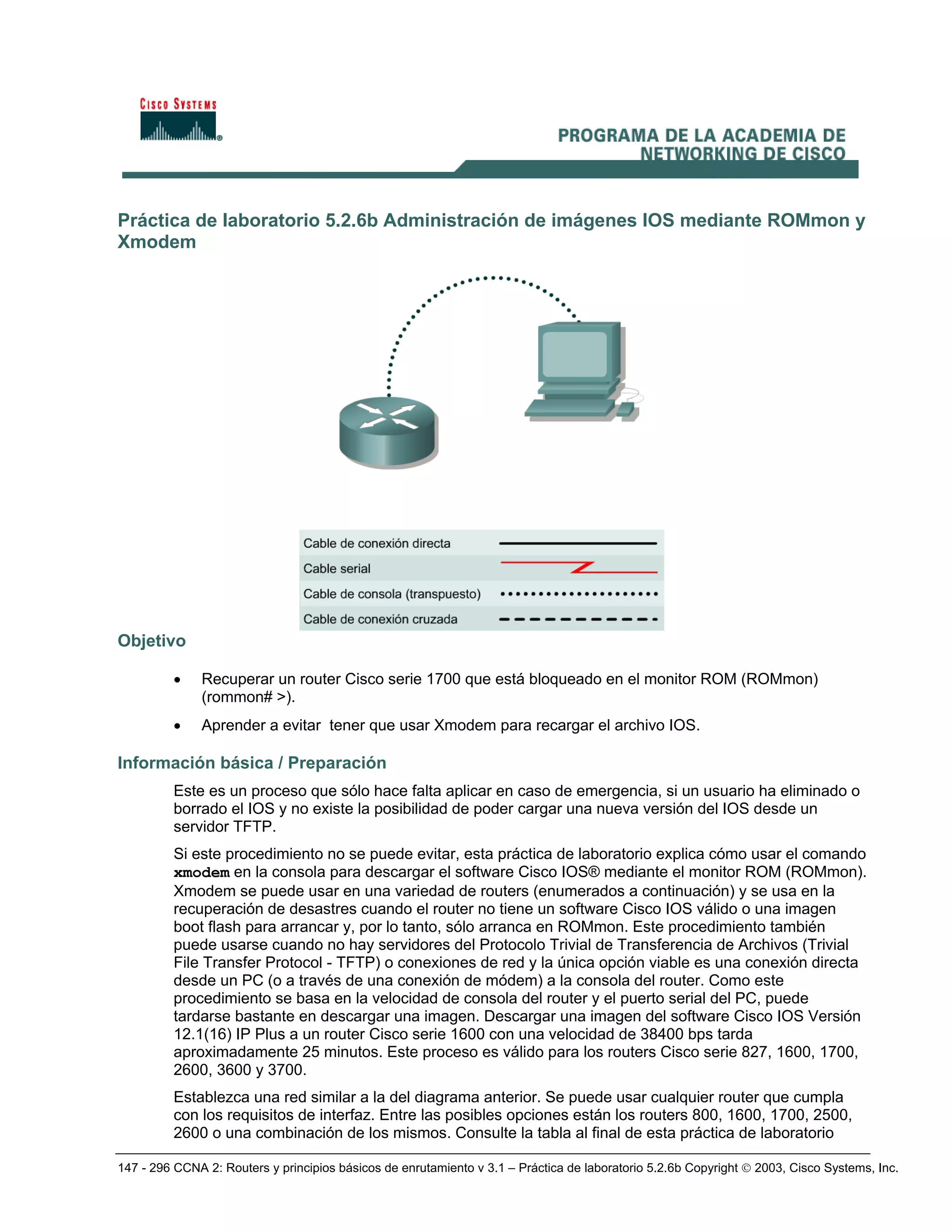

Práctica de laboratorio 5.2.6b Administración de imágenes IOS mediante ROMmon y
Xmodem
Objetivo
• Recuperar un router Cisco serie 1700 que está bloqueado en el monitor ROM (ROMmon)
(rommon# >).
• Aprender a evitar tener que usar Xmodem para recargar el archivo IOS.
Este es un proceso que sólo hace falta aplicar en caso de emergencia, si un usuario ha eliminado o
borrado el IOS y no existe la posibilidad de poder cargar una nueva versión del IOS desde un
servidor TFTP.
Si este procedimiento no se puede evitar, esta práctica de laboratorio explica cómo usar el comando
xmodem en la consola para descargar el software Cisco IOS® mediante el monitor ROM (ROMmon).
Xmodem se puede usar en una variedad de routers (enumerados a continuación) y se usa en la
recuperación de desastres cuando el router no tiene un software Cisco IOS válido o una imagen
boot flash para arrancar y, por lo tanto, sólo arranca en ROMmon. Este procedimiento también
puede usarse cuando no hay servidores del Protocolo Trivial de Transferencia de Archivos (Trivial
File Transfer Protocol - TFTP) o conexiones de red y la única opción viable es una conexión directa
desde un PC (o a través de una conexión de módem) a la consola del router. Como este
procedimiento se basa en la velocidad de consola del router y el puerto serial del PC, puede
tardarse bastante en descargar una imagen. Descargar una imagen del software Cisco IOS Versión
12.1(16) IP Plus a un router Cisco serie 1600 con una velocidad de 38400 bps tarda
aproximadamente 25 minutos. Este proceso es válido para los routers Cisco serie 827, 1600, 1700,
2600, 3600 y 3700.

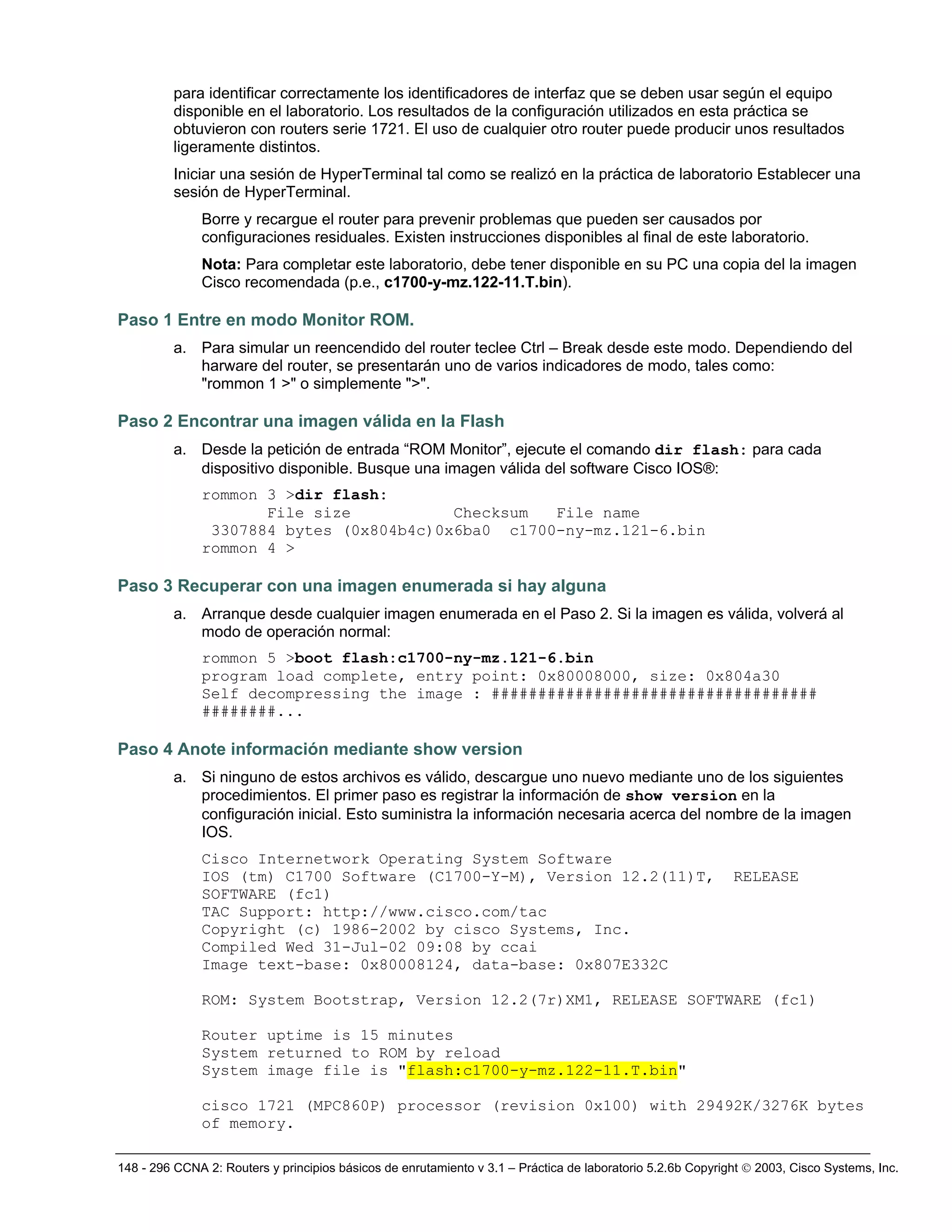

Borre y recargue el router para prevenir problemas que pueden ser causados por
configuraciones residuales. Existen instrucciones disponibles al final de este laboratorio.
Nota: Para completar este laboratorio, debe tener disponible en su PC una copia del la imagen
Cisco recomendada (p.e., c1700-y-mz.122-11.T.bin).
Paso 1 Entre en modo Monitor ROM.
a. Para simular un reencendido del router teclee Ctrl – Break desde este modo. Dependiendo del
harware del router, se presentarán uno de varios indicadores de modo, tales como:
"rommon 1 >" o simplemente ">".
Paso 2 Encontrar una imagen válida en la Flash
a. Desde la petición de entrada “ROM Monitor”, ejecute el comando dir flash: para cada
dispositivo disponible. Busque una imagen válida del software Cisco IOS®:
rommon 3 >dir flash:
File size Checksum File name
3307884 bytes (0x804b4c)0x6ba0 c1700-ny-mz.121-6.bin
rommon 4 >
Paso 3 Recuperar con una imagen enumerada si hay alguna
a. Arranque desde cualquier imagen enumerada en el Paso 2. Si la imagen es válida, volverá al
modo de operación normal:
rommon 5 >boot flash:c1700-ny-mz.121-6.bin
program load complete, entry point: 0x80008000, size: 0x804a30
Self decompressing the image : ###################################
########...
Paso 4 Anote información mediante show version
a. Si ninguno de estos archivos es válido, descargue uno nuevo mediante uno de los siguientes
procedimientos. El primer paso es registrar la información de show version en la
configuración inicial. Esto suministra la información necesaria acerca del nombre de la imagen
IOS.
Cisco Internetwork Operating System Software
IOS (tm) C1700 Software (C1700-Y-M), Version 12.2(11)T, RELEASE
SOFTWARE (fc1)
TAC Support: http://www.cisco.com/tac
Copyright (c) 1986-2002 by cisco Systems, Inc.
Compiled Wed 31-Jul-02 09:08 by ccai
Image text-base: 0x80008124, data-base: 0x807E332C
ROM: System Bootstrap, Version 12.2(7r)XM1, RELEASE SOFTWARE (fc1)
Router uptime is 15 minutes
System returned to ROM by reload
cisco 1721 (MPC860P) processor (revision 0x100) with 29492K/3276K bytes
of memory.

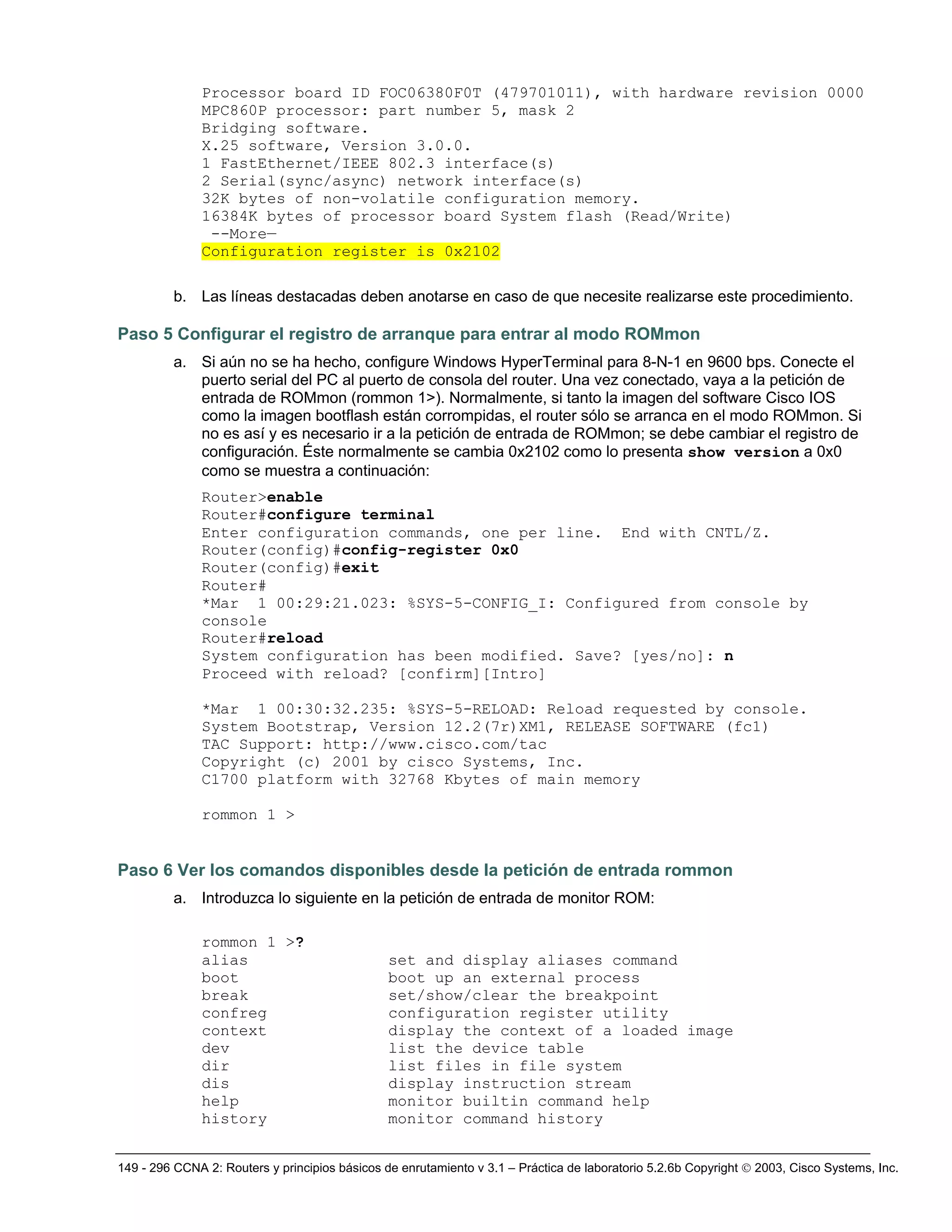

Processor board ID FOC06380F0T (479701011), with hardware revision 0000
MPC860P processor: part number 5, mask 2
Bridging software.
X.25 software, Version 3.0.0.
1 FastEthernet/IEEE 802.3 interface(s)
2 Serial(sync/async) network interface(s)
32K bytes of non-volatile configuration memory.
16384K bytes of processor board System flash (Read/Write)
--More—
Configuration register is 0x2102
b. Las líneas destacadas deben anotarse en caso de que necesite realizarse este procedimiento.
Paso 5 Configurar el registro de arranque para entrar al modo ROMmon
a. Si aún no se ha hecho, configure Windows HyperTerminal para 8-N-1 en 9600 bps. Conecte el
puerto serial del PC al puerto de consola del router. Una vez conectado, vaya a la petición de
entrada de ROMmon (rommon 1>). Normalmente, si tanto la imagen del software Cisco IOS
como la imagen bootflash están corrompidas, el router sólo se arranca en el modo ROMmon. Si
no es así y es necesario ir a la petición de entrada de ROMmon; se debe cambiar el registro de
configuración. Éste normalmente se cambia 0x2102 como lo presenta show version a 0x0
como se muestra a continuación:
Router>enable
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#config-register 0x0
Router(config)#exit
Router#
*Mar 1 00:29:21.023: %SYS-5-CONFIG_I: Configured from console by
console
Router#reload
System configuration has been modified. Save? [yes/no]: n
*Mar 1 00:30:32.235: %SYS-5-RELOAD: Reload requested by console.
System Bootstrap, Version 12.2(7r)XM1, RELEASE SOFTWARE (fc1)
Copyright (c) 2001 by cisco Systems, Inc.
C1700 platform with 32768 Kbytes of main memory
rommon 1 >
Paso 6 Ver los comandos disponibles desde la petición de entrada rommon
a. Introduzca lo siguiente en la petición de entrada de monitor ROM:
rommon 1 >?
alias set and display aliases command
boot boot up an external process
break set/show/clear the breakpoint
confreg configuration register utility
context display the context of a loaded image
dev list the device table
dir list files in file system
dis display instruction stream
help monitor builtin command help
history monitor command history

meminfo main memory information
repeat repeat a monitor command
reset system reset
set display the monitor variables
sync write monitor environment to NVRAM
sysret print out info from last system return
tftpdnld tftp image download
unalias unset an alias
unset unset a monitor variable
xmodem x/ymodem image download
b. En esta práctica de laboratorio se usa confreg para reconfigurar la velocidad de consola. Use
xmodem para transferir el archivo.
Paso 7 Reconfigurar la velocidad de terminal para una descarga más rápida
a. Especificando una velocidad de datos de 115200 bps, por ejemplo, la velocidad de descarga se
puede aumentar reduciendo el tiempo de descarga. Estos son los pasos para reconfigurar la
velocidad en el router.
rommon 2 >confreg
Configuration Summary
(Virtual Configuration Register: 0x1820)
enabled are:
break/abort has effect
console baud: 9600
boot: the ROM Monitor
do you wish to change the configuration? y/n [n]: y
enable "diagnostic mode"? y/n [n]:[Intro]
enable "use net in IP bcast address"? y/n [n]: [Intro]
enable "load rom after netboot fails"? y/n [n]: [Intro]
enable "use all zero broadcast"? y/n [n]: [Intro]
disable "break/abort has effect"? y/n [n]: y
enable "ignore system config info"? y/n [n]: [Intro]
change console baud rate? y/n [n]: y
enter rate: 0 = 9600, 1 = 4800, 2 = 1200, 3 = 2400
4 = 19200, 5 = 38400, 6 = 57600, 7 = 115200 [0]: 7
change the boot characteristics? y/n [n]: [Intro]
Configuration Summary
(Virtual Configuration Register: 0x1920)
enabled are:
console baud: 115200
boot: the ROM Monitor
do you wish to change the configuration? y/n [n]: y
You must reset or power cycle for new config to take effect
rommon 3 >reset
Nota: Es necesario cambiar la configuración de HyperTerminal para reflejar la nueva velocidad
de consola de 115200, en lugar de 9600 baudios. De lo contrario se presenta un resultado
incomprensible.
System Bootstrap, Version 12.2(7r)XM1, RELEASE SOFTWARE (fc1)
Copyright (c) 2001 by cisco Systems, Inc.
C1700 platform with 32768 Kbytes of main memory

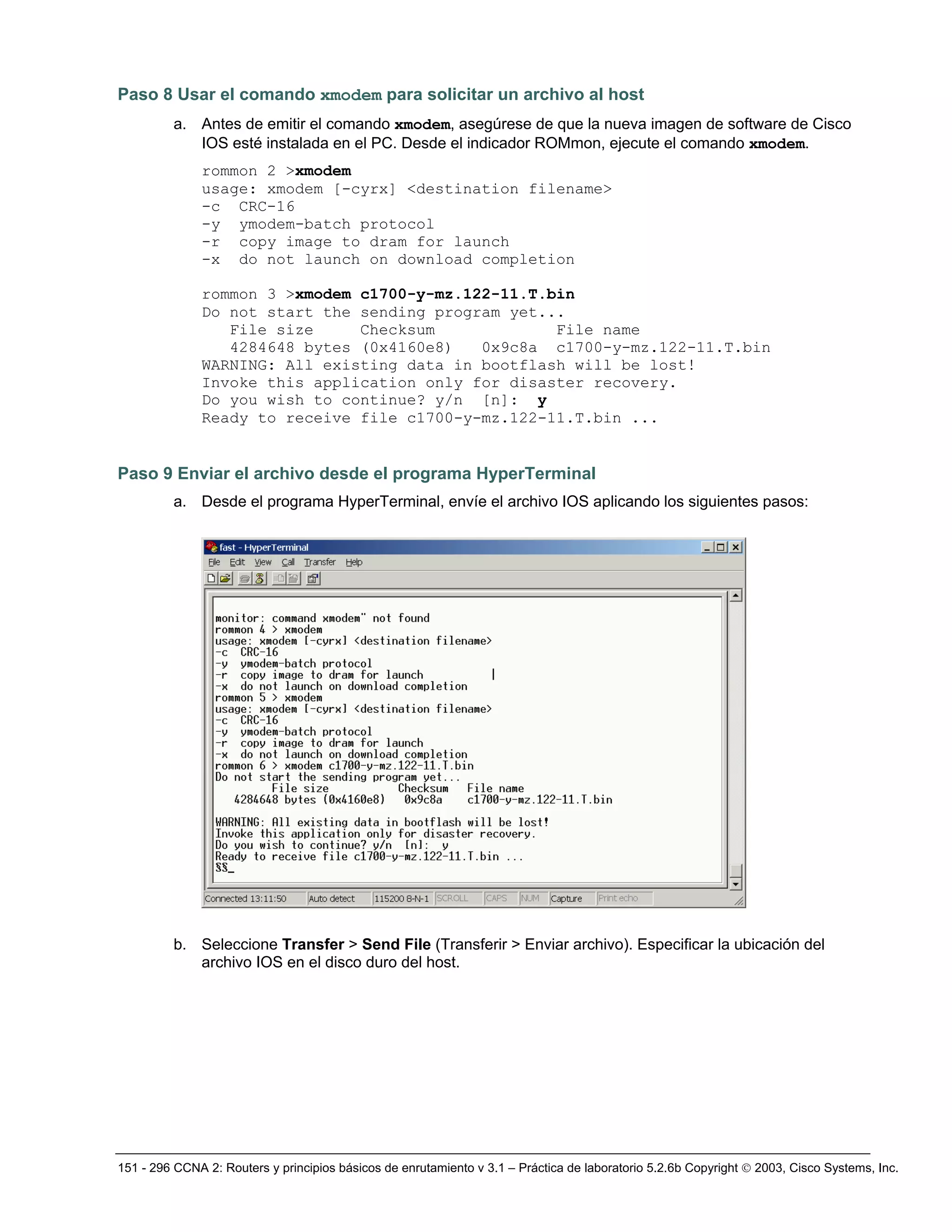

Paso 8 Usar el comando xmodem para solicitar un archivo al host
a. Antes de emitir el comando xmodem, asegúrese de que la nueva imagen de software de Cisco
IOS esté instalada en el PC. Desde el indicador ROMmon, ejecute el comando xmodem.
rommon 2 >xmodem
usage: xmodem [-cyrx] <destination filename>
-c CRC-16
-y ymodem-batch protocol
-r copy image to dram for launch
-x do not launch on download completion
rommon 3 >xmodem c1700-y-mz.122-11.T.bin
Do not start the sending program yet...
File size Checksum File name
4284648 bytes (0x4160e8) 0x9c8a c1700-y-mz.122-11.T.bin
WARNING: All existing data in bootflash will be lost!
Invoke this application only for disaster recovery.
Do you wish to continue? y/n [n]: y
Ready to receive file c1700-y-mz.122-11.T.bin ...
Paso 9 Enviar el archivo desde el programa HyperTerminal
a. Desde el programa HyperTerminal, envíe el archivo IOS aplicando los siguientes pasos:

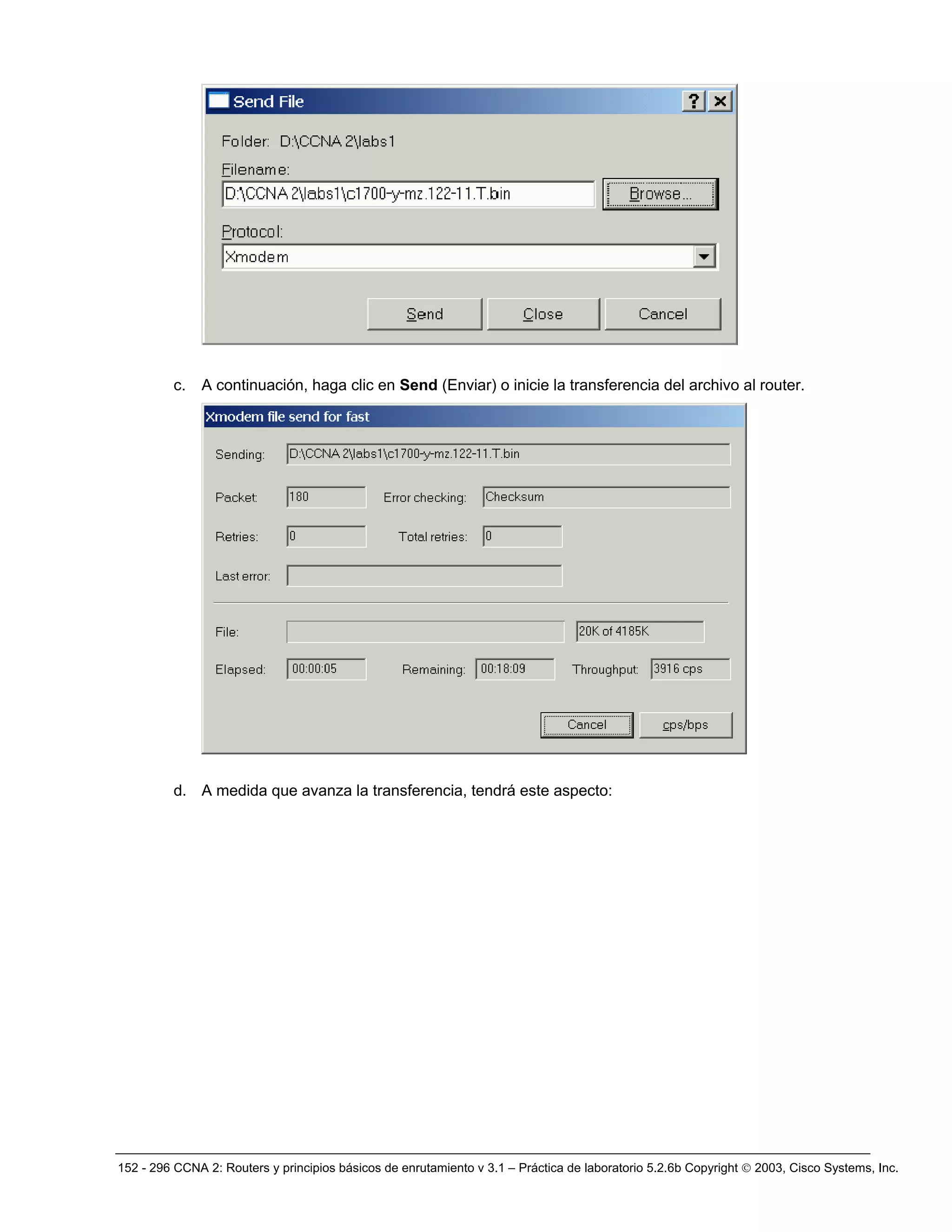

b. Seleccione Transfer > Send File (Transferir > Enviar archivo). Especificar la ubicación del
archivo IOS en el disco duro del host.

c. A continuación, haga clic en Send (Enviar) o inicie la transferencia del archivo al router.

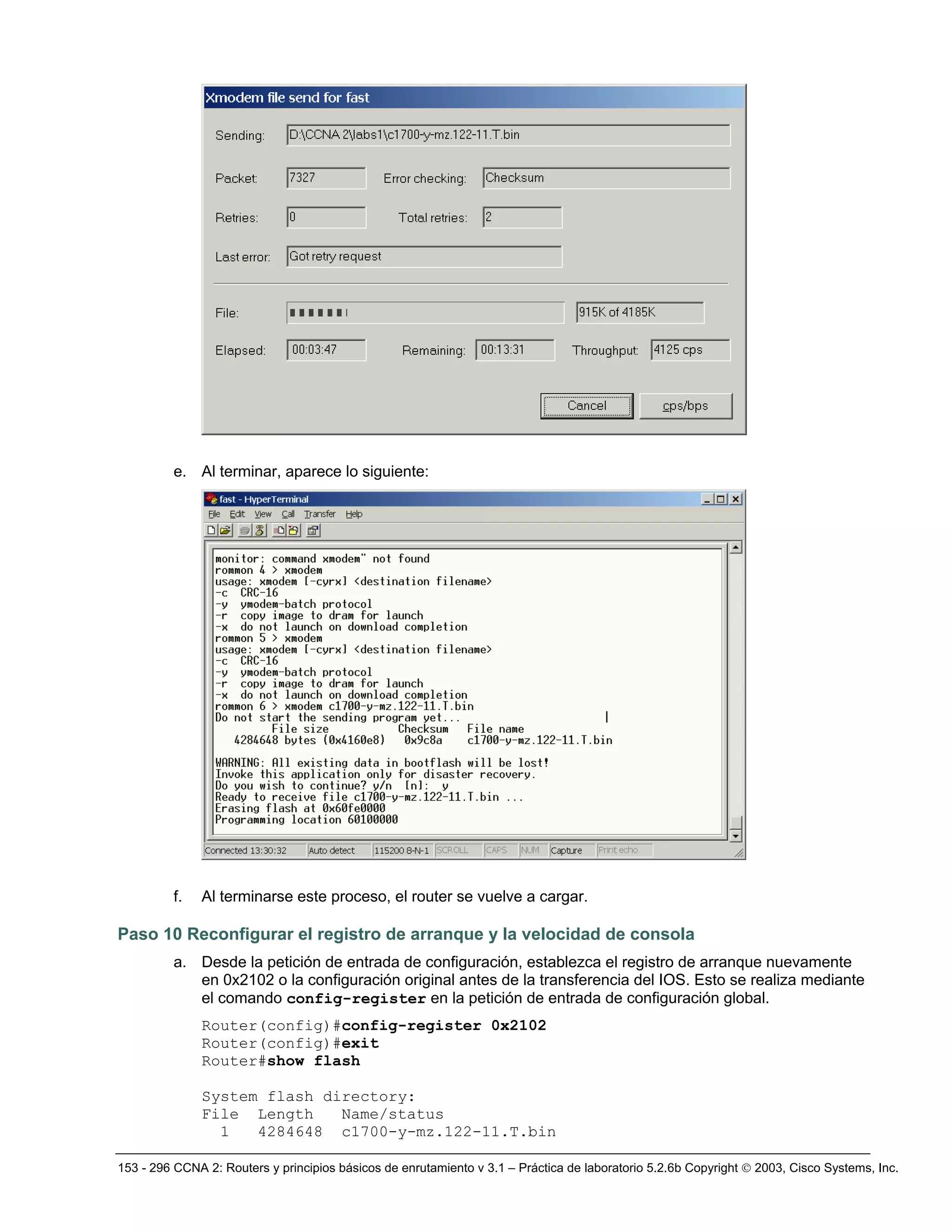

d. A medida que avanza la transferencia, tendrá este aspecto:

e. Al terminar, aparece lo siguiente:
f. Al terminarse este proceso, el router se vuelve a cargar.
Paso 10 Reconfigurar el registro de arranque y la velocidad de consola
a. Desde la petición de entrada de configuración, establezca el registro de arranque nuevamente
en 0x2102 o la configuración original antes de la transferencia del IOS. Esto se realiza mediante
el comando config-register en la petición de entrada de configuración global.
Router(config)#config-register 0x2102
Router(config)#exit
Router#show flash
System flash directory:
File Length Name/status
1 4284648 c1700-y-mz.122-11.T.bin

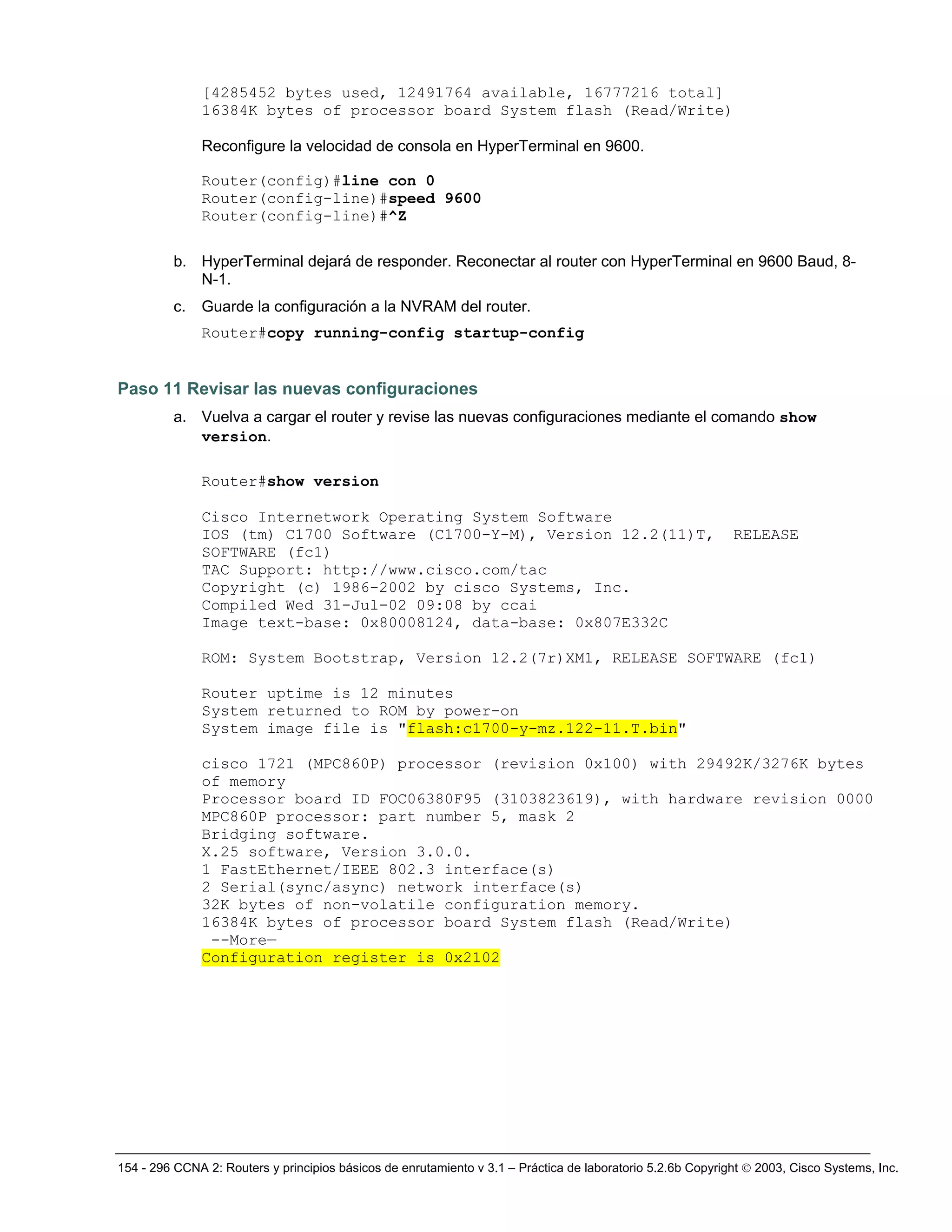

[4285452 bytes used, 12491764 available, 16777216 total]
Reconfigure la velocidad de consola en HyperTerminal en 9600.
Router(config)#line con 0
Router(config-line)#speed 9600
Router(config-line)#^Z
b. HyperTerminal dejará de responder. Reconectar al router con HyperTerminal en 9600 Baud, 8-
N-1.
c. Guarde la configuración a la NVRAM del router.
Router#copy running-config startup-config
Paso 11 Revisar las nuevas configuraciones
a. Vuelva a cargar el router y revise las nuevas configuraciones mediante el comando show
version.
Router#show version
Cisco Internetwork Operating System Software
IOS (tm) C1700 Software (C1700-Y-M), Version 12.2(11)T, RELEASE
SOFTWARE (fc1)
Copyright (c) 1986-2002 by cisco Systems, Inc.
Compiled Wed 31-Jul-02 09:08 by ccai
Image text-base: 0x80008124, data-base: 0x807E332C
ROM: System Bootstrap, Version 12.2(7r)XM1, RELEASE SOFTWARE (fc1)
Router uptime is 12 minutes
System returned to ROM by power-on
cisco 1721 (MPC860P) processor (revision 0x100) with 29492K/3276K bytes
of memory
Processor board ID FOC06380F95 (3103823619), with hardware revision 0000
MPC860P processor: part number 5, mask 2
Bridging software.
X.25 software, Version 3.0.0.
1 FastEthernet/IEEE 802.3 interface(s)
2 Serial(sync/async) network interface(s)
32K bytes of non-volatile configuration memory.
--More—
Configuration register is 0x2102

Router>enable
Si pide una contraseña, introduzca class. Si “class” no funciona, pide ayuda a su instructor
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

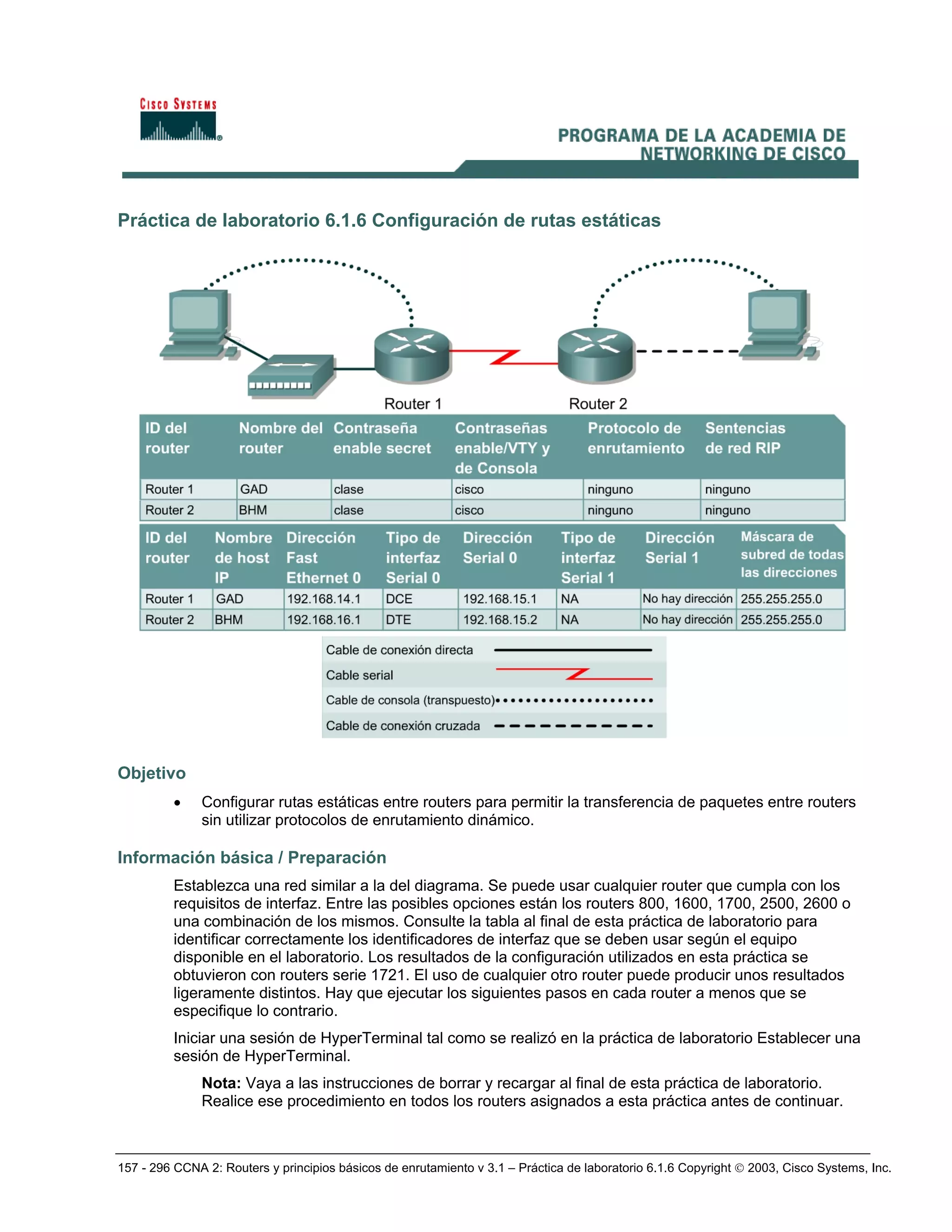

Práctica de laboratorio 6.1.6 Configuración de rutas estáticas
Objetivo
• Configurar rutas estáticas entre routers para permitir la transferencia de paquetes entre routers
sin utilizar protocolos de enrutamiento dinámico.
Establezca una red similar a la del diagrama. Se puede usar cualquier router que cumpla con los
requisitos de interfaz. Entre las posibles opciones están los routers 800, 1600, 1700, 2500, 2600 o
una combinación de los mismos. Consulte la tabla al final de esta práctica de laboratorio para
identificar correctamente los identificadores de interfaz que se deben usar según el equipo

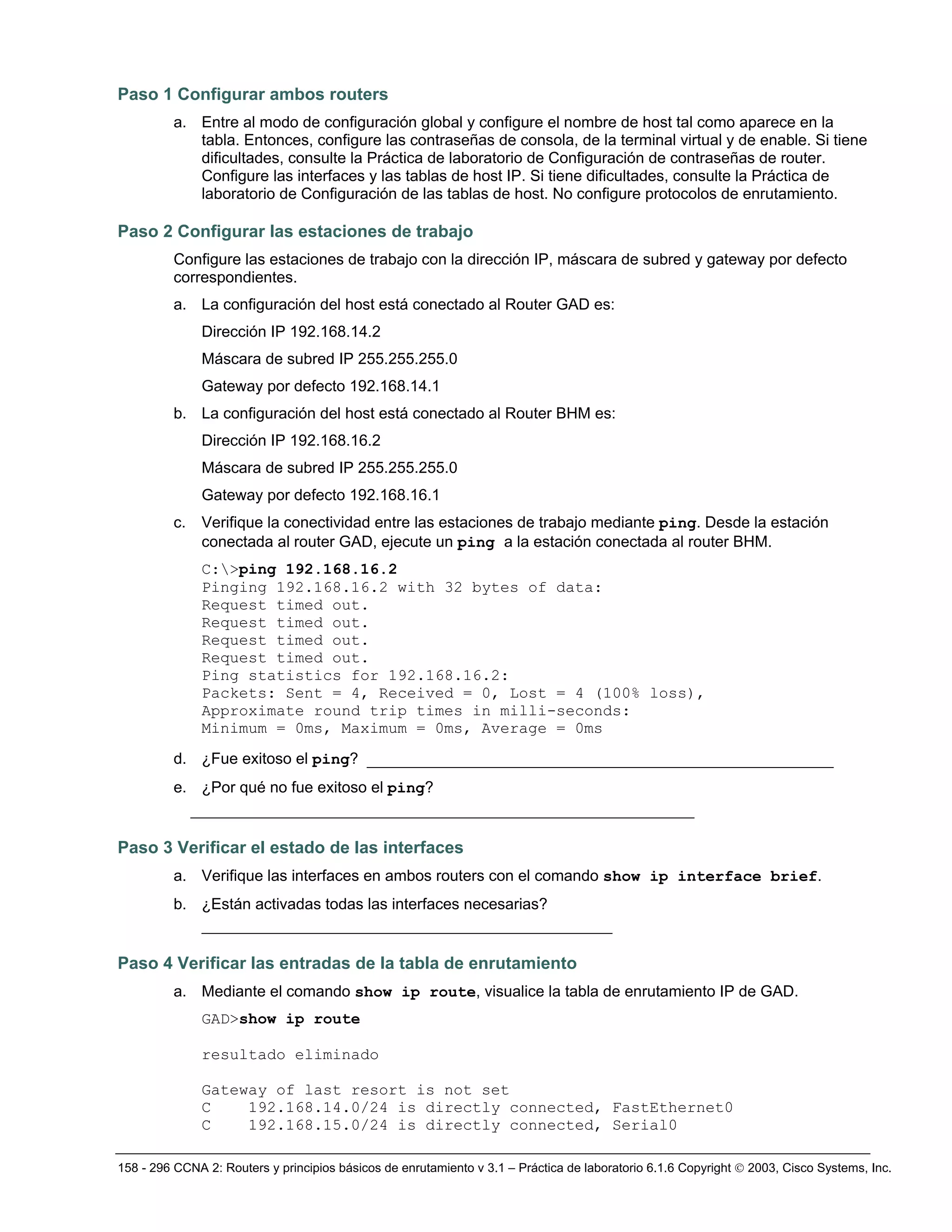

Paso 1 Configurar ambos routers
a. Entre al modo de configuración global y configure el nombre de host tal como aparece en la
tabla. Entonces, configure las contraseñas de consola, de la terminal virtual y de enable. Si tiene
dificultades, consulte la Práctica de laboratorio de Configuración de contraseñas de router.
Configure las interfaces y las tablas de host IP. Si tiene dificultades, consulte la Práctica de
laboratorio de Configuración de las tablas de host. No configure protocolos de enrutamiento.
Configure las estaciones de trabajo con la dirección IP, máscara de subred y gateway por defecto
correspondientes.
a. La configuración del host está conectado al Router GAD es:
b. La configuración del host está conectado al Router BHM es:
c. Verifique la conectividad entre las estaciones de trabajo mediante ping. Desde la estación
conectada al router GAD, ejecute un ping a la estación conectada al router BHM.
C:>ping 192.168.16.2
Pinging 192.168.16.2 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.16.2:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 0ms, Average = 0ms
d. ¿Fue exitoso el ping? __________________________________________________
e. ¿Por qué no fue exitoso el ping?
______________________________________________________
Paso 3 Verificar el estado de las interfaces
a. Verifique las interfaces en ambos routers con el comando show ip interface brief.
b. ¿Están activadas todas las interfaces necesarias?
____________________________________________
Paso 4 Verificar las entradas de la tabla de enrutamiento
a. Mediante el comando show ip route, visualice la tabla de enrutamiento IP de GAD.
GAD>show ip route
resultado eliminado
Gateway of last resort is not set
C 192.168.14.0/24 is directly connected, FastEthernet0
C 192.168.15.0/24 is directly connected, Serial0

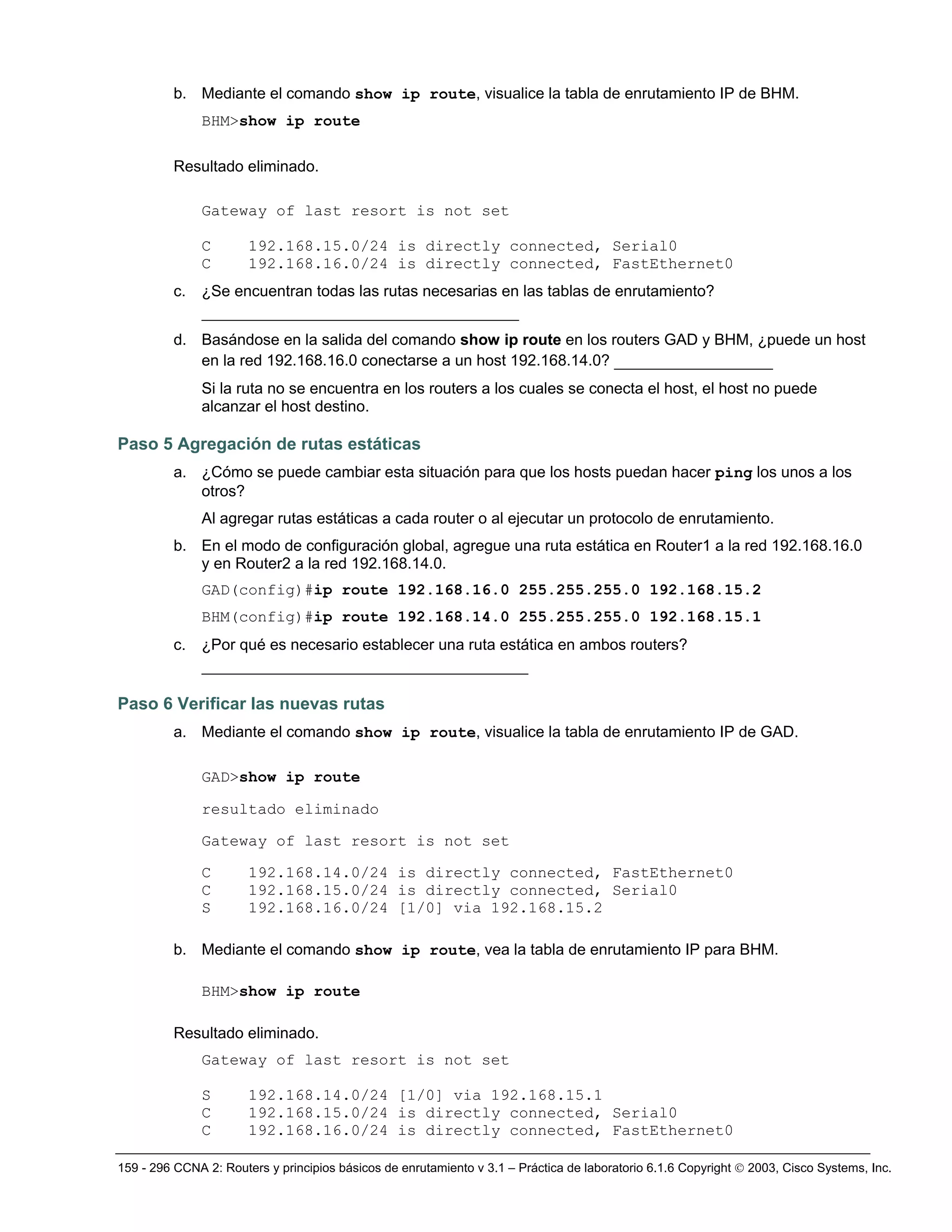

b. Mediante el comando show ip route, visualice la tabla de enrutamiento IP de BHM.
BHM>show ip route
Resultado eliminado.
c. ¿Se encuentran todas las rutas necesarias en las tablas de enrutamiento?
__________________________________
d. Basándose en la salida del comando show ip route en los routers GAD y BHM, ¿puede un host
en la red 192.168.16.0 conectarse a un host 192.168.14.0? _________________
Si la ruta no se encuentra en los routers a los cuales se conecta el host, el host no puede
alcanzar el host destino.
Paso 5 Agregación de rutas estáticas
a. ¿Cómo se puede cambiar esta situación para que los hosts puedan hacer ping los unos a los
otros?
Al agregar rutas estáticas a cada router o al ejecutar un protocolo de enrutamiento.
b. En el modo de configuración global, agregue una ruta estática en Router1 a la red 192.168.16.0
y en Router2 a la red 192.168.14.0.
GAD(config)#ip route 192.168.16.0 255.255.255.0 192.168.15.2
BHM(config)#ip route 192.168.14.0 255.255.255.0 192.168.15.1
c. ¿Por qué es necesario establecer una ruta estática en ambos routers?
___________________________________
Paso 6 Verificar las nuevas rutas
GAD>show ip route
resultado eliminado
S 192.168.16.0/24 [1/0] via 192.168.15.2
b. Mediante el comando show ip route, vea la tabla de enrutamiento IP para BHM.
BHM>show ip route
Resultado eliminado.
S 192.168.14.0/24 [1/0] via 192.168.15.1

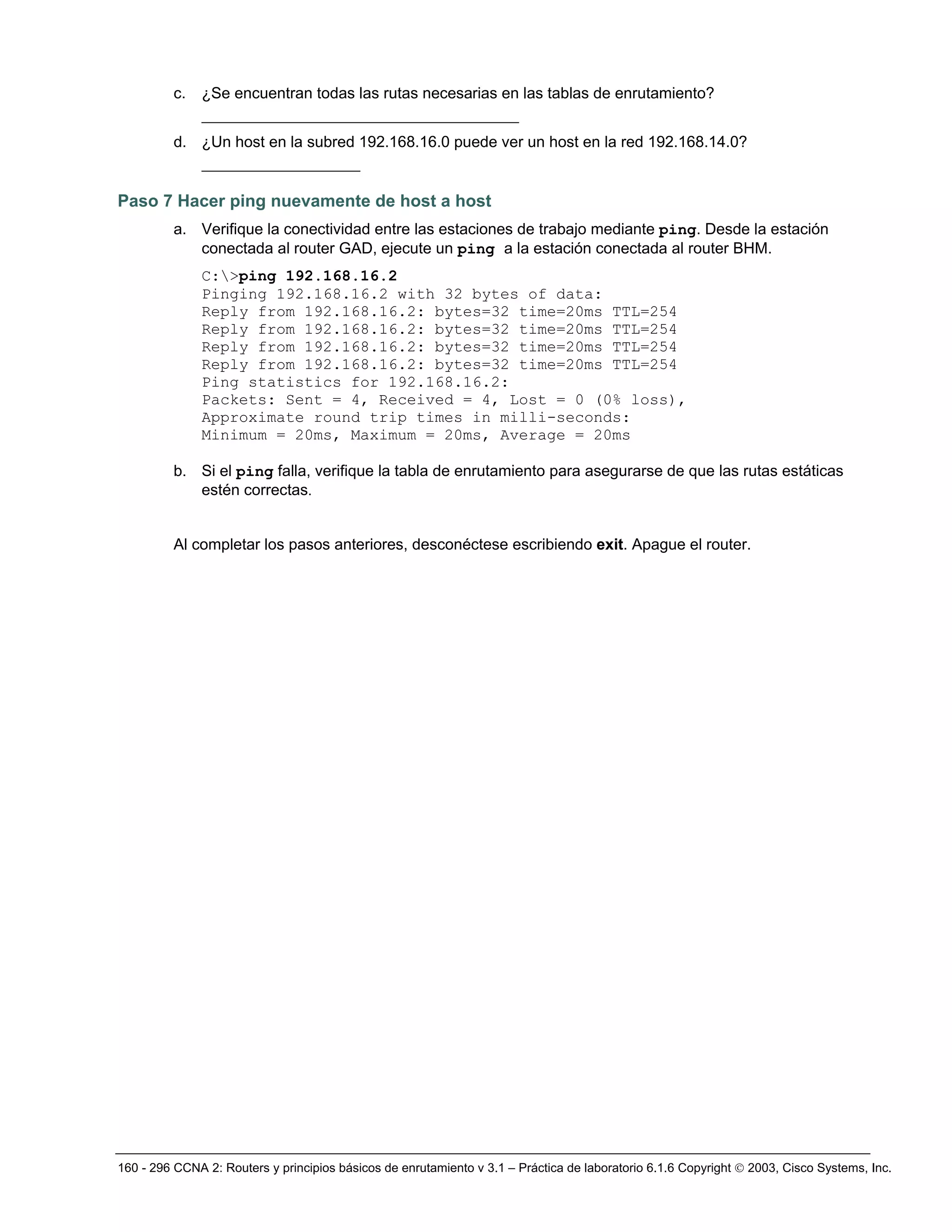

c. ¿Se encuentran todas las rutas necesarias en las tablas de enrutamiento?
__________________________________
d. ¿Un host en la subred 192.168.16.0 puede ver un host en la red 192.168.14.0?
_________________
Paso 7 Hacer ping nuevamente de host a host
a. Verifique la conectividad entre las estaciones de trabajo mediante ping. Desde la estación
conectada al router GAD, ejecute un ping a la estación conectada al router BHM.
C:>ping 192.168.16.2
Pinging 192.168.16.2 with 32 bytes of data:
Reply from 192.168.16.2: bytes=32 time=20ms TTL=254
Ping statistics for 192.168.16.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 20ms, Maximum = 20ms, Average = 20ms
b. Si el ping falla, verifique la tabla de enrutamiento para asegurarse de que las rutas estáticas
estén correctas.

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

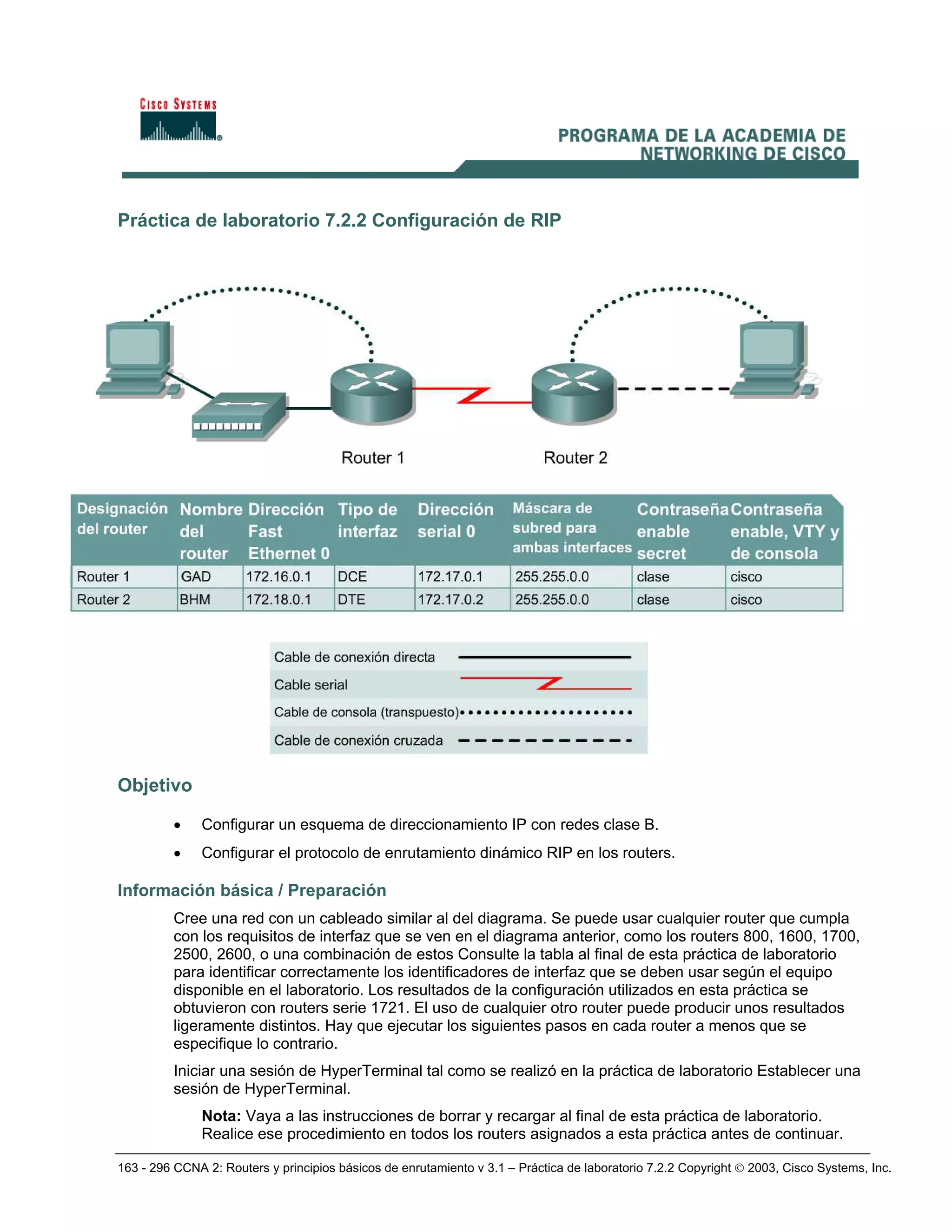

Práctica de laboratorio 7.2.2 Configuración de RIP
Objetivo
• Configurar un esquema de direccionamiento IP con redes clase B.
• Configurar el protocolo de enrutamiento dinámico RIP en los routers.
Cree una red con un cableado similar al del diagrama. Se puede usar cualquier router que cumpla
con los requisitos de interfaz que se ven en el diagrama anterior, como los routers 800, 1600, 1700,
2500, 2600, o una combinación de estos Consulte la tabla al final de esta práctica de laboratorio

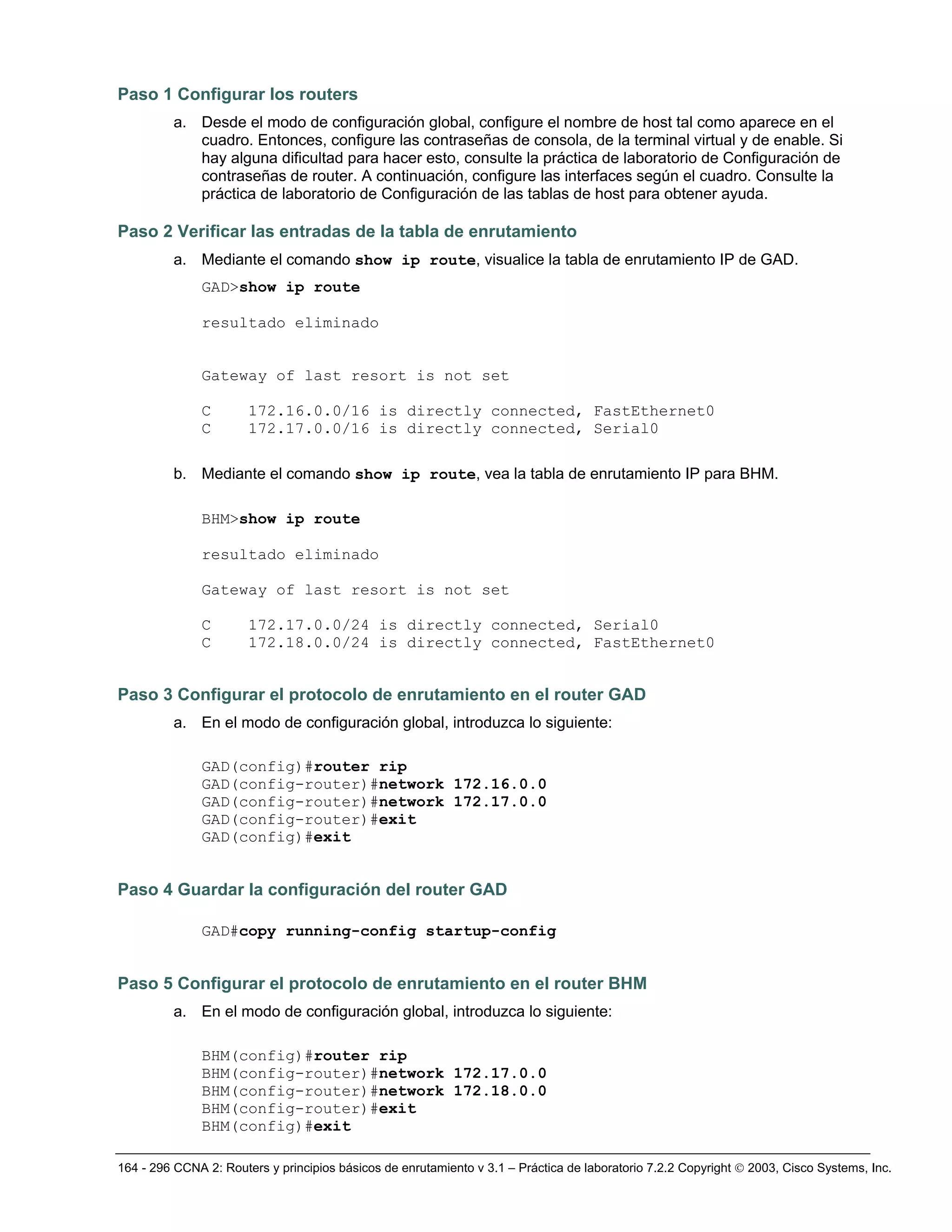

a. Desde el modo de configuración global, configure el nombre de host tal como aparece en el
cuadro. Entonces, configure las contraseñas de consola, de la terminal virtual y de enable. Si
hay alguna dificultad para hacer esto, consulte la práctica de laboratorio de Configuración de
contraseñas de router. A continuación, configure las interfaces según el cuadro. Consulte la
práctica de laboratorio de Configuración de las tablas de host para obtener ayuda.
Paso 2 Verificar las entradas de la tabla de enrutamiento
GAD>show ip route
resultado eliminado
b. Mediante el comando show ip route, vea la tabla de enrutamiento IP para BHM.
BHM>show ip route
resultado eliminado
Paso 3 Configurar el protocolo de enrutamiento en el router GAD
a. En el modo de configuración global, introduzca lo siguiente:
GAD(config)#exit
Paso 4 Guardar la configuración del router GAD
Paso 5 Configurar el protocolo de enrutamiento en el router BHM
a. En el modo de configuración global, introduzca lo siguiente:
BHM(config)#exit

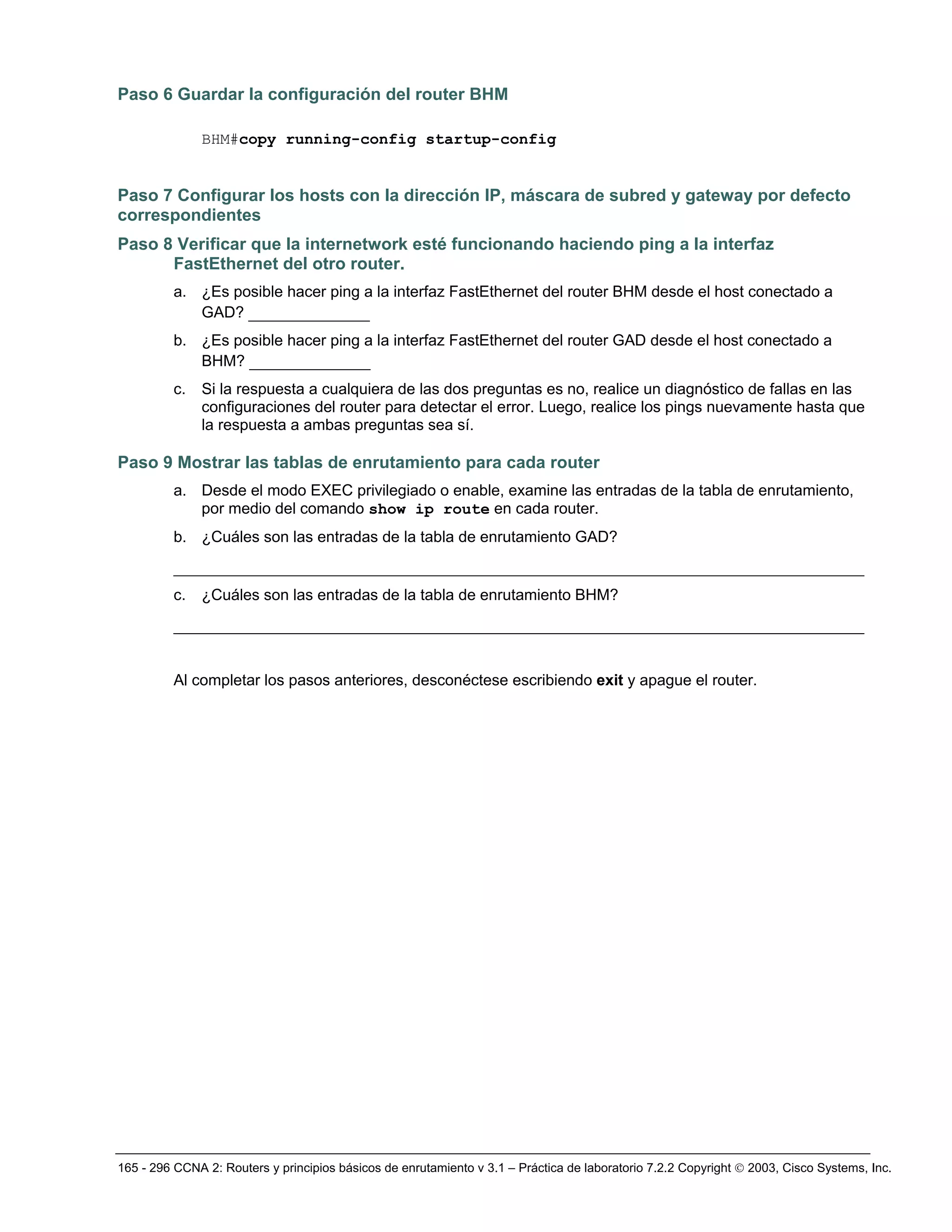

Paso 6 Guardar la configuración del router BHM
Paso 7 Configurar los hosts con la dirección IP, máscara de subred y gateway por defecto
correspondientes
Paso 8 Verificar que la internetwork esté funcionando haciendo ping a la interfaz
FastEthernet del otro router.
a. ¿Es posible hacer ping a la interfaz FastEthernet del router BHM desde el host conectado a
GAD? _____________
b. ¿Es posible hacer ping a la interfaz FastEthernet del router GAD desde el host conectado a
BHM? _____________
c. Si la respuesta a cualquiera de las dos preguntas es no, realice un diagnóstico de fallas en las
Paso 9 Mostrar las tablas de enrutamiento para cada router
a. Desde el modo EXEC privilegiado o enable, examine las entradas de la tabla de enrutamiento,
por medio del comando show ip route en cada router.
b. ¿Cuáles son las entradas de la tabla de enrutamiento GAD?
__________________________________________________________________________
c. ¿Cuáles son las entradas de la tabla de enrutamiento BHM?
__________________________________________________________________________
Al completar los pasos anteriores, desconéctese escribiendo exit y apague el router.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

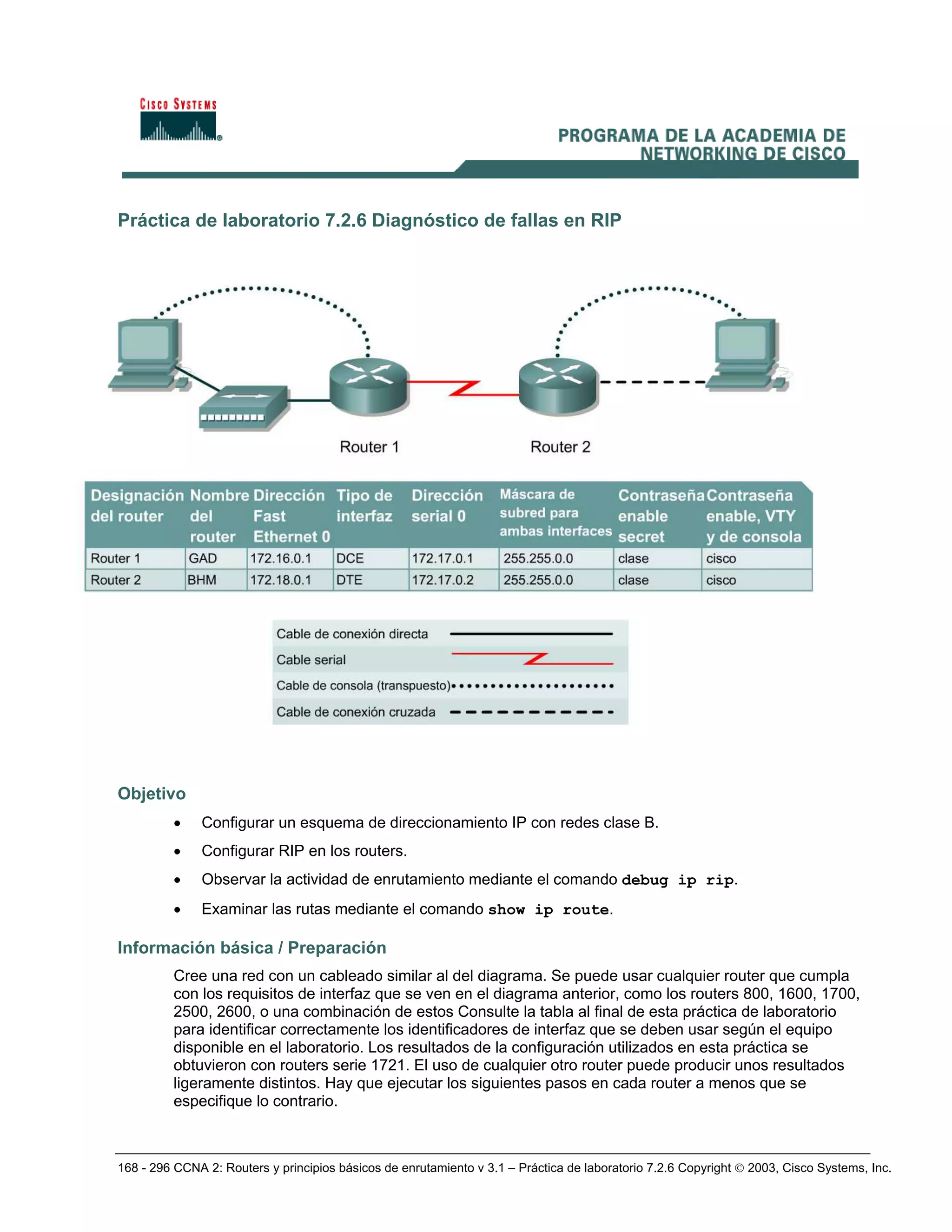

Práctica de laboratorio 7.2.6 Diagnóstico de fallas en RIP
Objetivo
• Configurar RIP en los routers.
• Observar la actividad de enrutamiento mediante el comando debug ip rip.
• Examinar las rutas mediante el comando show ip route.

a. En los routers, entre al modo de configuración global y configure el nombre de host tal como
aparece en el cuadro. Entonces, configure las contraseñas de consola, de la terminal virtual y
de enable. Si hay alguna dificultad para hacer esto, consulte la práctica de laboratorio de
Configuración de contraseñas de router. A continuación, configure las interfaces según el
cuadro. Si hay alguna dificultad para hacer esto, consulte la práctica de laboratorio de
Configuración de tablas de host. Por último, configure el enrutamiento RIP. Esto se describe en
la práctica de laboratorio de Configuración de RIP si se necesita ayuda. No se olvide de guardar
las configuraciones en el archivo de configuración inicial.
correspondientes
Paso 3 Asegurarse de que se estén enviando las actualizaciones de enrutamiento
a. Escriba el comando debug ip rip en la petición de entrada del modo EXEC privilegiado.
Espere por lo menos 45 segundos.
b. ¿Hubo algún resultado del comando debug? __________________________________
c. ¿Qué muestra el resultado? __________________________________________________
d. Para desactivar comandos debug específicos, escriba la opción no, por ejemplo no debug ip
rip events. Para desactivar todos los comandos debug escriba undebug all.
a. Desde el modo EXEC privilegiado o enable, examine las entradas de la tabla de enrutamiento,
por medio del comando show ip route en cada router.
__________________________________________________________________________
__________________________________________________________________________
Paso 5 Mostrar las entradas de la tabla de enrutamiento RIP para cada router
a. Introduzca show ip route rip.
b. Enumere las rutas que aparecen en la tabla de enrutamiento:
_________________________________________
c. ¿Cuál es la distancia administrativa?
____________________________________________

GAD?
__________________________________________________________________________
BHM?
__________________________________________________________________________
configuraciones del router mediante show ip route para detectar el error. Verifique también
los valores IP de la estación de trabajo. Luego, realice los pings nuevamente hasta que la
respuesta a ambas preguntas sea sí.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

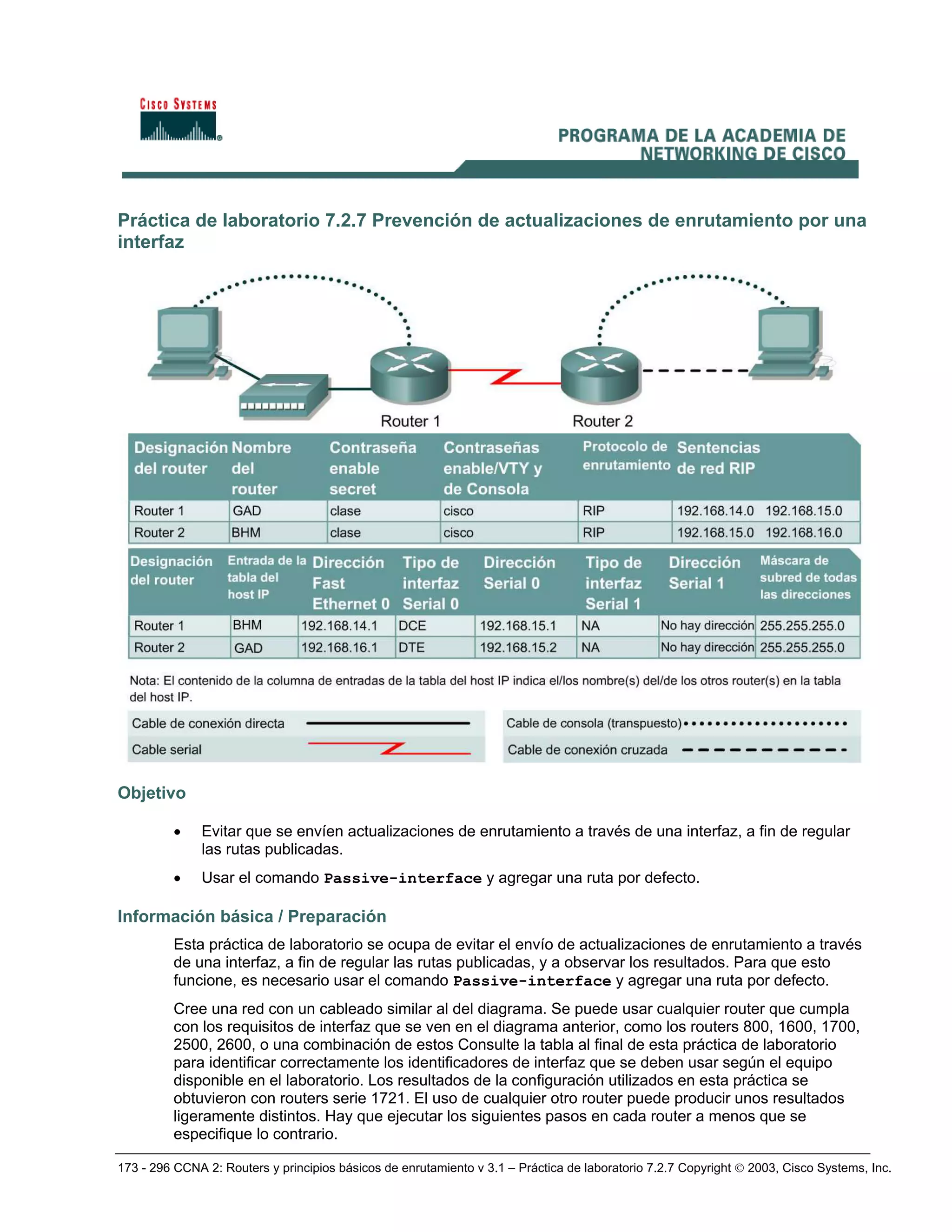

Práctica de laboratorio 7.2.7 Prevención de actualizaciones de enrutamiento por una
interfaz
Objetivo
• Evitar que se envíen actualizaciones de enrutamiento a través de una interfaz, a fin de regular
las rutas publicadas.
• Usar el comando Passive-interface y agregar una ruta por defecto.
Esta práctica de laboratorio se ocupa de evitar el envío de actualizaciones de enrutamiento a través
de una interfaz, a fin de regular las rutas publicadas, y a observar los resultados. Para que esto
funcione, es necesario usar el comando Passive-interface y agregar una ruta por defecto.

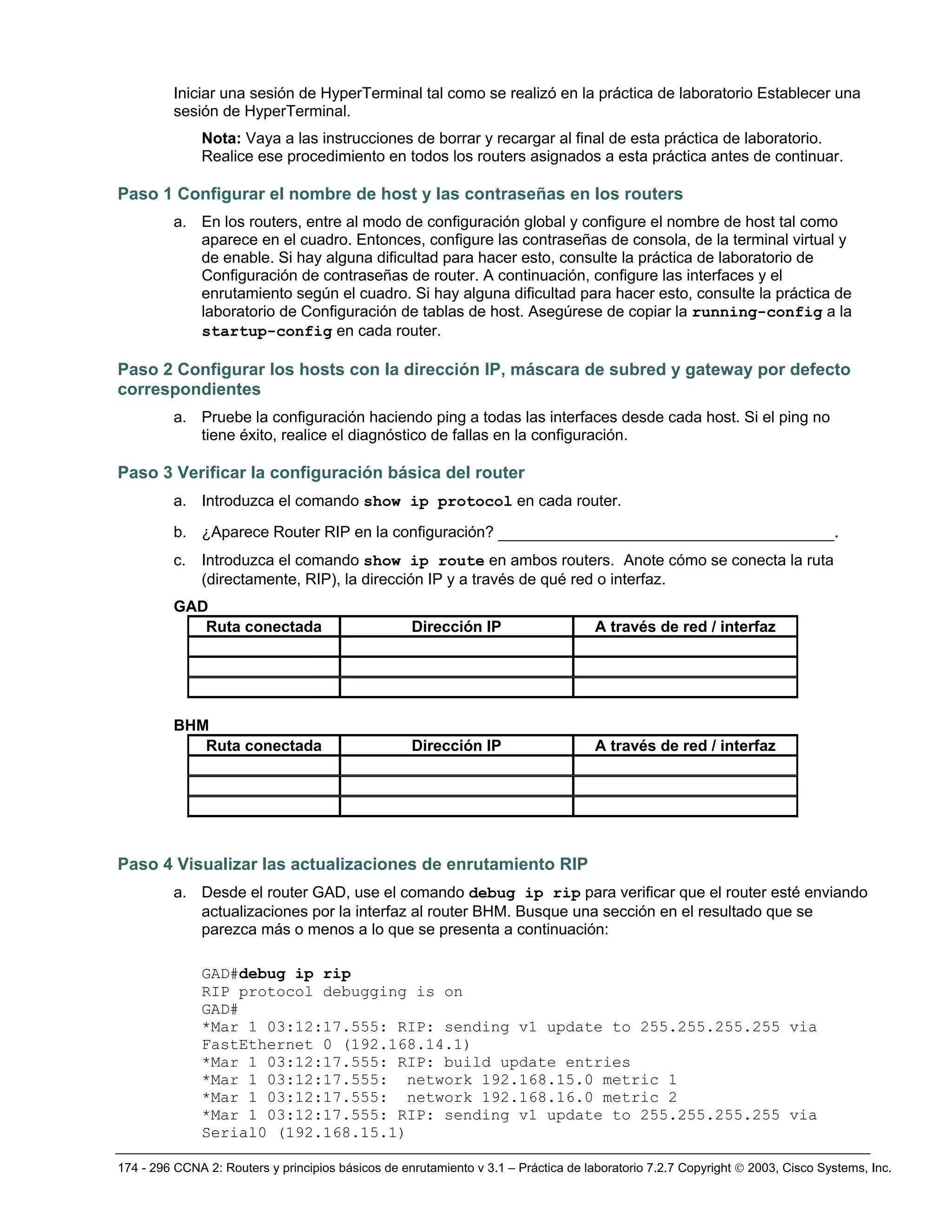

Paso 1 Configurar el nombre de host y las contraseñas en los routers
Configuración de contraseñas de router. A continuación, configure las interfaces y el
enrutamiento según el cuadro. Si hay alguna dificultad para hacer esto, consulte la práctica de
laboratorio de Configuración de tablas de host. Asegúrese de copiar la running-config a la
startup-config en cada router.
correspondientes
a. Pruebe la configuración haciendo ping a todas las interfaces desde cada host. Si el ping no
tiene éxito, realice el diagnóstico de fallas en la configuración.
Paso 3 Verificar la configuración básica del router
a. Introduzca el comando show ip protocol en cada router.
b. ¿Aparece Router RIP en la configuración? ____________________________________.
c. Introduzca el comando show ip route en ambos routers. Anote cómo se conecta la ruta
(directamente, RIP), la dirección IP y a través de qué red o interfaz.
GAD
Ruta conectada Dirección IP A través de red / interfaz
BHM
Paso 4 Visualizar las actualizaciones de enrutamiento RIP
a. Desde el router GAD, use el comando debug ip rip para verificar que el router esté enviando
actualizaciones por la interfaz al router BHM. Busque una sección en el resultado que se
parezca más o menos a lo que se presenta a continuación:
GAD#debug ip rip
RIP protocol debugging is on
GAD#
*Mar 1 03:12:17.555: RIP: sending v1 update to 255.255.255.255 via
FastEthernet 0 (192.168.14.1)
*Mar 1 03:12:17.555: RIP: build update entries
*Mar 1 03:12:17.555: network 192.168.15.0 metric 1
*Mar 1 03:12:17.555: RIP: sending v1 update to 255.255.255.255 via
Serial0 (192.168.15.1)

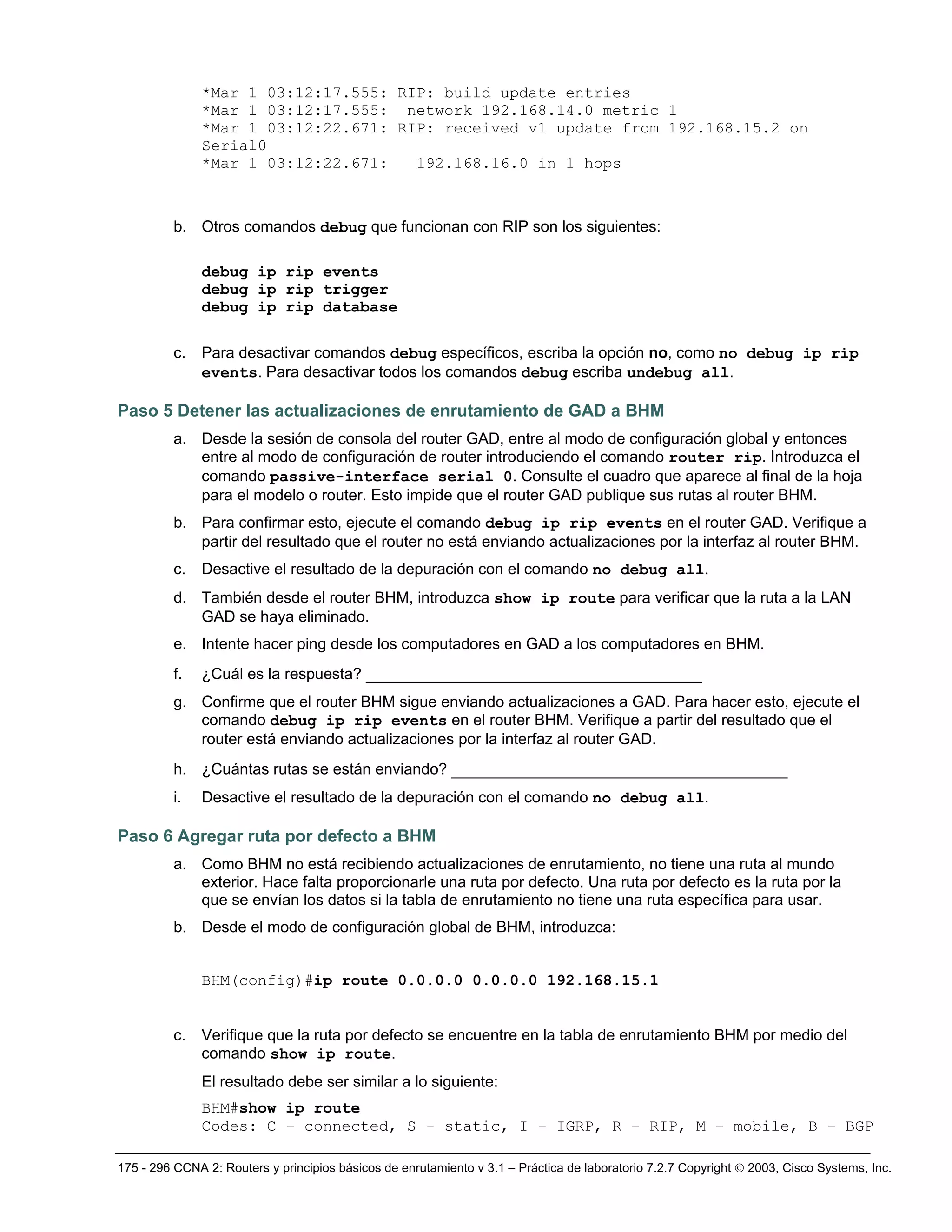

*Mar 1 03:12:17.555: RIP: build update entries
*Mar 1 03:12:22.671: RIP: received v1 update from 192.168.15.2 on
Serial0
*Mar 1 03:12:22.671: 192.168.16.0 in 1 hops
b. Otros comandos debug que funcionan con RIP son los siguientes:
debug ip rip events
debug ip rip trigger
debug ip rip database
c. Para desactivar comandos debug específicos, escriba la opción no, como no debug ip rip
events. Para desactivar todos los comandos debug escriba undebug all.
Paso 5 Detener las actualizaciones de enrutamiento de GAD a BHM
a. Desde la sesión de consola del router GAD, entre al modo de configuración global y entonces
entre al modo de configuración de router introduciendo el comando router rip. Introduzca el
comando passive-interface serial 0. Consulte el cuadro que aparece al final de la hoja
para el modelo o router. Esto impide que el router GAD publique sus rutas al router BHM.
b. Para confirmar esto, ejecute el comando debug ip rip events en el router GAD. Verifique a
partir del resultado que el router no está enviando actualizaciones por la interfaz al router BHM.
c. Desactive el resultado de la depuración con el comando no debug all.
d. También desde el router BHM, introduzca show ip route para verificar que la ruta a la LAN
GAD se haya eliminado.
e. Intente hacer ping desde los computadores en GAD a los computadores en BHM.
f. ¿Cuál es la respuesta? ____________________________________
g. Confirme que el router BHM sigue enviando actualizaciones a GAD. Para hacer esto, ejecute el
comando debug ip rip events en el router BHM. Verifique a partir del resultado que el
router está enviando actualizaciones por la interfaz al router GAD.
h. ¿Cuántas rutas se están enviando? ____________________________________
i. Desactive el resultado de la depuración con el comando no debug all.
Paso 6 Agregar ruta por defecto a BHM
a. Como BHM no está recibiendo actualizaciones de enrutamiento, no tiene una ruta al mundo
exterior. Hace falta proporcionarle una ruta por defecto. Una ruta por defecto es la ruta por la
que se envían los datos si la tabla de enrutamiento no tiene una ruta específica para usar.
b. Desde el modo de configuración global de BHM, introduzca:
BHM(config)#ip route 0.0.0.0 0.0.0.0 192.168.15.1
c. Verifique que la ruta por defecto se encuentre en la tabla de enrutamiento BHM por medio del
comando show ip route.
El resultado debe ser similar a lo siguiente:
BHM#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP

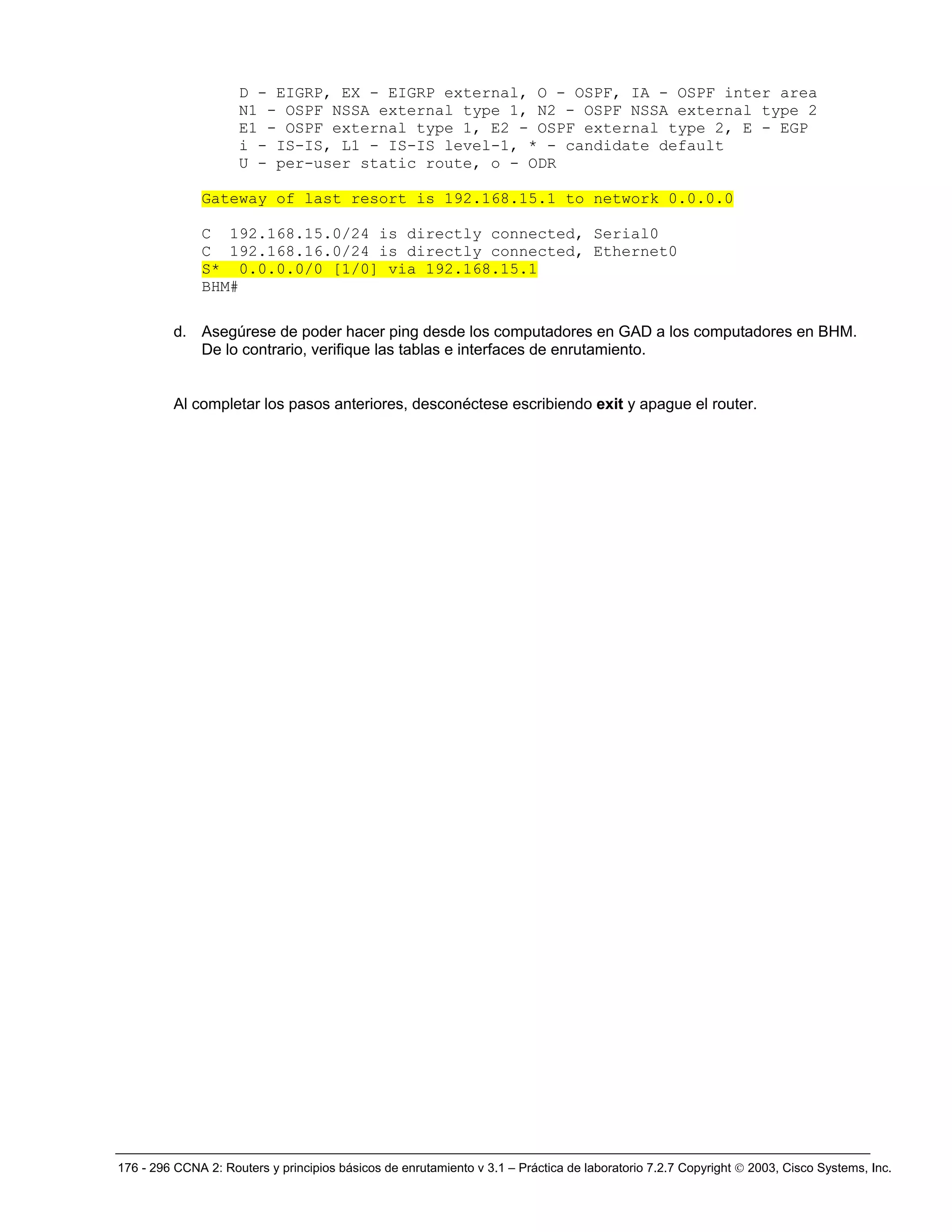

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, * - candidate default
U - per-user static route, o - ODR
Gateway of last resort is 192.168.15.1 to network 0.0.0.0
C 192.168.16.0/24 is directly connected, Ethernet0
S* 0.0.0.0/0 [1/0] via 192.168.15.1
BHM#
d. Asegúrese de poder hacer ping desde los computadores en GAD a los computadores en BHM.
De lo contrario, verifique las tablas e interfaces de enrutamiento.

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

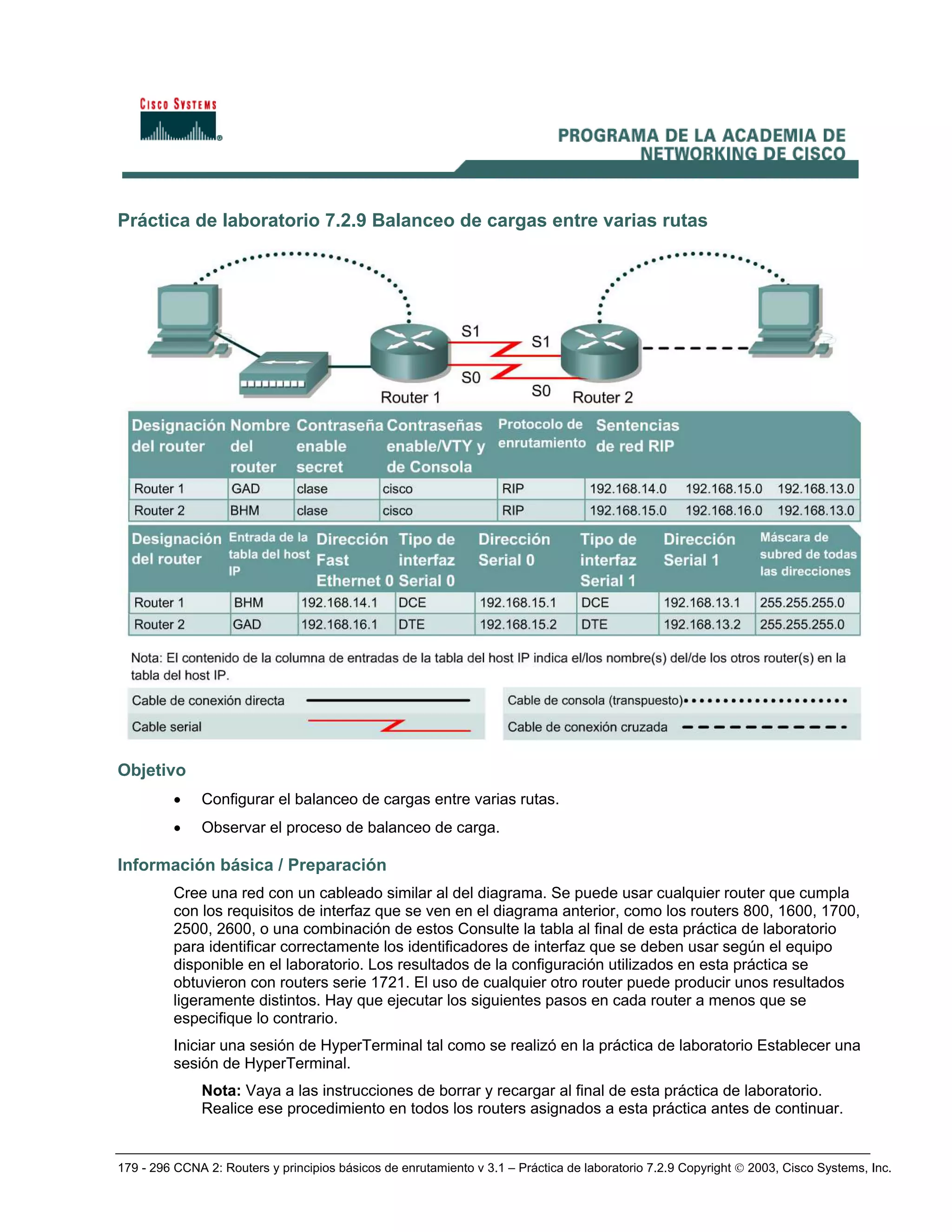

Práctica de laboratorio 7.2.9 Balanceo de cargas entre varias rutas
Objetivo
• Configurar el balanceo de cargas entre varias rutas.
• Observar el proceso de balanceo de carga.

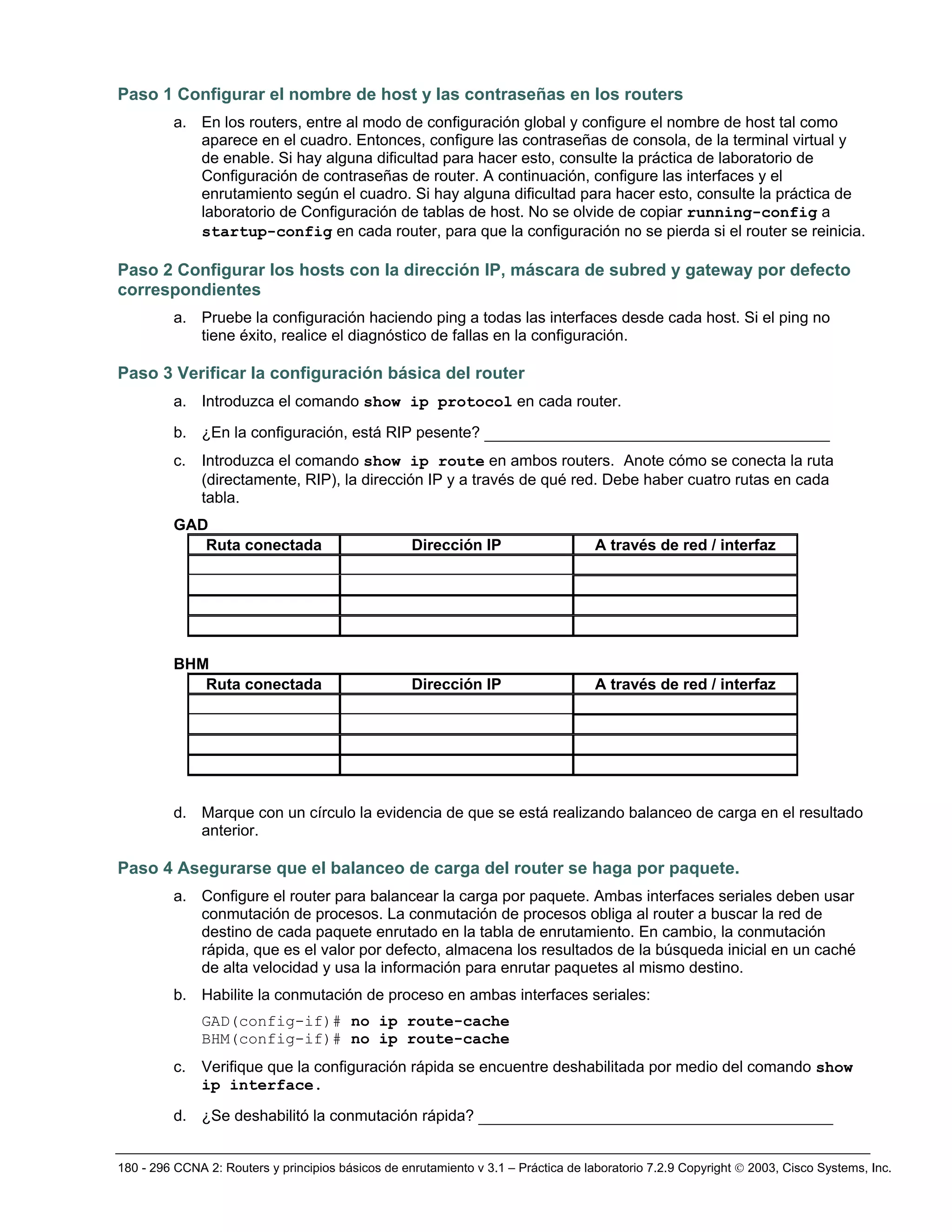

laboratorio de Configuración de tablas de host. No se olvide de copiar running-config a
startup-config en cada router, para que la configuración no se pierda si el router se reinicia.
correspondientes
b. ¿En la configuración, está RIP pesente? _____________________________________
c. Introduzca el comando show ip route en ambos routers. Anote cómo se conecta la ruta
(directamente, RIP), la dirección IP y a través de qué red. Debe haber cuatro rutas en cada
tabla.
GAD
BHM
d. Marque con un círculo la evidencia de que se está realizando balanceo de carga en el resultado
anterior.
Paso 4 Asegurarse que el balanceo de carga del router se haga por paquete.
a. Configure el router para balancear la carga por paquete. Ambas interfaces seriales deben usar
conmutación de procesos. La conmutación de procesos obliga al router a buscar la red de
destino de cada paquete enrutado en la tabla de enrutamiento. En cambio, la conmutación
rápida, que es el valor por defecto, almacena los resultados de la búsqueda inicial en un caché
de alta velocidad y usa la información para enrutar paquetes al mismo destino.
b. Habilite la conmutación de proceso en ambas interfaces seriales:
GAD(config-if)# no ip route-cache
BHM(config-if)# no ip route-cache
c. Verifique que la configuración rápida se encuentre deshabilitada por medio del comando show
ip interface.
d. ¿Se deshabilitó la conmutación rápida? ______________________________________

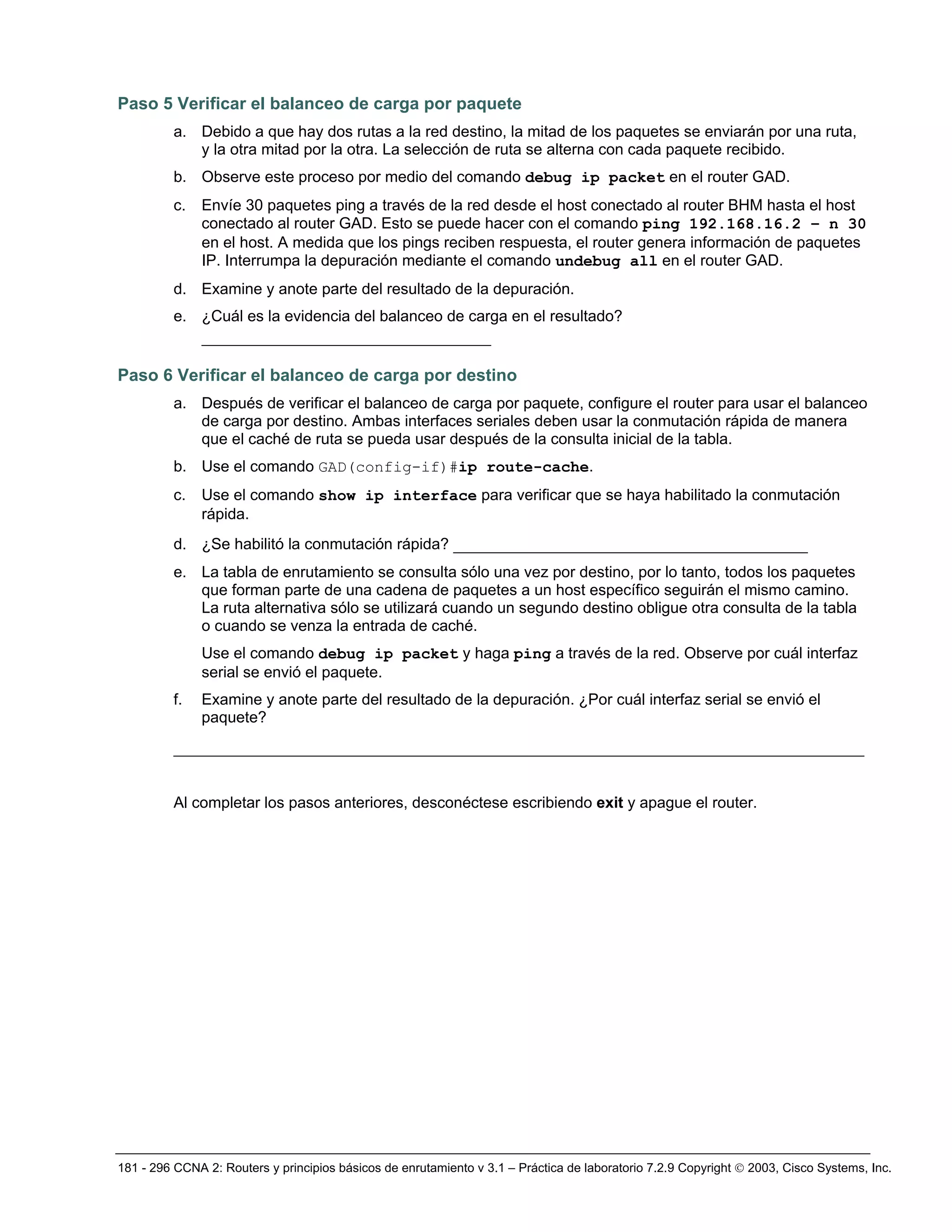

Paso 5 Verificar el balanceo de carga por paquete
a. Debido a que hay dos rutas a la red destino, la mitad de los paquetes se enviarán por una ruta,
y la otra mitad por la otra. La selección de ruta se alterna con cada paquete recibido.
b. Observe este proceso por medio del comando debug ip packet en el router GAD.
c. Envíe 30 paquetes ping a través de la red desde el host conectado al router BHM hasta el host
conectado al router GAD. Esto se puede hacer con el comando ping 192.168.16.2 – n 30
en el host. A medida que los pings reciben respuesta, el router genera información de paquetes
IP. Interrumpa la depuración mediante el comando undebug all en el router GAD.
d. Examine y anote parte del resultado de la depuración.
e. ¿Cuál es la evidencia del balanceo de carga en el resultado?
_______________________________
Paso 6 Verificar el balanceo de carga por destino
a. Después de verificar el balanceo de carga por paquete, configure el router para usar el balanceo
de carga por destino. Ambas interfaces seriales deben usar la conmutación rápida de manera
que el caché de ruta se pueda usar después de la consulta inicial de la tabla.
b. Use el comando GAD(config-if)#ip route-cache.
c. Use el comando show ip interface para verificar que se haya habilitado la conmutación
rápida.
d. ¿Se habilitó la conmutación rápida? ______________________________________
e. La tabla de enrutamiento se consulta sólo una vez por destino, por lo tanto, todos los paquetes
que forman parte de una cadena de paquetes a un host específico seguirán el mismo camino.
La ruta alternativa sólo se utilizará cuando un segundo destino obligue otra consulta de la tabla
o cuando se venza la entrada de caché.
Use el comando debug ip packet y haga ping a través de la red. Observe por cuál interfaz
serial se envió el paquete.
f. Examine y anote parte del resultado de la depuración. ¿Por cuál interfaz serial se envió el
paquete?
__________________________________________________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

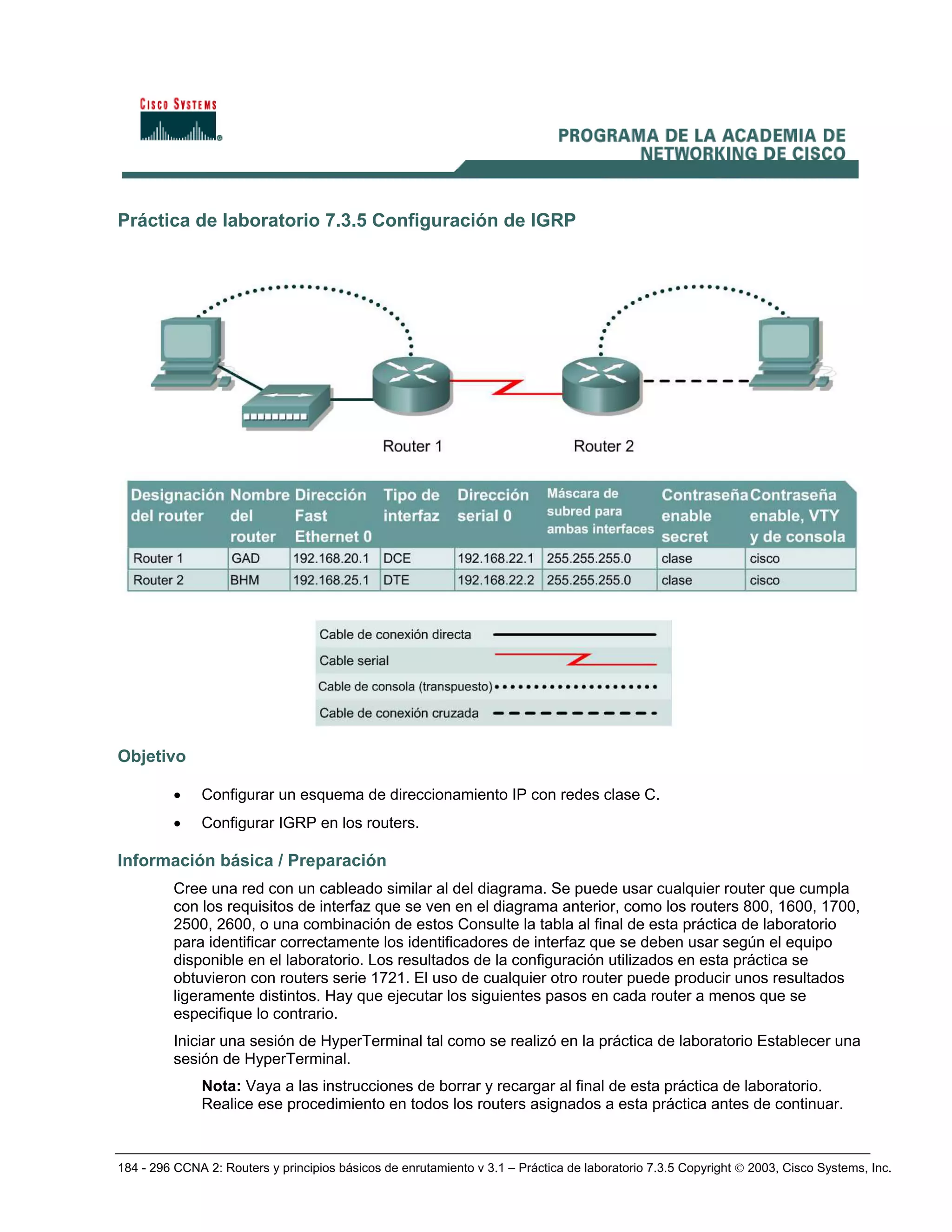

Práctica de laboratorio 7.3.5 Configuración de IGRP
Objetivo
• Configurar un esquema de direccionamiento IP con redes clase C.
• Configurar IGRP en los routers.

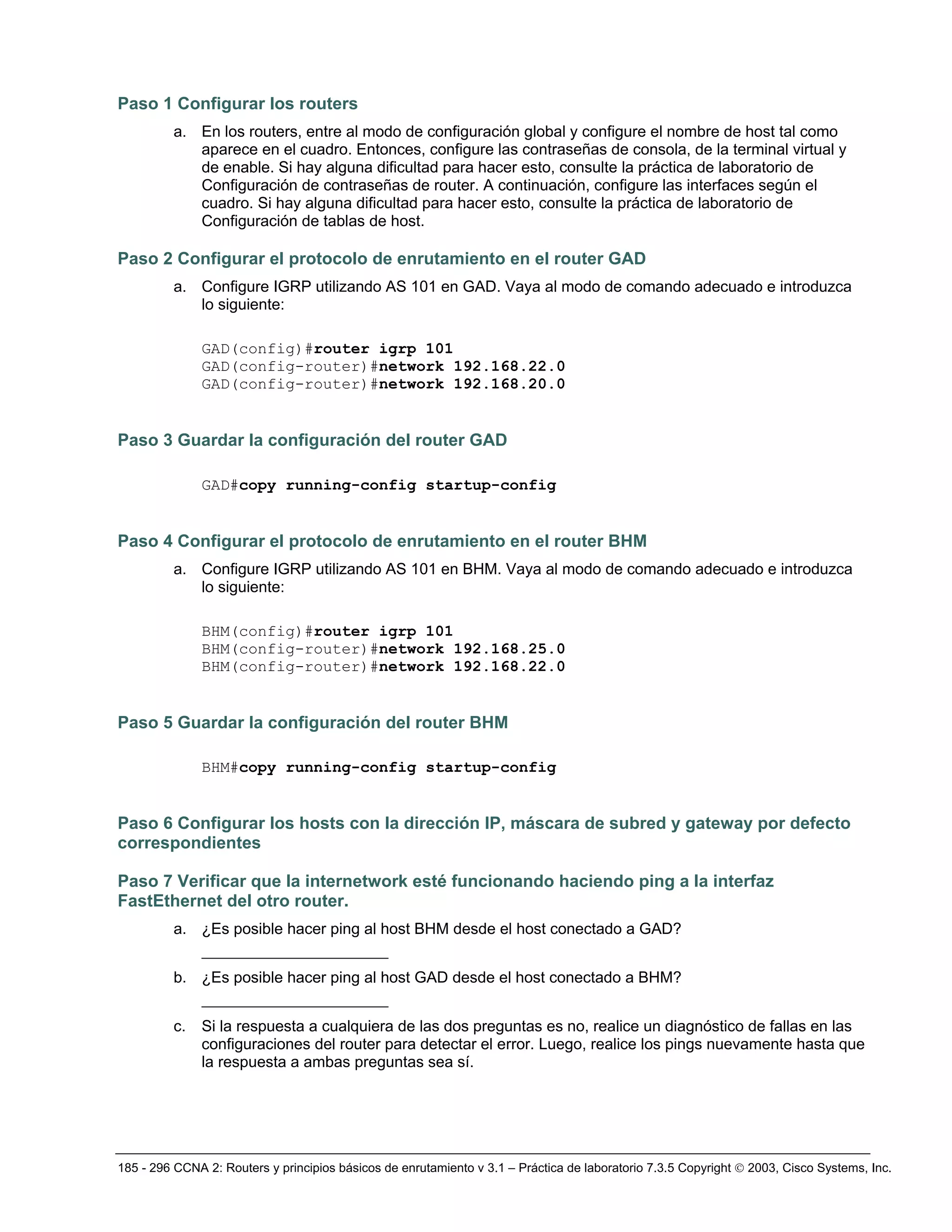

Configuración de tablas de host.
a. Configure IGRP utilizando AS 101 en GAD. Vaya al modo de comando adecuado e introduzca
lo siguiente:
GAD(config)#router igrp 101
a. Configure IGRP utilizando AS 101 en BHM. Vaya al modo de comando adecuado e introduzca
lo siguiente:
BHM(config)#router igrp 101
correspondientes
a. ¿Es posible hacer ping al host BHM desde el host conectado a GAD?
____________________
b. ¿Es posible hacer ping al host GAD desde el host conectado a BHM?
____________________

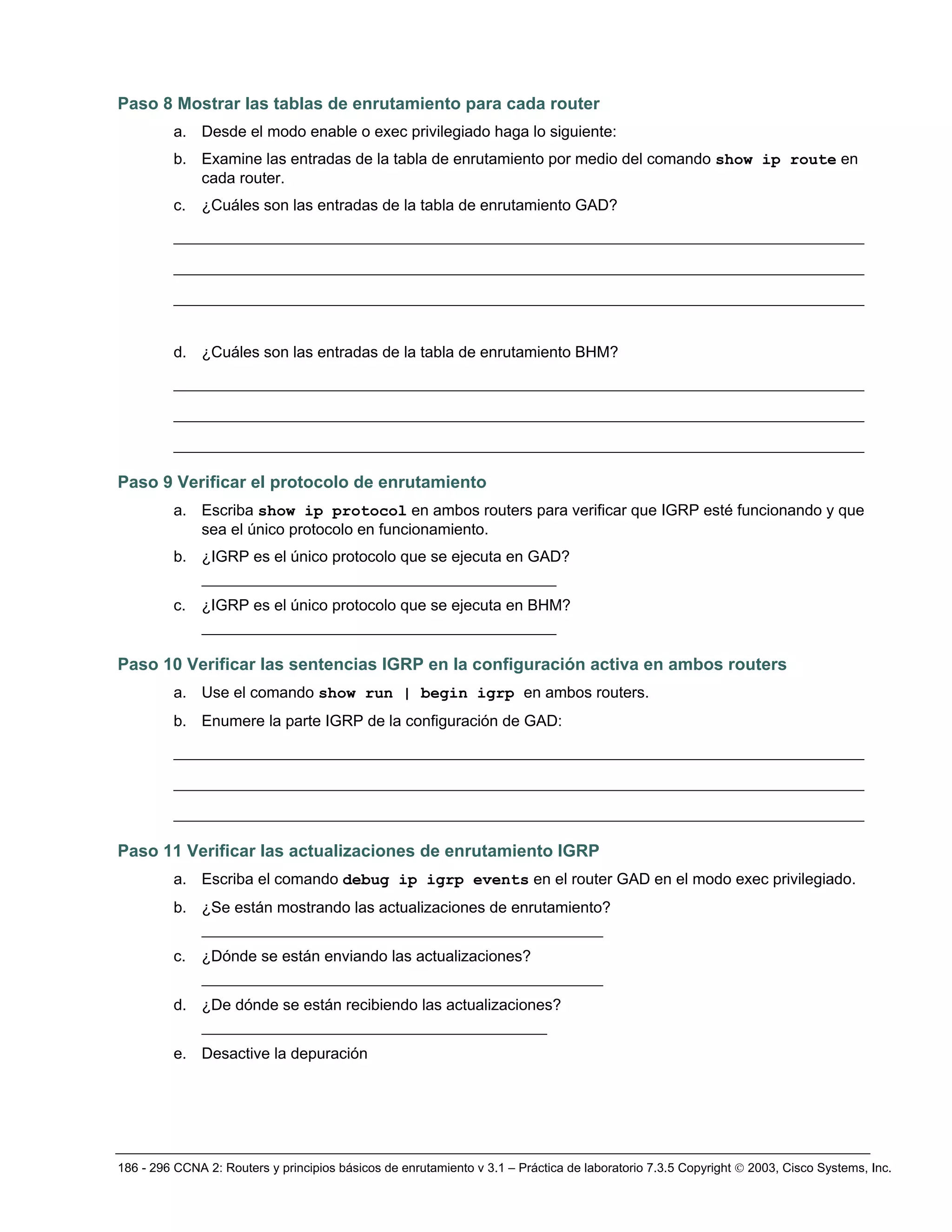

a. Desde el modo enable o exec privilegiado haga lo siguiente:
b. Examine las entradas de la tabla de enrutamiento por medio del comando show ip route en
cada router.
c. ¿Cuáles son las entradas de la tabla de enrutamiento GAD?
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
d. ¿Cuáles son las entradas de la tabla de enrutamiento BHM?
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
Paso 9 Verificar el protocolo de enrutamiento
a. Escriba show ip protocol en ambos routers para verificar que IGRP esté funcionando y que
sea el único protocolo en funcionamiento.
b. ¿IGRP es el único protocolo que se ejecuta en GAD?
______________________________________
c. ¿IGRP es el único protocolo que se ejecuta en BHM?
______________________________________
Paso 10 Verificar las sentencias IGRP en la configuración activa en ambos routers
a. Use el comando show run | begin igrp en ambos routers.
b. Enumere la parte IGRP de la configuración de GAD:
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
Paso 11 Verificar las actualizaciones de enrutamiento IGRP
a. Escriba el comando debug ip igrp events en el router GAD en el modo exec privilegiado.
b. ¿Se están mostrando las actualizaciones de enrutamiento?
___________________________________________
c. ¿Dónde se están enviando las actualizaciones?
___________________________________________
d. ¿De dónde se están recibiendo las actualizaciones?
_____________________________________
e. Desactive la depuración

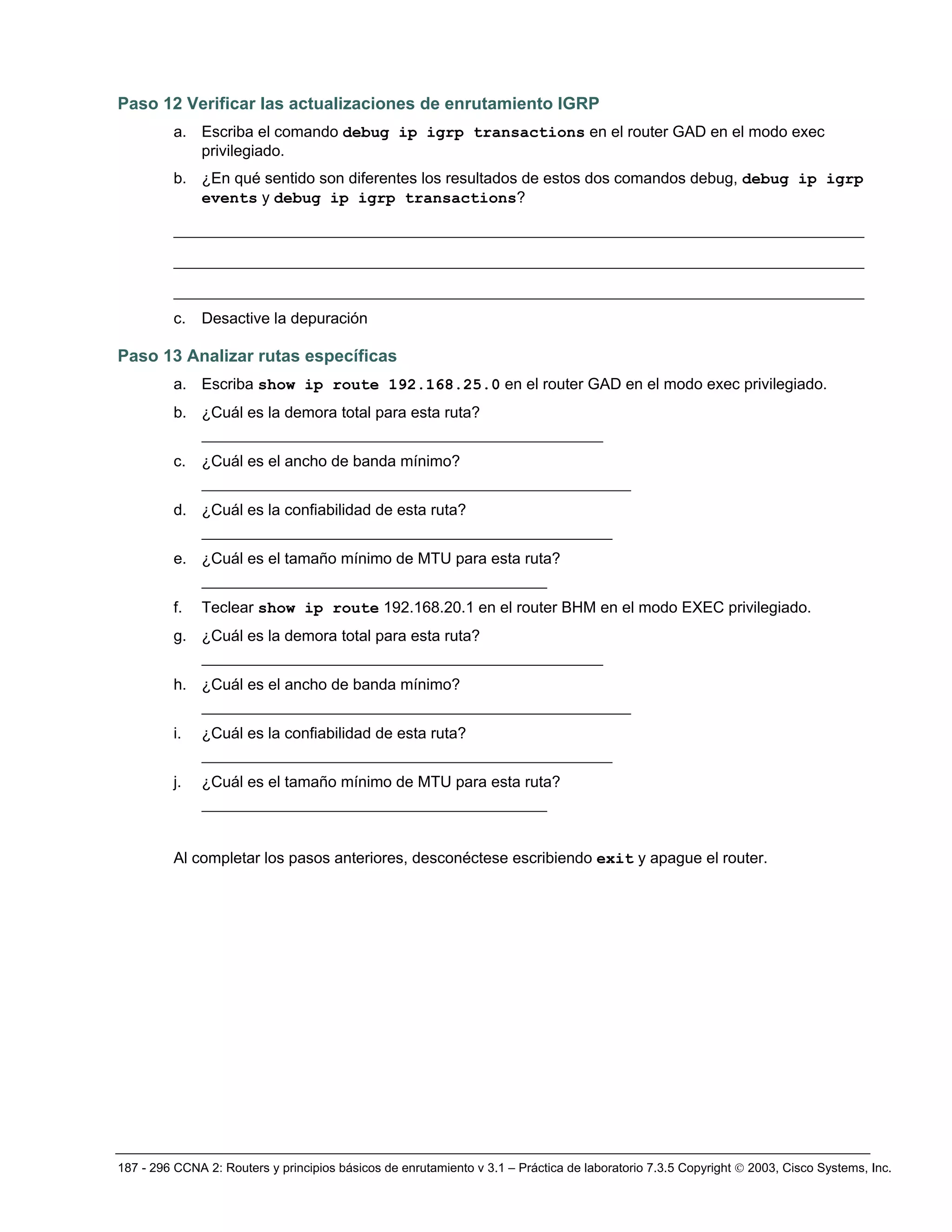

Paso 12 Verificar las actualizaciones de enrutamiento IGRP
a. Escriba el comando debug ip igrp transactions en el router GAD en el modo exec
privilegiado.
b. ¿En qué sentido son diferentes los resultados de estos dos comandos debug, debug ip igrp
events y debug ip igrp transactions?
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
c. Desactive la depuración
Paso 13 Analizar rutas específicas
a. Escriba show ip route 192.168.25.0 en el router GAD en el modo exec privilegiado.
b. ¿Cuál es la demora total para esta ruta?
___________________________________________
c. ¿Cuál es el ancho de banda mínimo?
______________________________________________
d. ¿Cuál es la confiabilidad de esta ruta?
____________________________________________
e. ¿Cuál es el tamaño mínimo de MTU para esta ruta?
_____________________________________
f. Teclear show ip route 192.168.20.1 en el router BHM en el modo EXEC privilegiado.
g. ¿Cuál es la demora total para esta ruta?
___________________________________________
h. ¿Cuál es el ancho de banda mínimo?
______________________________________________
i. ¿Cuál es la confiabilidad de esta ruta?
____________________________________________
j. ¿Cuál es el tamaño mínimo de MTU para esta ruta?
_____________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

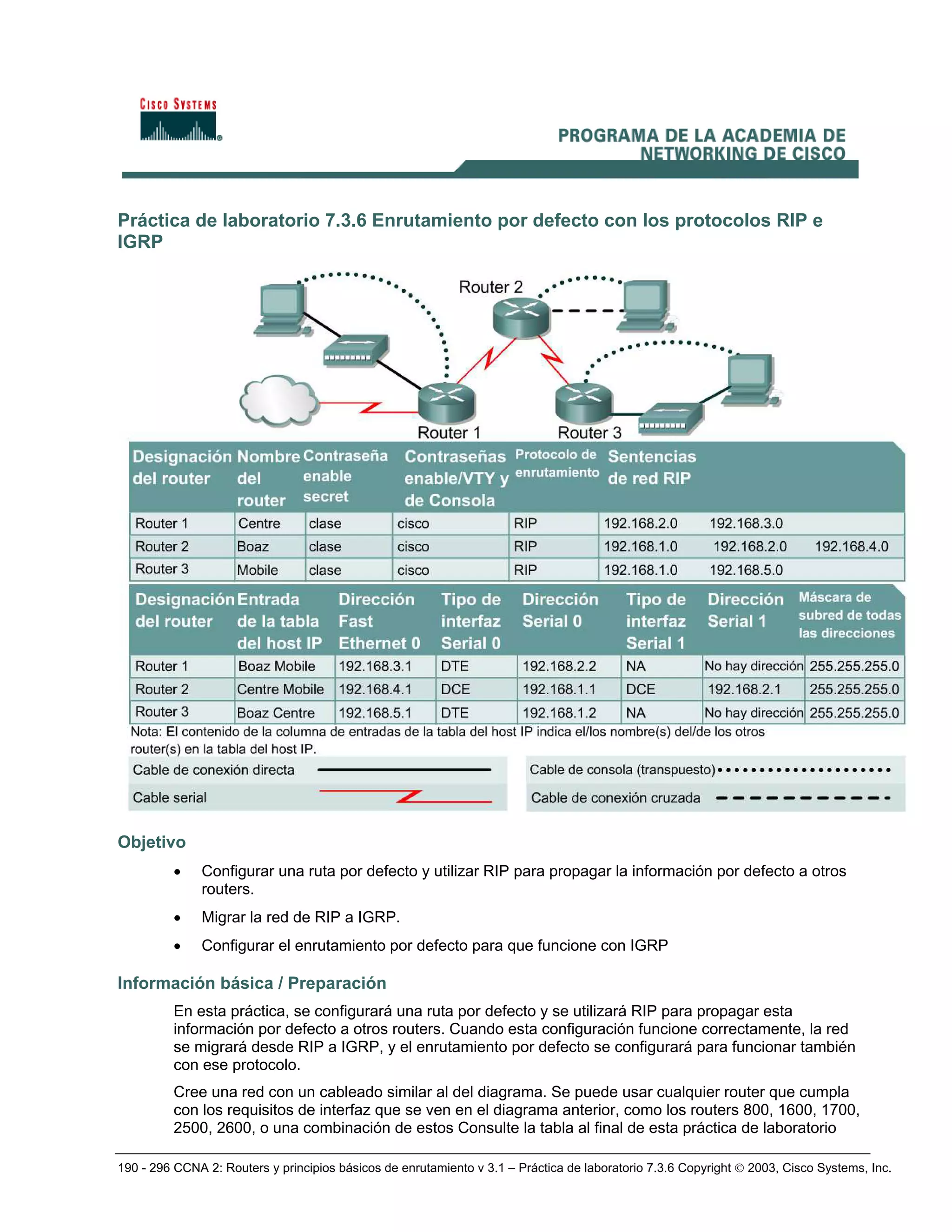

Práctica de laboratorio 7.3.6 Enrutamiento por defecto con los protocolos RIP e
IGRP
Objetivo
• Configurar una ruta por defecto y utilizar RIP para propagar la información por defecto a otros
routers.
• Migrar la red de RIP a IGRP.
• Configurar el enrutamiento por defecto para que funcione con IGRP
En esta práctica, se configurará una ruta por defecto y se utilizará RIP para propagar esta
información por defecto a otros routers. Cuando esta configuración funcione correctamente, la red
se migrará desde RIP a IGRP, y el enrutamiento por defecto se configurará para funcionar también
con ese protocolo.

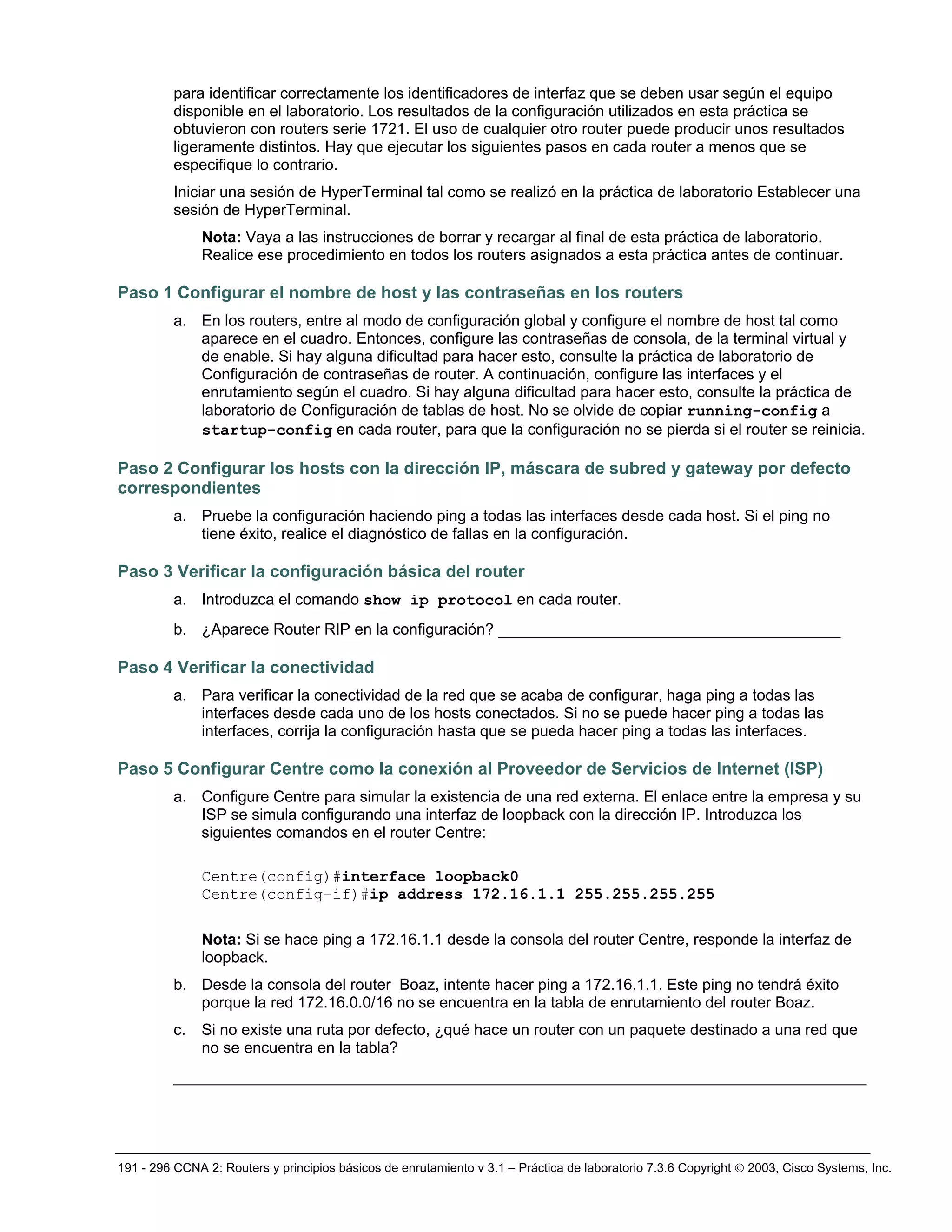

correspondientes
b. ¿Aparece Router RIP en la configuración? ________________________________________
a. Para verificar la conectividad de la red que se acaba de configurar, haga ping a todas las
interfaces desde cada uno de los hosts conectados. Si no se puede hacer ping a todas las
interfaces, corrija la configuración hasta que se pueda hacer ping a todas las interfaces.
Paso 5 Configurar Centre como la conexión al Proveedor de Servicios de Internet (ISP)
a. Configure Centre para simular la existencia de una red externa. El enlace entre la empresa y su
ISP se simula configurando una interfaz de loopback con la dirección IP. Introduzca los
siguientes comandos en el router Centre:
Centre(config)#interface loopback0
Centre(config-if)#ip address 172.16.1.1 255.255.255.255
Nota: Si se hace ping a 172.16.1.1 desde la consola del router Centre, responde la interfaz de
loopback.
b. Desde la consola del router Boaz, intente hacer ping a 172.16.1.1. Este ping no tendrá éxito
porque la red 172.16.0.0/16 no se encuentra en la tabla de enrutamiento del router Boaz.
c. Si no existe una ruta por defecto, ¿qué hace un router con un paquete destinado a una red que
no se encuentra en la tabla?
_________________________________________________________________________________

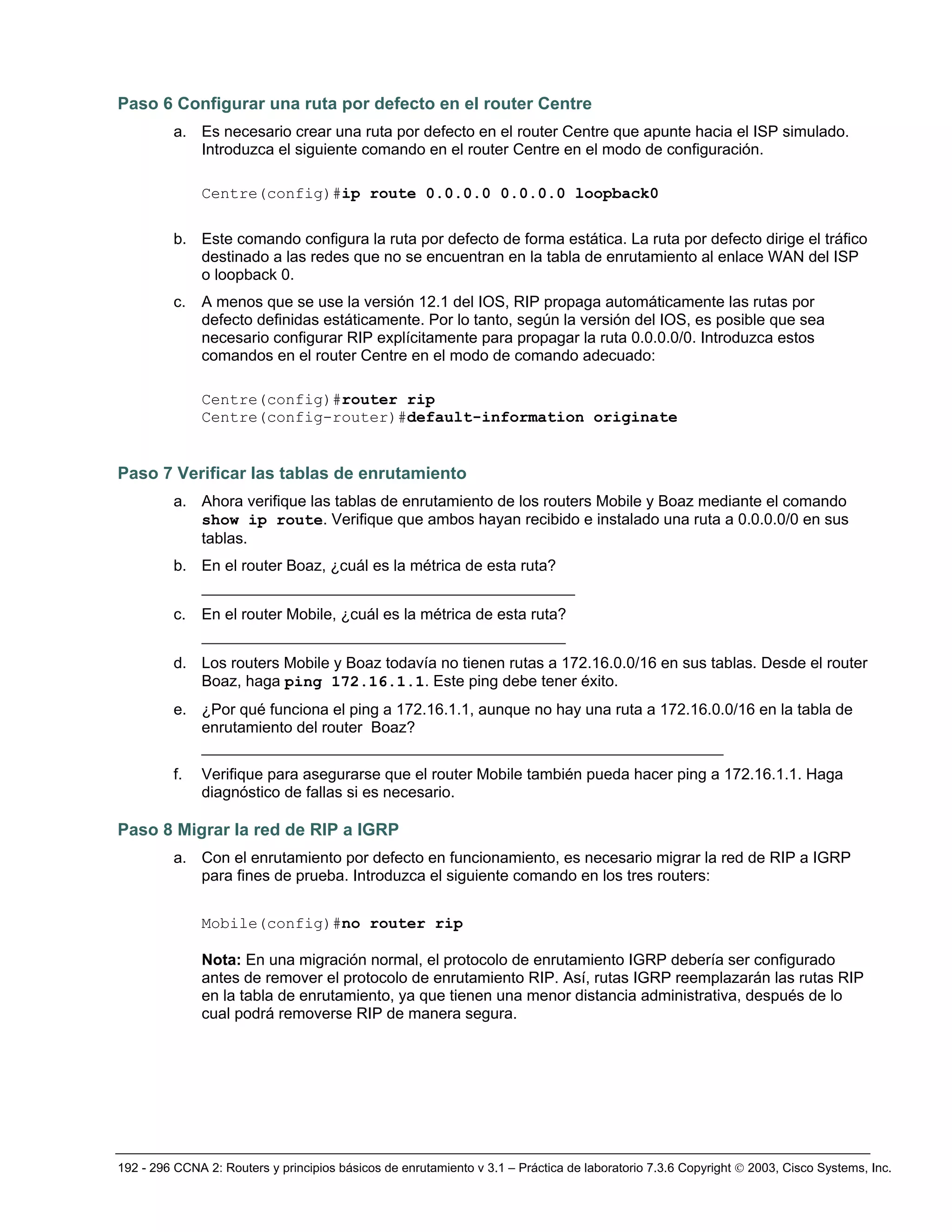

Paso 6 Configurar una ruta por defecto en el router Centre
a. Es necesario crear una ruta por defecto en el router Centre que apunte hacia el ISP simulado.
Introduzca el siguiente comando en el router Centre en el modo de configuración.
Centre(config)#ip route 0.0.0.0 0.0.0.0 loopback0
b. Este comando configura la ruta por defecto de forma estática. La ruta por defecto dirige el tráfico
destinado a las redes que no se encuentran en la tabla de enrutamiento al enlace WAN del ISP
o loopback 0.
c. A menos que se use la versión 12.1 del IOS, RIP propaga automáticamente las rutas por
defecto definidas estáticamente. Por lo tanto, según la versión del IOS, es posible que sea
necesario configurar RIP explícitamente para propagar la ruta 0.0.0.0/0. Introduzca estos
comandos en el router Centre en el modo de comando adecuado:
Centre(config)#router rip
Centre(config-router)#default-information originate
Paso 7 Verificar las tablas de enrutamiento
a. Ahora verifique las tablas de enrutamiento de los routers Mobile y Boaz mediante el comando
show ip route. Verifique que ambos hayan recibido e instalado una ruta a 0.0.0.0/0 en sus
tablas.
b. En el router Boaz, ¿cuál es la métrica de esta ruta?
________________________________________
c. En el router Mobile, ¿cuál es la métrica de esta ruta?
_______________________________________
d. Los routers Mobile y Boaz todavía no tienen rutas a 172.16.0.0/16 en sus tablas. Desde el router
Boaz, haga ping 172.16.1.1. Este ping debe tener éxito.
e. ¿Por qué funciona el ping a 172.16.1.1, aunque no hay una ruta a 172.16.0.0/16 en la tabla de
enrutamiento del router Boaz?
_____________________________________________________________
f. Verifique para asegurarse que el router Mobile también pueda hacer ping a 172.16.1.1. Haga
diagnóstico de fallas si es necesario.
Paso 8 Migrar la red de RIP a IGRP
a. Con el enrutamiento por defecto en funcionamiento, es necesario migrar la red de RIP a IGRP
para fines de prueba. Introduzca el siguiente comando en los tres routers:
Mobile(config)#no router rip
Nota: En una migración normal, el protocolo de enrutamiento IGRP debería ser configurado
antes de remover el protocolo de enrutamiento RIP. Así, rutas IGRP reemplazarán las rutas RIP
en la tabla de enrutamiento, ya que tienen una menor distancia administrativa, después de lo
cual podrá removerse RIP de manera segura.

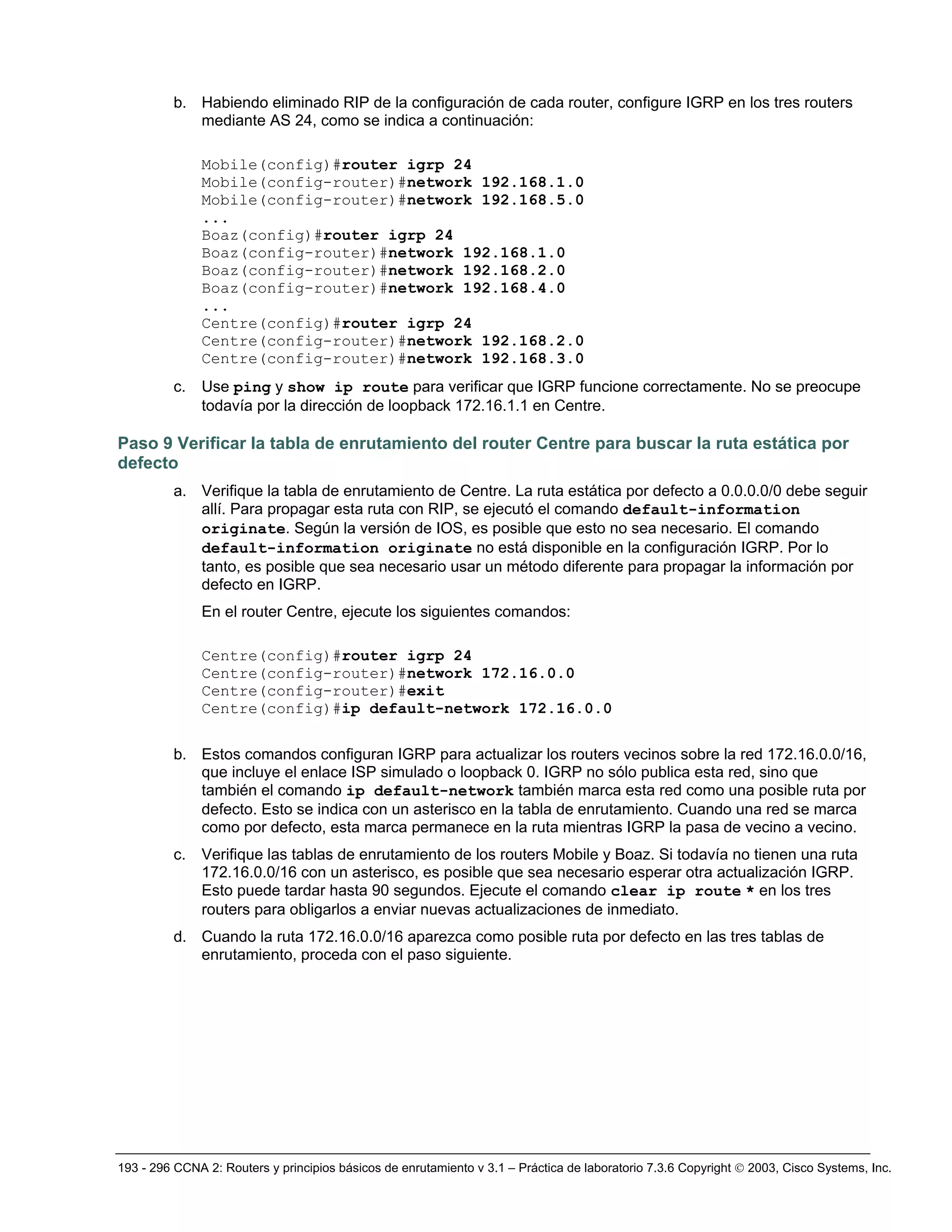

b. Habiendo eliminado RIP de la configuración de cada router, configure IGRP en los tres routers
mediante AS 24, como se indica a continuación:
Mobile(config)#router igrp 24
Mobile(config-router)#network 192.168.1.0
Mobile(config-router)#network 192.168.5.0
...
Boaz(config)#router igrp 24
Boaz(config-router)#network 192.168.1.0
...
Centre(config)#router igrp 24
Centre(config-router)#network 192.168.2.0
c. Use ping y show ip route para verificar que IGRP funcione correctamente. No se preocupe
todavía por la dirección de loopback 172.16.1.1 en Centre.
Paso 9 Verificar la tabla de enrutamiento del router Centre para buscar la ruta estática por
defecto
a. Verifique la tabla de enrutamiento de Centre. La ruta estática por defecto a 0.0.0.0/0 debe seguir
allí. Para propagar esta ruta con RIP, se ejecutó el comando default-information
originate. Según la versión de IOS, es posible que esto no sea necesario. El comando
default-information originate no está disponible en la configuración IGRP. Por lo
tanto, es posible que sea necesario usar un método diferente para propagar la información por
defecto en IGRP.
En el router Centre, ejecute los siguientes comandos:
Centre(config)#router igrp 24
Centre(config-router)#exit
Centre(config)#ip default-network 172.16.0.0
b. Estos comandos configuran IGRP para actualizar los routers vecinos sobre la red 172.16.0.0/16,
que incluye el enlace ISP simulado o loopback 0. IGRP no sólo publica esta red, sino que
también el comando ip default-network también marca esta red como una posible ruta por
defecto. Esto se indica con un asterisco en la tabla de enrutamiento. Cuando una red se marca
como por defecto, esta marca permanece en la ruta mientras IGRP la pasa de vecino a vecino.
c. Verifique las tablas de enrutamiento de los routers Mobile y Boaz. Si todavía no tienen una ruta
172.16.0.0/16 con un asterisco, es posible que sea necesario esperar otra actualización IGRP.
Esto puede tardar hasta 90 segundos. Ejecute el comando clear ip route * en los tres
routers para obligarlos a enviar nuevas actualizaciones de inmediato.
d. Cuando la ruta 172.16.0.0/16 aparezca como posible ruta por defecto en las tres tablas de
enrutamiento, proceda con el paso siguiente.

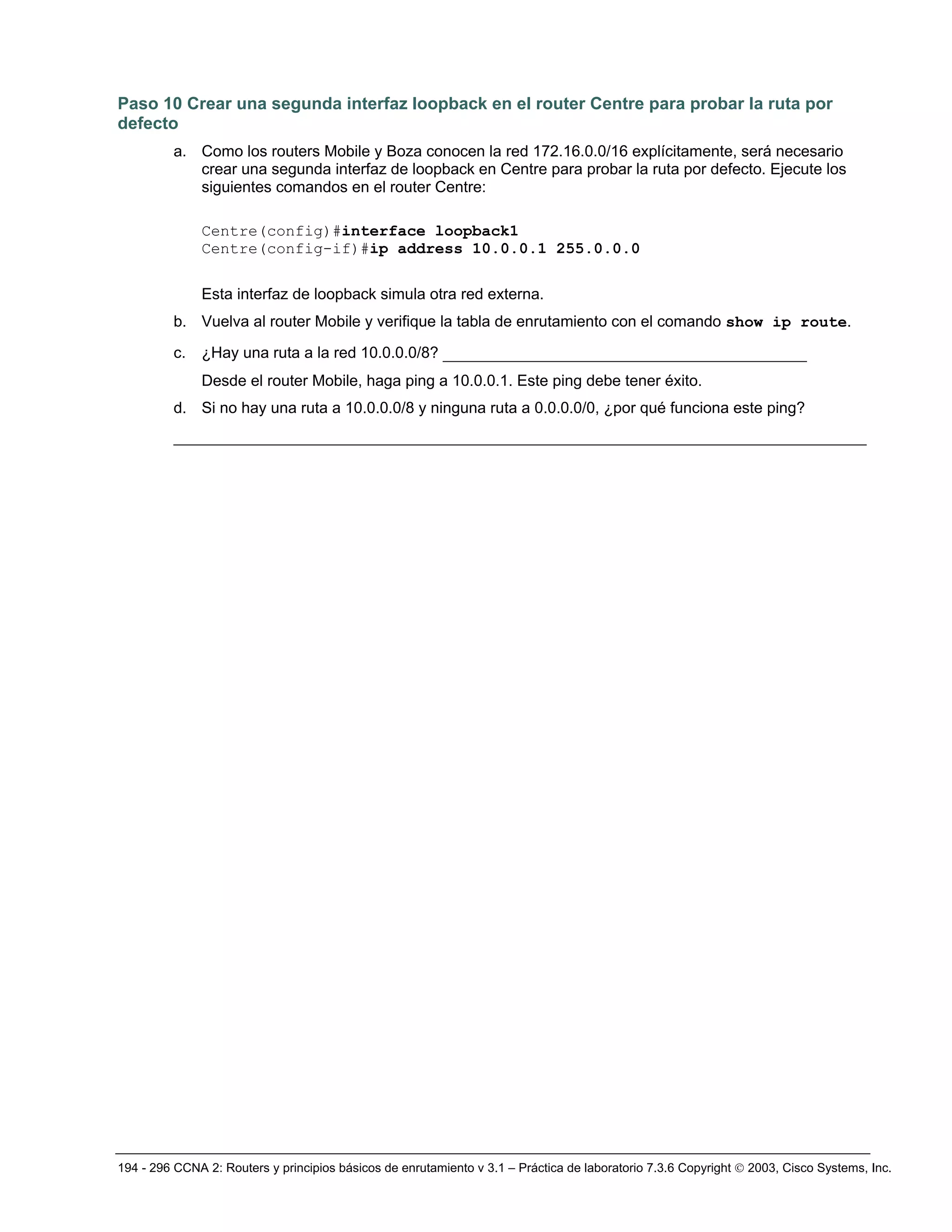

Paso 10 Crear una segunda interfaz loopback en el router Centre para probar la ruta por
defecto
a. Como los routers Mobile y Boza conocen la red 172.16.0.0/16 explícitamente, será necesario
crear una segunda interfaz de loopback en Centre para probar la ruta por defecto. Ejecute los
siguientes comandos en el router Centre:
Centre(config)#interface loopback1
Centre(config-if)#ip address 10.0.0.1 255.0.0.0
Esta interfaz de loopback simula otra red externa.
b. Vuelva al router Mobile y verifique la tabla de enrutamiento con el comando show ip route.
c. ¿Hay una ruta a la red 10.0.0.0/8? _______________________________________
Desde el router Mobile, haga ping a 10.0.0.1. Este ping debe tener éxito.
d. Si no hay una ruta a 10.0.0.0/8 y ninguna ruta a 0.0.0.0/0, ¿por qué funciona este ping?
_________________________________________________________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

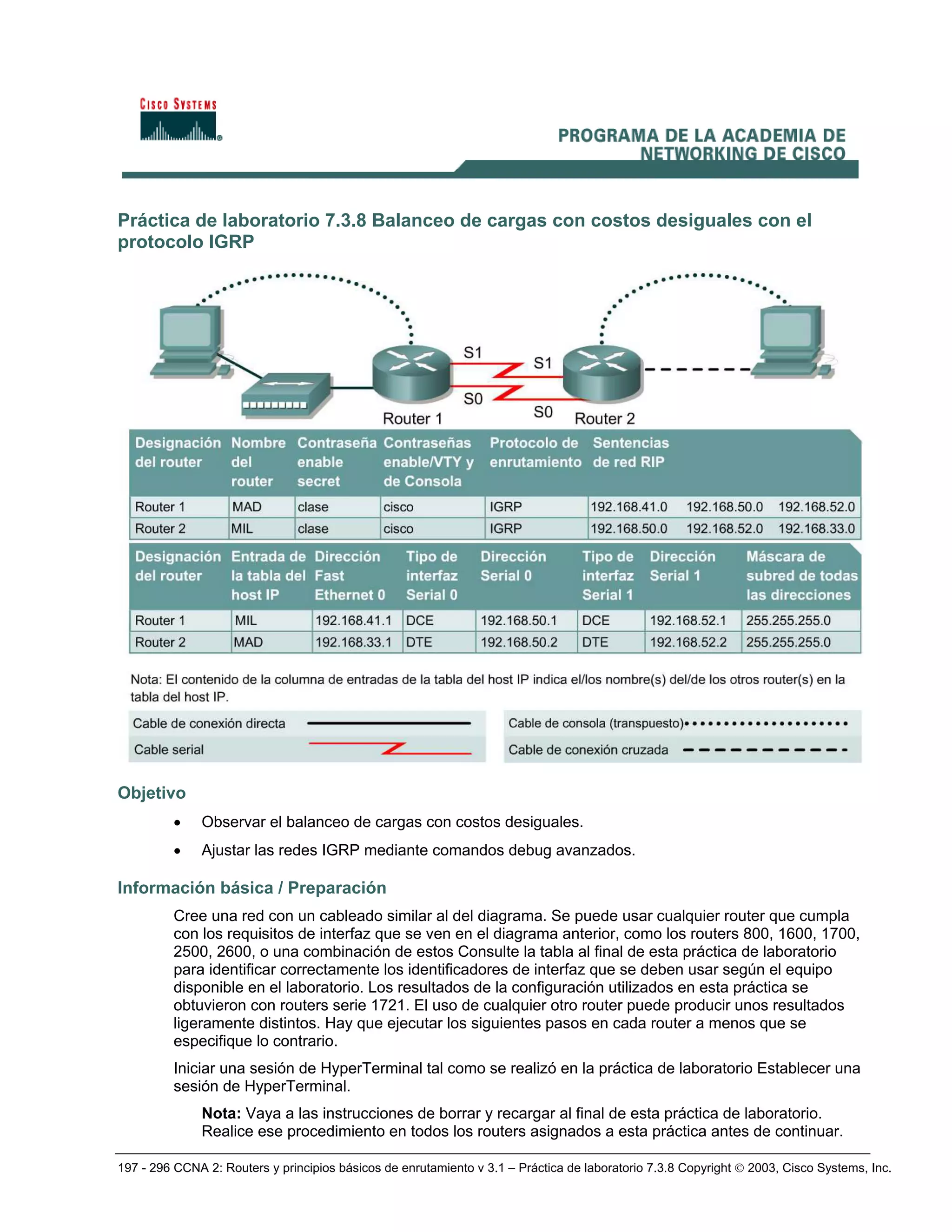

Práctica de laboratorio 7.3.8 Balanceo de cargas con costos desiguales con el
protocolo IGRP
Objetivo
• Observar el balanceo de cargas con costos desiguales.
• Ajustar las redes IGRP mediante comandos debug avanzados.

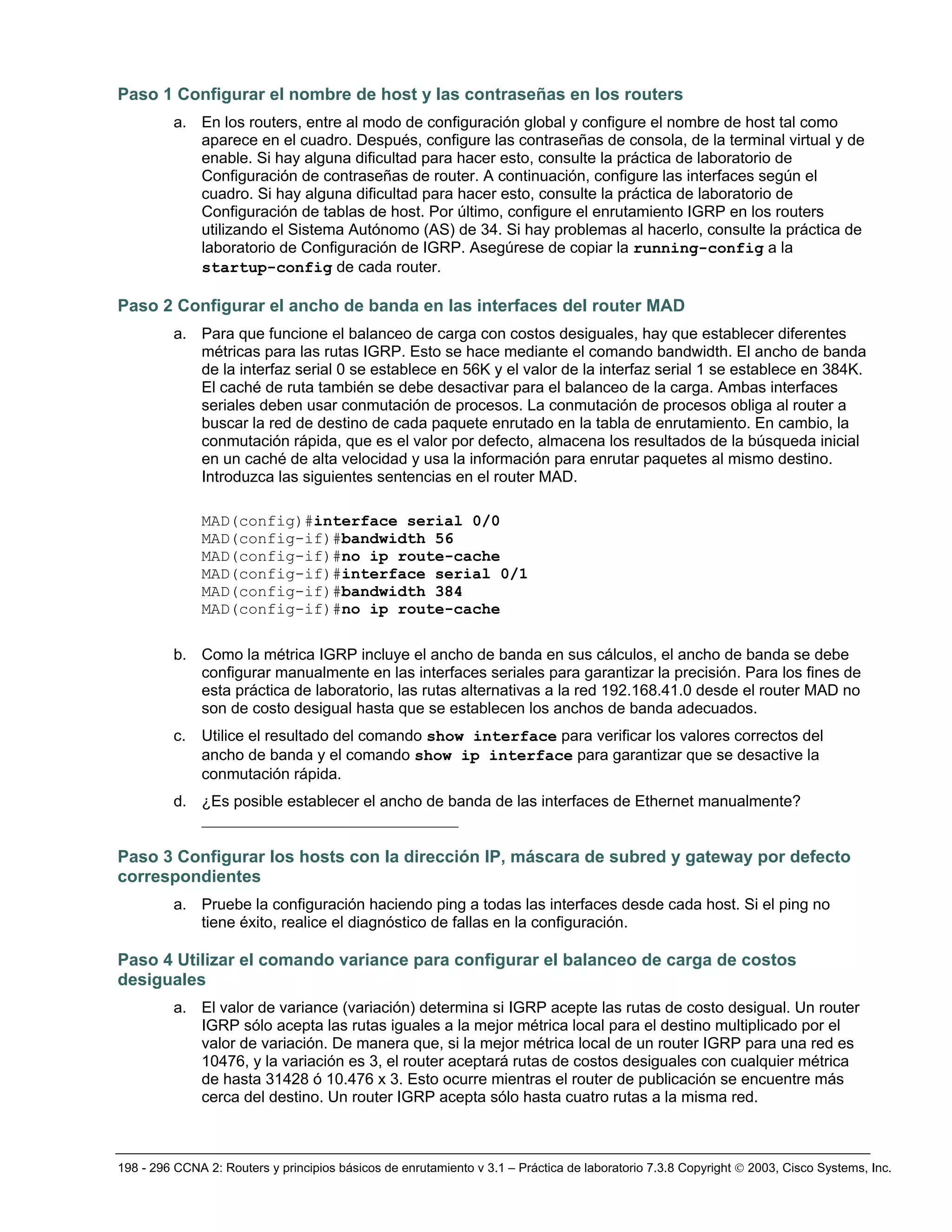

aparece en el cuadro. Después, configure las contraseñas de consola, de la terminal virtual y de
enable. Si hay alguna dificultad para hacer esto, consulte la práctica de laboratorio de
Configuración de tablas de host. Por último, configure el enrutamiento IGRP en los routers
utilizando el Sistema Autónomo (AS) de 34. Si hay problemas al hacerlo, consulte la práctica de
laboratorio de Configuración de IGRP. Asegúrese de copiar la running-config a la
startup-config de cada router.
Paso 2 Configurar el ancho de banda en las interfaces del router MAD
a. Para que funcione el balanceo de carga con costos desiguales, hay que establecer diferentes
métricas para las rutas IGRP. Esto se hace mediante el comando bandwidth. El ancho de banda
de la interfaz serial 0 se establece en 56K y el valor de la interfaz serial 1 se establece en 384K.
El caché de ruta también se debe desactivar para el balanceo de la carga. Ambas interfaces
seriales deben usar conmutación de procesos. La conmutación de procesos obliga al router a
buscar la red de destino de cada paquete enrutado en la tabla de enrutamiento. En cambio, la
conmutación rápida, que es el valor por defecto, almacena los resultados de la búsqueda inicial
en un caché de alta velocidad y usa la información para enrutar paquetes al mismo destino.
Introduzca las siguientes sentencias en el router MAD.
MAD(config)#interface serial 0/0
MAD(config-if)#bandwidth 56
MAD(config-if)#no ip route-cache
MAD(config-if)#interface serial 0/1
MAD(config-if)#bandwidth 384
MAD(config-if)#no ip route-cache
b. Como la métrica IGRP incluye el ancho de banda en sus cálculos, el ancho de banda se debe
configurar manualmente en las interfaces seriales para garantizar la precisión. Para los fines de
esta práctica de laboratorio, las rutas alternativas a la red 192.168.41.0 desde el router MAD no
son de costo desigual hasta que se establecen los anchos de banda adecuados.
c. Utilice el resultado del comando show interface para verificar los valores correctos del
ancho de banda y el comando show ip interface para garantizar que se desactive la
conmutación rápida.
d. ¿Es posible establecer el ancho de banda de las interfaces de Ethernet manualmente?
_________________________________
correspondientes
Paso 4 Utilizar el comando variance para configurar el balanceo de carga de costos
desiguales
a. El valor de variance (variación) determina si IGRP acepte las rutas de costo desigual. Un router
IGRP sólo acepta las rutas iguales a la mejor métrica local para el destino multiplicado por el
valor de variación. De manera que, si la mejor métrica local de un router IGRP para una red es
10476, y la variación es 3, el router aceptará rutas de costos desiguales con cualquier métrica
de hasta 31428 ó 10.476 x 3. Esto ocurre mientras el router de publicación se encuentre más
cerca del destino. Un router IGRP acepta sólo hasta cuatro rutas a la misma red.

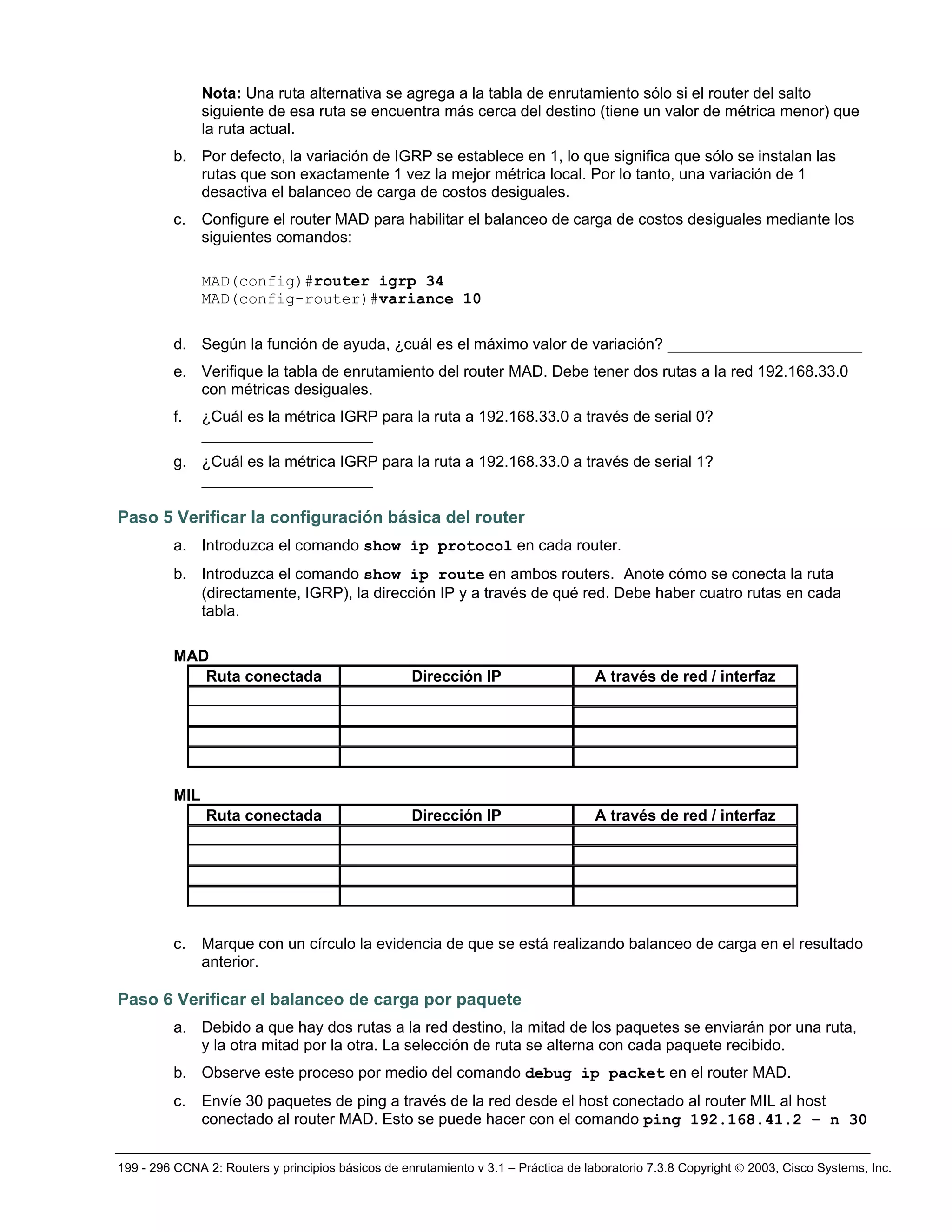

Nota: Una ruta alternativa se agrega a la tabla de enrutamiento sólo si el router del salto
siguiente de esa ruta se encuentra más cerca del destino (tiene un valor de métrica menor) que
la ruta actual.
b. Por defecto, la variación de IGRP se establece en 1, lo que significa que sólo se instalan las
rutas que son exactamente 1 vez la mejor métrica local. Por lo tanto, una variación de 1
desactiva el balanceo de carga de costos desiguales.
c. Configure el router MAD para habilitar el balanceo de carga de costos desiguales mediante los
siguientes comandos:
MAD(config)#router igrp 34
MAD(config-router)#variance 10
d. Según la función de ayuda, ¿cuál es el máximo valor de variación? _________________________
e. Verifique la tabla de enrutamiento del router MAD. Debe tener dos rutas a la red 192.168.33.0
con métricas desiguales.
f. ¿Cuál es la métrica IGRP para la ruta a 192.168.33.0 a través de serial 0?
______________________
g. ¿Cuál es la métrica IGRP para la ruta a 192.168.33.0 a través de serial 1?
______________________
b. Introduzca el comando show ip route en ambos routers. Anote cómo se conecta la ruta
(directamente, IGRP), la dirección IP y a través de qué red. Debe haber cuatro rutas en cada
tabla.
MAD
MIL
c. Marque con un círculo la evidencia de que se está realizando balanceo de carga en el resultado
anterior.
Paso 6 Verificar el balanceo de carga por paquete
a. Debido a que hay dos rutas a la red destino, la mitad de los paquetes se enviarán por una ruta,
y la otra mitad por la otra. La selección de ruta se alterna con cada paquete recibido.
b. Observe este proceso por medio del comando debug ip packet en el router MAD.
c. Envíe 30 paquetes de ping a través de la red desde el host conectado al router MIL al host
conectado al router MAD. Esto se puede hacer con el comando ping 192.168.41.2 – n 30

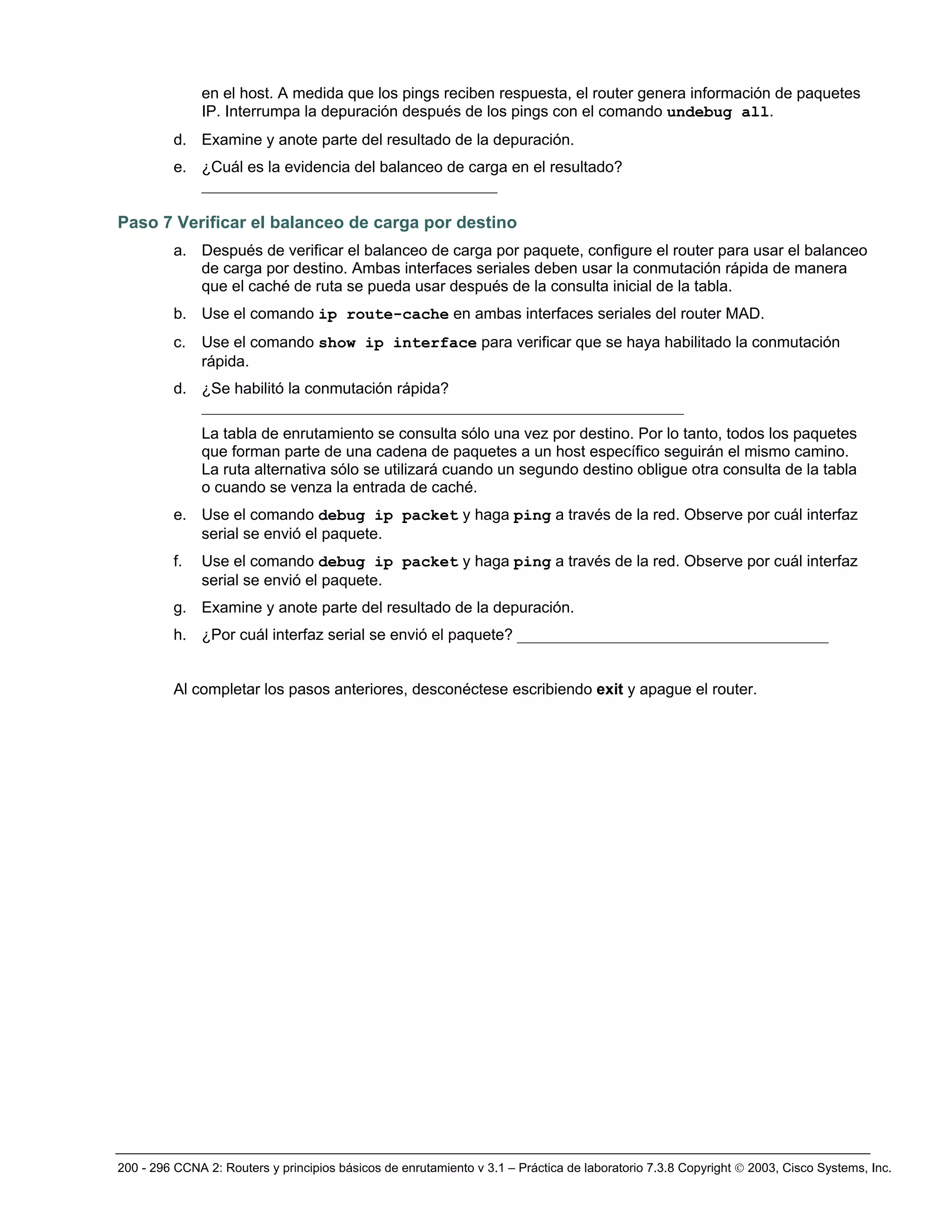

en el host. A medida que los pings reciben respuesta, el router genera información de paquetes
IP. Interrumpa la depuración después de los pings con el comando undebug all.
d. Examine y anote parte del resultado de la depuración.
e. ¿Cuál es la evidencia del balanceo de carga en el resultado?
______________________________________
Paso 7 Verificar el balanceo de carga por destino
a. Después de verificar el balanceo de carga por paquete, configure el router para usar el balanceo
de carga por destino. Ambas interfaces seriales deben usar la conmutación rápida de manera
que el caché de ruta se pueda usar después de la consulta inicial de la tabla.
b. Use el comando ip route-cache en ambas interfaces seriales del router MAD.
c. Use el comando show ip interface para verificar que se haya habilitado la conmutación
rápida.
d. ¿Se habilitó la conmutación rápida?
______________________________________________________________
La tabla de enrutamiento se consulta sólo una vez por destino. Por lo tanto, todos los paquetes
que forman parte de una cadena de paquetes a un host específico seguirán el mismo camino.
La ruta alternativa sólo se utilizará cuando un segundo destino obligue otra consulta de la tabla
o cuando se venza la entrada de caché.
e. Use el comando debug ip packet y haga ping a través de la red. Observe por cuál interfaz
f. Use el comando debug ip packet y haga ping a través de la red. Observe por cuál interfaz
g. Examine y anote parte del resultado de la depuración.
h. ¿Por cuál interfaz serial se envió el paquete? ________________________________________

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)

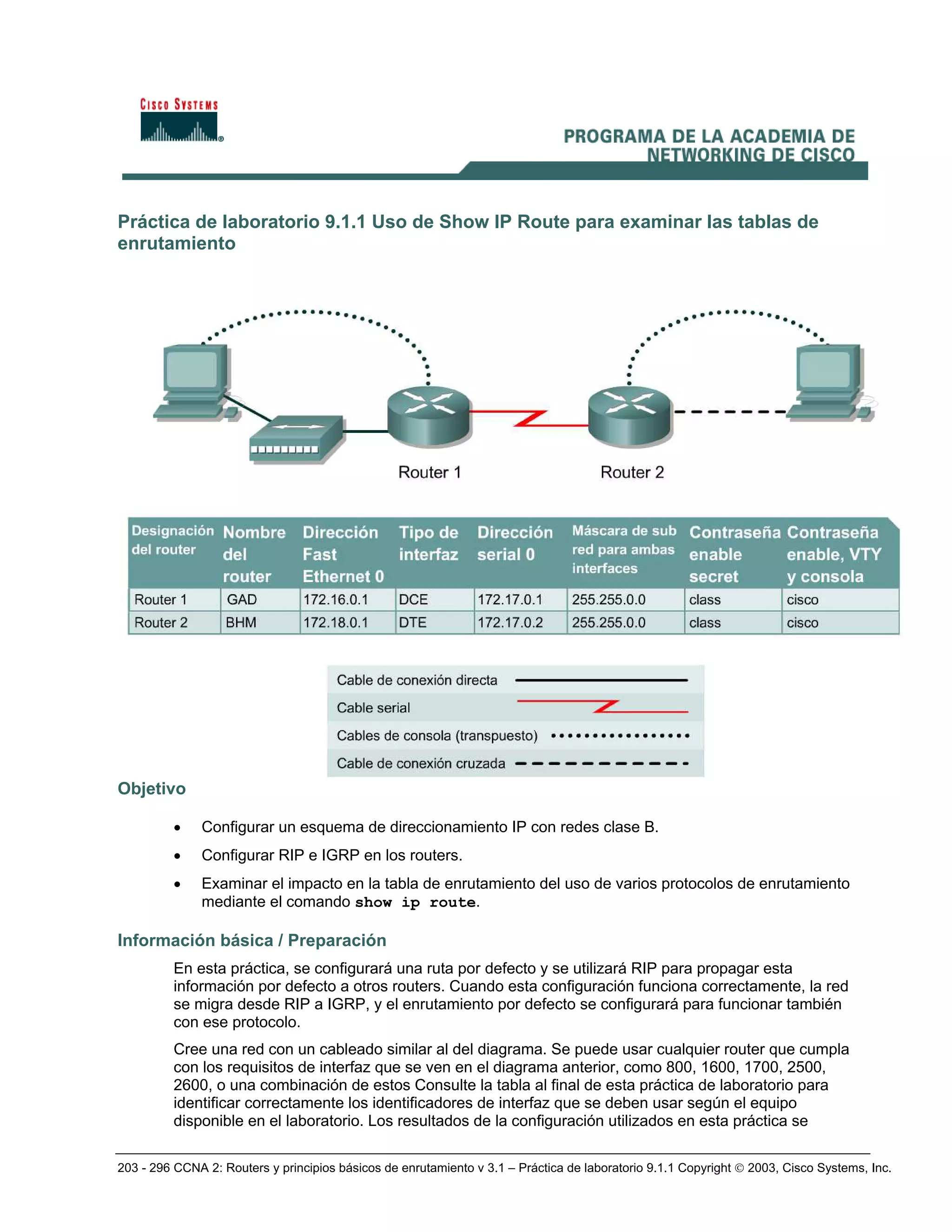

Práctica de laboratorio 9.1.1 Uso de Show IP Route para examinar las tablas de
enrutamiento
Objetivo
• Configurar RIP e IGRP en los routers.
• Examinar el impacto en la tabla de enrutamiento del uso de varios protocolos de enrutamiento
mediante el comando show ip route.
En esta práctica, se configurará una ruta por defecto y se utilizará RIP para propagar esta
información por defecto a otros routers. Cuando esta configuración funciona correctamente, la red
se migra desde RIP a IGRP, y el enrutamiento por defecto se configurará para funcionar también
con ese protocolo.
con los requisitos de interfaz que se ven en el diagrama anterior, como 800, 1600, 1700, 2500,
2600, o una combinación de estos Consulte la tabla al final de esta práctica de laboratorio para

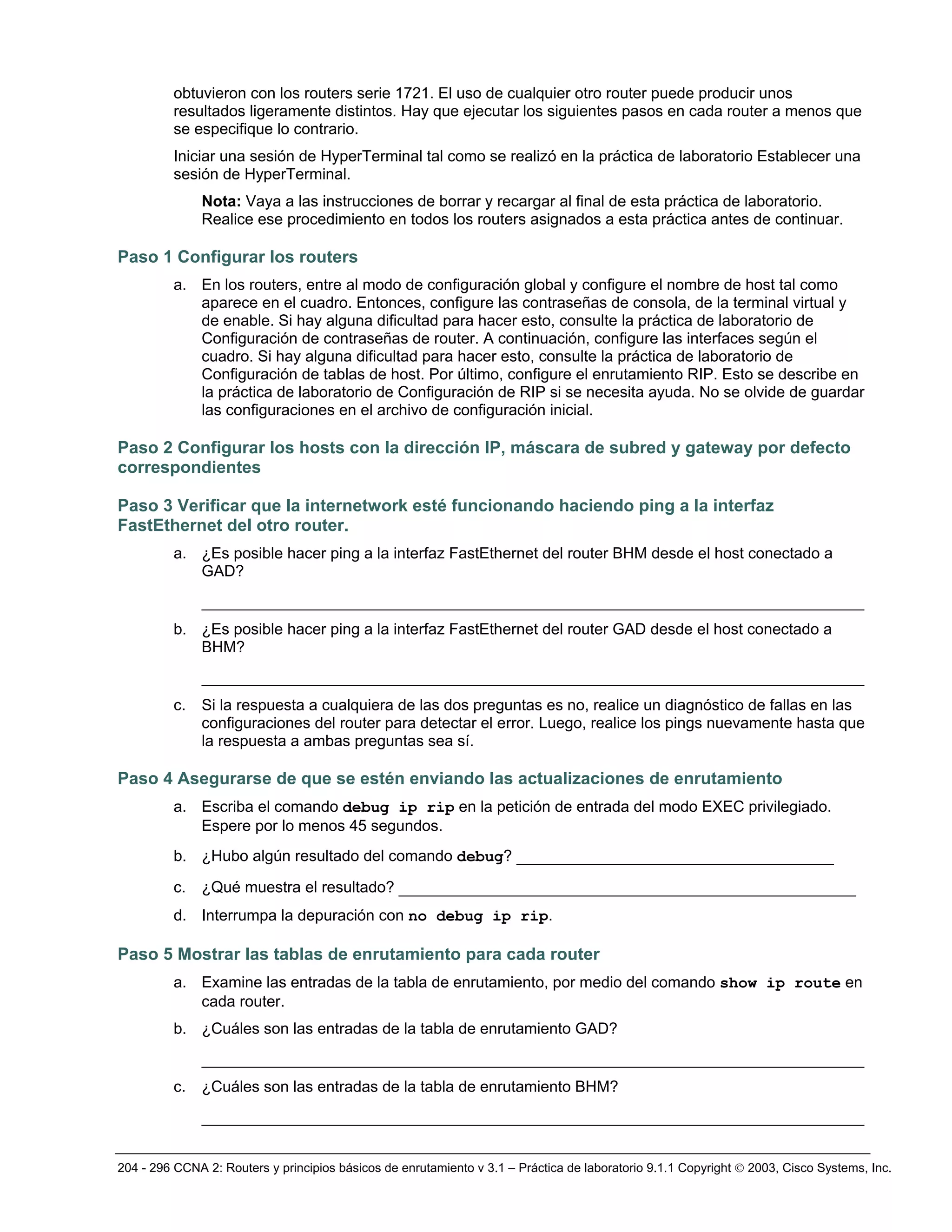

obtuvieron con los routers serie 1721. El uso de cualquier otro router puede producir unos
resultados ligeramente distintos. Hay que ejecutar los siguientes pasos en cada router a menos que
se especifique lo contrario.
correspondientes
GAD?
_______________________________________________________________________
BHM?
_______________________________________________________________________
c. ¿Qué muestra el resultado? _________________________________________________
d. Interrumpa la depuración con no debug ip rip.
a. Examine las entradas de la tabla de enrutamiento, por medio del comando show ip route en
cada router.
_______________________________________________________________________
_______________________________________________________________________

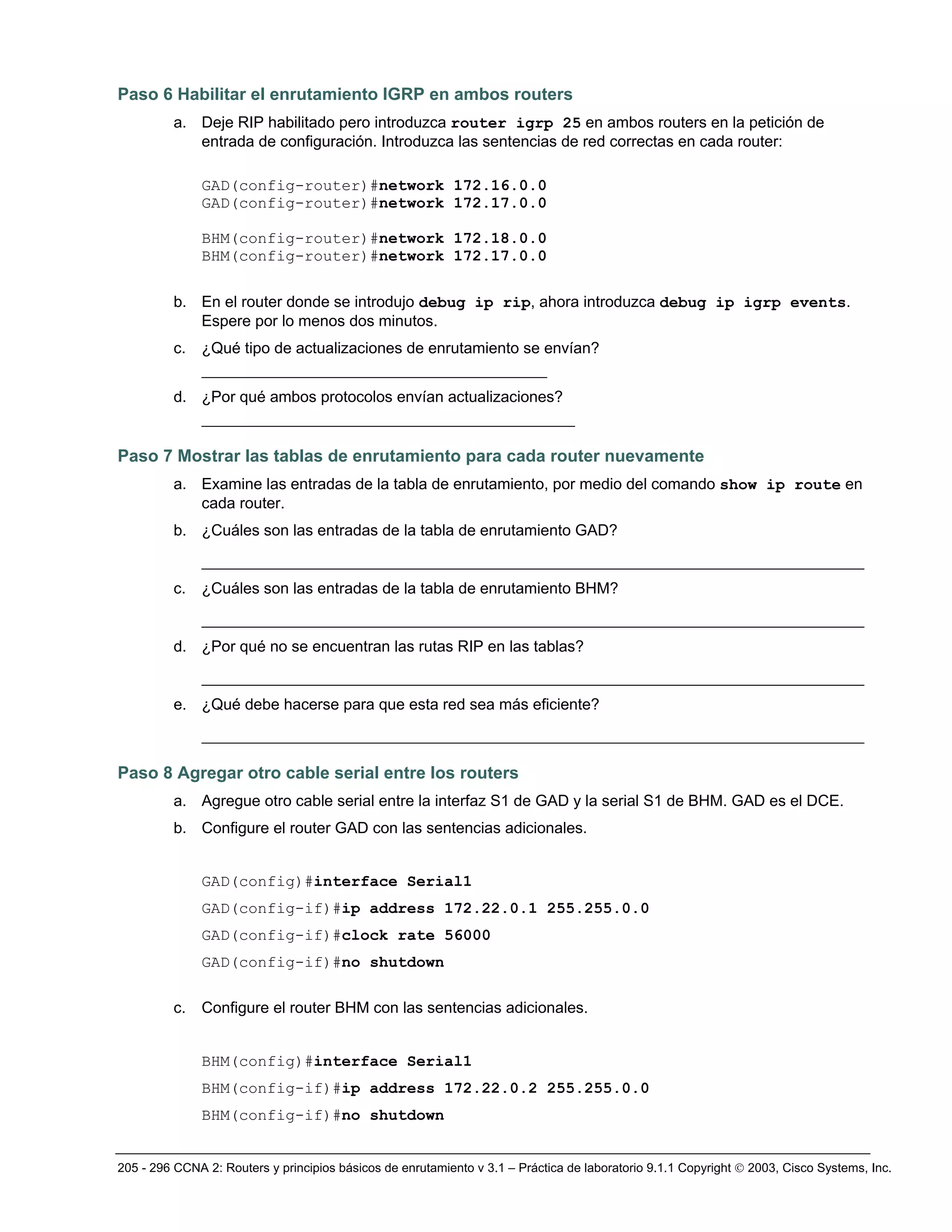

Paso 6 Habilitar el enrutamiento IGRP en ambos routers
a. Deje RIP habilitado pero introduzca router igrp 25 en ambos routers en la petición de
entrada de configuración. Introduzca las sentencias de red correctas en cada router:
b. En el router donde se introdujo debug ip rip, ahora introduzca debug ip igrp events.
Espere por lo menos dos minutos.
c. ¿Qué tipo de actualizaciones de enrutamiento se envían?
_____________________________________
d. ¿Por qué ambos protocolos envían actualizaciones?
________________________________________
Paso 7 Mostrar las tablas de enrutamiento para cada router nuevamente
cada router.
_______________________________________________________________________
_______________________________________________________________________
d. ¿Por qué no se encuentran las rutas RIP en las tablas?
_______________________________________________________________________
e. ¿Qué debe hacerse para que esta red sea más eficiente?
_______________________________________________________________________
Paso 8 Agregar otro cable serial entre los routers
a. Agregue otro cable serial entre la interfaz S1 de GAD y la serial S1 de BHM. GAD es el DCE.
b. Configure el router GAD con las sentencias adicionales.
GAD(config)#interface Serial1
c. Configure el router BHM con las sentencias adicionales.
BHM(config)#interface Serial1

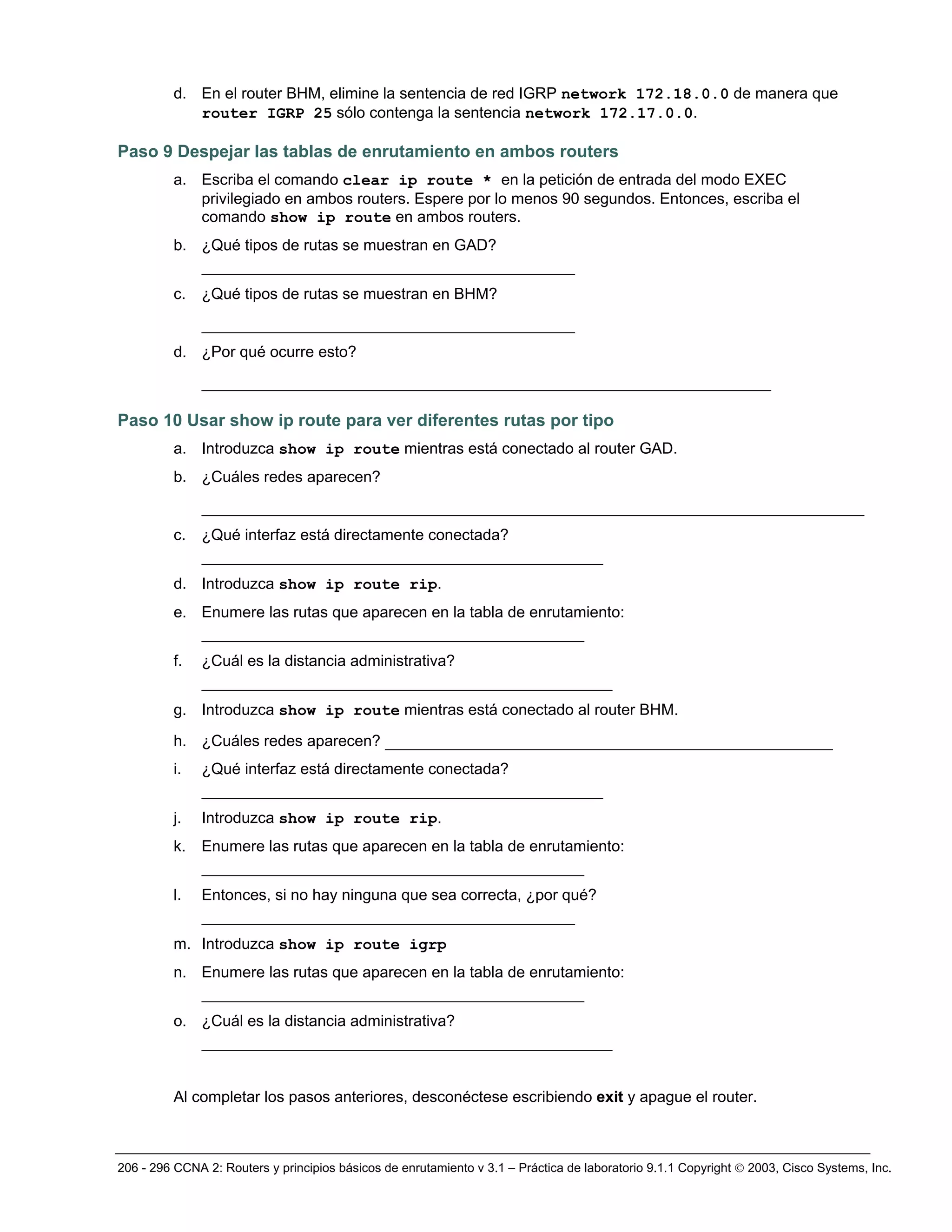

d. En el router BHM, elimine la sentencia de red IGRP network 172.18.0.0 de manera que
router IGRP 25 sólo contenga la sentencia network 172.17.0.0.
Paso 9 Despejar las tablas de enrutamiento en ambos routers
a. Escriba el comando clear ip route * en la petición de entrada del modo EXEC
privilegiado en ambos routers. Espere por lo menos 90 segundos. Entonces, escriba el
comando show ip route en ambos routers.
b. ¿Qué tipos de rutas se muestran en GAD?
________________________________________
c. ¿Qué tipos de rutas se muestran en BHM?
________________________________________
d. ¿Por qué ocurre esto?
_____________________________________________________________
Paso 10 Usar show ip route para ver diferentes rutas por tipo
a. Introduzca show ip route mientras está conectado al router GAD.
b. ¿Cuáles redes aparecen?
_______________________________________________________________________
c. ¿Qué interfaz está directamente conectada?
___________________________________________
d. Introduzca show ip route rip.
e. Enumere las rutas que aparecen en la tabla de enrutamiento:
_________________________________________
f. ¿Cuál es la distancia administrativa?
____________________________________________
g. Introduzca show ip route mientras está conectado al router BHM.
h. ¿Cuáles redes aparecen? ________________________________________________
i. ¿Qué interfaz está directamente conectada?
___________________________________________
j. Introduzca show ip route rip.
k. Enumere las rutas que aparecen en la tabla de enrutamiento:
_________________________________________
l. Entonces, si no hay ninguna que sea correcta, ¿por qué?
________________________________________
m. Introduzca show ip route igrp
n. Enumere las rutas que aparecen en la tabla de enrutamiento:
_________________________________________
o. ¿Cuál es la distancia administrativa?
____________________________________________

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
router así como cuántas interfaces posee el router. No existe una forma eficaz de confeccionar una lista de todas
las combinaciones de configuraciones para cada clase de router. Lo que se ha presentado son los identificadores
de las posibles combinaciones de interfaces en el dispositivo. Esta tabla de interfaces no incluye ningún otro tipo
de interfaz aunque otro tipo pueda existir en un router dado. La interfaz BRI RDSI es un ejemplo de esto. La
cadena entre paréntesis es la abreviatura legal que se puede utilizar en un comando IOS para representar la
interfaz.

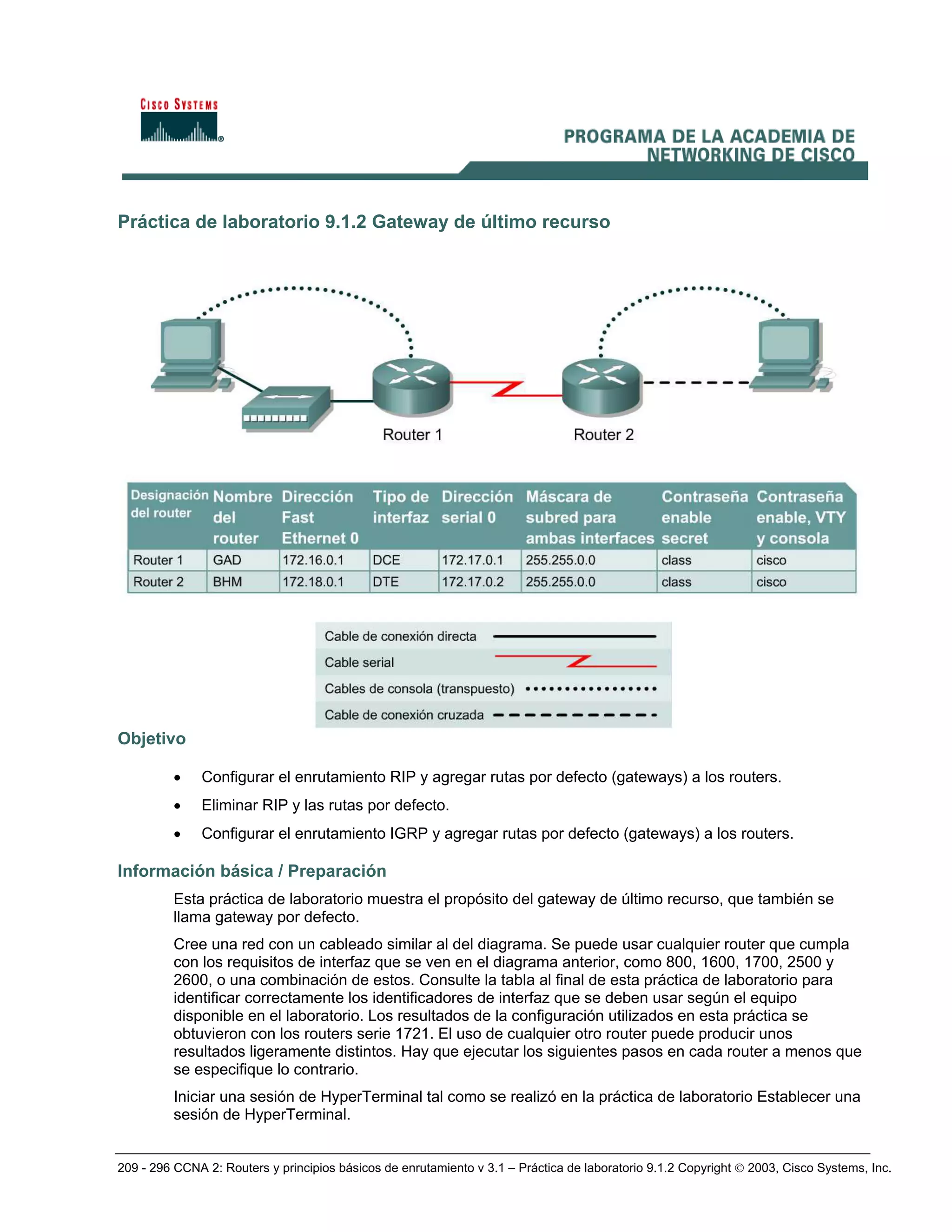

Práctica de laboratorio 9.1.2 Gateway de último recurso
Objetivo
• Configurar el enrutamiento RIP y agregar rutas por defecto (gateways) a los routers.
• Eliminar RIP y las rutas por defecto.
• Configurar el enrutamiento IGRP y agregar rutas por defecto (gateways) a los routers.
Esta práctica de laboratorio muestra el propósito del gateway de último recurso, que también se
llama gateway por defecto.
con los requisitos de interfaz que se ven en el diagrama anterior, como 800, 1600, 1700, 2500 y
2600, o una combinación de estos. Consulte la tabla al final de esta práctica de laboratorio para

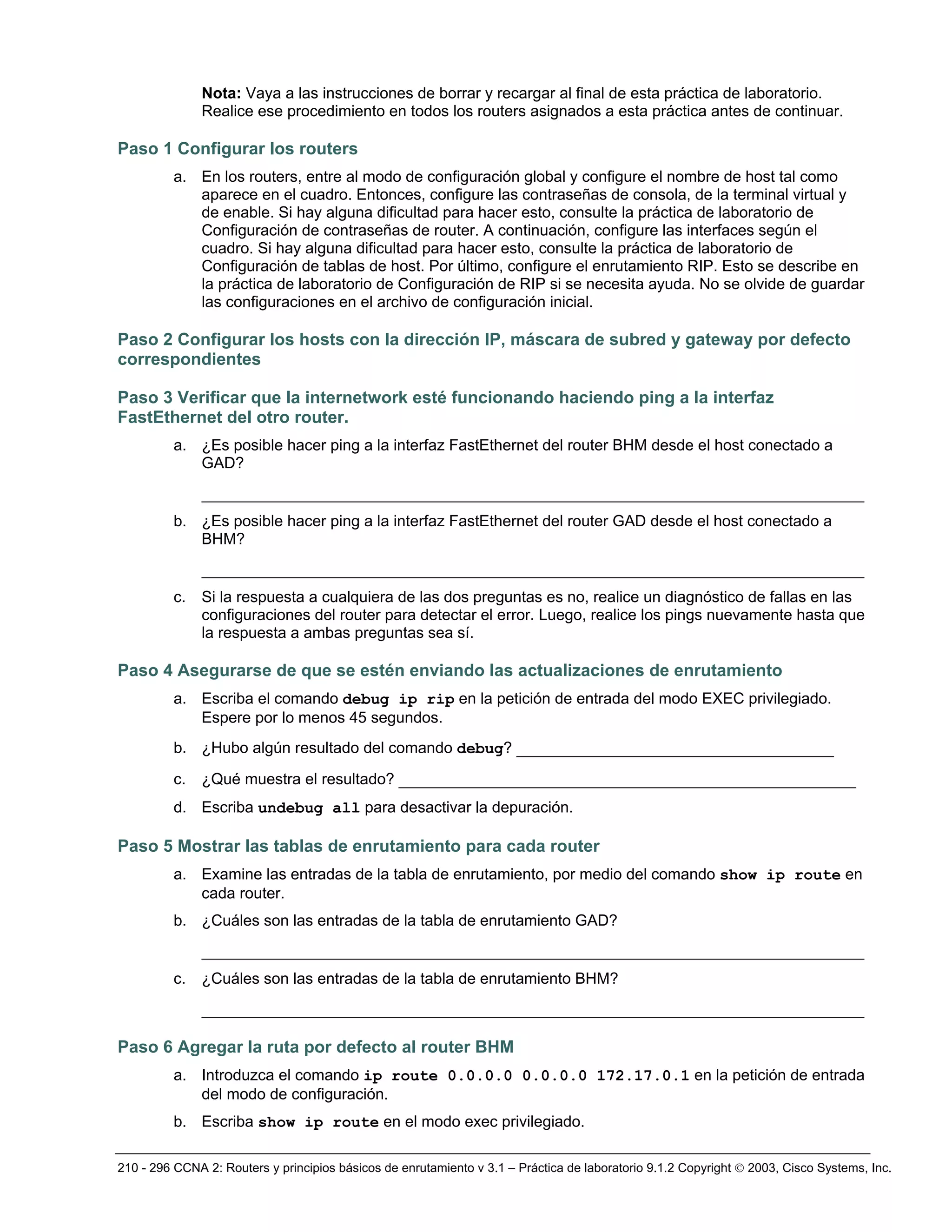

correspondientes
GAD?
_______________________________________________________________________
BHM?
_______________________________________________________________________
c. ¿Qué muestra el resultado? _________________________________________________
d. Escriba undebug all para desactivar la depuración.
cada router.
_______________________________________________________________________
_______________________________________________________________________
Paso 6 Agregar la ruta por defecto al router BHM
a. Introduzca el comando ip route 0.0.0.0 0.0.0.0 172.17.0.1 en la petición de entrada
del modo de configuración.
b. Escriba show ip route en el modo exec privilegiado.

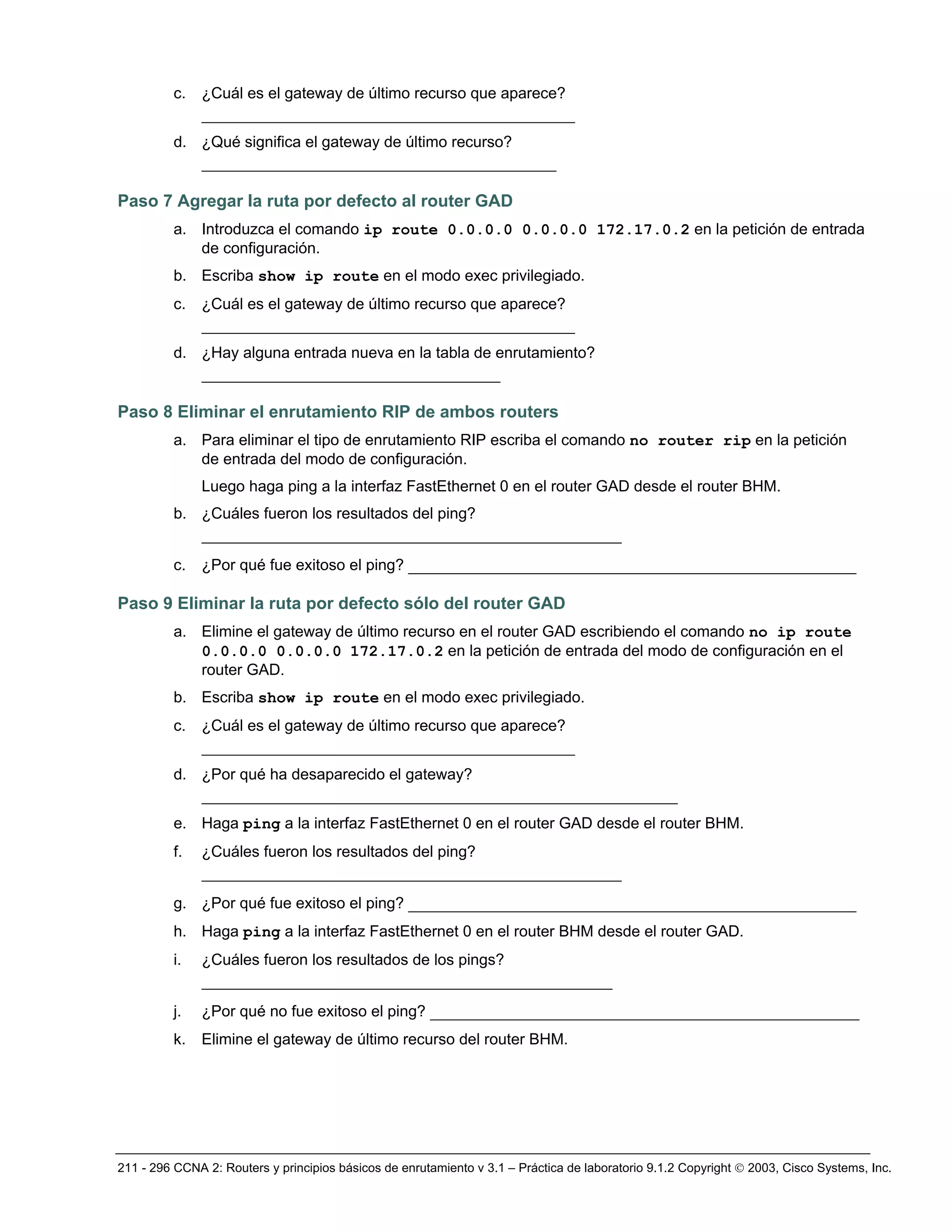

c. ¿Cuál es el gateway de último recurso que aparece?
________________________________________
d. ¿Qué significa el gateway de último recurso?
______________________________________
Paso 7 Agregar la ruta por defecto al router GAD
a. Introduzca el comando ip route 0.0.0.0 0.0.0.0 172.17.0.2 en la petición de entrada
de configuración.
________________________________________
d. ¿Hay alguna entrada nueva en la tabla de enrutamiento?
________________________________
Paso 8 Eliminar el enrutamiento RIP de ambos routers
a. Para eliminar el tipo de enrutamiento RIP escriba el comando no router rip en la petición
de entrada del modo de configuración.
Luego haga ping a la interfaz FastEthernet 0 en el router GAD desde el router BHM.
b. ¿Cuáles fueron los resultados del ping?
_____________________________________________
c. ¿Por qué fue exitoso el ping? ________________________________________________
Paso 9 Eliminar la ruta por defecto sólo del router GAD
a. Elimine el gateway de último recurso en el router GAD escribiendo el comando no ip route
0.0.0.0 0.0.0.0 172.17.0.2 en la petición de entrada del modo de configuración en el
router GAD.
________________________________________
d. ¿Por qué ha desaparecido el gateway?
___________________________________________________
e. Haga ping a la interfaz FastEthernet 0 en el router GAD desde el router BHM.
f. ¿Cuáles fueron los resultados del ping?
_____________________________________________
g. ¿Por qué fue exitoso el ping? ________________________________________________
h. Haga ping a la interfaz FastEthernet 0 en el router BHM desde el router GAD.
i. ¿Cuáles fueron los resultados de los pings?
____________________________________________
j. ¿Por qué no fue exitoso el ping? ______________________________________________
k. Elimine el gateway de último recurso del router BHM.

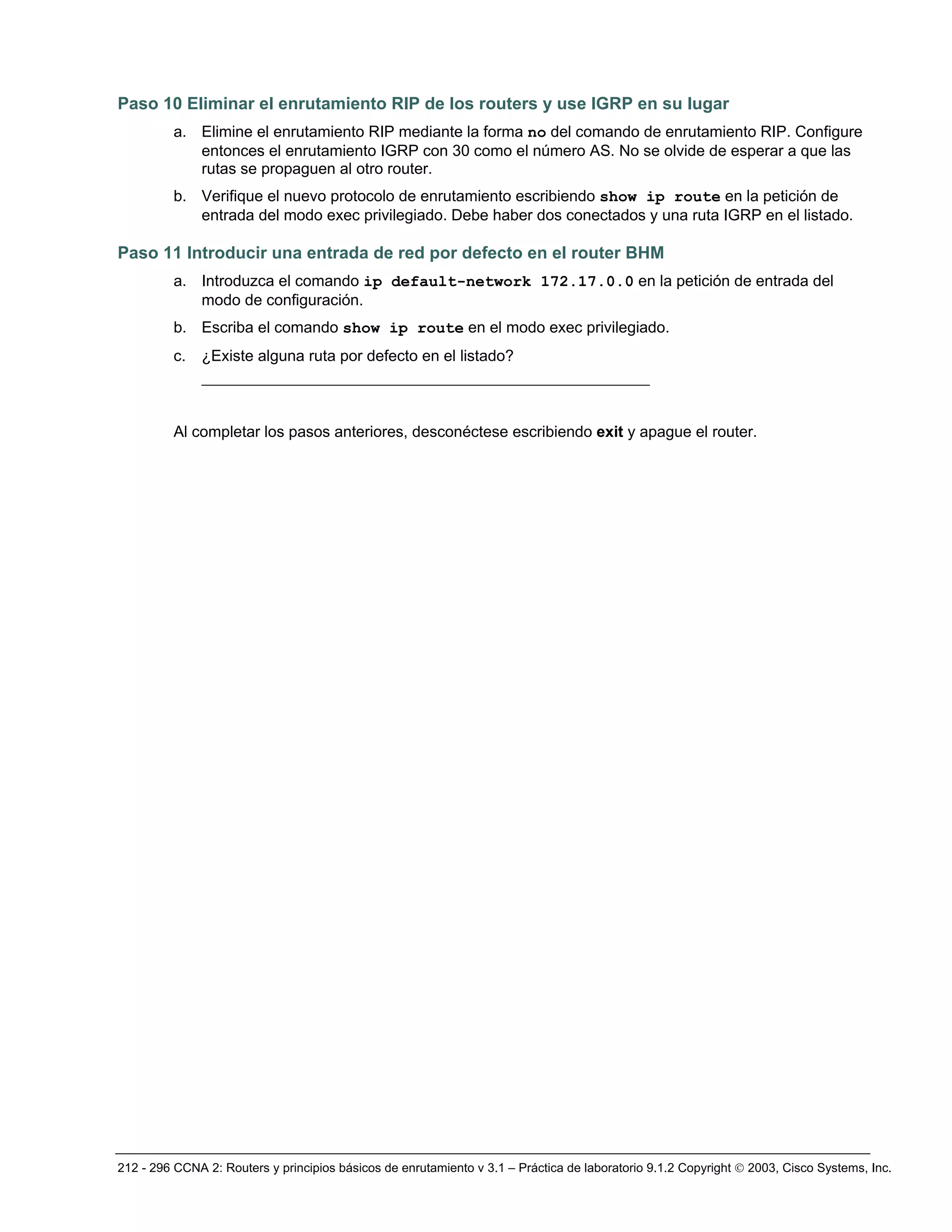

Paso 10 Eliminar el enrutamiento RIP de los routers y use IGRP en su lugar
a. Elimine el enrutamiento RIP mediante la forma no del comando de enrutamiento RIP. Configure
entonces el enrutamiento IGRP con 30 como el número AS. No se olvide de esperar a que las
rutas se propaguen al otro router.
b. Verifique el nuevo protocolo de enrutamiento escribiendo show ip route en la petición de
entrada del modo exec privilegiado. Debe haber dos conectados y una ruta IGRP en el listado.
Paso 11 Introducir una entrada de red por defecto en el router BHM
a. Introduzca el comando ip default-network 172.17.0.0 en la petición de entrada del
modo de configuración.
b. Escriba el comando show ip route en el modo exec privilegiado.
c. ¿Existe alguna ruta por defecto en el listado?
________________________________________________

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

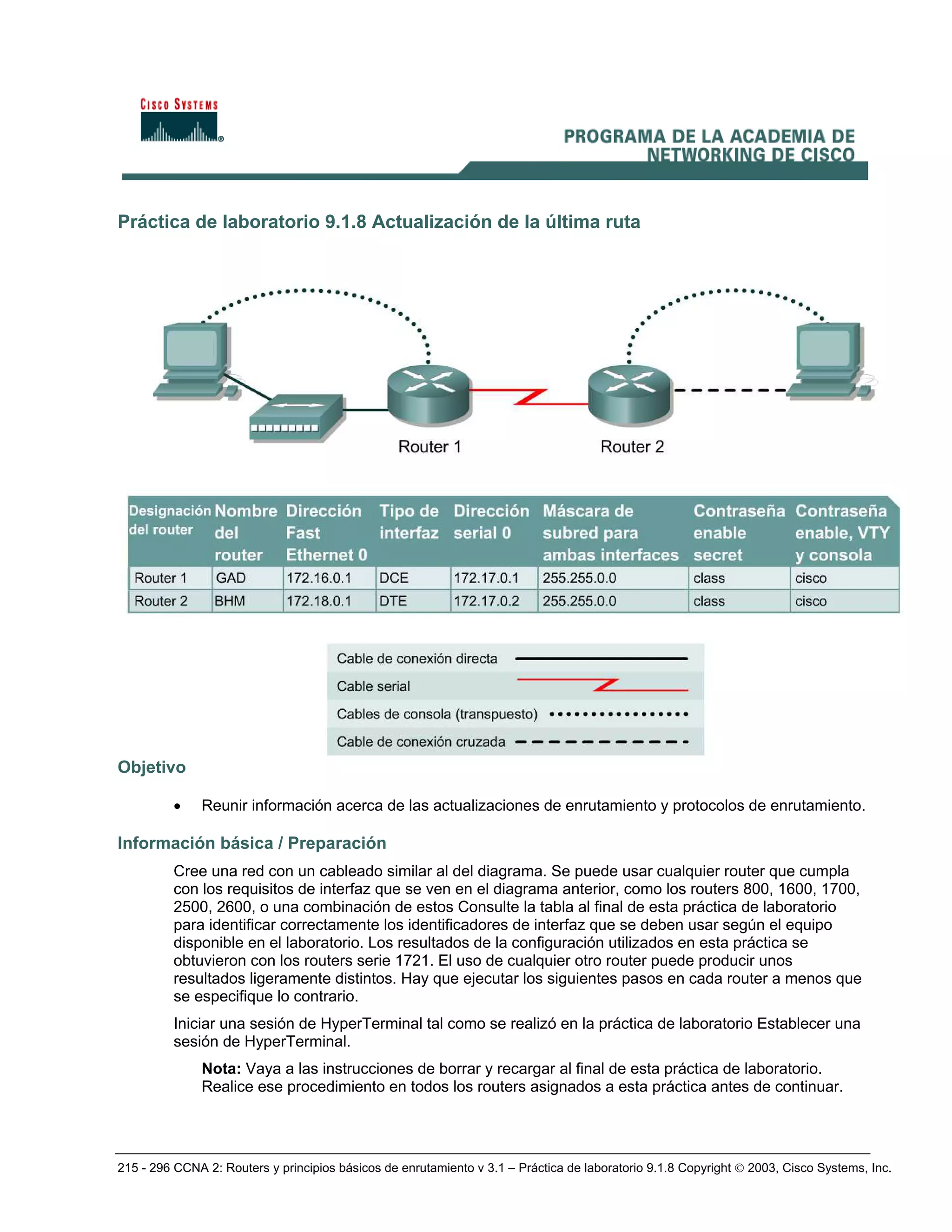

Práctica de laboratorio 9.1.8 Actualización de la última ruta
Objetivo
• Reunir información acerca de las actualizaciones de enrutamiento y protocolos de enrutamiento.

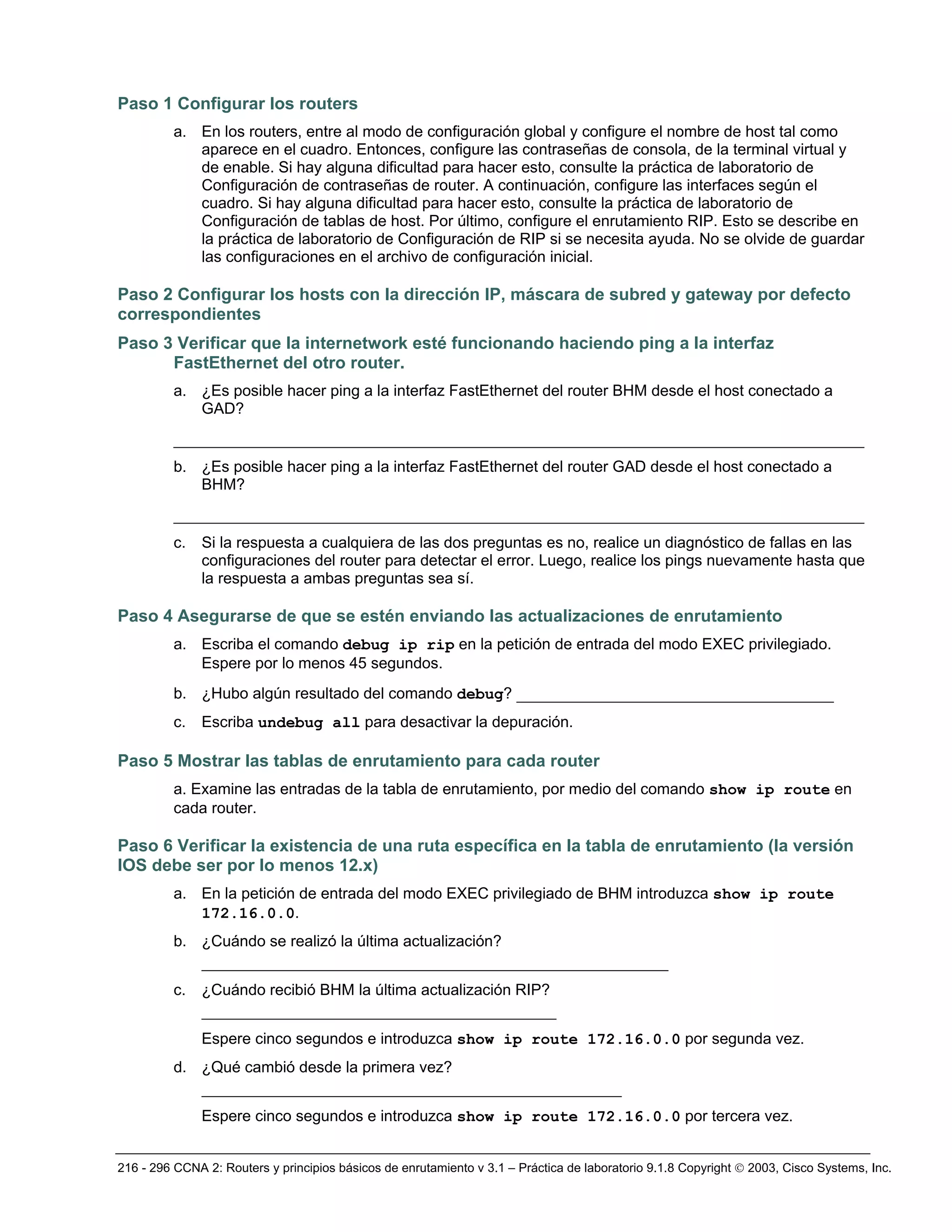

correspondientes
GAD?
__________________________________________________________________________
BHM?
__________________________________________________________________________
c. Escriba undebug all para desactivar la depuración.
cada router.
Paso 6 Verificar la existencia de una ruta específica en la tabla de enrutamiento (la versión
IOS debe ser por lo menos 12.x)
a. En la petición de entrada del modo EXEC privilegiado de BHM introduzca show ip route
172.16.0.0.
b. ¿Cuándo se realizó la última actualización?
__________________________________________________
c. ¿Cuándo recibió BHM la última actualización RIP?
______________________________________
Espere cinco segundos e introduzca show ip route 172.16.0.0 por segunda vez.
d. ¿Qué cambió desde la primera vez?
_____________________________________________
Espere cinco segundos e introduzca show ip route 172.16.0.0 por tercera vez.

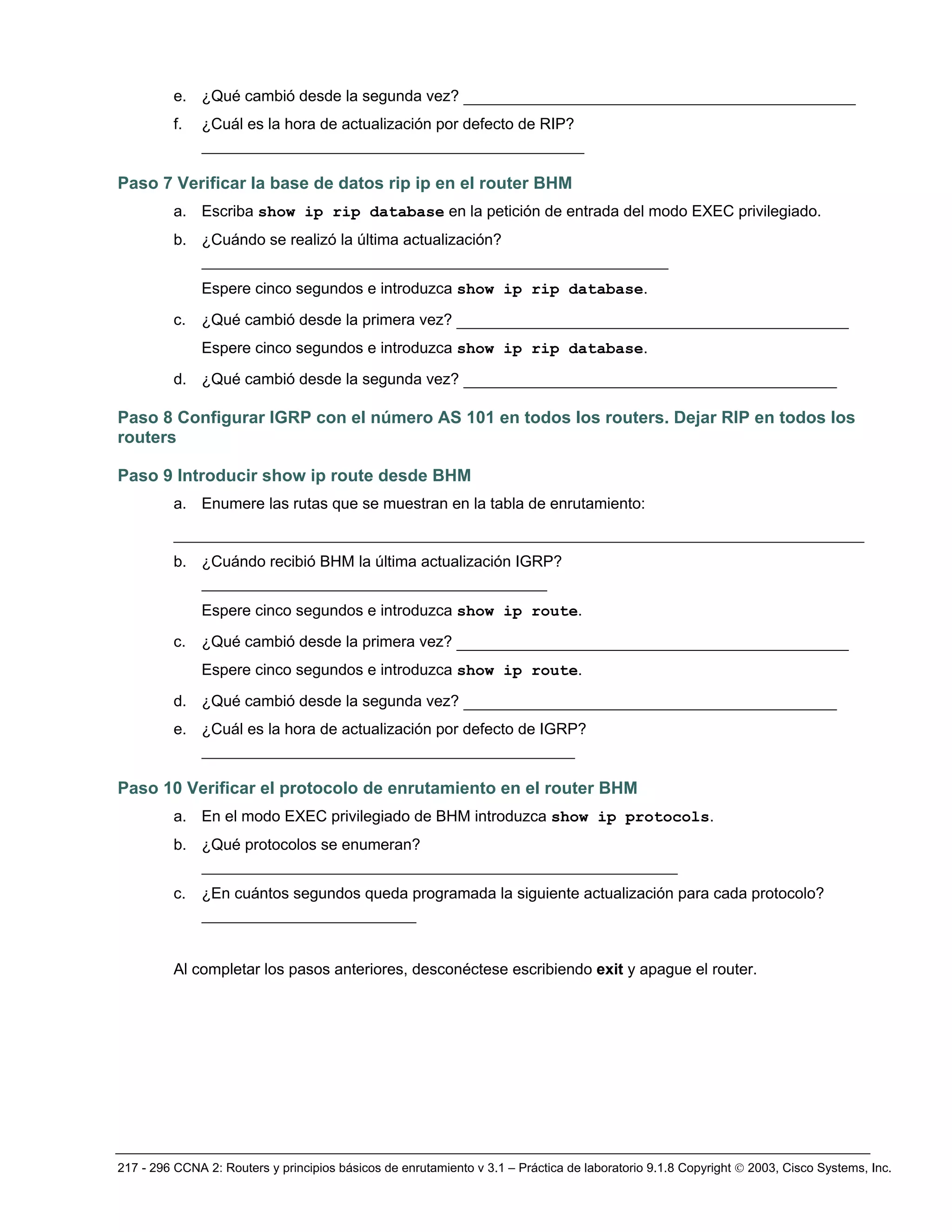

e. ¿Qué cambió desde la segunda vez? __________________________________________
f. ¿Cuál es la hora de actualización por defecto de RIP?
_________________________________________
Paso 7 Verificar la base de datos rip ip en el router BHM
a. Escriba show ip rip database en la petición de entrada del modo EXEC privilegiado.
b. ¿Cuándo se realizó la última actualización?
__________________________________________________
Espere cinco segundos e introduzca show ip rip database.
c. ¿Qué cambió desde la primera vez? __________________________________________
Espere cinco segundos e introduzca show ip rip database.
d. ¿Qué cambió desde la segunda vez? ________________________________________
Paso 8 Configurar IGRP con el número AS 101 en todos los routers. Dejar RIP en todos los
routers
Paso 9 Introducir show ip route desde BHM
a. Enumere las rutas que se muestran en la tabla de enrutamiento:
__________________________________________________________________________
b. ¿Cuándo recibió BHM la última actualización IGRP?
_____________________________________
Espere cinco segundos e introduzca show ip route.
c. ¿Qué cambió desde la primera vez? __________________________________________
Espere cinco segundos e introduzca show ip route.
d. ¿Qué cambió desde la segunda vez? ________________________________________
e. ¿Cuál es la hora de actualización por defecto de IGRP?
________________________________________
Paso 10 Verificar el protocolo de enrutamiento en el router BHM
a. En el modo EXEC privilegiado de BHM introduzca show ip protocols.
b. ¿Qué protocolos se enumeran?
___________________________________________________
c. ¿En cuántos segundos queda programada la siguiente actualización para cada protocolo?
_______________________

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

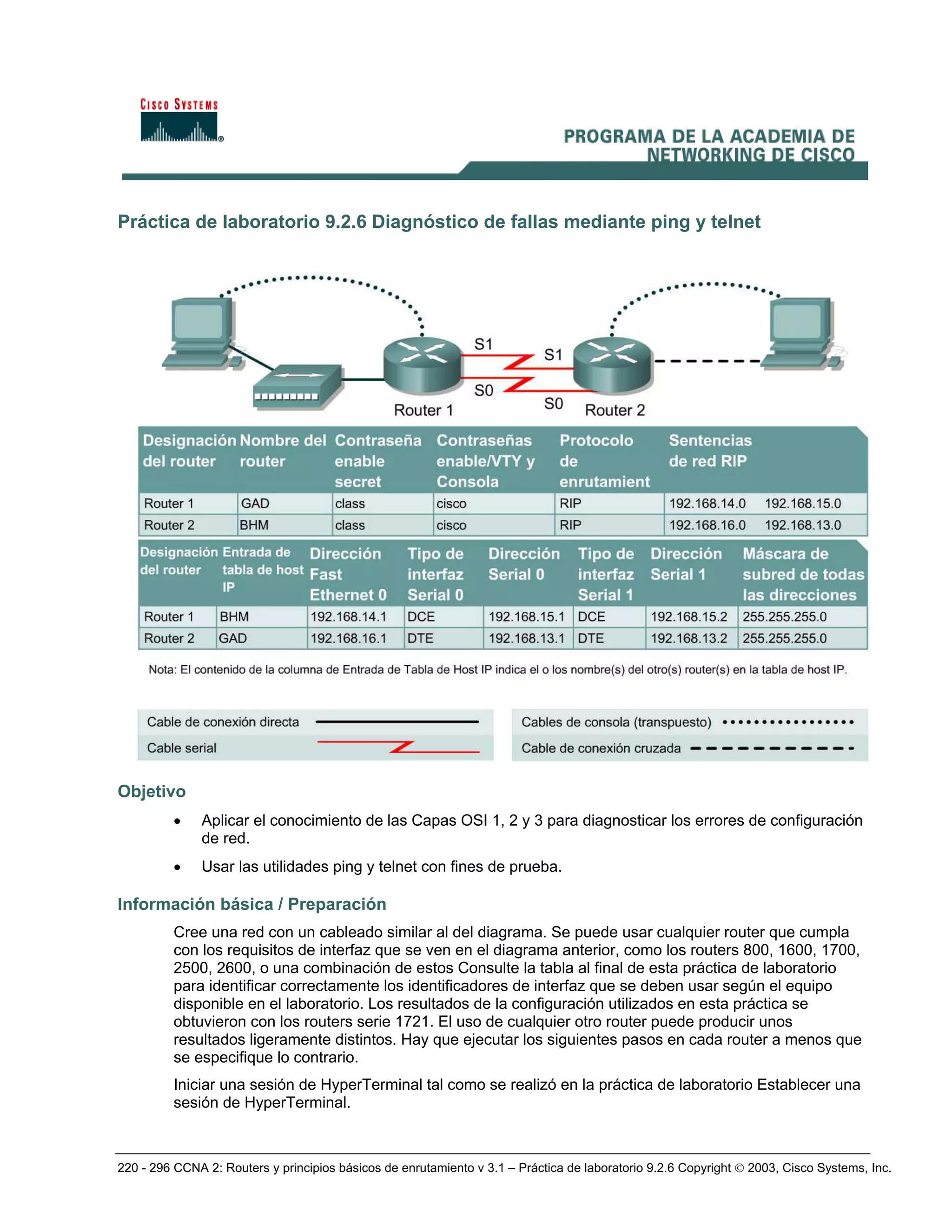

Práctica de laboratorio 9.2.6 Diagnóstico de fallas mediante ping y telnet
Objetivo
• Aplicar el conocimiento de las Capas OSI 1, 2 y 3 para diagnosticar los errores de configuración
de red.
• Usar las utilidades ping y telnet con fines de prueba.

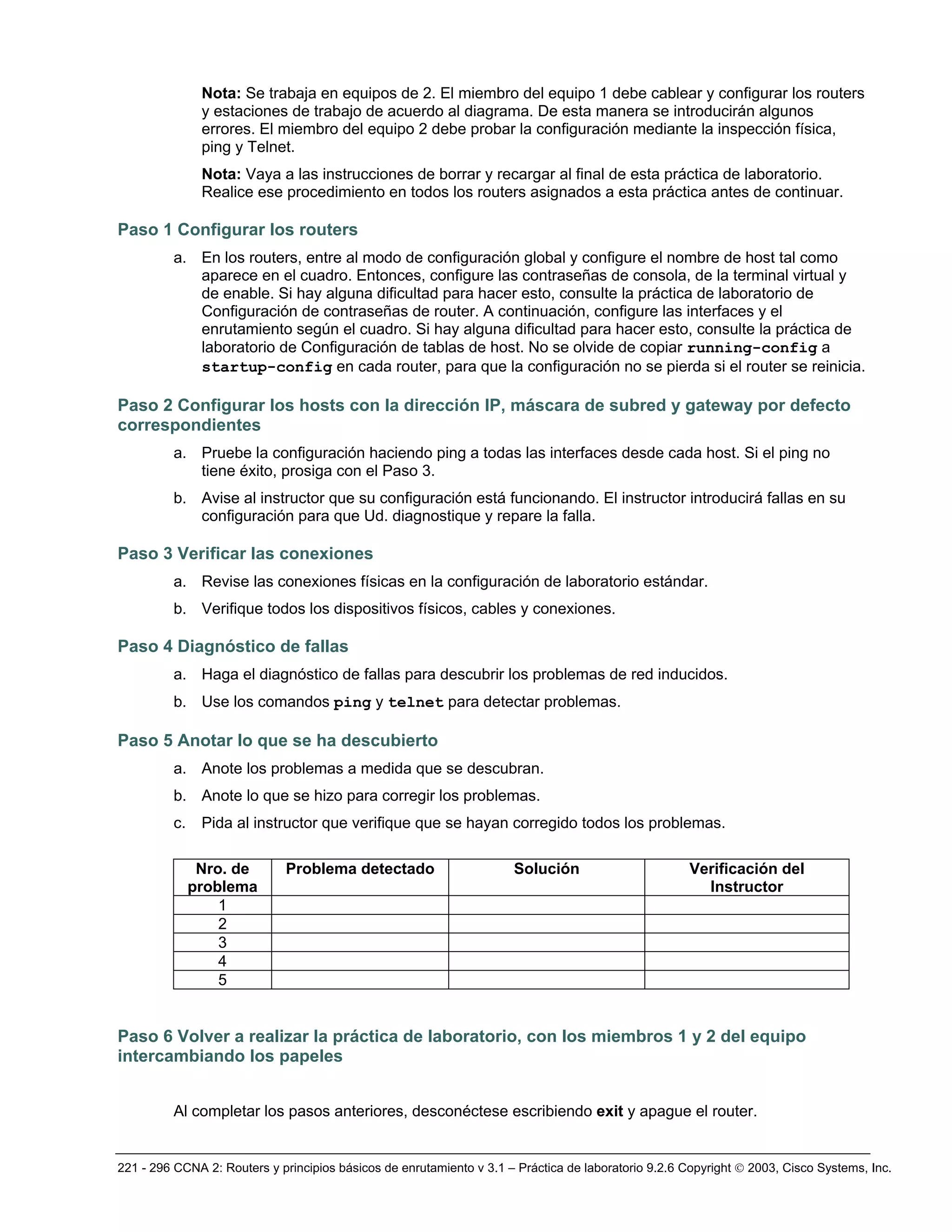

Nota: Se trabaja en equipos de 2. El miembro del equipo 1 debe cablear y configurar los routers
y estaciones de trabajo de acuerdo al diagrama. De esta manera se introducirán algunos
errores. El miembro del equipo 2 debe probar la configuración mediante la inspección física,
ping y Telnet.
correspondientes
tiene éxito, prosiga con el Paso 3.
b. Avise al instructor que su configuración está funcionando. El instructor introducirá fallas en su
configuración para que Ud. diagnostique y repare la falla.
Paso 3 Verificar las conexiones
a. Revise las conexiones físicas en la configuración de laboratorio estándar.
b. Verifique todos los dispositivos físicos, cables y conexiones.
Paso 4 Diagnóstico de fallas
a. Haga el diagnóstico de fallas para descubrir los problemas de red inducidos.
b. Use los comandos ping y telnet para detectar problemas.
Paso 5 Anotar lo que se ha descubierto
a. Anote los problemas a medida que se descubran.
b. Anote lo que se hizo para corregir los problemas.
c. Pida al instructor que verifique que se hayan corregido todos los problemas.
Nro. de
problema
Problema detectado Solución Verificación del
Instructor
1
2
3
4
5
Paso 6 Volver a realizar la práctica de laboratorio, con los miembros 1 y 2 del equipo
intercambiando los papeles

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

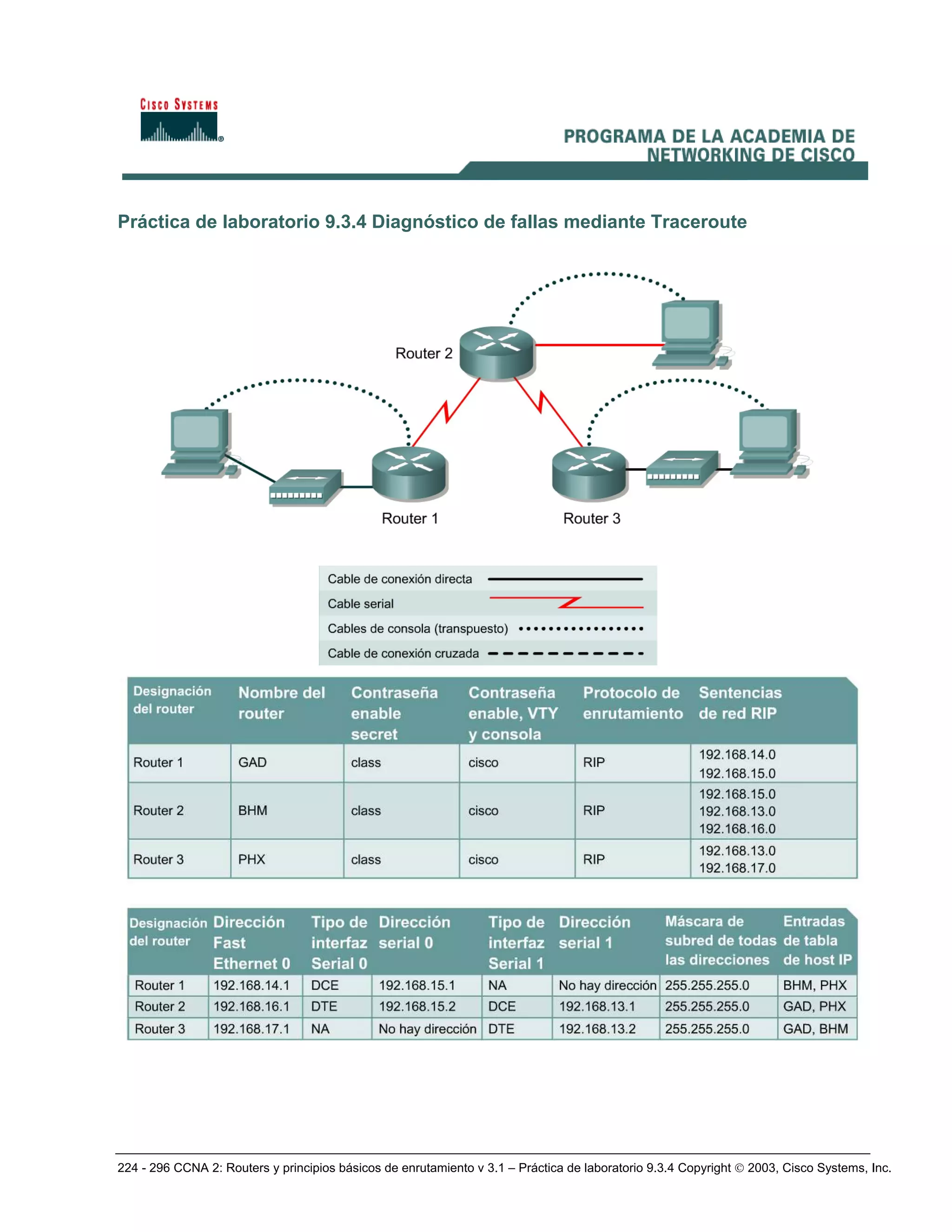

Práctica de laboratorio 9.3.4 Diagnóstico de fallas mediante Traceroute

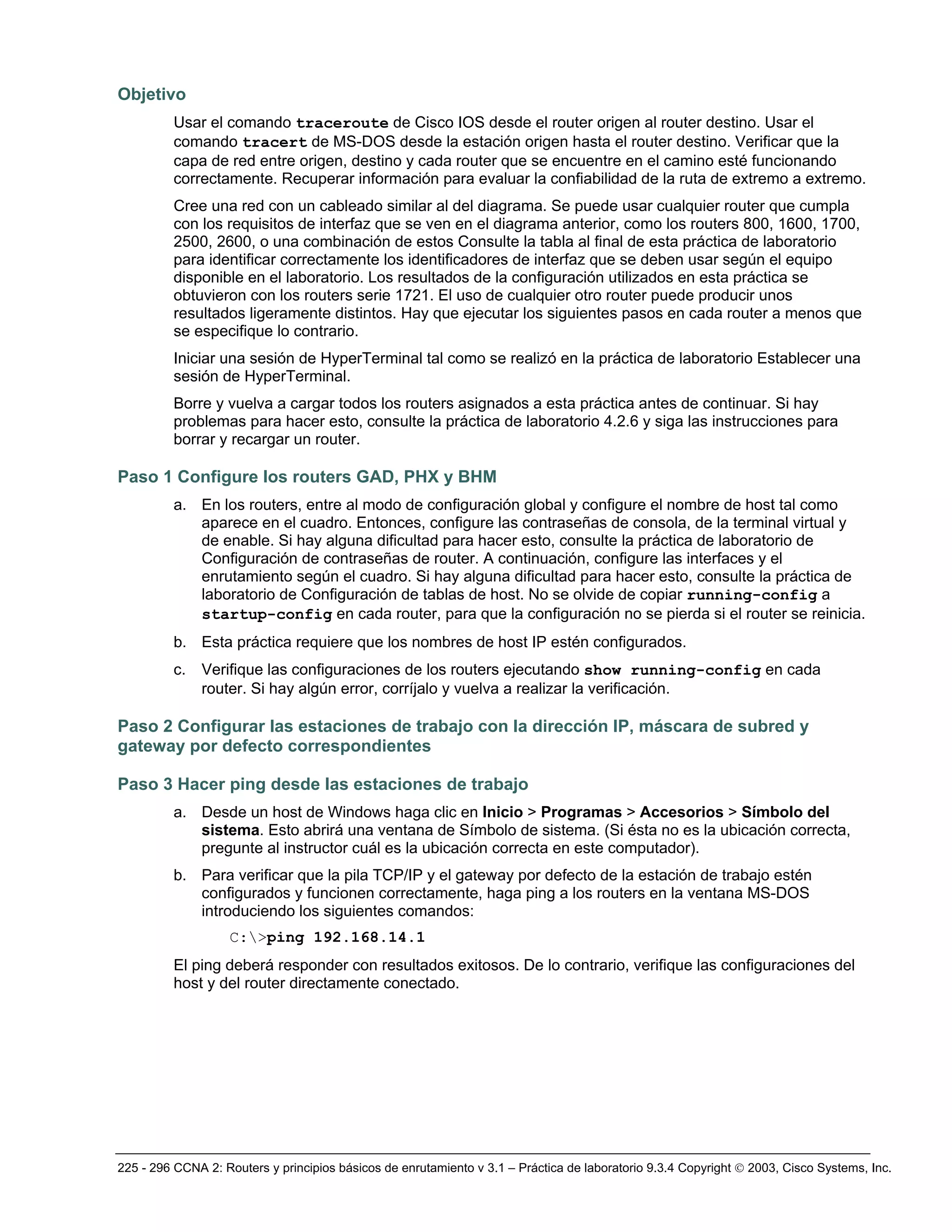

Objetivo
Usar el comando traceroute de Cisco IOS desde el router origen al router destino. Usar el
comando tracert de MS-DOS desde la estación origen hasta el router destino. Verificar que la
capa de red entre origen, destino y cada router que se encuentre en el camino esté funcionando
correctamente. Recuperar información para evaluar la confiabilidad de la ruta de extremo a extremo.
Borre y vuelva a cargar todos los routers asignados a esta práctica antes de continuar. Si hay
problemas para hacer esto, consulte la práctica de laboratorio 4.2.6 y siga las instrucciones para
borrar y recargar un router.
Paso 1 Configure los routers GAD, PHX y BHM
b. Esta práctica requiere que los nombres de host IP estén configurados.
Paso 2 Configurar las estaciones de trabajo con la dirección IP, máscara de subred y
gateway por defecto correspondientes
Paso 3 Hacer ping desde las estaciones de trabajo
sistema. Esto abrirá una ventana de Símbolo de sistema. (Si ésta no es la ubicación correcta,
pregunte al instructor cuál es la ubicación correcta en este computador).
b. Para verificar que la pila TCP/IP y el gateway por defecto de la estación de trabajo estén
configurados y funcionen correctamente, haga ping a los routers en la ventana MS-DOS
introduciendo los siguientes comandos:
C:>ping 192.168.14.1
El ping deberá responder con resultados exitosos. De lo contrario, verifique las configuraciones del
host y del router directamente conectado.

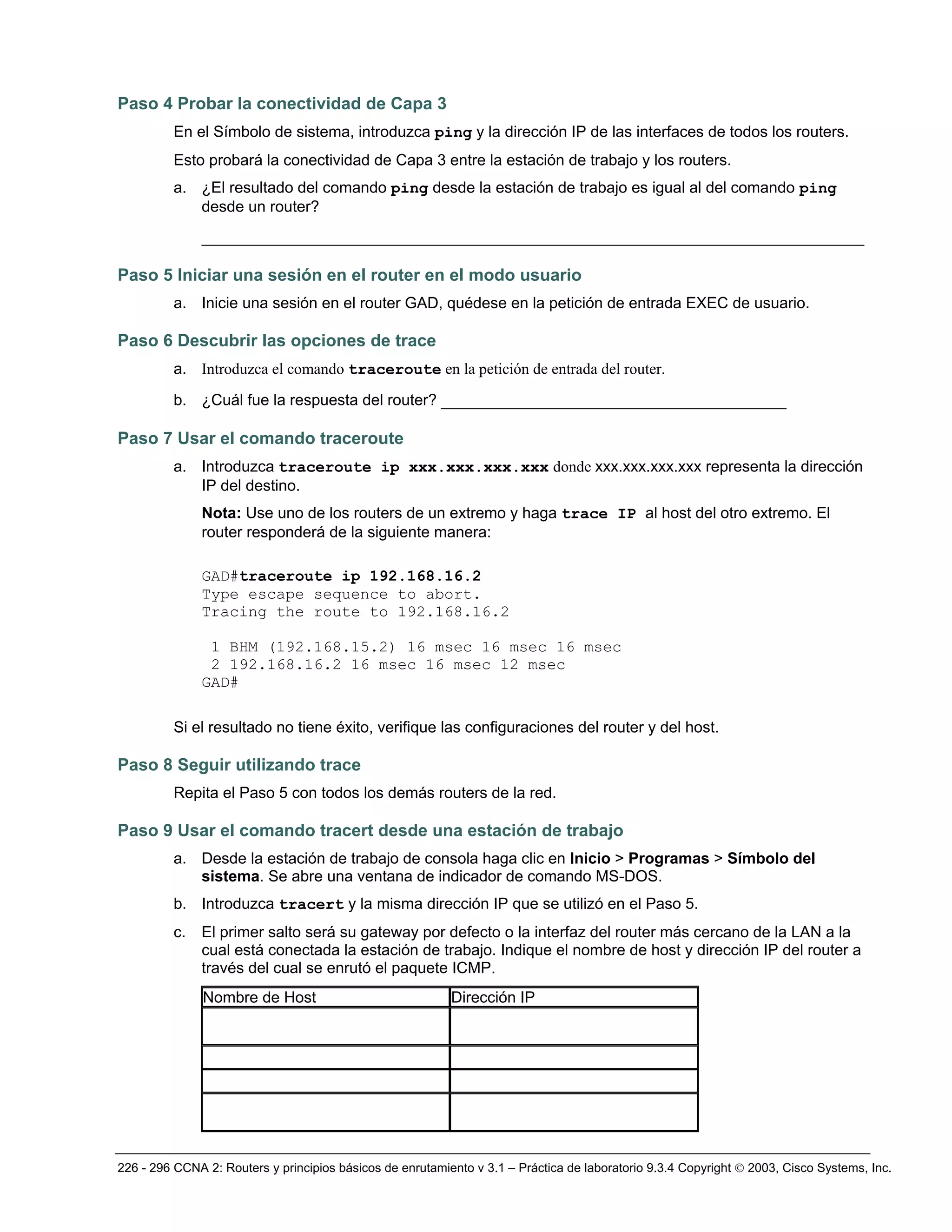

En el Símbolo de sistema, introduzca ping y la dirección IP de las interfaces de todos los routers.
a. ¿El resultado del comando ping desde la estación de trabajo es igual al del comando ping
desde un router?
_______________________________________________________________________
a. Inicie una sesión en el router GAD, quédese en la petición de entrada EXEC de usuario.
Paso 6 Descubrir las opciones de trace
a. Introduzca el comando traceroute en la petición de entrada del router.
b. ¿Cuál fue la respuesta del router? _____________________________________
Paso 7 Usar el comando traceroute
a. Introduzca traceroute ip xxx.xxx.xxx.xxx donde xxx.xxx.xxx.xxx representa la dirección
IP del destino.
Nota: Use uno de los routers de un extremo y haga trace IP al host del otro extremo. El
router responderá de la siguiente manera:
GAD#traceroute ip 192.168.16.2
Tracing the route to 192.168.16.2
1 BHM (192.168.15.2) 16 msec 16 msec 16 msec
2 192.168.16.2 16 msec 16 msec 12 msec
GAD#
Si el resultado no tiene éxito, verifique las configuraciones del router y del host.
Paso 8 Seguir utilizando trace
Repita el Paso 5 con todos los demás routers de la red.
Paso 9 Usar el comando tracert desde una estación de trabajo
a. Desde la estación de trabajo de consola haga clic en Inicio > Programas > Símbolo del
sistema. Se abre una ventana de indicador de comando MS-DOS.
b. Introduzca tracert y la misma dirección IP que se utilizó en el Paso 5.
c. El primer salto será su gateway por defecto o la interfaz del router más cercano de la LAN a la
cual está conectada la estación de trabajo. Indique el nombre de host y dirección IP del router a
través del cual se enrutó el paquete ICMP.
Nombre de Host Dirección IP

d. Existe una entrada adicional en el resultado del comando traceroute cuando se realiza el
rastreo desde el Símbolo de sistema del computador al host destino.
¿Por qué?
__________________________________________________________________

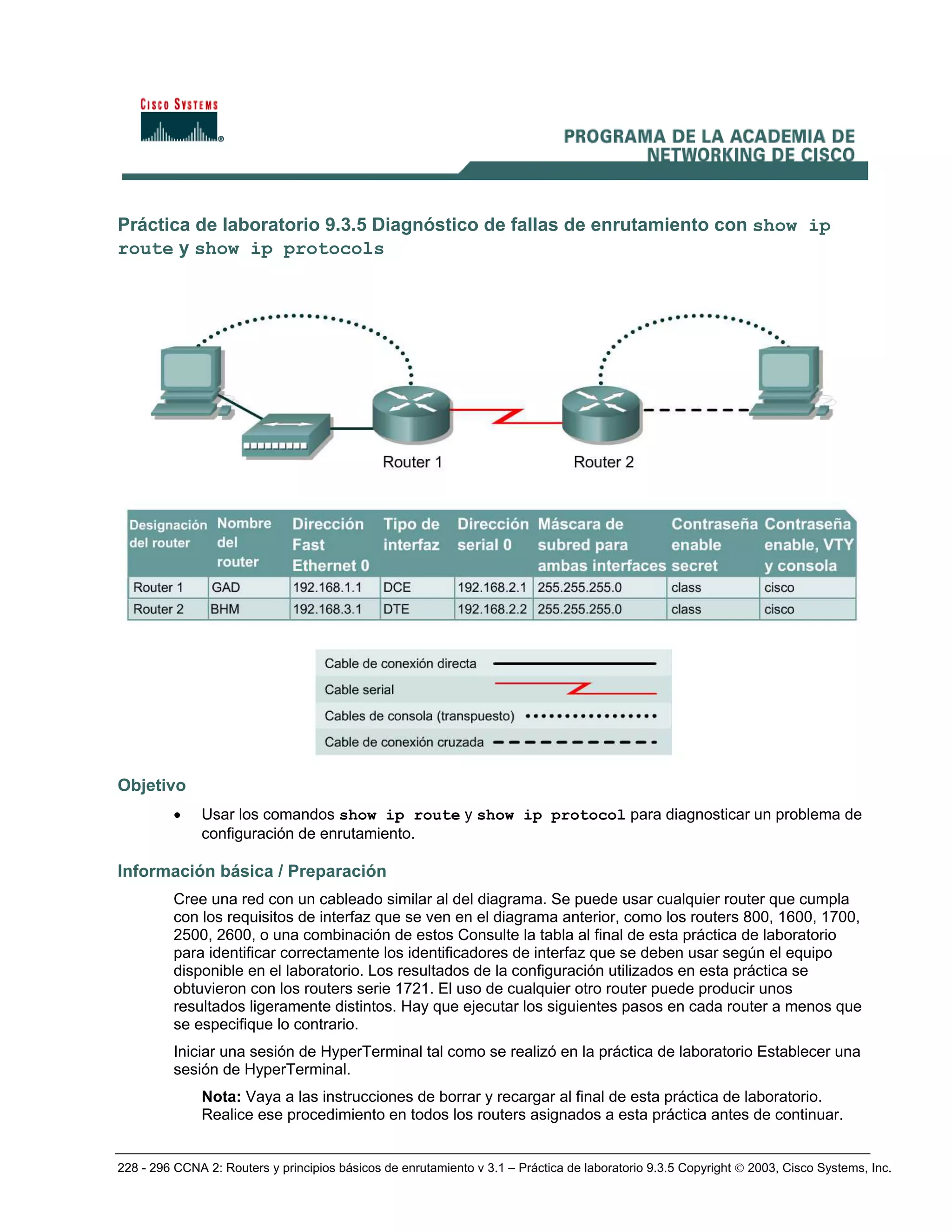

Práctica de laboratorio 9.3.5 Diagnóstico de fallas de enrutamiento con show ip
route y show ip protocols
Objetivo
• Usar los comandos show ip route y show ip protocol para diagnosticar un problema de
configuración de enrutamiento.

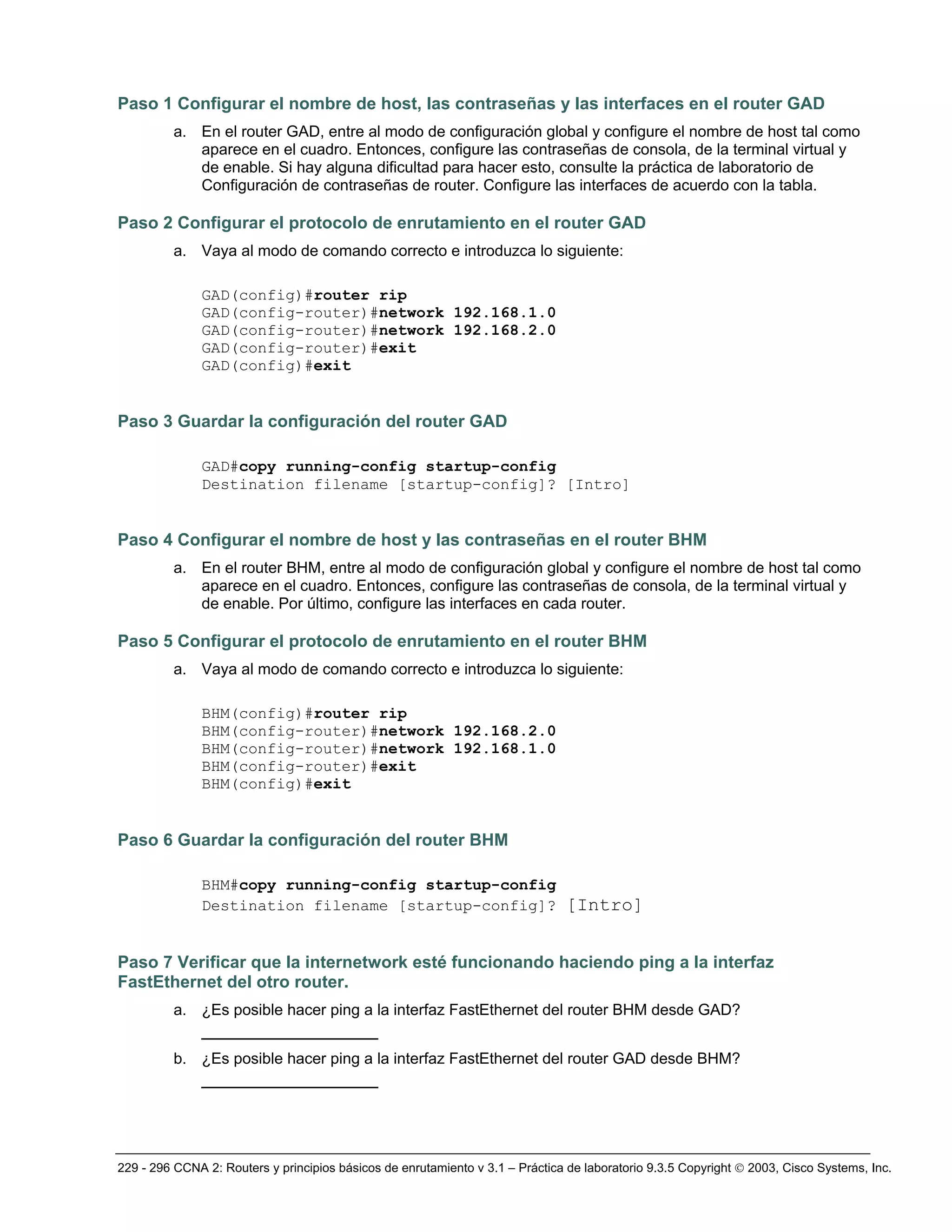

Paso 1 Configurar el nombre de host, las contraseñas y las interfaces en el router GAD
a. En el router GAD, entre al modo de configuración global y configure el nombre de host tal como
Configuración de contraseñas de router. Configure las interfaces de acuerdo con la tabla.
a. Vaya al modo de comando correcto e introduzca lo siguiente:
GAD(config)#exit
Paso 4 Configurar el nombre de host y las contraseñas en el router BHM
a. En el router BHM, entre al modo de configuración global y configure el nombre de host tal como
de enable. Por último, configure las interfaces en cada router.
BHM(config)#exit
a. ¿Es posible hacer ping a la interfaz FastEthernet del router BHM desde GAD?
_________________
b. ¿Es posible hacer ping a la interfaz FastEthernet del router GAD desde BHM?
_________________

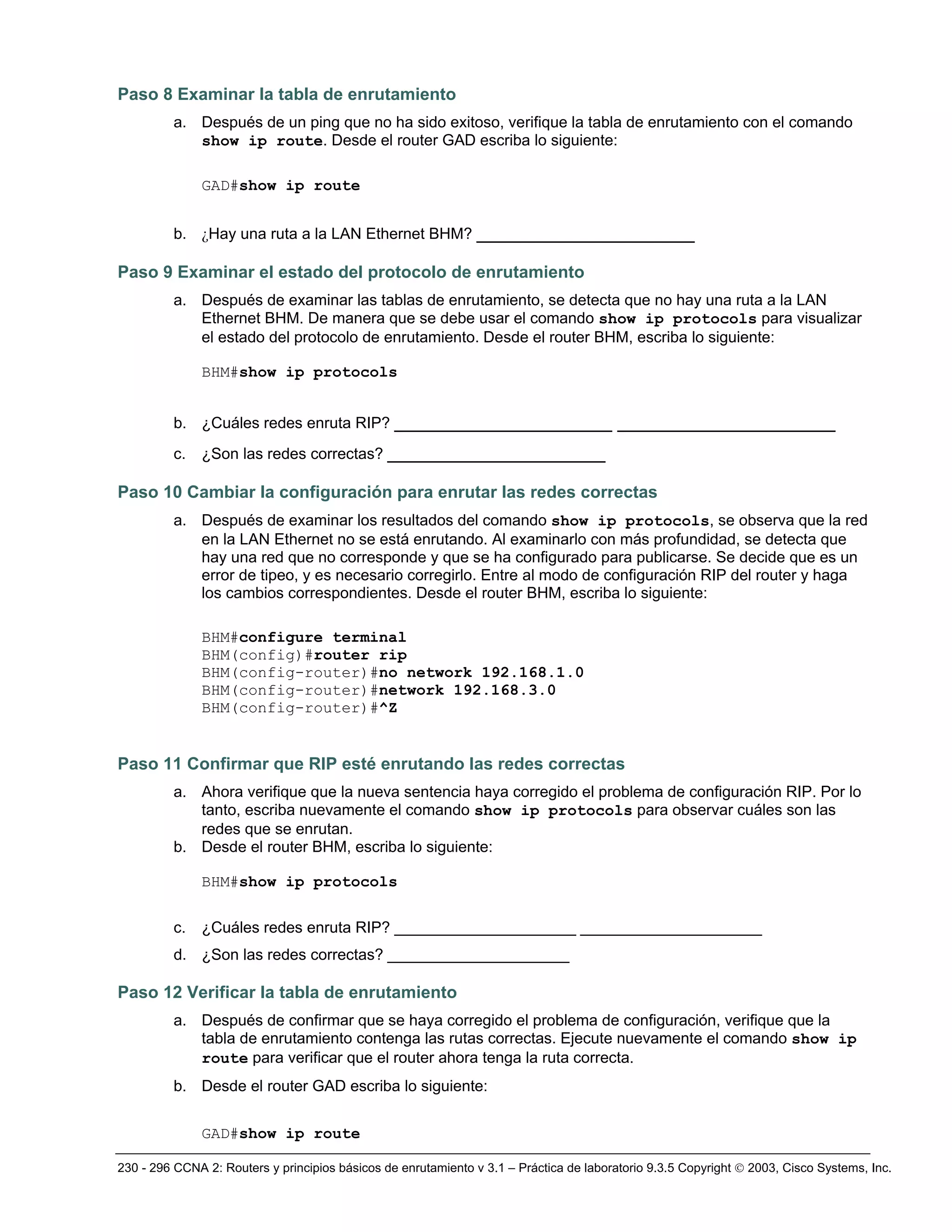

Paso 8 Examinar la tabla de enrutamiento
a. Después de un ping que no ha sido exitoso, verifique la tabla de enrutamiento con el comando
show ip route. Desde el router GAD escriba lo siguiente:
GAD#show ip route
b. ¿Hay una ruta a la LAN Ethernet BHM? _____________________
Paso 9 Examinar el estado del protocolo de enrutamiento
a. Después de examinar las tablas de enrutamiento, se detecta que no hay una ruta a la LAN
Ethernet BHM. De manera que se debe usar el comando show ip protocols para visualizar
el estado del protocolo de enrutamiento. Desde el router BHM, escriba lo siguiente:
BHM#show ip protocols
b. ¿Cuáles redes enruta RIP? _____________________ _____________________
c. ¿Son las redes correctas? _____________________
Paso 10 Cambiar la configuración para enrutar las redes correctas
a. Después de examinar los resultados del comando show ip protocols, se observa que la red
en la LAN Ethernet no se está enrutando. Al examinarlo con más profundidad, se detecta que
hay una red que no corresponde y que se ha configurado para publicarse. Se decide que es un
error de tipeo, y es necesario corregirlo. Entre al modo de configuración RIP del router y haga
los cambios correspondientes. Desde el router BHM, escriba lo siguiente:
BHM#configure terminal
BHM(config-router)#no network 192.168.1.0
BHM(config-router)#^Z
Paso 11 Confirmar que RIP esté enrutando las redes correctas
a. Ahora verifique que la nueva sentencia haya corregido el problema de configuración RIP. Por lo
tanto, escriba nuevamente el comando show ip protocols para observar cuáles son las
redes que se enrutan.
b. Desde el router BHM, escriba lo siguiente:
BHM#show ip protocols
c. ¿Cuáles redes enruta RIP? _____________________ _____________________
d. ¿Son las redes correctas? _____________________
Paso 12 Verificar la tabla de enrutamiento
a. Después de confirmar que se haya corregido el problema de configuración, verifique que la
tabla de enrutamiento contenga las rutas correctas. Ejecute nuevamente el comando show ip
route para verificar que el router ahora tenga la ruta correcta.
b. Desde el router GAD escriba lo siguiente:
GAD#show ip route

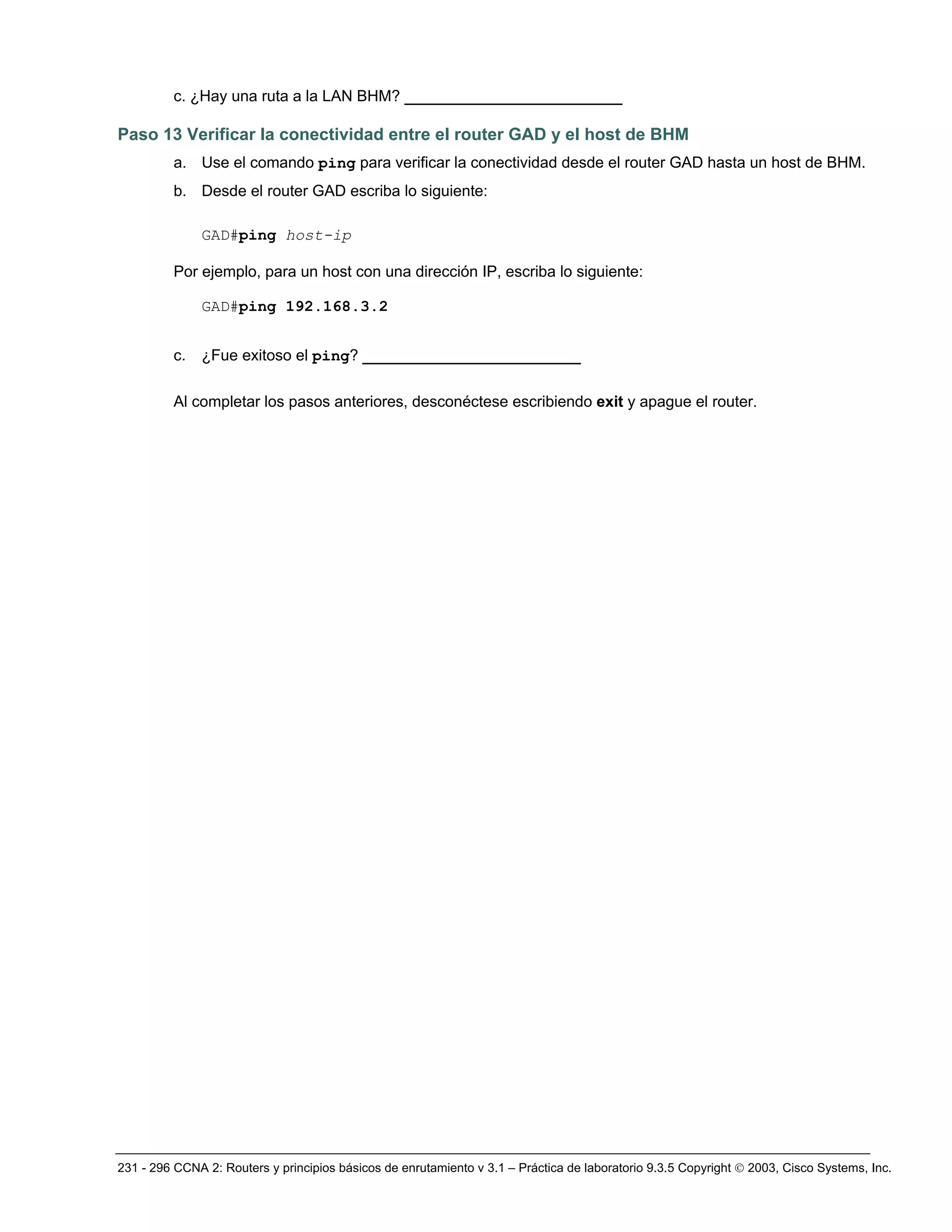

c. ¿Hay una ruta a la LAN BHM? _____________________
Paso 13 Verificar la conectividad entre el router GAD y el host de BHM
a. Use el comando ping para verificar la conectividad desde el router GAD hasta un host de BHM.
b. Desde el router GAD escriba lo siguiente:
GAD#ping host-ip
Por ejemplo, para un host con una dirección IP, escriba lo siguiente:
GAD#ping 192.168.3.2
c. ¿Fue exitoso el ping? _____________________

Router>enable
[confirm]
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

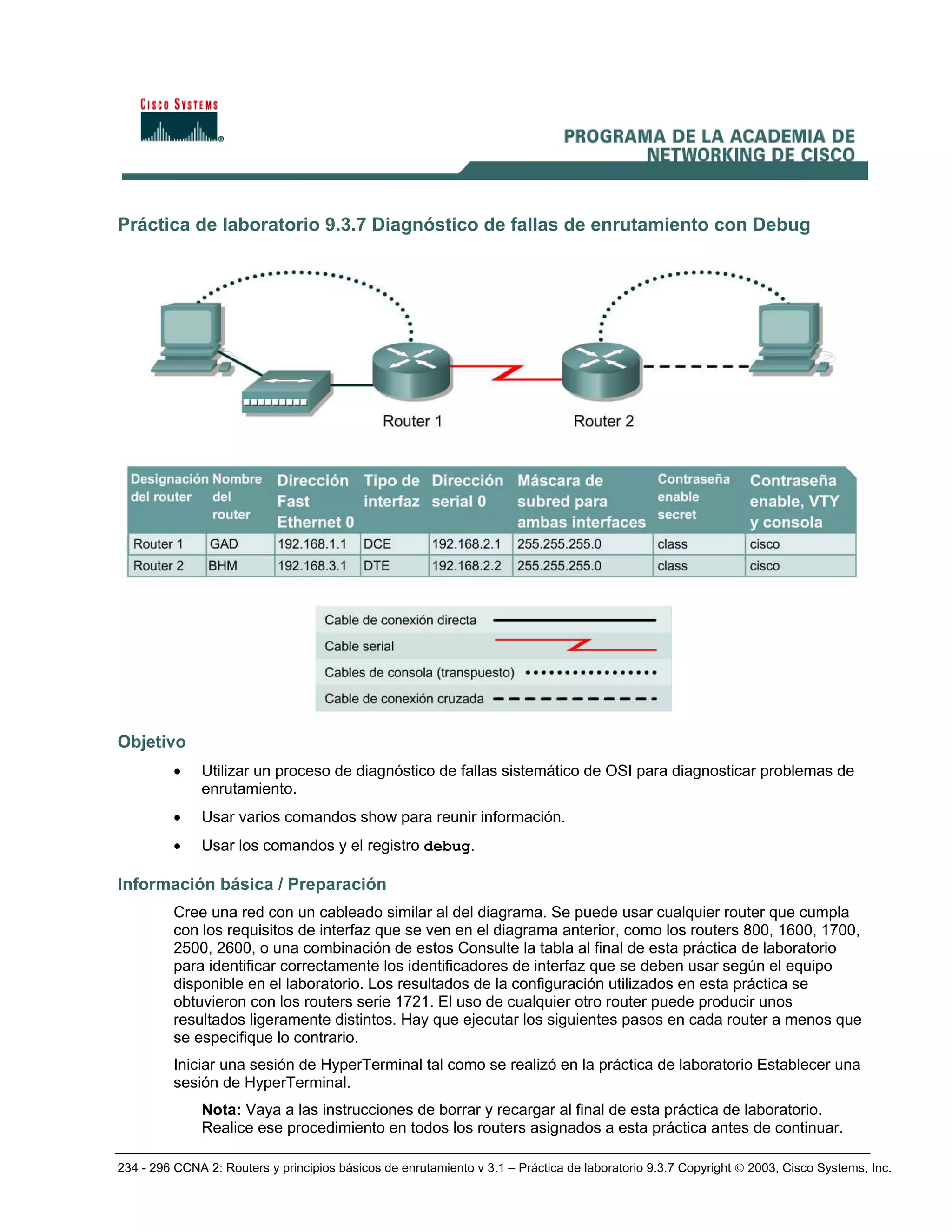

Práctica de laboratorio 9.3.7 Diagnóstico de fallas de enrutamiento con Debug
Objetivo
• Utilizar un proceso de diagnóstico de fallas sistemático de OSI para diagnosticar problemas de
enrutamiento.
• Usar varios comandos show para reunir información.
• Usar los comandos y el registro debug.

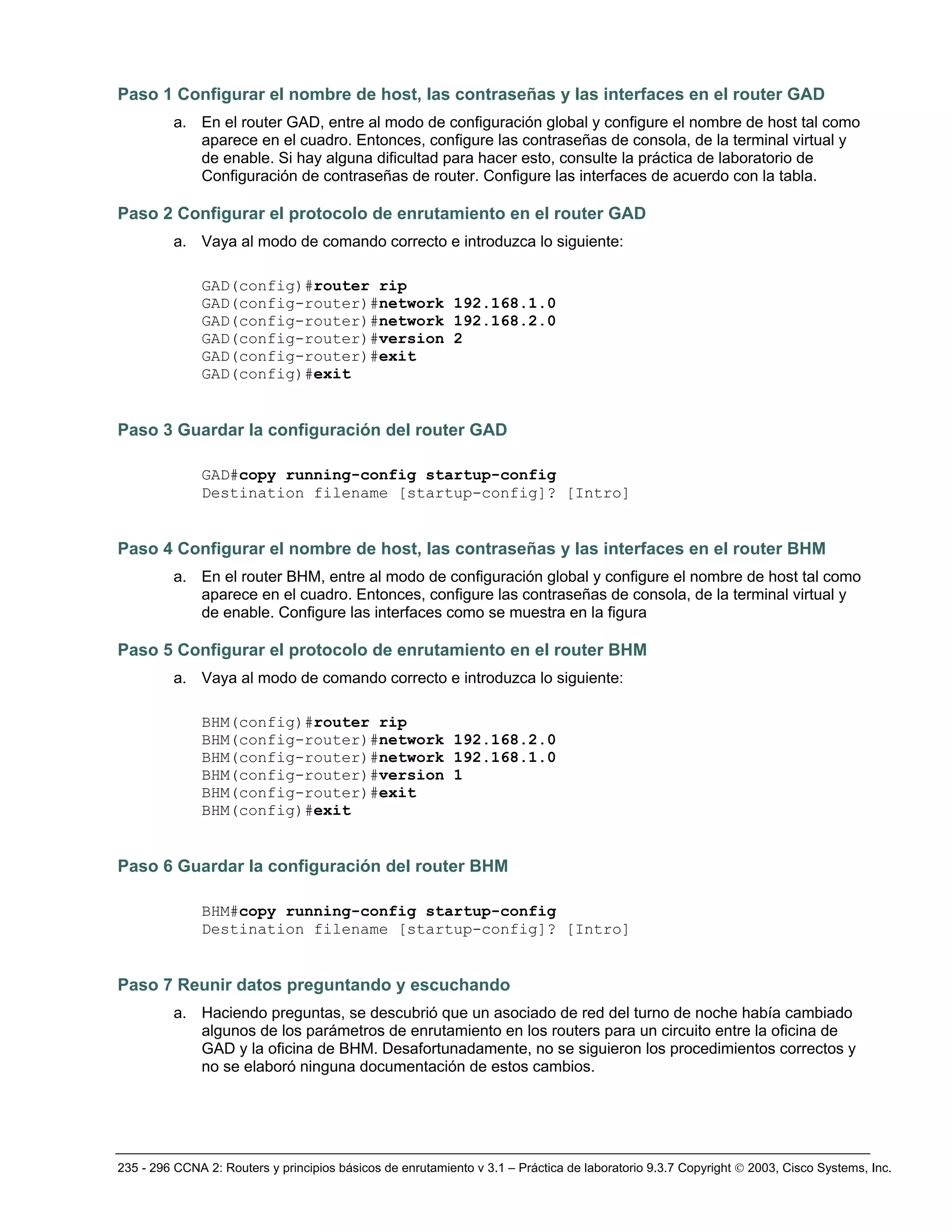

Configuración de contraseñas de router. Configure las interfaces de acuerdo con la tabla.
GAD(config-router)#version 2
GAD(config)#exit
Paso 4 Configurar el nombre de host, las contraseñas y las interfaces en el router BHM
a. En el router BHM, entre al modo de configuración global y configure el nombre de host tal como
de enable. Configure las interfaces como se muestra en la figura
BHM(config-router)#version 1
BHM(config)#exit
Paso 7 Reunir datos preguntando y escuchando
a. Haciendo preguntas, se descubrió que un asociado de red del turno de noche había cambiado
algunos de los parámetros de enrutamiento en los routers para un circuito entre la oficina de
GAD y la oficina de BHM. Desafortunadamente, no se siguieron los procedimientos correctos y
no se elaboró ninguna documentación de estos cambios.

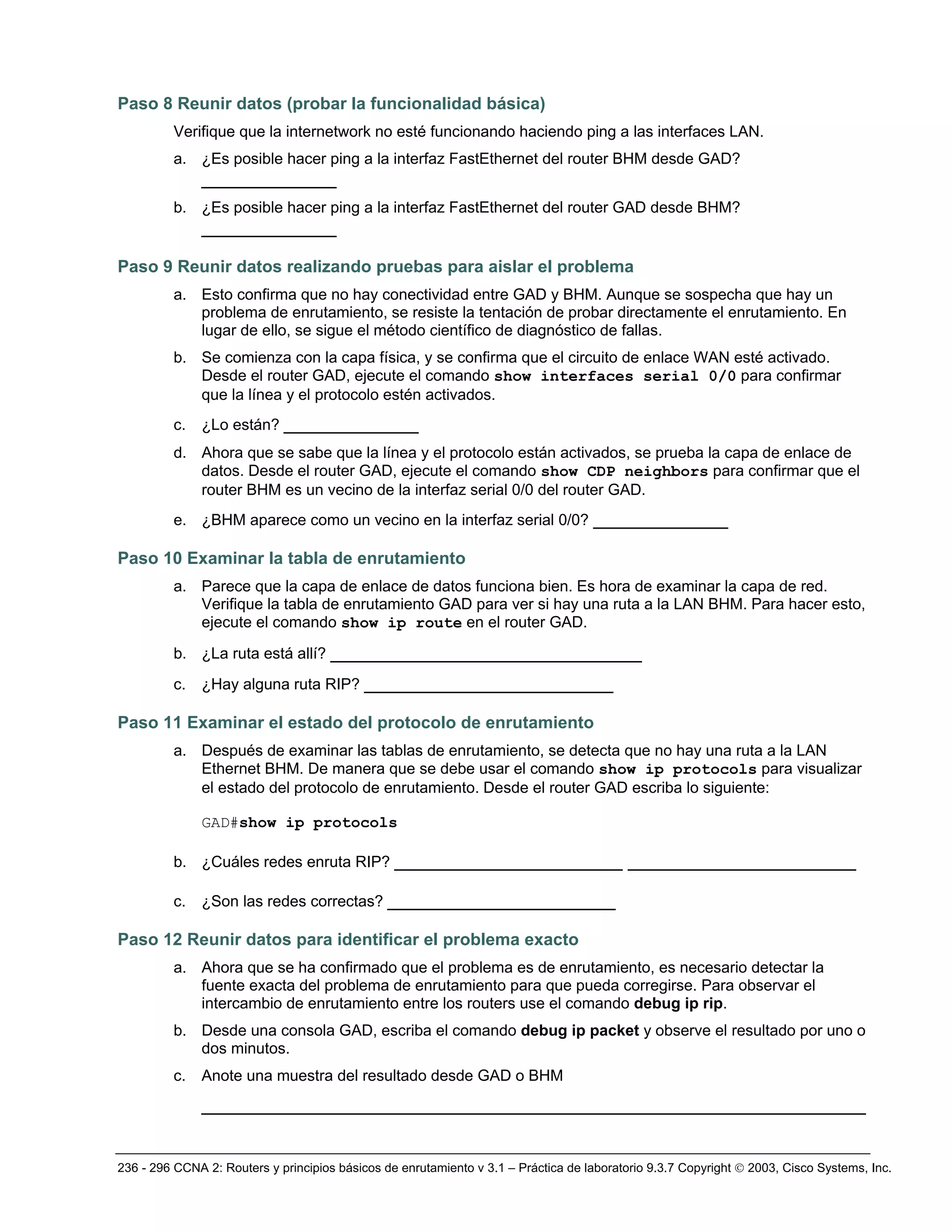

Paso 8 Reunir datos (probar la funcionalidad básica)
Verifique que la internetwork no esté funcionando haciendo ping a las interfaces LAN.
a. ¿Es posible hacer ping a la interfaz FastEthernet del router BHM desde GAD?
_____________
b. ¿Es posible hacer ping a la interfaz FastEthernet del router GAD desde BHM?
_____________
Paso 9 Reunir datos realizando pruebas para aislar el problema
a. Esto confirma que no hay conectividad entre GAD y BHM. Aunque se sospecha que hay un
problema de enrutamiento, se resiste la tentación de probar directamente el enrutamiento. En
lugar de ello, se sigue el método científico de diagnóstico de fallas.
b. Se comienza con la capa física, y se confirma que el circuito de enlace WAN esté activado.
Desde el router GAD, ejecute el comando show interfaces serial 0/0 para confirmar
que la línea y el protocolo estén activados.
c. ¿Lo están? _____________
d. Ahora que se sabe que la línea y el protocolo están activados, se prueba la capa de enlace de
datos. Desde el router GAD, ejecute el comando show CDP neighbors para confirmar que el
router BHM es un vecino de la interfaz serial 0/0 del router GAD.
e. ¿BHM aparece como un vecino en la interfaz serial 0/0? _____________
Paso 10 Examinar la tabla de enrutamiento
a. Parece que la capa de enlace de datos funciona bien. Es hora de examinar la capa de red.
Verifique la tabla de enrutamiento GAD para ver si hay una ruta a la LAN BHM. Para hacer esto,
ejecute el comando show ip route en el router GAD.
b. ¿La ruta está allí? ______________________________
c. ¿Hay alguna ruta RIP? ________________________
Paso 11 Examinar el estado del protocolo de enrutamiento
a. Después de examinar las tablas de enrutamiento, se detecta que no hay una ruta a la LAN
Ethernet BHM. De manera que se debe usar el comando show ip protocols para visualizar
el estado del protocolo de enrutamiento. Desde el router GAD escriba lo siguiente:
GAD#show ip protocols
b. ¿Cuáles redes enruta RIP? ______________________ ______________________
c. ¿Son las redes correctas? ______________________
Paso 12 Reunir datos para identificar el problema exacto
a. Ahora que se ha confirmado que el problema es de enrutamiento, es necesario detectar la
fuente exacta del problema de enrutamiento para que pueda corregirse. Para observar el
intercambio de enrutamiento entre los routers use el comando debug ip rip.
b. Desde una consola GAD, escriba el comando debug ip packet y observe el resultado por uno o
dos minutos.
c. Anote una muestra del resultado desde GAD o BHM
________________________________________________________________

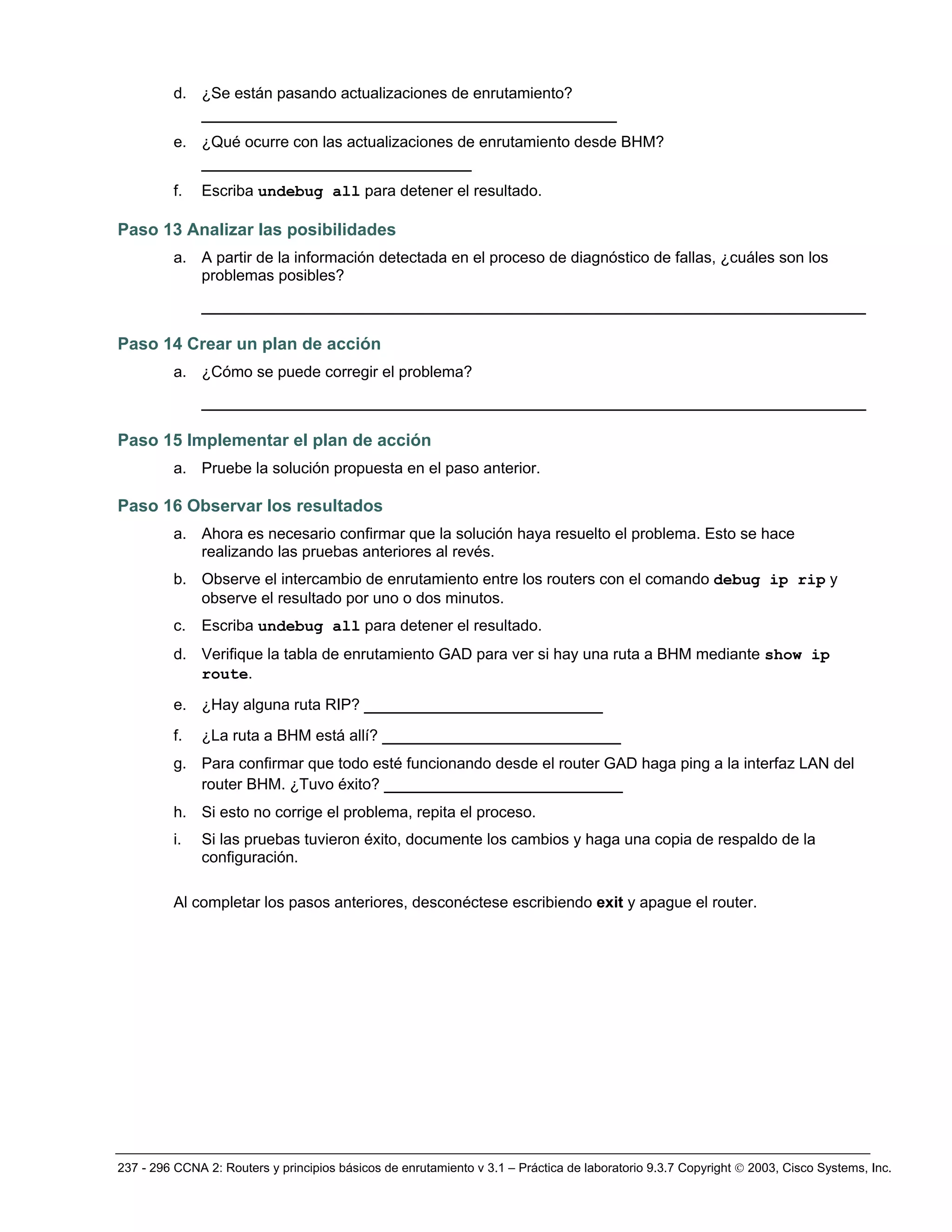

d. ¿Se están pasando actualizaciones de enrutamiento?
________________________________________
e. ¿Qué ocurre con las actualizaciones de enrutamiento desde BHM?
__________________________
f. Escriba undebug all para detener el resultado.
Paso 13 Analizar las posibilidades
a. A partir de la información detectada en el proceso de diagnóstico de fallas, ¿cuáles son los
problemas posibles?
________________________________________________________________
Paso 14 Crear un plan de acción
a. ¿Cómo se puede corregir el problema?
________________________________________________________________
Paso 15 Implementar el plan de acción
a. Pruebe la solución propuesta en el paso anterior.
Paso 16 Observar los resultados
a. Ahora es necesario confirmar que la solución haya resuelto el problema. Esto se hace
realizando las pruebas anteriores al revés.
b. Observe el intercambio de enrutamiento entre los routers con el comando debug ip rip y
observe el resultado por uno o dos minutos.
c. Escriba undebug all para detener el resultado.
d. Verifique la tabla de enrutamiento GAD para ver si hay una ruta a BHM mediante show ip
route.
e. ¿Hay alguna ruta RIP? _______________________
f. ¿La ruta a BHM está allí? _______________________
g. Para confirmar que todo esté funcionando desde el router GAD haga ping a la interfaz LAN del
router BHM. ¿Tuvo éxito? _______________________
h. Si esto no corrige el problema, repita el proceso.
i. Si las pruebas tuvieron éxito, documente los cambios y haga una copia de respaldo de la
configuración.

Router>enable
[confirm]
Presione Intro.

Modelo de
router
Interfaz Ethernet 1 Interfaz Ethernet 2 Interfaz serial 1 Interfaz serial 2 Interfaz 5
(FA0/0)
FastEthernet 0/1 (FA0/1) Serial 0/0 (S0/0) Serial 0/1 (S0/1)
interfaz.

240 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1–Práctica de laboratorio 10.1.6 Copyright © 2003, Cisco Systems, Inc.

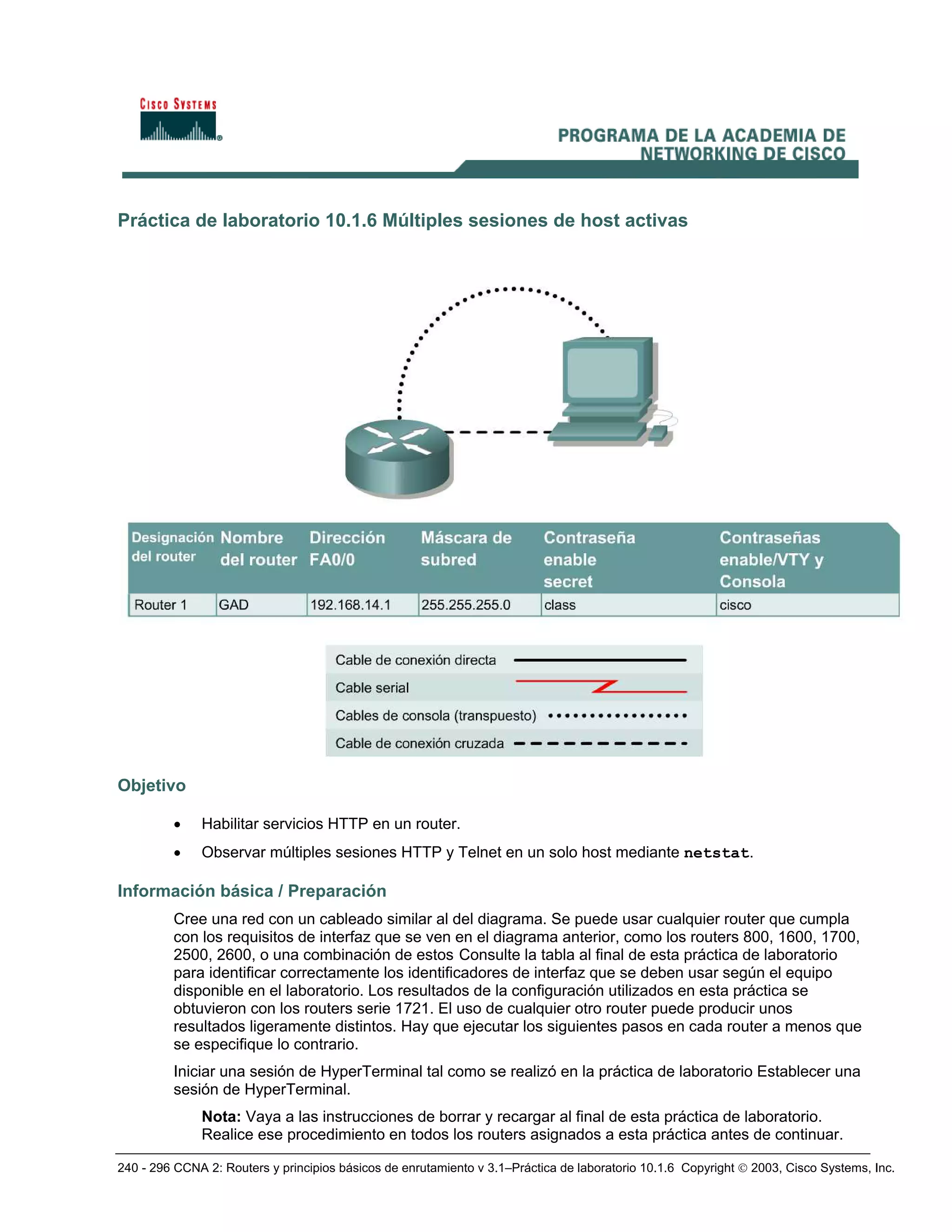

Práctica de laboratorio 10.1.6 Múltiples sesiones de host activas
Objetivo
• Habilitar servicios HTTP en un router.
• Observar múltiples sesiones HTTP y Telnet en un solo host mediante netstat.

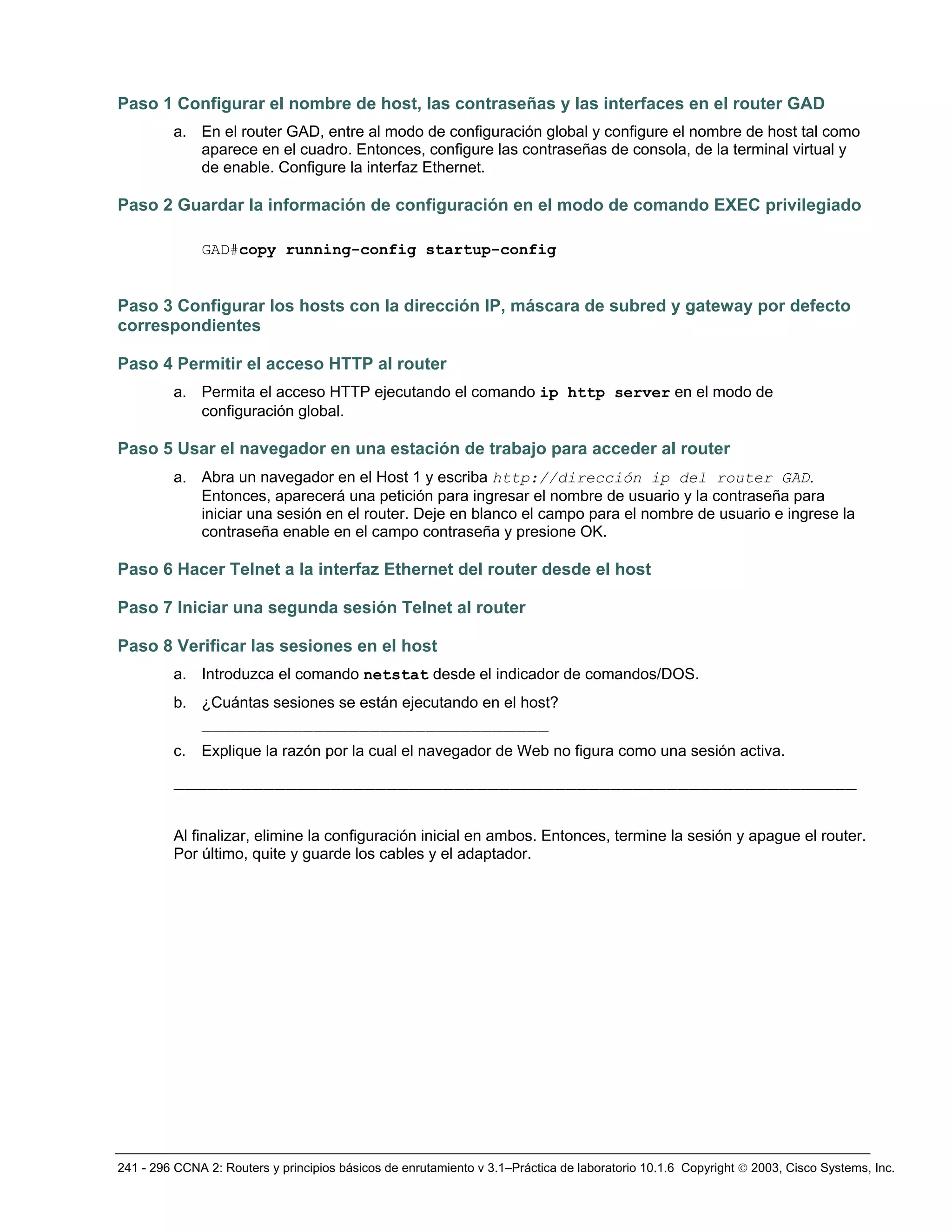

de enable. Configure la interfaz Ethernet.
Paso 2 Guardar la información de configuración en el modo de comando EXEC privilegiado
correspondientes
Paso 4 Permitir el acceso HTTP al router
a. Permita el acceso HTTP ejecutando el comando ip http server en el modo de
configuración global.
Paso 5 Usar el navegador en una estación de trabajo para acceder al router
a. Abra un navegador en el Host 1 y escriba http://dirección ip del router GAD.
Entonces, aparecerá una petición para ingresar el nombre de usuario y la contraseña para
iniciar una sesión en el router. Deje en blanco el campo para el nombre de usuario e ingrese la
contraseña enable en el campo contraseña y presione OK.
Paso 6 Hacer Telnet a la interfaz Ethernet del router desde el host
Paso 7 Iniciar una segunda sesión Telnet al router
Paso 8 Verificar las sesiones en el host
a. Introduzca el comando netstat desde el indicador de comandos/DOS.
b. ¿Cuántas sesiones se están ejecutando en el host?
_______________________________
c. Explique la razón por la cual el navegador de Web no figura como una sesión activa.
_____________________________________________________________
Al finalizar, elimine la configuración inicial en ambos. Entonces, termine la sesión y apague el router.
Por último, quite y guarde los cables y el adaptador.

Router>enable
Si pide una contraseña, introduzca class. Si class no funciona, pide ayuda a su instructor.
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

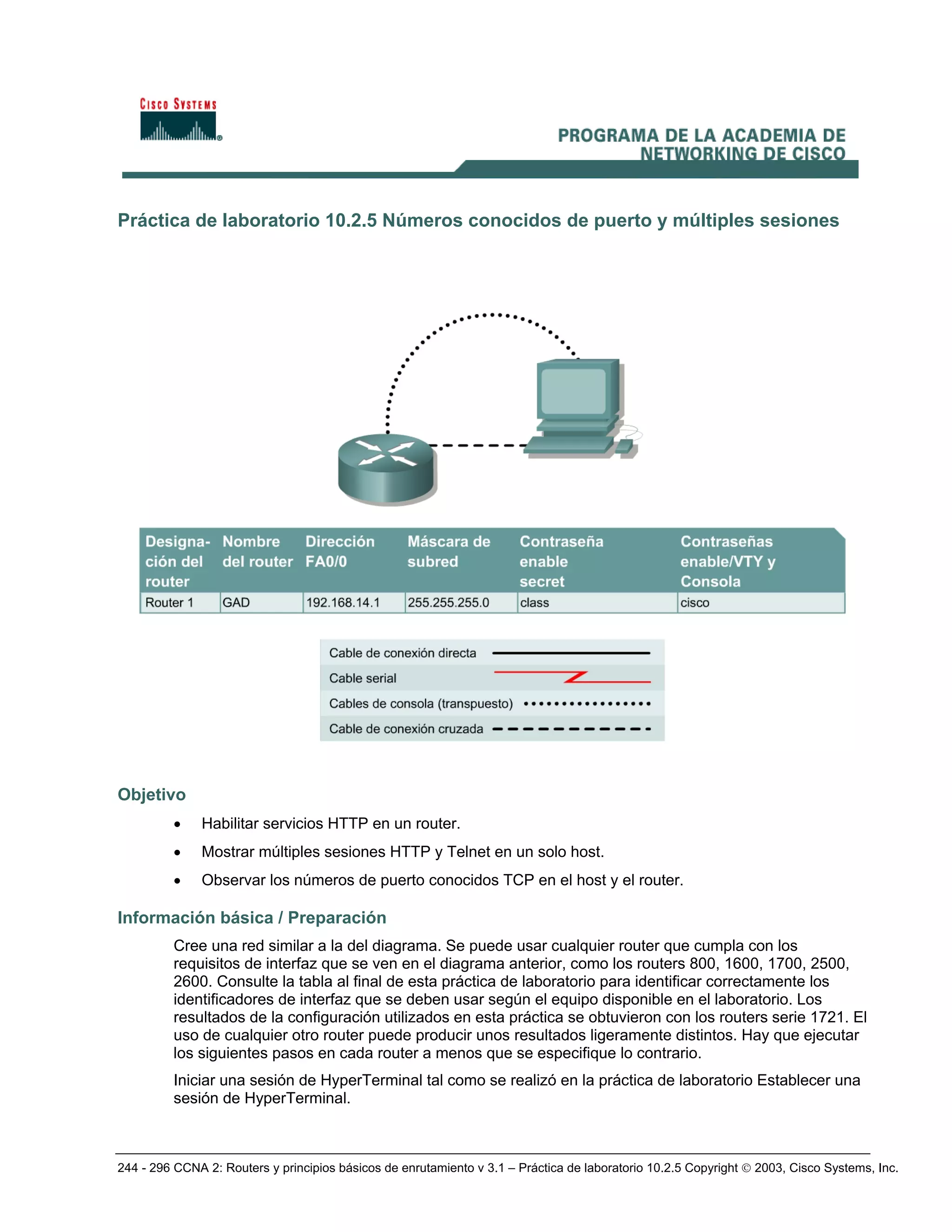

Práctica de laboratorio 10.2.5 Números conocidos de puerto y múltiples sesiones
Objetivo
• Habilitar servicios HTTP en un router.
• Mostrar múltiples sesiones HTTP y Telnet en un solo host.
• Observar los números de puerto conocidos TCP en el host y el router.
Cree una red similar a la del diagrama. Se puede usar cualquier router que cumpla con los
requisitos de interfaz que se ven en el diagrama anterior, como los routers 800, 1600, 1700, 2500,
2600. Consulte la tabla al final de esta práctica de laboratorio para identificar correctamente los
identificadores de interfaz que se deben usar según el equipo disponible en el laboratorio. Los
resultados de la configuración utilizados en esta práctica se obtuvieron con los routers serie 1721. El
uso de cualquier otro router puede producir unos resultados ligeramente distintos. Hay que ejecutar
los siguientes pasos en cada router a menos que se especifique lo contrario.

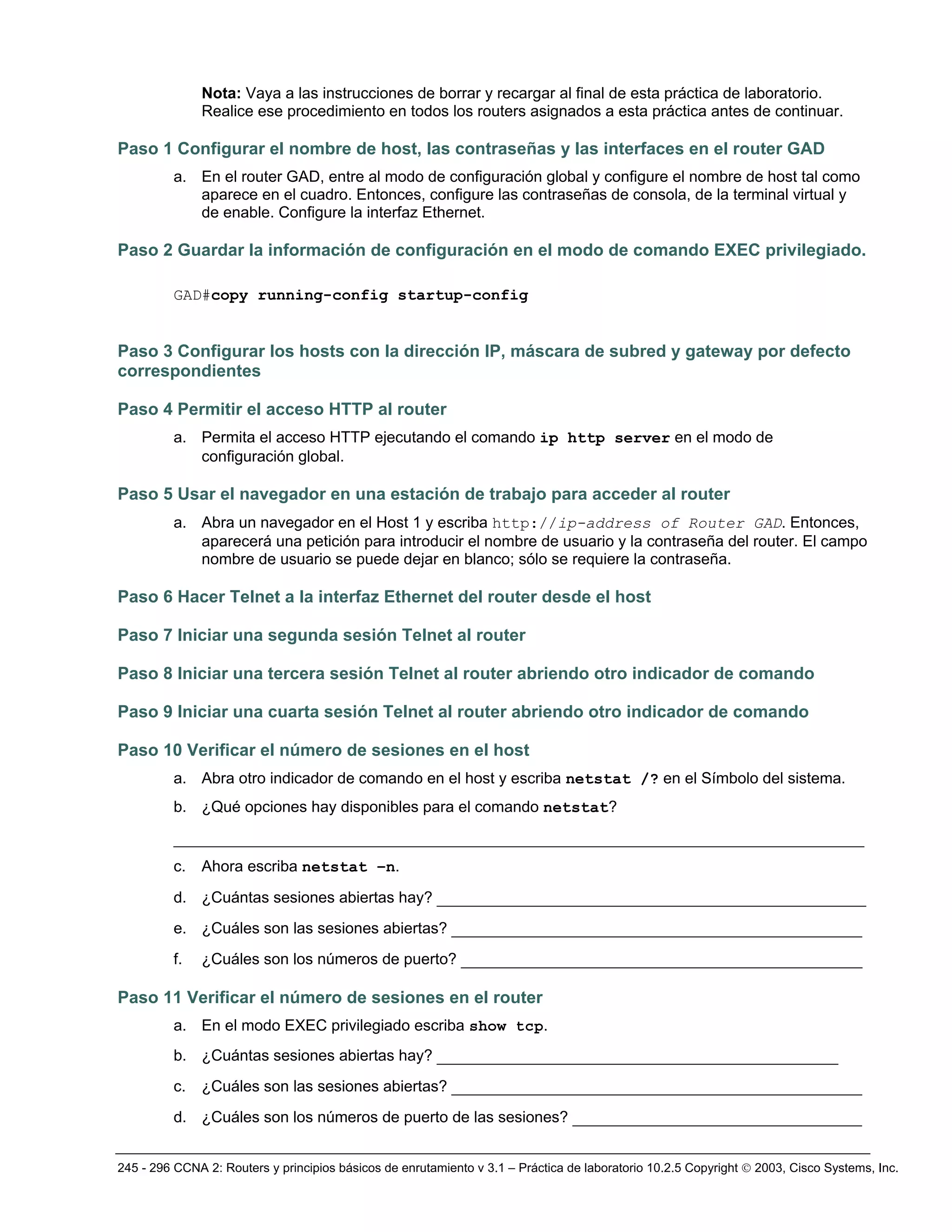

de enable. Configure la interfaz Ethernet.
Paso 2 Guardar la información de configuración en el modo de comando EXEC privilegiado.
correspondientes
Paso 4 Permitir el acceso HTTP al router
a. Permita el acceso HTTP ejecutando el comando ip http server en el modo de
Paso 5 Usar el navegador en una estación de trabajo para acceder al router
a. Abra un navegador en el Host 1 y escriba http://ip-address of Router GAD. Entonces,
aparecerá una petición para introducir el nombre de usuario y la contraseña del router. El campo
nombre de usuario se puede dejar en blanco; sólo se requiere la contraseña.
Paso 6 Hacer Telnet a la interfaz Ethernet del router desde el host
Paso 7 Iniciar una segunda sesión Telnet al router
Paso 8 Iniciar una tercera sesión Telnet al router abriendo otro indicador de comando
Paso 9 Iniciar una cuarta sesión Telnet al router abriendo otro indicador de comando
Paso 10 Verificar el número de sesiones en el host
a. Abra otro indicador de comando en el host y escriba netstat /? en el Símbolo del sistema.
b. ¿Qué opciones hay disponibles para el comando netstat?
__________________________________________________________________________
c. Ahora escriba netstat –n.
d. ¿Cuántas sesiones abiertas hay? ______________________________________________
e. ¿Cuáles son las sesiones abiertas? ____________________________________________
f. ¿Cuáles son los números de puerto? ___________________________________________
Paso 11 Verificar el número de sesiones en el router
a. En el modo EXEC privilegiado escriba show tcp.
b. ¿Cuántas sesiones abiertas hay? ___________________________________________
c. ¿Cuáles son las sesiones abiertas? ____________________________________________
d. ¿Cuáles son los números de puerto de las sesiones? _______________________________

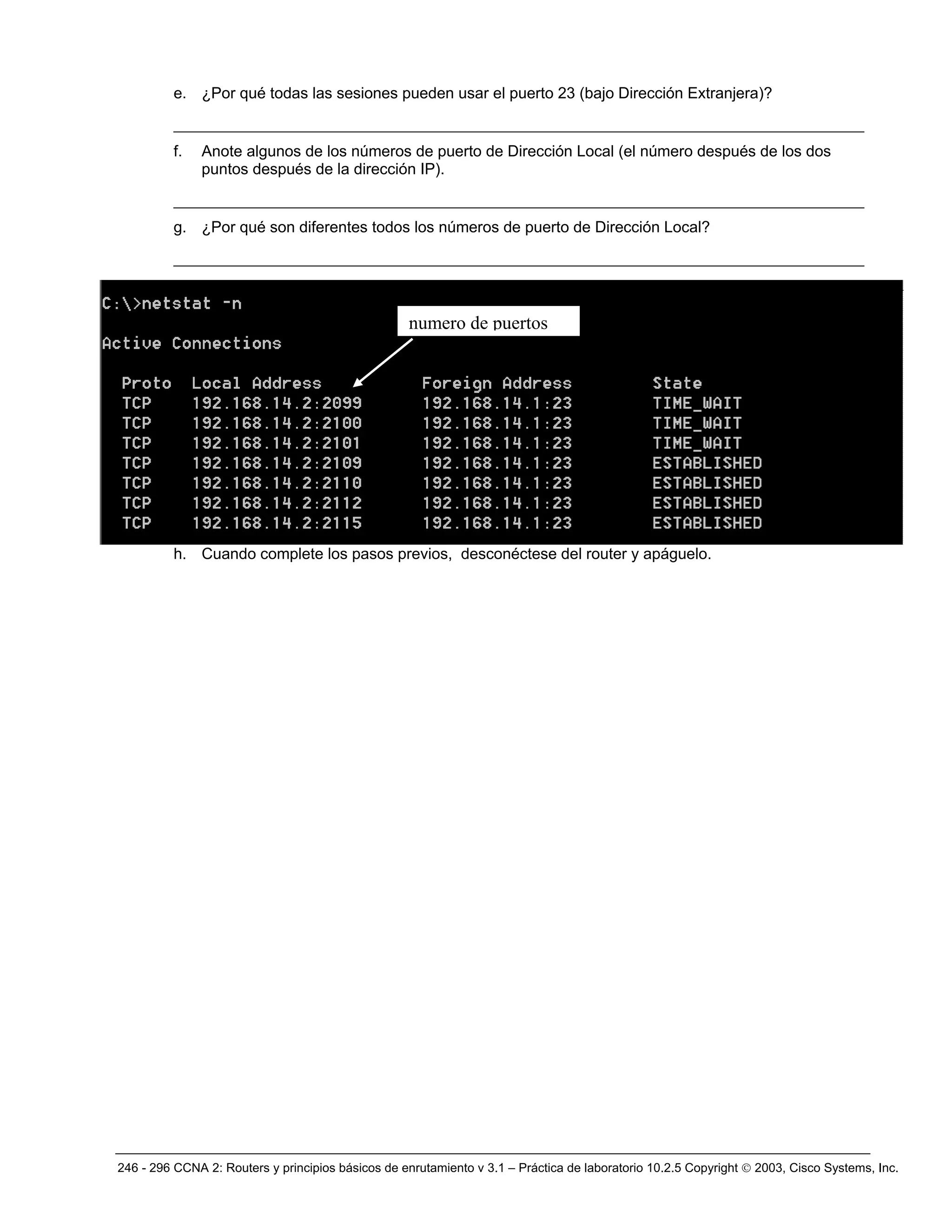

e. ¿Por qué todas las sesiones pueden usar el puerto 23 (bajo Dirección Extranjera)?
__________________________________________________________________________
f. Anote algunos de los números de puerto de Dirección Local (el número después de los dos
puntos después de la dirección IP).
__________________________________________________________________________
g. ¿Por qué son diferentes todos los números de puerto de Dirección Local?
__________________________________________________________________________
h. Cuando complete los pasos previos, desconéctese del router y apáguelo.
numero de puertos

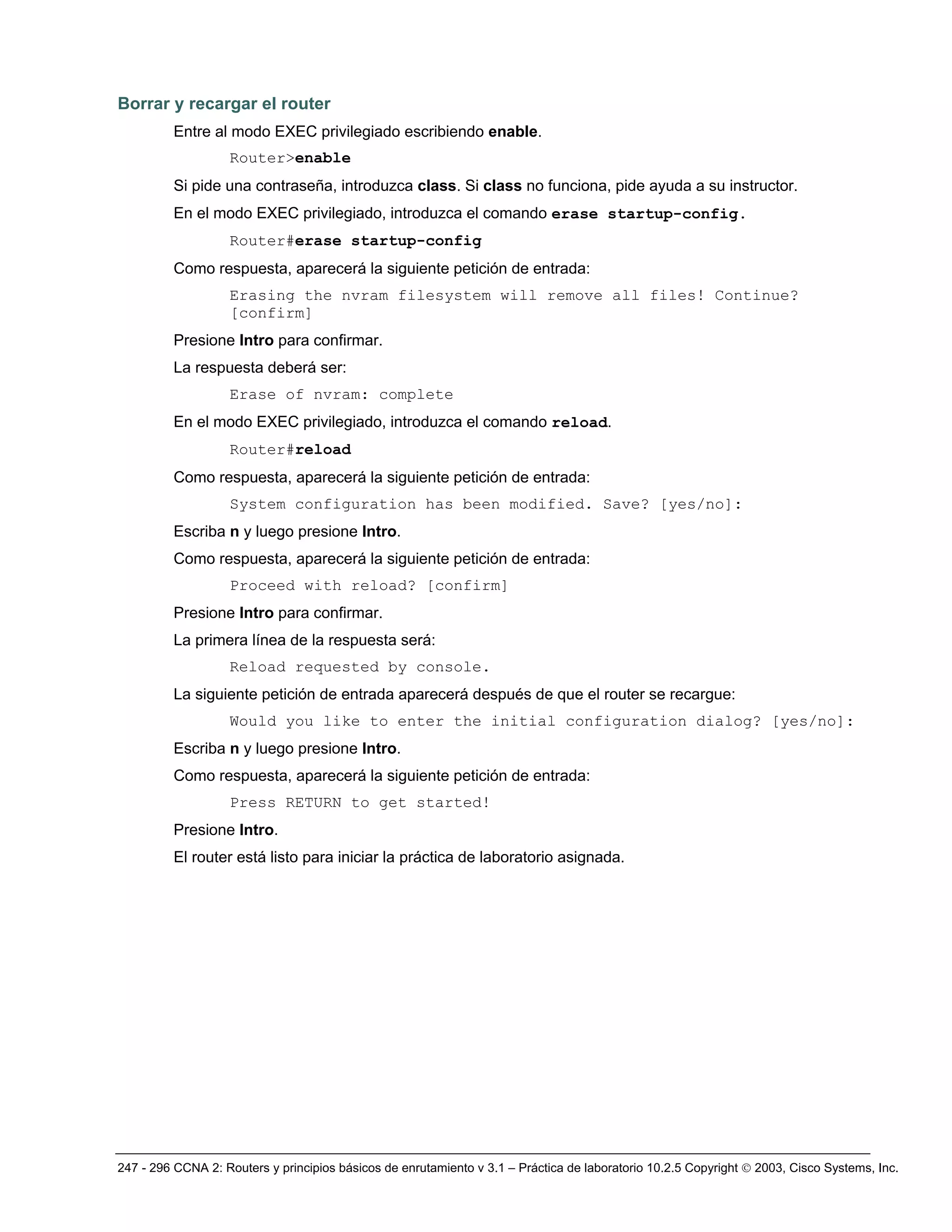

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

249 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1–Práctica de laboratorio 11.2.1a Copyright © 2003, Cisco Systems, Inc.

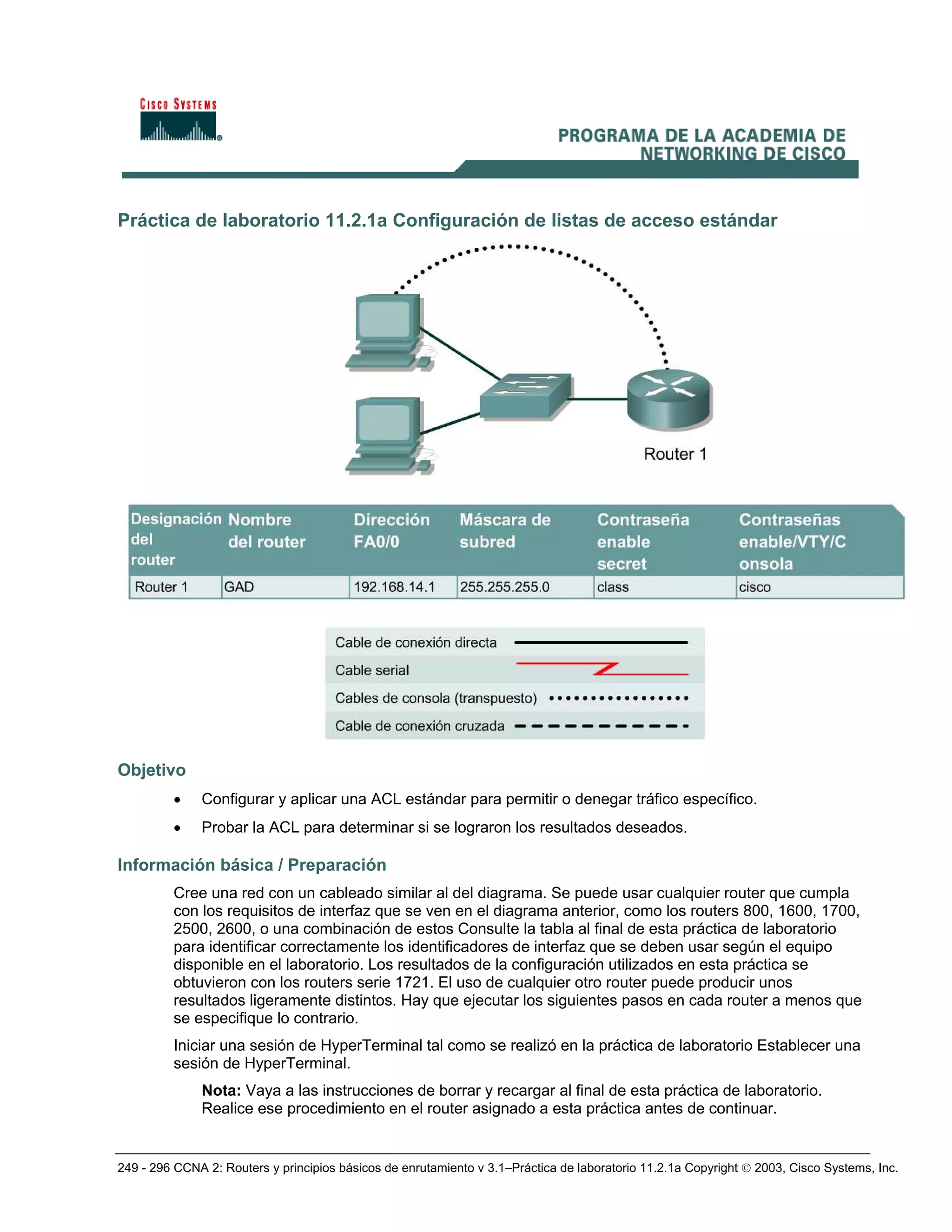

Práctica de laboratorio 11.2.1a Configuración de listas de acceso estándar
Objetivo
• Configurar y aplicar una ACL estándar para permitir o denegar tráfico específico.
• Probar la ACL para determinar si se lograron los resultados deseados.
Realice ese procedimiento en el router asignado a esta práctica antes de continuar.

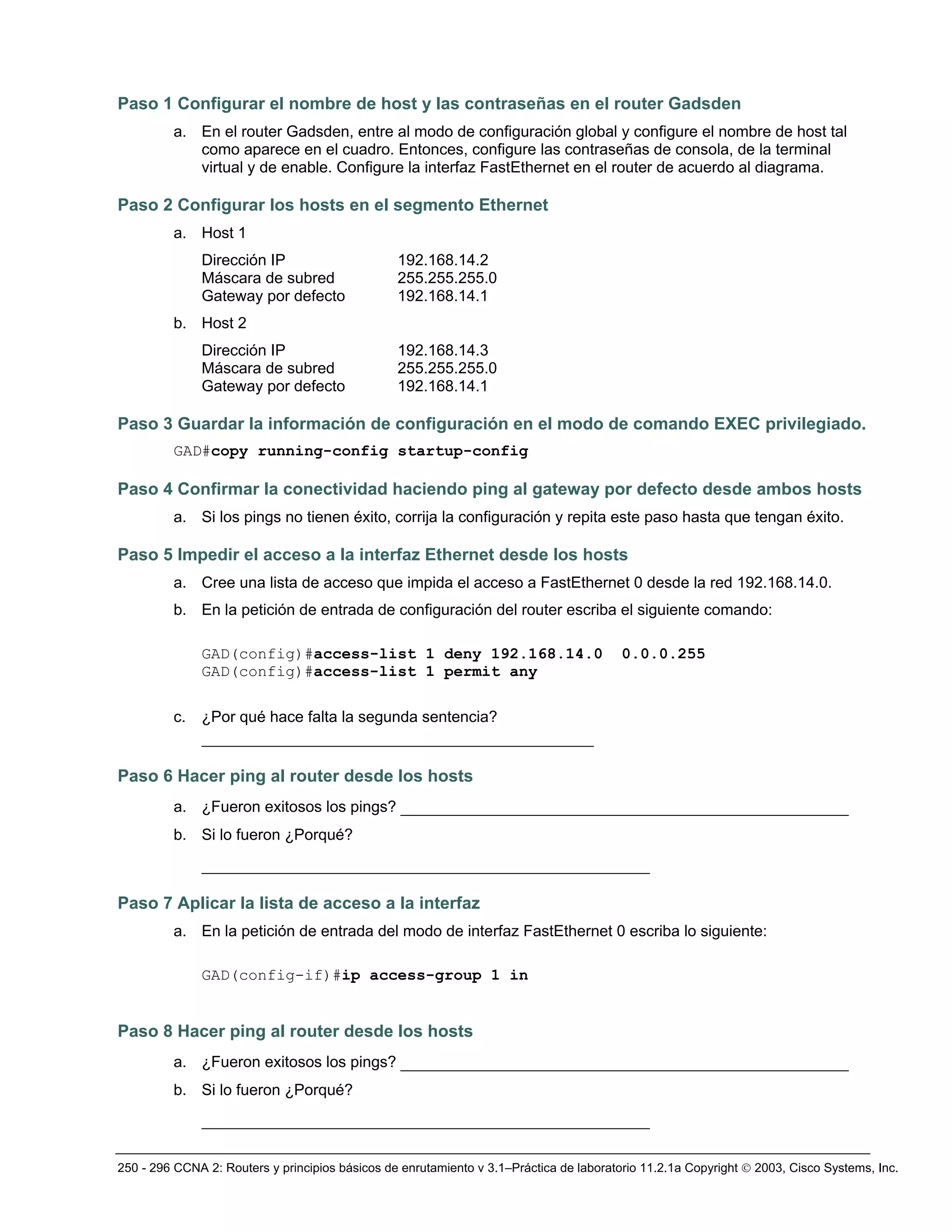

Paso 1 Configurar el nombre de host y las contraseñas en el router Gadsden
a. En el router Gadsden, entre al modo de configuración global y configure el nombre de host tal
como aparece en el cuadro. Entonces, configure las contraseñas de consola, de la terminal
virtual y de enable. Configure la interfaz FastEthernet en el router de acuerdo al diagrama.
Paso 2 Configurar los hosts en el segmento Ethernet
a. Host 1
Máscara de subred 255.255.255.0
b. Host 2
Paso 4 Confirmar la conectividad haciendo ping al gateway por defecto desde ambos hosts
a. Si los pings no tienen éxito, corrija la configuración y repita este paso hasta que tengan éxito.
Paso 5 Impedir el acceso a la interfaz Ethernet desde los hosts
a. Cree una lista de acceso que impida el acceso a FastEthernet 0 desde la red 192.168.14.0.
b. En la petición de entrada de configuración del router escriba el siguiente comando:
GAD(config)#access-list 1 deny 192.168.14.0 0.0.0.255
GAD(config)#access-list 1 permit any
c. ¿Por qué hace falta la segunda sentencia?
__________________________________________
Paso 6 Hacer ping al router desde los hosts
a. ¿Fueron exitosos los pings? ________________________________________________
b. Si lo fueron ¿Porqué?
________________________________________________
Paso 7 Aplicar la lista de acceso a la interfaz
a. En la petición de entrada del modo de interfaz FastEthernet 0 escriba lo siguiente:
GAD(config-if)#ip access-group 1 in
b. Si lo fueron ¿Porqué?
________________________________________________

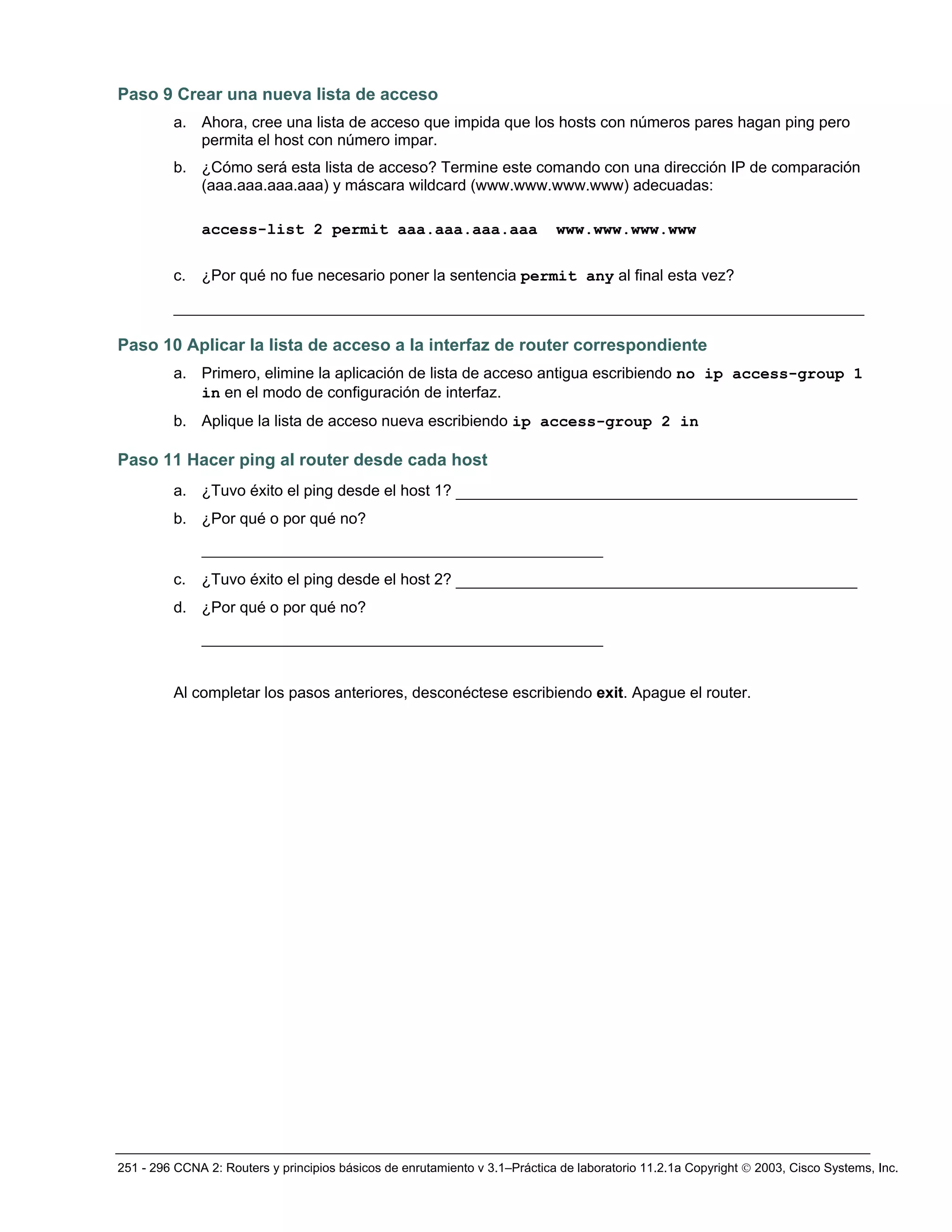

Paso 9 Crear una nueva lista de acceso
a. Ahora, cree una lista de acceso que impida que los hosts con números pares hagan ping pero
permita el host con número impar.
b. ¿Cómo será esta lista de acceso? Termine este comando con una dirección IP de comparación
(aaa.aaa.aaa.aaa) y máscara wildcard (www.www.www.www) adecuadas:
access-list 2 permit aaa.aaa.aaa.aaa www.www.www.www
c. ¿Por qué no fue necesario poner la sentencia permit any al final esta vez?
__________________________________________________________________________
Paso 10 Aplicar la lista de acceso a la interfaz de router correspondiente
a. Primero, elimine la aplicación de lista de acceso antigua escribiendo no ip access-group 1
in en el modo de configuración de interfaz.
b. Aplique la lista de acceso nueva escribiendo ip access-group 2 in
Paso 11 Hacer ping al router desde cada host
a. ¿Tuvo éxito el ping desde el host 1? ___________________________________________
b. ¿Por qué o por qué no?
___________________________________________
c. ¿Tuvo éxito el ping desde el host 2? ___________________________________________
d. ¿Por qué o por qué no?
___________________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

254 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1–Práctica de laboratorio 11.2.1b Copyright © 2003, Cisco Systems, Inc.

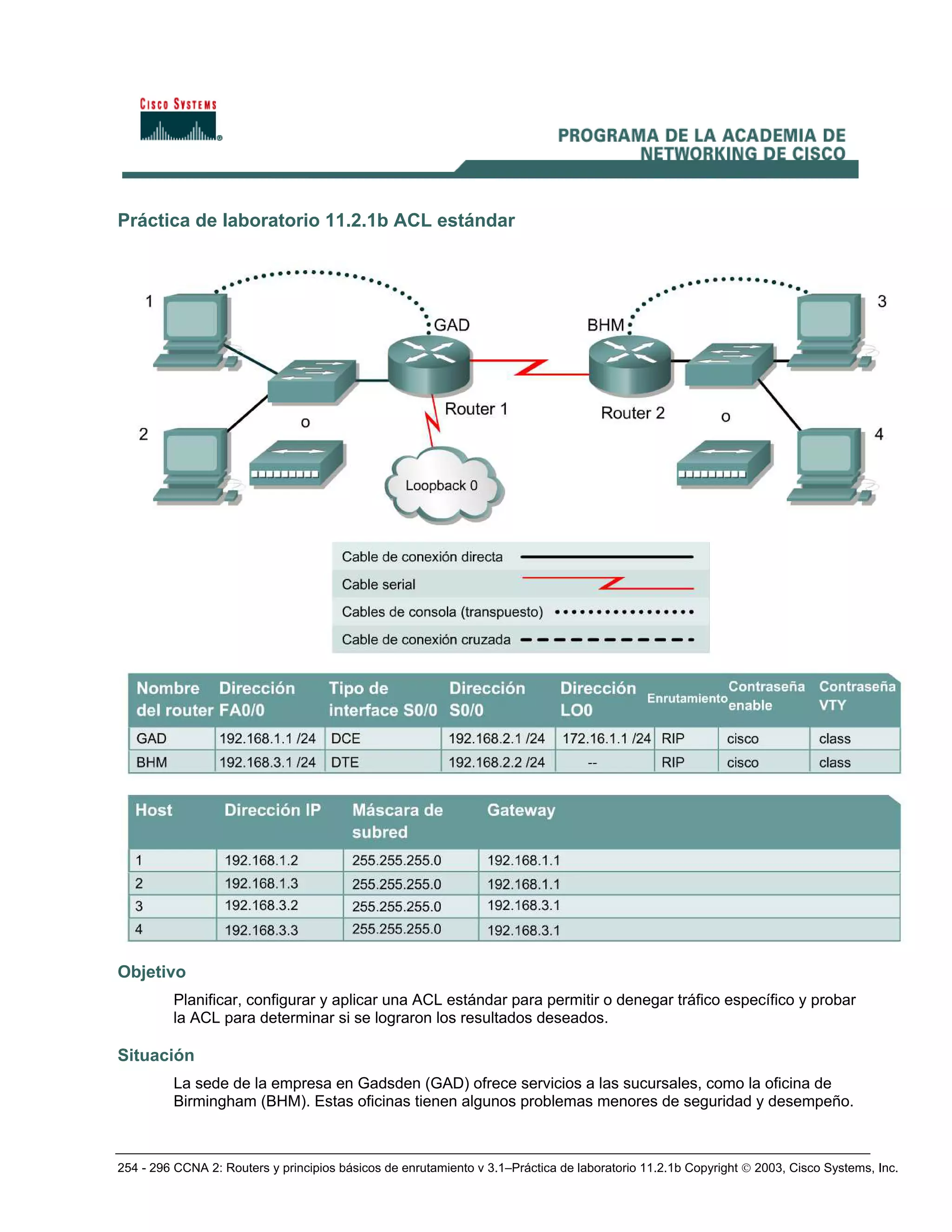

Práctica de laboratorio 11.2.1b ACL estándar
Objetivo
Planificar, configurar y aplicar una ACL estándar para permitir o denegar tráfico específico y probar
la ACL para determinar si se lograron los resultados deseados.
Situación
La sede de la empresa en Gadsden (GAD) ofrece servicios a las sucursales, como la oficina de
Birmingham (BHM). Estas oficinas tienen algunos problemas menores de seguridad y desempeño.

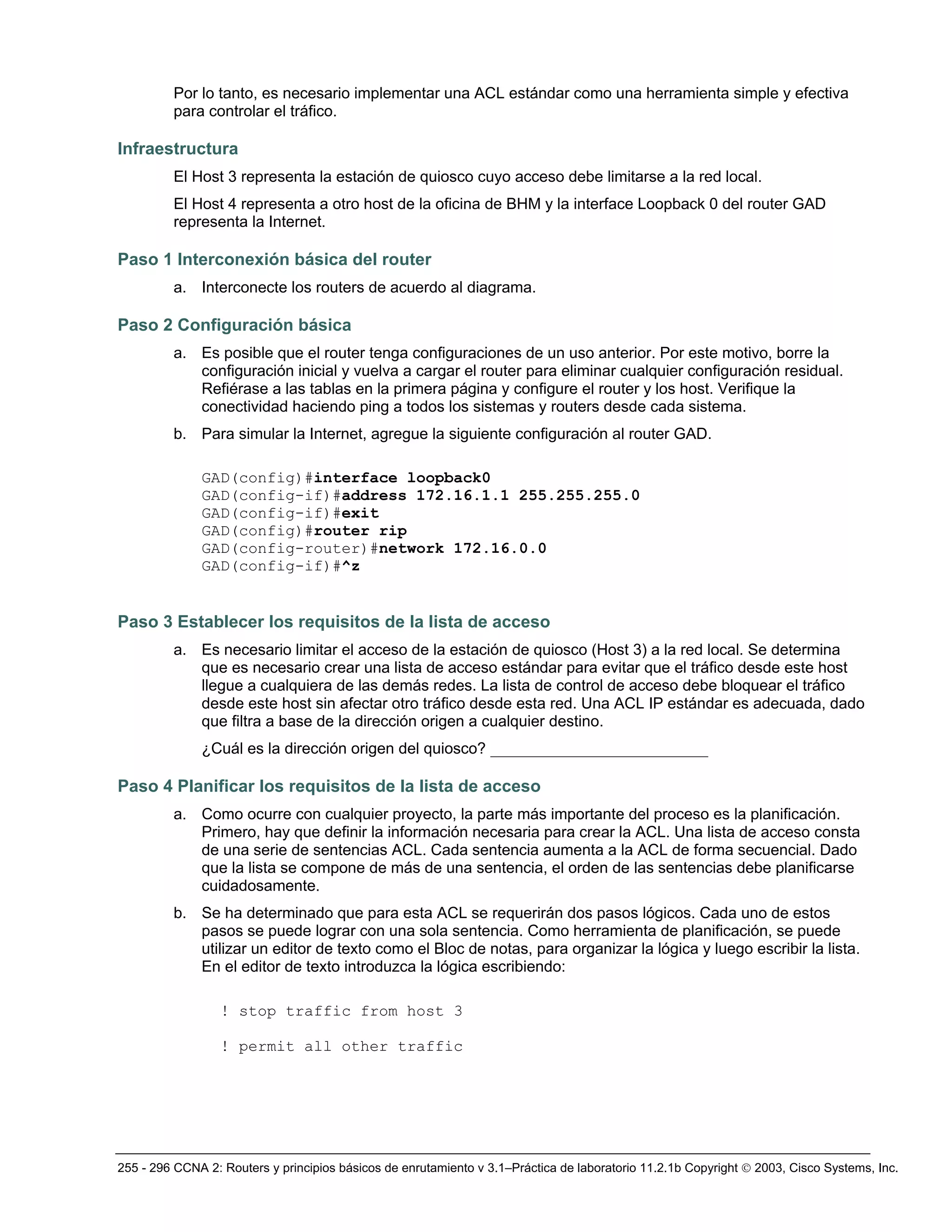

Por lo tanto, es necesario implementar una ACL estándar como una herramienta simple y efectiva
para controlar el tráfico.
Infraestructura
El Host 3 representa la estación de quiosco cuyo acceso debe limitarse a la red local.
El Host 4 representa a otro host de la oficina de BHM y la interface Loopback 0 del router GAD
representa la Internet.
Paso 1 Interconexión básica del router
a. Interconecte los routers de acuerdo al diagrama.
Paso 2 Configuración básica
a. Es posible que el router tenga configuraciones de un uso anterior. Por este motivo, borre la
configuración inicial y vuelva a cargar el router para eliminar cualquier configuración residual.
Refiérase a las tablas en la primera página y configure el router y los host. Verifique la
conectividad haciendo ping a todos los sistemas y routers desde cada sistema.
b. Para simular la Internet, agregue la siguiente configuración al router GAD.
GAD(config)#interface loopback0
GAD(config-if)#address 172.16.1.1 255.255.255.0
GAD(config-if)#exit
GAD(config-if)#^z
Paso 3 Establecer los requisitos de la lista de acceso
a. Es necesario limitar el acceso de la estación de quiosco (Host 3) a la red local. Se determina
que es necesario crear una lista de acceso estándar para evitar que el tráfico desde este host
llegue a cualquiera de las demás redes. La lista de control de acceso debe bloquear el tráfico
desde este host sin afectar otro tráfico desde esta red. Una ACL IP estándar es adecuada, dado
que filtra a base de la dirección origen a cualquier destino.
¿Cuál es la dirección origen del quiosco? ____________________________
Paso 4 Planificar los requisitos de la lista de acceso
a. Como ocurre con cualquier proyecto, la parte más importante del proceso es la planificación.
Primero, hay que definir la información necesaria para crear la ACL. Una lista de acceso consta
de una serie de sentencias ACL. Cada sentencia aumenta a la ACL de forma secuencial. Dado
que la lista se compone de más de una sentencia, el orden de las sentencias debe planificarse
cuidadosamente.
b. Se ha determinado que para esta ACL se requerirán dos pasos lógicos. Cada uno de estos
pasos se puede lograr con una sola sentencia. Como herramienta de planificación, se puede
utilizar un editor de texto como el Bloc de notas, para organizar la lógica y luego escribir la lista.
En el editor de texto introduzca la lógica escribiendo:
! stop traffic from host 3
! permit all other traffic

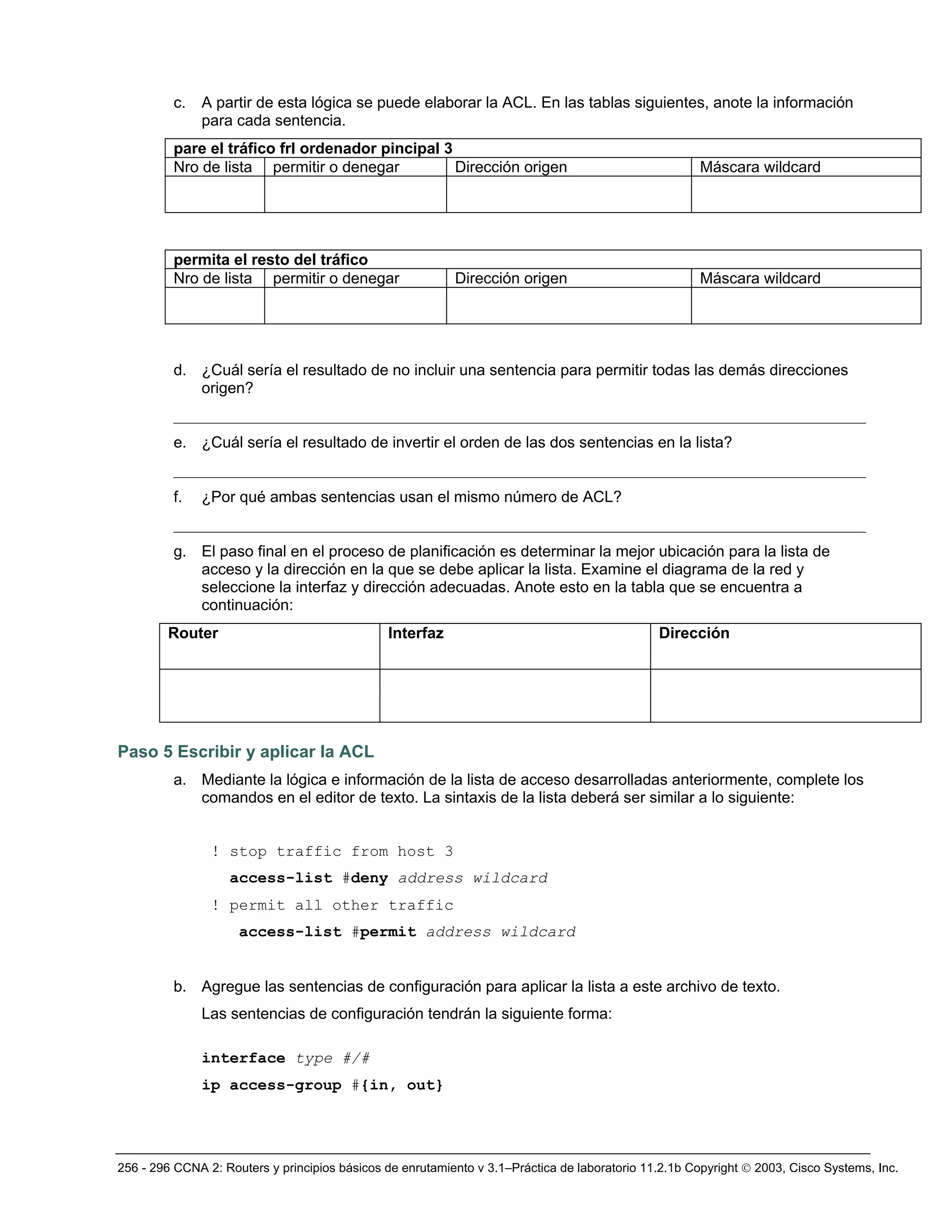

c. A partir de esta lógica se puede elaborar la ACL. En las tablas siguientes, anote la información
para cada sentencia.
pare el tráfico frl ordenador pincipal 3
Nro de lista permitir o denegar Dirección origen Máscara wildcard
permita el resto del tráfico
Nro de lista permitir o denegar Dirección origen Máscara wildcard
d. ¿Cuál sería el resultado de no incluir una sentencia para permitir todas las demás direcciones
origen?
_________________________________________________________________________________________
e. ¿Cuál sería el resultado de invertir el orden de las dos sentencias en la lista?
_________________________________________________________________________________________
f. ¿Por qué ambas sentencias usan el mismo número de ACL?
_________________________________________________________________________________________
g. El paso final en el proceso de planificación es determinar la mejor ubicación para la lista de
acceso y la dirección en la que se debe aplicar la lista. Examine el diagrama de la red y
seleccione la interfaz y dirección adecuadas. Anote esto en la tabla que se encuentra a
continuación:
Router Interfaz Dirección
Paso 5 Escribir y aplicar la ACL
a. Mediante la lógica e información de la lista de acceso desarrolladas anteriormente, complete los
comandos en el editor de texto. La sintaxis de la lista deberá ser similar a lo siguiente:
! stop traffic from host 3
access-list #deny address wildcard
! permit all other traffic
access-list #permit address wildcard
b. Agregue las sentencias de configuración para aplicar la lista a este archivo de texto.
Las sentencias de configuración tendrán la siguiente forma:
interface type #/#
ip access-group #{in, out}

c. Ahora es necesario aplicar la configuración de archivo de texto al router. Entre al modo de
configuración del router correspondiente y copie y pegue la configuración. Observe la
visualización de la CLI para garantizar que no haya errores.
Paso 6 Verificar la ACL
Ahora que se ha completado la ACL, es necesario confirmarla y probarla.
a. El primer paso es verificar la lista para ver si se ha configurado correctamente en el router. Para
verificar la lógica de la ACL use el comando show access-lists. Anote el resultado.
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
b. A continuación, verifique que se haya aplicado la lista de acceso a la interfaz correcta y en la
dirección correcta. Para hacer esto examine la interfaz con el comando show ip interface.
Verifique el resultado desde cada interfaz y anote las listas aplicadas a la interfaz.
Interfaz ________________________________________________________________
La lista de acceso de salida es ____________________________________________________
La lista de acceso de entrada es ____________________________________________________
c. Por último, pruebe la funcionalidad de la ACL intentando enviar paquetes desde el host origen y
verifique que se permita o deniegue de acuerdo a lo planificado. En este caso, la prueba se
realiza con un ping.
[ ] verify that host 3 CAN ping host 4
[ ] verify that host 3 CANNOT ping host 1
[ ] verify that host 3 CANNOT ping host 2
[ ] verify that host 3 CANNOT ping GAD Fa0/0
[ ] verify that host 3 CANNOT ping GAD LO0
[ ] verify that host 4 CAN ping GAD Fa0/0
[ ] verify that host 4 CAN ping GAD LO0
Paso 7 Documente la ACL
a. Como parte de toda la gestión de red, es necesario elaborar documentación. Agregue
comentarios adicionales al archivo de texto creado para la configuración. Este archivo también
debe contener resultados de los comandos show access-lists y show ip interface.
b. El archivo debe guardarse junto con la demás documentación de red. La convención de
nombres de archivos debe reflejar la función del archivo y la fecha de implementación.
c. Con eso, se ha completado el proyecto de la ACL.
d. Al terminar, borre la configuración inicial de los routers, quite y guarde los cables y el adaptador.
Termine la sesión y apague el router.

Práctica de laboratorio 11.2.2a Configuración de listas de acceso extendidas
Objetivo
• Configurar y aplicar una ACL extendida para permitir o denegar tráfico específico.

Paso 1 Configurar el nombre de host y las contraseñas en el router GAD
de enable. Configure la interfaz FastEthernet en el router de acuerdo al diagrama.
b. Permita el acceso HTTP ejecutando el comando ip http server en el modo de
a. Host 1
b. Host 2
Paso 5 Conectarse al router mediante el navegador de Web
a. Desde el host, conéctese al router mediante un navegador de Web para asegurarse de que la
función de servidor de Web esté activa.
Paso 6 Impedir el acceso HTTP (Puerto 80) desde los hosts de la interfaz Ethernet
a. Cree una lista de acceso que impida el acceso mediante navegador de Web a FastEthernet 0
desde la red 192.168.14.0.
b. En la petición de entrada de configuración del router escriba el siguiente comando:
GAD(config)#access-list 101 deny tcp 192.168.14.0 0.0.0.255 any eq 80
GAD(config)#access-list 101 permit ip any any
c. ¿Por qué hace falta la segunda sentencia?
__________________________________________
a. En la petición de entrada del modo de interfaz FastEthernet 0 escriba:

b. Si es así, ¿por qué?
_________________________________________________________
Paso 9 Conectarse al router mediante el navegador de Web
a. ¿Pudo conectarse el navegador? _____________________________________________
Paso 10 Hacer telnet al router desde los hosts
a. ¿Pudo hacer Telnet con éxito? __________________________________________
__________________________________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

Práctica de laboratorio 11.2.2b Listas de acceso extendidas sencillas

Objetivo
En esta práctica de laboratorio, se configuran listas de acceso extendidas para filtrar tráfico de red a
red, de host a red y de red a host.
Situación
Una empresa de marketing tiene dos instalaciones. La oficina principal es en Birmingham (BHM) y la
sucursal es en Gadsden (GAD). El administrador de telecomunicaciones de ambas oficinas necesita
planificar e implementar listas de control de acceso para mejorar la seguridad y el desempeño. En la
oficina de BHM, hay dos grupos de usuarios de redes. Uno es el grupo Administrativo y el otro es el
grupo de Producción, y cada grupo utiliza una red diferente. Las dos redes se interconectan con un
router.
La oficina de GAD es una red stub y sólo tiene una LAN conectada a ella.
Paso 1 Configuraciones básicas del router y el host
a. Interconecte los routers y los hosts de acuerdo con el diagrama. Configure todos los aspectos
básicos del router, como el nombre de host, contraseña enable, acceso de telnet, interfaces del
router. Consulte el diagrama y las tablas que aparecen más arriba.
Nota: El router BHM requiere dos interfaces Ethernet.
b. Las configuraciones de cada router deben realizarse de la siguiente manera:
BHM#show running-config
<Resultado omitido>
hostname BHM
!
enable secret class
!
interface FastEthernet0
ip address 192.168.1.17 255.255.255.240
!
interface Serial0
ip address 172.16.1.2 255.255.255.0
clock rate 56000
!
interface FastEthernet 1
ip address 192.168.1.33 255.255.255.240
!
router rip
network 172.16.0.0
network 192.168.1.0
!
line vty 0 4
password cisco
login
!
end
BHM#
<Resultado omitido>
!
hostname GAD
!
enable password class
!

ip address 172.16.2.1 255.255.255.0
!
interface Serial0
ip address 172.16.1.1 255.255.255.0
!
router rip
network 172.16.0.0
!
line vty 0 4
password cisco
login
!
no scheduler allocate
end
GAD#
c. Configure los hosts con la información pertinente mediante la información definida
anteriormente. Antes de aplicar cualquier tipo de lista de acceso, es importante verificar la
conectividad entre sistemas.
Verifique la conectividad haciendo ping a todos los sistemas y routers desde cada sistema.
d. Todos los hosts deben poder hacer ping los unos a los otros y a las interfaces del router. Si los
pings a algunas interfaces no tienen éxito, es necesario encontrar y corregir el problema.
Siempre se deben verificar las conexiones de la capa física, ya que con frecuencia son la fuente
de los problemas de conectividad. A continuación, verifique las interfaces del router. Asegúrese
de que no estén apagadas, configuradas de forma incorrecta, y de que RIP esté configurado
correctamente. Finalmente, recuerde que junto con las direcciones IP válidas, los hosts también
deben tener gateways por defecto especificados.
e. Ahora que la infraestructura está armada, es el momento de implementar la seguridad de la red.
Paso 2 Impedir que los usuarios de Producción accedan a la red GAD
a. La política de la empresa especifica que sólo el grupo Administrativo debe poder acceder a la
oficina de GAD. El acceso a la red por parte del grupo de Producción queda prohibido.
b. Configure una lista de acceso extendida para permitir que el grupo Administrativo tenga acceso
a la oficina de GAD. El grupo de producción no debe tener acceso a la oficina de GAD.
c. Después de un análisis cuidadoso, se decide que la mejor opción será utilizar una lista de
acceso extendida y aplicarla a la interfaz S0 de salida en el router BHM.
Nota: Recuerde que cuando se configura la lista de acceso, el router procesa cada sentencia de
la lista en el orden en que se creó. No se puede reordenar una lista de acceso, ni saltear, editar
o eliminar las sentencias de una lista de acceso numerada. Por este motivo, puede resultar
conveniente crear la lista de acceso en un editor de texto como el Bloc de notas y luego pegar
los comandos en el router, en lugar de escribirlos directamente en un router.
d. Introduzca lo siguiente:
BHM#conf terminal
BHM(config)#access-list 100 deny ip 192.168.1.32 0.0.0.15 172.16.2.0
0.0.0.255
e. Esta sentencia define una lista de acceso extendida denominada “100”. Denegará el acceso ip
por parte de cualquier usuario de la red 192.168.1.32 – 192.168.1.47 si intentan acceder a la red
172.16.2.0. Aunque se puede definir un acceso menos específico, esta lista de acceso podría
permitir a los usuarios de producción acceder a otros sitios (de estar disponibles) a través de la
interfaz S0.

f. Recuerde que existe un comando deny all implícito al final de cada lista de acceso. Debemos
asegurarnos de que el grupo administrativo tenga permiso de acceder a la red de GAD. Aunque
es posible imponer más restricciones, en este caso, simplemente dejaremos pasar cualquier
otro tráfico. Introduzca la siguiente sentencia:
BHM(config)#access-list 100 permit ip any any
g. Ahora es necesario aplicar la lista de acceso a una interface. Es posible aplicar la lista a
cualquier tráfico entrante que vaya dirigido a la interfaz de red de producción Fa0/1. Sin
embargo, si hubiera mucho tráfico entre la red administrativa y la de producción, el router
tendría que verificar cada paquete. Existe la posibilidad de que esto implique una carga
innecesaria a los recursos del router. Por lo tanto, la lista de acceso se aplica a cualquier tráfico
de salida que pase por la interfaz S0 del router BHM.
Introduzca lo siguiente:
BHM(config)#interface s0
BHM(config-if)#ip access-group 100 out
h. Verifique que la sintaxis de la lista de acceso sea correcta mediante el comando show
running-config. A continuación se indican las sentencias válidas que deberían estar en la
configuración.
interface Serial0
ip access-group 100 out
<Resultado omitido>
access-list 100 deny ip 192.168.1.32 0.0.0.15 172.16.2.0 0.0.0.255
access-list 100 permit ip any any
i. Otro comando valioso es el comando show access-lists. Un resultado de muestra se
presenta a continuación:
BHM#show access-lists
Extended IP access list 100
deny ip 192.168.1.32 0.0.0.15 172.16.2.0 0.0.0.255
permit ip any any
j. El comando show access-lists también muestra contadores, indicando cuántas veces se
ha utilizado la lista. Aquí no se muestran los contadores dado que no se ha intentado la
verificación aún.
Nota: Use el comando clear access-list counters para reiniciar los contadores de lista
de acceso
k. Ahora pruebe la lista de acceso verificando la conectividad a la red GAD por parte de los hosts
administrativo y de producción.
¿Puede hacer ping el host de producción (B) al host de GAD (D)?
___________________________________

¿Puede hacer ping el host de producción (C) al host de GAD (D)?
__________________________________
¿Puede hacer ping el host administrativo (A) al host de GAD (D)?
________________________________
¿Puede hacer ping el host de producción (B) al host de administración (A)?
______________________________
¿Puede hacer ping el host de producción (B) a la interfaz serial del router de GAD?
_____________________
l. Los hosts de producción (B) y (C) deben poder hacer ping al host administrativo (A) y la interfaz
serial del router de GAD. Sin embargo, no deben poder hacer ping al host de GAD (D). El router
debe devolver un mensaje de respuesta al host que indique “Destination net unreachable” (Red
destino inalcanzable).
Emita el comando show access-lists. ¿Cuántas coincidencias hay? ________________
Nota: El comando show access-lists muestra la cantidad de coincidencias por línea. Por lo
tanto, es posible que la cantidad de coincidencias de denegación parezca extraña, hasta darse
cuenta de que los pings coinciden con la sentencia de denegar y la sentencia de permitir.
m. Para ayudar a comprender de qué manera opera la lista de acceso, ejecute periódicamente el
comando show access-lists.
Paso 3 Permitir que un usuario de Producción acceda a la red GAD
a. Se recibe una llamada de un usuario del grupo de producción (B). Esa person es el responsable
de intercambiar ciertos archivos entre la red de producción y la red de GAD. Es necesario
modificar la lista de acceso extendida para permitirle que acceda a la red de GAD, denegando
por otro lado el acceso de todos los demás de la red de producción.
b. Configure una lista de acceso extendida para permitir el acceso de ese usuario a GAD.
c. Desafortunadamente, no se puede reordenar una lista de acceso, ni saltear, editar o eliminar las
sentencias de una lista de acceso numerada. Si se intenta eliminar una sola sentencia de una
lista de acceso numerada, se eliminará la lista completa.
d. Por lo tanto, es necesario eliminar la lista de acceso extendida inicial y crear una nueva. Para
eliminar la lista de acceso 101o, introduzca lo siguiente:
BHM#conf t
BHM(config)#no access-list 100
Verifique que se haya eliminado con el comando show access-lists.
e. Ahora, cree una nueva lista de acceso extendida. Siempre se debe filtrar desde lo más
específico hasta lo más general. Por lo tanto la primera línea de la lista de acceso debe permitir
que el host de producción (B) acceda a la red de GAD. El resto de la lista de acceso debe ser
igual a la que se introdujo anteriormente.
f. Para filtrar el host de producción (B), la primera línea de la lista de acceso debe ser la siguiente:
BHM(config)#access-list 100 permit ip host 192.168.1.34 172.16.2.0
0.0.0.255
Por lo tanto, la lista de acceso permite que el host de producción (B) acceda a la red de GAD.
g. Ahora deniegue acceso a los demás hosts de producción a la red de GAD y permita el acceso a
cualquier otro. Consulte el paso anterior para saber las siguientes dos líneas de la
configuración.

El comando show access-list muestra un resultado similar a lo siguiente:
BHM#show access-lists
permit ip host 192.168.1.34 172.16.2.0 0.0.0.255
deny ip 192.168.1.32 0.0.0.15 172.16.2.0 0.0.0.255
permit ip any any
BHM#
h. Ahora pruebe la lista de acceso verificando la conectividad a la red GAD por parte de los hosts
administrativo y de producción.
¿Puede hacer ping el host de producción (B) al host de GAD (D)?
___________________________________
¿Puede hacer ping el host de producción (C) al host de GAD (D)?
___________________________________
El host de producción (B) ahora debe poder hacer ping al host de GAD (D). Sin embargo, todos los
demás hosts de producción (C) no deben poder hacer ping al host de GAD (D). Nuevamente, el
router debe devolver un mensaje de respuesta al host que indique “Destination net unreachable”
(Red destino inalcanzable).
Paso 4 Permitir que los usuarios de GAD accedan al servidor de nómina de la
Administración
a. El grupo de administración tiene el servidor de nómina. Periódicamente, los usuarios de la
oficina de GAD necesitan acceso FTP y HTTP al servidor de nómina para cargar y descargar
informes de nómina.
b. Configure una lista de acceso extendida para permitir que los usuarios de la oficina de GAD
tengan acceso FTP, HTTP al servidor de nómina solamente. Se decide también permitir el
acceso ICMP para que ellos hagan ping al servidor. Los usuarios de GAD no deben poder hacer
ping a ningún otro host en la red de Administración.
c. No conviene que haya tráfico innecesario entre los sitios, por lo tanto se decide configurar una
lista de acceso extendida en el router de GAD.
d. Tome en cuenta que de vez en cuando haría falta acceso EXEC privilegiado a GAD. Por este
motivo, se ha configurado el acceso Telnet a GAD. De lo contrario, sería necesario viajar a la
oficina de GAD para configurarlo.
e. Haga Telnet al router de GAD desde el router de BHM y entre al modo enable. Haga
diagnóstico de fallas según sea necesario.
Nota: Una trampa en la que se puede caer al configurar las listas de acceso en los routers
remotos es “dejarse afuera” de forma inadvertida. Esto no es un problema grave cuando el
router se encuentra en una ubicación física local. Sin embargo, podría ser un problema
enorme si el router se encuentra físicamente ubicado en otro punto geográfico.
f. Por este motivo, se recomienda enfáticamente que se emita el comando reload in 30 en el
router remoto. Esto recarga automáticamente el router remoto dentro de los 30 minutos después
de emitir el comando. Así, si el administrador se queda bloqueado, con el tiempo se recargará la
configuración anterior, permitiendo el acceso al router nuevamente. Use el comando reload
cancel para desactivar la recarga pendiente.
g. Configure una lista de acceso extendida para permitir el acceso FTP al servidor de nómina. La
sentencia de la lista de acceso debe ser similar al siguiente:
GAD(config)#access-list 110 permit tcp any host 192.168.1.18 eq ftp

Esta línea permitirá que cualquier host de la red de GAD tenga acceso FTP al servidor de nómina,
en la dirección 192.168.1.18.
¿Qué se podría haber definido en lugar de usar la palabra clave “any”?
_________________________________________________________________________________________
¿Qué se podría haber definido en lugar de usar la palabra clave “host”?
_________________________________________________________________________________________
¿Qué se podría haber definido en lugar de usar la palabra clave “ftp”?
_________________________________________________________________________________________
h. Ahora, configure la línea siguiente de la lista de acceso para permitir el acceso HTTP al servidor
de nómina. La sentencia de la lista de acceso debe ser similar al siguiente:
GAD(config)#access-list 110 permit tcp any host 192.168.1.18 eq www
Esta línea permitirá que cualquier host de la red de GAD tenga acceso FTP al servidor de nómina,
en la dirección 192.168.1.18.
¿Qué otra cosa se podría haber definido en lugar de usar la palabra clave “www”?
_________________________________________________________________________________________
i. Ahora, configure la línea siguiente de la lista de acceso para permitir el acceso HTTP al servidor
de nómina. La sentencia de la lista de acceso debe ser similar al siguiente:
GAD(config)#access-list 110 permit icmp any host 192.168.1.18
Esta línea permitirá que cualquier host de la red de GAD haga ping al servidor de nómina, en la
dirección 192.168.1.18.
j. Por último, ningún usuario de GAD debe poder acceder a ningún otro host en la red de
Administración. Aunque no es obligatorio, siempre es buena idea incluir una sentencia deny. La
sentencia sirve como recordatorio y hace que sea más fácil comprender la lista de acceso. La
sentencia de la lista de acceso debe ser similar al siguiente:
GAD(config)#access-list 110 deny ip any 192.168.1.16 0.0.0.15
k. Ahora es necesario aplicar la lista de acceso a una interface. Para reducir el tráfico WAN no
deseado, se decide aplicar la lista de acceso a cualquier tráfico de salida a través de la interfaz
S0 del router de GAD.
GAD(config)#interface s0
GAD(config-if)#ip access-group 110 out

l. Ahora pruebe la lista de acceso verificando la conectividad al servidor de nómina por parte del
host de GAD (D).
¿Puede hacer ping el host de GAD (D) al servidor de nómina?
________________________________________
¿Puede hacer ping el host de GAD (D) al host (A)?
_____________________________________________
El host de GAD debe poder hacer ping al servidor de nómina solamente. El router debe devolver el
mensaje “Destination net unreachable” (Red destino no alcanzable) al intentar hacer ping al host
administrativo (D).
debe contener resultados de los comandos show access-lists y show ip interface.
c. Con eso, se ha completado esta práctica de laboratorio de ACL extendida.
d. Al terminar, borre la configuración inicial de los routers, quite y guarde los cables y el adaptador.

Práctica de laboratorio 11.2.3a Configuración de una lista de acceso nombrada
Objetivo
• Crear una ACL nombrada para permitir o denegar tráfico específico.
Paso 1 Configurar el nombre de host y las contraseñas en el router Gadsden
a. En el router Gadsden, entre al modo de configuración global y configure el nombre de host tal
como aparece en el cuadro. Entonces, configure las contraseñas de consola, de la terminal
virtual y de enable. Configure la interfaz FastEthernet en el router de acuerdo al diagrama.
a. Host 1
b. Host 2

Paso 5 Impedir el acceso a la interfaz Ethernet desde los hosts
a. Cree una lista de acceso nombrada que impida el acceso a FastEthernet 0 desde la red
192.168.14.0.
b. En la petición de entrada de configuración escriba el siguiente comando:
GAD(config)#ip access-list standard no_access
GAD(config-std-nacl)#deny 192.168.14.0 0.0.0.255
GAD(config-std-nacl)#permit any
c. ¿Por qué hace falta la tercera sentencia?
____________________________________________
b. Si es así, ¿por qué?
_________________________________________________________
a. En la petición de entrada del modo de interfaz FastEthernet escriba lo siguiente:
GAD(config-if)#ip access-group no_access in
__________________________________________________________

Router>enable
[confirm]
Router#reload
Presione Intro.

Modelo de
router
2
Interfaz 5
(FA0/0)
(S0/1)
interfaz.

Práctica de laboratorio 11.2.3b Listas de acceso extendidas DMZ sencillas
Objetivo
En esta práctica de laboratorio, se aprende a usar las listas de acceso extendidas para crear una
Zona Desmilitarizada (DMZ) sencilla.

Situación
BMTC es una pequeña empresa manufacturera de Gadsden. Decidieron dar a conocer sus
productos a través de la Internet. Por lo tanto, su requisito inmediato es promover sus productos a
los clientes potenciales ofreciendo descripciones, informes y testimonios sobre los productos. Los
requisitos futuros incluirían correo electrónico, FTP, DNS y servicios de comercio electrónico en
línea.
Lo han contratado a usted para diseñar y configurar una infraestructura segura que satisfaga sus
requisitos de red internos y externos, manteniendo al mismo tiempo la responsabilidad fiscal, lo que
significa “que sea segura con bajo costo”.
Después de un análisis cuidadoso, se propone crear una arquitectura de seguridad de dos
escalones que se compone de una zona de red empresarial y una Zona Desmilitarizada (DMZ). La
zona de red empresarial constará de servidores privados y clientes internos. La DMZ consistirá en
sólo un servidor externo que proporcionaría servicios World Wide Web. Aunque tener un solo
servidor crea un solo punto de falla, el servicio sólo tiene fines informativos y no se considera crítico
para la empresa.
A la empresa le gustó la propuesta y han firmado un contrato para proceder.
Paso 1 Configuraciones básicas del router y el host
a. Interconecte los routers y los hosts de acuerdo con el diagrama. Configure todos los aspectos
básicos del router, como el nombre de host, interfaces del router y protocolo de enrutamiento.
Consulte el diagrama y las tablas que aparecen más arriba.
Las configuraciones de cada router deben ser similares a lo siguiente:
<Resultado omitido>
!
hostname GAD
!
ip address 10.1.1.1 255.255.255.0
!
interface Serial0
ip address 172.16.1.2 255.255.255.0
!
ip address 10.10.10.1 255.255.255.0
!
router rip
network 10.0.0.0
network 172.16.0.0
!
GAD#
ISP#show running-config
<Resultado omitido>
!
hostname ISP
!
ip address 172.16.2.1 255.255.255.0
!

interface Serial0
ip address 172.16.1.1 255.255.255.0
!
router rip
network 172.16.0.0
!
ISP#
b. Configure los hosts con la información pertinente mediante la información definida
anteriormente.
c. Para que la práctica de laboratorio sea más realista, se debe instalar software de servidor de
web en el host de servidor de web. Los ejemplos incluyen Microsoft IIS o Microsoft Personal
Web Server (Windows 98). Se puede usar un software de otras empresas, como TinyWeb
Server (http://www.ritlabs.com/tinyweb/). Si se usa TinyWeb Server, se recomienda instalar
también TinyBox (http://people.freenet.de/ralph.becker/tinybox/), un programa frontal GUI para
TinyWeb Server.
No se olvide de crear una página index.html por defecto. La página web debe incluir un
mensaje, como “Hola, mundo”. Guarde la página de acuerdo con las instrucciones del software
de servidor de Web.
d. Antes de aplicar cualquier tipo de lista de acceso, es importante verificar la conectividad entre
sistemas.
[ ] Verifique la conectividad haciendo ping a todos los sistemas y routers desde cada sistema.
¿Puede hacer ping el Host A al Host B?
______________________________________________________________
¿Puede hacer ping el Host A al servidor de Web?
_______________________________________________________
¿Puede hacer ping el Host B al Host A?
______________________________________________________________
¿Puede hacer ping el Host B puede al servidor de Web?
_______________________________________________________
Todos los hosts deben poder hacer ping los unos a los otros. Es posible que sea necesario
proformar el diagnóstico de fallas si el ping a algunas interfaces no tiene éxito. Siempre se
deben verificar las conexiones de la capa física, ya que con frecuencia son la fuente de los
problemas de conectividad. A continuación, verifique las interfaces del router. Asegúrese de que
no estén apagadas, configuradas de forma incorrecta, y de que RIP esté configurado
correctamente. Finalmente, recuerde que junto con las direcciones IP válidas, los hosts también
deben tener gateways por defecto especificados.
e. En el Host A, abra un navegador de Web como Windows Explorer o Netscape Navigator e
introduzca la dirección del servidor Web en el espacio para la dirección.
[ ] Verifique que cada Host tenga acceso Web al servidor de Web.
¿Puede ver el Host A la página index.html?
___________________________________________________
¿Puede ver el Host B la página index.html?
___________________________________________________
Ambos hosts deben poder ver la página index.html en el navegador de Web. Haga diagnóstico
de fallas según sea necesario.
f. Ahora que la infraestructura está armada, es el momento de implementar la seguridad de la red.

Paso 2 Proteger la red empresarial
a. La zona de red empresarial consta de servidores privados y clientes internos. Ninguna otra red
debe poder acceder a ella.
b. Configure una lista de acceso extendida para proteger la red empresarial. La protección de una
red empresarial empieza por especificar cuál es el tráfico que puede salir de la red. Aunque
esto al principio parezca extraño, tiene más sentido al considerar que la mayoría de los hackers
son empleados internos. La primera lista de acceso especifica cuál es la red que puede salir de
la red.
GAD#conf terminal
GAD(config)#access-list 101 permit ip 10.10.10.0 0.0.0.255 any
GAD(config)#access-list 101 deny ip any any
La primera línea definida en la lista de acceso “101” sólo permite que los usuarios empresariales
válidos de la red 10.10.10.0 accedan al router. La segunda línea no se requiere realmente
debido al deny all implícito, pero se agregó para facilitar la comprensión.
c. Ahora se necesita aplicar la lista de acceso a una interface de la red de la corporación.
GAD(config)#interface fa1
d. Ahora se necesita probar la lista de acceso.
______________________________________________________
______________________________________________________________
______________________________________________________
______________________________________________________________
Todos los hosts deben poder hacer ping a cualquier ubicación.
d. A continuación, configure una lista de acceso extendida de salida en la interfaz de la red
empresarial. El tráfico que entra a la red empresarial vendrá de la Internet o la DMZ. Por este
motivo, es importante limitar el tráfico que se permita entrar a la red empresarial.
e. La primera cuestión que se debe tratar es asegurarse de que sólo el tráfico originado en la red
empresarial pueda volver a esa red. Introduzca lo siguiente:
GAD(config)#access-list 102 permit tcp any any established
La palabra clave established en esta línea sólo permite el tráfico TCP que se origina en la red
10.10.10.0.

f. Para facilitar la gestión de red y el diagnóstico de fallas, también se decide permitir ICMP en la
red. Esto permitirá que los hosts internos reciban mensajes ICMP (por ej., mensajes de ping).
GAD(config)#access-list 102 permit icmp any any echo-reply
GAD(config)#access-list 102 permit icmp any any unreachable
La primera línea sólo permite que los pings exitosos vuelvan a la red empresarial. La segunda
línea permite mostrar los mensajes de los ping que no fueron exitosos.
g. En este momento no se desea que entre otro tráfico a la red empresarial. Por lo tanto,
introduzca lo siguiente:
h. Finalmente la lista de acceso debe aplicarse al puerto Fast Ethernet de la red empresarial.
GAD(config)#interface fa 1
i. Recuerde que una interfaz puede admitir una lista de acceso de entrada y otra de salida Para
verificar esto, ejecute el comando show ip interface fa1. Su salida debe confirmar que la
lista de acceso saliente debe ser la 102 y la entrante debe ser la 101.
j. Use el comando show access-lists para verificar la sintaxis de las listas de acceso. El
resultado debe ser similar a lo siguiente:
GAD#show access-lists
permit ip 10.10.10.0 0.0.0.255 any
deny ip any any
permit tcp any any established
permit icmp any any echo-reply
permit icmp any any unreachable
deny ip any any
Es posible que se tenga que eliminar las listas de acceso y volver a introducirlas si hay alguna
discrepancia entre el resultado anterior y la configuración.
k. Ahora es necesario probar las listas de acceso.
_______________________________________________________
______________________________________________________________
_______________________________________________________
______________________________________________________________
El Host A debe poder hacer ping a todas las ubicaciones. Sin embargo, ningún otro host debe
poder hacer ping al Host A.

l. En el Host A, abra un navegador de Web como Windows Explorer o Netscape Navigator e
[ ] Verifique que el Host A siga teniendo acceso de Web al servidor de Web.
___________________________________________________
m. El Host A todavía debería poder ver la página index.html en el navegador de Web. Haga
n. Ahora, la red empresarial interna es segura. A continuación, es necesario asegurar la red DMZ.
Paso 3 Proteger la red DMZ
a. La red DMZ consitirá en sólo un servidor externo que proporcionará servicios World Wide Web.
Los otros servicios como el correo electrónico, FTP y DNS se implementarán posteriormente.
Aunque tener un solo servidor crea un solo punto de falla, el servicio sólo tiene fines
informativos y no se considera crítico para la empresa.
b. Configure una lista de acceso extendida para proteger la red DMZ. Una vez más, como ocurre
con la red empresarial, especifique cuál es el tráfico que puede salir de la red y aplíquelo a la
interfaz.
GAD#conf terminal
GAD(config)#access-list 111 permit ip 10.1.1.0 0.0.0.255 any
GAD(config)#interface fa0
c. Ahora pruebe las nuevas listas de acceso.
______________________________________________________
______________________________________________________________
______________________________________________________
______________________________________________________________
El Host A debe poder hacer ping a todas las ubicaciones. Sin embargo, ningún otro host debe
poder hacer ping al Host A.
d. A continuación, se requiere una lista de acceso extendida de salida para especificar el tráfico
que puede entrar a la red DMZ. El tráfico que entra a la red DMZ vendrá de la Internet o de la
red empresarial que requiera los servicios de la World Wide Web.
e. Configure una lista de acceso extendida de salida que especifique que las peticiones a la World
Wide Web puedan entrar a la red. Introduzca lo siguiente:
GAD(config)#access-list 112 permit tcp any host 10.1.1.10 eq www
Esta línea permite que los servicios de la World Wide Web destinados al servidor de Web entren
a la red DMZ.

¿Qué comando se debe introducir para permitir las peticiones DNS a la DMZ?
_____________________________________________________________________________________
¿Qué comando se debe introducir para permitir las peticiones de correo electrónico a la DMZ?
_____________________________________________________________________________________
¿Qué comando se debe introducir para permitir las peticiones FTP a la DMZ?
_____________________________________________________________________________________
f. Para fines de gestión, sería útil permitir que los usuarios empresariales hagan ping al servidor
de Web. Sin embargo, los usuarios de Internet no deben recibir el mismo privilegio. Agregue
una línea a la lista de acceso para permitir que sólo los usuarios empresariales tengan acceso
ICMP a la red DMZ.
GAD(config)#access-list 112 permit icmp 10.10.10.0 0.0.0.255 host
10.1.1.10
Esta línea sólo permite que los hosts de la red empresarial hagan ping al servidor de Web.
Aunque es posible imponer más restricciones a las opciones ICMP en la configuración, no se
considera necesario.
g. Se pueden permitir otros servicios en la red DMZ en el futuro. Sin embargo, en este momento
no se debe permitir que otro tráfico entre a la red DMZ. Por lo tanto, introduzca lo siguiente:
h. Aplique la lista de acceso de salida al puerto Fast Ethernet de la red DMZ.
GAD(config)#interface fa 0
i. Para verificar la sintaxis de las listas de acceso, use el comando show-access-lists. El
permit ip 10.10.10.0 0.0.0.255 any (70 matches)
deny ip any any
permit tcp any any established (8 matches)
permit icmp any any echo-reply (12 matches)
deny ip any any (4 matches)
deny ip any any
permit tcp any host 10.1.1.10 eq www (29 matches)
permit icmp 10.10.10.0 0.0.0.255 host 10.1.1.10 (4 matches)
Es posible que sea necesario eliminar las listas de acceso y volverlas a introducir si hay alguna

j. Ahora, es necesario probar las listas de acceso.
_______________________________________________________
______________________________________________________________
_______________________________________________________
______________________________________________________________
k. El Host A debe poder hacer ping a todas las ubicaciones. Sin embargo, host externos no
deberían poder hacer ping al Host A.
Use un navegador de Web como Windows Explorer o Netscape Navigator en cada host e
[ ] Verifique que los hosts sigan teniendo acceso Web al servidor de Web.
___________________________________________________
___________________________________________________
Ambos hosts todavía deben poder ver la página index.html en el navegador de Web. Haga
l. Ahora, la red DMZ es segura. A continuación, necesitamos configurar nuestra interfaz externa
para impedir las practices de spoofing y hacking.
Paso 4 Impedir el spoofing
a. Las redes son cada vez más vulnerables a los ataques de usuarios externos. Hackers,
“crackers” y “script kiddies” son algunos de los nombres que se dan a las personas que, con el
objeto de hacer daño, intentan penetrar en las redes o impedir que las redes respondan a
peticiones legítimas (ataques de Servicio Denegado (DoS)). Esto se ha convertido en un
problema importante para la comunidad de la Internet.
b. Usted conoce bien las prácticas empleadas por algunos de estos hackers. Un método común es
intentar falsificar direcciones IP origen internas válidas. Esta práctica se conoce como
“spoofing”.
c. Para impedir el spoofing, se decide configurar una lista de acceso de manera que los hosts de
Internet no puedan hacer fácilmente spoof de las direcciones de red internas. Hay tres
direcciones IP origen comunes que los hackers intentan falsificar, que son las direcciones
internas válidas (es decir, 10.10.10.0), las direcciones de loopback (es decir, 127.x.x.x) y las
direcciones multicast (es decir, 224.x.x.x – 239.x.x.x).
d. Configure una lista de acceso de entrada que haga más difícil que los usuarios externos hagan
spoof de las direcciones internas y aplíquela a la interfaz Serial 0.
GAD(config)#access-list 121 deny ip 10.10.10.0 0.0.0.255 any
GAD(config)#access-list 121 permit ip any any

La primera línea impide que los usuarios externos falsifiquen una dirección IP de origen válida.
La segunda línea impide que usen el intervalo de direcciones loopback. La tercera línea
contrarresta la práctica de los hackers de usar un intervalo multicast de direcciones (es decir,
224.0.0.0 – 239.255.255.255) para crear tráfico interno innecesario.
e. Verifique la sintaxis de las listas de acceso con el comando show-access-lists. El
deny ip any any
permit tcp any any established (24 matches)
permit icmp any any echo-reply (28 matches)
deny ip any any
permit tcp any host 10.1.1.10 eq www (69 matches)
permit icmp 10.10.10.0 0.0.0.255 host 10.1.1.10 (12 matches)
deny ip 10.10.10.0 0.0.0.255 any
deny ip 127.0.0.0 0.255.255.255 any
deny ip 224.0.0.0 31.255.255.255 any
permit ip any any (47 matches)
Es posible que sea necesario eliminar las listas de acceso y volverlas a introducir si hay alguna
f. Por último, verifique que todavía haya conectividad.
______________________________________________________
______________________________________________________________
______________________________________________________
______________________________________________________________
Sólo el Host A debe poder hacer ping a todas las ubicaciones.
g. Use un navegador de Web como Windows Explorer o Netscape Navigator en cada host e
[ ] Verifique que los hosts sigan teniendo acceso Web al servidor de Web.
___________________________________________________
___________________________________________________

Ambos hosts todavía deben poder ver la página index.html en el navegador de Web. Haga
h. Ahora, la red BMTC es segura.
Nota: La práctica de laboratorio anterior es una solución básica para proporcionar una red
segura. Esto no pretende ser una solución completa.
Para proteger de manera adecuada las redes empresariales, se deben implementar dispositivos
de red dedicados como Cisco PIX. También se recomienda enfáticamente usar las funciones
avanzadas como la Traducción de Direcciones de Red y las opciones de listas de acceso
avanzadas como las listas de acceso reflexivas y las Listas de Acceso Basadas en Contenido
(CBAC); estas funciones no se incluyen en la certificación CCNA.
Por último, se recomienda que los administradores de red mantengan relaciones sólidas con
sus proveedores de servicios, para obtener ayuda cuando se vea comprometida la seguridad de
la red.
debe contener resultados de los comandos show access-list y show ip interface.
c. Al terminar, borre la configuración inicial de los routers, quite y guarde los cables y el adaptador.

285 - 296 CCNA 2: Routers y principios básicos de enrutamiento v 3.1–Práctica de laboratorio 11.2.3c Copyright © 2003, Cisco Systems, Inc.
Práctica de laboratorio 11.2.3c Funciones de múltiples listas de acceso (Desafío)
Nombre
del
router
Tipo
de
router
Dirección
FA0
Dirección
FA1
Dirección
S0
Dirección
S1
Máscara
de subred
Enrutamiento
Contraseña
enable
Contraseña
VTY

Host Dirección IP Máscara de subred Gateway
Objetivo
Configurar y aplicar una lista de control de acceso extendida para controlar el tráfico de Internet
mediante uno o más routers.
Situación
La empresa tiene una oficina regional, Boaz, que proporciona servicios a dos sucursales Gadsden y
Centro. Cada una de estas oficinas tiene un gerente de sucursal y varias personas a cargo de los
servicios al cliente. Ha habido una cantidad considerable de rotación entre el personal de servicio.
Después de una auditoría de seguridad, se descubrió que no existían restricciones de red en los
computadores usados por el personal de servicio.
El líder del equipo de infraestructura de red desea la creación y la implementación de un plan para
aplicar seguridad de red para evitar el acceso.
Infraestructura
El Host 3 representa la Internet. Una alternativa es usar la interfaz loopback 0 en Boaz y ejecutar el
comando Boaz(config)#ip http server.
Host 4 representa un servidor de web interno que contiene información confidencial de personal y
nómina.
El Host 4 también representará a el computador de administración de red
Todas las cuatro direcciones de host más bajas de cada subred están reservadas para los
computadores de los gerentes de sucursal (hosts 1 y 5).
Las interfaces del router usan las direcciones más altas de las subredes.
La dirección restante de cada subred de la sucursal será utilizada por los computadores del
personal de servicio (hosts 2 y 6).

Paso 2 Diseño de dirección de red
a. Utilizando una dirección IP privada clase C para la red interna, diseñe y documente la red.
Complete las tablas anteriores e incluya el tipo y número de interfaz, dirección IP, máscara de
subred y tipo de cable. La red “Internet” (nube) puede ser cualquier dirección de espacio
privado. Asegúrese de que los intervalos de direcciones asignados a los routers y hosts
cumplan con los criterios descritos en la sección de infraestructura anterior.
Mediante la información creada anteriormente, configure el router con RIP o IGRP y verifique la
conectividad haciendo ping a todos los sistemas y routers desde cada sistema.
Para simular ubicaciones específicas de la Internet, agregue la siguiente configuración al router
Boaz.
Boaz(config)#interface loopback 1
Boaz(config-if)#ip address 192.168.255.1 255.255.255.255
Boaz(config-if)#exit
Agregue una sentencia de red al protocolo de enrutamiento de Boaz para publicar esta red.

Paso 4 Configuraciones de cliente
a. Configure los hosts con la información pertinente mediante la información definida
anteriormente.
b. En los hosts 3 y 4 instale y configure un servidor Web como el servidor Tiny Web.
(http://www.simtel.net/pub/pd/13103.html) (El Host 3 representa la Internet. El Host 4 representa
un servidor de web interno que contiene información confidencial de personal y nómina). (El
Host 4 puede ser el loopback del router de Boaz)
[ ] Verifique que todos los sistemas puedan usar un navegador de web para acceder a las
páginas web del servidor intranet (host 4) y el servidor de Internet (host 3).
c. En el host 3, instale y configure un servidor telnet como TelnetXQ
(http://www.datawizard.net/Free_Software/TelnetXQ_Free/telnetxq_free.htm).
[ ] Verifique que todos los sistemas puedan hacer Telnet a la Internet (host 3).
d. Ahora que la infraestructura está armada, es el momento de implementar la seguridad de la red.
Paso 5 Asegurar el servidor de Intranet
a. Host 4 representa un servidor de web interno que contiene información confidencial de personal
y nómina. SÓLO los gerentes de sucursal deben tener acceso a la información en este servidor.
Es necesario crear una lista o listas de control de acceso para asegurar el servidor a fin de que
sólo las máquinas de los gerentes de sucursal tengan acceso de web (protocolo http) a este
servidor interno.
¿Cuántas listas de control de acceso se utilizarán?
______________________________________________
¿Dónde se aplicará la lista (o listas) de control de acceso?
_______________________________________
¿En qué dirección se aplicará la lista (o listas) de control de acceso?
_______________________________
¿Por qué motivos puede ser mejor usar varias listas de control de acceso?
_____________________________________________________________________________________
_____________________________________________________________________________________
¿Por qué motivos puede ser mejor usar una sola lista de control de acceso?
_____________________________________________________________________________________
_____________________________________________________________________________________
b. Mediante un editor de texto, como el Bloc de notas, desarrolle la lógica de la(s) lista(s) de
acceso, y luego escriba los comandos correspondientes. Cuando la lista esté correctamente
desarrollada, péguela en el o los routers y aplíquela a las interfaces correspondientes.
c. Confirme que la ACL funcione correctamente.
[ ] Verifique que todos los sistemas informáticos puedan usar un navegador de web para
acceder a las páginas web en la internet (en cualquier lugar salvo en el servidor de web interno).
[ ] Verifique que los computadores del personal de servicio NO PUEDAN usar un navegador de
web para acceder (protocolo http) al servidor de intranet.
[ ] Verifique que los computadores desde la Internet (host 3) NO PUEDAN usar un navegador
de web para acceder (protocolo http) al servidor de intranet.

Paso 6 Asegurar los documentos de Intranet
a. Existe la preocupación de que los documentos de procedimientos y políticas internas se
distribuyan fuera de la empresa. Para asegurarse de que los usuarios de la red interna no
puedan enviar estos documentos, no permita que ningún computador tenga acceso de telnet o
FTP a la Internet.
¿Será necesario crear una nueva lista (o listas) de control de acceso o modificar la lista o listas
actual(es)?
_____________________________________________________________________________________
Si es necesario crear una nueva lista (o listas):
¿Cuántas listas de control de acceso se crearán? _______________________________________
¿Dónde se aplicará la nueva lista (o listas) de control de acceso?
_____________________________________________________________________________________
¿En qué dirección se aplicará la nueva lista (o listas) de control de acceso?
_____________________________________________________________________________________
b. Nuevamente, use un editor de texto, como el Bloc de notas, para desarrollar la lógica de la(s)
lista(s) de acceso, y luego escriba los comandos correspondientes. Cuando la lista esté
correctamente desarrollada, péguela en el o los routers y aplíquela a las interfaces
correspondientes.
acceder a las páginas web en la internet (en cualquier lugar salvo en el servidor de web interno).
[ ] Verifique que los computadores NO PUEDAN hacer telnet a la Internet (host 3 e interfaces
de loopback en Boaz) pero puedan hacer telnet a los routers.
Paso 7 Impedir el abuso de Internet
a. Se han presentado algunas quejas de que los empleados abusan del acceso a Internet. Han
estado accediendo a sitios de contenido ofensivo. Para ayudar a poner fin a esta práctica, no
permita ningún tráfico IP desde la red a los siguientes sitios:
192.168.255.1
192.168.255.4
192.168.255.8
192.168.255.9
actual(es)?
_____________________________________________________________________________________
¿Cuántas listas de control de acceso se crearán?
_____________________________________________________________________________________

_____________________________________________________________________________________
_____________________________________________________________________________________
correspondientes.
[ ] Verifique que los computadores NO PUEDAN hacer telnet, acceder con un navegador de
web ni hacer ping a 192.168.255.1.
[ ] Verifique la conectividad haciendo ping a todos los demás sistemas y routers desde cada
sistema.
acceder a las páginas web en la internet (host 3 e interfaces de loopback en Boaz).
Paso 8 Impedir los ataques de Servicio Denegado (DoS)
a. En las últimas semanas la red de la empresa ha sufrido varios ataques de Servicio Denegado.
Muchos de estos ataques han asumido la forma del envío del “ping de la muerte” (paquetes de
eco ICMP de tamaño excesivo) o broadcasts dirigidos (x.x.x.255). Para impedir los ataques
mediante el "ping de la muerte”, no permita que ningún paquete de eco ICMP entre a la red.
También para detener el broadcast dirigido, impida la entrada a la red de todos los paquetes IP
dirigidos a la dirección de broadcast dirigida.
actual(es)?
_____________________________________________________________________________________
¿Cuántas listas de control de acceso se crearán?
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________

correspondientes.
web, ni hacer ping a 192.168.255.1.
acceder a las páginas web en la internet (host 3 y otras interfaces de loopbacks en Boaz).
[ ] Verifique que el host 3 NO PUEDA hacer ping con éxito a nada en la red.
[ ] Verifique que los sistemas puedan hacer ping con éxito a los demás hosts de Internet.
[ ] Verifique la conectividad haciendo ping a todos los demás sistemas y routers desde cada
sistema.
Paso 9 Bloquear telnet a los routers
a. También ha habido algunos intentos de hacer telnet a los routers desde el interior y el exterior
de la red. El único host que debe tener acceso por telnet a los routers es el computador de
administración de la red. Para impedir el acceso por telnet a los routers, cree una lista de control
de acceso y aplíquela a las líneas VTY de los routers que permitan que sólo el computador de
administración de la red haga telnet.
¿Qué tipo de lista de acceso se utilizará?
_____________________________________________________________________________________
¿Qué comando se utilizará para aplicar la lista a las líneas de VTY?
_____________________________________________________________________________________
b. Use un editor de texto, como el Bloc de notas, para desarrollar la lógica de la(s) lista(s) de
acceso, y luego escriba los comandos correspondientes. Cuando la lista esté correctamente
desarrollada, péguela en el o los routers y aplíquela a las líneas VTY.

web, ni hacer ping a 192.168.255.1.
acceder a las páginas web en la internet (host 3 y otras interfaces de loopbacks en Boaz).
[ ] Verifique que el host 3 NO PUEDA hacer ping con éxito a nada en la red.
[ ] Verifique que los sistemas puedan hacer ping con éxito a los demás hosts de Internet.
[ ] Verifique que los sistemas puedan hacer ping con éxito al host 3.
[ ] Verifique que el computador de administración de la red (host 4) pueda hacer telnet a todos
los routers.
[ ] Verifique que los demás computadores internos NO PUEDAN hacer telnet a ninguno de los
routers.
[ ] Verifique que los demás computadores externos (host 3) NO PUEDAN hacer telnet a
ninguno de los routers.
Paso 10 Verificar las listas de acceso
a. Ahora que se han aplicado las listas de acceso, es necesario verificarlas.
En primer lugar, verifique qué listas se han definido. Desde una sesión CLI en uno de los routers
con listas de acceso, muestre las listas de acceso con el comando Boaz#show ip access-
lists. Anote la información acerca de una de las listas de acceso.
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
_____________________________________________________________________________________
¿Qué representa el “(# matches)” en el resultado?
_____________________________________________________________________________________
b. A continuación, confirme qué lista de acceso se ha aplicado a cada interfaz. Esto se hace desde
la sesión de terminal de uno de los routers con listas de acceso, con el comando Boaz#show
ip interface. Observe el resultado desde cada interfaz y anote las listas aplicadas a cada
interfaz.
Interfaz __________
La lista de acceso de salida es __________
La lista de acceso de entrada es ________
Interfaz __________

Interfaz __________
Interfaz __________
c. Al terminar la práctica, borre la configuración inicial de los routers, quite y guarde los cables y el
adaptador. Termine la sesión y apague el router.

Práctica de laboratorio 11.2.6 Restricción VTY
Objetivo
Usar los comandos access-class y line para controlar el acceso telnet al router.
Situación
La sede de la empresa en Gadsden (GAD) ofrece servicios a las sucursales, como la oficina de
Birmingham (BHM). Sólo los sistemas dentro de la red local deben poder hacer telnet al router. Para
hacer esto se creará la lista de acceso estándar que permite que los usuarios de la red local hagan
telnet al router local. La lista de acceso entonces se aplicará a las líneas de la Terminal Virtual (vty).

Paso 2 Configuración básica
Mediante la información que aparecía en las tablas, configure el router y las configuraciones del
host y verifique la conectividad haciendo ping a todos los sistemas y routers de cada sistema.
b. Entonces haga telnet desde los hosts al router local y al router remoto.
Paso 3 Crear la lista de acceso que representa a la LAN Gadsden
a. La red de área local de Gadsden tiene una dirección de red de 192.168.1.0 /24. Para crear la
lista de acceso para permitir esto use los siguientes comandos:
GAD(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Paso 4 Aplicar la lista de acceso para permitir sólo la LAN Gadsden
a. Ahora que se ha creado la lista para representar el tráfico, hace falta aplicarla a las líneas vty.
Esto restringirá cualquier acceso de telnet al router. Si bien se pueden aplicar por
separado a cada interfaz, es más fácil aplicar la lista a todas las líneas vty con una sola
sentencia. Esto se hace entrando al modo de interfaz para todas las 5 líneas con el comando de
configuración global line vty 0 4.
Para el router de Gadsden escriba:
GAD(config)#line vty 0 4
GAD(config-line)#access-class 1 in
GAD(config-line)#^Z
Paso 5 Probar la restricción
a. Pruebe la funcionalidad de la ACL estableciendo una conexión telnet desde el host y verifique
que la lista de acceso trabaja correctamente.
[ ] verify that host 1 CAN telnet GAD
[ ] verify that host 2 CAN telnet GAD
[ ] verify that host 3 CANNOT telnet GAD
[ ] verify that host 4 CANNOT telnet GAD
Paso 6 Crear las restricciones para el router Birmingham
a. Repita el proceso anterior para restringir el acceso telnet a BHM. De esta manera, la restricción
sólo debe permitir que los hosts de la LAN Birmingham hagan telnet a BHM
b. Pruebe la funcionalidad de la ACL estableciendo una conexión telnet desde el host y verifique
que la lista de acceso trabaja correctamente.
[ ] verify that host 1 CANNOT telnet BHM
[ ] verify that host 2 CANNOT telnet BHM
[ ] verify that host 3 CAN telnet BHM
[ ] verify that host 4 CAN telnet BHM

a. Como parte de toda la gestión de red, es necesario elaborar documentación. Capture una copia
de la configuración y agregue comentarios adicionales para explicar el propósito del código
ACL.
c. Al terminar, borre la configuración inicial de los routers, quite y guarde los cables y el adaptador.

CCNA2: Routers y enrutamiento

Más contenido relacionado

La actualidad más candente

Similar a CCNA2: Routers y enrutamiento

Último

CCNA2: Routers y enrutamiento
