El documento describe los tipos de cementos dentales fosfato de zinc y poliacrílico. El fosfato de zinc es el agente cementante más antiguo y se compone de polvo y líquido. El polvo contiene óxido de zinc y óxido de magnesio. El poliacrílico usa un líquido de ácido poliacrílico y un polvo que contiene óxido de zinc. Ambos cementos se adhieren mecánicamente a los dientes y tienen resistencia a la compresión, pero el fosfato de zinc es más rí

1. Universidad Juárez del Estado de Durango. Escuela de Odontología. Alumna: Miriam Raquel Flores Hernández. Doc. Alfredo Nevarez Rascon.

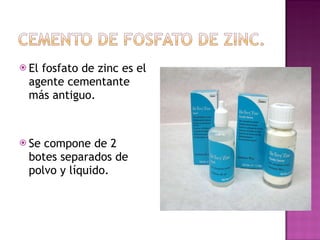

2. El fosfato de zinc es el agente cementante más antiguo. Se compone de 2 botes separados de polvo y líquido.

3. Composición del ingrediente del polvo: Óxido de zinc 90% Óxido de magnesio 10% Los ingredientes en polvo se funden a una temperatura de 1000-1400 °C, se convierte en un bloque que se tritura en un polvo fino.

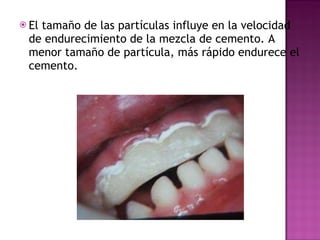

4. El tamaño de las partículas influye en la velocidad de endurecimiento de la mezcla de cemento. A menor tamaño de partícula, más rápido endurece el cemento.

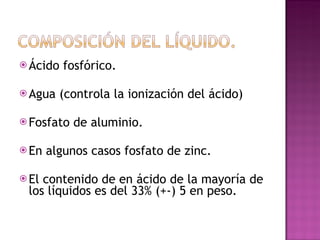

5. Ácido fosfórico. Agua (controla la ionización del ácido) Fosfato de aluminio. En algunos casos fosfato de zinc. El contenido de en ácido de la mayoría de los líquidos es del 33% (+-) 5 en peso.

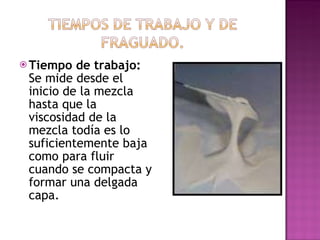

6. Tiempo de trabajo: Se mide desde el inicio de la mezcla hasta que la viscosidad de la mezcla todía es lo suficientemente baja como para fluir cuando se compacta y formar una delgada capa.

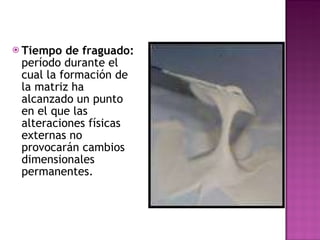

7. Tiempo de fraguado: período durante el cual la formación de la matriz ha alcanzado un punto en el que las alteraciones físicas externas no provocarán cambios dimensionales permanentes.

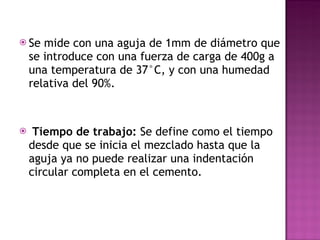

8. Se mide con una aguja de 1mm de diámetro que se introduce con una fuerza de carga de 400g a una temperatura de 37°C, y con una humedad relativa del 90%. Tiempo de trabajo: Se define como el tiempo desde que se inicia el mezclado hasta que la aguja ya no puede realizar una indentación circular completa en el cemento.

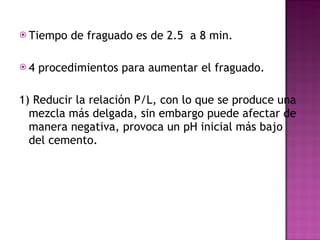

9. Tiempo de fraguado es de 2.5 a 8 min. 4 procedimientos para aumentar el fraguado. 1) Reducir la relación P/L, con lo que se produce una mezcla más delgada, sin embargo puede afectar de manera negativa, provoca un pH inicial más bajo del cemento.

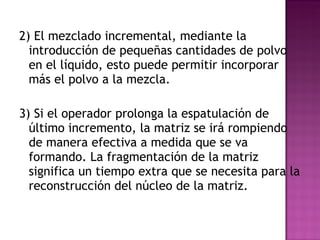

10. 2) El mezclado incremental, mediante la introducción de pequeñas cantidades de polvo en el líquido, esto puede permitir incorporar más el polvo a la mezcla. 3) Si el operador prolonga la espatulación de último incremento, la matriz se irá rompiendo de manera efectiva a medida que se va formando. La fragmentación de la matriz significa un tiempo extra que se necesita para la reconstrucción del núcleo de la matriz.

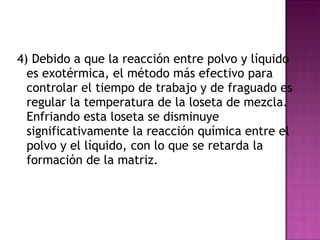

11. 4) Debido a que la reacción entre polvo y líquido es exotérmica, el método más efectivo para controlar el tiempo de trabajo y de fraguado es regular la temperatura de la loseta de mezcla. Enfriando esta loseta se disminuye significativamente la reacción química entre el polvo y el líquido, con lo que se retarda la formación de la matriz.

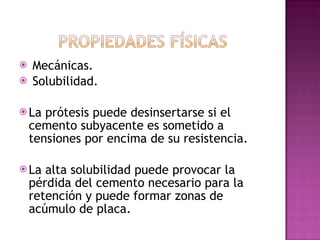

12. Mecánicas. Solubilidad. La prótesis puede desinsertarse si el cemento subyacente es sometido a tensiones por encima de su resistencia. La alta solubilidad puede provocar la pérdida del cemento necesario para la retención y puede formar zonas de acúmulo de placa.

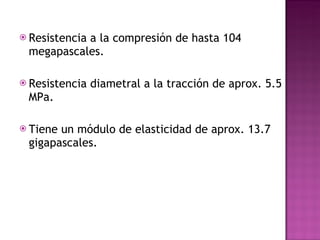

13. Resistencia a la compresión de hasta 104 megapascales. Resistencia diametral a la tracción de aprox. 5.5 MPa. Tiene un módulo de elasticidad de aprox. 13.7 gigapascales.

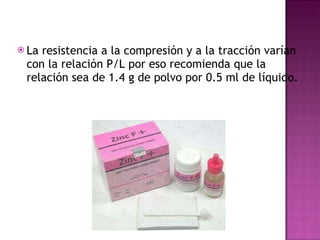

14. La resistencia a la compresión y a la tracción varían con la relación P/L por eso recomienda que la relación sea de 1.4 g de polvo por 0.5 ml de líquido.

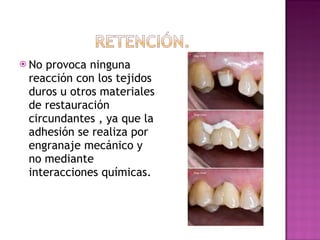

15. No provoca ninguna reacción con los tejidos duros u otros materiales de restauración circundantes , ya que la adhesión se realiza por engranaje mecánico y no mediante interacciones químicas.

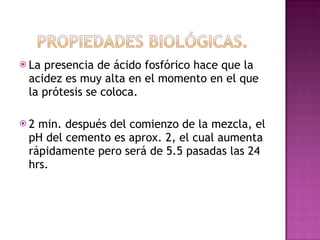

16. La presencia de ácido fosfórico hace que la acidez es muy alta en el momento en el que la prótesis se coloca. 2 min. después del comienzo de la mezcla, el pH del cemento es aprox. 2, el cual aumenta rápidamente pero será de 5.5 pasadas las 24 hrs.

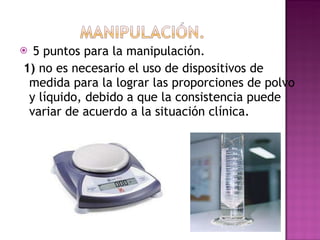

17. 5 puntos para la manipulación. 1) no es necesario el uso de dispositivos de medida para la lograr las proporciones de polvo y líquido, debido a que la consistencia puede variar de acuerdo a la situación clínica.

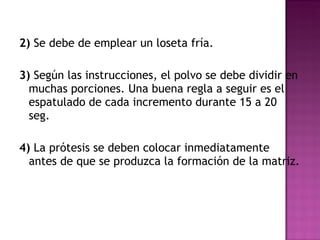

18. 2) Se debe de emplear un loseta fría. 3) Según las instrucciones, el polvo se debe dividir en muchas porciones. Una buena regla a seguir es el espatulado de cada incremento durante 15 a 20 seg. 4) La prótesis se deben colocar inmediatamente antes de que se produzca la formación de la matriz.

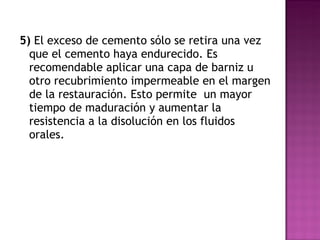

19. 5) El exceso de cemento sólo se retira una vez que el cemento haya endurecido. Es recomendable aplicar una capa de barniz u otro recubrimiento impermeable en el margen de la restauración. Esto permite un mayor tiempo de maduración y aumentar la resistencia a la disolución en los fluidos orales.

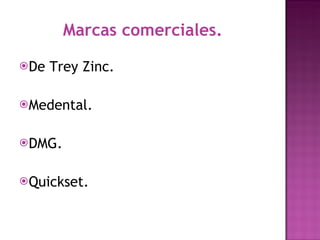

20. Marcas comerciales. De Trey Zinc. Medental. DMG. Quickset.

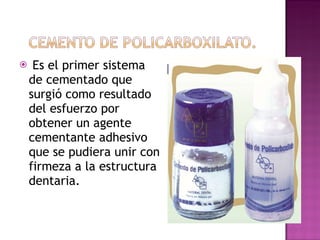

21. Es el primer sistema de cementado que surgió como resultado del esfuerzo por obtener un agente cementante adhesivo que se pudiera unir con firmeza a la estructura dentaria.

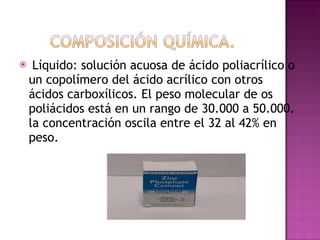

22. Líquido: solución acuosa de ácido poliacrílico o un copolímero del ácido acrílico con otros ácidos carboxílicos. El peso molecular de os poliácidos está en un rango de 30.000 a 50.000. la concentración oscila entre el 32 al 42% en peso.

23. El polvo contiene: Oxido de zinc. Oxido de magnesio que puede ser sustituido por oxido de estaño. También se añadir otros óxidos, como el bismuto y aluminio. Pequeñas cantidades de fluoruro estañoso.

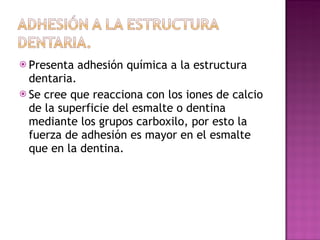

24. Presenta adhesión química a la estructura dentaria. Se cree que reacciona con los iones de calcio de la superficie del esmalte o dentina mediante los grupos carboxilo, por esto la fuerza de adhesión es mayor en el esmalte que en la dentina.

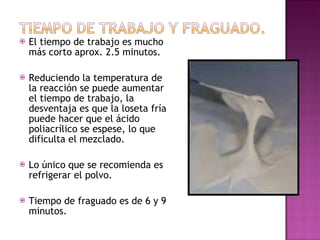

25. El tiempo de trabajo es mucho más corto aprox. 2.5 minutos. Reduciendo la temperatura de la reacción se puede aumentar el tiempo de trabajo, la desventaja es que la loseta fría puede hacer que el ácido poliacrílico se espese, lo que dificulta el mezclado. Lo único que se recomienda es refrigerar el polvo. Tiempo de fraguado es de 6 y 9 minutos.

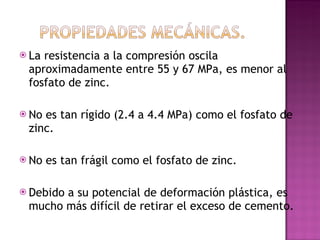

26. La resistencia a la compresión oscila aproximadamente entre 55 y 67 MPa, es menor al fosfato de zinc. No es tan rígido (2.4 a 4.4 MPa) como el fosfato de zinc. No es tan frágil como el fosfato de zinc. Debido a su potencial de deformación plástica, es mucho más difícil de retirar el exceso de cemento.

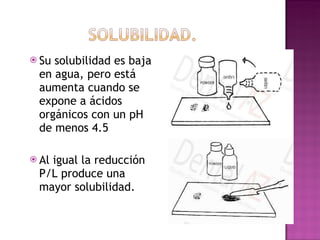

27. Su solubilidad es baja en agua, pero está aumenta cuando se expone a ácidos orgánicos con un pH de menos 4.5 Al igual la reducción P/L produce una mayor solubilidad.

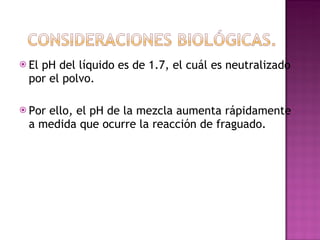

28. El pH del líquido es de 1.7, el cuál es neutralizado por el polvo. Por ello, el pH de la mezcla aumenta rápidamente a medida que ocurre la reacción de fraguado.

29. El líquido es muy viscoso, lo cual estás en función del peso molecular y de la concentración del ácido poliacrílico parámetros que varían de una marca a otra. Este cemento se debe mezclar en una superficie que no absorba líquido, ejem: loseta de cristal

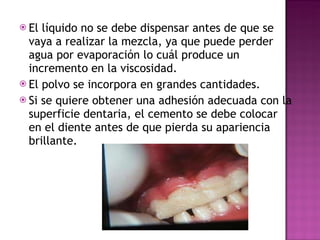

30. El líquido no se debe dispensar antes de que se vaya a realizar la mezcla, ya que puede perder agua por evaporación lo cuál produce un incremento en la viscosidad. El polvo se incorpora en grandes cantidades. Si se quiere obtener una adhesión adecuada con la superficie dentaria, el cemento se debe colocar en el diente antes de que pierda su apariencia brillante.

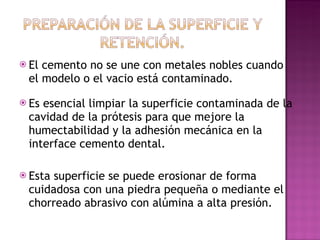

31. El cemento no se une con metales nobles cuando el modelo o el vacio está contaminado. Es esencial limpiar la superficie contaminada de la cavidad de la prótesis para que mejore la humectabilidad y la adhesión mecánica en la interface cemento dental. Esta superficie se puede erosionar de forma cuidadosa con una piedra pequeña o mediante el chorreado abrasivo con alúmina a alta presión.

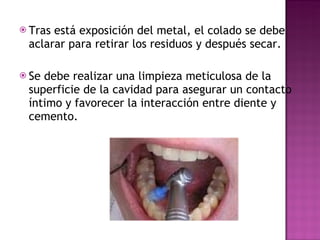

32. Tras está exposición del metal, el colado se debe aclarar para retirar los residuos y después secar. Se debe realizar una limpieza meticulosa de la superficie de la cavidad para asegurar un contacto íntimo y favorecer la interacción entre diente y cemento.

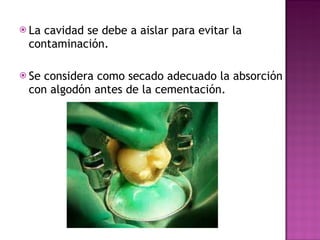

33. La cavidad se debe a aislar para evitar la contaminación. Se considera como secado adecuado la absorción con algodón antes de la cementación.

34. El exceso de cemento se debe retirar cuando el cemento esta ha endurecido por completo. Otra posibilidad de remoción es empezar a retirar el exceso de cemento tan pronto como haya finalizado el fraguado. El objetivo de estos 2 métodos es evitar la retirada del exceso de cemento en la fase plástica.

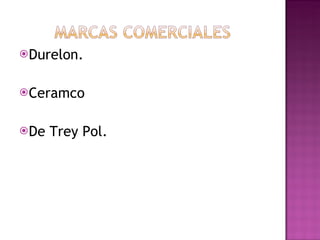

35. Durelon. Ceramco De Trey Pol.
