El documento presenta los planos y perspectivas del proyecto de renovación y ampliación del Centro Cultural Gabriela Mistral en Chile entre 2007-2010. El proyecto busca articular la estructura existente con una nueva intervención funcional y estética, incluyendo un gran foyer a nivel +6,60m que recorre horizontalmente el edificio. Se muestran detalles de la estrategia de intervención por nivel, plantas principales, cortes y perspectivas del interior remodelado con énfasis en la gran sala de audiencias.

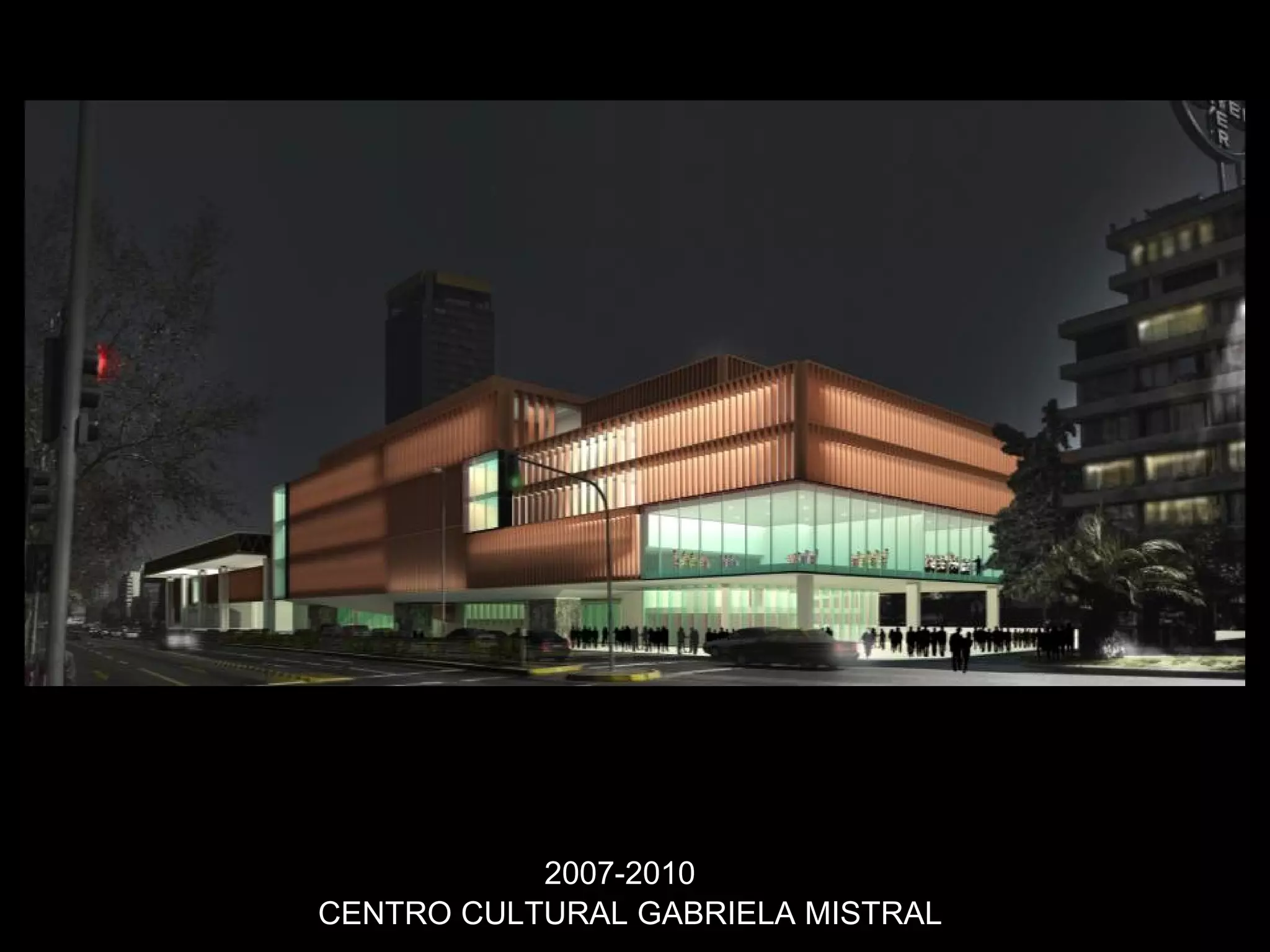

1. CENTRO CULTURAL GABRIELA MISTRAL 2007-2010

2. PROPUESTA URBANA

3. VISTA DESDE ALAMEDA / CORTE LONGITUDINAL PERSPECTIVADO Articulación de la Placa existente con la nueva Intervención, innovadora en aspectos funcionales, técnicos y estéticos El espacio del Nivel +6,60m, a manera de Gran Foyer , recorre horizontalmente la totalidad del edificio

4. PERSPECTIVA EXTERIOR

5. PERSPECTIVA EXTERIOR

6. PERSPECTIVA NOCTURNA DESDE AV. O’ HIGGINS

7. PERSPECTIVA DESDE AV. O´HIGGINS

8. ESTRATEGIA DE INTERVENCIÓN NIVEL -6,50 M A CONSERVAR: 6.586,78 M2 A DEMOLER: 0,00 M2 NIVEL -3,50 M A CONSERVAR: 6.557,67 M2 A DEMOLER: 0,00 M2

9. ESTRATEGIA DE INTERVENCIÓN NIVEL 0,00 M A CONSERVAR: 3.140,25 M2 A DEMOLER: 3880 M2 NIVEL 4,50 M A CONSERVAR: 2.487,38 M2 A DEMOLER: 3.784,54 M2

10. PLANTAS PRINCIPALES PLANTA -3,50 M PLANTA 0,00 M PLANTA +6,65 M

11. CORTES TRANSVERSALES CORTE SALA CORTE HALL Y PLAZA PÚBLICA CORTE ESCENARIO

12. PERSPECTIVA HALL

13. PERSPECTIVA INTERIOR FOYER

14. CORTE PERSPECTIVADO SALA

15. PERSPECTIVA SALA

16. GRAN SALA AUDIENCIAS G ÓPERA: Nivel de presión sonora –en dB- en configuración “Ópera”. La sala es muy homogénea. Maquinaria escénica TENSIONES PPALES MAX . DIR X2 MODELO 3D configuración “Ópera”: Los colores muestran la absorción acústica (azul poco absorbente; amarillo muy absorbente) TENSIONES PPALES MÍN. DIR X2 TENSIONES PPALES MAX. DIR X1 ACÚSTICA ILUMINACIÓN Y MAQUINARIA ESCÉNICA ESTRUCTURA G SINFÓNICO: Nivel de presión sonora –en dB- en configuración “Sinfónico”. La sala es muy homogénea. Iluminación escénica Visuales espectador Ampliación de sala de audiencias, acceso a nivel principal Teatro experimental para usos varios

17. PERSPECTIVA SALA

18. VISTAS VISTA SUR VISTA NORTE

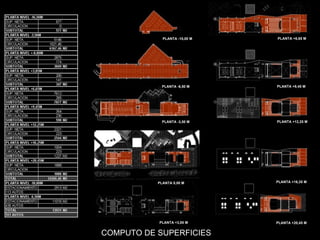

19. COMPUTO DE SUPERFICIES PLANTA 0,00 M PLANTA +16,35 M PLANTA +3,85 M PLANTA +20,45 M PLANTA -3,50 M PLANTA +12,25 M PLANTA -6,50 M PLANTA +9,45 M PLANTA -10,00 M PLANTA +6,65 M

20. CENTRO CULTURAL GABRIELA MISTRAL 2007-2010
