![ANALISIS DE CAPACIDAD, Cálculo de Indices
Desviación estándar dentro del
grupo
Desviación estándar total
s = R
2 d
s = =
-
-
= å
s
X X
i
n
i
n
( )2
1
1
Cp = (LSE - LIE) / 6s
Z = LSE - X sup Z = X - LIE inf
[ ] s
( , ) / 3 sup inf CPk = Min Z Z
Cpm = ( LSE - LIE) / 6( (åXi - t arget)2 / n -1)
Pp = (LSE - LIE) / 6s
Z = LSE - X sup Z = X - LIE inf
[ ( , )]/3s sup inf Ppk = Min Z Z
Cpm = ( LSE - LIE) / 6( (åXi - t arget)2 / n -1)
36](https://image.slidesharecdn.com/cepintermedio-141112172924-conversion-gate02/85/Cep-intermedio-36-320.jpg)

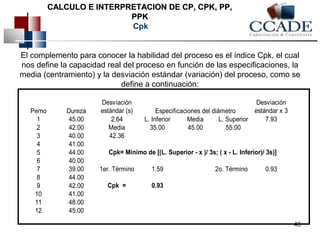

![El complemento para conocer la habilidad del proceso es el índice Cpk, el cual
nos define la capacidad real del proceso en función de las especificaciones, la
media (centramiento) y la desviación estándar (variación) del proceso, como se
define a continuación:
Perno Dureza
Desviación
estándar (s)
Desviación
estándar x 3
Especificaciones del diámetro
1 45.00 2.64 L. Inferior Media L. Superior 7.93
2 42.00 Media 35.00 45.00 55.00
3 40.00 42.36
4 41.00
5 44.00
Cpk= Mínimo de [(L. Superior - x )/ 3s; ( x - L. Inferior)/ 3s)]
6 40.00
7 39.00 1er. Término 1.59 2o. Término 0.93
8 44.00
9 42.00 Cpk = 0.93
10 41.00
11 48.00
12 45.00
40
CCAALLCCUULLOO EE IINNTTEERRPPRREETTAACCIIOONN DDEE CCPP,, CCPPKK,, PPPP,,
PPPPKK
Cpk](https://image.slidesharecdn.com/cepintermedio-141112172924-conversion-gate02/85/Cep-intermedio-40-320.jpg)
![CCAALLCCUULLOO EE IINNTTEERRPPRREETTAACCIIOONN DDEE CCPP,, CCPPKK,, PPPP,,
PPPPKK
Como se observa en la figura anterior, la posición de los datos reales
estará en función del límite de especificación más cercano que en este
caso se indica con “c” y su variación respecto de su media se indica con
“d”, luego entonces se procede a calcular un Cp para cada uno de los
límites especificados y se expresan de la siguiente manera:
Para LIE Para LSE
Cpi = x - LIE Cps = LSE - x
3s 3s
Cpk = Mínimo de [ Cpi , Cps ]
Donde “ x ” es el valor de la media del proceso. 47](https://image.slidesharecdn.com/cepintermedio-141112172924-conversion-gate02/85/Cep-intermedio-47-320.jpg)

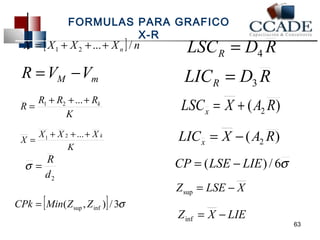

![FORMULAS PARA GRAFICO
X-R X [ X X X ] n n ... / 1 2 = + + +
M m R =V -V
R R R Rk = + +...+ 1 2
K
X X X X = 1 + 2 +...+ k
K
LSC D R R 4 =
LIC D R R 3 =
( ) 2 LSC X A R x = +
( ) 2 LIC X A R x = -
s = R CP = (LSE - LIE) / 6s
d
2 CPk = [ Min ( Z , Z
)]/ 3s sup inf Z = LSE - X sup
Z = X - LIE inf
63](https://image.slidesharecdn.com/cepintermedio-141112172924-conversion-gate02/85/Cep-intermedio-63-320.jpg)
