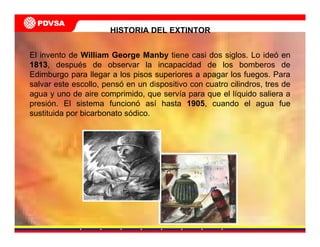

2. El invento de William George Manby tiene casi dos siglos. Lo ideó en
1813, después de observar la incapacidad de los bomberos de
Edimburgo para llegar a los pisos superiores a apagar los fuegos. Para
salvar este escollo, pensó en un dispositivo con cuatro cilindros, tres de
agua y uno de aire comprimido, que servía para que el líquido saliera a
presión. El sistema funcionó así hasta 1905, cuando el agua fue
sustituida por bicarbonato sódico.
HISTORIA DEL EXTINTOR
3. EXTINTORES

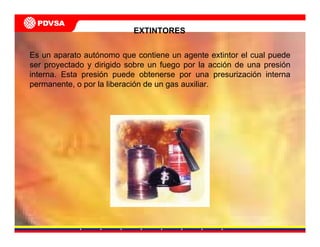

Es un aparato autónomo que contiene un agente extintor el cual puede
ser proyectado y dirigido sobre un fuego por la acción de una presión
interna. Esta presión puede obtenerse por una presurización interna
permanente, o por la liberación de un gas auxiliar.

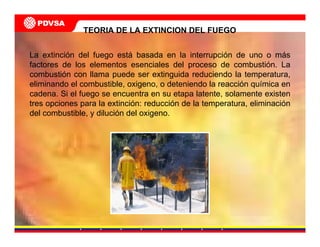

4. La extinción del fuego está basada en la interrupción de uno o más
factores de los elementos esenciales del proceso de combustión. La
combustión con llama puede ser extinguida reduciendo la temperatura,
eliminando el combustible, oxigeno, o deteniendo la reacción química en
cadena. Si el fuego se encuentra en su etapa latente, solamente existen
tres opciones para la extinción: reducción de la temperatura, eliminación
del combustible, y dilución del oxigeno.
TEORIA DE LA EXTINCION DEL FUEGO

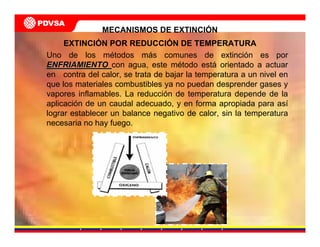

5. Uno de los métodos más comunes de extinción es por
ENFRIAMIENTOENFRIAMIENTO con agua, este método está orientado a actuar
en contra del calor, se trata de bajar la temperatura a un nivel en
que los materiales combustibles ya no puedan desprender gases y
vapores inflamables. La reducción de temperatura depende de la
aplicación de un caudal adecuado, y en forma apropiada para así
lograr establecer un balance negativo de calor, sin la temperatura
necesaria no hay fuego.
MECANISMOS DE EXTINCIÓN
EXTINCIÓN POR REDUCCIÓN DE TEMPERATURA

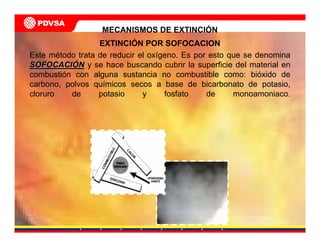

6. MECANISMOS DE EXTINCIÓN
EXTINCIÓN POR SOFOCACION
Este método trata de reducir el oxígeno. Es por esto que se denomina
SOFOCACISOFOCACIÓÓNN y se hace buscando cubrir la superficie del material en
combustión con alguna sustancia no combustible como: bióxido de
carbono, polvos químicos secos a base de bicarbonato de potasio,
cloruro de potasio y fosfato de monoamoniaco.

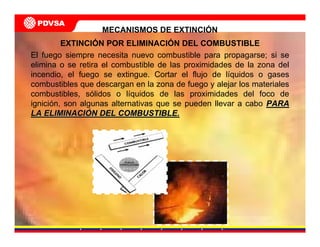

7. El fuego siempre necesita nuevo combustible para propagarse; si se
elimina o se retira el combustible de las proximidades de la zona del
incendio, el fuego se extingue. Cortar el flujo de líquidos o gases
combustibles que descargan en la zona de fuego y alejar los materiales
combustibles, sólidos o líquidos de las proximidades del foco de
ignición, son algunas alternativas que se pueden llevar a cabo PARAPARA
LA ELIMINACILA ELIMINACIÓÓN DEL COMBUSTIBLE.N DEL COMBUSTIBLE.
EXTINCIÓN POR ELIMINACIÓN DEL COMBUSTIBLE
MECANISMOS DE EXTINCIÓN
8. MECANISMOS DE EXTINCIÓN

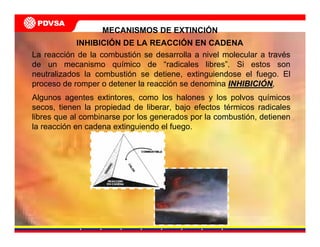

La reacción de la combustión se desarrolla a nivel molecular a través
de un mecanismo químico de “radicales libres”. Si estos son
neutralizados la combustión se detiene, extinguiendose el fuego. El
proceso de romper o detener la reacción se denomina INHIBICIINHIBICIÓÓNN,
Algunos agentes extintores, como los halones y los polvos químicos
secos, tienen la propiedad de liberar, bajo efectos térmicos radicales
libres que al combinarse por los generados por la combustión, detienen
la reacción en cadena extinguiendo el fuego.
INHIBICIÓN DE LA REACCIÓN EN CADENA
9. Elaborado por: Adolfo Mantilla
CLASE DE INCENDIOS

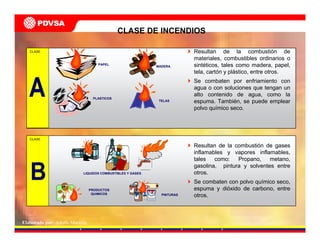

Resultan de la combustión de
materiales, combustibles ordinarios o
sintéticos, tales como madera, papel,
tela, cartón y plástico, entre otros.
Se combaten por enfriamiento con
agua o con soluciones que tengan un
alto contenido de agua, como la
espuma. También, se puede emplear
polvo químico seco.
CLASE
PAPEL
MADERA
PLASTICOS
TELAS
Resultan de la combustión de gases
inflamables y vapores inflamables,
tales como: Propano, metano,
gasolina, pintura y solventes entre
otros.
Se combaten con polvo químico seco,
espuma y dióxido de carbono, entre
otros.
CLASE
PINTURAS
LIQUIDOS COMBUSTIBLES Y GASES
PRODUCTOS
QUIMICOS
10. Elaborado por: Adolfo Mantilla
CLASE DE INCENDIOS
CLASE

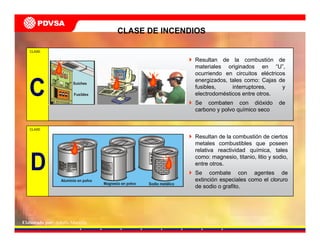

Resultan de la combustión de
materiales originados en “U”,
ocurriendo en circuitos eléctricos
energizados, tales como: Cajas de
fusibles, interruptores, y
electrodomésticos entre otros.
Se combaten con dióxido de
carbono y polvo químico seco
CLASE
Resultan de la combustión de ciertos
metales combustibles que poseen
relativa reactividad química, tales
como: magnesio, titanio, litio y sodio,
entre otros.
Se combate con agentes de
extinción especiales como el cloruro
de sodio o grafito.
11. AGENTES EXTINTORES

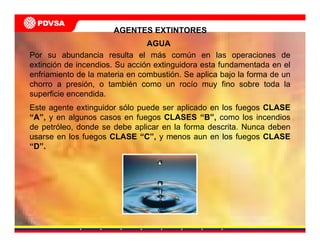

Por su abundancia resulta el más común en las operaciones de
extinción de incendios. Su acción extinguidora esta fundamentada en el
enfriamiento de la materia en combustión. Se aplica bajo la forma de un
chorro a presión, o también como un rocío muy fino sobre toda la
superficie encendida.
Este agente extinguidor sólo puede ser aplicado en los fuegos CLASE
“A”, y en algunos casos en fuegos CLASES “B”, como los incendios
de petróleo, donde se debe aplicar en la forma descrita. Nunca deben
usarse en los fuegos CLASE “C”, y menos aun en los fuegos CLASE
“D”.
AGUA

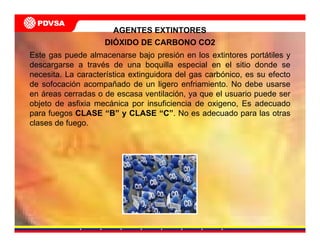

12. Este gas puede almacenarse bajo presión en los extintores portátiles y
descargarse a través de una boquilla especial en el sitio donde se
necesita. La característica extinguidora del gas carbónico, es su efecto
de sofocación acompañado de un ligero enfriamiento. No debe usarse
en áreas cerradas o de escasa ventilación, ya que el usuario puede ser
objeto de asfixia mecánica por insuficiencia de oxigeno, Es adecuado
para fuegos CLASE “B” y CLASE “C”. No es adecuado para las otras
clases de fuego.
DIÓXIDO DE CARBONO CO2
AGENTES EXTINTORES

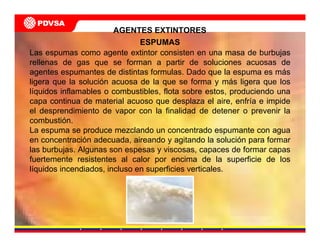

13. ESPUMAS
Las espumas como agente extintor consisten en una masa de burbujas
rellenas de gas que se forman a partir de soluciones acuosas de
agentes espumantes de distintas formulas. Dado que la espuma es más
ligera que la solución acuosa de la que se forma y más ligera que los
líquidos inflamables o combustibles, flota sobre estos, produciendo una
capa continua de material acuoso que desplaza el aire, enfría e impide
el desprendimiento de vapor con la finalidad de detener o prevenir la
combustión.
La espuma se produce mezclando un concentrado espumante con agua
en concentración adecuada, aireando y agitando la solución para formar
las burbujas. Algunas son espesas y viscosas, capaces de formar capas
fuertemente resistentes al calor por encima de la superficie de los
líquidos incendiados, incluso en superficies verticales.
AGENTES EXTINTORES
14. AGENTES EXTINTORES

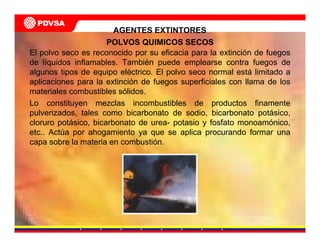

POLVOS QUIMICOS SECOS
El polvo seco es reconocido por su eficacia para la extinción de fuegos
de líquidos inflamables. También puede emplearse contra fuegos de
algunos tipos de equipo eléctrico. El polvo seco normal está limitado a
aplicaciones para la extinción de fuegos superficiales con llama de los
materiales combustibles sólidos.
Lo constituyen mezclas incombustibles de productos finamente
pulverizados, tales como bicarbonato de sodio, bicarbonato potásico,
cloruro potásico, bicarbonato de urea- potasio y fosfato monoamónico,
etc.. Actúa por ahogamiento ya que se aplica procurando formar una
capa sobre la materia en combustión.

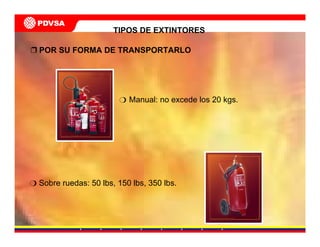

15. POR SU FORMA DE TRANSPORTARLO
TIPOS DE EXTINTORES
Sobre ruedas: 50 lbs, 150 lbs, 350 lbs.
Manual: no excede los 20 kgs.

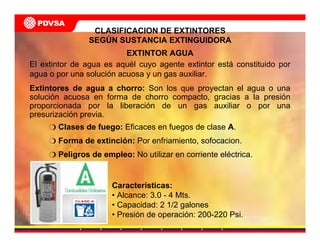

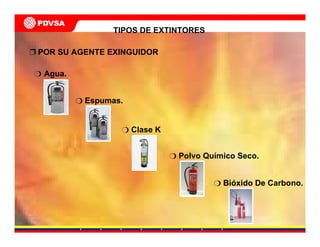

17. CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
El extintor de agua es aquél cuyo agente extintor está constituido por
agua o por una solución acuosa y un gas auxiliar.
EXTINTOR AGUA
Extintores de agua a chorro: Son los que proyectan el agua o una
solución acuosa en forma de chorro compacto, gracias a la presión
proporcionada por la liberación de un gas auxiliar o por una
presurización previa.
Clases de fuego: Eficaces en fuegos de clase A.
Forma de extinción: Por enfriamiento, sofocacion.
Peligros de empleo: No utilizar en corriente eléctrica.
Características:
• Alcance: 3.0 - 4 Mts.
• Capacidad: 2 1/2 galones
• Presión de operación: 200-220 Psi.
18. El extintor de polvo es aquél cuyo agente extintor se halla en estado
pulverulento y es proyectado mediante la presión proporcionada por la
liberación de un gas auxiliar o por una presurización previa.
Existen tres tipos de polvo para cargar los extintores:
• Polvo Normal: Polvo seco, a base de bicarbonato sódico o
potásico, eficaces para fuegos de clase B y C. No son buenos para
los fuegos de clase A porque no apagan las brasas (PURPURA K y
PLUS FIFTY).
• Polvo polivalente: a base de fosfato monoamónico, es eficaz para
fuegos de clase A, B y C. (FORAY)
• Polvo especial: para fuegos metálicos.
CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
EXTINTOR POLVO QUIMICO SECO
19. Forma de extinción: Acción sobre las reacciones en cadena de la
combustión.
Peligros de empleo: En mecanismos sensibles al polvo y en
instalaciones electrónicas, corrosivo.
CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
EXTINTOR POLVO QUIMICO SECO
Extintor de polvo químico seco con presión contenida
Características:
• P.H: 600 Psi cada 12 Años
• En extintores De 5-10-20 Lbs
• Alcance: 3.5 a 4 Mts.
• Presión operación: 195 Psi.
20. CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
EXTINTOR POLVO QUIMICO SECO

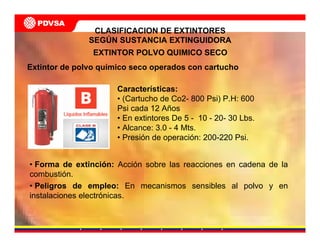

Extintor de polvo químico seco operados con cartucho
Características:
• (Cartucho de Co2- 800 Psi) P.H: 600
Psi cada 12 Años
• En extintores De 5 - 10 - 20- 30 Lbs.
• Alcance: 3.0 - 4 Mts.
• Presión de operación: 200-220 Psi.
• Forma de extinción: Acción sobre las reacciones en cadena de la
combustión.
• Peligros de empleo: En mecanismos sensibles al polvo y en
instalaciones electrónicas.
21. CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
POLVOS QUIMICOS ESPECIALES
Extintor de polvo seco clase D
USO EXCLUSIVO DE METALES
MOD. 570 Este extintor contiene una mezcla de cloruro de sodio en
polvo seco. Ideal para extinguir fuegos de metales como el magnesio,
sodio, potasio, uranio y aluminio pulverizado
MOD. 571 Contiene un agente extintor de cobre especialmente
desarrollado para atacar fuegos de litio y aleaciones en litio
Características:
• Rango de temperatura de 40 a 120 °F
• Acabado en pintura amarilla resistente
a la corrosión
• Listado por F.M. (ANSI/UL Y 711)
22. Elaborado por: Adolfo Mantilla

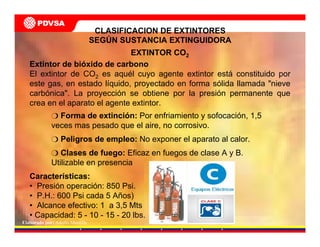

Extintor de bióxido de carbono
El extintor de CO2 es aquél cuyo agente extintor está constituido por
este gas, en estado líquido, proyectado en forma sólida llamada "nieve
carbónica". La proyección se obtiene por la presión permanente que
crea en el aparato el agente extintor.
CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
EXTINTOR CO2
Forma de extinción: Por enfriamiento y sofocación, 1,5
veces mas pesado que el aire, no corrosivo.
Peligros de empleo: No exponer el aparato al calor.
Clases de fuego: Eficaz en fuegos de clase A y B.
Utilizable en presencia
Características:
• Presión operación: 850 Psi.
• P.H.: 600 Psi cada 5 Años)
• Alcance efectivo: 1 a 3,5 Mts
• Capacidad: 5 - 10 - 15 - 20 lbs.
23. Agente extintor PRX
El agente liquido supresor de fuego, es una solución acuosa de sales
orgánicas especialmente formulada, no corrosivo no tóxico, además de
su potencial extintor forma una capa selladora de vapores, entregando
un efecto enfriante que beneficia los procesos de bajar la temperatura
del combustible por debajo del punto de autoignicion. Su color es rojo,
tiene una duración de almacenamiento de 12 años.
CLASIFICACION DE EXTINTORES
SEGÚN SUSTANCIA EXTINGUIDORA
• PH 200 psi cada 5 años.
• Presión de operación 100 psi.
• Capacidad 6 litros-1,6 galones.
• Material del casco acero inoxidable.
• Alcance del chorro 10/12 pies- 3,1/3,7 m
• Tiempo efectivo de descarga 40 segundos.
24. Elaborado por: Adolfo Mantilla
Percutor
Manguera flexible de
descarga
Boquilla de
descarga
Asa
Cartucho
Presurizador
Sifón
Tapa

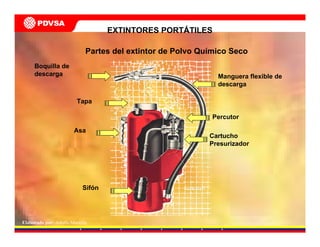

Partes del extintor de Polvo Químico Seco
EXTINTORES PORTÁTILES

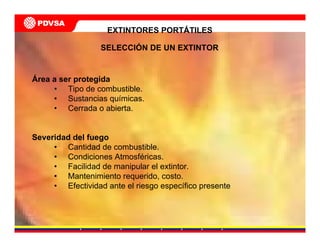

25. Área a ser protegida
• Tipo de combustible.
• Sustancias químicas.
• Cerrada o abierta.
Severidad del fuego
• Cantidad de combustible.
• Condiciones Atmosféricas.
• Facilidad de manipular el extintor.
• Mantenimiento requerido, costo.
• Efectividad ante el riesgo específico presente
EXTINTORES PORTÁTILES
SELECCIÓN DE UN EXTINTOR
26. EXTINTORES PORTÁTILES
INSPECCION Y MANTENIMIENTO

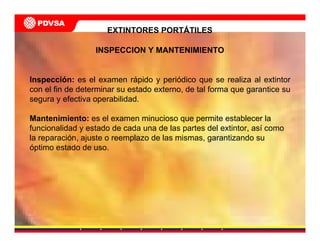

Inspección: es el examen rápido y periódico que se realiza al extintor
con el fin de determinar su estado externo, de tal forma que garantice su
segura y efectiva operabilidad.
Mantenimiento: es el examen minucioso que permite establecer la
funcionalidad y estado de cada una de las partes del extintor, así como
la reparación, ajuste o reemplazo de las mismas, garantizando su
óptimo estado de uso.
27. Se deberán inspeccionar al instalarse y al menos una vez al año,
excepto en los siguientes casos, que se deberá realizar cada seis
meses.
Frecuencia de conatos de incendio en la zona
Riesgos altos en las áreas de cobertura
Susceptibilidad a daños y robos
Posibilidad de obstrucciones visibles o físicas
Exposición a temperaturas extremas y atmósferas
corrosivas.
Se deberá realizar mantenimiento a un extintor como mínimo una vez
al año, o cuando la inspección lo requiera.
CONDICIONES GENERALES DE LA
INSPECCION Y EL MANTENIMIENTO
EXTINTORES PORTÁTILES
28. EXTINTORES PORTÁTILES

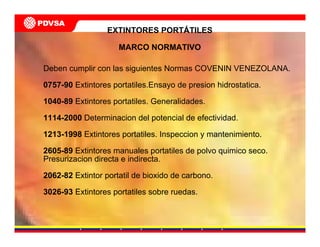

MARCO NORMATIVO
Deben cumplir con las siguientes Normas COVENIN VENEZOLANA.
0757-90 Extintores portatiles.Ensayo de presion hidrostatica.
1040-89 Extintores portatiles. Generalidades.
1114-2000 Determinacion del potencial de efectividad.
1213-1998 Extintores portatiles. Inspeccion y mantenimiento.
2605-89 Extintores manuales portatiles de polvo quimico seco.
Presurizacion directa e indirecta.
2062-82 Extintor portatil de bioxido de carbono.
3026-93 Extintores portatiles sobre ruedas.
29. Elaborado por: Adolfo Mantilla
EXTINTORES PORTÁTILES
PASOS A SEGUIR ANTE UN INCENDIO
Dar la voz de alarma.
Conservar la serenidad.
Tomar el extintor más cercano y adecuado para esta clase de fuego.
Preferiblemente, ubicarse vientos arriba del fuego.
Atacar el fuego desde una distancia prudencial (2 a 2,5 mts)
Aplicar el agente extinguidor a la base de la llama.
Cuando extinga el incendio, retroceda, vigilando la posible reignición.
Esperar la llegada de los bomberos.
Seguir las instrucciones que ellos le den.
30. EXTINTORES PORTÁTILES

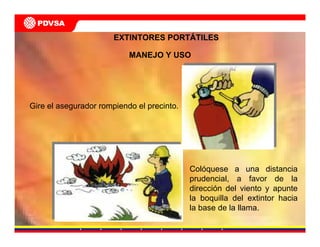

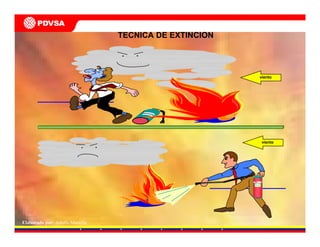

Colóquese a una distancia
prudencial, a favor de la
dirección del viento y apunte
la boquilla del extintor hacia
la base de la llama.
Gire el asegurador rompiendo el precinto.
MANEJO Y USO

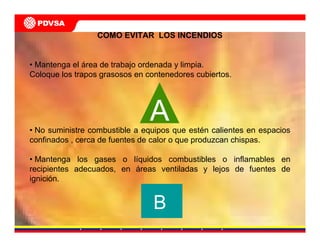

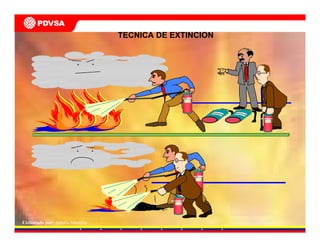

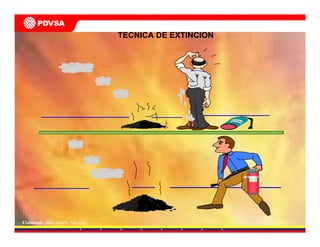

37. COMO EVITAR LOS INCENDIOS
• Mantenga el área de trabajo ordenada y limpia.
Coloque los trapos grasosos en contenedores cubiertos.
A
B
• No suministre combustible a equipos que estén calientes en espacios
confinados , cerca de fuentes de calor o que produzcan chispas.
• Mantenga los gases o líquidos combustibles o inflamables en
recipientes adecuados, en áreas ventiladas y lejos de fuentes de
ignición.
38. • Repare piezas rotas, cables pelados o contactos en los equipos
eléctricos.
• Evite el recalentamiento de motores manteniendolos en buen estado y
limpios.
• No recargue los interruptores de pared. Las luces auxiliares deben
estar protegidas.
Nunca instale un fusible de amperaje mayor al especificado.
C
COMO EVITARLOS LOS INCENDIOS
39. Elaborado por: Adolfo Mantilla

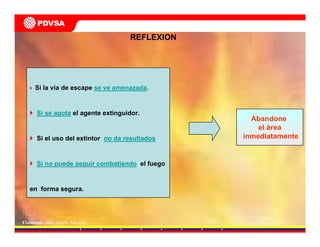

REFLEXION
Si la vía de escape se ve amenazada.
Si se agota el agente extinguidor.
Si el uso del extintor no da resultados
Si no puede seguir combatiendo el fuego
en forma segura.
Abandone
el área
inmediatamente
