Este documento proporciona información sobre el uso y manejo de extintores portátiles. Explica los principios básicos del fuego, incluyendo cómo comienza y se propaga, y clasifica los diferentes tipos de fuego. También describe los agentes extinguidores comunes como agua, anhídrido de carbono y polvos químicos secos, y los tipos de extintores portátiles, incluida su selección según el tipo de fuego. Además, ofrece consejos sobre las técnicas correctas e incorrectas de extin

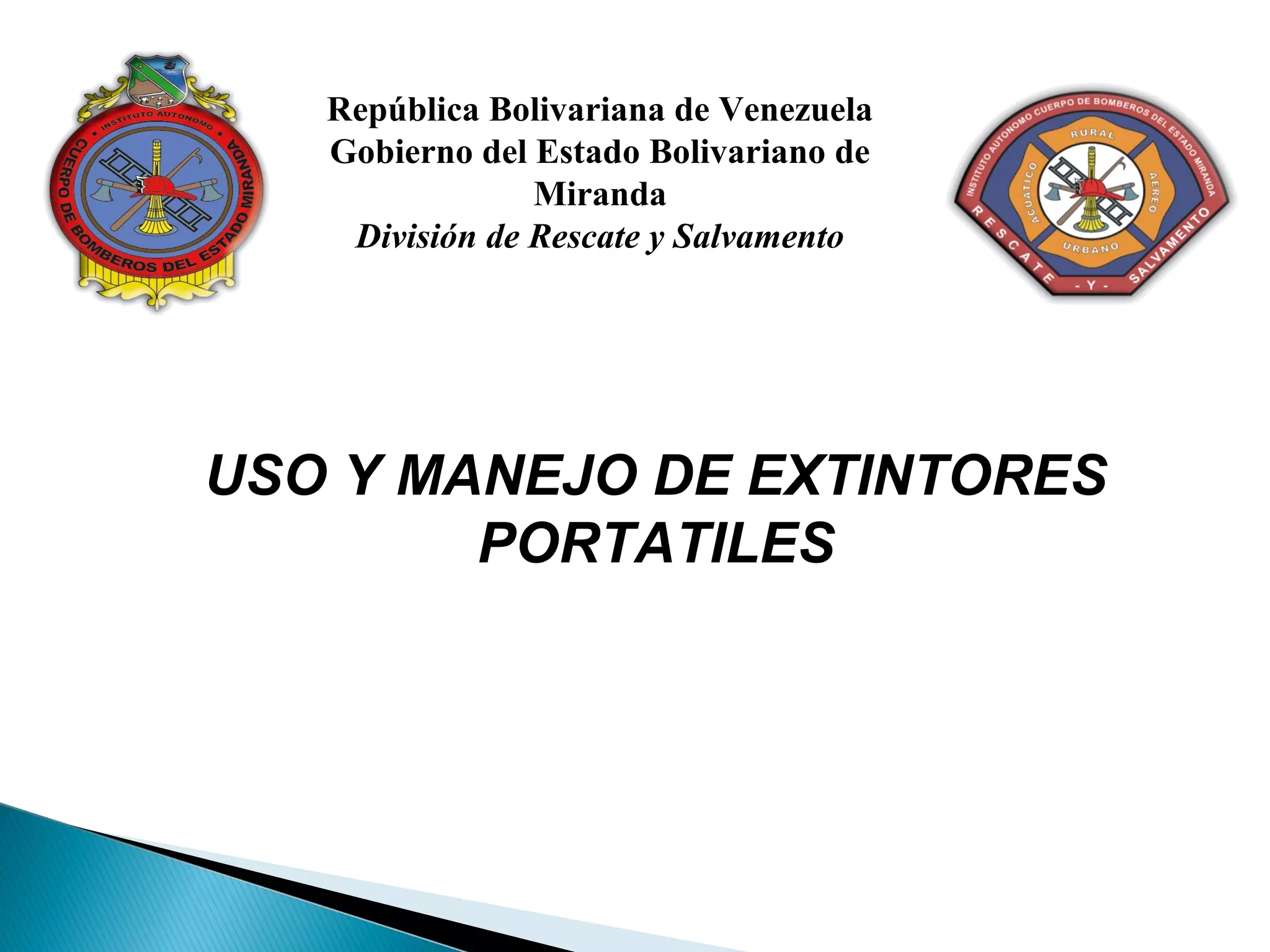

1. USO Y MANEJO DE EXTINTORES
PORTATILES
República Bolivariana de Venezuela
Gobierno del Estado Bolivariano de
Miranda
División de Rescate y Salvamento

2. Upps!
H 2
O

3. El hombre conoció al fuego hace 500.000
años antes de Cristo y a través del tiempo
ha venido descubriendo sus virtudes
y peligros.

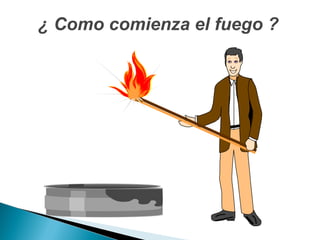

4. ¿ Como comienza el fuego ?

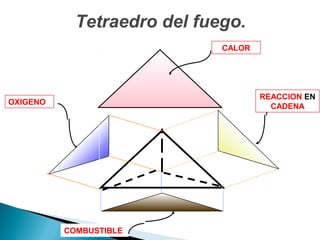

5. OXIGENO
COMBUSTIBLE
REACCION EN
CADENA
CALOR
Tetraedro del fuego.

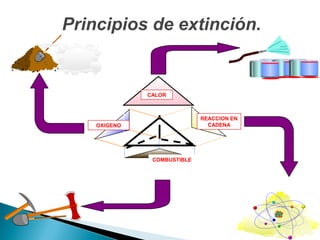

6. OXIGENO
COMBUSTIBLE
REACCION EN
CADENA
CALOR
Principios de extinción.

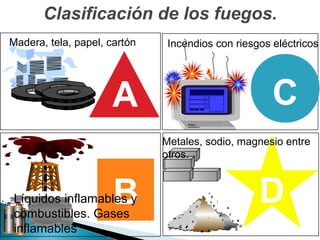

7. A
B
C
D
Clasificación de los fuegos.
Madera, tela, papel, cartón
Líquidos inflamables y
combustibles. Gases
inflamables
Incendios con riesgos eléctricos
Metales, sodio, magnesio entre
otros.

8. K
GRASAS VEGETALES

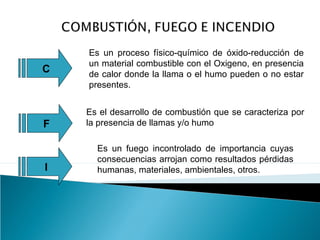

9. Es el desarrollo de combustión que se caracteriza por
la presencia de llamas y/o humo
C
F
I
Es un proceso físico-químico de óxido-reducción de
un material combustible con el Oxigeno, en presencia
de calor donde la llama o el humo pueden o no estar
presentes.
Es un fuego incontrolado de importancia cuyas
consecuencias arrojan como resultados pérdidas
humanas, materiales, ambientales, otros.

10.  Combustión Lenta: Es la que se produce con la inflamación lenta del
combustible con ausencia de llama pero con notable producción de calor.
Ejemplo de combustión lenta:
Un cigarrillo encendido

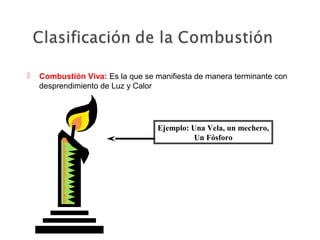

11.  Combustión Viva: Es la que se manifiesta de manera terminante con
desprendimiento de Luz y Calor
Ejemplo: Una Vela, un mechero,
Un Fósforo

12.  Combustión Rápida: Se manifiesta a una gran velocidad ( Explosión )

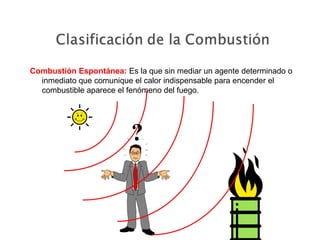

13. Combustión Espontánea: Es la que sin mediar un agente determinado o
inmediato que comunique el calor indispensable para encender el
combustible aparece el fenómeno del fuego.
?

14. Transmisión del Fuego
Conducción: Es el calor que se transmite a través de
la molécula de un cuerpo sólido sin el
desplazamiento de estas

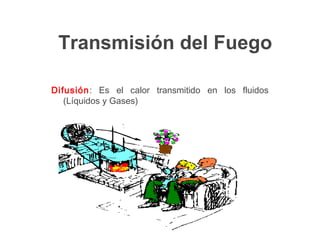

15. Transmisión del Fuego
Difusión: Es el calor transmitido en los fluidos
(Líquidos y Gases)

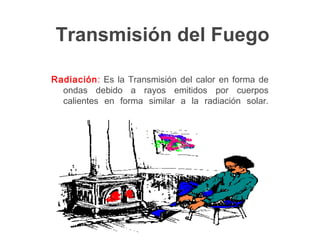

16. Transmisión del Fuego
Radiación: Es la Transmisión del calor en forma de
ondas debido a rayos emitidos por cuerpos
calientes en forma similar a la radiación solar.

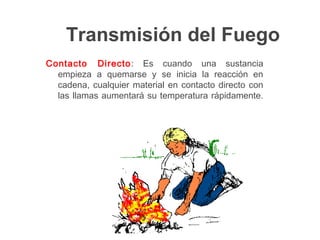

17. Transmisión del Fuego
Contacto Directo: Es cuando una sustancia
empieza a quemarse y se inicia la reacción en
cadena, cualquier material en contacto directo con
las llamas aumentará su temperatura rápidamente.

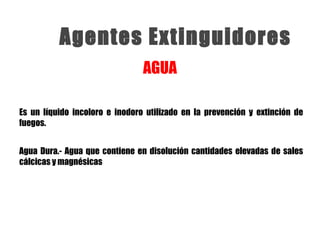

18. Agentes Extinguidores
Es un líquido incoloro e inodoro utilizado en la prevención y extinción de
fuegos.
AGUA
Agua Dura.- Agua que contiene en disolución cantidades elevadas de sales
cálcicas y magnésicas

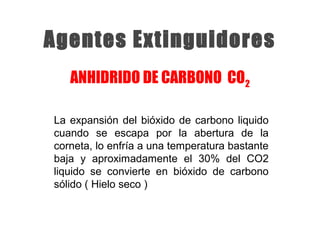

19. La expansión del bióxido de carbono liquido
cuando se escapa por la abertura de la
corneta, lo enfría a una temperatura bastante
baja y aproximadamente el 30% del CO2
liquido se convierte en bióxido de carbono
sólido ( Hielo seco )
Agentes Extinguidores
ANHIDRIDO DE CARBONO CO2

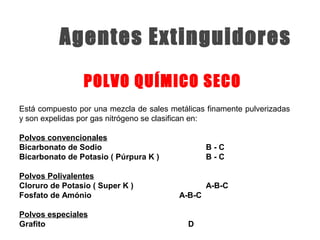

20. Está compuesto por una mezcla de sales metálicas finamente pulverizadas
y son expelidas por gas nitrógeno se clasifican en:
Polvos convencionales
Bicarbonato de Sodio B - C
Bicarbonato de Potasio ( Púrpura K ) B - C
Polvos Polivalentes
Cloruro de Potasio ( Super K ) A-B-C
Fosfato de Amónio A-B-C
Polvos especiales
Grafito D
POLVO QUÍMICO SECO
Agentes Extinguidores

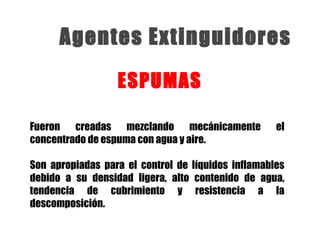

21. Fueron creadas mezclando mecánicamente el
concentrado de espuma con agua y aire.
Son apropiadas para el control de líquidos inflamables
debido a su densidad ligera, alto contenido de agua,
tendencia de cubrimiento y resistencia a la
descomposición.
ESPUMAS
Agentes Extinguidores

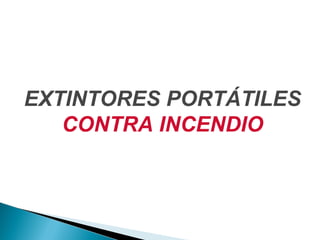

22. EXTINTORES PORTÁTILES
CONTRA INCENDIO

23. Extintor portátil:
Aparato que contiene un
agente extinguidor que al
ser accionado lo expele
bajo presión, permitiendo
dirigirlo al fuego para su
extinción.

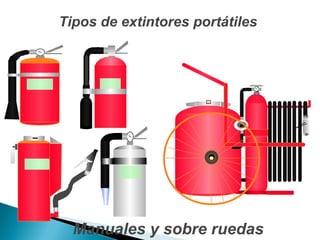

24. Manuales y sobre ruedas
Tipos de extintores portátiles

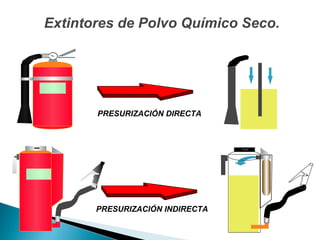

25. PRESURIZACIÓN DIRECTA
PRESURIZACIÓN INDIRECTA
Extintores de Polvo Químico Seco.

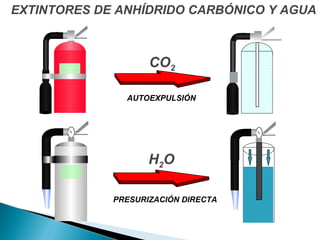

26. AUTOEXPULSIÓN
PRESURIZACIÓN DIRECTA
CO2
H2O
EXTINTORES DE ANHÍDRIDO CARBÓNICO Y AGUA

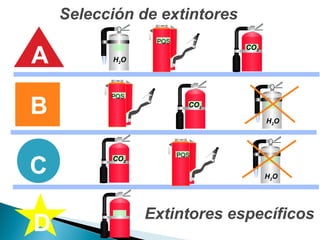

27. A
B
C
D
Extintores específicos
PQS
PQS
PQS
CO2
CO2
CO2
H2O
H2O
H2O
Selección de extintores

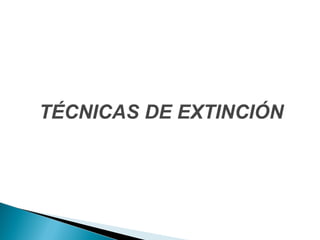

28. TÉCNICAS DE EXTINCIÓN

29. INCORRECTO
CORRECTO

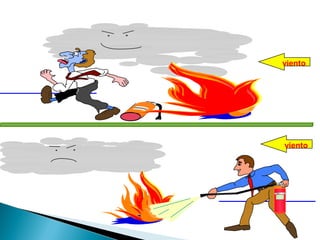

30. viento
viento

31. INCORRECTO
CORRECTO

32. CORRECTO
INCORRECTO

33. INCORRECTO
CORRECTO

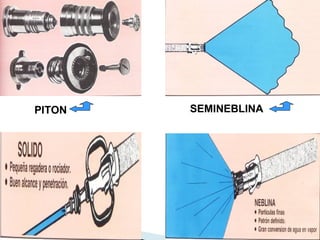

35. PITON SEMINEBLINA

37. “ Recuerde que
La alternativa es prevenir ”
GRACIAS POR SU ATENCION!
