Este documento describe las clases de incendios, los tipos de extintores y sus características, y la operación y ubicación adecuada de los extintores. Identifica cinco clases principales de incendios (A, B, C, D y K) y describe los agentes extintores y colores de los cilindros para cada clase. También cubre las partes de un extintor, la normatividad aplicable, y los pasos para operar un extintor de manera segura.

1. Subdirección de Gestión del Riesgo
MÓDULO 6
PREVENCIÓN DE INCENDIOS EN
COMUNIDAD
CLASES DE INCENDIOS Y EXTINTORES

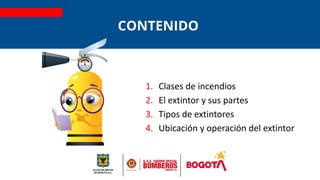

2. CONTENIDO
1. Clases de incendios
2. El extintor y sus partes
3. Tipos de extintores
4. Ubicación y operación del extintor

3. OBJETIVOS
Identificar los tipos de
extintores según las
clases de incendios.
Nombrar las partes
que componen el
extintor.
Determinar la
ubicación adecuada del
extintor.
Identificar las clases de incendios y seleccionar los extintores apropiados para
su extinción.

4. 5.3.1. La clasificación de extintores de incendio debe consistir en una
letra que indique la clase de incendio sobre la cual el extintor ha
probado ser efectivo.
http://www.seci.com.mx/extintores.html
SISTEMA DE CLASIFICACIÓN DE
EXTINTORES
NTC 2885

5. Pictograma y Letras de Clases de Incendios
COMBUSTIBLES SOLIDOS:
• Madera
• Papel
• Tela
LIQUIDOS INFLAMABLES:
• Pinturas
• Aceites
• Petróleo
EQUIPAMIENTOS ELECTRONICOS:
• Motores
• Maquinarias
• Instalaciones eléctricas
FUEGO DE METALES:
• Magnesio
• Aluminio
• Sodio y Potasio
FUEGO DE COCINAS
• Aceite Vegetal
• Grasas de Animal
• Azúcar y/o Dulces
CLASES DE INCENDIOS

6. CLASE DE INCENDIO AGENTE EXTINTOR
A. Sólidos
Todo fuego que involucre material textil, cartón,
madera, fibras, papel.
B. Líquidos Inflamables
Todo fuego que invoucre material derivado del
petroleo, gases, gasolina, disolventes, aceites,
thinner y similares
C. Equipos Eléctricos
Todo fuego que involucre equipos o sistemas
energizados: computadores, cables, plantas
telefónicas, bobinas, máquinas eléctricas y
similares.
D. Metales
Se presentan en materiales como el magnesio,
titanio, sodio, litio, potasio, aluminio o zinc en
polvo.
K. Grasa y Aceites vegetales y animales
Se producen en grasas y aceites vegetales los
cuales no estan comprendidos en los clase B.
Incendio A, B, C
Polvo Químico Seco
Multiproposito o ABC
Agua a Presión 2.5 Gls
Polvo Químico Seco BC
Solkaflan
Gas Carbónico
Extintor K
o
Acetato de Potasio
INCENDIOS Y EXTINTORES

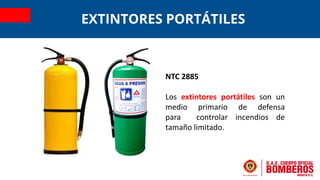

7. NTC 2885
Los extintores portátiles son un
medio primario de defensa
para controlar incendios de
tamaño limitado.
EXTINTORES PORTÁTILES

8. Manija de
descarga
Pasador de
seguridad
Manija de
transporte
Precinto
Tubo sifón
PARTES DEL EXTINTOR

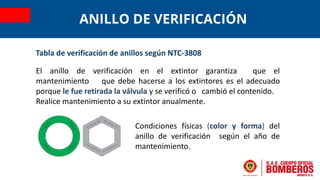

9. Tabla de verificación de anillos según NTC-3808
Condiciones físicas (color y forma) del
anillo de verificación según el año de
mantenimiento.
El anillo de verificación en el extintor garantiza que el
mantenimiento que debe hacerse a los extintores es el adecuado
porque le fue retirada la válvula y se verificó o cambió el contenido.
Realice mantenimiento a su extintor anualmente.
ANILLO DE VERIFICACIÓN

10. Tabla de verificación de anillos según NTC-3808
Nota:
Cada 12 años
se repite la serie.
AÑO COLOR FORMA
2021 Verde
Hexagonal
2022 Blanco
2023 Gris
2024 Amarillo
2025 Azul
2026 Rojo
2027 Verde
Circular
2028 Blanco
2029 Gris
2030 Amarillo
2031 Azul
2032 Rojo
ANILLO DE VERIFICACIÓN

11. ¿Qué los hace diferentes?
La forma más adecuada de instalar
un extintor es conociendo para
qué clase de fuego incipiente se
debe utilizar.
¿TODOS LOS INCENDIOS SON IGUALES?

12. ¿Cuál es la normatividad de referencia para los equipos de extinción?
NORMA TÉCNICA
COLOMBIANA NTC 2885
NFPA 10
Uso y guía para
la selección, compra,
instalación, aprobación,
listado, diseño y
mantenimiento de
equipos portátiles de
extinción de incendios.
Norma para
Extintores Portátiles
Contra Incendios.
NORMATIVIDAD

13. TIPOS DE
EXTINTORES
¿Por qué los
extintores son de
diferente color y forma?

14. https://www.solostocks.com.co/venta-productos/suministros-seguridad-trabajo/otros-suministros-seguridad-trabajo/extintores-boyaca-3826926
Incendios clase A
Agua almacenada en un
tanque junto con el aire o el
nitrógeno comprimido. El
cilindro es de color verde,
plateado o niquelado.
PRECAUCIÓN:
No utilizar en equipos energizados.
EXTINTOR DE AGUA A PRESIÓN – H2O

15. Incendios clase A, C.
Extintor portátil agente limpio (HCFC-123)
AC, para extinguir fuegos de clases A, C
(A=sólidos, C=equipos eléctricos), no
produce choque térmico ni electrostático,
no es conductor eléctrico, su agente
expulsor es nitrógeno.
* El color del cilindro es blanco.
ihttp://www.sistemasincendio.com/portafolio/extintores/46-extintores/147-extintor-agente-limpio-acreditado
EXTINTOR AGENTE LIMPIO

16. Extintor de polvo químico BC, (fosfáto
mono amónico al 75% y otros como
sales pulverizadas) para uso en fuego
generados por líquidos inflamables y
combustibles, grasas pinturas equipos
eléctricos.
Su agente expulsor es nitrógeno.
*El cilindro es de color rojo.
EXTINTOR DE POLVO QUÍMICO SECO BC

17. El dióxido de carbono líquido forma hielo seco ("nieve")
cuando se libera directamente en la atmósfera.
El dióxido de carbono extingue el fuego al reducir la
concentración de oxígeno, la fase de vapor del
combustible, o ambos en el aire hasta el punto donde se
detiene la combustión.
Es almacenado bajo su propia presión por lo que no
tiene manómetro.
* El color del cilindro es rojo.
EXTINTOR DE DIÓXIDO DE CARBONO

18. Incendios clase A, B, C.
Multipropósito
El componente principal en los extintores de polvo
químico seco lo constituye el bicarbonato de sodio,
bicarbonato potásico, fosfato de amonio o cloruro
potásico, el cual ha sido químicamente tratado
para hacerlo resistente y de fácil desplazamiento,
su agente expulsor es el nitrógeno.
*El color del cilindro es amarillo.
EXTINTOR DE POLVO QUÍMICO SECO A, B, C.

19. Compuesto por materiales sólidos
en forma de polvo o granulados,
diseñados para extinguir incendios
de metales combustibles Clase D al
formar una capa para sofocar el
fuego.
EXTINTOR DE POLVO SECO D

20. Utiliza un agente especial químico
húmedo, a base de acetato de
potasio de bajo pH, desarrollado
especialmente para los fuegos en
cocinas.
*El color del cilindro es plateado.
EXTINTOR TIPO K

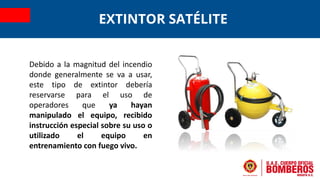

21. Debido a la magnitud del incendio
donde generalmente se va a usar,
este tipo de extintor debería
reservarse para el uso de
operadores que ya hayan
manipulado el equipo, recibido
instrucción especial sobre su uso o
utilizado el equipo en
entrenamiento con fuego vivo.
EXTINTOR SATÉLITE

22. http://informacionbomberil.blogspot.com/2016/10/covenin-1040-89-extintores-portatiles.html
a. Favorezcan una distribución uniforme
b. Sean de fácil acceso
c. Estén libres de obstáculos por
acumulación de mercancías o equipos
d. Estén cerca de los trayectos
normalmente recorridos
e. Estén cerca de las puertas de entrada
y salida
f. No estén expuestos a sufrir daños
físicos
g. Sean fácilmente visibles.
Acuerdo 20 de 1995 Concejo de Bogotá
En general deben seleccionarse puntos que:
UBICACIÓN DE LOS EXTINTORES

23. 1. Identifique el fuego.
2. Verifique que el extintor es
adecuado y está en buenas
condiciones.
3. Retire el pasador de seguridad.
4. Aproxímese hasta donde la
radiación lo permita.
5. Accione la palanca de descarga.
6. Opérelo en Zig–Zag a la base del
fuego hasta apagarlo o hasta que
el extintor se descargue.
OPERACIÓN DE EXTINTORES PORTÁTILES
