manejo y empleo del ciclo rankine simple para calderas

1. Ing. Luis Alfonso Citalan Troncoso
Maquinas y Equipos Térmicos II
Alumnos:
Rodrigo Hernández Galindo
Benigno Aroldo López De León
11/Septiembre/2015

2. Calentar agua en una caldera hasta evaporarla y elevar la
presión del vapor
Se incide sobre los alabes de una turbina, perdiendo
presión, produciendo energía cinética.
El fluido se licua en el
condensador
Se introduce a la bomba
que nuevamente
aumentara su presión

3. •El fluido se evaporiza
•Diferencias a los ciclos de gas

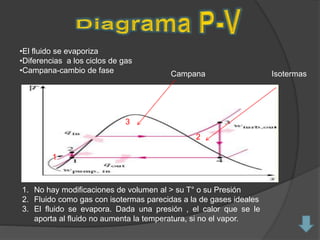

•Campana-cambio de fase
1. No hay modificaciones de volumen al > su T° o su Presión
2. Fluido como gas con isotermas parecidas a la de gases ideales
3. El fluido se evapora. Dada una presión , el calor que se le
aporta al fluido no aumenta la temperatura, si no el vapor.
Isotermas
1
Campana
3
2

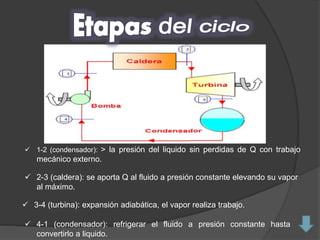

4.  1-2 (condensador): > la presión del liquido sin perdidas de Q con trabajo
mecánico externo.
 2-3 (caldera): se aporta Q al fluido a presión constante elevando su vapor
al máximo.
 3-4 (turbina): expansión adiabática, el vapor realiza trabajo.
 4-1 (condensador): refrigerar el fluido a presión constante hasta
convertirlo a liquido.

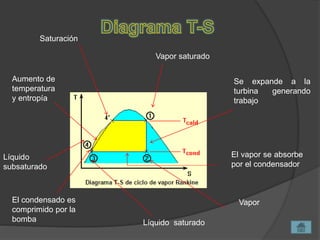

5. Vapor saturado
Se expande a la
turbina generando
trabajo
El vapor se absorbe
por el condensador
Líquido saturado
El condensado es
comprimido por la
bomba
Líquido
subsaturado
Saturación
Aumento de
temperatura
y entropía
Vapor
