Los circuitos combinacionales son circuitos cuya salida depende únicamente de las combinaciones de sus entradas en el momento. Se construyen usando compuertas lógicas básicas como AND, OR y NOT. Para analizar un circuito combinacional, se escriben expresiones que mapean las salidas de cada compuerta, desde las entradas hasta la salida final, obteniendo su función lógica.

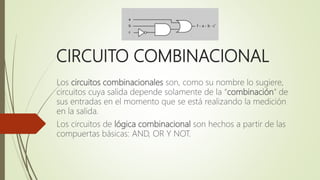

1. CIRCUITO COMBINACIONAL
Los circuitos combinacionales son, como su nombre lo sugiere,
circuitos cuya salida depende solamente de la “combinación” de
sus entradas en el momento que se está realizando la medición
en la salida.
Los circuitos de lógica combinacional son hechos a partir de las
compuertas básicas: AND, OR Y NOT.

2. SÍNTESIS Y ANALISIS DE
CIRCUITOS COMBINACIONALES
Para analizar un circuito, es necesario escribir las
expresiones que corresponden a la salida de cada puerta,
empezando desde las entradas del circuito hasta obtener
la expresión correspondiente a la línea de salida del
mismo.
Ejemplo:
El circuito que implementa la función f(a, b, c) = a + bc’ es el siguiente:

4. ENTRADAS SALIDA
X Y W
0 0 0
0 1 1
1 0 1
1 1 0
Análisis Lógico: Dado el esquema de un circuito lógico combinacional encontrar la tabla
de verdad que especifica su funcionamiento.

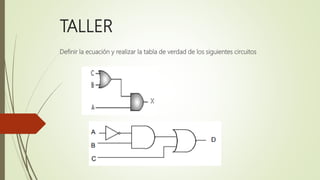

5. TALLER
Definir la ecuación y realizar la tabla de verdad de los siguientes circuitos
