1. Instituto Universitario Politécnico
“Santiago Mariño”
Extensión Porlamar
Circuito Eléctrico
Realizado por :Floriannys Maita
Saia 4 “A”

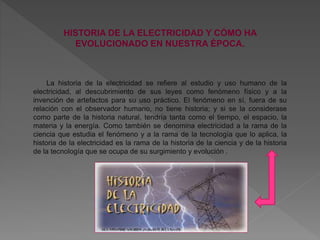

2. HISTORIA DE LA ELECTRICIDAD Y CÓMO HA
EVOLUCIONADO EN NUESTRA ÉPOCA.
La historia de la electricidad se refiere al estudio y uso humano de la
electricidad, al descubrimiento de sus leyes como fenómeno físico y a la
invención de artefactos para su uso práctico. El fenómeno en sí, fuera de su
relación con el observador humano, no tiene historia; y si se la considerase
como parte de la historia natural, tendría tanta como el tiempo, el espacio, la
materia y la energía. Como también se denomina electricidad a la rama de la
ciencia que estudia el fenómeno y a la rama de la tecnología que lo aplica, la
historia de la electricidad es la rama de la historia de la ciencia y de la historia
de la tecnología que se ocupa de su surgimiento y evolución .

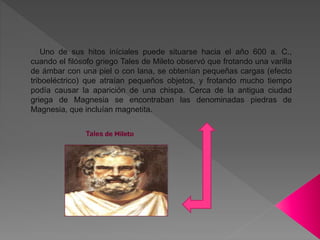

3. Uno de sus hitos iníciales puede situarse hacia el año 600 a. C.,
cuando el filósofo griego Tales de Mileto observó que frotando una varilla
de ámbar con una piel o con lana, se obtenían pequeñas cargas (efecto
triboeléctrico) que atraían pequeños objetos, y frotando mucho tiempo
podía causar la aparición de una chispa. Cerca de la antigua ciudad
griega de Magnesia se encontraban las denominadas piedras de
Magnesia, que incluían magnetita.
Tales de Mileto

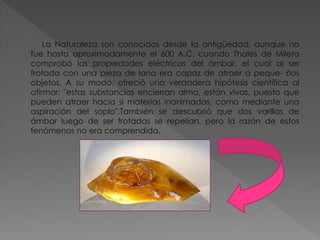

4. La Naturaleza son conocidos desde la antigüedad, aunque no
fue hasta aproximadamente el 600 A.C. cuando Thales de Mileto
comprobó las propiedades eléctricas del ámbar, el cual al ser
frotado con una pieza de lana era capaz de atraer a peque- ños
objetos. A su modo, ofreció una verdadera hipótesis científica al
afirmar: "estas substancias encierran alma, están vivas, puesto que
pueden atraer hacia si materias inanimadas, como mediante una
aspiración del soplo".También se descubrió que dos varillas de
ámbar luego de ser frotadas se repelían, pero la razón de estos
fenómenos no era comprendida.

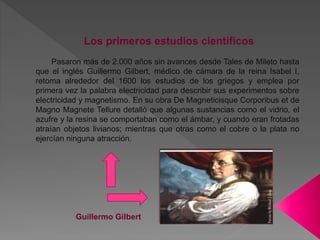

5. Los primeros estudios científicos
Pasaron más de 2.000 años sin avances desde Tales de Mileto hasta
que el inglés Guillermo Gilbert, médico de cámara de la reina Isabel I,
retoma alrededor del 1600 los estudios de los griegos y emplea por
primera vez la palabra electricidad para describir sus experimentos sobre
electricidad y magnetismo. En su obra De Magneticisque Corporibus et de
Magno Magnete Tellure detalló que algunas sustancias como el vidrio, el
azufre y la resina se comportaban como el ámbar, y cuando eran frotadas
atraían objetos livianos; mientras que otras como el cobre o la plata no
ejercían ninguna atracción.
Guillermo Gilbert

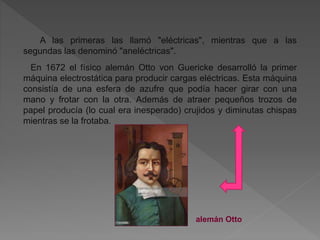

6. A las primeras las llamó "eléctricas", mientras que a las
segundas las denominó "aneléctricas".
En 1672 el físico alemán Otto von Guericke desarrolló la primer
máquina electrostática para producir cargas eléctricas. Esta máquina
consistía de una esfera de azufre que podía hacer girar con una
mano y frotar con la otra. Además de atraer pequeños trozos de
papel producía (lo cual era inesperado) crujidos y diminutas chispas
mientras se la frotaba.
alemán Otto

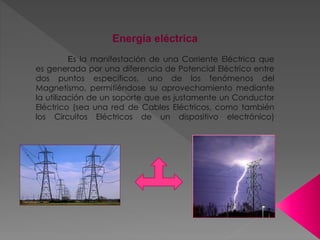

7. Energía eléctrica
Es la manifestación de una Corriente Eléctrica que
es generada por una diferencia de Potencial Eléctrico entre
dos puntos específicos, uno de los fenómenos del
Magnetismo, permitiéndose su aprovechamiento mediante
la utilización de un soporte que es justamente un Conductor
Eléctrico (sea una red de Cables Eléctricos, como también
los Circuitos Eléctricos de un dispositivo electrónico)

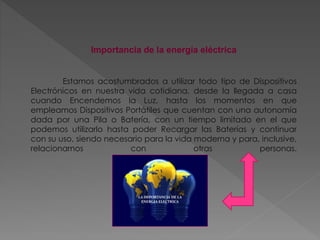

8. Importancia de la energía eléctrica
Estamos acostumbrados a utilizar todo tipo de Dispositivos
Electrónicos en nuestra vida cotidiana, desde la llegada a casa
cuando Encendemos la Luz, hasta los momentos en que
empleamos Dispositivos Portátiles que cuentan con una autonomía
dada por una Pila o Batería, con un tiempo limitado en el que
podemos utilizarlo hasta poder Recargar las Baterías y continuar
con su uso, siendo necesario para la vida moderna y para, inclusive,
relacionarnos con otras personas.

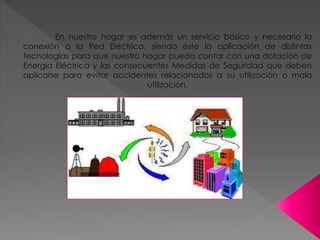

9. En nuestro hogar es además un servicio básico y necesario la
conexión a la Red Eléctrica, siendo éste la aplicación de distintas
tecnologías para que nuestro hogar pueda contar con una dotación de
Energía Eléctrica y las consecuentes Medidas de Seguridad que deben
aplicarse para evitar accidentes relacionados a su utilización o mala
utilización.

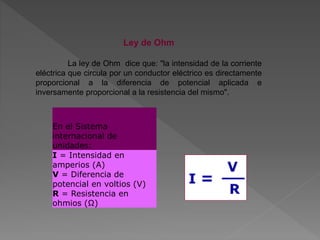

10. En el Sistema
internacional de
unidades:
I = Intensidad en
amperios (A)
V = Diferencia de
potencial en voltios (V)
R = Resistencia en
ohmios (Ω)
Ley de Ohm
La ley de Ohm dice que: "la intensidad de la corriente
eléctrica que circula por un conductor eléctrico es directamente
proporcional a la diferencia de potencial aplicada e
inversamente proporcional a la resistencia del mismo".

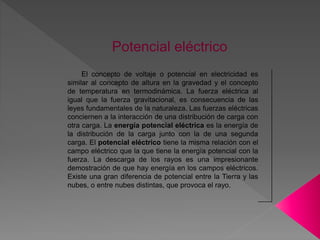

11. Potencial eléctrico
El concepto de voltaje o potencial en electricidad es
similar al concepto de altura en la gravedad y el concepto
de temperatura en termodinámica. La fuerza eléctrica al
igual que la fuerza gravitacional, es consecuencia de las
leyes fundamentales de la naturaleza. Las fuerzas eléctricas
conciernen a la interacción de una distribución de carga con
otra carga. La energía potencial eléctrica es la energía de
la distribución de la carga junto con la de una segunda
carga. El potencial eléctrico tiene la misma relación con el
campo eléctrico que la que tiene la energía potencial con la
fuerza. La descarga de los rayos es una impresionante
demostración de que hay energía en los campos eléctricos.
Existe una gran diferencia de potencial entre la Tierra y las
nubes, o entre nubes distintas, que provoca el rayo.

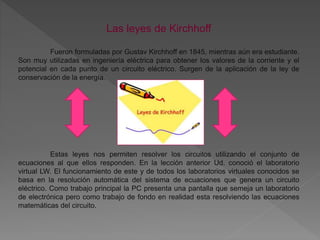

12. Las leyes de Kirchhoff
Fueron formuladas por Gustav Kirchhoff en 1845, mientras aún era estudiante.
Son muy utilizadas en ingeniería eléctrica para obtener los valores de la corriente y el
potencial en cada punto de un circuito eléctrico. Surgen de la aplicación de la ley de
conservación de la energía.
Estas leyes nos permiten resolver los circuitos utilizando el conjunto de
ecuaciones al que ellos responden. En la lección anterior Ud. conoció el laboratorio
virtual LW. El funcionamiento de este y de todos los laboratorios virtuales conocidos se
basa en la resolución automática del sistema de ecuaciones que genera un circuito
eléctrico. Como trabajo principal la PC presenta una pantalla que semeja un laboratorio
de electrónica pero como trabajo de fondo en realidad esta resolviendo las ecuaciones
matemáticas del circuito.

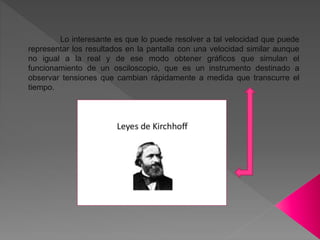

13. Lo interesante es que lo puede resolver a tal velocidad que puede
representar los resultados en la pantalla con una velocidad similar aunque
no igual a la real y de ese modo obtener gráficos que simulan el
funcionamiento de un osciloscopio, que es un instrumento destinado a
observar tensiones que cambian rápidamente a medida que transcurre el
tiempo.

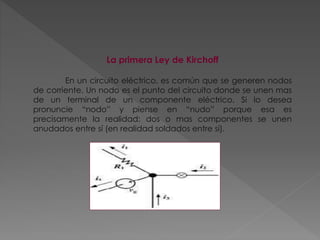

14. La primera Ley de Kirchoff
En un circuito eléctrico, es común que se generen nodos
de corriente. Un nodo es el punto del circuito donde se unen mas
de un terminal de un componente eléctrico. Si lo desea
pronuncie “nodo” y piense en “nudo” porque esa es
precisamente la realidad: dos o mas componentes se unen
anudados entre sí (en realidad soldados entre sí).

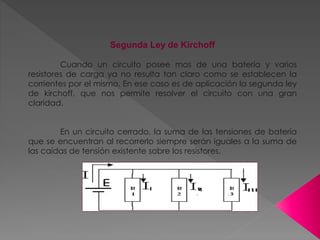

15. Segunda Ley de Kirchoff
Cuando un circuito posee mas de una batería y varios
resistores de carga ya no resulta tan claro como se establecen la
corrientes por el mismo. En ese caso es de aplicación la segunda ley
de kirchoff, que nos permite resolver el circuito con una gran
claridad.
En un circuito cerrado, la suma de las tensiones de batería
que se encuentran al recorrerlo siempre serán iguales a la suma de
las caídas de tensión existente sobre los resistores.

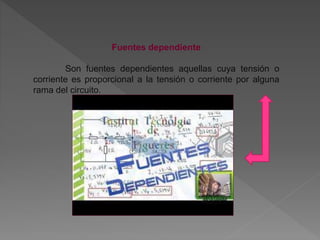

16. Fuentes dependiente
Son fuentes dependientes aquellas cuya tensión o
corriente es proporcional a la tensión o corriente por alguna
rama del circuito.

17. Tipos de fuentes dependientes
Tenemos cuatro tipos posibles:
•Fuente de tensión controlada por tensión.
µ ≡ ganancia de tensión en cto. ab. (adimensional)

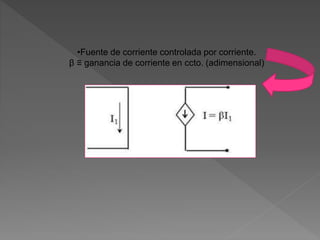

18. •Fuente de corriente controlada por corriente.
β ≡ ganancia de corriente en ccto. (adimensional)

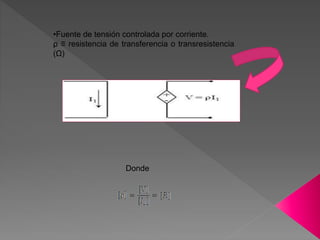

19. •Fuente de tensión controlada por corriente.
ρ ≡ resistencia de transferencia o transresistencia
(Ω)
Donde

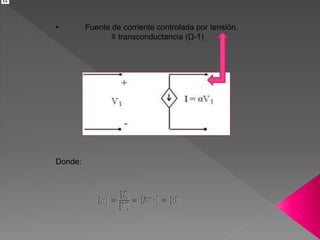

20. • Fuente de corriente controlada por tensión.
≡ transconductancia (Ω-1)
Donde:

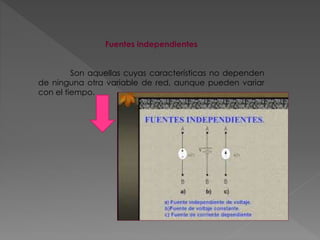

21. Fuentes independientes
Son aquellas cuyas características no dependen
de ninguna otra variable de red, aunque pueden variar
con el tiempo.

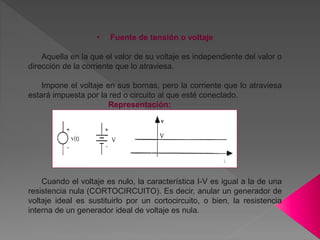

22. • Fuente de tensión o voltaje
Aquella en la que el valor de su voltaje es independiente del valor o
dirección de la corriente que lo atraviesa.
Impone el voltaje en sus bornas, pero la corriente que lo atraviesa
estará impuesta por la red o circuito al que esté conectado.
Representación:
Cuando el voltaje es nulo, la característica I-V es igual a la de una
resistencia nula (CORTOCIRCUITO). Es decir, anular un generador de
voltaje ideal es sustituirlo por un cortocircuito, o bien, la resistencia
interna de un generador ideal de voltaje es nula.

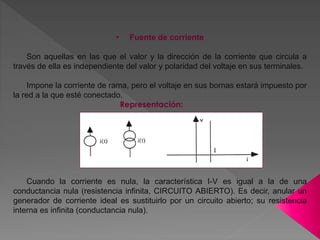

23. • Fuente de corriente
Son aquellas en las que el valor y la dirección de la corriente que circula a
través de ella es independiente del valor y polaridad del voltaje en sus terminales.
Impone la corriente de rama, pero el voltaje en sus bornas estará impuesto por
la red a la que esté conectado.
Representación:
Cuando la corriente es nula, la característica I-V es igual a la de una
conductancia nula (resistencia infinita, CIRCUITO ABIERTO). Es decir, anular un
generador de corriente ideal es sustituirlo por un circuito abierto; su resistencia
interna es infinita (conductancia nula).
