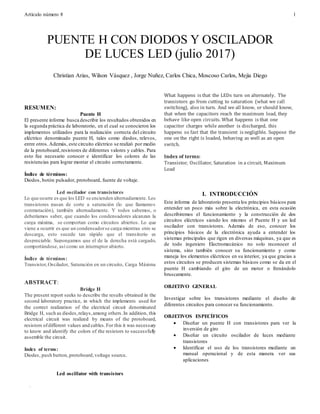

RESUMEN:
Puente H
El presente informe busca describir los resultados obtenidos en
la segunda práctica de laboratorio, en el cual se conocieron los
implementos utilizados para la realización correcta del circuito
eléctrico denominado puente H, tales como diodos, relevos,
entre otros.Además, este circuito eléctrico se realizó por medio
de la protoboard,resistores de diferentes valores y cables. Para
esto fue necesario conocer e identificar los colores de las
resistencias para lograr montar el circuito correctamente.
Índice de términos:
Diodos, botón pulsador, protoboard, fuente de voltaje.
Led oscilador con transistores
Lo que ocurre es que los LED se encienden alternadamente. Los
transistores pasan de corte a saturación (lo que llamamos
conmutación), también alternadamente. Y todos sabemos, o
deberíamos saber, que cuando los condensadores alcanzan la
carga máxima, se comportan como circuitos abiertos. Lo que
viene a ocurrir es que un condensadorse carga mientras otro se
descarga, esto sucede tan rápido que el transitorio es
despreciable. Supongamos que el de la derecha está cargado,
comportándose, así como un interruptor abierto.
Índice de términos:
Transistor,Oscilador, Saturación en un circuito, Carga Máxima
ABSTRACT:
Bridge H
The present report seeks to describe the results obtained in the
second laboratory practice, in which the implements used for
the correct realization of the electrical circuit denominated
Bridge H, such as diodes,relays,among others.In addition, this
electrical circuit was realized by means of the protoboard,
resistors ofdifferent values and cables.For this it was necessary
to know and identify the colors of the resistors to successfully
assemble the circuit.
Index of terms:
Diodes, push button, protoboard,voltage source.
Led oscillator with transistors
.
What happens is that the LEDs turn on alternately. The
transistors go from cutting to saturation (what we call
switching), also in turn. And we all know, or should know,
that when the capacitors reach the maximum load, they
behave like open circuits. What happens is that one
capacitor charges while another is discharged, this
happens so fast that the transient is negligible. Suppose the
one on the right is loaded, behaving as well as an open
switch.
Index of terms:
Transistor, Oscillator, Saturation in a circuit, Maximum
Load
I. INTRODUCCIÓN
Este informe de laboratorio presenta los principios básicos para
entender un poco más sobre la electrónica, en esta ocasión
describiremos el funcionamiento y la construcción de dos
circuitos eléctricos siendo los mismos el Puente H y un led
oscilador con transistores. Además de eso, conocer los
principios básicos de la electrónica ayuda a entender los
sistemas principales que rigen en diversas máquinas, ya que es
de todo ingeniero Electromecánico no solo reconocer el
sistema, sino también conocer su funcionamiento y como
maneja los elementos eléctricos en su interior, ya que gracias a
estos circuitos se producen sistemas básicos como se da en el
puente H cambiando el giro de un motor o frenándolo
bruscamente.
OBJETIVO GENERAL
Investigar sobre los transistores mediante el diseño de
diferentes circuitos para conocer su funcionamiento.
OBJETIVOS ESPECÍFICOS
 Diseñar un puente H con transistores para ver la
inversión de giro
 Diseñar un circuito oscilador de luces mediante
transistores
 Identificar el uso de los transistores mediante un
manual operacional y de esta manera ver sus
aplicaciones
PUENTE H CON DIODOS Y OSCILADOR
DE LUCES LED (julio 2017)
Christian Arias, Wilson Vásquez , Jorge Nuñez, Carlos Chica, Moscoso Carlos, Mejia Diego

2. Artículo número 8 2
II. MARCO TEÓRICO
Transistor 2N2222A
El 2N2222 es un común NPN de unión bipolar transistor(BJT)
utilizado para los fines generales de baja potencia de
amplificación o aplicaciones de conmutación. Está diseñado
para baja a media actual, baja potencia, media tensión,y puede
funcionar a moderadamente altas velocidades. Fue hecho
originalmente en el A-18 de metal como se muestra en la
imagen. Considera un transistormuy común, y se utiliza como
un ejemplo de un transistor NPN. Se utiliza con frecuencia
como un transistor de pequeña señal, y se queda un pequeño
transistor de propósito general de popularidad duradera.

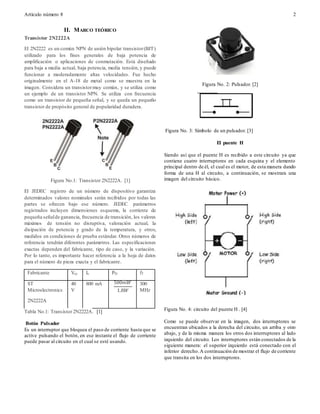

Figura No.1: Transistor 2N2222A. [1]
El JEDEC registro de un número de dispositivo garantiza
determinados valores nominales serán recibidos por todas las
partes se ofrecen bajo ese número. JEDEC parámetros
registrados incluyen dimensiones esquema, la corriente de
pequeña señalde ganancia, frecuencia de transición, los valores
máximos de tensión no disruptiva, valoración actual, la
disipación de potencia y grado de la temperatura, y otros,
medidos en condiciones de prueba estándar. Otros números de
referencia tendrán diferentes parámetros. Las especificaciones
exactas dependen del fabricante, tipo de caso, y la variación.
Por lo tanto, es importante hacer referencia a la hoja de datos
para el número de pieza exacta y el fabricante.
Fabricante Vce Ic PD fT
ST
Microelectronics
2N2222A
40
V
800 mA 500𝑚𝑊
1.8𝑊
300
MHz
Tabla No.1: Transistor 2N2222A. [1]
Botón Pulsador
Es un interruptor que bloquea el paso de corriente hasta que se
active pulsando el botón, en ese instante el flujo de corriente
puede pasar al circuito en el cual se esté usando.
Figura No. 2: Pulsador. [2]
Figura No. 3: Símbolo de un pulsador. [3]
El puente H
Siendo así que el puente H es recibido a este circuito ya que
contiene cuatro interruptores en cada esquina y el elemento
principal dentro de él, el cual es el motor, de esta manera dando
forma de una H al circuito, a continuación, se mostrara una
imagen del circuito básico.
Figura No. 4: circuito del puente H . [4]
Como se puede observar en la imagen, dos interruptores se
encuentran ubicados a la derecha del circuito, un arriba y otro
abajo, y de la misma manera los otros dos interruptores al lado
izquierdo del circuito. Los interruptores están conectados de la
siguiente manera: el superior izquierdo está conectado con el
inferior derecho.A continuación de mostrar el flujo de corriente
que transita en los dos interruptores.

3. Artículo número 8 3

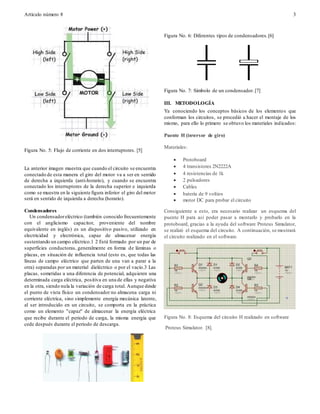

Figura No. 5: Flujo de corriente en dos interruptores. [5]
La anterior imagen muestra que cuando el circuito se encuentra
conectado de esta manera el giro del motor va a ser en sentido
de derecha a izquierda (anti-horario), y cuando se encuentra
conectado los interruptores de la derecha superior e izquierda
como se muestra en la siguiente figura inferior el giro del motor
será en sentido de izquierda a derecha (horario).
Condensadores
Un condensadoreléctrico (también conocido frecuentemente
con el anglicismo capacitor, proveniente del nombre
equivalente en inglés) es un dispositivo pasivo, utilizado en
electricidad y electrónica, capaz de almacenar energía
sustentando un campo eléctrico.1 2 Está formado por un par de
superficies conductoras, generalmente en forma de láminas o
placas, en situación de influencia total (esto es, que todas las
líneas de campo eléctrico que parten de una van a parar a la
otra) separadas por un material dieléctrico o por el vacío.3 Las
placas, sometidas a una diferencia de potencial, adquieren una
determinada carga eléctrica, positiva en una de ellas y negativa
en la otra, siendo nula la variación de carga total. Aunque desde
el punto de vista físico un condensador no almacena carga ni
corriente eléctrica, sino simplemente energía mecánica latente,
al ser introducido en un circuito, se comporta en la práctica
como un elemento "capaz" de almacenar la energía eléctrica
que recibe durante el periodo de carga, la misma energía que
cede después durante el periodo de descarga.
Figura No. 6: Diferentes tipos de condensadores.[6]
Figura No. 7: Símbolo de un condensador.[7]
III. METODOLOGÍA
Ya conociendo los conceptos básicos de los elementos que
conforman los circuitos, se procedió a hacer el montaje de los
mismo, para ello lo primero se obtuvo los materiales indicados:
Puente H (inversor de giro)
Materiales:
 Protoboard
 4 transistores 2N2222A
 4 resistencias de 1k
 2 pulsadores
 Cables
 batería de 9 voltios
 motor DC para probar el circuito
Consiguiente a esto, era necesario realizar un esquema del
puente H para así poder pasar a montarlo y probarlo en la
protoboard, gracias a la ayuda del software Proteus Simulator,
se realizó el esquema del circuito. A continuación, se mostrará
el circuito realizado en el software.
Figura No. 8: Esquema del circuito H realizado en software
Proteus Simulator. [8].

4. Artículo número 8 4

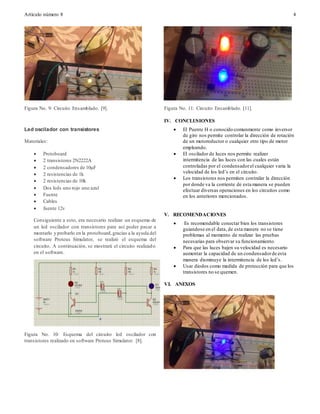

Figura No. 9: Circuito Ensamblado. [9].
Led oscilador con transistores
Materiales:
 Protoboard
 2 transistores 2N2222A
 2 condensadores de 10µF
 2 resistencias de 1k
 2 resistencias de 10k
 Dos leds uno rojo uno azul
 Fuente
 Cables
 fuente 12v
Consiguiente a esto, era necesario realizar un esquema de
un led oscilador con transistores para así poder pasar a
montarlo y probarlo en la protoboard,gracias a la ayuda del
software Proteus Simulator, se realizó el esquema del
circuito. A continuación, se mostrará el circuito realizado
en el software.
Figura No. 10: Esquema del circuito led oscilador con
transistores realizado en software Proteus Simulator. [8].

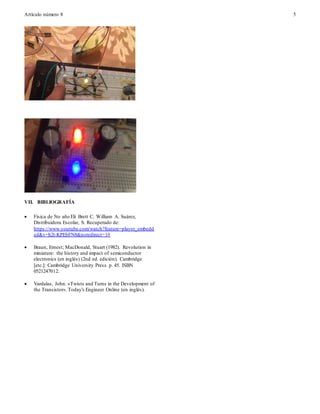

Figura No. 11: Circuito Ensamblado. [11].
IV. CONCLUSIONES
 El Puente H o conocido comunmente como inversor
de giro nos permite controlar la dirección de rotación
de un motoreductor o cualquier otro tipo de motor
empleando.
 El oscilador de luces nos permite realizer
intermitencia de las luces con las cuales están
controladas por el condensadorel cualquier varia la
velocidad de los led’s en el circuito.
 Los transistores nos permiten contralar la dirección
por donde va la corriente de esta manera se pueden
efectuar diversas operaciones en los circuitos como
en los anteriores mencionados.
V. RECOMENDACIONES
 Es recomendable conectar bien los transistores
guiandose en el data, de esta manera no se tiene
problemas al momento de realizar las pruebas
necesarias para observar su funcionamiento.
 Para que las luces bajen su velocidad es necesario
aumentar la capacidad de un condensadorde esta
manera disminuye la intermitencia de los led’s.
 Usar diodos como medida de protección para que los
transistores no se quemen.
VI. ANEXOS
