Un circuito magnético es un dispositivo en el que las líneas de fuerza del campo magnético se canalizan formando un camino cerrado. Los circuitos magnéticos son importantes en electrotecnia porque son la base de transformadores, motores eléctricos, interruptores automáticos y relés. Un circuito magnético asume que todo el flujo magnético está confinado dentro del núcleo magnético, el cual generalmente está hecho de un material ferromagnético.

1. Maestro : Ing. Ernesto Yáñez Rivera Materia: Física II Equipo: Cortes Peña Jesús Enrique Cruz Guevara Mario Alberto Lajas Aguilar Jesús Ernesto. Vega Salmorán Víctor Manuel Grado/Grupo : 5º “K” CIRCUITO MAGNETICO

2. Se denomina circuito magnético a un dispositivo en el cual las líneas de fuerza del campo magnético se hallan canalizadas trazando un camino cerrado Un circuito magnético sencillo es un anillo o toro hecho de material ferro magnético envuelto por un arrollamiento por el cual circula una corriente eléctrica

3. Los circuitos magnéticos son importantes en electrotecnia, pues son la base de transformadores, motores eléctricos, muchos interruptores automáticos, relés, etc.

4. Homogéneos: Es aquel que en todo su recorrido es de la misma sustancia o material y tiene idéntica sección y longitud

5. Heterogéneos: Es aquel circuito que no está compuesto por la misma sustancia, o puede tener distinta longitud o sección. De igual manera en estos habrá que distinguir varias inducciones, debido a que hay varias secciones. En este aparecen varias reluctancias porque existen varias longitudes, secciones y permeabilidades.

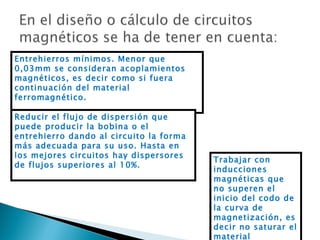

6. Entrehierros mínimos. Menor que 0,03mm se consideran acoplamientos magnéticos, es decir como si fuera continuación del material ferromagnético. Trabajar con inducciones magnéticas que no superen el inicio del codo de la curva de magnetización, es decir no saturar el material Reducir el flujo de dispersión que puede producir la bobina o el entrehierro dando al circuito la forma más adecuada para su uso. Hasta en los mejores circuitos hay dispersores de flujos superiores al 10%.

7. En todo circuito magnético se hace necesario saber calcular la inducción magnética que ocasiona una corriente dada, en un arrollamiento determinado y sobre un núcleo de forma, material y dimensiones conocidas; o al revés, saber dimensionar un núcleo y un arrollamiento para producir una inducción magnética determinada.

8. Una gran parte de los circuitos magnéticos están formados por arrollamientos devanados sobre núcleos de materiales en su mayoría ferromagnéticos, ya que ellos tienen una alta permeabilidad magnética con la cual no se necesitan grandes corrientes para producir el flujo de operación del dispositivo

9. El ferromagnetismo es un fenómeno físico en el que se produce ordenamiento magnético de todos los momentos magnéticos de una muestra, en la misma dirección y sentido. Un material ferromagnético es aquel que puede presentar ferromagnetismo

10. El concepto de circuito magnético asume que todo el flujo magnético está confinado dentro del núcleo magnético. La resistencia en los circuitos eléctricos se encarga de oponerse al paso de la corriente. Por analogía, la oposición del medio al paso del flujo magnético se conoce como resistencia magnética o reluctancia

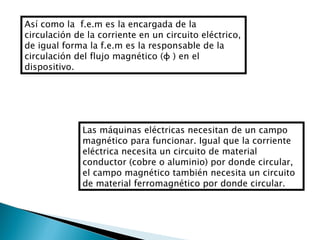

11. Así como la f.e.m es la encargada de la circulación de la corriente en un circuito eléctrico, de igual forma la f.e.m es la responsable de la circulación del flujo magnético (φ ) en el dispositivo. Las máquinas eléctricas necesitan de un campo magnético para funcionar. Igual que la corriente eléctrica necesita un circuito de material conductor (cobre o aluminio) por donde circular, el campo magnético también necesita un circuito de material ferromagnético por donde circular.

12. Vemos que ha surgido aquí un Circuito Magnético, que en algunos aspectos guarda gran semejanza con el Circuito Eléctrico. Las leyes que lo rigen, también guardan bastante analogía. Como en el caso del Circuito Eléctrico, se puede establecer una ley parecida a la de OHM para el Circuito Magnético. Flujo ()= Fuerza Magnetomotriz(F) Reluctancia(R)

13. Flujo en el circuito magnético(). Es igual a la suma total de las líneas de fuerza existentes en el campo magnético y se corresponde con la corriente de electrones en el Circuito Eléctrico. La unidad de flujo en el Circuito Magnético es el MAXWELL.

14. Fuerza magnetomotriz(F). Esta se puede expresar en forma abreviada como f.m.m. y representa en el Circuito Magnético la misma función que la f.e.m . en el Circuito Eléctrico. Gracias a la f.m.m. se produce la corriente de flujo en el Circuito Magnético. La unidad de medida de la f.m.m. es el GILBERT .

15. Reluctancia(R) Es la oposición que ofrece una sustancia a dejarse atravesar por el flujo magnético y se corresponde con el papel de la Resistencia en el Circuito Eléctrico. La unidad de Reluctancia, corresponde a la que presenta un centímetro cubico de aire. Para calcular la reluctancia, hacemos uso de la siguiente formula: R= longitud * S R=en unidades C.G.S. de Reluctancia. S=seccion en cm2. =Coeficiente de permeabilidad correspondiente a la inducción B con que funcione el circuito. Longitud=en cm2.

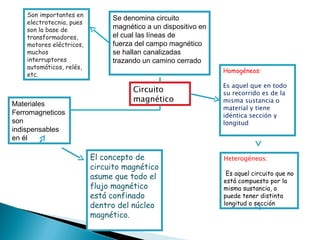

16. Circuito magnético Se denomina circuito magnético a un dispositivo en el cual las líneas de fuerza del campo magnético se hallan canalizadas trazando un camino cerrado Son importantes en electrotecnia, pues son la base de transformadores, motores eléctricos, muchos interruptores automáticos, relés, etc. Materiales Ferromagneticos son indispensables en él El concepto de circuito magnético asume que todo el flujo magnético está confinado dentro del núcleo magnético. Homogéneos: Es aquel que en todo su recorrido es de la misma sustancia o material y tiene idéntica sección y longitud Heterogéneos: Es aquel circuito que no está compuesto por la misma sustancia, o puede tener distinta longitud o sección

17. Nosotros como equipo llegamos a la conclusión que un circuito magnético es muy parecido al circuito eléctrico pero este usa un campo magnético, además de que es muy útil en la electrotecnia pues son la base de transformadores, motores eléctricos, muchos interruptores automáticos, relés, etc.
