1. 25/02/10 Dirección de Educación Secundaria CIENCIA, TECNOLOGÍA Y AMBIENTE 4 5 Sesión 1.2: Principios de la electricidad y el magnetismo

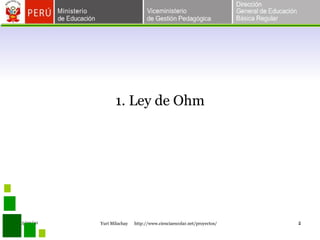

2. 1. Ley de Ohm

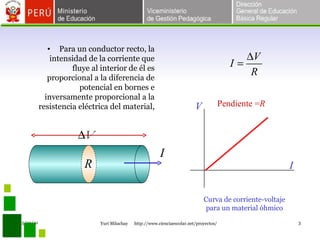

3. Para un conductor recto, la intensidad de la corriente que fluye al interior de él es proporcional a la diferencia de potencial en bornes e inversamente proporcional a la resistencia eléctrica del material, Pendiente = R Curva de corriente-voltaje para un material óhmico I R V I

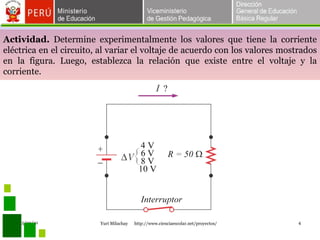

4. Actividad. Determine experimentalmente los valores que tiene la corriente eléctrica en el circuito, al variar el voltaje de acuerdo con los valores mostrados en la figura. Luego, establezca la relación que existe entre el voltaje y la corriente.

5. 2. Ley de Ampere

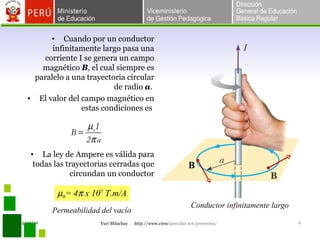

6. Cuando por un conductor infinitamente largo pasa una corriente I se genera un campo magnético B , el cual siempre es paralelo a una trayectoria circular de radio a . El valor del campo magnético en estas condiciones es La ley de Ampere es válida para todas las trayectorias cerradas que circundan un conductor Conductor infinitamente largo  0 = 4  x 10 7 T.m/A Permeabilidad del vacío B

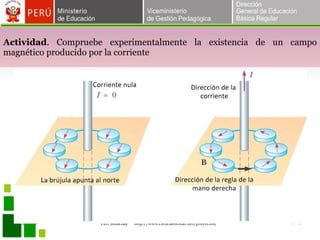

7. Actividad . Compruebe experimentalmente la existencia de un campo magnético producido por la corriente

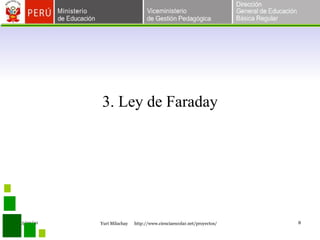

8. 3. Ley de Faraday

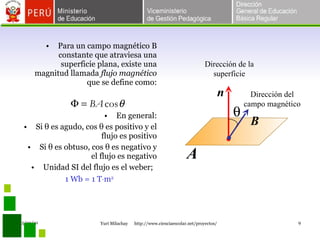

9. Para un campo magnético B constante que atraviesa una superficie plana, existe una magnitud llamada flujo magnético que se define como: En general: Si θ es agudo, cos θ es positivo y el flujo es positivo Si θ es obtuso, cos θ es negativo y el flujo es negativo Unidad SI del flujo es el weber; 1 Wb = 1 T  m 2 Dirección de la superficie Dirección del campo magnético n B  A

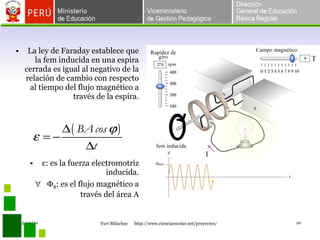

10. La ley de Faraday establece que la fem inducida en una espira cerrada es igual al negativo de la relación de cambio con respecto al tiempo del flujo magnético a través de la espira. ε : es la fuerza electromotriz inducida.  B : es el flujo magnético a través del área A

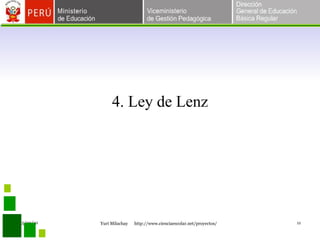

11. 4. Ley de Lenz

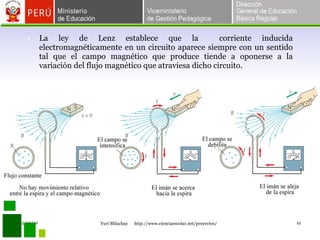

12. La ley de Lenz establece que la corriente inducida electromagnéticamente en un circuito aparece siempre con un sentido tal que el campo magnético que produce tiende a oponerse a la variación del flujo magnético que atraviesa dicho circuito.

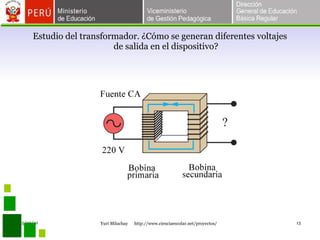

13. Estudio del transformador. ¿Cómo se generan diferentes voltajes de salida en el dispositivo?
