El documento habla sobre inductores y condensadores. Un inductor es una bobina de alambre que crea un campo magnético cuando pasa una corriente eléctrica. Un condensador almacena carga eléctrica entre dos placas aisladas. El documento explica cómo se calcula la inductancia y la capacidad, y cómo estos componentes pueden almacenar energía eléctrica.

2. ¿Qué es?
Es el campo magnético que crea una
corriente eléctrica al pasar a través
de una bobina de hilo conductor
enrollado alrededor de la misma que
conforma un inductor.
Un inductor puede utilizarse para
diferenciar señales ambientes rápidas
o lentas.
¡Construcción!
Un inductor está constituido usualmente
por una cabeza hueca de una bobina de
material conductor, típicamente alambre
o hilo de cobre esmaltado.
Existen inductores con núcleo de aire o
con núcleo de un material ferroso, para
incrementar su capacidad de magnetismo
entre la Intensidad (inductancia).

3. El inductor consta de las siguientes partes:
Núcleo: Es la parte del circuito
magnético rodeada por el devanado
inductor.
Polo auxiliar o de conmutación: Es
un polo magnético suplementario,
provisto o no, de devanados y
destinado a mejorar la conmutación.
Suelen emplearse en las máquinas
de mediana y gran potencia.

4. El valor de la inductancia viene
determinado exclusivamente por las
características geométricas de la
bobina y por la permeabilidad
magnética del espacio donde se
encuentra.
¿Cómo se Calcula?
L = µN2A
l
Transitorios de cierre y de
apertura en el circuito RL
Transitorios de cierre: En el instante
inicial el conmutador (S) está en la
posición inferior y la autoinducción
está “descargada”. Al conectar el
generador (t = 0), comienza a circular
la corriente.
Transitorio de apertura: Por la autoinducción
circula inicialmente una intensidad de corriente
I0. En el instante t = 0 se pasa el conmutador a la
posición inferior, anulando la d.d.p. entre los
puntos a y b.

5. Solenoide
Es un alambre aislado enrollado en
forma de hélice (bobina) o un
número de espiras con un paso
acorde a las necesidades, por el que
circula una corriente eléctrica.
Cuando esto sucede, se genera un
campo magnético dentro del
solenoide.
Toroide
Almacenamiento de energía:
La bobina almacena energía eléctrica
en forma de campo magnético cuando
aumenta la intensidad de corriente,
devolviéndola cuando ésta disminuye.
Matemáticamente se puede demostrar
que la energía, E almacenada por una
bobina con inductancia L que es
recorrida por una corriente de
intensidad I, viene dada por:

7. también conocida como capacitancia,
es la propiedad que tienen los cuerpos
para mantener una carga eléctrica. La
capacidad también es una medida de
la cantidad de energía eléctrica
almacenada para una diferencia de
potencial eléctrico dada.
¿Qué es? La relación entre la diferencia de
potencial (o tensión) existente entre
las placas del condensador y la carga
eléctrica almacenada en éste, se
describe mediante la siguiente
expresión matemática:
C, es la capacidad, medida en faradios (en honor al
físico experimental Michael Faraday); esta unidad es
relativamente grande y suelen utilizarse submúltiplos
como el microfaradio o picofaradio.
Q, es la carga eléctrica almacenada, medida en
culombios;
V es la diferencia de potencial (o tensión), medida en
voltios.

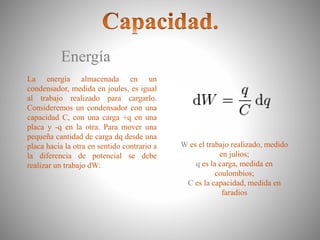

8. Energía
La energía almacenada en un
condensador, medida en joules, es igual
al trabajo realizado para cargarlo.
Consideremos un condensador con una
capacidad C, con una carga +q en una
placa y -q en la otra. Para mover una
pequeña cantidad de carga dq desde una
placa hacia la otra en sentido contrario a
la diferencia de potencial se debe
realizar un trabajo dW:
W es el trabajo realizado, medido
en julios;
q es la carga, medida en
coulombios;
C es la capacidad, medida en
faradios

9. Usualmente el término capacidad
mutua se utiliza como abreviatura
del término capacidad entre dos
conductores cercanos, como las
placas de un condensador.
Sin embargo, para un conductor aislado también
existe una propiedad llamada auto-capacitancia
que es la cantidad de carga eléctrica que debe
agregarse a un conductor aislado para aumentar su
potencial en un voltio, para así calcular la
capacidad eléctrica mediante un condensador
paralelo o plano.
Autocapacidad Usando este método, la auto-capacitancia
de una esfera conductora de radio R está
dada por
