Un circuito rectificador transforma la corriente alterna de la red eléctrica en corriente continua utilizando un diodo. La mayoría de las aplicaciones requieren corriente continua. Un circuito RC puede usarse como filtro para que el voltaje alterno se convierta casi en un voltaje continuo como el de una batería, eliminando pequeñas oscilaciones. El diodo permite el paso de solo medio ciclo de la señal de entrada, cargando el condensador que proporciona voltaje continuo a la resistencia.

1. CIRCUITO RECTIFICADOR
La corriente alterna, tal y como la obtenemos de la red eléctrica tiene usos
limitados, la mayoría de las aplicaciones necesitan corriente continua. Para
transformar la corriente alterna en corriente continua se requiere la presencia de un
circuito rectificador.
Polarización directa (Vi > 0)
En este caso, el diodo permite el paso de la corriente sin restricción, provocando
una caída de potencial que suele ser de 0,7 V. Este
Polarización inversa (Vi < 0)

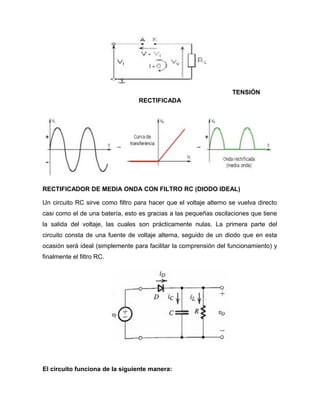

2. TENSIÓN
RECTIFICADA
RECTIFICADOR DE MEDIA ONDA CON FILTRO RC (DIODO IDEAL)
Un circuito RC sirve como filtro para hacer que el voltaje alterno se vuelva directo
casi como el de una batería, esto es gracias a las pequeñas oscilaciones que tiene
la salida del voltaje, las cuales son prácticamente nulas. La primera parte del
circuito consta de una fuente de voltaje alterna, seguido de un diodo que en esta
ocasión será ideal (simplemente para facilitar la comprensión del funcionamiento) y
finalmente el filtro RC.
El circuito funciona de la siguiente manera:

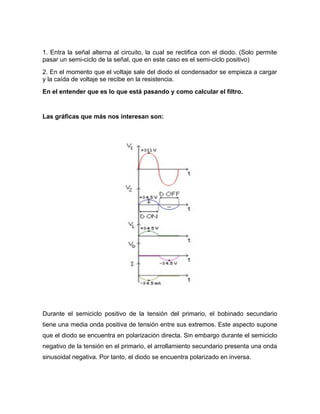

3. 1. Entra la señal alterna al circuito, la cual se rectifica con el diodo. (Solo permite
pasar un semi-ciclo de la señal, que en este caso es el semi-ciclo positivo)
2. En el momento que el voltaje sale del diodo el condensador se empieza a cargar
y la caída de voltaje se recibe en la resistencia.
En el entender que es lo que está pasando y como calcular el filtro.
Las gráficas que más nos interesan son:
Durante el semiciclo positivo de la tensión del primario, el bobinado secundario
tiene una media onda positiva de tensión entre sus extremos. Este aspecto supone
que el diodo se encuentra en polarización directa. Sin embargo durante el semiciclo
negativo de la tensión en el primario, el arrollamiento secundario presenta una onda
sinusoidal negativa. Por tanto, el diodo se encuentra polarizado en inversa.

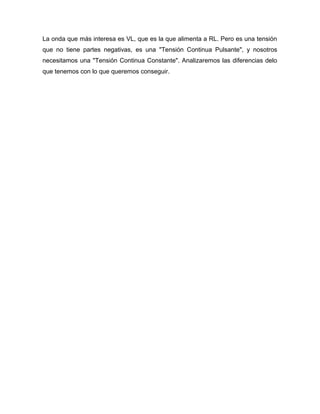

4. La onda que más interesa es VL, que es la que alimenta a RL. Pero es una tensión
que no tiene partes negativas, es una "Tensión Continua Pulsante", y nosotros
necesitamos una "Tensión Continua Constante". Analizaremos las diferencias delo
que tenemos con lo que queremos conseguir.
