INSTITUCION EDUCATIVA RURAL MARAVELEZ
AREA DE TECNOLOGIA E INFORMATICA
GRADO SEPTIMO
DOCENTE: JHON JAIRO RODRIGUEZ
Introducción a los Componentes
Eléctricos: Cables, Enchufes y Polos a
Tierra

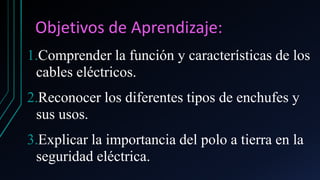

Objetivos de Aprendizaje:
1.Comprender la función y características de los
cables eléctricos.
2.Reconocer los diferentes tipos de enchufes y
sus usos.
3.Explicar la importancia del polo a tierra en la
seguridad eléctrica.
Desarrollo de la Clase: INTRODUCCION
CABLES ELECTRICOS
ENCHUFES
POLO A TIERRA
SIMBOLOGIA

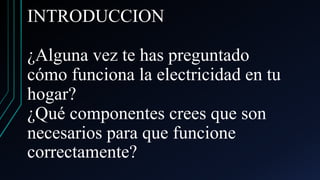

INTRODUCCION
¿Alguna vez te has preguntado
cómo funciona la electricidad en tu
hogar?
¿Qué componentes crees que son
necesarios para que funcione
correctamente?

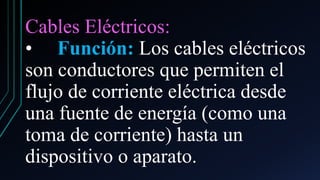

Cables Eléctricos:
• Función: Los cables eléctricos
son conductores que permiten el
flujo de corriente eléctrica desde
una fuente de energía (como una
toma de corriente) hasta un
dispositivo o aparato.

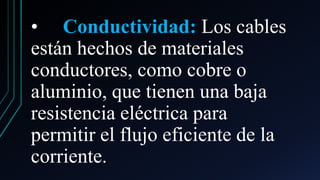

• Conductividad: Los cables
están hechos de materiales
conductores, como cobre o
aluminio, que tienen una baja
resistencia eléctrica para
permitir el flujo eficiente de la
corriente.
• Aislamiento: La capa exterior
de los cables está hecha de
materiales aislantes, como plástico
o goma, que protegen contra
cortocircuitos y descargas
eléctricas al evitar el contacto
directo con los conductores
internos.
TIPOS DE CABLES

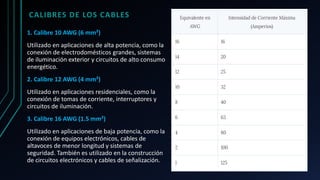

CALIBRES DE LOS CABLES
1. Calibre 10 AWG (6 mm²)
Utilizado en aplicaciones de alta potencia, como la
conexión de electrodomésticos grandes, sistemas
de iluminación exterior y circuitos de alto consumo
energético.
2. Calibre 12 AWG (4 mm²)
Utilizado en aplicaciones residenciales, como la
conexión de tomas de corriente, interruptores y
circuitos de iluminación.
3. Calibre 16 AWG (1.5 mm²)
Utilizado en aplicaciones de baja potencia, como la
conexión de equipos electrónicos, cables de
altavoces de menor longitud y sistemas de
seguridad. También es utilizado en la construcción
de circuitos electrónicos y cables de señalización.
Enchufes:
Tipos de Enchufes: Existen diferentes tipos
de enchufes en función de la región
geográfica y los estándares eléctricos. Por
ejemplo, en algunos países se utilizan
enchufes de dos clavijas, mientras que en
otros se usan enchufes de tres clavijas con
conexión a tierra.

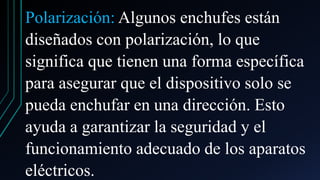

Polarización: Algunos enchufes están
diseñados con polarización, lo que
significa que tienen una forma específica
para asegurar que el dispositivo solo se
pueda enchufar en una dirección. Esto
ayuda a garantizar la seguridad y el
funcionamiento adecuado de los aparatos
eléctricos.

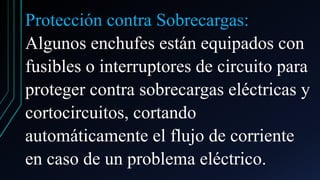

Protección contra Sobrecargas:
Algunos enchufes están equipados con
fusibles o interruptores de circuito para
proteger contra sobrecargas eléctricas y
cortocircuitos, cortando
automáticamente el flujo de corriente
en caso de un problema eléctrico.
TIPOS DE ENCHUFES

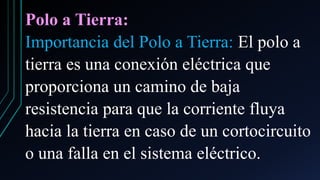

Polo a Tierra:
Importancia del Polo a Tierra: El polo a
tierra es una conexión eléctrica que
proporciona un camino de baja
resistencia para que la corriente fluya
hacia la tierra en caso de un cortocircuito
o una falla en el sistema eléctrico.

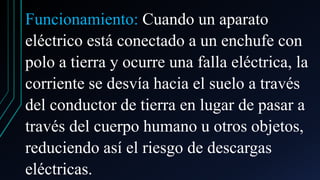

Funcionamiento: Cuando un aparato
eléctrico está conectado a un enchufe con
polo a tierra y ocurre una falla eléctrica, la
corriente se desvía hacia el suelo a través
del conductor de tierra en lugar de pasar a
través del cuerpo humano u otros objetos,
reduciendo así el riesgo de descargas
eléctricas.

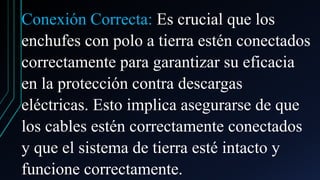

Conexión Correcta: Es crucial que los
enchufes con polo a tierra estén conectados
correctamente para garantizar su eficacia
en la protección contra descargas
eléctricas. Esto implica asegurarse de que
los cables estén correctamente conectados
y que el sistema de tierra esté intacto y
funcione correctamente.

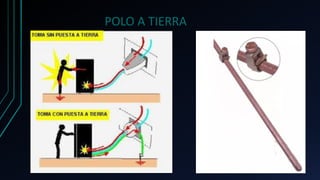

POLO A TIERRA
¿Qué es un circuito eléctrico?
➢Un circuito eléctrico es un
camino por el que fluye la
corriente eléctrica.
➢La corriente eléctrica es el
flujo de electrones.

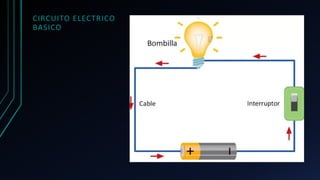

CIRCUITO ELECTRICO
BASICO

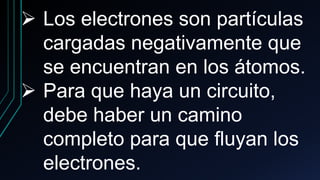

➢ Los electrones son partículas
cargadas negativamente que
se encuentran en los átomos.
➢ Para que haya un circuito,
debe haber un camino
completo para que fluyan los
electrones.

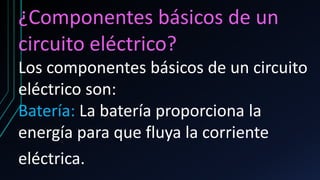

¿Componentes básicos de un
circuito eléctrico?
Los componentes básicos de un circuito
eléctrico son:
Batería: La batería proporciona la
energía para que fluya la corriente
eléctrica.
CIRCUITO ELÉCTRICO
Cable: El cable conduce la
corriente eléctrica desde
la batería a otros
componentes del circuito.

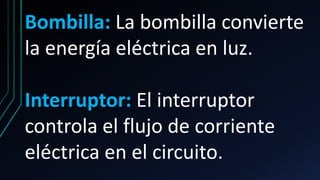

Bombilla: La bombilla convierte
la energía eléctrica en luz.
Interruptor: El interruptor
controla el flujo de corriente
eléctrica en el circuito.

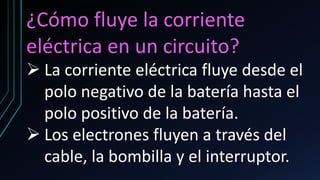

¿Cómo fluye la corriente
eléctrica en un circuito?
➢ La corriente eléctrica fluye desde el
polo negativo de la batería hasta el
polo positivo de la batería.
➢ Los electrones fluyen a través del
cable, la bombilla y el interruptor.
➢La bombilla convierte la
energía eléctrica en luz.
➢El interruptor controla el
flujo de corriente eléctrica
en el circuito.

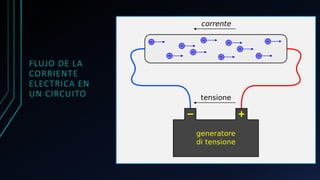

FLUJO DE LA
CORRIENTE
ELECTRICA EN
UN CIRCUITO

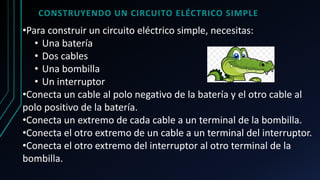

CONSTRUYENDO UN CIRCUITO ELÉCTRICO SIMPLE
•Para construir un circuito eléctrico simple, necesitas:
• Una batería
• Dos cables
• Una bombilla
• Un interruptor
•Conecta un cable al polo negativo de la batería y el otro cable al
polo positivo de la batería.
•Conecta un extremo de cada cable a un terminal de la bombilla.
•Conecta el otro extremo de un cable a un terminal del interruptor.
•Conecta el otro extremo del interruptor al otro terminal de la
bombilla.

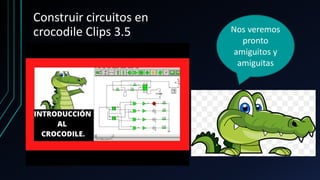

Construir circuitos en
crocodile Clips 3.5 Nos veremos
pronto
amiguitos y
amiguitas

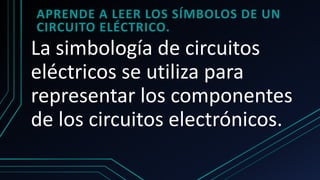

La simbología de circuitos
eléctricos se utiliza para
representar los componentes
de los circuitos electrónicos.
APRENDE A LEER LOS SÍMBOLOS DE UN
CIRCUITO ELÉCTRICO.
Los símbolos eléctricos son
pictogramas que representan
dispositivos o funciones eléctricas y
electrónicas, como cables, baterías,
resistencias y transistores, en un
diagrama esquemático de un circuito
eléctrico o electrónico.

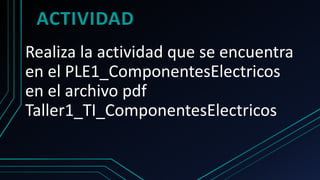

Realiza la actividad que se encuentra
en el PLE1_ComponentesElectricos
en el archivo pdf
Taller1_TI_ComponentesElectricos
ACTIVIDAD
