Un transistor funciona como un interruptor que puede estar abierto u cerrado dependiendo si se encuentra en la región de corte o saturación. Para usarlo como amplificador, debe polarizarse entre estas dos regiones para que las señales de entrada y salida estén desfasadas 180 grados, amplificando la señal de entrada.

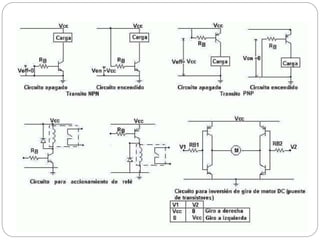

1. El transistor como interruptor:
Un transistor funciona como un interruptor , conectado al colector (Rc) si se
hace pasar rápida de corte a saturación y viceversa. En corte es un interruptor
abierto y en saturación es un interruptor cerrado. Los datos para calcular un
circuito de transistor como interruptor son: el voltaje del circuito que se va a
encender y la corriente que requiere con ese voltaje. El voltajeVcc se hace igual
al voltaje nominal del circuito, y la corriente corresponde a la corriente Icsat.
Se calcula la corriente de saturación mínima, luego la resistencia de base
mínima.

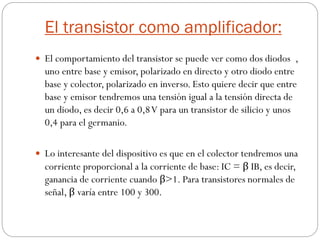

3. El transistor como amplificador:
 El comportamiento del transistor se puede ver como dos diodos ,
uno entre base y emisor, polarizado en directo y otro diodo entre
base y colector, polarizado en inverso. Esto quiere decir que entre
base y emisor tendremos una tensión igual a la tensión directa de
un diodo, es decir 0,6 a 0,8V para un transistor de silicio y unos
0,4 para el germanio.
 Lo interesante del dispositivo es que en el colector tendremos una
corriente proporcional a la corriente de base: IC = β IB, es decir,
ganancia de corriente cuando β>1. Para transistores normales de
señal, β varía entre 100 y 300.

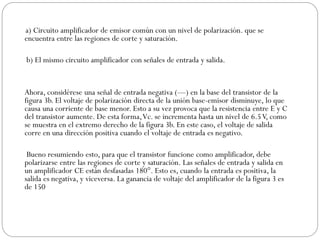

5. a) Circuito amplificador de emisor común con un nivel de polarización. que se
encuentra entre las regiones de corte y saturación.
b) El mismo circuito amplificador con señales de entrada y salida.
Ahora, considérese una señal de entrada negativa (—) en la base del transistor de la
figura 3b. El voltaje de polarización directa de la unión base-emisor disminuye, lo que
causa una corriente de base menor. Esto a su vez provoca que la resistencia entre E y C
del transistor aumente. De esta forma,Vc. se incrementa hasta un nivel de 6.5V, como
se muestra en el extremo derecho de la figura 3b. En este caso, el voltaje de salida
corre en una dirección positiva cuando el voltaje de entrada es negativo.
Bueno resumiendo esto, para que el transistor funcione como amplificador, debe
polarizarse entre las regiones de corte y saturación. Las señales de entrada y salida en
un amplificador CE están desfasadas 180°. Esto es, cuando la entrada es positiva, la
salida es negativa, y viceversa. La ganancia de voltaje del amplificador de la figura 3 es
de 150

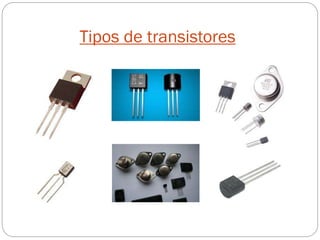

6. Tipos de transistores

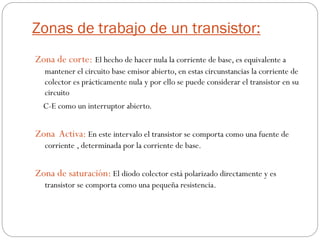

7. Zonas de trabajo de un transistor:
Zona de corte: El hecho de hacer nula la corriente de base, es equivalente a
mantener el circuito base emisor abierto, en estas circunstancias la corriente de
colector es prácticamente nula y por ello se puede considerar el transistor en su
circuito
C-E como un interruptor abierto.
Zona Activa: En este intervalo el transistor se comporta como una fuente de
corriente , determinada por la corriente de base.
Zona de saturación: El diodo colector está polarizado directamente y es
transistor se comporta como una pequeña resistencia.

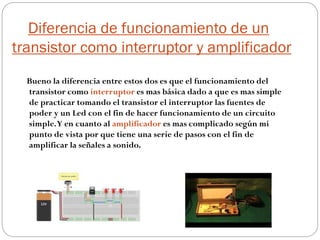

9. Diferencia de funcionamiento de un
transistor como interruptor y amplificador
Bueno la diferencia entre estos dos es que el funcionamiento del
transistor como interruptor es mas básica dado a que es mas simple
de practicar tomando el transistor el interruptor las fuentes de
poder y un Led con el fin de hacer funcionamiento de un circuito
simple.Y en cuanto al amplificador es mas complicado según mi
punto de vista por que tiene una serie de pasos con el fin de
amplificar la señales a sonido.
