TEMA 9: ELECTRICIDAD 2ºTEMA 9: ELECTRICIDAD 2º
ESOESO

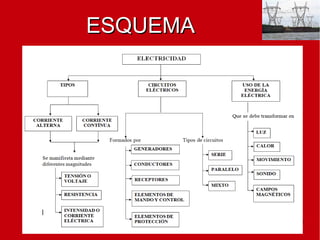

ESQUEMAESQUEMA

IDEAS CLARASIDEAS CLARAS

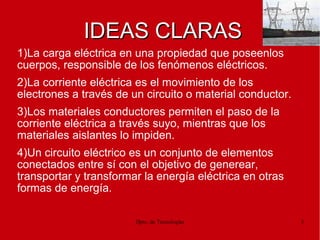

1)La carga eléctrica en una propiedad que poseenlos
cuerpos, responsible de los fenómenos eléctricos.
2)La corriente eléctrica es el movimiento de los
electrones a través de un circuito o material conductor.
3)Los materiales conductores permiten el paso de la
corriente eléctrica a través suyo, mientras que los
materiales aislantes lo impiden.
4)Un circuito eléctrico es un conjunto de elementos
conectados entre sí con el objetivo de generear,
transportar y transformar la energía eléctrica en otras
formas de energía.

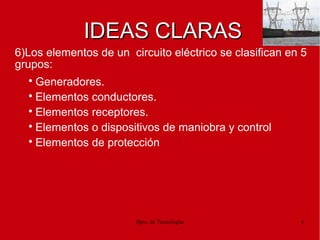

6)Los elementos de un circuito eléctrico se clasifican en 5
grupos:

Generadores.

Elementos conductores.

Elementos receptores.

Elementos o dispositivos de maniobra y control

Elementos de protección

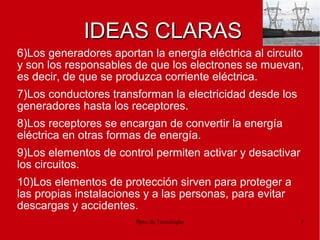

6)Los generadores aportan la energía eléctrica al circuito
y son los responsables de que los electrones se muevan,
es decir, de que se produzca corriente eléctrica.
7)Los conductores transforman la electricidad desde los
generadores hasta los receptores.
8)Los receptores se encargan de convertir la energía
eléctrica en otras formas de energía.
9)Los elementos de control permiten activar y desactivar
los circuitos.
10)Los elementos de protección sirven para proteger a
las propias instalaciones y a las personas, para evitar
descargas y accidentes.

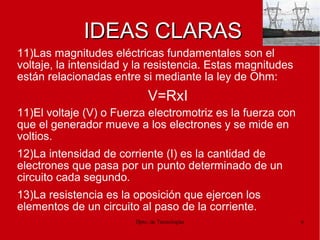

11)Las magnitudes eléctricas fundamentales son el
voltaje, la intensidad y la resistencia. Estas magnitudes
están relacionadas entre si mediante la ley de Ohm:
V=RxI
11)El voltaje (V) o Fuerza electromotriz es la fuerza con
que el generador mueve a los electrones y se mide en
voltios.
12)La intensidad de corriente (I) es la cantidad de
electrones que pasa por un punto determinado de un
circuito cada segundo.
13)La resistencia es la oposición que ejercen los
elementos de un circuito al paso de la corriente.

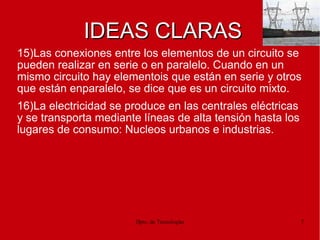

15)Las conexiones entre los elementos de un circuito se
pueden realizar en serie o en paralelo. Cuando en un
mismo circuito hay elementois que están en serie y otros
que están enparalelo, se dice que es un circuito mixto.
16)La electricidad se produce en las centrales eléctricas
y se transporta mediante líneas de alta tensión hasta los
lugares de consumo: Nucleos urbanos e industrias.

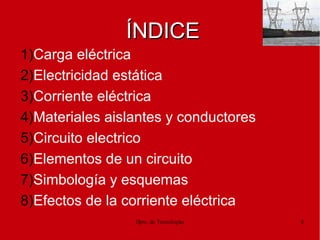

ÍNDICEÍNDICE
1)Carga eléctrica
2)Electricidad estática
3)Corriente eléctrica
4)Materiales aislantes y conductores
5)Circuito electrico
6)Elementos de un circuito
7)Simbología y esquemas
8)Efectos de la corriente eléctrica

ÍNDICEÍNDICE

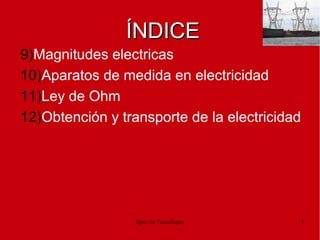

9)Magnitudes electricas
10)Aparatos de medida en electricidad
11)Ley de Ohm
12)Obtención y transporte de la electricidad

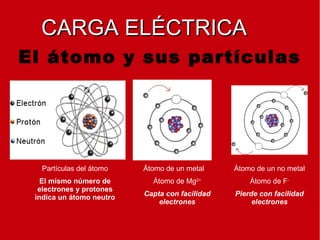

El átomo y sus partículas
Partículas del átomo
El mismo número de
electrones y protones
indica un átomo neutro
Átomo de un metal
Átomo de Mg2+
Capta con facilidad
electrones
Átomo de un no metal
Átomo de F-
Pierde con facilidad
electrones
CARGA ELÉCTRICACARGA ELÉCTRICA

CARGA ELÉCTRICACARGA ELÉCTRICA


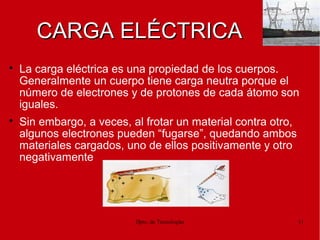

La carga eléctrica es una propiedad de los cuerpos.
Generalmente un cuerpo tiene carga neutra porque el
número de electrones y de protones de cada átomo son
iguales.

Sin embargo, a veces, al frotar un material contra otro,
algunos electrones pueden “fugarse”, quedando ambos
materiales cargados, uno de ellos positivamente y otro
negativamente

ELECTRICIDAD ESTÁTICAELECTRICIDAD ESTÁTICA


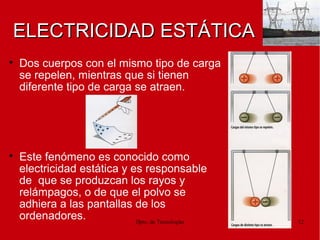

Dos cuerpos con el mismo tipo de carga
se repelen, mientras que si tienen
diferente tipo de carga se atraen.

Este fenómeno es conocido como
electricidad estática y es responsable
de que se produzcan los rayos y
relámpagos, o de que el polvo se
adhiera a las pantallas de los
ordenadores.

ELECTRICIDAD ESTÁTICAELECTRICIDAD ESTÁTICA

Sin embargo, la electricidad
estática no es aprovechable, dado
que no la podemos controlar

A nosotros nos interesa otro tipo de
electricidad. Aquella que se puede
generar, transportar y convertir en
otras formas de energía

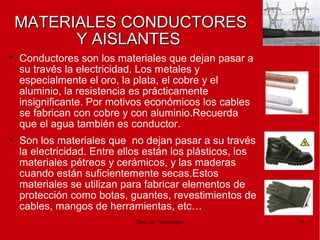

MATERIALES CONDUCTORESMATERIALES CONDUCTORES
Y AISLANTESY AISLANTES

Conductores son los materiales que dejan pasar a
su través la electricidad. Los metales y
especialmente el oro, la plata, el cobre y el
aluminio, la resistencia es prácticamente
insignificante. Por motivos económicos los cables
se fabrican con cobre y con aluminio.Recuerda
que el agua también es conductor.

Son los materiales que no dejan pasar a su través
la electricidad. Entre ellos están los plásticos, los
materiales pétreos y cerámicos, y las maderas
cuando están suficientemente secas.Estos
materiales se utilizan para fabricar elementos de
protección como botas, guantes, revestimientos de
cables, mangos de herramientas, etc…

CORRIENTE ELÉCTRICACORRIENTE ELÉCTRICA
La corriente eléctrica es el movimiento de los electrones
a través de un circuito o material conductor.

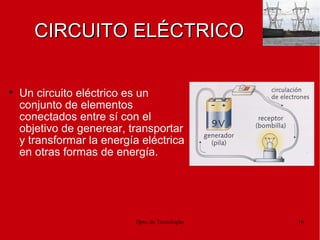

CIRCUITO ELÉCTRICOCIRCUITO ELÉCTRICO

Un circuito eléctrico es un
conjunto de elementos
conectados entre sí con el
objetivo de generear, transportar
y transformar la energía eléctrica
en otras formas de energía.

ELEMENTOS DE LOSELEMENTOS DE LOS
CIRCUITOS ELÉCTRICOSCIRCUITOS ELÉCTRICOS
• Proporcionan la energía necesaria para que los electrones
se muevan.
• La fuerza con que mueven a los electrones se llama
“Voltaje”. El voltaje se mide en voltios (V).
• Ejemplo: pilas, baterías y tomas de red (enchufes).
GENERADORES

Circuito eléctrico

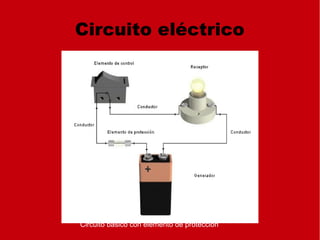

Circuito básico con elemento de protección

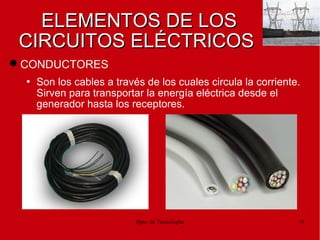

• Son los cables a través de los cuales circula la corriente.
Sirven para transportar la energía eléctrica desde el
generador hasta los receptores.
CONDUCTORES

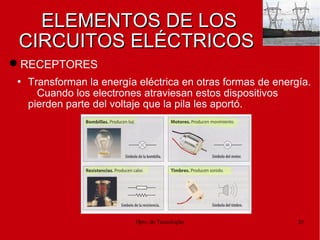

• Transforman la energía eléctrica en otras formas de energía.
Cuando los electrones atraviesan estos dispositivos
pierden parte del voltaje que la pila les aportó.
RECEPTORES

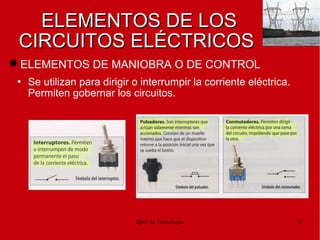

• Se utilizan para dirigir o interrumpir la corriente eléctrica.
Permiten gobernar los circuitos.
ELEMENTOS DE MANIOBRA O DE CONTROL

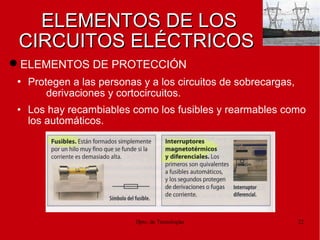

• Protegen a las personas y a los circuitos de sobrecargas,
derivaciones y cortocircuitos.
• Los hay recambiables como los fusibles y rearmables como
los automáticos.
ELEMENTOS DE PROTECCIÓN

Circuito serie Circuito paralelo Circuito Mixto
TIPOS DE CIRCUITOSTIPOS DE CIRCUITOS
Según la forma de interconectar los Receptores del
circuito podemos tener:

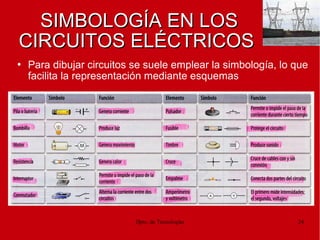

SIMBOLOGÍA EN LOSSIMBOLOGÍA EN LOS
• Para dibujar circuitos se suele emplear la simbología, lo que
facilita la representación mediante esquemas

SIMBOLOGÍA EN LOSSIMBOLOGÍA EN LOS

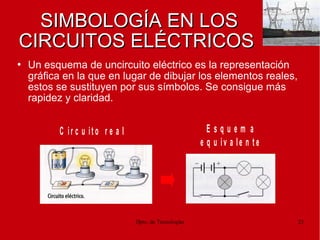

• Un esquema de uncircuito eléctrico es la representación
gráfica en la que en lugar de dibujar los elementos reales,
estos se sustituyen por sus símbolos. Se consigue más
rapidez y claridad.
C ir c u it o r e a l E s q u e m a
e q u iv a le n t e

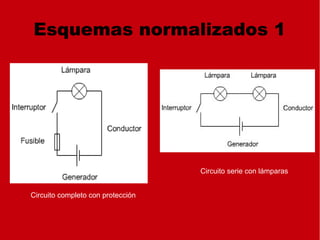

Esquemas normalizados 1
Circuito completo con protección
Circuito serie con lámparas

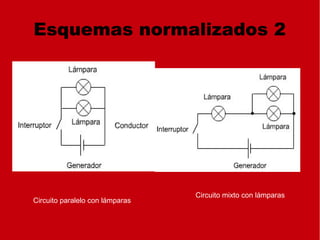

Esquemas normalizados 2
Circuito paralelo con lámparas
Circuito mixto con lámparas

EFECTOS DE LAEFECTOS DE LA

La utilidad de la electricidad consiste
precisamente en su facilidad en ser
convertida en otras formas de
energía.


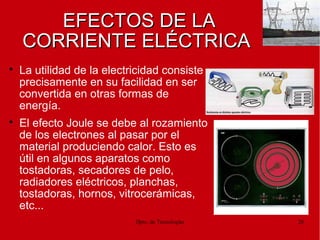

El efecto Joule se debe al rozamiento
de los electrones al pasar por el
material produciendo calor. Esto es
útil en algunos aparatos como
tostadoras, secadores de pelo,
radiadores eléctricos, planchas,
tostadoras, hornos, vitrocerámicas,
etc...

EFECTOS DE LAEFECTOS DE LA


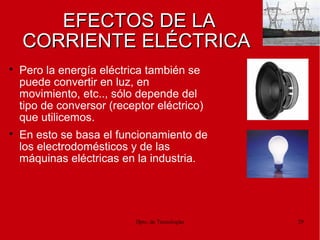

Pero la energía eléctrica también se
puede convertir en luz, en
movimiento, etc.., sólo depende del
tipo de conversor (receptor eléctrico)
que utilicemos.

En esto se basa el funcionamiento de
los electrodomésticos y de las
máquinas eléctricas en la industria.

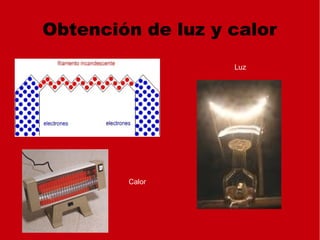

Obtención de luz y calor
Calor
Luz

Otros efectos
Efecto electromagnético

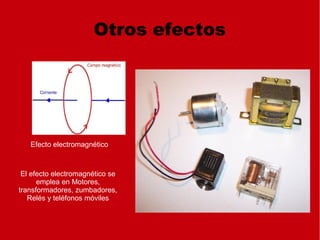

El efecto electromagnético se
emplea en Motores,
transformadores, zumbadores,
Relés y teléfonos móviles

Aparatos que los emplean

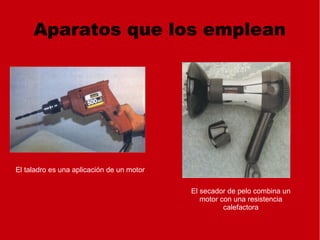

El taladro es una aplicación de un motor
El secador de pelo combina un
motor con una resistencia
calefactora

MAGNITUDES ELÉCTRICASMAGNITUDES ELÉCTRICAS


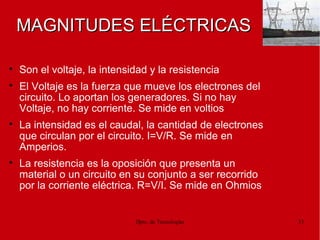

Son el voltaje, la intensidad y la resistencia

El Voltaje es la fuerza que mueve los electrones del
circuito. Lo aportan los generadores. Si no hay
Voltaje, no hay corriente. Se mide en voltios

La intensidad es el caudal, la cantidad de electrones
que circulan por el circuito. I=V/R. Se mide en
Amperios.

La resistencia es la oposición que presenta un
material o un circuito en su conjunto a ser recorrido
por la corriente eléctrica. R=V/I. Se mide en Ohmios

Corriente eléctrica

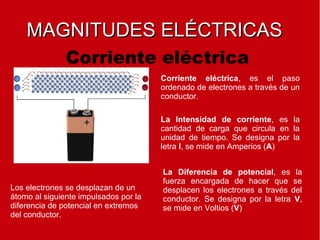

Corriente eléctrica, es el paso
ordenado de electrones a través de un
conductor.
La Intensidad de corriente, es la
cantidad de carga que circula en la
unidad de tiempo. Se designa por la
letra I, se mide en Amperios (A)
La Diferencia de potencial, es la
fuerza encargada de hacer que se
desplacen los electrones a través del
conductor. Se designa por la letra V,
se mide en Voltios (V)
Los electrones se desplazan de un
átomo al siguiente impulsados por la
diferencia de potencial en extremos
del conductor.

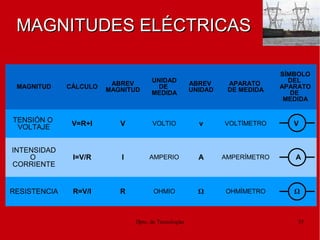

MAGNITUD CÁLCULO ABREV
MAGNITUD
UNIDAD
DE
MEDIDA
ABREV
UNIDAD
APARATO
DE MEDIDA
SÍMBOLO
DEL
APARATO
DE
MEDIDA
TENSIÓN O
VOLTAJE V=R+I V VOLTIO v VOLTÍMETRO V
INTENSIDAD
O
CORRIENTE
I=V/R I AMPERIO A AMPERÍMETRO A
RESISTENCIA R=V/I R OHMIO Ω OHMÍMETRO Ω

APARATOS DE MEDIDAAPARATOS DE MEDIDA

LEY DE OHMLEY DE OHM


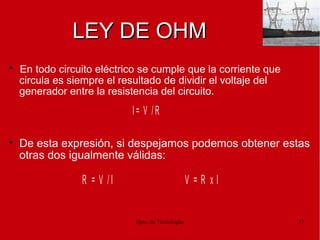

En todo circuito eléctrico se cumple que la corriente que
circula es siempre el resultado de dividir el voltaje del
generador entre la resistencia del circuito.

De esta expresión, si despejamos podemos obtener estas
otras dos igualmente válidas:
I = V / R
V = R x IR = V / I

OBTENCIÓN Y TRANSPORTEOBTENCIÓN Y TRANSPORTE
DE LA ELECTRICIDADDE LA ELECTRICIDAD


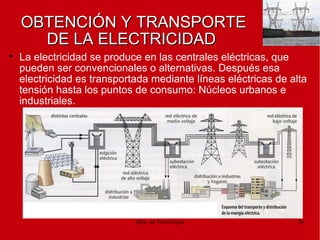

La electricidad se produce en las centrales eléctricas, que
pueden ser convencionales o alternativas. Después esa
electricidad es transportada mediante líneas eléctricas de alta
tensión hasta los puntos de consumo: Núcleos urbanos e
industriales.

TEMA 9: ELECTRICIDAD 2ºTEMA 9: ELECTRICIDAD 2º
ESOESO
FINFIN
