Este documento describe un laboratorio sobre la generación de ondas senoidales, cuadradas y triangulares usando amplificadores operacionales. El laboratorio tuvo los objetivos de implementar un generador de funciones usando configuraciones establecidas y verificar su operación mediante mediciones. Se describen los componentes utilizados, los circuitos implementados y los resultados obtenidos.

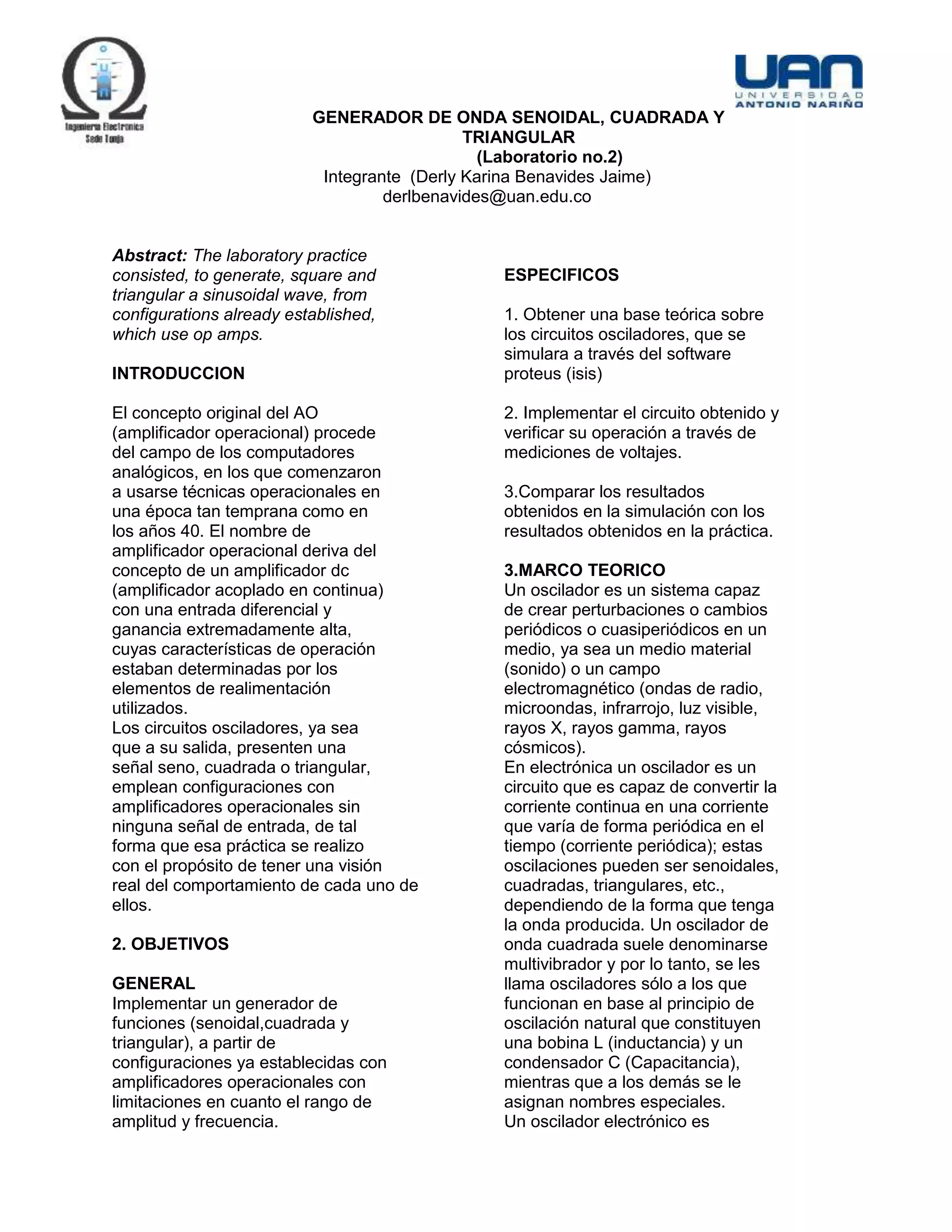

1. GENERADOR DE ONDA SENOIDAL, CUADRADA Y
TRIANGULAR
(Laboratorio no.2)
Integrante (Derly Karina Benavides Jaime)
derlbenavides@uan.edu.co
Abstract: The laboratory practice
consisted, to generate, square and ESPECIFICOS
triangular a sinusoidal wave, from
configurations already established, 1. Obtener una base teórica sobre
which use op amps. los circuitos osciladores, que se
simulara a través del software
INTRODUCCION proteus (isis)
El concepto original del AO 2. Implementar el circuito obtenido y
(amplificador operacional) procede verificar su operación a través de
del campo de los computadores mediciones de voltajes.
analógicos, en los que comenzaron
a usarse técnicas operacionales en 3.Comparar los resultados
una época tan temprana como en obtenidos en la simulación con los
los años 40. El nombre de resultados obtenidos en la práctica.
amplificador operacional deriva del
concepto de un amplificador dc 3.MARCO TEORICO
(amplificador acoplado en continua) Un oscilador es un sistema capaz
con una entrada diferencial y de crear perturbaciones o cambios
ganancia extremadamente alta, periódicos o cuasiperiódicos en un
cuyas características de operación medio, ya sea un medio material
estaban determinadas por los (sonido) o un campo
elementos de realimentación electromagnético (ondas de radio,
utilizados. microondas, infrarrojo, luz visible,
Los circuitos osciladores, ya sea rayos X, rayos gamma, rayos
que a su salida, presenten una cósmicos).
señal seno, cuadrada o triangular, En electrónica un oscilador es un
emplean configuraciones con circuito que es capaz de convertir la
amplificadores operacionales sin corriente continua en una corriente
ninguna señal de entrada, de tal que varía de forma periódica en el
forma que esa práctica se realizo tiempo (corriente periódica); estas
con el propósito de tener una visión oscilaciones pueden ser senoidales,
real del comportamiento de cada uno de cuadradas, triangulares, etc.,
ellos. dependiendo de la forma que tenga
la onda producida. Un oscilador de
2. OBJETIVOS onda cuadrada suele denominarse
multivibrador y por lo tanto, se les
GENERAL llama osciladores sólo a los que
Implementar un generador de funcionan en base al principio de
funciones (senoidal,cuadrada y oscilación natural que constituyen
triangular), a partir de una bobina L (inductancia) y un
configuraciones ya establecidas con condensador C (Capacitancia),
amplificadores operacionales con mientras que a los demás se le
limitaciones en cuanto el rango de asignan nombres especiales.
amplitud y frecuencia. Un oscilador electrónico es

2. fundamentalmente un amplificador  Potenciómetro como resistencia
cuya señal de entrada se toma de variable
su propia salida a través de un  diodos
circuito de realimentación. Se puede  AMP OP
considerar que está compuesto por:  osciloscopio
 circuito cuyo desfase
Un
depende de la frecuencia.
Por ejemplo: 5.CIRCUITOS Y ESQUEMAS
 Oscilante eléctrico (LC) o
electromecánico (cuarzo). Fig1 onda senoidal
 Retardador de fase RC o
puente de Wien.
 elemento amplificador
RV2
Un C2
D1
DIODE
D2
DIODE
3.5k
 circuito de realimentación.
Un 10uF
RV1
U1(V-)
A partir de esta configuración ,
3.5k
U1
R2
4
1
5
10k
puedo generar señales cuadradas y
2
6
A
3
B
triangulares, empleando
7
UA741 C
U1(V+)
D
amplificadores operacionales. R1
10k
C1
10uF
R3
1k
R4
25k
Se conoce por onda cuadrada a la
onda de corriente alterna (CA) que
alterna su valor entre dos valores
extremos sin pasar por los valores
intermedios
La onda triangular es un tipo de
señal periódica que presenta unas
velocidades de subida y bajada
(SlewRate) constantes. Lo más
habitual es que sea simétrica, es
decir que, los tiempos de subida y
bajada son iguales.
En fin, Se entiende por oscilador a
una etapa electrónica que, siendo
alimentada con una tensión
continúa, proporciona una salida
periódica, que puede ser
aproximadamente sinusoidal, o
cuadrada, o diente de sierra, Fig2 onda cuadrada
triangular, etc. Debido a esto, la
esencia del oscilador es “crear” una
señal periódica por sí mismo, sin
que haya que aplicarle señal alguna
a la entrada.
4.COMPONENTES UTILIZADOS
 Resistencias
 Condensadores
 Protoboard
 Multímetro
 Fuente dc

3. 6. ANALISIS DE RESULTADOS Y
OBSERVACIONES
Completar la siguiente tabla
7.CONCLUSIONES
Los amplificadores operacionales en
configuración de lazo cerrado, para
el desarrollo de nuestra practica
fueron muy importantes por que nos
permiten mantener la señal
cualquier punto especificó,
previniendo que nuestro circuito no
presente tantas fallas a la hora de
funcionar, y tenga un desempeño lo
mas optimo posible.
Las configuraciones de los
amplificadores operacionales, es
muy importante conocerlas a la hora
de interpretar como esta
Fig3 onda triangular funcionando el circuito.
La forma de conectar un
condensador en un circuito
oscilador es muy importante, por
que si el condensador se conecta
en serie, se esta eliminando la parte
AC de la señal, mientras si conecta
entre la entrada y la salida del
amplificador, se esta configurando
como un integrador.
El ajuste de los potenciómetros
permite, variar la amplitud de la
señal, su forma de onda y su
frecuencia para el caso del circuito
generadorsenoidal y triangular
9 BIBLIOGRAFIA

4. [1] DORF / SVOBODA. Circuitos
eléctricos introducción al análisis y
diseño. Alfaomega.
[2] MALVINO, Albert Paul. Principios de
electrónica. Ed. McGraw-Hill. Madrid
1993.
[3]
www.mundodescargas.com/.../decargar_cir
cuitos-con-diodos.pdf
R.J. Tocci, N.S. Widmer,
“Sistemas Digitales, Principios y
aplicaciones”, 8ª Ed.,
México, México, Ed. Prentice
Hall, 2003, pp. 590-659
