1. COMPORTAMIENTO DE PASIVOS
EN CIRCUITOS DE CORRIENTE ALERNA
CIRCUITO RESISTIVO EN AC
En un circuito AC puramente
resistivo, la corriente y le voltaje estan
en fase
Fuente: Gussow.Milton. Fundamentos de Electridad , pag 215
Forma de señal de v e i
Daigrama de fasores
Diagrama Esquemático

2. INDUCTANCIA, REACTANCIA INDUCTIVA Y CIRCUITOS INDUCTIVOS
FORMULA DE INDUCTANCIA
INDUCTANCIA
Ejemplo: cual es el valor de la inductancia de una bobina
que induce 25 voltios cuando la corriente que pasa por ella
induce un cambio de corriente de 10 a 15 en 2 S
Solución:
Δi = 15- 10 = 5 A 퐿=푉푖Δ푖 Δ푡 = 252,5=10퐻
Δ푖 Δ푡 = 52=2,5 퐴 푠

3. INDUCTANCIA, REACTANCIA INDUCTIVA Y CIRCUITOS INDUCTIVOS
REACTANCIA INDUCTIVA
DEFINICIÓN: La oposición a la corriente alterna de un circuito inductivo
Fórmula
En un circuito puramente inductivo se puede
aplicar la ley de ohm para calcular corriente y voltaje, reemplazando
Resistencia por Reactancia inductiva
Ejemplo : Un circuito resonante tiene un inductor

4. INDUCTANCIA, REACTANCIA INDUCTIVA Y CIRCUITOS INDUCTIVOS
CIRCUITOS INDUCTIVOS
En un circuito puramente inductivo, la corriente se atrasa con respecto al voltaje 90°

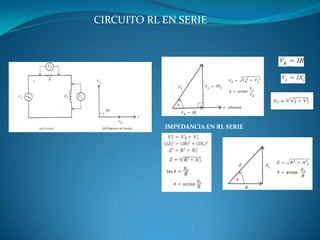

5. CIRCUITO RL EN SERIE
IMPEDANCIA EN RL SERIE

6. CIRCUITO RL EN PARALELO
En un circuito RL en paralelo el voltaje es igual para la resistencia y la bobina, luego el fasor de referencia es el VT
La corriente esta atrasada en el inductor 90° con respecto al voltaje total (VT).
Impedancia en un circuito RL paralelo

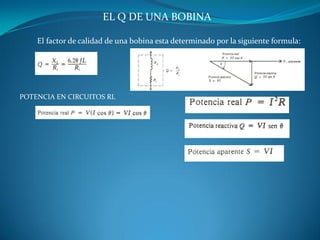

7. EL Q DE UNA BOBINA
El factor de calidad de una bobina esta determinado por la siguiente formula:
POTENCIA EN CIRCUITOS RL

8. CAPACITANCIA, REACTANCIA CAPACITIVA
Y CIRCUITOS CAPACITIVOS
Capacitor: dispositivo eléctrico compuesto de dos placas separadas por un aislante o dieléctrico
Capacitancia: Capacidad de acumulara carga eléctrica, su
Unidad es el faradio(F).
Se utilizan submultiplos.
microfaradio = μ 10-6 F
nano faradios = n 10-9 F
picofaradios =p 10-12 F

9. EJEMPLO DE POTENCIA EN CIRCUITOS RL
En el circuito de corriente AC de la figura , la corriente es de 2 A, la R es de 173 ohmios y una XL de 100 ohmios
Encuentre el factor de potencia(PF), voltaje aplicado(V), la potencia real (P), la potencia reactiva(S) y la potencia aparente
ó

10. CAPACITANCIA, REACTANCIA CAPACITIVA
Y CIRCUITOS CAPACITIVOS
TIPOS DE CAPACITORES

11. CAPACITANCIA, REACTANCIA CAPACITIVA
Y CIRCUITOS CAPACITIVOS
REACTANCIA CAPACITIVA: Oposición que tiene un capacitor a la corriente alterna,
su unidad es el ohmio(Ω).
Formula

12. CAPACITANCIA, REACTANCIA CAPACITIVA
Y CIRCUITOS CAPACITIVOS
CIRCUITOS CAPACITIVOS
Capacitancia únicamente

13. CAPACITANCIA, REACTANCIA CAPACITIVA
Y CIRCUITOS CAPACITIVOS
CIRCUITOS RC EN SERIE
Calculo de impedancia

14. CAPACITANCIA, REACTANCIA CAPACITIVA
Y CIRCUITOS CAPACITIVOS
CIRCUITO RC PARALELO

15. POTENCIA DE CIRCUITOS RC

16. CIRCUITOS MONOFÁSICOS
CIRCUITO RLC SERIE CUANDO VC>VL

17. CIRCUITOS MONOFÁSICOS
CIRCUITO RLC SERIE CUANDO VL>VC

18. CIRCUITOS MONOFÁSICOS
CIRCUITO RLC PARALELO CUANDO IL>IC
Cuando IL>IC, el circuito es inductivo

19. CIRCUITOS MONOFÁSICOS
CIRCUITO RLC PARALELO CUANDO IC>IL
Cuando IC>IL, el circuito es capacitivo
La impedancia del circuito es:

20. BIBLIOGRAFÍA
RECUPERADO. Milton Gussow. Fundamentos de Electricidad
