1. Taller de
Tecnología 2
ALBAÑILERÍA
Conceptos
Generales
Mauricio Ramírez Molina
Arquitecto | Prof. Escuela de Arquitectura
MSc UC Louvain | Energía y Sustentabilidad
Mg© UTFSM | Innovación Tecnológica y Emprendimiento
MBA © Internacional UPC | International Business Administration

2. Definiciones
Definiciones
La albañilería es el arte de
construir edificaciones u
otras obras empleando,
según los casos, piedra,
ladrillo, cal, yeso, cemento
u otros materiales
semejantes.

3. Definiciones
• ALBAÑILERIA
Sistema constructivo que se
obtiene con unidades ordenadas
en hiladas según un aparejo
prefijado y unidos con mortero.
• Adobe
• Piedra
• Ladrillos
• Bloques de mortero de cemento

4. Normas de Diseño
Relativo al sistema constructivo
• Albañilería confinada
Nch2123.Of97 Mod.2003
• Albañilería Armada
Nch1928.Of93 Mod.2003
• Ordenanza General de
Construcciones y Urbanismo
Relativo a las cargas
• Cargas Permanentes y Sobrecarga
de Uso Nch1573.Of86
• Acciones del Viento Nch432.Of71
• Sobrecarga de Nieve
Nch431.Of77
• Diseño de Edificios
Sismorresistente Nch433.Of96

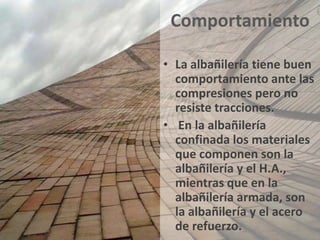

5. Comportamiento
• La albañilería tiene buen
comportamiento ante las
compresiones pero no
resiste tracciones.
• En la albañilería
confinada los materiales
que componen son la
albañilería y el H.A.,
mientras que en la
albañilería armada, son
la albañilería y el acero
de refuerzo.

6. Albañilería de
cerámicas

7. Tipos de arcillas
La arcilla está constituida por
agregados
de silicatos de aluminio hidratados
, procedentes de la
descomposición de minerales de
aluminio. Presenta diversas
coloraciones según las impurezas
que contiene, siendo blanca
cuando es pura. Surge de la
descomposición de rocas que
contienen feldespato, originada en
un proceso natural que dura
decenas de miles de años.
Dependiendo del contenido
mineral de la tierra, la
arcilla, puede aparecer en varios
colores, desde un pálido gris a un
oscuro rojo anaranjado.

9. • Se caracteriza por
adquirir plasticidad al ser
mezclada con agua, y también
sonoridad y dureza al calentarla
por encima de 800 °C.
• La arcilla endurecida mediante la
acción del fuego fue la
primera cerámica elaborada por
los seres humanos, y aún es uno
de los materiales más baratos y
de uso más amplio. Ladrillos,
utensilios de cocina, objetos de
arte e incluso instrumentos
musicales como la ocarina son
elaborados con arcilla. También
se la utiliza en muchos procesos
industriales, tales como en la
elaboración de papel, producción
de cemento y procesos químicos.

10. Según su trabajabilidad:
tipos de arcillas Arcillas grasas: muy plásticas y untuosas
Arcillas magras: menos plásticas, arenosas y
quebradizas.
Según su cocción:
Arcillas refractarias: contienen pocos óxidos y álcalis
pueden resistir temperaturas sobre los 1.600ºC
sin deformaciones.
Arcillas vitrifricables o fusibles: contienen grandes
proporciones de álcalis y óxidos ferroso. Se
vitrifican a 1.000-1.200 ºC.
Según su pureza:
Arcillas caolín: arcillas puras en estado natural,
cocción entre 1.300 y 1.600 ºC, color blanco, se
utilizan en porcelanas, lozas, refractarias.
Arcillas feldepastos: confundentes (oxido de fierro),
cocción a 1000ºC. Se utilizan en ladrillos, tejas,
pisos.
Suelos arcillosos: utilizados en técnicas
constructivas con procesos físicos reversibles:
adobe, tapial, tierra apisonada

11. • La unidad básica de la
albañilería en base de
arcilla es el ladrillo.

12. ladrillo de arcilla cocida hecho a mano
Se compone de arcillas del tipo feldepastos,
desengrasantes, fundentes, y agua.
Su fabricación es artesanal, la cocción se hace en
hornos artesanales o chonchones.
• PROPIEDADES
Resistencia a la compresión: 40 kg/cm2
Adherencia : 2Kg/cm2
Absorción: 20% del peso
Aislación térmica: Aceptable
Aislación acústica: Regular
Anomalías: Heladicidad, eflorescencias
Clasificación: Clase C
En resistencia de materiales la heladicidad de un material poroso se define como
la capacidad del mismo para resistir ciclos sucesivos de congelamiento /
descongelamiento al estar totalmente impregnado con agua.

14. ladrillo de arcilla cocida hecho a mano
Ladrillo tipo Muralla
• Ladrillo tipo Fiscal
40 x 20 x 7 [cm]
• 30 x 15 x 7 [cm] normativamente de 385 x 185
normativamente de 285 x x 65 [mm]
135x 65 [mm]

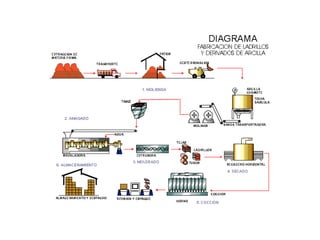

15. ladrillo de arcilla cocida hecho a máquina
• Comprende una fabricación mecanizada, que incluye
extracción y selección de arcillas, acumulación y
reposo, dosificación, molienda, homogenización,
extrusión al vacío, secado, cocción en horno lineal
PROPIEDADES
Resistencia a la compresión: 200 kg/cm2
Adherencia : 6Kg/cm2
Absorción: 12% del peso
Aislación térmica: Buena
Aislación acústica: Buena
Anomalías: No presenta

17. Titán Reforzado Estructural
Enfocado principalmente para la
construcción de muros perimetrales, tales
como albañilería armada y confinada, de
anchos 14 [cm], 15,4 [cm] y 17,5 [cm].

18. Super Titán Reforzado Estructural
Enfocado principalmente para la
construcción de muros perimetrales, tales
como albañilería armada y confinada, de
anchos 14 [cm], 15,4 [cm] y 17,5 [cm].

19. Titán Medianero Estructural (TME)
Enfocado principalmente para la
construcción de muros medianeros, tales
como albañilería armada y confinada, de
ancho 17,5 [cm].

20. Rejilla Standard (RS)
Uso para toda clase de tabiquería y
cierros en general.
Uso en tabiquería de zonas húmedas,
tales como baños y cocinas, permitiendo
en algunos casos el paso de las
instalaciones eléctricas y sanitarias a
través de los huecos.

29. TIPOS DE APAREJO
• Se llama aparejo a la
disposición y trabazón
dadas a los módulos
empleados en la
fabricación de muros de
albañilería o
mampostería.

30. SOGA

31. TIZÓN O
CABEZA

32. PANDERETA O PANDERETE

33. INGLES
SARDINEL
DOBLE CÁSCARA

34. APAREJOS COMPLEJOS

35. APAREJOS EN TABIQUES Y PAVIMENTOS

36. Albañilería Simple
• Aquella en que los
ladrillos son pegados
entre sí mediante un
mortero de pega, y
no cumple ninguna
función estructural
aparte de
soportar su propio
peso

37. Albañilería
Confinada
• Aquella en que el
paño de albañilería es
confinado mediante
pilares y cadenas de
hormigón armado.
También recibe el
nombre de
albañilería reforzada,
y son diseñadas según
las recomendaciones
de la NCh2123

38. Albañilería
Confinada
Requisitos de
Cálculo
NCh2123-1997

39. Albañilería
Confinada
Requisitos de
Cálculo
NCh2123-1997

40. Albañilería
Confinada
Requisitos de
Cálculo
NCh2123-1997

41. Albañilería Armada
• Aquella en que los pilares
de hormigón armado son
reemplazados por
refuerzos internos
(tensores) que se colocan
en el interior del
muro, pasando barras de
acero estriado a través de
huecos mayores en los
ladrillos industriales. Son
diseñadas según las
recomendaciones de la
NCh1928

42. Albañilería
Armada
Requisitos de
Cálculo
NCh1928-1993
Mod. 2003

43. Albañilería
Armada
Requisitos de
Cálculo
NCh1928-1993
Mod. 2003

45. Consideraciones
Básicas de la OGU y C
CAPITULO 6
CONDICIONES MINIMAS
DE ELEMENTOS DE
CONSTRUCCION NO
SOMETIDOS A CÁLCULO
DE ESTABILIDAD
• Las disposiciones de este
capítulo solamente
podrán aplicarse a
construcciones de uno y
dos pisos.

51. Algunos Ejemplos

52. Rockefeller Guest House |1948| Phillip Johnson

53. Rockefeller Guest House |1948| Phillip Johnson

54. Iglesia Divino Redentor / Fruto Vivas

55. Iglesia Divino Redentor / Fruto Vivas
