Este documento describe los procedimientos básicos para configurar switches de red, incluyendo asignar nombres, establecer contraseñas, y probar la conectividad entre switches y hosts. Explica cómo acceder al modo de configuración de los switches, establecer sus nombres y contraseñas de acceso, y verificar la conectividad usando el comando ping. El objetivo es ejecutar los principales comandos para configurar switches y su importancia para la seguridad en redes modernas.

1. SEGURIDAD EN REDES
INF-321
UNIVERSIDAD DE PANAMÁ
CENTRO REGIONAL UNIVERSITARIO DE VERAGUAS
FACULTAD DE INFORMÁTICA, ELECTRÓNICA Y COMUNICACIÓN

2. Piensa, Actúa, Evalúa y Adáptate…
Bill Gates
CLASE-4 CONFIGURACIÓN DE SWITCH 2

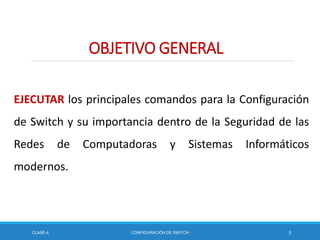

3. OBJETIVO GENERAL
EJECUTAR los principales comandos para la Configuración
de Switch y su importancia dentro de la Seguridad de las
Redes de Computadoras y Sistemas Informáticos
modernos.
CLASE-4 CONFIGURACIÓN DE SWITCH 3

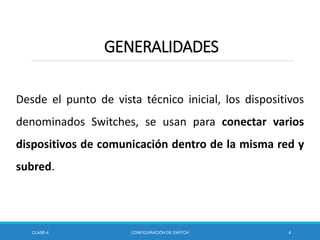

4. Desde el punto de vista técnico inicial, los dispositivos
denominados Switches, se usan para conectar varios
dispositivos de comunicación dentro de la misma red y
subred.
CLASE-4 CONFIGURACIÓN DE SWITCH 4
GENERALIDADES

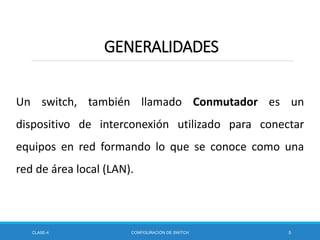

5. Un switch, también llamado Conmutador es un
dispositivo de interconexión utilizado para conectar
equipos en red formando lo que se conoce como una
red de área local (LAN).
CLASE-4 CONFIGURACIÓN DE SWITCH 5
GENERALIDADES

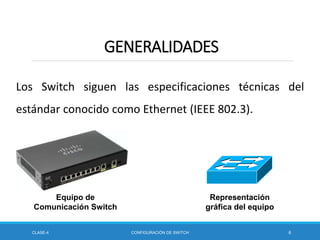

6. Los Switch siguen las especificaciones técnicas del
estándar conocido como Ethernet (IEEE 802.3).
CLASE-4 CONFIGURACIÓN DE SWITCH 6
GENERALIDADES
Equipo de
Comunicación Switch
Representación
gráfica del equipo

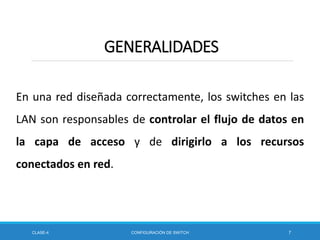

7. En una red diseñada correctamente, los switches en las
LAN son responsables de controlar el flujo de datos en
la capa de acceso y de dirigirlo a los recursos
conectados en red.
CLASE-4 CONFIGURACIÓN DE SWITCH 7
GENERALIDADES

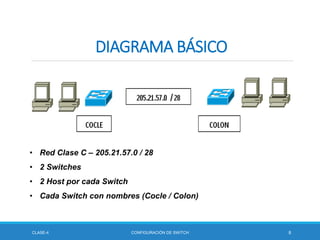

8. CLASE-4 CONFIGURACIÓN DE SWITCH 8
DIAGRAMA BÁSICO
• Red Clase C – 205.21.57.0 / 28
• 2 Switches
• 2 Host por cada Switch
• Cada Switch con nombres (Cocle / Colon)

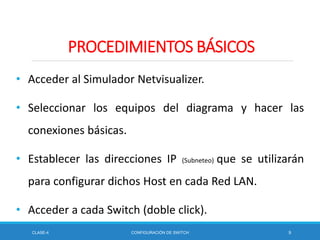

9. • Acceder al Simulador Netvisualizer.
• Seleccionar los equipos del diagrama y hacer las
conexiones básicas.
• Establecer las direcciones IP (Subneteo) que se utilizarán
para configurar dichos Host en cada Red LAN.
• Acceder a cada Switch (doble click).
CLASE-4 CONFIGURACIÓN DE SWITCH 9
PROCEDIMIENTOS BÁSICOS

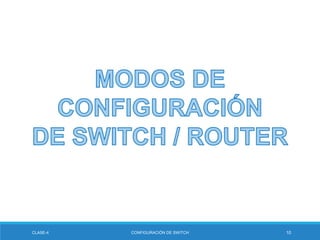

10. CLASE-4 CONFIGURACIÓN DE SWITCH 10

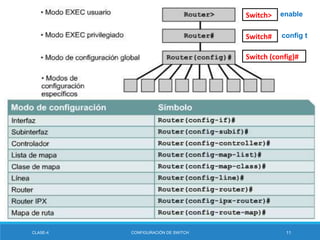

11. CLASE-4 CONFIGURACIÓN DE SWITCH 11
Switch>
Switch#
Switch (config)#
enable
config t

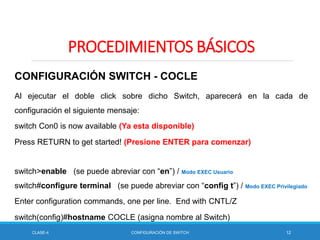

12. CLASE-4 CONFIGURACIÓN DE SWITCH 12
PROCEDIMIENTOS BÁSICOS
CONFIGURACIÓN SWITCH - COCLE
Al ejecutar el doble click sobre dicho Switch, aparecerá en la cada de
configuración el siguiente mensaje:
switch Con0 is now available (Ya esta disponible)
Press RETURN to get started! (Presione ENTER para comenzar)
switch>enable (se puede abreviar con “en”) / Modo EXEC Usuario
switch#configure terminal (se puede abreviar con “config t”) / Modo EXEC Privilegiado
Enter configuration commands, one per line. End with CNTL/Z
switch(config)#hostname COCLE (asigna nombre al Switch)

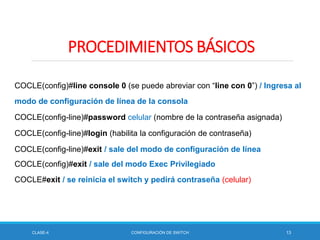

13. CLASE-4 CONFIGURACIÓN DE SWITCH 13
PROCEDIMIENTOS BÁSICOS
COCLE(config)#line console 0 (se puede abreviar con “line con 0”) / Ingresa al
modo de configuración de línea de la consola
COCLE(config-line)#password celular (nombre de la contraseña asignada)
COCLE(config-line)#login (habilita la configuración de contraseña)
COCLE(config-line)#exit / sale del modo de configuración de línea
COCLE(config)#exit / sale del modo Exec Privilegiado
COCLE#exit / se reinicia el switch y pedirá contraseña (celular)

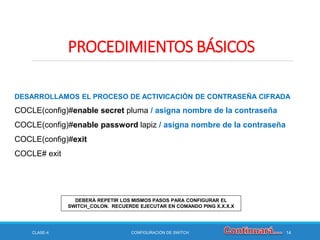

14. CLASE-4 CONFIGURACIÓN DE SWITCH 14
PROCEDIMIENTOS BÁSICOS
DESARROLLAMOS EL PROCESO DE ACTIVICACIÓN DE CONTRASEÑA CIFRADA
COCLE(config)#enable secret pluma / asigna nombre de la contraseña
COCLE(config)#enable password lapiz / asigna nombre de la contraseña
COCLE(config)#exit
COCLE# exit
DEBERÁ REPETIR LOS MISMOS PASOS PARA CONFIGURAR EL
SWITCH_COLON. RECUERDE EJECUTAR EN COMANDO PING X.X.X.X
