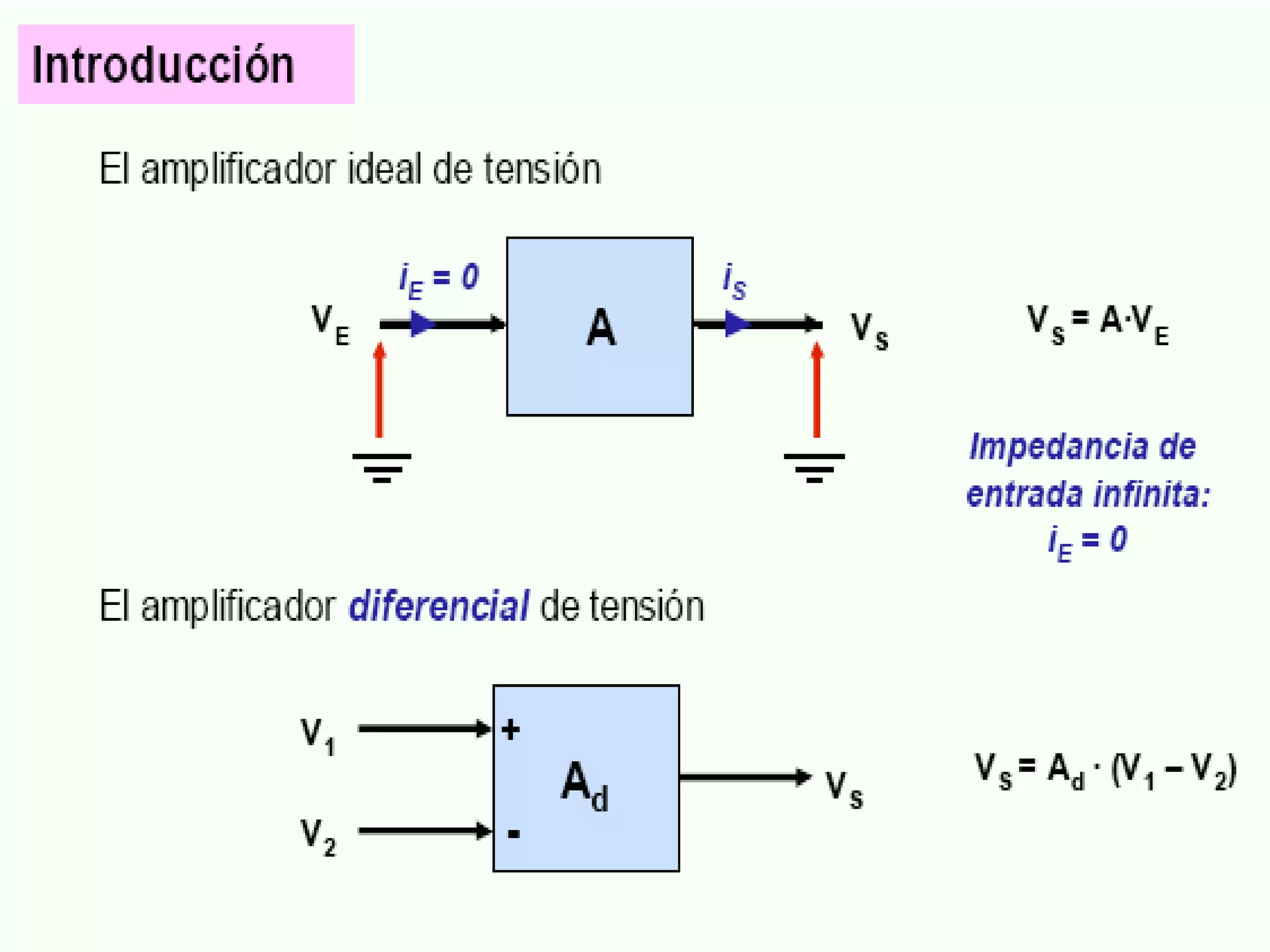

El amplificador operacional es un amplificador de alta ganancia directamente acoplado con entrada y salida. Tiene una ganancia infinita, impedancia de entrada infinita, ancho de banda y salida nula. Para analizar circuitos con amplificador operacional se comprueba si tiene realimentación negativa y luego se aplican las reglas del lazo cerrado y método de nudos.

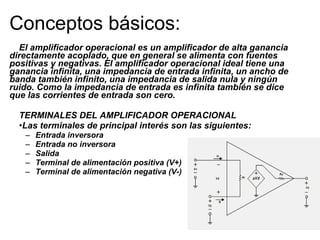

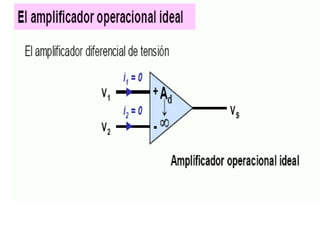

3. Conceptos básicos: El amplificador operacional es un amplificador de alta ganancia directamente acoplado, que en general se alimenta con fuentes positivas y negativas. El amplificador operacional ideal tiene una ganancia infinita, una impedancia de entrada infinita, un ancho de banda también infinito, una impedancia de salida nula y ningún ruido. Como la impedancia de entrada es infinita también se dice que las corrientes de entrada son cero. TERMINALES DEL AMPLIFICADOR OPERACIONAL Las terminales de principal interés son las siguientes: Entrada inversora Entrada no inversora Salida Terminal de alimentación positiva (V+) Terminal de alimentación negativa (V-)

4. Propiedades Siempre que hay realimentación negativa se aplican estas dos aproximaciones para analizar el circuito: V+ = V- I+ = I- = 0 ANÁLISIS Para analizar un circuito en el que haya amplificador operacional. Puede usarse cualquier método, pero uno habitual es: 1. Comprobar si tiene realimentación negativa 2. Si tiene realimentación negativa se pueden aplicar las reglas del lazo cerrado. 3. Definir la corrientes en cada una de las ramas del circuito 4. Aplicar el método de los nudos en todos los nodos del circuito excepto en los de salida de los amplificadores (porque en principio no se puede saber la corriente que sale de ellos) 5. Aplicando las reglas del lazo cerrado resolver las ecuaciones para despejar la tensión en los nodos donde no se conozca.

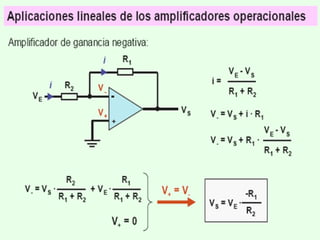

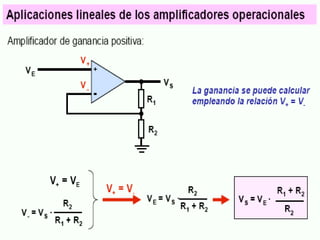

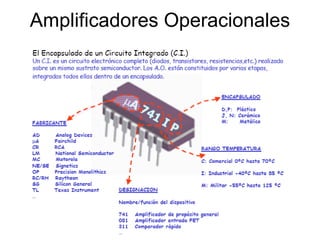

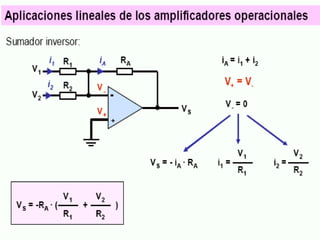

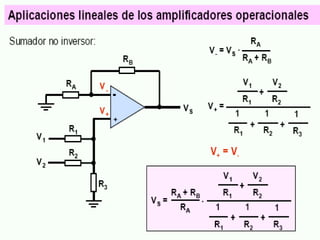

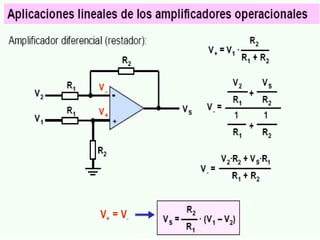

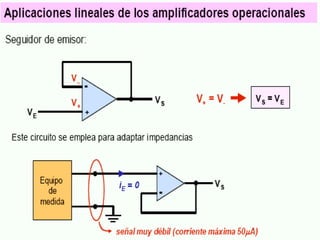

11. Amplificadores Operacionales

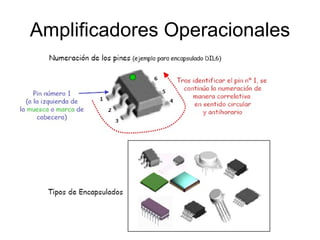

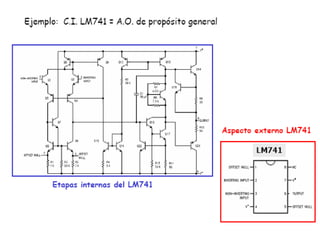

12. Amplificadores Operacionales

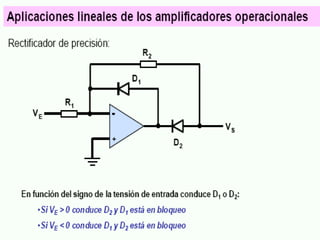

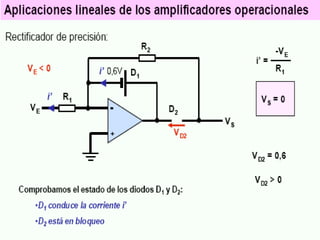

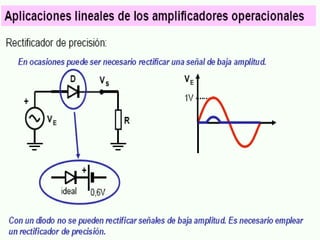

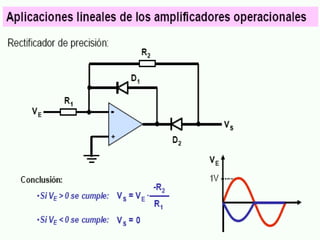

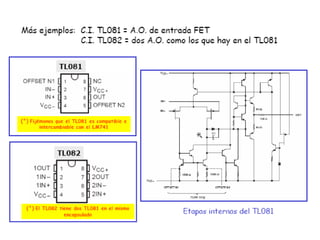

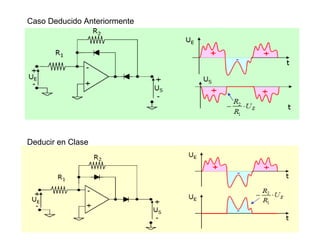

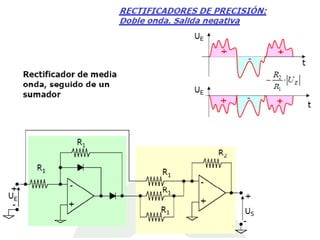

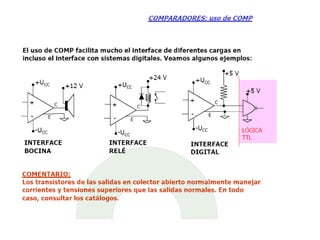

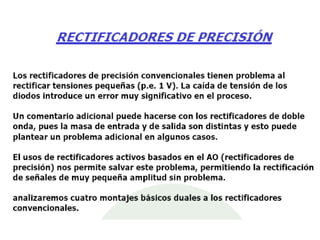

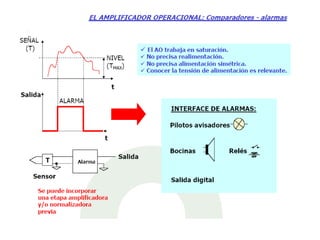

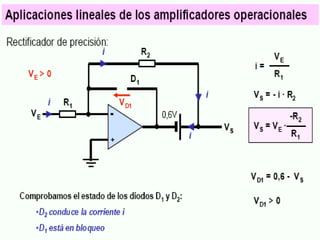

21. Caso Deducido Anteriormente Deducir en Clase

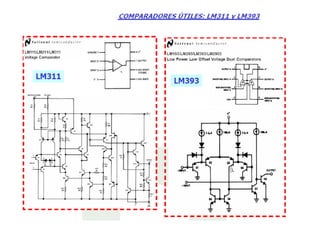

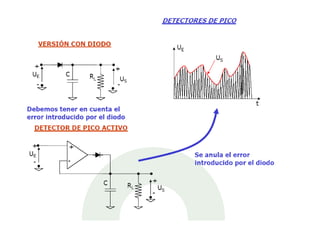

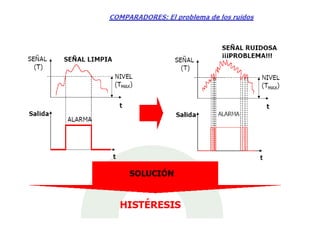

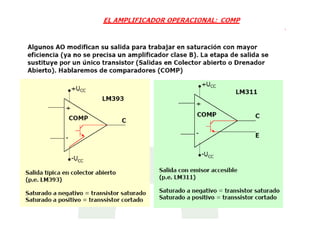

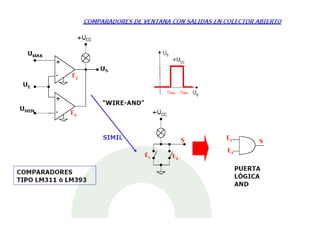

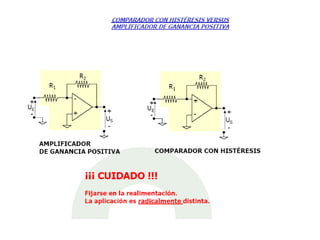

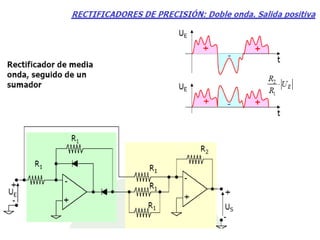

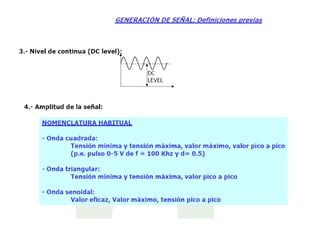

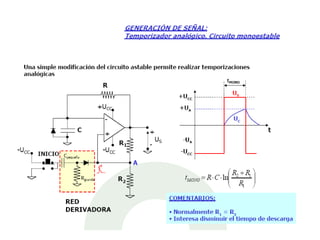

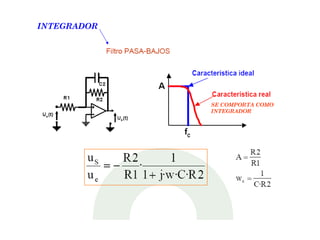

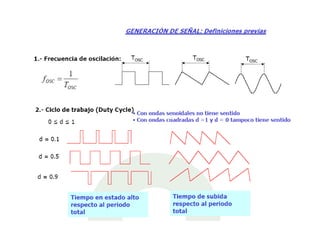

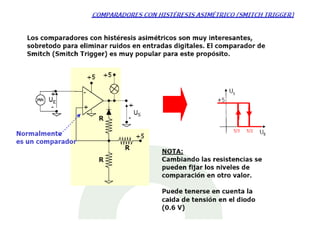

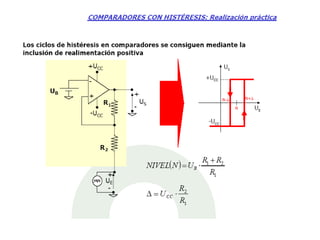

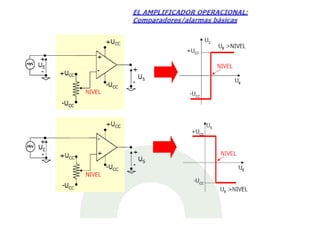

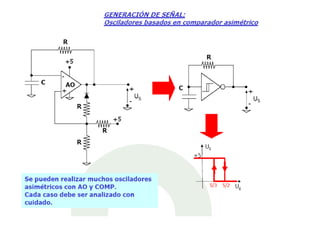

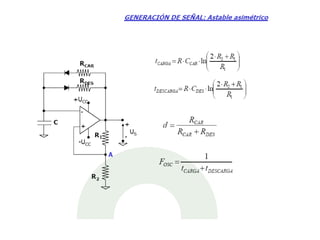

43. INTEGRADOR SE COMPORTA COMO INTEGRADOR

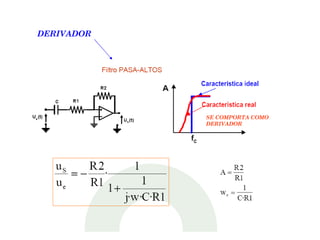

44. DERIVADOR SE COMPORTA COMO DERIVADOR

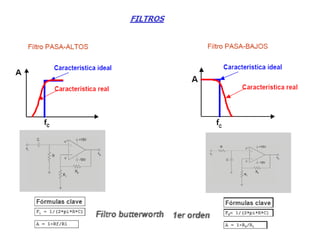

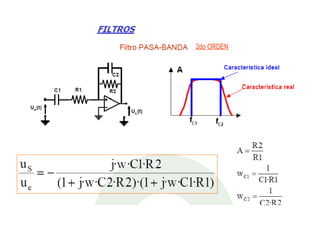

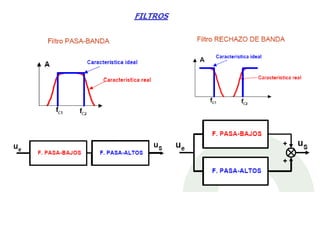

47. 2do ORDEN
