1. Alumna: Anaid Silis Palos
Grupo: 502
Profesor: Ing. René Domínguez Escalona
Materia: ICAS
Clasificación de redes

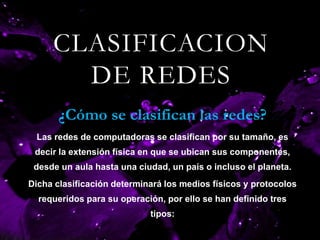

2. CLASIFICACION
DE REDES
¿Cómo se clasifican las redes?
Las redes de computadoras se clasifican por su tamaño, es
decir la extensión física en que se ubican sus componentes,
desde un aula hasta una ciudad, un país o incluso el planeta.
Dicha clasificación determinará los medios físicos y protocolos
requeridos para su operación, por ello se han definido tres
tipos:

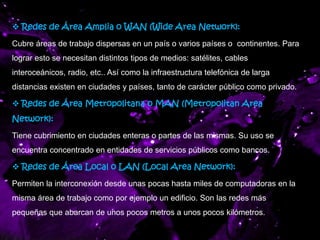

3.  Redes de Área Amplia o WAN (Wide Area Network):
Cubre áreas de trabajo dispersas en un país o varios países o continentes. Para
lograr esto se necesitan distintos tipos de medios: satélites, cables
interoceánicos, radio, etc.. Así como la infraestructura telefónica de larga
distancias existen en ciudades y países, tanto de carácter público como privado.
 Redes de Área Metropolitana o MAN (Metropolitan Area
Network):
Tiene cubrimiento en ciudades enteras o partes de las mismas. Su uso se
encuentra concentrado en entidades de servicios públicos como bancos.
 Redes de Área Local o LAN (Local Area Network):
Permiten la interconexión desde unas pocas hasta miles de computadoras en la
misma área de trabajo como por ejemplo un edificio. Son las redes más
pequeñas que abarcan de unos pocos metros a unos pocos kilómetros.

4. ¿CÓMO ES EL
FUNCIONAMIENTO DE UNA
RED DE ÁREA LOCAL?
Es un conjunto de computadoras ubicadas en un edificio o
lugar cercano, además consta de servidores, estaciones de
trabajo, cables y tarjetas de red, también de programas de
computación instalados en los equipos inteligentes.

5.  El usuario hace una petición a una aplicación específica desde el
sistema operacional de la estación de trabajo, y si este a necesitar un
recurso de la red transfiere control al software de la red.
 La conexión de las computadoras y dispositivos de la red, se hace
generalmente con cables de par trenzado o coaxial pudiendo obtener
velocidades de transmisión entre 1, 10 y 100 Mb (megabit, no
confundir con megabyte) por segundo.

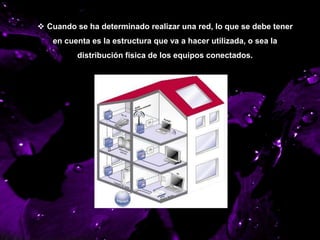

6. TOPOLOGÍAS DE REDES
 Cuando se ha determinado realizar una red, lo que se debe tener
en cuenta es la estructura que va a hacer utilizada, o sea la
distribución física de los equipos conectados.

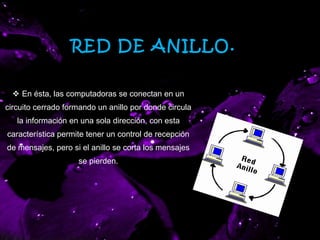

7.  En ésta, las computadoras se conectan en un
circuito cerrado formando un anillo por donde circula
la información en una sola dirección, con esta
característica permite tener un control de recepción
de mensajes, pero si el anillo se corta los mensajes
se pierden.
RED DE ANILLO.

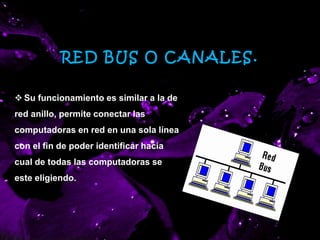

8. RED BUS O CANALES.
 Su funcionamiento es similar a la de
red anillo, permite conectar las
computadoras en red en una sola línea
con el fin de poder identificar hacia
cual de todas las computadoras se
este eligiendo.

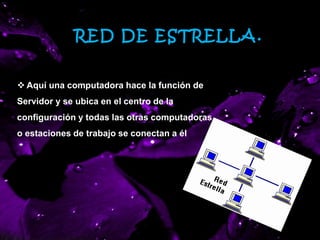

9. RED ESTRELLA.
 Aquí una computadora hace la función de
Servidor y se ubica en el centro de la
configuración y todas las otras computadoras
o estaciones de trabajo se conectan a él
RED DE ESTRELLA.

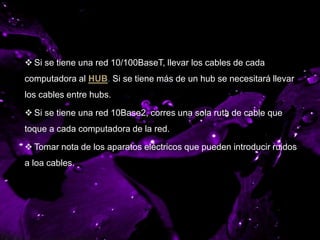

10. CABLE DE RUTEO
 Si se tiene una red 10/100BaseT, llevar los cables de cada
computadora al HUB. Si se tiene más de un hub se necesitará llevar
los cables entre hubs.
 Si se tiene una red 10Base2, corres una sola ruta de cable que
toque a cada computadora de la red.
 Tomar nota de los aparatos eléctricos que pueden introducir ruidos
a loa cables.

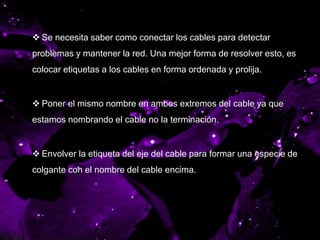

11. ETIQUETANDO LOS
CABLES DE LA RED
 Se necesita saber como conectar los cables para detectar
problemas y mantener la red. Una mejor forma de resolver esto, es
colocar etiquetas a los cables en forma ordenada y prolija.
 Poner el mismo nombre en ambos extremos del cable ya que
estamos nombrando el cable no la terminación.
 Envolver la etiqueta del eje del cable para formar una especie de
colgante con el nombre del cable encima.

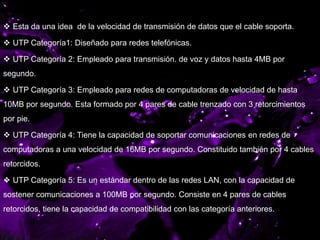

12. CATEGORÍAS DE CABLE
 Esta da una idea de la velocidad de transmisión de datos que el cable soporta.
 UTP Categoría1: Diseñado para redes telefónicas.
 UTP Categoría 2: Empleado para transmisión. de voz y datos hasta 4MB por
segundo.
 UTP Categoría 3: Empleado para redes de computadoras de velocidad de hasta
10MB por segundo. Esta formado por 4 pares de cable trenzado con 3 retorcimientos
por pie.
 UTP Categoría 4: Tiene la capacidad de soportar comunicaciones en redes de
computadoras a una velocidad de 16MB por segundo. Constituido también por 4 cables
retorcidos.
 UTP Categoría 5: Es un estándar dentro de las redes LAN, con la capacidad de
sostener comunicaciones a 100MB por segundo. Consiste en 4 pares de cables
retorcidos, tiene la capacidad de compatibilidad con las categoría anteriores.

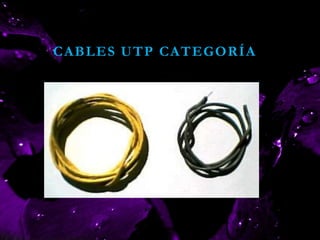

13. CABLES UTP CATEGORÍA 5
