1. Universidad Abierta y a Distancia de México.
Asignatura: Termodinámica II
Docente: Javier Hernández Pérez
Alumno: Elmer Jimenez Hernández.
Matricula: ES1611303325
Correo: ELJIHE@nube.unadmexico.mx
Nombre de la actividad:
Unidad 2: Actividad 1. ¿Cómo elegir un sistema?
Fecha: 07-08-2018

2. Ciclo de Carnot: Podemos definirlo como el proceso reversible que utiliza un gas
perfecto. Este consta de 4 etapas como se muestra en la siguiente figura: E
 Expansión Isotérmica:
 Expansión adiabática.
 Compresión Isotérmica.
 Comprensión Adiabática.
Ilustración 1
Fuente:https://www.youtube.com/watch?v=yHyeHdR1m5w
Ilustración 2 https://youtu.be/yHyeHdR1m5w

3. Ciclo de Otto: Este ciclo se aplica en motores de combustión interna (motores de
gasolina) usando una mezcla de combustible y aire, esto se comprime provocando
adición de calor, transformándose en energía térmica. Mediante la combustión los
gases son expulsados.
 E-A: Admisión a presión constante (renovación de la carga)
 A-B: Compresión de los gases e isoentrópica.
 B-C: Combustión, aporte de calor a volumen constante: La presión se eleva
rápidamente antes de comenzar el tiempo útil.
 C-D: Fuerza, expansión isoentrópica o parte del ciclo que entrega trabajo.
 D-A: Escape, cesión del calor residual al ambiente a volumen constante.
 A-E: Escape, vaciado de la cámara a presión constante
Ciclo de Diesel: Pertenece al ciclo de combustión interna, utiliza el calor de la
combustión, e inyectando combustible.
Ilustración 3https://tatofisicatermodinamica.wordpress.com/tercer-
corte/ciclos-termicos/ciclo-diesel/

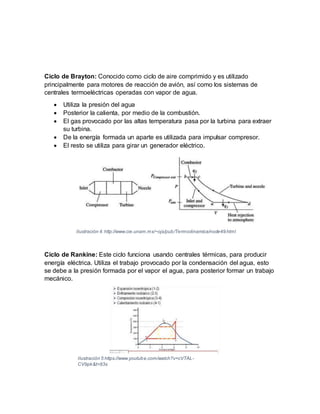

4. Ciclo de Brayton: Conocido como ciclo de aire comprimido y es utilizado
principalmente para motores de reacción de avión, así como los sistemas de
centrales termoeléctricas operadas con vapor de agua.
 Utiliza la presión del agua
 Posterior la calienta, por medio de la combustión.
 El gas provocado por las altas temperatura pasa por la turbina para extraer
su turbina.
 De la energía formada un aparte es utilizada para impulsar compresor.
 El resto se utiliza para girar un generador eléctrico.
Ciclo de Rankine: Este ciclo funciona usando centrales térmicas, para producir
energía eléctrica. Utiliza el trabajo provocado por la condensación del agua, esto
se debe a la presión formada por el vapor el agua, para posterior formar un trabajo
mecánico.
Ilustración 4:http://www.cie.unam.mx/~ojs/pub/Termodinamica/node49.html
Ilustración 5 https://www.youtube.com/watch?v=cVTAL-
CV9pk&t=83s

5. Ciclo combinado de gas-vapor: Es utilizado para generar energía eléctrica
mediante el calor de la quema de combustible, moviendo las turbinas con el vapor,
y los gases provocan movimiento en las turbinas de gas.
 Una turbina de gas, que mueve a un alternador
 Un intercambiador de calor en el que los gases de la combustión calientan y
evaporan agua
 Una turbina de vapor, que mueve otro alternador
 Un intercambiador de calor o condensador, en el que el vapor es condensado
para regresar al otro intercambiador
3. Determina desde tu perspectiva ¿cuál es el mejor ciclo? y explica con
argumentos técnicos él porque es el mejor
Ciclo de Rankine: ya que utiliza agua para formar vapor, y no gases o combustibles
fusiles como los otros ciclos. Para generar potencia en este ciclo el trabajo de
compresión puede llegar a ser mínimo y la temperatura se puede graduar de
acuerdo a las necesidades. De acuerdo a lo anterior la potencia puede ser mayor
que los demás ciclos.
4. Responde las siguientes preguntas:
 ¿Qué es un ciclo de refrigeración?
Este ciclo se encarga de extraer el calor y cambiar el nivel térmico, es decir
pasar el extraer el aire y pasarlo a una temperatura mas baja.
 ¿Qué propiedades debe tener un refrigerante?
Compresión isentrópica en un compresor.
Disipación de calor a presión constante en un condensador.
Estrangulamiento en un dispositivo de expansión y consiguiente
evaporación.
Absorción de calor a presión constante en un evaporador.
 Explica el ciclo de Carnot inverso.
Este ciclo invierte los procesos, se puede decir que revierte el ciclo de Carnot.
Compresión adiabática
Compresión isotérmica
Expansión adiabática
Expansión isotérmica.

6.  ¿Qué es una bomba de calor?
Es una maquina térmica es usada principalmente para sistemas de
climatización al igual que para uso de calefacción. Este usa el calor ambiental
como la tierra, aire o agua. Y mediante un dispositivo transfiere el calor.
Fuentes de consulta:
 Termodinámica, primer principio; Página realizada por Teresa Martín Blas y
Ana Serrano Fernández - Universidad Politécnica de Madrid (UPM) -
España.
http://acer.forestales.upm.es/basicas/udfisica/asignaturas/fisica/termo1p/vari
ables.html
 Rodríguez J. (1900). INTRODUCCION A LA TERMODINAMICA CON
ALGUNAS APLICACIONES DE INGENIERÍA. 02-08-2018, de Universidad
Tecnológica Nacional Sitio web:
http://www.cie.unam.mx/~ojs/pub/Curso%20Mabe%20Termo/Introducci%C3
%B3n%20a%20la%20Termodinamica.pdf
 Muller. E. (Mayo 2002). Termodinámica Básica. Sevilla España: Publicista
SA. Recuperado el 7 de agosto del 2017
