Este documento proporciona instrucciones sobre cómo configurar y utilizar el software 3ds Max. Incluye comandos básicos, parámetros de cámara y materiales, y consejos sobre la creación de escenas 3D como mobiliario, texturas, luces, cielos y elementos de paisajismo. El objetivo es ofrecer una guía práctica para modelar, materializar y renderizar escenas tridimensionales de alta calidad.

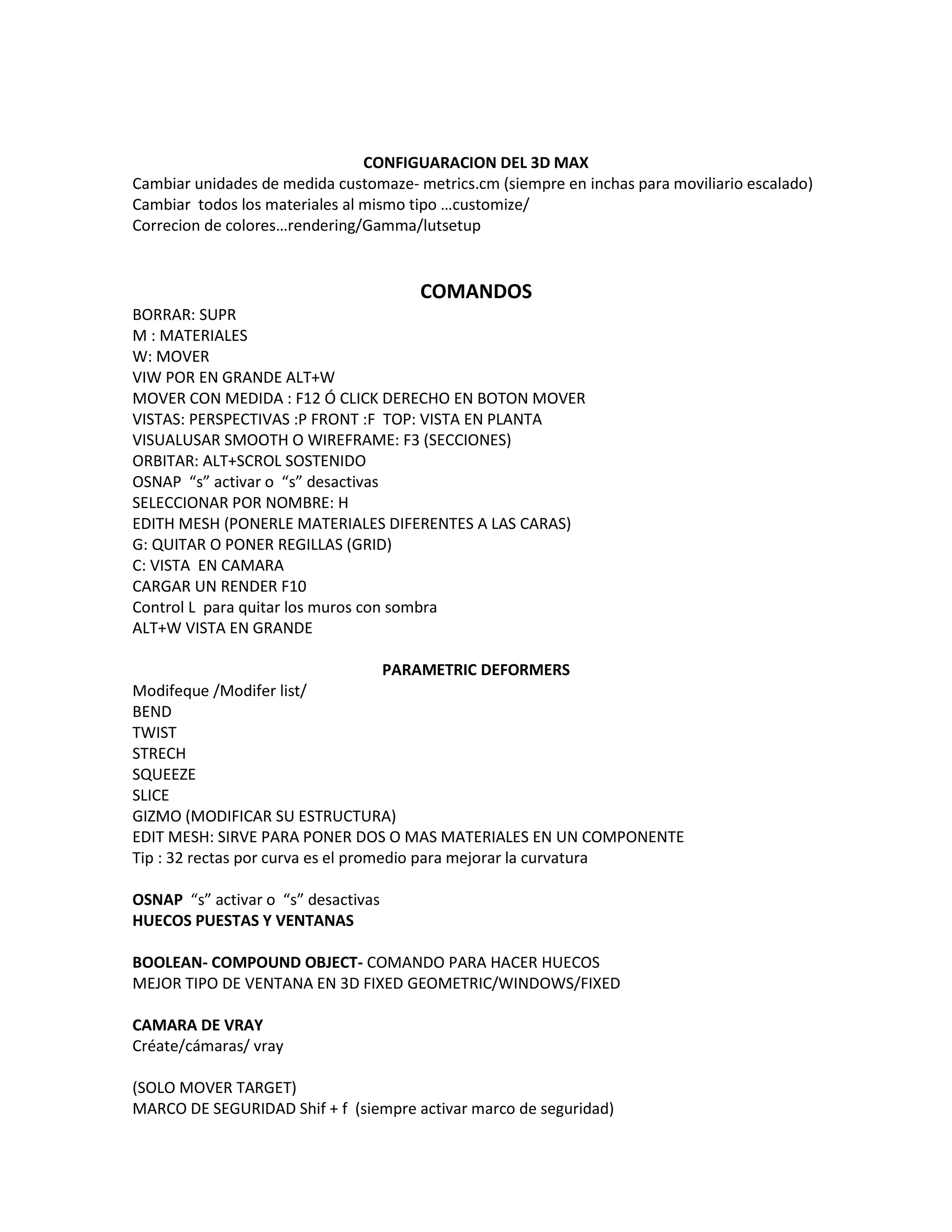

1. CONFIGUARACION DEL 3D MAX
Cambiar unidades de medida customaze- metrics.cm (siempre en inchas para moviliario escalado)
Cambiar todos los materiales al mismo tipo …customize/
Correcion de colores…rendering/Gamma/lutsetup
COMANDOS
BORRAR: SUPR
M : MATERIALES
W: MOVER
VIW POR EN GRANDE ALT+W
MOVER CON MEDIDA : F12 Ó CLICK DERECHO EN BOTON MOVER
VISTAS: PERSPECTIVAS :P FRONT :F TOP: VISTA EN PLANTA
VISUALUSAR SMOOTH O WIREFRAME: F3 (SECCIONES)
ORBITAR: ALT+SCROL SOSTENIDO
OSNAP “s” activar o “s” desactivas
SELECCIONAR POR NOMBRE: H
EDITH MESH (PONERLE MATERIALES DIFERENTES A LAS CARAS)
G: QUITAR O PONER REGILLAS (GRID)
C: VISTA EN CAMARA
CARGAR UN RENDER F10
Control L para quitar los muros con sombra
ALT+W VISTA EN GRANDE
PARAMETRIC DEFORMERS
Modifeque /Modifer list/
BEND
TWIST
STRECH
SQUEEZE
SLICE
GIZMO (MODIFICAR SU ESTRUCTURA)
EDIT MESH: SIRVE PARA PONER DOS O MAS MATERIALES EN UN COMPONENTE
Tip : 32 rectas por curva es el promedio para mejorar la curvatura
OSNAP “s” activar o “s” desactivas
HUECOS PUESTAS Y VENTANAS
BOOLEAN- COMPOUND OBJECT- COMANDO PARA HACER HUECOS
MEJOR TIPO DE VENTANA EN 3D FIXED GEOMETRIC/WINDOWS/FIXED
CAMARA DE VRAY
Créate/cámaras/ vray
(SOLO MOVER TARGET)
MARCO DE SEGURIDAD Shif + f (siempre activar marco de seguridad)

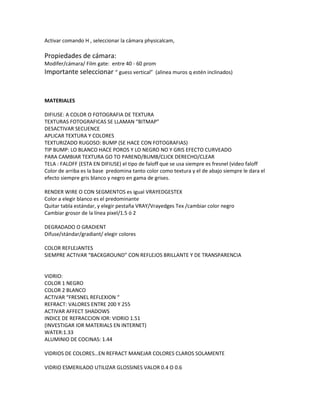

2. Activar comando H , seleccionar la cámara physicalcam,
Propiedades de cámara:
Modifer/cámara/ Film gate: entre 40 - 60 prom
Importante seleccionar “ guess vertical” (alinea muros q estén inclinados)
MATERIALES
DIFIUSE: A COLOR O FOTOGRAFIA DE TEXTURA
TEXTURAS FOTOGRAFICAS SE LLAMAN “BITMAP”
DESACTIVAR SECUENCE
APLICAR TEXTURA Y COLORES
TEXTURIZADO RUGOSO: BUMP (SE HACE CON FOTOGRAFIAS)
TIP BUMP: LO BLANCO HACE POROS Y LO NEGRO NO Y GRIS EFECTO CURVEADO
PARA CAMBIAR TEXTURA GO TO PAREND/BUMB/CLICK DERECHO/CLEAR
TELA : FALOFF (ESTA EN DIFIUSE) el tipo de faloff que se usa siempre es fresnel (video faloff
Color de arriba es la base predomina tanto color como textura y el de abajo siempre le dara el
efecto siempre gris blanco y negro en gama de grises.
RENDER WIRE O CON SEGMENTOS es igual VRAYEDGESTEX
Color a elegir blanco es el predominante
Quitar tabla estándar, y elegir pestaña VRAY/Vrayedges Tex /cambiar color negro
Cambiar grosor de la línea pixel/1.5 ó 2
DEGRADADO O GRADIENT
Difuse/stándar/gradiant/ elegir colores
COLOR REFLEJANTES
SIEMPRE ACTIVAR “BACKGROUND” CON REFLEJOS BRILLANTE Y DE TRANSPARENCIA
VIDRIO:
COLOR 1 NEGRO
COLOR 2 BLANCO
ACTIVAR “FRESNEL REFLEXION “
REFRACT: VALORES ENTRE 200 Y 255
ACTIVAR AFFECT SHADOWS
INDICE DE REFRACCION IOR: VIDRIO 1.51
(INVESTIGAR IOR MATERIALS EN INTERNET)
WATER:1.33
ALUMINIO DE COCINAS: 1.44
VIDRIOS DE COLORES…EN REFRACT MANEJAR COLORES CLAROS SOLAMENTE
VIDRIO ESMERILADO UTILIZAR GLOSSINES VALOR 0.4 O 0.6

3. TIP PARA LIMPIAR MANCHAS ES EN SUBDIVS 32 (SOLO PARA ESTE TIPO DE VIDRIO)
SI YO LE PONGO FRESNEL REFLEXIONS A TODOS LOS REFLEJOS SON MEJORES PERO EL RENDER
TARDA MAS (APLICARLO SOLO EN LOS MATERIALES Q VALGAN EL TIEMPO)
REFLEC REFLEJOS REFRACT MANEJA LAS TRANSPARENCIAS
APLICAR MATERIALES A LA ESCENA
SIEMPRE CAMBIAR MATERIAL A BLANCO DE TODA LA ESCENA ANTES DEL RENDER
SELECCIONAR COLOR PRINCIPAL/ ASSING MATERIAL TO SELECCIONS
APLICAR ASSING MATERIAL A MARCOS DE VENTANA/ MODIFER LIST/ EDIT MESH/SELECCIONAR
CUBO/DARLE CLICK A LA VENTANA /ARRASTRAR MATERIAL
(SIEMPRE SELECCIONAR CON EL CUBO A TODO EL COMPONENTE PARA QUE EL MATERIAL SE
APLIQUE EN TODAS LAS CARAS)
PARA APLICAR SOLO COLOR A UN MURO Y NO A TODO EL COMPONENTE DE MURO SE DEBE:
IR A MODIFER LIST/EDIT MESH/ POLIGON/ SELECCIONAR COLOR/ ASSING MATERIAL TO
SELECCIÓN
(SIEMPRE HAY QUE APLICAR SHOW STANDAR MAP IN VIEWPORT)
ESCALAR TEXTURAS
COMO ESCALAR TEXTURAS: UVWMAP
SELECCIONAR PISO “H” /MODIFER LIST/ UVWMAP/ APLICAR TAMAÑO DE TEXTURA EN LENGTH Y
WIDTH ASEGURARSE QUE ESTE EN PLANAR
PARAMETROS DE VRAY
(PRESETS DE VRAY)
EL SOL ES CON VRAY SUN
Cambiar a vista en planta “TOP”
Control L para quitar los muros con sombra
Autoback
Biblioteca/3dmax/autoback
Customise/preferences/files/num of autobak/
PARAMETROS DE LA CAMARA DE UVRAY
FILM GATE: ENTRE 60 Y 40

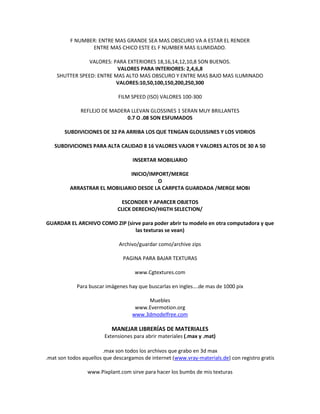

4. F NUMBER: ENTRE MAS GRANDE SEA MAS OBSCURO VA A ESTAR EL RENDER
ENTRE MAS CHICO ESTE EL F NUMBER MAS ILUMIDADO.
VALORES: PARA EXTERIORES 18,16,14,12,10,8 SON BUENOS.
VALORES PARA INTERIORES: 2,4,6,8
SHUTTER SPEED: ENTRE MAS ALTO MAS OBSCURO Y ENTRE MAS BAJO MAS ILUMINADO
VALORES:10,50,100,150,200,250,300
FILM SPEED (ISO) VALORES 100-300
REFLEJO DE MADERA LLEVAN GLOSSINES 1 SERAN MUY BRILLANTES
0.7 O .08 SON ESFUMADOS
SUBDIVICIONES DE 32 PA ARRIBA LOS QUE TENGAN GLOUSSINES Y LOS VIDRIOS
SUBDIVICIONES PARA ALTA CALIDAD 8 16 VALORES VAJOR Y VALORES ALTOS DE 30 A 50
INSERTAR MOBILIARIO
INICIO/IMPORT/MERGE
O
ARRASTRAR EL MOBILIARIO DESDE LA CARPETA GUARDADA /MERGE MOBI
ESCONDER Y APARCER OBJETOS
CLICK DERECHO/HIGTH SELECTION/
GUARDAR EL ARCHIVO COMO ZIP (sirve para poder abrir tu modelo en otra computadora y que
las texturas se vean)
Archivo/guardar como/archive zips
PAGINA PARA BAJAR TEXTURAS
www.Cgtextures.com
Para buscar imágenes hay que buscarlas en ingles….de mas de 1000 pix
Muebles
www.Evermotion.org
www.3dmodelfree.com
MANEJAR LIBRERÍAS DE MATERIALES
Extensiones para abrir materiales (.max y .mat)
.max son todos los archivos que grabo en 3d max
.mat son todos aquellos que descargamos de internet (www.vray-materials.de) con registro gratis
www.Pixplant.com sirve para hacer los bumbs de mis texturas

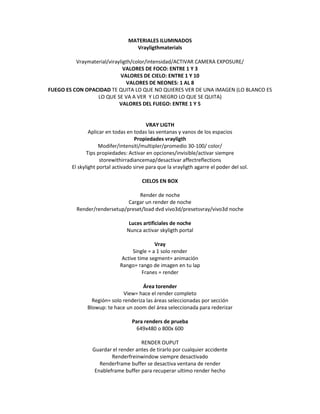

5. MATERIALES ILUMINADOS
Vrayligthmaterials
Vraymaterial/virayligth/color/intensidad/ACTIVAR CAMERA EXPOSURE/
VALORES DE FOCO: ENTRE 1 Y 3
VALORES DE CIELO: ENTRE 1 Y 10
VALORES DE NEONES: 1 AL 8
FUEGO ES CON OPACIDAD TE QUITA LO QUE NO QUIERES VER DE UNA IMAGEN (LO BLANCO ES
LO QUE SE VA A VER Y LO NEGRO LO QUE SE QUITA)
VALORES DEL FUEGO: ENTRE 1 Y 5
VRAY LIGTH
Aplicar en todas en todas las ventanas y vanos de los espacios
Propiedades vrayligth
Modifer/intensiti/multipler/promedio 30-100/ color/
Tips propiedades: Activar en opciones/invisible/activar siempre
storewithirradiancemap/desactivar affectreflections
El skylight portal activado sirve para que la vrayligth agarre el poder del sol.
CIELOS EN BOX
Render de noche
Cargar un render de noche
Render/rendersetup/preset/load dvd vivo3d/presetsvray/vivo3d noche
Luces artificiales de noche
Nunca activar skyligth portal
Vray
Single = a 1 solo render
Active time segment= animación
Rango= rango de imagen en tu lap
Franes = render
Área torender
View= hace el render completo
Región= solo renderiza las áreas seleccionadas por sección
Blowup: te hace un zoom del área seleccionada para rederizar
Para renders de prueba
649x480 o 800x 600
RENDER OUPUT
Guardar el render antes de tirarlo por cualquier accidente
Renderfreinwindow siempre desactivado
Renderframe buffer se desactiva ventana de render
Enableframe buffer para recuperar ultimo render hecho

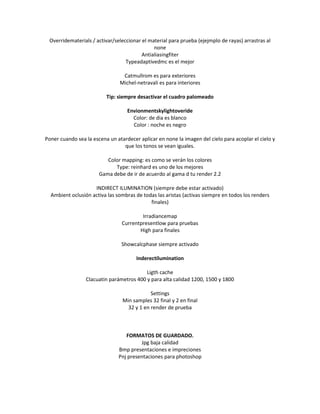

6. Overridematerials / activar/seleccionar el material para prueba (ejejmplo de rayas) arrastras al
none
Antialiasingfiter
Typeadaptivedmc es el mejor
Catmullrom es para exteriores
Michel-netravali es para interiores
Tip: siempre desactivar el cuadro palomeado
Envionmentskylightoveride
Color: de dia es blanco
Color : noche es negro
Poner cuando sea la escena un atardecer aplicar en none la imagen del cielo para acoplar el cielo y
que los tonos se vean iguales.
Color mapping: es como se verán los colores
Type: reinhard es uno de los mejores
Gama debe de ir de acuerdo al gama d tu render 2.2
INDIRECT ILUMINATION (siempre debe estar activado)
Ambient oclusión activa las sombras de todas las aristas (activas siempre en todos los renders
finales)
Irradiancemap
Currentpresentlow para pruebas
High para finales
Showcalcphase siempre activado
Inderectilumination
Ligth cache
Clacuatin parámetros 400 y para alta calidad 1200, 1500 y 1800
Settings
Min samples 32 final y 2 en final
32 y 1 en render de prueba
FORMATOS DE GUARDADO.
Jpg baja calidad
Bmp presentaciones e impreciones
Pnj presentaciones para photoshop

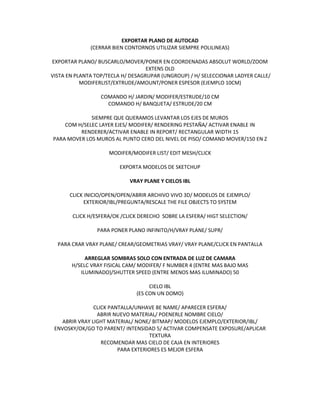

7. EXPORTAR PLANO DE AUTOCAD
(CERRAR BIEN CONTORNOS UTILIZAR SIEMPRE POLILINEAS)
EXPORTAR PLANO/ BUSCARLO/MOVER/PONER EN COORDENADAS ABSOLUT WORLD/ZOOM
EXTENS OLD
VISTA EN PLANTA TOP/TECLA H/ DESAGRUPAR (UNGROUP) / H/ SELECCIONAR LADYER CALLE/
MODIFERLIST/EXTRUDE/AMOUNT/PONER ESPESOR (EJEMPLO 10CM)
COMANDO H/ JARDIN/ MODIFER/ESTRUDE/10 CM
COMANDO H/ BANQUETA/ ESTRUDE/20 CM
SIEMPRE QUE QUERAMOS LEVANTAR LOS EJES DE MUROS
COM H/SELEC LAYER EJES/ MODIFER/ RENDERING PESTAÑA/ ACTIVAR ENABLE IN
RENDERER/ACTIVAR ENABLE IN REPORT/ RECTANGULAR WIDTH 15
PARA MOVER LOS MUROS AL PUNTO CERO DEL NIVEL DE PISO/ COMAND MOVER/150 EN Z
MODIFER/MODIFER LIST/ EDIT MESH/CLICK
EXPORTA MODELOS DE SKETCHUP
VRAY PLANE Y CIELOS IBL
CLICK INICIO/OPEN/OPEN/ABRIR ARCHIVO VIVO 3D/ MODELOS DE EJEMPLO/
EXTERIOR/IBL/PREGUNTA/RESCALE THE FILE OBJECTS TO SYSTEM
CLICK H/ESFERA/OK /CLICK DERECHO SOBRE LA ESFERA/ HIGT SELECTION/
PARA PONER PLANO INFINITO/H/VRAY PLANE/ SUPR/
PARA CRAR VRAY PLANE/ CREAR/GEOMETRIAS VRAY/ VRAY PLANE/CLICK EN PANTALLA
ARREGLAR SOMBRAS SOLO CON ENTRADA DE LUZ DE CAMARA
H/SELC VRAY FISICAL CAM/ MODIFER/ F NUMBER 4 (ENTRE MAS BAJO MAS
ILUMINADO)/SHUTTER SPEED (ENTRE MENOS MAS ILUMINADO) 50
CIELO IBL
(ES CON UN DOMO)
CLICK PANTALLA/UNHAVE BE NAME/ APARECER ESFERA/
ABRIR NUEVO MATERIAL/ POENERLE NOMBRE CIELO/
ABRIR VRAY LIGHT MATERIAL/ NONE/ BITMAP/ MODELOS EJEMPLO/EXTERIOR/IBL/
ENVOSKY/OK/GO TO PARENT/ INTENSIDAD 5/ ACTIVAR COMPENSATE EXPOSURE/APLICAR
TEXTURA
RECOMENDAR MAS CIELO DE CAJA EN INTERIORES
PARA EXTERIORES ES MEJOR ESFERA

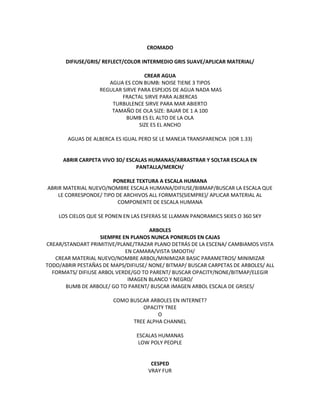

8. CROMADO
DIFIUSE/GRIS/ REFLECT/COLOR INTERMEDIO GRIS SUAVE/APLICAR MATERIAL/
CREAR AGUA
AGUA ES CON BUMB: NOISE TIENE 3 TIPOS
REGULAR SIRVE PARA ESPEJOS DE AGUA NADA MAS
FRACTAL SIRVE PARA ALBERCAS
TURBULENCE SIRVE PARA MAR ABIERTO
TAMAÑO DE OLA SIZE: BAJAR DE 1 A 100
BUMB ES EL ALTO DE LA OLA
SIZE ES EL ANCHO
AGUAS DE ALBERCA ES IGUAL PERO SE LE MANEJA TRANSPARENCIA (IOR 1.33)
ABRIR CARPETA VIVO 3D/ ESCALAS HUMANAS/ARRASTRAR Y SOLTAR ESCALA EN
PANTALLA/MERCH/
PONERLE TEXTURA A ESCALA HUMANA
ABRIR MATERIAL NUEVO/NOMBRE ESCALA HUMANA/DIFIUSE/BIBMAP/BUSCAR LA ESCALA QUE
LE CORRESPONDE/ TIPO DE ARCHIVOS ALL FORMATS(SIEMPRE)/ APLICAR MATERIAL AL
COMPONENTE DE ESCALA HUMANA
LOS CIELOS QUE SE PONEN EN LAS ESFERAS SE LLAMAN PANORAMICS SKIES O 360 SKY
ARBOLES
SIEMPRE EN PLANOS NUNCA PONERLOS EN CAJAS
CREAR/STANDART PRIMITIVE/PLANE/TRAZAR PLANO DETRÁS DE LA ESCENA/ CAMBIAMOS VISTA
EN CAMARA/VISTA SMOOTH/
CREAR MATERIAL NUEVO/NOMBRE ARBOL/MINIMIZAR BASIC PARAMETROS/ MINIMIZAR
TODO/ABRIR PESTAÑAS DE MAPS/DIFIUSE/ NONE/ BITMAP/ BUSCAR CARPETAS DE ARBOLES/ ALL
FORMATS/ DIFIUSE ARBOL VERDE/GO TO PARENT/ BUSCAR OPACITY/NONE/BITMAP/ELEGIR
IMAGEN BLANCO Y NEGRO/
BUMB DE ARBOLE/ GO TO PARENT/ BUSCAR IMAGEN ARBOL ESCALA DE GRISES/
COMO BUSCAR ARBOLES EN INTERNET?
OPACITY TREE
O
TREE ALPHA CHANNEL
ESCALAS HUMANAS
LOW POLY PEOPLE
CESPED
VRAY FUR

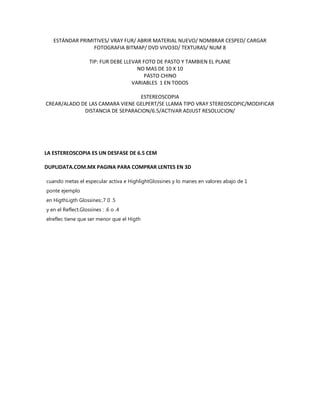

9. ESTÁNDAR PRIMITIVES/ VRAY FUR/ ABRIR MATERIAL NUEVO/ NOMBRAR CESPED/ CARGAR
FOTOGRAFIA BITMAP/ DVD VIVO3D/ TEXTURAS/ NUM 8
TIP: FUR DEBE LLEVAR FOTO DE PASTO Y TAMBIEN EL PLANE
NO MAS DE 10 X 10
PASTO CHINO
VARIABLES 1 EN TODOS
ESTEREOSCOPIA
CREAR/ALADO DE LAS CAMARA VIENE GELPERT/SE LLAMA TIPO VRAY STEREOSCOPIC/MODIFICAR
DISTANCIA DE SEPARACION/6.5/ACTIVAR ADJUST RESOLUCION/
LA ESTEREOSCOPIA ES UN DESFASE DE 6.5 CEM
DUPLIDATA.COM.MX PAGINA PARA COMPRAR LENTES EN 3D
cuando metas el especular activa e HighlightGlossines y lo manes en valores abajo de 1
ponte ejemplo
en HigthLigth Glossines:.7 0 .5
y en el Reflect.Glossines : .6 o .4
elreflec tiene que ser menor que el Higth
