topografia generalidades UNDAC

“ Add your company slogan ”
GENERALIDADES
LOGO
ZEVALLOS VALERIO, Omar

CONTENIDOS
CONCEPTO DE TOPOGRAFIA
BREVE RESEÑA HISTORICA
INSTRUMENTOS TOPOGRAFICOS
DIVISION BASICA DE LA TOPOGRAFIA
DIVISION BASICA DE LA TOPOGRAFIA
IMPORTANCIA DE LA TOPOGRAFIA
LEVANTAMIENTO TOPOGRAFICO
ENTES IMPORTANTES EN LA TOPOGRAFIA

TOPOGRAFIA
RAMA DE LA INGENIERIA
PROPONE DETERMINAR LA POSICION
RELATIVA DE LOS PUNTOS
RECOPILACION PROCESAMIENTO
INFORMACIONES
PARTES FISICAS DEL GEOIDE

TOPOGRAFIA

SURGIO
COMO CONSECUENCIA A LA
NECESIDAD
DE NUESTROS
ANTEPASADOS DE
REALIZAR MEDICIONES
SOBRE LA SUPERFICIE DE
LA TIERRA.
PRIMERAS
MANIFESTACIONES
FUERON LOS EGIPCIOS Y
BABILONICOS LOS PRIMEROS
EN MEDIR DISTANCIAS
TOMANDO COMO UNIDADES
LAS PARTES DE SU
CUERPO,COMO EL CODO, EL
PIE, EL PULGAR,ETC.

LOS GRIEGOS
GEOMETRIA
PODEMOS CITAR
EN ESE
ENTONCES
SIGNIFICABA
MEDIDA DE LA
TIERRA
TALES DE MILETO ARQUIMIDES
EUCLIDES
PITAGORAS
ERATOSTENES
CALCULO LA CIRCUNFERENCIA MEDIA
DE LA TIERRA(40 000KM)

SEGUNDA REVOLUCION DE LA
TOPOGRAFIA
GRACIAS A LA
APARICION
TELESCOPIO TEODOLITO
1609 1720
GALILEO JONATHAN
SISSON

FOTOGRAMETRIA
AEREA
SENSORES
REMOTOS
MEDICION
ELECTRONICA
ESTACION TOTAL SOFTWARES
SIN EMBARGO

 Instrumento que tiene la
particularidad de soportar
un equipo de medición
como un taquímetro o
nivel, consta de tres patas
que son reguladas para
poder tener un mejor
manejo y fijar el trípode a
la superficie terrestre.

 Al igual que la estabilidad
del trípode, la de la base
nivelante también tiene una
influencia importante en la
precisión de medición. Los
tornillos nivelantes exentos
de mantenimiento de las
bases nivelantes de Leica
Geosystems proporcionan
un movimiento homogéneo
y sin juego para la correcta
nivelación el equipo.

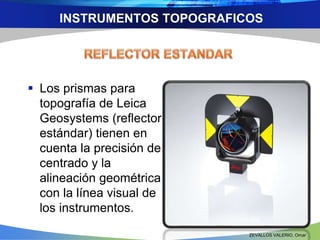

 Los prismas para
topografía de Leica
Geosystems (reflector
estándar) tienen en
cuenta la precisión de
centrado y la
alineación geométrica
con la línea visual de
los instrumentos.

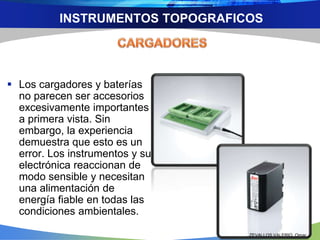

 Los cargadores y baterías
no parecen ser accesorios
excesivamente importantes
a primera vista. Sin
embargo, la experiencia
demuestra que esto es un
error. Los instrumentos y su
electrónica reaccionan de
modo sensible y necesitan
una alimentación de
energía fiable en todas las
condiciones ambientales.

 La cinta métrica utilizada
en medición de
distancias se construye
en una delgada lámina
de acero al cromo, o de
aluminio, o de un
tramado de fibras de
carbono unidas mediante
un polímero de teflón (las
más modernas). Las
cintas métricas más
usadas son las de 10, 15,
20, 25, 30, 50 y 100
metros.

 Son generalmente de
unos 25 a 35 cms de
longitud, están hechos
de varilla de acero y
provistos en un extremo
de punta y en el otro de
una argolla que les sirve
de cabeza. Y son
utilizados para marcar
puntos específicos en
un terreno.

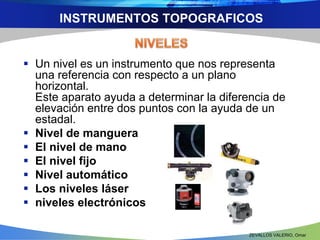

 Un nivel es un instrumento que nos representa
una referencia con respecto a un plano
horizontal.
Este aparato ayuda a determinar la diferencia de
elevación entre dos puntos con la ayuda de un
estadal.
 Nivel de manguera
 El nivel de mano
 El nivel fijo
 Nivel automático
 Los niveles láser
 niveles electrónicos

 Es una pesa
normalmente de metal
de forma cónica o
cilíndrica, que mediante
la cuerda de la que
pende marca una línea
vertical; de hecho la
vertical se define por
este instrumento.
También recibe este
nombre una sonda
usada para medir la
profundidad del agua.

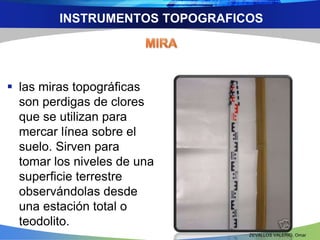

 las miras topográficas
son perdigas de clores
que se utilizan para
mercar línea sobre el
suelo. Sirven para
tomar los niveles de una
superficie terrestre
observándolas desde
una estación total o
teodolito.

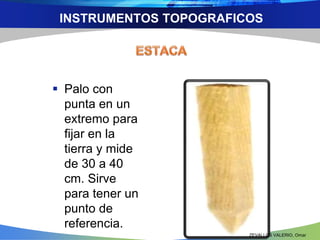

 Palo con
punta en un
extremo para
fijar en la
tierra y mide
de 30 a 40
cm. Sirve
para tener un
punto de
referencia.

Instrumento topográfico para medir
ángulos verticales y horizontales, con
una precisión de 1 minuto (1´ ) o 20
segundos (20" ), los círculos de metal
se leen con lupa, los modelos viejos
tienen cuatro tornillos para nivelación,
actualmente se siguen fabricando pero
con solo tres tornillos nivelantes.
Para diferencia un tránsito de un
minuto y uno de 20 segundos, en los
nonios los de 1 minuto tienen en el
extremo el numero 30 y los de 20
segundos traen el numero 20.

El teodolito es un instrumento
de medición mecánico-óptico
universal que sirve para medir
ángulos verticales y, sobre
todo, horizontales, ámbito en el
cual tiene una precisión
elevada. Con otras
herramientas auxiliares puede
medir distancias y desniveles.
Es portátil y manual; con ayuda
de una mira y mediante
la taquimetría, puede medir
distancias. Este equipo debe
manejarse con mucho cuidado
para evitar golpes y
raspaduras en los lentes.

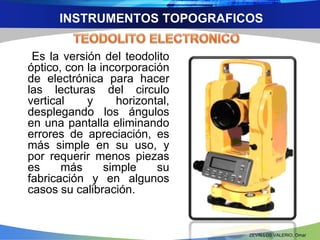

Es la versión del teodolito
óptico, con la incorporación
de electrónica para hacer
las lecturas del circulo
vertical y horizontal,
desplegando los ángulos
en una pantalla eliminando
errores de apreciación, es
más simple en su uso, y
por requerir menos piezas
es más simple su
fabricación y en algunos
casos su calibración.

En esencia, un taquímetro
consta de una plataforma que se
apoya en tres tornillos de
nivelación, un círculo graduado
acimutal (en proyección
horizontal), un bastidor (aliada)
que gira sobre un eje vertical y
que está provisto de un índice
que se desplaza sobre el círculo
acimutal y sirve para medir los
ángulos de rotación de la propia
aliada, y dos montantes fijos en
el bastidor, sobre los cuales se
apoyan los tornillos de
sustentación de un anteojo que,
a su vez, gira alrededor de un eje
horizontal.

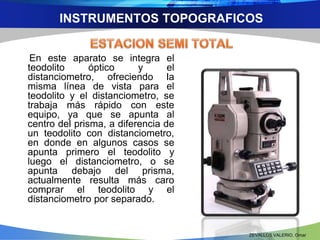

En este aparato se integra el
teodolito óptico y el
distanciometro, ofreciendo la
misma línea de vista para el
teodolito y el distanciometro, se
trabaja más rápido con este
equipo, ya que se apunta al
centro del prisma, a diferencia de
un teodolito con distanciometro,
en donde en algunos casos se
apunta primero el teodolito y
luego el distanciometro, o se
apunta debajo del prisma,
actualmente resulta más caro
comprar el teodolito y el
distanciometro por separado.

Dispositivo
electrónico para medición de
distancias, funciona emitiendo un
haz luminoso ya sea infrarrojo o
láser, este rebota en un prisma o
directamente sobre la superficie,
y dependiendo del tiempo que
tarda el haz en recorrer la
distancia es como determina
esta.. El alcance de estos equipos
puede ser de hasta 5,000 metros,
también existen distanciometros
manuales, estos tienen un
alcance de hasta 200 metros, son
muy útiles para medir recintos y
distancias cortas en general.

Una cinta métrica o
un flexómetro es
un instrumento de
medida que consiste en
una cinta flexible graduada
y se puede enrollar,
haciendo que el transporte
sea más fácil.. Se emplea
para hacer medidas en el
campo, de distancias
horizontales. En la
topografía la más común es
la de acero y mide de 50 a
100 mts. La cinta métrica no
ocupa de mucho cuidado
porque es un aparato muy
manejable y duradero.

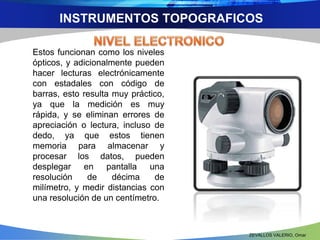

Estos funcionan como los niveles
ópticos, y adicionalmente pueden
hacer lecturas electrónicamente
con estadales con código de
barras, esto resulta muy práctico,
ya que la medición es muy
rápida, y se eliminan errores de
apreciación o lectura, incluso de
dedo, ya que estos tienen
memoria para almacenar y
procesar los datos, pueden
desplegar en pantalla una
resolución de décima de
milímetro, y medir distancias con
una resolución de un centímetro.

El Sistema de Posicionamiento
Global (GPS), hizo aumentar
considerablemente la
productividad y produjo datos
más precisos y fiables. Hoy en
día, el GPS es parte vital de las
actividades topográficas y
cartográficas en todo el
mundo.. La recopilación de
datos basados en el GPS es
mucho más rápida que las
técnicas convencionales de
topografía y cartografía, ya que
reduce la cantidad de equipos y
la mano de obra que se
requiere.

DIVISIÓN BASICA DE LA TOPOGRAFIA
TOPOGRAFIA
DIVIDE EN TRES PARTES
PLANIMETRIA
TOPOGRAFIA
INTEGRAL
ALTIMETRIA
REPRESENTAR
GRAFICAMENTE
PORCION DE
TIERRA
EN CUENTA LOS
DESNIVELES O ALTURAS
EL MENCIONADO
TERRENO
REPRESENTAR
GRAFICAMENTE
DIFERENTES
ALTITUDES
PUNTOS DE LA
SUPERFICIE TERRESTRE
SUPERFICIE DE
REFERENCIA
REPRESENTAR
GRAFICAMENTE
DIFERENTES
PUNTOS
SUPERFICIE
TERRESTRE
POSICION
PLANIMETRICA ALTITUD

DIVISIÓN BASICA DE LA TOPOGRAFIA
PLANIMETRIA
ALTIMETRIA
TOPOGRAFIA
INTEGRAL

ESTUDIO EJECUCIÓN
COMO
LA TOPOGRAFIA
INTERVIENE EN TODAS LAS
ETAPAS DE LA INGENIERIA

Interviene en todas las etapas de la ingeniería
- Ingeniería civil
- Ingeniería de minas
- Ingeniería eléctrica
- Ingenierías (agrarias)
- (Arquitectura)
- Otros
PROYECTO
DE LA OBRA
EJECUCION
DE LA OBRA
•Planos topográficos
•Expediente técnico
•En base a
planos
topográficos

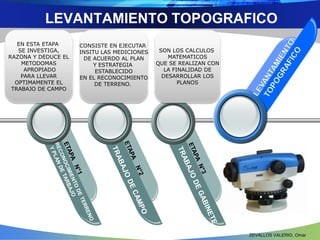

CONSISTE EN EJECUTAR
INSITU LAS MEDICIONES
DE ACUERDO AL PLAN
Y ESTRATEGIA
ESTABLECIDO
EN EL RECONOCIMIENTO
DE TERRENO.
SON LOS CALCULOS
MATEMATICOS
QUE SE REALIZAN CON
LA FINALIDAD DE
DESARROLLAR LOS
PLANOS
EN ESTA ETAPA
SE INVESTIGA,
RAZONA Y DEDUCE EL
METODOMAS
APROPIADO
PARA LLEVAR
OPTIMAMENTE EL
TRABAJO DE CAMPO

VISITA A
TERRENO
PREGUNTAS A
LUGAREÑOS
BUSQUEDA DE
PLANOS
EXISTENTES
ANALISIS
METODO Y ESTRATEGIA A USAR
ENCAMPO

MEDICIÓN DE
DISTANCIAS
MEDICIÓN DE
ANGULOS
MEDIDA DE
DESNIVELES
ANOTACIONES Y DIBUJO DE
CROQUIS EN LIBRETA DE CAMPO

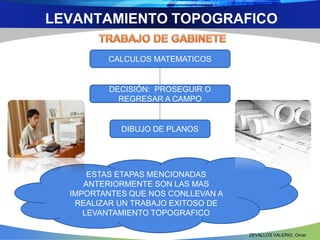

CALCULOS MATEMATICOS
DECISIÓN: PROSEGUIR O
REGRESAR A CAMPO
DIBUJO DE PLANOS
ESTAS ETAPAS MENCIONADAS
ANTERIORMENTE SON LAS MAS
IMPORTANTES QUE NOS CONLLEVAN A
REALIZAR UN TRABAJO EXITOSO DE

CLASES DE LEVANTAMIENTOS
TOPOGRAFICOS
LEVANTAMIENTOS
CATASTRALES
SON LOS QUE SE
REALIZAN CON EL
FIN DE
DEFINIR Y FIJAR
LOS LIMITES DE
AREAS Y
PROPIEDADES
COMO TAMBIEN
AL
RECONOCIMIENTO
DE ESTOS LIMITES
LEVANTAMIENTOS
PARA
CONSTRUCCION
LEVANTAMIENTOS
HIDROGRAFICOS
LEVANTAMIENTOS
PARA VIAS DE
COMUNICACIÓN
LEVANTAMIENTOS PARA
TRABAJOS
SUBTERRANEOS
LEVANTAMIENTOS
TOPOGRAFICOS
PROPIAMENTE DICHOS
SE USA PARA
DETERMINAR Y
LOCALIZAR
PUNTOS,LINEAS Y
NIVELES QUE
SERVIRAN COMO
GUIA PARA EL
PROCESO DE
CONSTRUCCIÓN
SE REALIZAN
PARA
DETERMINAR EL
RELIEVE DEL
FONDO DE LOS
LAGOS,RIOS,OCE
ANOS Y TAMBIEN
PARA MEDIR EL
CAUDAL Y
VOLUMEN DE LAS
CORRIENTES DE
AGUA.
COMPRENDE LOS
LEVANTAMIENTOS
PARA TRABAJO
DE NATURALEZA
LINEAL COMO
CARRETERAS,CA
NALES,
FERROCARRILES,
ETC.
SE UTILIZAN
PARA
LOCALIZAR LA
POSICION DE
LAS MINAS,
TUNELES Y
ACUEDUCTOS.
SON LOS QUE SE
HACEN CON EL
PROPOSITO DE
DETERMINAR LA
CONFORMACIÓN DE
TERRENO Y
LOCALIZACIÓN DE
LOS OBJETOS
NATURALES Y
ARTIFICIALES QUE
SOBRE ÉL SE
ENCUENTRAN

EL INGENIERO TOPÓGRAFO
REQUISITOS
-DEBE TENER CONOCIMIENTOS TEORICOS PROFUNDOS DE LOS
PRINCIPIOS QUE RIGEN LA TOPOGRAFIA.
-DEBE ESTAR EN CONSTANTE ACTUALIZACIÓN, PUES HOY EN DIA
LOS METODOS Y EQUIPOS DE CAMPO COMO EL DE GABINETE,
PROGRESAN DESMESURADAMENTE
-DEBE TENER DON DE MANDO ANTE SU PERSONAL Y CARISMA
SUFICIENTE PARA CON LOS LUGAREÑOS DE LA ZONA A TRABAJAR.
-DEBE COMBINAR CON VERSATILIDAD EL TRABAJO
ADMINISTRATIVO,DE GABINETE Y DE CAMPO.

DEBE SER UNA PERSONA HONRADA Y HONESTA,DEBE
SER EL PERSONAL DE CONFIANZA DEL INGENIERO
DEBE TENER FACILIDAD EN EL MANEJO DE
PERSONAL DE CAMPO
DEBE TENER CONOCIMIENTOS DE ALGEBRA ,
GEOMETRIA Y TRIGONOMETRIA ,SOBRE TODO
DEBE TENER AMPLIO CRITERIO
DEBE ESTAR EN CONSTANTE
ACTUALIZACIÓN Y DEBE SER LEAL
DEBE SER CAUTELOSO Y MUY CEOSO CON
LOS EQUIPOS TOPOGRAFICOS
EL
TOPÓGRAFO

Los equipos por lo general deben
ser de alta tecnologia par a
obtener un levantamiento
topografico de alta presición
Tambien se puede usar equipos
topograficos tradicionales para los
trabajos de precisión, siempre que se
encuentren en perfecto estado
Para ello elm ingeniero topografico
es el responsible de verificar si los
equipos estan en condiciones para
el trabajo a realizar

LOS PUNTOS DE CONTROL EN LA
TOPOGRAFIA
PUNTO DE CONTROL O
TOPOGRAFICO
PUNTO A PARTIR DEL CUAL
LAS MEDICIONES LINEALES Y/O
ANGULARES
PUNTOS TOPOGRAFICOS
PERMANENTES
PUNTOS TOPOGRAFICOS
TEMPORALES
PUNTOS DE REFERENCIA
FIJOS
CREADOS ANTES Y AL
MARGEN
LEVANTAMIENTO
TOPOGRAFICO
CREADOS ESPECIALMENTE
REALIZACIÓN DE UN
PROYECTO
DESAPARECEN AL FINAL
DEL PROYECTO

LOS PUNTOS DE CONTROL EN LA
TOPOGRAFIA

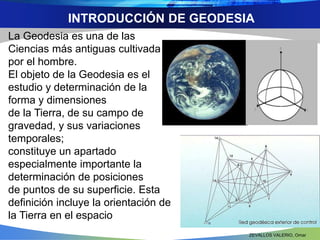

INTRODUCCIÓN DE GEODESIA
La Geodesia es una de las
Ciencias más antiguas cultivada
por el hombre.
El objeto de la Geodesia es el
estudio y determinación de la
forma y dimensiones
de la Tierra, de su campo de
gravedad, y sus variaciones
temporales;
constituye un apartado
especialmente importante la
determinación de posiciones
de puntos de su superficie. Esta
definición incluye la orientación de
la Tierra en el espacio

SISTEMA DE UNIDADES
EN GENERAL LAS OPERACIONES TOPOGRÁFICAS ,IMPLICAN
MEDICIONES LINEALES Y/O ANGULARES ,SIENDO LO ESTABLECIDO
CONVENCIONALMENTE EL SISTEMA INTERNACIONAL, NO OBSTANTE HOY
EN DIA MUCHOSUSAN TODAVIA EL SISTEMA METRICO DECIMAL
LONGITUD SIMBOLO METROS
Kilómetro Km 1000
Hectómetro Hm 100
Decámetro Dm 10
metro m 1
Decímetro dm 0,1
Centímetro cm 0,01
Milímetro mm 0,001
SUPERFICIE SIMBOLO METROS CUADRADOS
Kilómetro cuadrado Km2 1 000 000
Hectómetro cuadrado Hm2 10 000
Decámetro cuadrado Dm2 100
metro cuadrado m2 1
Decímetro cuadrado dm2 0,01
Centímetro cuadrado cm2 0,000 1
Milímetro cuadrado mm2 0,000 001
VOLUMEN SIMBOLO METROS CUBICO
Metro cubico m3 1
Decimetro cubico dm3 0,001
Centimetro cubico cm3 0,000 001
Milimetro cubico mm3 0,000 000 001

ESCALA
ESCALA NÚMERICA ESCALA GRÁFICA
1
ES LA RELACIÓN, TAL QUE
EL NUMERADOR Y
DENOMINADOR TIENEN LAS
MISMAS UNIDADES
ES LA REPRESENTACIÓN
GEOMETRICA DE UNA
ESCALA NUMERICA,TODO
GRAFICO DEBE TENER UNA
ESCALA GRAFICA QUE
GENERALMENTE SE UBICA
EN LA PARTE INFERIOR
LONGITUD plano
( )
( ) DEL MISMO.
LONGITUD terreno
Escala 
ASI,UNA ESCALA DE1/1000,
NOS INDICA QUE 1 METRO
EN EL PLANO REPRESENTA
1000 METROS EN EL
TERRENO.
2000
0,02
40
1
E  

ESCALAS MAS USUALES EN LA
INGENIERIAVIALY/O AEROPUERTARIA
PLANO AEDROMOS ALTIPUERTOS VÍAL
U 1/25 000(20 000) 1/25 000 1/25 000
P.M. 1/5 000(4 000) 1/1000 1/1000
P.G. 1/5 000(4 000) 1/1000 1/1000
Pav 1/5 000(4 000) 1/1000 1/1000
Dr 1/5 000(4 000) 1/1000 1/1000
S IND.(1/5000;1/2000;1/200) IND IND
P.L. H:1/2000 1/1000 1/1000
V:1/50 1/100(200) 1/100(200)
Secc H:1/500;1/1000 1/200 1/200
V:1/50 1/200 1/200

SISTEMA DE COORDENADAS

El sistema de coordenadas cilíndricas es muy conveniente en aquellos
casos en que se tratan problemas que tienen simetría de tipo cilíndrico o
acimutal. Se trata de una versión en tres dimensiones de las coordenadas
polares de la geometría analítica plana.

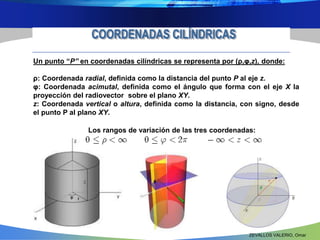

Un punto “P” en coordenadas cilíndricas se representa por (ρ,φ,z), donde:
ρ: Coordenada radial, definida como la distancia del punto P al eje z.
φ: Coordenada acimutal, definida como el ángulo que forma con el eje X la
proyección del radiovector sobre el plano XY.
z: Coordenada vertical o altura, definida como la distancia, con signo, desde
el punto P al plano XY.
Los rangos de variación de las tres coordenadas:
son

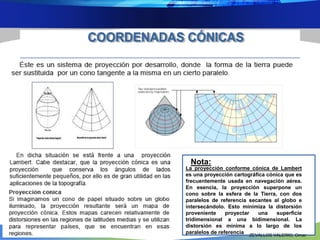

Nota:
La proyección conforme cónica de Lambert
es una proyección cartográfica cónica que es
frecuentemente usada en navegación aérea.
En esencia, la proyección superpone un
cono sobre la esfera de la Tierra, con dos
paralelos de referencia secantes al globo e
intersecándolo. Esto minimiza la distorsión
proveniente proyectar una superficie
tridimensional a una bidimensional. La
distorsión es mínima a lo largo de los
paralelos de referencia

El meridiano de Greenwich, también conocido como meridiano cero, meridiano base o
primer meridiano, es el meridiano a partir del cual se miden las longitudes. Se
corresponde con la circunferencia imaginaria que une los polos y recibe su nombre por
pasar por la localidad inglesa de Greenwich, en concreto por su antiguo observatorio
astronómico. Este meridiano fue adoptado como referencia en una conferencia
internacional celebrada en 1884 en Washington, auspiciada por el presidente de los EE.UU
de esa época.

“ Add your company slogan ”
LOGO

topografia generalidades UNDAC

Más contenido relacionado

La actualidad más candente

Destacado

Similar a topografia generalidades UNDAC

Más de Sebastian Zevallos

Último

topografia generalidades UNDAC
