Este documento describe los pasos realizados en un laboratorio para determinar la densidad máxima y humedad óptima de una muestra de suelo arcilloso mediante un ensayo de compactación Proctor. La muestra se seca, tamiza y pesa antes de agregar diferentes cantidades de agua y compactarla en capas en un molde cilíndrico. Luego se calcula la densidad húmeda para cada contenido de humedad y se grafican los resultados para identificar la densidad máxima y humedad óptima del suelo. El objetivo

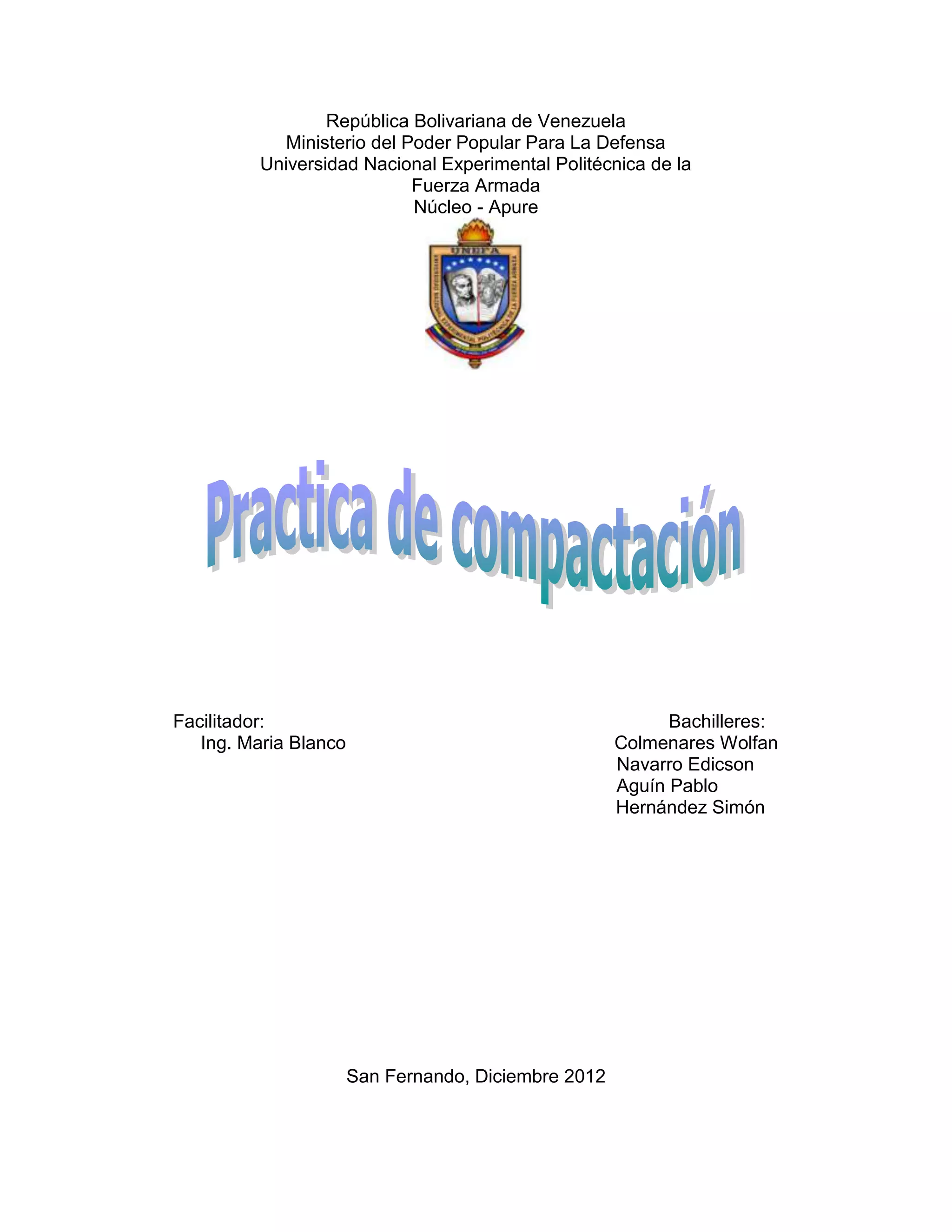

1. República Bolivariana de Venezuela
Ministerio del Poder Popular Para La Defensa
Universidad Nacional Experimental Politécnica de la
Fuerza Armada
Núcleo - Apure
Facilitador: Bachilleres:
Ing. Maria Blanco Colmenares Wolfan
Navarro Edicson
Aguín Pablo
Hernández Simón
San Fernando, Diciembre 2012

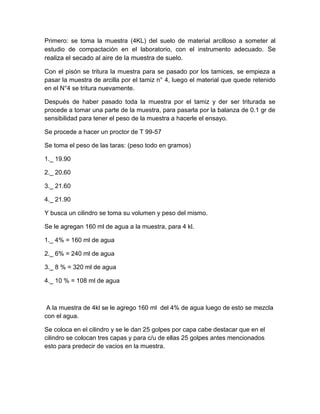

2. Primero: se toma la muestra (4KL) del suelo de material arcilloso a someter al
estudio de compactación en el laboratorio, con el instrumento adecuado. Se
realiza el secado al aire de la muestra de suelo.
Con el pisón se tritura la muestra para se pasado por los tamices, se empieza a
pasar la muestra de arcilla por el tamiz n° 4, luego el material que quede retenido
en el N°4 se tritura nuevamente.
Después de haber pasado toda la muestra por el tamiz y der ser triturada se
procede a tomar una parte de la muestra, para pasarla por la balanza de 0.1 gr de
sensibilidad para tener el peso de la muestra a hacerle el ensayo.
Se procede a hacer un proctor de T 99-57
Se toma el peso de las taras: (peso todo en gramos)
1._ 19.90
2._ 20.60
3._ 21.60
4._ 21.90
Y busca un cilindro se toma su volumen y peso del mismo.
Se le agregan 160 ml de agua a la muestra, para 4 kl.
1._ 4% = 160 ml de agua
2._ 6% = 240 ml de agua
3._ 8 % = 320 ml de agua
4._ 10 % = 108 ml de agua
A la muestra de 4kl se le agrego 160 ml del 4% de agua luego de esto se mezcla
con el agua.
Se coloca en el cilindro y se le dan 25 golpes por capa cabe destacar que en el
cilindro se colocan tres capas y para c/u de ellas 25 golpes antes mencionados
esto para predecir de vacios en la muestra.

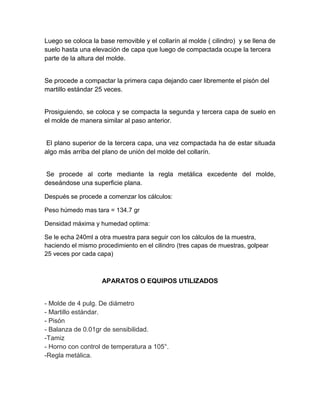

3. Luego se coloca la base removible y el collarín al molde ( cilindro) y se llena de
suelo hasta una elevación de capa que luego de compactada ocupe la tercera
parte de la altura del molde.
Se procede a compactar la primera capa dejando caer libremente el pisón del
martillo estándar 25 veces.
Prosiguiendo, se coloca y se compacta la segunda y tercera capa de suelo en
el molde de manera similar al paso anterior.
El plano superior de la tercera capa, una vez compactada ha de estar situada
algo más arriba del plano de unión del molde del collarín.
Se procede al corte mediante la regla metálica excedente del molde,
deseándose una superficie plana.
Después se procede a comenzar los cálculos:
Peso húmedo mas tara = 134.7 gr
Densidad máxima y humedad optima:
Se le echa 240ml a otra muestra para seguir con los cálculos de la muestra,
haciendo el mismo procedimiento en el cilindro (tres capas de muestras, golpear
25 veces por cada capa)
APARATOS O EQUIPOS UTILIZADOS
- Molde de 4 pulg. De diámetro
- Martillo estándar.
- Pisón
- Balanza de 0.01gr de sensibilidad.
-Tamiz
- Horno con control de temperatura a 105°.
-Regla metálica.

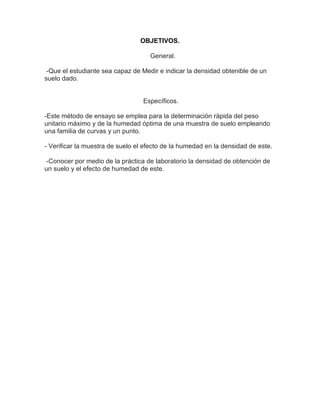

4. OBJETIVOS.
General.
-Que el estudiante sea capaz de Medir e indicar la densidad obtenible de un
suelo dado.
Específicos.
-Este método de ensayo se emplea para la determinación rápida del peso
unitario máximo y de la humedad óptima de una muestra de suelo empleando
una familia de curvas y un punto.
- Verificar la muestra de suelo el efecto de la humedad en la densidad de este.
-Conocer por medio de la práctica de laboratorio la densidad de obtención de
un suelo y el efecto de humedad de este.
