Este documento describe el procedimiento para determinar la gravedad específica bulk de muestras de mezclas bituminosas mediante el método de recubrimiento con parafina. Se requiere recubrir las muestras que absorban más del 2% de agua. El procedimiento incluye pesar las muestras secas y recubiertas en el aire y bajo el agua, y usar esos pesos para calcular la gravedad específica bulk y densidad de la muestra, realizando correcciones por temperatura si es necesario.

1. PESO ESPECÍFICO BULK DE LAS BRIQUETAS ASTM D 1188 AASHTO T 275 Competencias Técnicas de Laboratorista en Mezclas Asfálticas

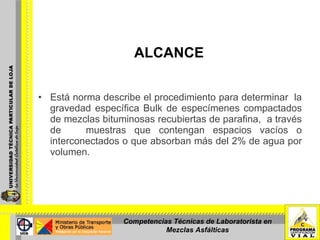

2. ALCANCE Está norma describe el procedimiento para determinar la gravedad específica Bulk de especímenes compactados de mezclas bituminosas recubiertas de parafina, a través de muestras que contengan espacios vacíos o interconectados o que absorban más del 2% de agua por volumen. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

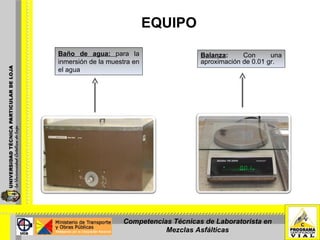

3. EQUIPO Balanza : Con una aproximación de 0.01 gr. Baño de agua: para la inmersión de la muestra en el agua Competencias Técnicas de Laboratorista en Mezclas Asfálticas

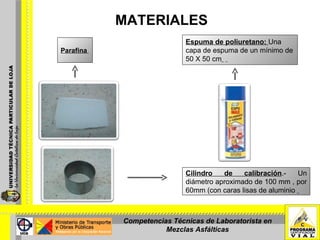

4. MATERIALES Parafina Espuma de poliuretano: Una capa de espuma de un mínimo de 50 X 50 cm Cilindro de calibración .- Un diámetro aproximado de 100 mm , por 60mm (con caras lisas de aluminio Competencias Técnicas de Laboratorista en Mezclas Asfálticas

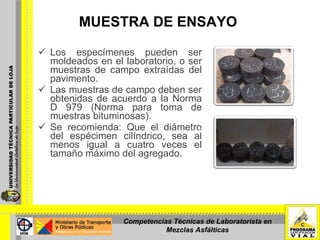

5. MUESTRA DE ENSAYO Los especímenes pueden ser moldeados en el laboratorio, o ser muestras de campo extraídas del pavimento. Las muestras de campo deben ser obtenidas de acuerdo a la Norma D 979 (Norma para toma de muestras bituminosas). Se recomienda: Que el diámetro del espécimen cilíndrico, sea al menos igual a cuatro veces el tamaño máximo del agregado. Especimenes moldeados en laboratorio Competencias Técnicas de Laboratorista en Mezclas Asfálticas

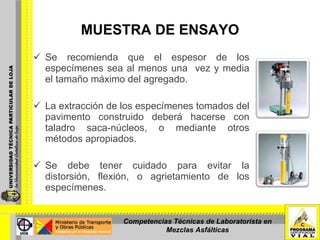

6. MUESTRA DE ENSAYO Se recomienda que el espesor de los especímenes sea al menos una vez y media el tamaño máximo del agregado. La extracción de los especímenes tomados del pavimento construido deberá hacerse con taladro saca-núcleos, o mediante otros métodos apropiados. Se debe tener cuidado para evitar la distorsión, flexión, o agrietamiento de los especímenes. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

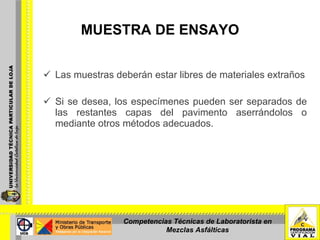

7. MUESTRA DE ENSAYO Las muestras deberán estar libres de materiales extraños Si se desea, los especímenes pueden ser separados de las restantes capas del pavimento aserrándolos o mediante otros métodos adecuados. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

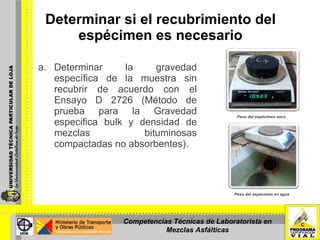

8. Determinar si el recubrimiento del espécimen es necesario Determinar la gravedad específica de la muestra sin recubrir de acuerdo con el Ensayo D 2726 (Método de prueba para la Gravedad especifica bulk y densidad de mezclas bituminosas compactadas no absorbentes). Peso del espécimen en agua Peso del espécimen seco Competencias Técnicas de Laboratorista en Mezclas Asfálticas

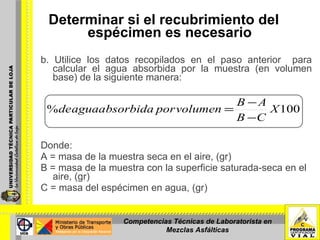

9. b. Utilice los datos recopilados en el paso anterior para calcular el agua absorbida por la muestra (en volumen base) de la siguiente manera: Donde: A = masa de la muestra seca en el aire, (gr) B = masa de la muestra con la superficie saturada-seca en el aire, (gr) C = masa del espécimen en agua, (gr) Determinar si el recubrimiento del espécimen es necesario Competencias Técnicas de Laboratorista en Mezclas Asfálticas

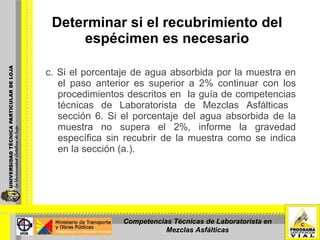

10. Determinar si el recubrimiento del espécimen es necesario c. Si el porcentaje de agua absorbida por la muestra en el paso anterior es superior a 2% continuar con los procedimientos descritos en la guía de competencias técnicas de Laboratorista de Mezclas Asfálticas sección 6. Si el porcentaje del agua absorbida de la muestra no supera el 2%, informe la gravedad específica sin recubrir de la muestra como se indica en la sección (a.). Competencias Técnicas de Laboratorista en Mezclas Asfálticas

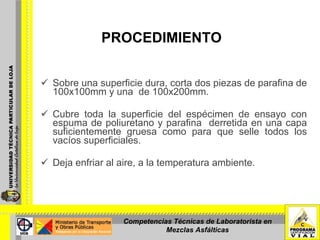

11. PROCEDIMIENTO Sobre una superficie dura, corta dos piezas de parafina de 100x100mm y una de 100x200mm. Cubre toda la superficie del espécimen de ensayo con espuma de poliuretano y parafina derretida en una capa suficientemente gruesa como para que selle todos los vacíos superficiales. Deja enfriar al aire, a la temperatura ambiente. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

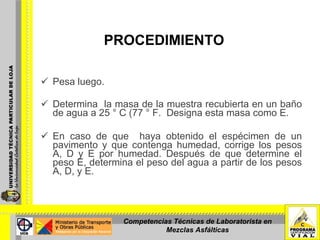

12. PROCEDIMIENTO Pesa luego. Determina la masa de la muestra recubierta en un baño de agua a 25 ° C (77 ° F. Designa esta masa como E. En caso de que haya obtenido el espécimen de un pavimento y que contenga humedad, corrige los pesos A, D y E por humedad. Después de que determine el peso E, determina el peso del agua a partir de los pesos A, D, y E. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

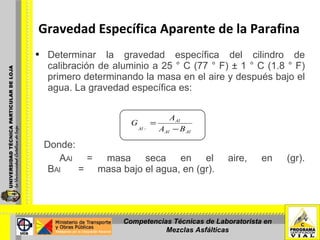

13. Gravedad Específica Aparente de la Parafina Determinar la gravedad específica del cilindro de calibración de aluminio a 25 ° C (77 ° F) ± 1 ° C (1.8 ° F) primero determinando la masa en el aire y después bajo el agua. La gravedad específica es: Donde: A Al = masa seca en el aire, en (gr). B Al = masa bajo el agua, en (gr). Competencias Técnicas de Laboratorista en Mezclas Asfálticas

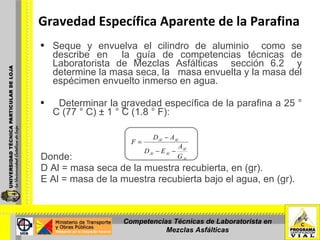

14. Seque y envuelva el cilindro de aluminio como se describe en la guía de competencias técnicas de Laboratorista de Mezclas Asfálticas sección 6.2 y determine la masa seca, la masa envuelta y la masa del espécimen envuelto inmerso en agua. Determinar la gravedad específica de la parafina a 25 ° C (77 ° C) ± 1 ° C (1.8 ° F): Donde: D Al = masa seca de la muestra recubierta, en (gr). E Al = masa de la muestra recubierta bajo el agua, en (gr). Gravedad Específica Aparente de la Parafina Competencias Técnicas de Laboratorista en Mezclas Asfálticas

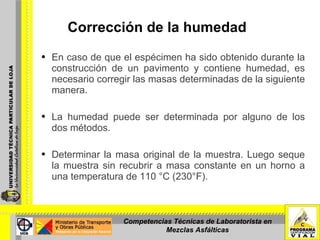

15. Corrección de la humedad En caso de que el espécimen ha sido obtenido durante la construcción de un pavimento y contiene humedad, es necesario corregir las masas determinadas de la siguiente manera. La humedad puede ser determinada por alguno de los dos métodos. Determinar la masa original de la muestra. Luego seque la muestra sin recubrir a masa constante en un horno a una temperatura de 110 °C (230°F). Competencias Técnicas de Laboratorista en Mezclas Asfálticas

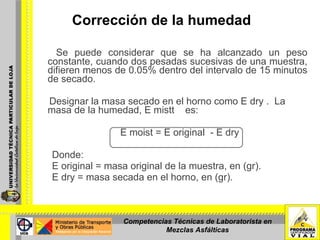

16. Corrección de la humedad Se puede considerar que se ha alcanzado un peso constante, cuando dos pesadas sucesivas de una muestra, difieren menos de 0.05% dentro del intervalo de 15 minutos de secado. Designar la masa secado en el horno como E dry . La masa de la humedad, E mistt es: E moist = E original - E dry Donde: E original = masa original de la muestra, en (gr). E dry = masa secada en el horno, en (gr). Competencias Técnicas de Laboratorista en Mezclas Asfálticas

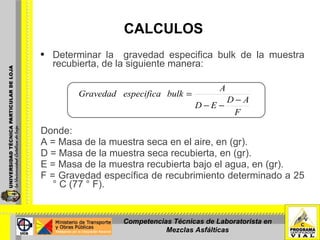

17. CALCULOS Determinar la gravedad especifica bulk de la muestra recubierta, de la siguiente manera: Donde: A = Masa de la muestra seca en el aire, en (gr). D = Masa de la muestra seca recubierta, en (gr). E = Masa de la muestra recubierta bajo el agua, en (gr). F = Gravedad específica de recubrimiento determinado a 25 ° C (77 ° F). Competencias Técnicas de Laboratorista en Mezclas Asfálticas

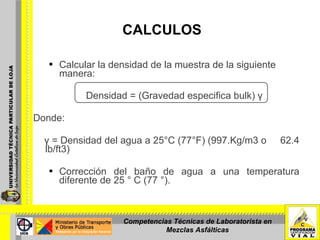

18. CALCULOS Calcular la densidad de la muestra de la siguiente manera: Densidad = (Gravedad especifica bulk) γ Donde: γ = Densidad del agua a 25°C (77°F) (997.Kg/m3 o 62.4 lb/ft3) Corrección del baño de agua a una temperatura diferente de 25 ° C (77 °). Competencias Técnicas de Laboratorista en Mezclas Asfálticas

19. CALCULOS Corrección del baño de agua a una temperatura diferente de 25 ° C (77 °). Para una diferencia de la temperatura del agua inferior o igual a 3 ° C (5.4 ° F), determinar la gravedad específica de la siguiente manera: Gravedad especifica bulk a 25 ° C = K (bulk a temperatura diferente) Donde: K = determinado de la tabla 1. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

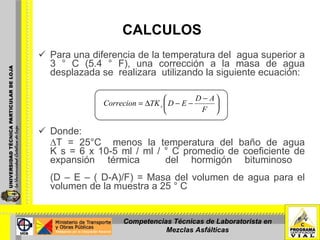

20. CALCULOS Para una diferencia de la temperatura del agua superior a 3 ° C (5.4 ° F), una corrección a la masa de agua desplazada se realizara utilizando la siguiente ecuación: Donde: ∆ T = 25°C menos la temperatura del baño de agua K s = 6 x 10-5 ml / ml / ° C promedio de coeficiente de expansión térmica del hormigón bituminoso (D – E – ( D-A)/F) = Masa del volumen de agua para el volumen de la muestra a 25 ° C Competencias Técnicas de Laboratorista en Mezclas Asfálticas

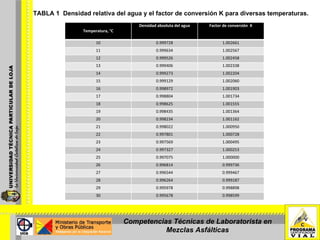

21. TABLA 1 Densidad relativa del agua y el factor de conversión K para diversas temperaturas. Competencias Técnicas de Laboratorista en Mezclas Asfálticas Temperatura, °C Densidad absoluta del agua Factor de conversión K 10 0.999728 1.002661 11 0.999634 1.002567 12 0.999526 1.002458 13 0.999406 1.002338 14 0.999273 1.002204 15 0.999129 1.002060 16 0.998972 1.001903 17 0.998804 1.001734 18 0.998625 1.001555 19 0.998435 1.001364 20 0.998234 1.001162 21 0.998022 1.000950 22 0.997801 1.000728 23 0.997569 1.000495 24 0.997327 1.000253 25 0.997075 1.000000 26 0.996814 0.999736 27 0.996544 0.999467 28 0.996264 0.999187 29 0.995978 0.998898 30 0.995678 0.998599
