Este método describe cómo determinar el porcentaje de partículas alargadas y achatadas en agregados gruesos. Se tamiza la muestra y se pasa cada porción retenida por calibradores para medir las dimensiones de las partículas. Luego se calcula el porcentaje de partículas alargadas y achatadas en relación al peso total de la muestra usando fórmulas matemáticas.

1. ASTM D 4791 DETERMINACIÓN DE PARTÍCULAS LARGAS Y ACHATADAS Competencias Técnicas de Laboratorista en Mezclas Asfálticas

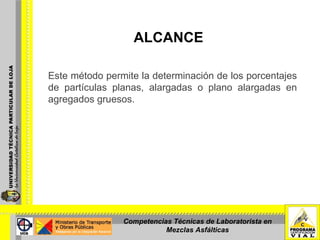

2. ALCANCE Este método permite la determinación de los porcentajes de partículas planas, alargadas o plano alargadas en agregados gruesos. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

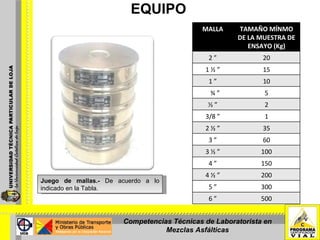

3. EQUIPO Juego de mallas.- De acuerdo a lo indicado en la Tabla. Competencias Técnicas de Laboratorista en Mezclas Asfálticas MALLA TAMAÑO MÍNMO DE LA MUESTRA DE ENSAYO (Kg) 2 ” 20 1 ½ ” 15 1 ” 10 ¾ ” 5 ½ ” 2 3/8 ” 1 2 ½ ” 35 3 ” 60 3 ½ ” 100 4 ” 150 4 ½ ” 200 5 ” 300 6 ” 500

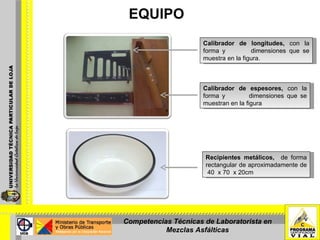

4. EQUIPO Calibrador de espesores, con la forma y dimensiones que se muestran en la figura Calibrador de longitudes, con la forma y dimensiones que se muestra en la figura. Recipientes metálicos, de forma rectangular de aproximadamente de 40 x 70 x 20cm Competencias Técnicas de Laboratorista en Mezclas Asfálticas

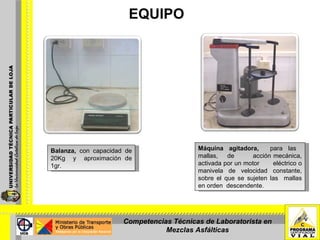

5. EQUIPO Balanza, con capacidad de 20Kg y aproximación de 1gr. Máquina agitadora, para las mallas, de acción mecánica, activada por un motor eléctrico o manivela de velocidad constante, sobre el que se sujeten las mallas en orden descendente. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

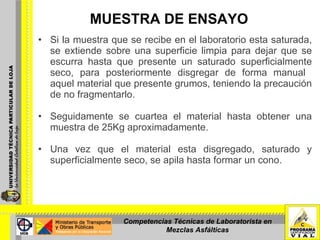

6. MUESTRA DE ENSAYO Si la muestra que se recibe en el laboratorio esta saturada, se extiende sobre una superficie limpia para dejar que se escurra hasta que presente un saturado superficialmente seco, para posteriormente disgregar de forma manual aquel material que presente grumos, teniendo la precaución de no fragmentarlo. Seguidamente se cuartea el material hasta obtener una muestra de 25Kg aproximadamente. Una vez que el material esta disgregado, saturado y superficialmente seco, se apila hasta formar un cono. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

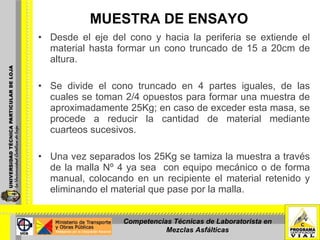

7. MUESTRA DE ENSAYO Desde el eje del cono y hacia la periferia se extiende el material hasta formar un cono truncado de 15 a 20cm de altura. Se divide el cono truncado en 4 partes iguales, de las cuales se toman 2/4 opuestos para formar una muestra de aproximadamente 25Kg; en caso de exceder esta masa, se procede a reducir la cantidad de material mediante cuarteos sucesivos. Una vez separados los 25Kg se tamiza la muestra a través de la malla Nº 4 ya sea con equipo mecánico o de forma manual, colocando en un recipiente el material retenido y eliminando el material que pase por la malla. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

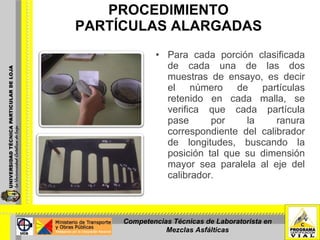

8. PROCEDIMIENTO PARTÍCULAS ALARGADAS Para cada porción clasificada de cada una de las dos muestras de ensayo, es decir el número de partículas retenido en cada malla, se verifica que cada partícula pase por la ranura correspondiente del calibrador de longitudes, buscando la posición tal que su dimensión mayor sea paralela al eje del calibrador. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

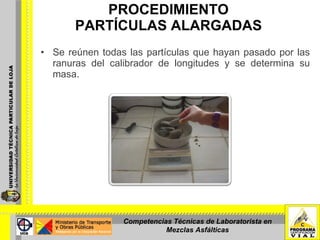

9. PROCEDIMIENTO PARTÍCULAS ALARGADAS Se reúnen todas las partículas que hayan pasado por las ranuras del calibrador de longitudes y se determina su masa. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

10. PROCEDIMIENTO PARTÍCULAS ACHATADAS Para cada porción clasificada de cada una de las dos muestras de ensayo, es decir, del número de partículas retenido en cada malla se verifica que cada partícula pase por la ranura correspondiente del calibrador de espesores buscando la posición adecuada. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

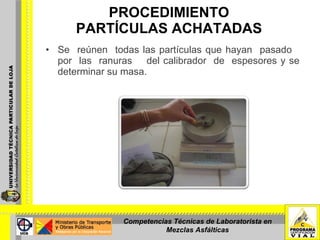

11. PROCEDIMIENTO PARTÍCULAS ACHATADAS Se reúnen todas las partículas que hayan pasado por las ranuras del calibrador de espesores y se determinar su masa. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

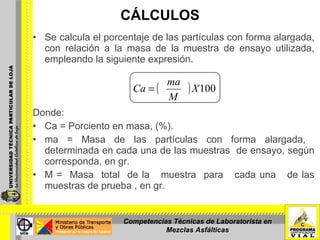

12. CÁLCULOS Se calcula el porcentaje de las partículas con forma alargada, con relación a la masa de la muestra de ensayo utilizada, empleando la siguiente expresión. Donde: Ca = Porciento en masa, (%). ma = Masa de las partículas con forma alargada, determinada en cada una de las muestras de ensayo, según corresponda, en gr. M = Masa total de la muestra para cada una de las muestras de prueba , en gr. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

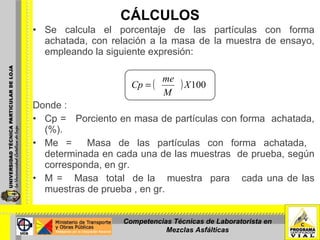

13. CÁLCULOS Se calcula el porcentaje de las partículas con forma achatada, con relación a la masa de la muestra de ensayo, empleando la siguiente expresión: Donde : Cp = Porciento en masa de partículas con forma achatada, (%). Me = Masa de las partículas con forma achatada, determinada en cada una de las muestras de prueba, según corresponda, en gr. M = Masa total de la muestra para cada una de las muestras de prueba , en gr. Competencias Técnicas de Laboratorista en Mezclas Asfálticas
