Este documento describe el procedimiento para determinar el porcentaje de material con caras fracturadas en muestras de agregados pétreos mediante el uso de tamices, una balanza y una espátula. Se selecciona una muestra representativa que se tamiza en fracciones de tamaños entre 37.5 mm y 9.5 mm. Luego se inspecciona cada partícula para identificar aquellas con una o más caras fracturadas, considerando fracturada una partícula cuando al menos 25% de su superficie está fracturada. Finalmente, se calcula el porcent

1. ASTM D 5821 DETERMINACIÓN DE CARAS FRACTURADAS Competencias Técnicas de Laboratorista en Mezclas Asfálticas

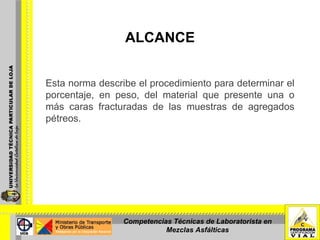

2. ALCANCE Esta norma describe el procedimiento para determinar el porcentaje, en peso, del material que presente una o más caras fracturadas de las muestras de agregados pétreos. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

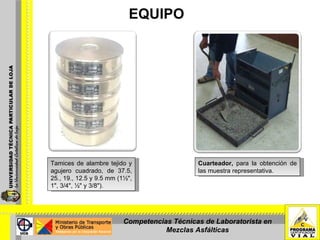

3. EQUIPO Tamices de alambre tejido y agujero cuadrado, de 37.5, 25., 19., 12.5 y 9.5 mm (1½", 1", 3/4", ½" y 3/8"). Cuarteador, para la obtención de las muestra representativa. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

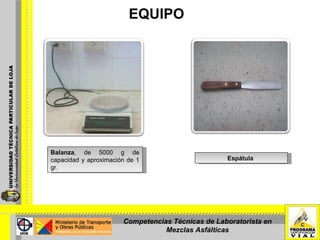

4. EQUIPO Balanza , de 5000 g de capacidad y aproximación de 1 gr. Espátula Competencias Técnicas de Laboratorista en Mezclas Asfálticas

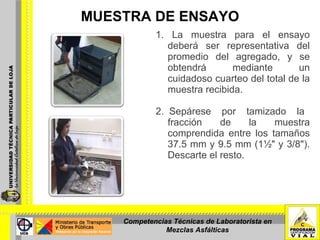

5. MUESTRA DE ENSAYO 1. La muestra para el ensayo deberá ser representativa del promedio del agregado, y se obtendrá mediante un cuidadoso cuarteo del total de la muestra recibida. 2. Sepárese por tamizado la fracción de la muestra comprendida entre los tamaños 37.5 mm y 9.5 mm (1½" y 3/8"). Descarte el resto. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

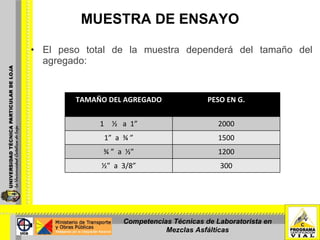

6. MUESTRA DE ENSAYO El peso total de la muestra dependerá del tamaño del agregado: Competencias Técnicas de Laboratorista en Mezclas Asfálticas TAMAÑO DEL AGREGADO PESO EN G. ½ a 1” 2000 1” a ¾ ” 1500 ¾ ” a ½” 1200 ½” a 3/8” 300

7. PROCEDIMIENTO Esparza la muestra en un área suficientemente grande, para inspeccionar cada partícula. Si es necesario lave el agregado sucio. Esto facilitará la inspección y detección de las partículas fracturadas. Separe con el borde de la espátula, las partículas que tengan una o más caras fracturadas. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

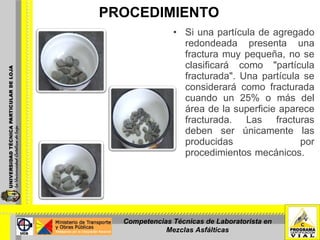

8. PROCEDIMIENTO Si una partícula de agregado redondeada presenta una fractura muy pequeña, no se clasificará como "partícula fracturada". Una partícula se considerará como fracturada cuando un 25% o más del área de la superficie aparece fracturada. Las fracturas deben ser únicamente las producidas por procedimientos mecánicos. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

9. PROCEDIMIENTO Pese las partículas fracturadas y anote este valor. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

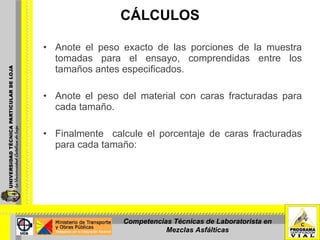

10. CÁLCULOS Anote el peso exacto de las porciones de la muestra tomadas para el ensayo, comprendidas entre los tamaños antes especificados. Anote el peso del material con caras fracturadas para cada tamaño. Finalmente calcule el porcentaje de caras fracturadas para cada tamaño: Competencias Técnicas de Laboratorista en Mezclas Asfálticas

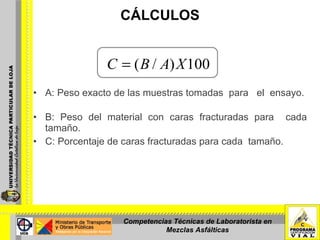

11. CÁLCULOS A: Peso exacto de las muestras tomadas para el ensayo. B: Peso del material con caras fracturadas para cada tamaño. C: Porcentaje de caras fracturadas para cada tamaño. Competencias Técnicas de Laboratorista en Mezclas Asfálticas

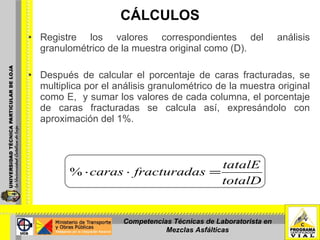

12. CÁLCULOS Registre los valores correspondientes del análisis granulométrico de la muestra original como (D). Después de calcular el porcentaje de caras fracturadas, se multiplica por el análisis granulométrico de la muestra original como E, y sumar los valores de cada columna, el porcentaje de caras fracturadas se calcula así, expresándolo con aproximación del 1%. Competencias Técnicas de Laboratorista en Mezclas Asfálticas
