Conceptos de WAN

INGENIERÍA EN REDESYTELECOMUNICACIONES

REDES IV
Ingeniería en Redes yTelecomunicaciones
Edmar Rodrigo PérezVillarroel
Ingeniero en Redes yTelecomunicaciones
Analista de Sistemas
Programador deComputadoras
Certificaciones de industria:
CCNA – CCAI – MTCNA – UBWA - UBWS
Conceptos de WAN

Contenido
Descripción general de las tecnologías WAN
• Explicar las tecnologías de accesoWAN disponibles para redes de PyMEs empresas.
• Explicar el propósito de unaWAN.
• Explicar cómo funcionan lasWAN.
Selección de tecnología WAN
• Seleccionar las tecnologías de accesoWAN para satisfacer los requisitos de la empresa.
• Describir los serviciosWAN disponibles.
• Comparar las tecnologías deWAN privadas.
• Comparar las tecnologías deWAN públicas.
• Seleccionar el protocolo y el servicioWAN adecuados para requisitos de red específicos.

Descripción general de las
tecnologías WAN

Propósito de las WAN
¿Por qué una WAN? • Las WAN funcionan más allá del ámbito
geográfico de una LAN.
• Las WAN sirven para interconectar la
LAN empresarial con las LAN remotas
de sucursales y sitios de teletrabajo.
• Una WAN es propiedad de un proveedor
de servicios, mientras que una LAN
suele ser propiedad de una
organización.
• Para conectarse a sitios remotos, una
organización debe pagar una tarifa para
usar los servicios de red del proveedor
de servicios de WAN.
• Los proveedores de servicios
proporcionan enlaces para interconectar
los sitios remotos, con el fin de
transportar datos, voz y video.

¿Son necesarias las WAN?
• Sin las WAN, las LAN serían una serie de redes
aisladas.
• A medida que las organizaciones se expanden, las
empresas necesitan poder comunicarse con sitios
geográficamente separados. Por ejemplo:
• Las oficinas regionales o las sucursales de una
organización necesitan poder comunicarse y
compartir datos con el sitio central.
• Las organizaciones necesitan compartir
información con las organizaciones de los
clientes.
• Los empleados que viajan por negocios de la
empresa con frecuencia necesitan acceder a la
red corporativa.
• Además, los consumidores se comunican
normalmente con los bancos, las tiendas y otros
proveedores de bienes y servicios a través de
Internet.

Propósito de las WANs
LANs y WANs
• Una WAN es una red de telecomunicaciones que abarca un área geográfica relativamente grande y
se requiere para conectarse más allá del límite de la LAN.
Redes de área local (LAN) Redes de área extensa (WAN)
Las LAN proporcionan servicios de red dentro de
un área geográfica pequeña.
Una red de proveedor de servicios puede cubrir
grandes áreas geográficas.
Las LAN se utilizan para interconectar equipos
locales, periféricos y otros dispositivos.
Las WAN se utilizan para interconectar usuarios,
redes y sitios remotos.
Una LAN es propiedad de una organización o un
usuario doméstico y la administra.
Las WAN son propiedad y administradas por
proveedores de servicios de Internet, teléfono,
cable y satélite.
Aparte de los costos de infraestructura de red, no
hay tarifa por usar una LAN.
Los servicios WAN se proporcionan por un
suplemento.
Las LAN proporcionan altas velocidades de ancho
de banda mediante servicios Ethernet y Wi-Fi por
cable.
Los proveedores de WAN ofrecen velocidades de
ancho de banda bajas a altas, a largas distancias.

LANs y WANs

Privadas y Públicas
Una WAN privada es una conexión dedicada a un único cliente proporcionan lo siguiente:
•Nivel de servicio garantizado
•Ancho de banda consistente
•Seguridad
Normalmente, un ISP o un proveedor de servicios de telecomunicaciones que utiliza Internet
proporciona una conexión WAN pública. En este caso, los niveles de servicio y el ancho de banda
pueden variar, y las conexiones compartidas no garantizan la seguridad.

Topologías WAN
Las WAN se implementan utilizando los siguientes diseños de topología lógica:
•Topología punto a punto
•Topología de estrella (hub and spoke)
•Topología de doble conexión
•Topología de malla completa
•Topología parcialmente mallada
Nota: Las redes grandes suelen implementar una combinación de estas topologías.

Topologías WAN (Cont.)
Topología punto a punto
•Emplea un circuito punto a punto entre dos terminales.
•Implica un servicio de transporte de capa 2 a través de la red del proveedor de servicios.
•La conexión punto a punto es transparente para la red del cliente.
Nota: Puede resultar costoso si se requieren muchas conexiones punto a punto.

Topología de estrella (hub and spoke)
•Permite que una sola interfaz al hub puede ser compartida por todos los circuitos de radio.
•Los sitios radiales se pueden interconectar a través del sitio de hub mediante circuitos
virtuales y subinterfaces enrutadas del hub.
•Los routers radiales solo pueden comunicarse entre sí a través del router concentrador.
Nota: El router central (concentrador) representa un punto único de falla. Si falla, la
comunicación entre spokes también falla.

Topología de doble conexión
•Ofrecen redundancia de red mejorada, equilibrio de carga, computación o procesamiento
distribuido y la capacidad de implementar conexiones del proveedor de servicio de
respaldo.
•Más caro de implementar que las topologías de un solo hogar. Esto es porque requieren
hardware de red, como routers y switches adicionales.
•Además, son más difíciles de implementar porque requieren configuraciones adicionales y
más complejas.

Topología de malla completa
• Utiliza múltiples circuitos virtuales para conectar todos los sitios
• La topología más tolerante a errores
Topología parcialmente mallada
• Conecta muchos sitios pero no todos

Caso de estudio:
Empresa DSIA
Domingo Savio Ingeniería Ambiental

Caso de estudio
Evolución de las redes
• En tiempos de economía lenta, muchas empresas se
centran en aumentar su rentabilidad por medio de
mejorar la eficacia de las operaciones existentes,
incluidas la definición y la administración de la red.
• Para justificar un gasto tan grande, muchas empresas
esperan que las redes funcionen de forma óptima y
puedan ofrecer una variedad cada vez mayor de
servicios y aplicaciones que respalden la
productividad y la rentabilidad.
• En esta sección se abordará un escenario ficticio con
una empresa llamada Domingo Savio Ingeniería
Ambiental - DSIA.
• Con este tema se mostrará cómo cambian los
requisitos de red de SPAN a medida que esta pequeña
empresa local se convierte en una empresa global.

Oficina pequeña SOHO
• Empresa de consultoría ambiental (4 años)
• Desarrolló un proceso especial para convertir
los residuos domésticos en electricidad y
trabaja en un pequeño proyecto piloto para el
gobierno municipal en su área local.
• Cuenta con 15 empleados: seis ingenieros,
cuatro diseñadores con experiencia en diseño
asistido por computadora (CAD), un
recepcionista, dos partners sénior y dos
asistentes de oficina.
• En la oficina pequeña se utiliza una sola LAN
para compartir información entre las
computadoras, contar con soporte para sus
teléfonosVoIP y compartir periféricos,
impresoras y trazador a gran escala.
• Se conecta a Internet utilizando DSL.
• Utiliza servicios de soporte del proveedor de
DSL para el soporte deTI.

Red de campus PyME
• En el transcurso de cinco años, DSIA ha crecido
rápidamente. La empresa ha sido contratada
para diseñar e implementar un centro de
conversión de residuos de gran tamaño, así
como para llevar a cabo otros proyectos en las
municipalidades vecinas y en todo el país.
• Ahora cae en la clasificación de pequeña a
mediana empresa y cuenta con cientos
empleados.
• La empresa ocupa varios pisos de un edificio de
oficinas.
• La red ahora tiene varias subredes que abarca
varios pisos del edificio.
• Ahora, la empresa cuenta con personal interno
deTI para dar soporte y mantenimiento a la
red.

Red de sucursales Enterprise
• Seis años después, tras su gran éxito,
DSIA expandió su operación y abrió
pequeñas sucursales cercanas a los sitios
de los proyectos.
• La empresa tuvo implementar unaWAN
para que los sitios remotos pudieran
acceder el centro de datos que aloja
diversos servidores y bases de datos.
• Las sucursales que están en ciudades
usan líneas privadas dedicadas a través
de su proveedor de servicios local.
• Las oficinas que se encuentran en otros
países deben utilizar Internet para su
conexión WAN.

Red de sucursales Corporation
• DSIA tiene 20 años de operación y
cuenta con miles de empleados
distribuidos en oficinas en todo el
mundo.
• El costo de la red y los servicios
relacionados implica un gasto
significativo.
• Para aumentar la rentabilidad, la
empresa debe reducir sus gastos de
operación.
• ¿Qué métodos ha utilizado la empresa
para reducir los costos operativos?
• Para cumplir con los requisitos nuevos,
la red debe proporcionar el servicio
convergente necesario y garantizar la
conectividadWAN a los sitios remotos.
• Como se observa en este ejemplo, los
requisitos de red de una empresa
pueden cambiar significativamente a

Resumen
• DSIA evoluciono desde una
LAN, hasta las necesidades de
WAN.
• En el camino fue implementando
distintas tecnologías, acordes a
sus necesidades.Y disponibilidad
de las mismas.
• Los protocolos vistos en LAN,
aseguran su funcionamiento
correcto en cada sector local.
• Los protocolos y conexiones de
WAN son tuición de esta
materia.

OperacionesWAN
Comunicación en serie
• Casi todas las comunicaciones de red se
producen mediante una entrega de
comunicaciones en serie. La comunicación
serial transmite los bits secuencialmente a
través de un solo canal.
• Por el contrario, las comunicaciones
paralelas transmiten simultáneamente
varios bits utilizando varios cables.
• A medida que aumenta la longitud del
cable, la sincronización entre varios
canales se vuelve más sensible a la
distancia. Por esta razón, la comunicación
paralela se limita a distancias muy cortas

Operaciones de WAN
Conmutación de circuitos
• Las redes de conmutación de circuitos son aquellas que
establecen un circuito (o canal) dedicado entre los nodos
y las terminales antes de que los usuarios se puedan
comunicar.
• Específicamente, la conmutación de circuitos establece
una conexión virtual dedicada para voz o datos entre un
emisor y un receptor en forma dinámica.
• La comunicación no puede comenzar hasta que se
establezca la conexión a través de la red del proveedor de
servicios.
•Marcar un número para realizar una llamada es un
ejemplo de tecnología de conmutación de circuitos.
•Los dos tipos más comunes de tecnologías WAN de
conmutación de circuitos son la red pública de telefonía
de conmutación (PSTN) y la red digital de servicios
integrados (ISDN).

Operaciones de WAN
Conmutación de paquetes
• A diferencia de la conmutación de circuitos, la conmutación
de paquetes divide los datos en tráfico en paquetes que se
enrutan a través de una red compartida.
• No es necesario que se establezca un circuito y muchos
pares de nodos se pueden comunicar a través del mismo
canal.
• Existen dos enfoques para la determinación de enlace de
red de conmutación de paquetes:
• Sistemas sin conexión: se debe transportar toda la
información de direccionamiento en cada paquete.
Internet es un ejemplo de un sistema sin conexión.
• Sistemas orientados a la conexión: la red
predetermina la ruta para un paquete, y cada paquete
solo tiene que transportar un identificador. Un ejemplo
de un sistema orientado a la conexión es Frame Relay
(DLCI son los identificadores).
• Los costos de la conmutación de
paquetes son menores que los de la
conmutación de circuitos; sin embargo,
la latencia y fluctuación son mayores
en redes de conmutación de paquetes.

Funcionamiento de WAN
Estándares WAN
Varias autoridades reconocidas definen y administran los estándares de accesoWAN:
• TIA/EIA - Asociación de la Industria deTelecomunicaciones y Alianza de Industrias
Electrónicas
• ISO - Organización Internacional de Estandarización.
• IEEE - Instituto de Ingenieros en Electricidad y Electrónica

Funcionamiento de WAN
WAN en el modelo OSI
La mayoría de los estándaresWAN se centran en la capa física y la capa de enlace de datos.
Protocolos de capa 1
• Jerarquía digital sincrónica (SDH, Synchronous Digital Hierarchy)
• Red óptica síncrona (SONET)
• Multiplexado por división de longitud de onda densa (DWDM)
Protocolos de capa 2
• Banda ancha (es decir, DSL y cable)
• Conexión inalámbrica
• WAN Ethernet (Metro Ethernet)
• Switching por etiquetas multiprotocolo (MPLS)
• Protocolo punto a punto (PPP) (menos usado).
• Control de enlace de datos de alto nivel (HDLC, High-Level Data Link Control)(menos usado).
• Frame Relay (heredado)
• Modo de transferencia asíncrona (ATM, asynchronous transfer mode)

OperacionesWAN
Terminología común WAN
Existen términos específicos utilizados para describir las conexionesWAN entre el suscriptor (es
decir, la empresa/cliente) y el proveedor de serviciosWAN.
Término relacionado
conWAN
Descripción
Equipo terminal de
datos (DTE)
Conecta las LAN del suscriptor al dispositivo
de comunicaciónWAN
Equipo de
comunicación de datos
(DCE)
Dispositivo utilizado para comunicarse con el
proveedor
Equipo de las
instalaciones del
cliente (CPE)
Se trata de los dispositivos DTE y DCE
ubicados en el perímetro empresarial
Punto de presencia
(POP)
Este punto en que el suscriptor se conecta a
la red de los proveedores de servicios
Punto de demarcación
La ubicación física en un edificio o complejo
que separa oficialmente el CPE del equipo
del proveedor de servicios.

OperacionesWAN
Terminología común WAN
Existen términos específicos utilizados para describir las conexionesWAN entre el suscriptor (es
decir, la empresa/cliente) y el proveedor de serviciosWAN.
Término relacionado
conWAN
Descripción
Loop local (última
milla)
Cable de cobre o fibra propiamente dicho
que conecta el CPE a la CO del proveedor de
servicios.
Oficina central (CO)
Oficina centraL: Instalación o edificio del
proveedor de servicios local que conecta el
CPE a la red del proveedor.
Red con cargo
Red interurbana: consta de líneas de
comunicación y otros equipos digitales, de
largo alcance y de fibra óptica dentro de la
red del proveedor de servicios WAN.
Red de backhaul
conectan varios nodos de acceso de la red
del proveedor de servicios.
Red troncal
Redes grandes y de alta capacidad utilizadas
para interconectar redes de proveedores de
servicios y crear una red redundante.

OperacionesWAN
DispositivosWAN
Existen muchos tipos de dispositivos que son específicos de los entornosWAN:
Dispositivos WAN Descripción
Módem de banda
de voz
Módem de acceso telefónico: utiliza líneas
telefónicas
Dispositivo heredado
Módem
DSL/Módem por
cable
Conocidos colectivamente como módems de banda
ancha, estos módems digitales de alta velocidad se
conectan al router DTE mediante Ethernet.
CSU/DSU
Las líneas arrendadas digitales requieren una CSU y
una DSU. Conecta un dispositivo digital a una línea
digital.
Convertidor
óptico
Conecte medios de fibra óptica a medios de cobre y
convierta señales ópticas a impulsos electrónicos.
El enrutador
inalámbrico/punto
de acceso
Los dispositivos se utilizan para conectarse de
forma inalámbrica a un proveedor WAN.
Dispositivos WAN
La red troncal WAN consta de múltiples routers de
alta velocidad y switches de nivel 3.

Operaciones de WAN
Dispositivos WAN cont.

OperacionesWAN
SDH, SONET y DWDM
Las redes de proveedores de servicios utilizan infraestructuras de fibra óptica para transportar datos
de usuarios entre destinos. El cable de fibra óptica es muy superior al cable de cobre para
transmisiones de larga distancia debido a su atenuación e interferencia mucho menor.
Hay dos estándares OSI capa 1 de fibra óptica disponibles para los proveedores de servicios:
• SDH - Synchronous Digital Hierarchy (SDH) es un estándar global para el transporte de datos a
través de cable de fibra óptica.
• SONET - Red óptica síncrona (SONET) es el estándar norteamericano que ofrece los mismos
servicios que SDH.
SDH/SONET definen cómo transferir múltiples comunicaciones de datos, voz y video a través de
fibra óptica mediante láseres o diodos emisores de luz (LED) por grandes distancias.
La multiplexación por división de longitud de onda densa (DWDM) es una tecnología más reciente
que aumenta la capacidad de transmisión de datos de SDH y SONET al enviar simultáneamente
múltiples flujos de datos (multiplexación) utilizando diferentes longitudes de onda de luz.

OperacionesWAN
SDH, SONET y DWDM

Conectividad WAN tradicional
Opciones de conectividad WAN tradicionales
Para entender lasWAN de hoy, ayuda saber
por dónde comenzaron.
•Cuando las LAN aparecieron en la década
de 1980, las organizaciones comenzaron a
ver la necesidad de interconectarse con
otras ubicaciones.
•Para ello, necesitaban sus redes para
conectarse al bucle local de un proveedor
de servicios.
•Esto se logró mediante el uso de líneas
dedicadas o mediante el uso de servicios
conmutados de un proveedor de servicios.

Por lo general, un proveedor de servicios arrienda las líneas punto a punto, que se llaman “líneas
arrendadas”. El término "línea arrendada" hace referencia al hecho de que la organización paga
una tarifa mensual de arrendamiento a un proveedor de servicios para usar la línea.
Hay líneas arrendadas disponibles de distintas capacidades y, por lo general, su precio depende
del ancho de banda necesario y de la distancia entre los dos puntos conectados.
Hay dos sistemas utilizados para definir la capacidad digital de un enlace serie de medios de
cobre:
• T-carrier - Utilizado enAmérica del Norte,T-carrier proporciona enlacesT1 que admiten
ancho de banda de hasta 1.544 Mbps y enlacesT3 que soportan ancho de banda de hasta
43,7 Mbps.
• E-carrier — Utilizado en Europa, e-carrier proporciona enlaces E1 que admiten ancho de
banda de hasta 2.048 Mbps y enlaces E3 que admiten ancho de banda de hasta 34.368
Mbps.

InfraestructurasWAN
Líneas arrendadas
• Por lo general, un proveedor de servicios arrienda
las líneas punto a punto, que se llaman “líneas
arrendadas”. Sin embargo, como han existido
desde la década de 1950, a veces se usan los
siguientes términos para hacer referencia a ellas:
• Circuitos arrendados
• Enlace serial
• Enlace punto a punto
• LíneasT1/E1 oT3/E3
• Las líneas arrendadas varían en precio según el
ancho de banda requerido y la distancia entre las
dos rutas conectadas.
• En América del Norte, los proveedores de servicios
utilizan el sistema de portadoraT para definir la
capacidad de transmisión digital de un enlace serial
de medios de cobre. Por ejemplo, un enlaceT1
admite 1,544 Mb/s.
▪ Cuando se requieren conexiones dedicadas
permanentes, se utiliza un enlace punto a
punto para proporcionar una ruta de
comunicacionesWAN preestablecida desde
las instalaciones del cliente hasta la red del
proveedor.

Infraestructuras deWAN
Dial-up
• Cuando no hay ninguna otra tecnologíaWAN
disponible, es posible que se requiera accesoWAN
por dial-up.
• Por ejemplo, una ubicación remota podría usar
módems y líneas telefónicas analógicas para
proporcionar baja capacidad y conexiones de
conmutación dedicadas.
• Los bucles locales tradicionales, que usan
cableado de cobre, pueden transportar datos
informáticos binarios a través de la red telefónica
de voz mediante un módem.
• El módem modula los datos binarios en una señal
analógica en el origen y demodula la señal
analógica en datos binarios en el destino.
• Las características físicas del bucle local y su
conexión a la PSTN limitan la velocidad de señal a
menos de 56 kb/s.
• WAN armada con una conexión a
petición mediante un módem y la red
telefónica de voz.

Opciones de conmutación por circuitos
Las conexiones conmutadas por circuitos son proporcionadas por los operadores de la Red
Telefónica de Servicio Público (PSTN). El bucle local que conecta el CPE al CO es un medio de
cobre.
Hay dos opciones tradicionales de conmutación de circuito:
Conexiones para la Red de telefonía de servicio público (PSTN)
•El acceso a laWAN de acceso telefónico utiliza la RTC como su conexiónWAN. Los bucles locales
tradicionales pueden transportar datos informáticos binarios a través de la red telefónica de voz
mediante un módem.
•Las características físicas del bucle local y su conexión a la PSTN limitan la velocidad de señal a
menos de 56 kbps.
Red digital de servicios integrados (ISDN)
•ISDN es una tecnología de conmutación de circuitos que permite al bucle local PSTN transportar
señales digitales. Esto proporcionó conexiones conmutadas de mayor capacidad que el acceso
telefónico. ISDN proporciona velocidades de datos de 45 Kbps a 2.048 Mbps.

Opciones conmutadas por circuitos
PSTN e ISDN

ISDN
• La red digital de servicios integrados (ISDN) es
una tecnología de conmutación de circuitos que
habilita al bucle local de una PSTN para
transportar señales digitales, lo que da como
resultado conexiones de conmutación de mayor
capacidad.
• ISDN cambia las conexiones internas de la PSTN
para que transporte señales digitales
multiplexadas por división de tiempo (TDM) en
vez de señales analógicas.
• TDM permite que se transfieran dos o más
señales, o flujos de bits, como subcanales en un
canal de comunicación.
• La conexión ISDN puede requerir un adaptador
de terminal (TA), que es un dispositivo utilizado
para conectar las conexiones de la interfaz de
velocidad básica (BRI) de ISDN a un router.

ISDN (continuación)
• Existen dos tipos de interfaces de ISDN:
• Interfaz de velocidad básica (BRI): la ISDN BRI
brinda dos canales portadores de 64 kb/s (B) para
transmitir voz y datos, y un canal delta de 16 kb/s (D)
para señalización, establecimiento de llamadas y
otros fines.
• Interfaz de velocidad primaria (PRI): en América del
Norte, PRI proporciona 23 canales B con 64 kb/s y un
canal D con 64 kb/s para una velocidad de bits total
de hasta 1,544 Mb/s. Esto incluye cierta sobrecarga
adicional para la sincronización.
• Una aplicación común de ISDN es proporcionar la
capacidad adicional necesaria en una conexión de
línea arrendada. Si la línea arrendada falla, la ISDN
también se puede usar como respaldo.
• Si bien la ISDN es una tecnología importante para
las redes de proveedores de servicio de teléfono,
su popularidad ha disminuido debido a DSL y
otros servicios de banda ancha.

Opciones de conmutación por paquetes
La conmutación por paquetes divide el tráfico en paquetes que se enrutan a través de una red
compartida. Permite que muchos pares de nodos se comuniquen a través del mismo canal.
Hay dos opciones tradicionales (heredadas) de conmutación de circuitos:
Frame Relay
• La retransmisión de tramas (Frame Relay) es una tecnologíaWAN multiacceso sin difusión
(NBMA) simple de capa 2 que se utiliza para interconectar las redes LAN de una empresa.
• Frame Relay crea PVC que se identifican únicamente por un identificador de conexión de
enlace de datos (DLCI).
Modo deTransferencia Asíncrona (ATM, asynchronous transfer mode)
• La tecnología del Modo deTransferenciaAsíncrona (ATM) puede transferir voz, video y datos
a través de redes privadas y públicas.
• ATM construye sobre una arquitectura basada en celdas, en vez de una arquitectura basada
en tramas. Las celdas ATM tienen siempre una longitud fija de 53 bytes.
Nota: Las redes de Frame Relay y ATM han sido reemplazadas en gran medida por soluciones Metro
Ethernet más rápidas y basadas en Internet.

Opciones de conmutación por paquetes
Frame Relay y ATM
Nota: Las redes de Frame Relay y ATM han sido reemplazadas en gran medida por soluciones Metro Ethernet más
rápidas y basadas en Internet.

Frame Relay
• La retransmisión de tramas (Frame Relay) es
una tecnologíaWAN multiacceso sin difusión
(NBMA) de capa 2 que se utiliza para
interconectar las redes LAN de una empresa.
• Velocidades de transmisión de datos de hasta
4 Mb/s con algunos proveedores que ofrecen
velocidades mayores.
• Un único router puede utilizarse para conectar
varios sitios mediante PVC que pueden
transportar tráfico de datos y voz.
• Los routers perimetrales solo requieren una
única interfaz, incluso cuando se usan varios
circuitos virtuales.
• Frame Relay crea PVC que se identifican
únicamente por un identificador de conexión de
enlace de datos (DLCI). Los PVC y los DLCI
aseguran la comunicación bidireccional de un
dispositivo DTE a otro.

ATM
• La tecnología del modo de transferencia
asíncrona (ATM) puede transferir voz, video y
datos a través de redes privadas y públicas.
• ATM construye sobre una arquitectura basada en
celdas, en vez de una arquitectura basada en
tramas.
• Las celdas tienen siempre una longitud fija de
53 bytes.
• Las celdas ATM contiene un encabezado ATM de
5 bytes, seguido de 48 bytes de contenido ATM.
• Las celdas pequeñas de longitud fija son
adecuadas para el tráfico de voz y video.
• Una líneaATM típica necesita casi un 20% más de
ancho de banda que Frame Relay para
transportar el mismo volumen de tráfico de red.
• Cuando la celda transporta los paquetes de capa
de red segmentados, la sobrecarga es mayor
debido a que el ATM debe poder rearmar los
paquetes en el destino.

En esta tabla se resumen las ventajas y desventajas de las líneas arrendadas.
Ventajas
Simplicidad
Los enlaces de comunicación punto a punto requieren conocimientos mínimos de instalación y
mantenimiento.
Calidad
Los enlaces de comunicación punto a punto generalmente ofrecen una alta calidad de servicio si
tienen un ancho de banda adecuado.
Disponibilidad
La disponibilidad constante es esencial para algunas aplicaciones, como el comercio electrónico. Los
enlaces de comunicación punto a punto proporcionan la capacidad dedicada permanente que se
necesita paraVoIP o para video sobre IP.
Desventajas
Costo
Los enlaces punto a punto son el tipo de acceso WAN más costoso. Cuando se usan para conectar
varios sitios a través de distancias cada vez mayores, el costo de las soluciones de línea arrendada
puede ser significativo.
Flexibilidad
limitada
El tráfico WAN suele ser variable, y las líneas arrendadas tienen una capacidad fija, de modo que el
ancho de banda de la línea rara vez coincide con la necesidad de manera precisa.

Conectividad WAN Moderna
WAN Modernas
LasWANS modernas tienen más opciones de conectividad que losWAN tradicionales.
• Las empresas ahora requieren opciones de conectividadWAN más rápidas y flexibles.
• Las opciones de conectividadWAN tradicionales han disminuido rápidamente en uso porque ya
no están disponibles, son demasiado caras o tienen un ancho de banda limitado.
La figura muestra las conexiones de bucle local más probable que se encuentran hoy en día.

Opciones de conectividad WAN modernas
Las nuevas tecnologías están surgiendo continuamente.
La figura resume las opciones modernas de conectividad
WAN.
Banda ancha dedicada
• Una organización puede instalar fibra de forma
independiente para conectar ubicaciones remotas
directamente entre sí.
• La fibra oscura se puede alquilar o comprar a un
proveedor.
Conmutada por paquetes
• Metro Ethernet — Reemplazar muchas opcionesWAN
tradicionales.
• MPLS: permite que los sitios se conecten al proveedor
independientemente de sus tecnologías de acceso.
Banda ancha basada en Internet
• Actualmente, las organizaciones utilizan
habitualmente la infraestructura global de Internet
para la conectividadWAN.

Moderna conectividadWAN
Ethernet WAN
Los proveedores de servicios ahora ofrecen servicioWAN
Ethernet con cableado de fibra óptica.
El servicioWAN Ethernet puede ir por muchos nombres,
incluidos los siguientes:
• Ethernet metropolitana (MetroE)
• Ethernet sobre MPLS
• Servicio de LAN privada virtual (VPLS)
Existen varios beneficios de unaWAN Ethernet:
• Gastos y administración reducidos.
• Fácil integración con las redes existentes.
• Mejoramiento de la productividad de la empresa.
Nota:lasWAN Ethernet ganaron popularidad y ahora se usan comúnmente para reemplazar los
tradicionales enlaces de Frame Relay yWAN ATM..

WAN Ethernet • Gracias a los estándares de Ethernet más recientes
que utilizan cables de fibra óptica, ahora Ethernet
una opción de accesoWAN razonable.
• La longitud máxima de cable original para Ethernet
era un kilómetro.
• Con cable de fibra óptica, la longitud máxima es de
5 km mediante el estándar IEEE 10000Base-LX y de
70 km mediante el estándar IEEE 1000BASE-ZX.
• Los proveedores de servicios ahora ofrecen
servicioWAN Ethernet con cableado de fibra
óptica. Estos son sus beneficios:
• Gastos y administración reducidos.
• Fácil integración con las redes existentes.
• Mejoramiento de la productividad de la empresa.
• LasWAN Ethernet se usan comúnmente para
reemplazar los enlacesWAN de ATM y Frame
Relay.

MPLS
Multiprotocol Label Switching (MPLS) es una tecnología de enrutamientoWAN de proveedor de
servicios de alto rendimiento para interconectar clientes sin tener en cuenta el método de acceso o la
carga útil.
• MPLS soporta una variedad de métodos de acceso de cliente (por ejemplo, Ethernet, DSL,Cable,
Frame Relay).
• MPLS puede encapsular todos los tipos de protocolos, incluido el tráfico IPv4 e IPv6.
• Un router MPLS puede ser un router de borde de cliente (CE), un router de borde de proveedor
(PE) o un router de proveedor interno (P).
• Los routers MPLS también se denominan routers conmutados por etiquetas (LSR).Adjuntan
etiquetas a paquetes que luego son utilizados por otros routers MPLS para reenviar tráfico.
• MPLS también proporciona servicios para soporte QoS, ingeniería de tráfico, redundancia yVPNs.

MPLS
• El switching por etiquetas multiprotocolo
(Multiprotocol Label Switching, MPLS) es una
tecnologíaWAN de alto rendimiento
multiprotocolo que dirige los datos desde un
router al siguiente.
• MPLS se basa en etiquetas de ruta cortas en
lugar de direcciones de red IP.
• Se llama multiprotocolo porque tiene la
capacidad de transportar cualquier contenido,
incluido tráfico IPv4, IPv6, Ethernet, ATM, DSL
y Frame Relay.
• Usa etiquetas que le indican al router qué
hacer con un paquete.
• Observe en la figura de la izquierda que los
diferentes sitios se pueden conectar a la nube
MPLS mediante diferentes tecnologías de acceso.
• MPLS admite una amplia variedad de tecnologías
WAN, que incluyen los enlaces de portadorasT y
E, Carrier Ethernet, ATM, Frame Relay y DSL.
▪ MPLS es principalmente una tecnología
WAN de proveedor de servicios.

ConectividadWAN
basada en INTERNET

Conectividad basada en Internet
Opciones de conectividad basada en Internet
La conectividad de banda ancha basada en Internet es una
alternativa al uso de opcionesWAN dedicadas.
La conectividad basada en Internet se puede dividir en opciones
cableadas e inalámbricas.
Opciones con cable
• Las opciones cableadas utilizan cableado permanente (por
ejemplo, cobre o fibra) para proporcionar ancho de banda
consistente y reducir las tasas de error y la latencia.
Ejemplos: DSL, las conexiones deTV por cable y las redes
de fibra óptica.
Opciones inalámbricas
• Las opciones inalámbricas son menos costosas de
implementar en comparación con otras opciones de
conectividadWAN porque utilizan ondas de radio en lugar
de medios cableados para transmitir datos. Ejemplos: los
servicios de Internet celulares 3G/4G/5G o satelitales.
• Las señales inalámbricas pueden verse afectadas
negativamente por factores como la distancia de las torres
de radio, la interferencia de otras fuentes y el clima.

Tecnología DSL
La tecnología DSL es una tecnología de conexión
permanente que usa las líneas telefónicas de par
trenzado existentes para transportar datos con un
ancho de banda elevado y proporciona servicios IP a
los suscriptores.
Los DSL se clasifican como DSL asimétrico (ADSL) o
DSL simétrico (SDSL).
• ADSL y ADSL2 + proporciona mayor ancho de
banda descendente al usuario que el ancho de
banda de carga.
• SDSL proporciona la misma capacidad en ambas
direcciones.
Las velocidades de transferencia DSL dependen de la
extensión real del bucle local, y del tipo y la condición
del cableado.

Conexiones DSL
Los proveedores de servicios implementan conexiones DSL en el bucle local. La conexión se
configura entre el módem DSL y el multiplexor de acceso DSL (DSLAM).
• El módem DSL convierte las señales Ethernet del dispositivo de teletrabajador en una señal DSL,
que se transmite a un multiplexor de acceso DSL (DSLAM) en la ubicación del proveedor.
• Un DSLAM es el dispositivo ubicado en la oficina central (CO) del proveedor y concentra las
conexiones de varios suscriptores de DSL.
• DSL no es un medio compartido.Cada usuario tiene su propia conexión directa al DSLAM.
Agregar usuarios no impide el rendimiento.

InfraestructurasWAN públicas
DSL
• La tecnología DSL es una tecnología de conexión
permanente que usa las líneas telefónicas de par
trenzado existentes para transportar datos con un
ancho de banda elevado y proporciona servicios IP a
los suscriptores.
• Se requiere un módem DSL que convierte una señal de
Ethernet del dispositivo de usuario en una señal DSL,
que se transmite a la oficina central.
• Varias líneas de suscriptor DSL se multiplexan en un
único enlace de alta capacidad mediante un DSLAM en
la ubicación del proveedor.
• DSL es una opción popular para la provisión de soporte
a los trabajadores en el hogar por parte de los
departamentos deTI.
• Un suscriptor primero debe conectarse a un ISP y, a
continuación, se establece una conexión IP a través de
Internet a la red empresarial.

PPP
Los ISP suelen usar PPP protocolo punto a punto como protocolo de enlace de datos a través de
las conexiones de banda ancha.
• PPP se puede utilizar para autenticar al suscriptor.
• PPP puede asignar una dirección IPv4 pública al suscriptor.
• El PPP también incluye la función de administración de calidad de enlace.
Hay dos maneras de implementar PPP sobre Ethernet (PPPoE):
• Host con cliente PPoE - El software cliente PPPoE se comunica con el módem DSL mediante
PPPoE y el módem se comunica con el ISP mediante PPP.
• Cliente PPPoE Router - El router es el cliente PPPoE y obtiene su configuración del proveedor.

Tecnología de cable
La tecnología de cable es una tecnología de conexión siempre activa de alta velocidad que utiliza un
cable coaxial de la compañía de cable para proporcionar servicios IP a los usuarios.
La especificación de interfaz del servicio de datos por cable (DOCSIS) es el estándar internacional
para agregar datos de ancho de banda de alta velocidad a un sistema de cables existente.
• El nodo óptico convierte las señales de RF en impulsos de luz sobre el cable de fibra óptica.
• El medio de fibra permite que las señales viajen a largas distancias hasta la cabecera del
proveedor donde se encuentra un sistema de terminación de módem por cable (CMTS).
• El encabezado contiene las bases de datos necesarias para proporcionar acceso a Internet,
mientras que el CMTS es responsable de comunicarse con los módems por cable.

Infraestructuras deWAN públicas
Cable
• El acceso a la red se obtiene a través de muchos
proveedores de televisión por cable ofrecen acceso a la
red (mediante un cable coaxil) que permite mayor
ancho de banda que el bucle local de telefonía
convencional.
• Los cables módems proporcionan una conexión
permanente y tienen una instalación simple.
• Un suscriptor conecta una computadora o un router
LAN al cable módem, que traduce las señales digitales
por frecuencias de banda ancha que se usan para la
transmisión en una red de televisión por cable.
• El sistemadeterminacióndemódemporcable(CMTS),
queesun componentequeseencuentraenla oficinade
televisiónporcablelocal (cabecera),envíay recibe
señalesdemódemdecabledigitalen unaredde cabley
esnecesarioparaproporcionarserviciosdeInterneta los
suscriptores.

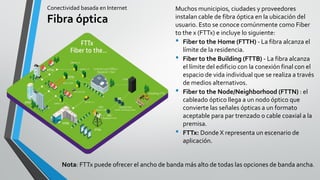

Fibra óptica
Muchos municipios, ciudades y proveedores
instalan cable de fibra óptica en la ubicación del
usuario. Esto se conoce comúnmente como Fiber
to the x (FTTx) e incluye lo siguiente:
• Fiber to the Home (FTTH) - La fibra alcanza el
límite de la residencia.
• Fiber to the Building (FTTB) - La fibra alcanza
el límite del edificio con la conexión final con el
espacio de vida individual que se realiza a través
de medios alternativos.
• Fiber to the Node/Neighborhood (FTTN) : el
cableado óptico llega a un nodo óptico que
convierte las señales ópticas a un formato
aceptable para par trenzado o cable coaxial a la
premisa.
• FTTx: Donde X representa un escenario de
aplicación.
Nota: FTTx puede ofrecer el ancho de banda más alto de todas las opciones de banda ancha.

Banda ancha inalámbrica basada en Internet
Para enviar y recibir datos, la tecnología inalámbrica usa el espectro de
radio sin licencia.
• Wi-Fi Municipal -Algunas de estas redes proporcionan acceso a
Internet de alta velocidad de manera gratuita o por un precio
sustancialmente inferior al de otros servicios de banda ancha..
• Celular – Cada vez se utiliza más para conectar dispositivos a Internet
mediante ondas de radio para comunicarse a través de una torre de
telefonía móvil cercana. 3G/4G/5G y la evolución a largo plazo (LTE)
son tecnologías celulares.
• Internet satelital - Generalmente utilizada por usuarios en áreas
rurales, donde no hay cable ni DSL. Específicamente, un router se
conecta a un plato satelital que apunta al satélite de un proveedor de
servicios. Los árboles y las fuertes lluvias pueden impactar la señal
satelital.
• WiMAX - Interoperabilidad mundial para acceso por microondas que
proporciona un servicio de banda ancha de alta velocidad con acceso
inalámbrico y una amplia cobertura, como una red de telefonía celular,
en vez de pequeñas zonas de cobertura inalámbricaWi-Fi.

Conectividad inalámbrica
• Hasta hace poco tiempo, una limitación del
acceso inalámbrico era la necesidad de estar
dentro del alcance de transmisión local
(normalmente, inferior a los 100 pies) de un
router inalámbrico o de un módem inalámbrico.
Los siguientes avances están cambiando esto:
• Wi-Fi municipal: muchas ciudades comenzaron a
instalar redes inalámbricas municipales sin cargo o
por un precio considerablemente inferior al de la
banda ancha.
• WiMAX IEEE 802.16): La interoperabilidad mundial
para el acceso por microondas (WiMAX) es una
tecnología nueva de banda ancha de alta velocidad
que acaba de comenzar a usarse.WiMAX
proporciona una amplia cobertura similar a una red
de telefonía celular en lugar de zonas de cobertura
Wi-Fi.WiMAX funciona de manera similar aWi-Fi,
pero con velocidades más altas y a través de
distancias más extensas.

Conectividad inalámbrica (continuación)
• WiMAX usa una red de torres WiMAX que
son similares a las torres de telefonía celular.
Los suscriptores deben estar en el radio de
30 millas de una torre.
• Internet satelital: generalmente utilizada por
usuarios en áreas rurales, donde no hay
cable ni DSL. UnaVSAT proporciona
comunicaciones de datos bidireccionales
(subida y descarga). La velocidad de subida
es aproximadamente un décimo de la
velocidad de descarga de 500 kb/s. Cable y
DSL tienen velocidades de descarga
mayores, pero los sistemas satelitales son
unas diez veces más rápidos que los módems
analógicos.

3G /4G celular • Cada vez más, el servicio celular es
otra tecnologíaWAN inalámbrica
que se usa para conectar usuarios y
ubicaciones remotas donde no hay
otra tecnología de accesoWAN
disponible.
• Los teléfonos, las tablet PC, las
computadoras portátiles e incluso
algunos routers se pueden
comunicar a través de Internet
mediante la tecnología de datos
móviles.
• Estos dispositivos usan ondas de
radio para comunicarse por medio de
una torre de telefonía móvil. El
dispositivo tiene una pequeña
antena de radio, y el proveedor tiene
una antena mucho más grande que
se ubica en la parte superior de una
torre en algún lugar a una distancia
determinada del teléfono.
Estos son dos términos de redes celulares comunes de la
industria:
• 3G/4G inalámbrica: abreviatura para el acceso celular
de tercera y cuarta generación.
• Evolución a largo plazo (LTE): hace referencia a una
tecnología más reciente y más rápida, que se considera
parte de la tecnología de cuarta generación (4G).

VSAT • En todas las tecnologíasWAN privadas analizadas
hasta ahora se usan medios de cobre o de fibra
óptica.
• ¿Qué sucedería si una organización necesitara
conectividad en una ubicación remota donde no
hubiera proveedores de servicios que ofrecieran un
servicioWAN?
• Una terminal de apertura muy pequeña (VSAT) es
una solución que crea unaWAN privada mediante
comunicaciones satelitales.
• UnaVSAT es una pequeña antena satelital que se
utiliza para crear unaWAN privada que proporciona
conectividad a ubicaciones remotas.
• El satélite se encuentra en órbita geosincrónica en el
espacio. Las señales deben recorrer alrededor de
35 786 km hasta el satélite y regresar.

TecnologíaVPN
Cuando un trabajador remoto o un trabajador en una oficina remota utilizan un servicio de banda ancha
para acceder a laWAN corporativa a través de Internet, se generan riesgos de seguridad y por eso son
necesarias lasVPN.
UnaVPN es una conexión cifrada entre redes privadas a través de una red pública. Los túnelesVPN se
enrutan a través de Internet desde la red privada de la empresa al sitio remoto o al host del empleado.
Existen varios beneficios en el uso deVPN:
• Ahorro de costes- Esto elimina los enlacesWAN dedicados y costosos, y los bancos de módem.
• Seguridad -Los protocolos de encriptación y autenticación protegen los datos del acceso no
autorizado..
• Escalabilidad – Las organizaciones pueden agregar una gran cantidad de capacidad sin necesidad de
aumentar considerablemente la infraestructura.
• Compatibilidad con la tecnología de banda ancha - Los proveedores de servicio de banda ancha, como
DSL y cable, admiten la tecnologíaVPN.
LasVPN se implementan comúnmente de la siguiente manera:
• VPN de sitio a sitio - La configuración deVPN se configura en los routers. Los clientes no saben que sus
datos están siendo cifrados.
• Acceso remoto - El usuario es consciente e inicia la conexión de acceso remoto. Por ejemplo, usar
HTTPS en un navegador para conectarse a su banco.Alternativamente, el usuario puede ejecutar
software clienteVPN en su host para conectarse y autenticarse con el dispositivo de destino.

Tecnología deVPN
• Cuando un trabajador remoto o un trabajador
en una oficina remota utilizan un servicio de
banda ancha para acceder a laWAN corporativa
a través de Internet, se generan riesgos de
seguridad y por eso son necesarias lasVPN.
• UnaVPN es una conexión cifrada entre redes
privadas a través de una red pública, como
Internet.
• En vez de usar una conexión dedicada de
capa 2, como una línea arrendada, unaVPN usa
conexiones virtuales llamadas “túnelesVPN”,
que se enrutan a través de Internet desde la red
privada de la empresa hasta el host del sitio o
del empleado remoto.

Tecnología deVPN (continuación)
• El uso deVPN tiene varios beneficios:
• Ahorro de costos
• Seguridad
• Escalabilidad
• Compatibilidadcontecnologíade bandaancha
• Existen dos tipos de acceso aVPN:
• VPN de sitio a sitio: conectan redes enteras
entre sí, por ejemplo, pueden conectar la red
de una sucursal a la red de la oficina central
de una empresa.
• VPN de acceso remoto: permiten que los
empleados a distancia, los usuarios móviles y
los consumidores de extranets accedan a la
red de una empresa de manera segura a
través de Internet.

Opciones de
conectividad deWAN

Opciones de conectividad de WAN
Conexiones de operador
• Otro aspecto del diseñoWAN es cómo una organización se conecta a Internet. Por lo general,
una organización firma un acuerdo de nivel de servicio (SLA) con un proveedor de servicios.
• El SLA describe los servicios esperados relacionados con la fiabilidad y disponibilidad de la
conexión.
• El proveedor de servicios puede o no ser el transportista real. Un transportista posee y
mantiene la conexión física y el equipo entre el proveedor y el cliente. Normalmente, una
organización elegirá una conexiónWAN de un solo operador o de dos operadores.

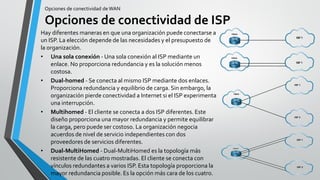

Opciones de conectividad de WAN
Opciones de conectividad de ISP
Hay diferentes maneras en que una organización puede conectarse a
un ISP. La elección depende de las necesidades y el presupuesto de
la organización.
• Una sola conexión - Una sola conexión al ISP mediante un
enlace. No proporciona redundancia y es la solución menos
costosa.
• Dual-homed - Se conecta al mismo ISP mediante dos enlaces.
Proporciona redundancia y equilibrio de carga. Sin embargo, la
organización pierde conectividad a Internet si el ISP experimenta
una interrupción.
• Multihomed - El cliente se conecta a dos ISP diferentes. Este
diseño proporciona una mayor redundancia y permite equilibrar
la carga, pero puede ser costoso. La organización negocia
acuerdos de nivel de servicio independientes con dos
proveedores de servicios diferentes.
• Dual-MultiHomed - Dual-MultiHomed es la topología más
resistente de las cuatro mostradas. El cliente se conecta con
vínculos redundantes a varios ISP. Esta topología proporciona la
mayor redundancia posible. Es la opción más cara de los cuatro.

Selección de servicios deWAN
Elección de una conexión de enlace WAN
Al elegir la conexiónWAN apropiada, se deben tener en
cuenta varios factores. Los administradores de red deben
responder muchas preguntas, entre ellas:
¿Cuál es el propósito de laWAN?
• ¿La empresa conectará sucursales locales en la misma área
urbana, conectará sucursales remotas o realizará una
conexión a una única sucursal?
• ¿Se usará laWAN para conectar a empleados internos o
externos o a clientes?
¿Cuál es el alcance geográfico?
• ¿Es laWAN local, regional o global?
• ¿LaWAN es de una sucursal a una sucursal, de una sucursal
a varias sucursales o de varias sucursales a varias
sucursales (distribuida)?
¿Cuáles son los requisitos de tráfico?
• ¿Qué tipo de tráfico se debe admitir?
• ¿Cuáles son los requisitos de calidad y rendimiento?
• ¿Cuál es la calidad de servicio que se requiere?

Selección de servicios deWAN
Elección de una conexión de enlace WAN Cont.
• ¿DeberíaWAN utilizar una infraestructura privada
o pública?
• Infraestructura privada: ofrece la mejor
seguridad.
• Infraestructura de Internet pública: no es tan
segura, pero ofrece la mayor flexibilidad y el
menor gasto continuo.
• Para unaWAN privada, ¿la conexión debe ser
dedicada o de conmutación?
• ParaWAN pública, ¿qué tipo de acceso a laVPN
se requiere?
• ¿Qué opciones de conexión disponibles a nivel
local?
• ¿Cuáles son los costos de las opciones de
conexión disponibles?

Comparación de soluciones de banda ancha
Todas las soluciones de banda ancha tienen ventajas y desventajas. Si hay varias soluciones de
banda ancha disponibles, se debe llevar a cabo un análisis de costos y beneficios para determinar
cuál es la mejor solución.
Entre otros de los factores que se deben considerar se incluyen los siguientes:
• Cable-Ancho de banda es compartido por muchos usuarios. Por lo tanto, el ancho de banda se
comparte entre diversos usuarios; las velocidades de datos ascendentes suelen ser lentas
durante las horas de alto uso en áreas con sobresuscripción.
• DSL- El ancho de banda es limitado y se ve afectado por la distancia. La tasa de carga es
proporcionalmente menor en comparación con la tasa de descarga.
• Fibra hasta el hogar- Requiere la instalación de la fibra directamente en el hogar.
• Datos móviles- La cobertura a menudo representa un problema; incluso dentro de una SOHO,
en donde el ancho de banda es relativamente limitado.
• Wi-Fi Municipal- la mayoría de las municipalidades no cuentan con una red de malla
implementada. Si está disponible y en rango, entonces es una opción viable.
• Satélite - Es costoso, tiene una capacidad limitada por suscriptor. Normalmente se utiliza
cuando no hay otra opción disponible.

¿Consultas?
Dudas o aportes
Toda inquietud merece una respuesta

“Las WAN son redes a gran
escala que abarcan ciudades,
países e incluso continentes.
Conectan redes como LAN o
MAN con otras similares.
Las WAN pueden ser públicas o
estar gestionadas por empresas
privadas para conectar varias
ubicaciones a grandes
distancias”

Conclusión
Competencias ganadas por el estudiante
• Explicar las tecnologías de acceso
WAN disponibles para las redes de
pequeñas o medianas empresas.
• Seleccionar las tecnologías de
acceso WAN para satisfacer los
requisitos de la conectividad de
entornos empresariales.

Por su atención,
buen resto de jornada
Muchas gracias
Edmar Rodrigo PérezVillarroel
Teléfono: +591 75420010
Correo electrónico: edmarperezvillarroel@gmail.com
LinkedIn: linkedin.com/in/edmarperezvillarroel
Webex: netacad.webex.com/meet/edmarperezvillarroel

Términos nuevos
• Proveedor de servicios
• Topología punto a punto
• Topología de estrella (hub and
spoke)
• Topología de malla completa
• Topología de doble conexión
• Línea arrendada
• T1
• E1
• Concentrador
• Topología de conexión simple
• Voz por IP (VoIP)
• Servicio de banda ancha
• Línea de suscriptor digital (DSL)
▪ Líneas dedicadas
▪ Red empresarial
▪ Trabajo remoto
▪ Redes privadas virtuales (VPN)
▪ Asociación de la Industria de las
Telecomunicaciones (TIA)
▪ Asociación de Industrias
Electrónicas (EIA)
▪ Organización Internacional para
la Estandarización (ISO)
▪ Instituto de Ingenieros Eléctricos
y Electrónicos (IEEE)
▪ Protocolo punto a punto (PPP)
▪ Frame Relay
▪ Modo de transferencia asíncrona
(ATM)
• Control de enlace de datos de
alto nivel (HDLC)
• Equipo de las instalaciones del
cliente (CPE)
• Equipo de comunicación de
datos (DCE)
• Equipo terminal de datos (DTE)
• Punto de demarcación
• Bucle local
• Última milla
• Oficina central (CO)
• Red con cargo
• Módem de dial-up
• Modular
• Demodular
• Servidor de acceso
• Módem de banda ancha
• Unidad de servicio de canal
(CSU)/unidad de servicio de
datos (DSU)
• SwitchWAN
• Red de conmutación de
circuitos
• Red pública de telefonía
conmutada (PSTN)
• Red digital de servicios
integrados (ISDN)
• Red conmutada por
paquetes
• Circuito virtual (VC)
• Identificadores de conexión
de enlace de datos (DLCI)
• Latencia
• Fluctuación
• Infraestructura deWAN
privada

• Se requiere una red de área amplia (WAN) para conectarse más allá del límite de la LAN.
• UnaWAN privada es una conexión dedicada a un único cliente.
• Normalmente, un ISP o un proveedor de servicios de telecomunicaciones que utiliza Internet
proporciona una conexiónWAN pública.
• LasWAN se implementan utilizando las siguientes topologías lógicas: punto a punto, HUB-and-
spoke, doble homed, totalmente mallado y parcialmente mallado.
• Una conexión de doble operador proporciona redundancia y aumenta la disponibilidad de la
red . La organización negocia acuerdos de nivel de servicio independientes con dos
proveedores de servicios diferentes.
• Las redes privadas virtuales (VPN) de sitio a sitio y de acceso remoto permiten que la empresa
use Internet para conectarse de manera fácil y segura con los empleados y las instalaciones en
todo el mundo.
• Varias autoridades reconocidas definen y administran los estándares de accesoWAN:TIA/EIA,
ISO, y IEEE.
• Los estándares de protocolo de fibra óptica de capa 1 incluyen SDH, SONET y DWDM. Los
protocolos de capa 2 definen cómo se encapsulan los datos.
• Los protocolos de nivel 2 incluyen banda ancha, inalámbrica, EthernetWAN, MPLS, PPP, HDLC.
Resumen

Resumen
• ISDN y PSTN son las tecnologías de conmutación por circuitos más comunes.
• Los tipos comunes de tecnologíasWAN conmutadas por paquetes son EthernetWAN y MPLS.
Hay dos estándares OSI capa 1 de fibra óptica.
• SDH/SONET definen cómo transferir múltiples comunicaciones de datos, voz y video a través de
fibra óptica mediante láseres o diodos emisores de luz (LED) por grandes distancias.
• Las conexiones conmutadas por circuitos fueron proporcionadas por los portadores de PSTN.
• ISDN es una tecnología de conmutación de circuitos que permite al bucle local PSTN transportar
señales digitales.
• La conmutación por paquetes divide el tráfico en paquetes que se enrutan a través de una red
compartida.
• La retransmisión de tramas (Frame Relay) es una tecnologíaWAN multiacceso sin difusión
(NBMA) simple de capa2 que se utiliza para interconectar las redes LAN de una empresa.
• La tecnología del modo de transferencia asíncrona (ATM) puede transferir voz, video y datos a
través de redes privadas y públicas. Se construye sobre una arquitectura basada en celdas, en vez
de una arquitectura basada en tramas.

Resumen
• Las opciones modernas de conectividadWAN incluyen banda ancha dedicada,WAN Ethernet y
MPLS (conmutación por paquetes), junto con varias versiones cableadas e inalámbricas de banda
ancha basada en Internet.
• MPLS es una tecnología de enrutamientoWAN de proveedor de servicios de alto rendimiento
para interconectar clientes. MPLS soporta una variedad de métodos de acceso de cliente (por
ejemplo, Ethernet, DSL,Cable, Frame Relay). MPLS puede encapsular todos los tipos de
protocolos, incluido el tráfico IPv4 o IPv6.
• La conectividad de banda ancha basada en Internet es una alternativa al uso de opcionesWAN
dedicadas.
• Algunos ejemplos de conectividad de banda ancha cableada son la línea de suscriptor digital
(DSL), las conexiones deTV por cable y las redes de fibra óptica.
• Algunos ejemplos de banda ancha inalámbrica son los servicios de Internet celulares 3G/4G/5G o
satelitales.
• La tecnología DSL es una tecnología de conexión permanente que usa las líneas telefónicas de
par trenzado existentes para transportar datos con un ancho de banda elevado y proporciona
servicios IP a los suscriptores.
• La tecnología de cable es una tecnología de conexión siempre activa de alta velocidad que utiliza
un cable coaxial de la empresa de cable para proporcionar servicios IP a los usuarios.

Resumen
• Los desarrollos más recientes en tecnología inalámbrica incluyenWi-Fi municipal, celular,
Internet satelital yWiMAX.
• Los túnelesVPN se enrutan a través de Internet desde la red privada de la empresa al sitio
remoto o al host del empleado.
• Las opciones de conectividad de ISP incluyen un solo host, un host doble, un host múltiple y un
host doble.

Conceptos de WAN

Más contenido relacionado

La actualidad más candente

Similar a Conceptos de WAN

Más de Edmar Rodrigo Pérez Villarroel

Conceptos de WAN
