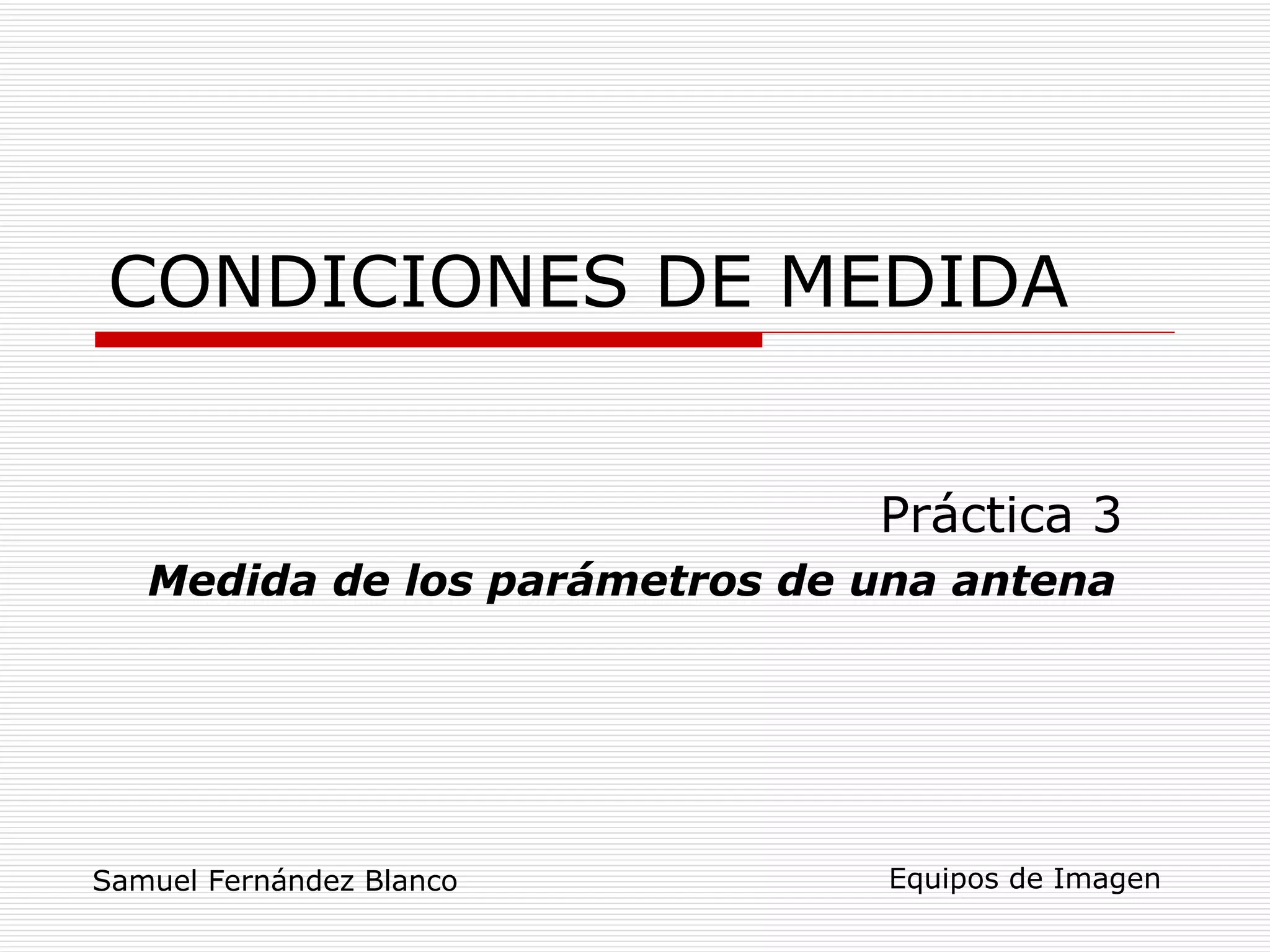

CONDICIONES DE MEDIDA Práctica 3 Medida de los parámetros de una antena Equipos de Imagen Samuel Fernández Blanco
Parámetros a Obtener Respuesta en frecuencia Ancho de Haz (3dB) Relación D/A Diagrama de Radiación
Materiales Antena Emisora (no varia) Antena Patrón 1095 Televés Antena Objeto Mira GV198 Medidor de Campo Cableado Sistemas de Sujeción Sistema de Alimentación Herramientas
Nivel en el Ambiente Nivel en el Ambiente Nivel Medido Nivel Emisión Nivel de Señal ANTENA PATRÓN ANTENA EMIROSRA D>>3  N ivel  A mbiente  =  N ivel  M edido-  G anancia  A ntena ( ángulo y frecuencia )
Ganancia de la Antena Objeto Nivel Medido Nivel Emisión Nivel de Señal ANTENA OBJETO ANTENA EMIROSRA D>>3  G anancia  A ntena ( ángulo y frecuencia ) =  N ivel  M edido-  N ivel  A mbiente Nivel en el Ambiente
Respuesta en Frecuencia Obtención de la ganancia de la antena objeto a varias frecuencias. CAMBIAR CANAL EN LA MIRA (recalcular el nivel en el ambiente que se ve afectado por la ganancia de la antena emisora)

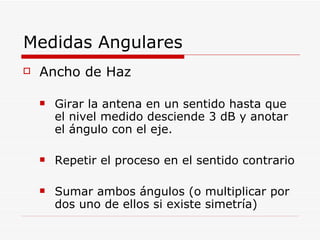

Medidas Angulares Ancho de Haz Girar la antena en un sentido hasta que el nivel medido desciende 3 dB y anotar el ángulo con el eje. Repetir el proceso en el sentido contrario Sumar ambos ángulos (o multiplicar por dos uno de ellos si existe simetría)
Medidas Angulares Relación D/A Girar la antena 180º y anotar el valor medido. Restar el nivel recibido en el eje
Medidas Angulares Diagrama de Directividad Establecer incrementos angulares Anotar el nivel medido en cada punto Representar los resultados (se puede suponer simetría)
Influencia sobre las mediciones Distancia de medida Presencia de otras fuentes Rebotes constructivos o destructivos Precisión de medida angular Influencia de personas  Acoplamiento con otras antenas

Condiciones de medida p3
