El documento describe estrategias bioclimáticas para el diseño de edificios. Explica la importancia de considerar factores como la orientación, materiales, captación solar, masa térmica e aislamiento para aprovechar la luz y el calor solar en invierno y mantener la frescura en verano. También recomienda el uso de cubiertas y jardines verticales para regular la temperatura y humedad del edificio.

1. BIOCLIMÁTICA Datos climáticos. Sectores: sol/ viento/ vistas/ ruido … Pendiente y orientación del terreno. Ubicación, forma y orientación del edificio Estrategias para calentar y para refrescar. Elección de materiales adecuados

2. Gráfico solar Gráfico Solar, según latitud

3. BIOCLIMÁTICA Fachada Sur abierta / Minimizar fachada Norte Tamaño y orientación de las Ventanas. Saldo térmico Distribución interior, ubicación de la entrada Ciclos de Agua y Residuos. Instalaciones de energía Uso de vegetación para el funcionamiento climático en cada estación.

4. Abierta al Sur

5. Protegida al Norte

6. BIOCLIMÁTICA CAPTACIÓN: Invernadero+ mayoría huecos Sur Máximo sol en invierno <27º Mínimo en verano <73º (alero, parra) MASA TÉRMICA: Pared de carga al interior del paramento de fachada Inercia para acumular calor o frío BUEN AISLAMIENTO: Aislando la masa térmica Continuo, sin puentes térmicos Conserva el calor o el frío acumulados Hace la calefacción +eficiente CASA SEMIENTERRADA Protección Norte y lado viento Aprovecha inercia Tierra Efecto cueva: T constante VENTILACIÓN CRUZADA: Cambiar aire rápidamente Extrae calor en horas frescas

7. BIOCLIMÁTICA Recibir sol entre las 9 y las 15 hora solar FORMA ÓPTIMA para: en invierno: máxima ganancia solar, acumular calor, mínima pérdida de calor (captación, masa, aislamientos fijos y móviles, sistemas de apoyo) en verano: mínima ganancia solar, acumular fresco, extraer calor (ventilación, evaporación, control sombra, vegetación, cubierta jardín …) Equilibrio entre: Captación ( y elementos de sombra) Masa Térmica (almacenamiento) Aislamiento (en lugar adecuado)

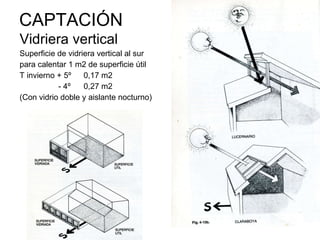

8. CAPTACIÓN Vidriera vertical Superficie de vidriera vertical al sur para calentar 1 m2 de superficie útil T invierno + 5º 0,17 m2 - 4º 0,27 m2 (Con vidrio doble y aislante nocturno)

9. CAPTACIÓN+MASA Muro térmico “Trombe”, De obra Superficie de muro trombe al sur para calentar 1 m2 de superficie útil T invierno + 5º 0,32 m - 4º 0,72 m2 De agua: T invierno + 5º 0,27 m - 4º 0,54 m2 (Con vidrio doble) Espesor: Adobe 20-30cm Ladrillo 25-35cm Hormigón 30-45cm Agua + de 20cm ó 200 litros/m2 de vidrio al sur

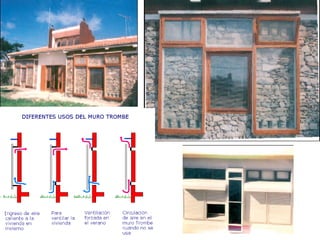

11. Muro trombe

12. CAPTACIÓN+MASA Invernadero Superficie de invernadero al sur para calentar 1 m2 de superficie útil Con muro de obra T invierno + 5º 0,56 m2 - 4º 1,04 m2 Con agua: T invierno + 5º 0,41 m - 4º 0,81 m2 (Con vidrio doble)

13. La masa térmica adicional reduce las variaciones diarias de la temperatura del invernadero. Superficies de color medio u oscuro Agua: 200 litros / m2 de vidrio al sur MASA TÉRMICA

14. CAPTACIÓN+MASA Almacenamiento en grava para extraer calor del invernadero y acumularlo para la noche. Climas fríos de 0,25 a 0,5 m3 de grava 60 a 80 mm por m2 de vidrio. Climas templados de 0,5 a 1 m3 por m2 de vidrio.

15. MASA TÉRMICA

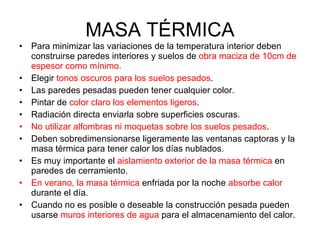

16. MASA TÉRMICA Para minimizar las variaciones de la temperatura interior deben construirse paredes interiores y suelos de obra maciza de 10cm de espesor como mínimo. Elegir tonos oscuros para los suelos pesados . Las paredes pesadas pueden tener cualquier color. Pintar de color claro los elementos ligeros . Radiación directa enviarla sobre superficies oscuras. No utilizar alfombras ni moquetas sobre los suelos pesados . Deben sobredimensionarse ligeramente las ventanas captoras y la masa térmica para tener calor los días nublados. Es muy importante el aislamiento exterior de la masa térmica en paredes de cerramiento. En verano, la masa térmica enfriada por la noche absorbe calor durante el día. Cuando no es posible o deseable la construcción pesada pueden usarse muros interiores de agua para el almacenamiento del calor.

17. VARIACIÓN DIARIA DE LA TEMPERATURA INTERIOR : 7 º C Temperatura media de radiación 24,4 23,9 23,3 22,8 Temperatura del aire 15,7 16,4 17,2 18 PARA UNA SENSACIÓN TÉRMICA DE 21º C

18. MASA TÉRMICA 2 2200 PIEDRA ACERO HORMIGÓN LADRILLO MACIZO AIRE TEJIDO DE LANA POLIURETANO MADERA ROBLE AGUA Material 0,12 0,156 0,20 0,24 0,32 0,38 0,57 1 Calor específico Kcal / Kg. ºC 7850 2300 2000 1,2 111 24 750 1000 Densidad Kg / m3 950 350 400 0,29 35 9 430 1000 Capacidad calorífica Kcal / m3. ºC 50 1,4 0,75 convección 0,04 0,02 0,18 convección Conductividad Kcal/ h. m. ºC

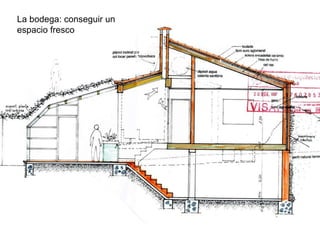

19. La bodega: conseguir un espacio fresco

20. CUBIERTAS VERDES Disminuyen las superficies pavimentadas Producen Oxígeno y absorben CO2 Absorben las partículas de polvo y suciedad del aire Evitan el recalentamiento de los edificios y tienen un efecto aislante Reducen las variaciones de temperatura día – noche Disminuyen las variaciones de humedad en el aire

21. CUBIERTAS VERDES Reducen la entrada de ruido desde el exterior Son incombustibles Absorben la lluvia y alivian las escorrentías Las hierbas generan aromas agradables Dan alojamiento a insectos y escarabajos Influyen positivamente en el estado de ánimo y la distensión de las personas Además si se hacen bien, tienen una larga vida

22. AISLAMIENTO El calor fluye hacia arriba, el viento erosiona calor, las aberturas al sol pierden por la noche, la solera caliente pierde calor por conducción, los muros de carga son la masa térmica, por eso aislamos: la cubierta. la fachada norte y/o el lado viento frío las aberturas de captación solar perímetro solera por fuera del muro de carga (masa) y la estructura Evitar puentes térmicos (y condensación) Espacios tapón Aprovechar temperatura de la tierra (a +de 2m de profundidad) en edificios semienterrados

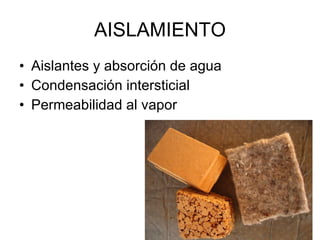

23. AISLAMIENTO Aislantes y absorción de agua Condensación intersticial Permeabilidad al vapor

24. Ventilación Torre de viento

25. Cubierta ventilada bajo teja a través de los rastreles. Terraza a la catalana (ventilada) Cubierta sobre tabiquillos (ventilada) Desván no habitable
