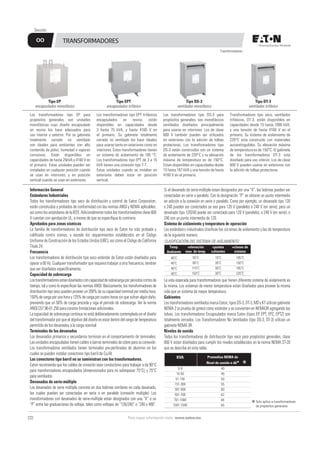

- 1. Para mayor informaciónvisite: www.eaton.mx 222 Sección Los transformadores tipo EP para propósitos generales, son unidades monofásicas cuyo diseño encapsulado en resina los hace adecuados para uso interior y exterior. Por su gabinete totalmente cerrado no ventilado son ideales para ambientes con alto contenido de polvo, humedad o vapores corrosivos. Están disponibles en capacidades de hasta 25kVA y 4160 V en el primario. Estas unidades pueden ser instaladas en cualquier posición cuando se usan en interiores, y en posición vertical cuando se usan en exteriores. Los transformadores tipo EPT trifásicos encapsulados en resina, están disponibles en capacidades desde 3 hasta 75 kVA, y hasta 4160 V en el primario. Su gabinete totalmente cerrado no ventilado los hace ideales para usarse tanto en exteriores como en interiores. Estos transformadores tienen un sistema de aislamiento de 185 °C. Los transformadores tipo EPT de 3 a 15 kVA tienen una conexión tipo T-T. Estas unidades cuando se instalan en exteriores deben estar en posición vertical. Los transformadores tipo DS-3 para propósitos generales, son monofásicos ventilados diseñados principalmente para usarse en interiores. Los de clase 600 V también pueden ser utilizados en exteriores con la adición de tolbas protectoras. Los transformadores tipo DS-3 están construidos con un sistema de aislamiento de 220°C y su elevación máxima de temperatura es de 150°C. Estan disponibles en capacidades desde 15 hasta 167 kVA y una tensión de hasta 4160 V en el primario. Transformadores tipo seco, ventilados trifásicos, DT-3, están disponibles en capacidades desde 15 hasta 1000 kVA, y una tensión de hasta 4160 V en el primario. Su sistema de aislamiento de 220°C esta construido con materiales autoextinguibles. Su elevación máxima de temperatura es de 150°C. El gabinete de los transformadores DT-3 esta diseñado para uso interior. Los de clase 600 V pueden usarse en exteriores con la adición de tolbas protectoras. Tipo EP encapsulados monofásico Tipo EPT encapsulados trifásico Tipo DS-3 ventilados monofásico Tipo DT-3 ventilados trifásico Información General Estándares Industriales Todos los transformadores tipo seco de distribución y control de Eaton Corporation, están construidos y probados de conformidad con las normas ANSI y NEMA aplicables, así como los estándares de la IEEE. Adicionalmente todos los transformadores clase 600 V cuentan con aprobación UL, a menos de que se especifique lo contrario. Aprobados para zonas sísmicas La familia de transformadores de distribución tipo seco de Eaton ha sido probada y calificada contra sismos, y excede los requerimientos establecidos en el Código Uniforme de Construcción de los Estados Unidos (UBC), así como el Código de California Titulo 24. Frecuencia Los transformadores de distribución tipo seco estándar de Eaton están diseñados para operar a 60 Hz. Cualquier transformador que requiera trabajar a otra frecuencia, tendran que ser diseñados específicamente. Capacidad de sobrecarga Lostransformadoresestandiseñadosconcapacidaddesobrecargaporperiodoscortosde tiempo, tal y como lo especifican las normas ANSI. Básicamente, los transformadores de distribución tipo seco pueden proveer un 200% de su capacidad nominal por media hora, 150% de carga por una hora y 125% de carga por cuatro horas sin que sufran algún daño, previendo que un 50% de carga proceda y siga el periodo de sobrecarga. Ver la norma ANSI C57.96-01.250 para conocer limitaciones adicionales. La capacidad de sobrecarga continua no está deliberadamente contemplada en el diseño del transformador por que el objetivo del diseño es estar dentro del rango de temperatura permitido de los devanados a la carga nominal Terminales de los devanados Los devanados primarios y secundarios terminan en el comportamiento de terminales. Las unidades encapsuladas tienen cables o barras terminales de cobre para su conexión. Los transformadores ventilados tienen terminales pre-perforadas de aluminio en los cuales se pueden instalar conectores tipo barril de Cu/Al. Los conectores tipo barril no se suministran con los transformadores. Eaton recomienda que los cables de conexión sean conductores para trabajar a da 90°C para transformadores encapsulados (dimensionados para no sobrepasar 75°C), y 75°C para ventilados Devanados de serie-múltiple Los devanados de serie múltiple consiste en dos bobinas similares en cada devanado, las cuales pueden ser conectadas en serie o en paralelo (conexión multiple). Los transformadores con devanados de serie-múltiple estan designados con una “X” o un “P” entre las graduaciones de voltaje, tales como voltajes de “120/240” o “240 x 480”. KVA 0-9 10-50 51-150 151-300 301-500 501-700 701-1000 1001-1500 Promedios NEMA de Nivel de sonido n db40 40 45 50 55 60 62 64 65 1 Si el devanado de serie-múltiple estan designados por una “X”, las bobinas pueden ser conectadas en serie o paralelo. Con la designación “P” se obtiene un punto intermedio en adición a la conexión en serie o paralelo. Como por ejemplo, un devanado tipo 120 x 240 pueden ser conectados ya sea para 120 V (paralelo) o 240 V (en serie), pero un devanado tipo 120240 puede ser conectado para 120 V (paralelo), o 240 V (en serie), o 240 con un punto intermedio de 120. Sistema de aislamiento y temperatura de operación Los estándares industriales clasifican los sistemas de aislamiento y las de temperatura de la siguiente manera: La vida esperada para transformadores que tienen diferente sistema de aislamiento es la misma. Los sistemas de menor temperatura estan diseñados para proveer la misma vida que un sistema de mayor temperatura. Gabinetes LostransformadoresventiladosmarcaEaton,tiposDS-3,DT-3,MDyKTutilizangabinete NEMA 2 (a prueba de goteo) como estándar y se convierten en NEMA3R agregando las tolvas. Los transformadores Encapsulados marca Eaton (tipos EP, EPT, EPZ, EPTZ) son totalmente cerrados. Los Transformadores No Ventilados (tipo DS-3, DT-3) utilizan un gabinete NEMA 3R. Niveles de sonido Todos los transformadores de distribución tipo seco para propósitos generales, clase 600 V estan diseñados para cumplir los niveles establecidos en la norma NEMA ST-20 que se describe en esta tabla. CLASIFICACIÓN DEL SISTEMA DE AISLAMIENTO Temp. Ambiente 40˚C 40˚C 40˚C 40˚C +elevación max. de temp. 55˚C 80˚C 115˚C 150˚C +puntos calientes 10˚C 30˚C 30˚C 30˚C =clases de sistema 105˚C 150˚C 185˚C 220˚C Solo aplica a transformadores de propósitos generales 1 OO TRANSFORMADORES Transformadores

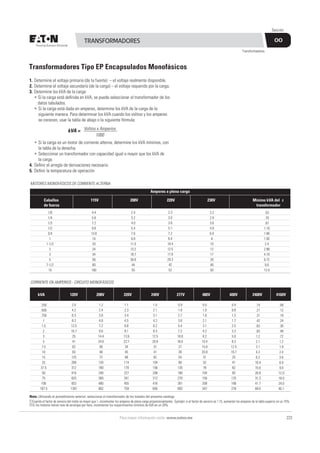

- 2. Para mayor informaciónvisite: www.eaton.mx 223 Sección MOTORES MONOFÁSICOS DE CORRIENTE ALTERNA 2.4 3.2 4.0 5.4 7.6 8.8 11.0 13.2 18.7 30.8 44 55 1/6 1/4 1/3 1/2 3/4 1 1-1/2 2 3 5 7-1/2 10 Caballos 115V 208V 220V 230V Mínimo kVA del de fuerza transformador 4.4 5.8 7.2 9.8 13.8 16 20 24 34 56 80 100 2.2 2.9 3.6 4.9 6.9 8 10 12 17 28 40 50 .53 .70 .87 1.18 1.66 1.92 2.4 2.88 4.10 6.72 9.6 12.0 Amperes a plena carga 2.3 3.0 3.8 5.1 7.2 8.4 10.4 12.5 17.8 29.3 42 52 2 1. Determine el voltaje primario (de la fuente) – el voltaje realmente disponible. 2. Determine el voltaje secundario (de la carga) – el voltaje requerido por la carga. 3. Determine los kVA de la carga: Ê U Si la carga está definida en kVA, se puede seleccionar el transformador de los datos tabulados. Ê U Si la carga está dada en amperes, determine los kVA de la carga de la siguiente manera. Para determinar los kVA cuando los voltios y los amperes se conocen, usar la tabla de abajo o la siguiente fórmula: Ê U Si la carga es un motor de corriente alterna, determine los kVA mínimos, con la tabla de la derecha. Ê UÊSeleccionar un transformador con capacidad igual o mayor que los kVA de la carga. 4. Definir el arreglo de derivaciones necesario. 5. Definir la temperatura de operación Cuando el factor de servicio del motor es mayor que 1, incrementar los amperes de plena carga proporcionalmente. Ejemplo: si el factor de servicio es 1.15, aumentar los amperes de la tabla superior en un 15%. Si los motores tienen mas de arranque por hora, incrementar los requerimientos minimos de kVA en un 20%. 1 2 CORRIENTE EN AMPERIOS - CIRCUITO MONOFÁSICOS 1.2 2.4 3.6 4.8 7.2 9.6 14.4 24.0 36 48 72 120 180 240 360 480 802 .250 .500 .750 1 1.5 2 3 5 7.5 10 15 25 37.5 50 75 100 167.5 kVA 120V 208V 220V 240V 277V 480V 600V 2400V 4160V 2.0 4.2 6.3 8.3 12.5 16.7 25 41 62 83 125 208 312 416 625 833 1391 1.0 2.1 3.1 4.2 6.2 8.3 12.5 20.8 31 41 62 104 156 208 312 416 695 1.1 2.3 3.4 4.5 6.8 9.1 13.6 22.7 34 45 68 114 170 227 341 455 759 0.9 1.8 2.7 3.6 5.4 7.2 10.8 18.0 27 36 54 90 135 180 270 361 602 0.5 1.0 1.6 2.1 3.1 4.2 6.2 10.4 15.6 20.8 31 52 78 104 156 208 347 0.4 0.8 1.3 1.7 2.5 3.3 5.0 8.3 12.5 16.7 25 41 62 83 125 166 278 .10 .21 .31 .42 .63 .83 1.2 2.1 3.1 4.2 6.2 10.4 15.6 20.8 31.3 41.7 69.6 .06 .12 .18 .24 .36 .48 .72 1.2 1.8 2.4 3.6 6.0 9.0 12.0 18.0 24.0 40.1 Nota: Utilizando el procedimiento anterior, seleccionar el transformador de los listados del presente catalogo. Transformadores Tipo EP Encapsulados Monofásicos kVA = Voltios x Amperios 1000 OO TRANSFORMADORES Transformadores

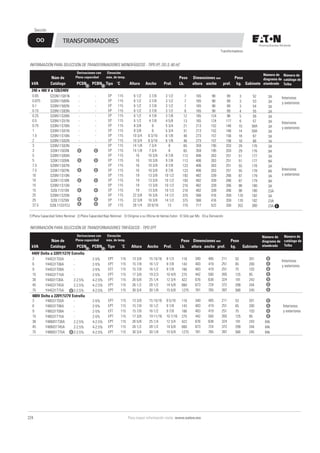

- 3. Para mayor informaciónvisite: www.eaton.mx 224 Sección 1 2 3 3 3 3 4 4 4 5 Plena Capacidad Sobre Nominal Plena Capacidad Bajo Nominal Dirigirse a su Oficina de Ventas Eaton Sólo par Mo La Derivación 1 2 4 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1 1.5 2 3 3 5 5 7.5 7.5 10 10 15 15 25 25 37.5 S2ON11S81N S20N11585N S20N11582N S20N11S83N S20N11S26N S20N11S51N S20N11S76N S20N11S01N S20N11S16N S20N11S02N S20N11S03N S20K11S03N S20N11S05N S20K11S05N S20N11S07N S20K11S07N S20N11S10N S20K11S10N S20N11S15N S20L11S15N S20N11S25N S20L11S25N S20L11S37CU Núm de Peso Dimensiones mm Peso kVA Catálogo PCSN PCBN Tipo ˚C Altura Ancho Prof. Lb. altura ancho prof. kg. Gabinete Derivaciones con Elevación Plena capacidad máx. de temp. EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 115 6 1/2 6 1/2 6 1/2 6 1/2 6 1/2 6 1/2 8 3/8 8 3/8 10 3/4 10 3/4 14 1/8 14 1/8 16 16 16 16 19 19 19 19 22 3/8 22 3/8 28 1/4 3 7/8 3 7/8 3 7/8 3 7/8 4 7/8 4 7/8 6 6 6 3/16 6 3/16 7 3/4 7 3/4 10 3/8 10 3/8 10 3/8 10 3/8 13 3/8 13 3/8 13 3/8 13 3/8 16 3/8 16 3/8 20 9/16 3 1/2 3 1/2 3 1/2 3 1/2 3 7/8 4 5/8 5 3/4 5 3/4 6 1/8 6 1/8 8 8 9 7/8 9 7/8 9 7/8 9 7/8 10 1/2 10 1/2 10 1/2 10 1/2 14 1/2 14 1/2 13 7 7 7 8 12 13 21 31 40 40 65 65 113 113 123 123 193 193 216 216 375 375 775 165 165 165 165 165 165 213 213 273 273 359 359 406 406 406 406 482 482 482 482 566 566 717 98 98 98 98 124 124 152 152 157 157 195 195 263 263 263 263 339 339 339 339 416 416 522 89 89 89 89 98 117 146 146 156 156 203 203 251 251 251 251 266 266 266 266 359 359 330 3 3 3 4 5 6 10 14 18 18 29 29 51 51 55 55 87 87 98 98 170 170 352 52 53 54 55 56 57 58A 59A 67 68 176 176 177 177 178 178 179 179 180 180 182 182 300 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 9A 3A 9A 3A 9A 3A 9A 3A 23A 3A 23A 23A Número de diagrama de alambrado Número de catálogo de Tolba 3 5 - - - - - - - - - - - - - - - - 3 3 3 3 4 4 4 - - - - - - - - - - - - - - - - Interiores y exteriores Interiores y exteriores Interiores y exteriores 240 x 480 V a 120/240V INFORMACIÓN PARA SELECCIÓN DE TRANSFORMADORES MONOFÁSICOS - TIPO EP, DS-3, 60 HZ 4 4 3 3 3 1 2 3 6 9 15 30 45 75 3 6 9 15 30 45 75 Y44G31T03A Y44G31T06A Y44G31T09A Y44G31T15A Y44031T30A Y44G31T45A Y44G31T75A Y48G31T03A Y48G31T06A Y48G31T09A Y48G31T15A Y48M31T30A Y48M31T45A Y48M31T75A Núm de Peso Dimensiones mm Peso kVA Catálogo PCSN PCBN Tipo ˚C Altura Ancho Prof. Lb. altura ancho prof. kg. Gabinete Derivaciones con Elevación Plena capacidad máx. de temp. EPT EPT EFT EPT EPT EPT EPT EPT EPT EFT EPT EPT EPT EPT 115 115 115 115 115 115 115 115 115 115 115 115 115 115 13 3/8 15 7/8 15 7/8 17 3/8 26 5/8 26 1/2 30 3/4 13 3/8 15 7/8 15 7/8 17 3/8 26 5/8 26 1/2 30 3/4 15 15/16 16 1/2 16 1/2 19 2/3 25 1/4 28 1/2 30 1/8 15 15/16 16 1/2 16 1/2 19 11/16 25 1/4 28 1/2 30 1/8 8 1/3 9 7/8 9 7/8 10 4/9 12 3/4 14 5/8 15 5/8 8 5/16 9 7/8 9 7/8 10 7/16 12 3/4 14 5/8 15 5/8 116 143 166 275 422 660 1275 116 143 166 275 422 660 1275 340 403 403 442 676 673 781 340 403 403 442 676 673 781 405 419 419 500 638 724 765 405 419 419 500 638 724 765 211 251 251 265 324 372 397 211 251 251 265 324 372 397 53 65 75 125 191 299 580 53 65 75 125 191 299 580 201 200 103 95 243 244 245 201 200 103 95 243 244 245 84k 84k 84k Número de diagrama de alambrado Número de catálogo de Tolba Interiores y exteriores 440V Delta a 220Y/127V Estrella - 2-5% - 2-5% - 2-5% - 2-5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% - 2-5% - 2-5% - 2-5% - 2-5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 3 3 3 3 3 3 3 3 Interiores y exteriores 480V Delta a 220Y/127V Estrella Transformadores INFORMACIÓN PARA SELECCIÓN DE TRANSFORMADORES TRIFÁSICOS - TIPO EPT OO TRANSFORMADORES

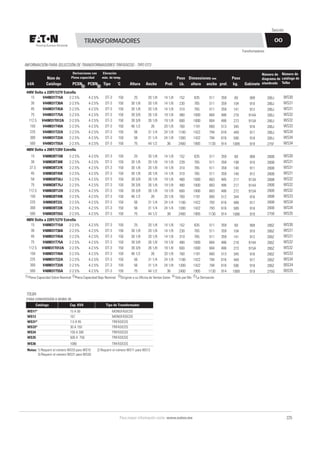

- 4. Para mayor informaciónvisite: www.eaton.mx 225 Sección Plena Capacidad Sobre Nominal Plena Capacidad Bajo Nominal Dirigirse a su Oficina de Ventas Eaton Sólo par Mo La Derivación 1 2 3 4 5 INFORMACIÓN PARA SELECCIÓN DE TRANSFORMADORES TRIFÁSICOS - TIPO DT3 1 2 Núm de Peso Dimensiones mm Peso kVA Catálogo PCSN PCBN Tipo ˚C Altura Ancho Prof. Lb. altura ancho prof. kg. Gabinete Derivaciones con Elevación Plena capacidad máx. de temp. Número de diagrama de alambrado Número de catálogo de Tolba 15 30 45 75 112.5 150 225 300 500 15 30 45 75 112.5 150 225 300 500 15 30 37.5 45 50 75 112.5 150 225 300 500 V44M31T15A V44M31T30A V44M31T45A V44M31T75A V44M31T012A V44M31T49A V44M31T22A V44M31T33A V44M31T55A V48M31T15A V48M31T30A V48M31T45A V48M31T75A V48M31T012A V48M31T49A V48M31T22A V48M31T33A V48M31T55A V48M28T15B V48M28T30K V48M28T37K V48M28T45K V48M28T50J V48M28T75J V48M28T12H V48M28T49K V48M28T22L V48M28T33K V48M28T55G DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 DT-3 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 25 30 1/8 30 1/8 39 3/8 39 3/8 46 1/2 56 56 75 25 30 1/8 30 1/8 39 3/8 39 3/8 46 1/2 56 56 75 25 30 1/8 30 1/8 30 1/8 39 3/8 39 3/8 39 3/8 46 1/2 56 56 75 20 1/8 20 1/8 20 1/8 26 1/8 26 1/8 26 31 1/4 31 1/4 44 1/2 20 1/8 20 1/8 20 1/8 26 1/8 26 1/8 26 31 1/4 31 1/4 44 1/2 20 1/8 20 1/8 20 1/8 26 1/8 26 1/8 26 1/8 26 1/8 26 31 1/4 31 1/4 44 1/2 14 1/8 14 1/8 14 1/8 19 1/8 19 1/8 20 1/8 24 1/8 24 1/8 36 14 1/8 14 1/8 14 1/8 19 1/8 19 1/8 20 1/8 24 1/8 24 1/8 36 14 1/8 14 1/8 14 1/8 14 1/8 19 1/8 19 1/8 19 1/8 20 1/8 24 1/4 24 1/4 38 152 230 310 480 600 760 1100 1300 2400 152 230 310 480 600 760 1100 1300 2400 152 239 310 310 480 480 600 760 1100 1300 2400 635 765 765 1000 1000 1181 1422 1422 1905 635 765 765 1000 1000 1181 1422 1422 1905 635 765 765 765 1000 1000 1000 1181 1422 1422 1905 511 511 511 664 664 660 794 794 1130 511 511 511 664 664 660 794 794 1130 511 511 511 511 663 663 663 660 793 793 1130 359 359 359 486 486 513 616 616 914 359 359 359 486 486 513 616 616 914 359 359 359 359 485 486 486 512 616 616 914 69 104 141 218 273 345 449 590 1089 69 104 141 218 273 345 449 590 1089 69 108 140 140 217 217 272 344 499 589 1088 909 910 912 914A 915A 916 917 918 919 909 910 912 914A 915A 916 917 918 919 909 910 911 912 913A 914A 915A 916 917 918 919 280J 280J 280J 280J 280J 280J 280J 280J 275F 280Z 280Z 280Z 280Z 280Z 280Z 280Z 280Z 275G 280B 280B 280B 280B 280B 280B 280B 280B 280B 280B 275B 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% 2-2.5% 4-2.5% WS30 WS31 WS31 WS32 WS32 WS33 WS34 WS34 WS34 WS30 WS31 WS31 WS32 WS32 WS33 WS34 00S34 00S35 WS30 WS31 WS31 WS31 WS32 WS32 WS32 WS33 WS34 WS34 WS35 Transformadores 440V Delta a 220Y/127V Estrella 480V Delta a 220Y/127V Estrella 480V Delta a 208Y/120V Estrella Catálogo Cap. KVA Tipo de Transformador WS11* 15 A 50 MONOFÁSICOS WS13 167 MONOFÁSICOS WS31* 7.5 A 45 TRIFÁSICOS WS33* 30 A 150 TRIFÁSICOS WS34 150 A 300 TRIFÁSICOS WS35 500 A 750 TRIFÁSICOS WS36 1000 TRIFÁSICOS Notas: 1) Requerir el número WS33 para WS10 2) Requerir el número WS11 para WS12 3) Requerir el número WS31 para WS30 TOLBA PARA CONVERSIÓN A NEMA 3R OO TRANSFORMADORES

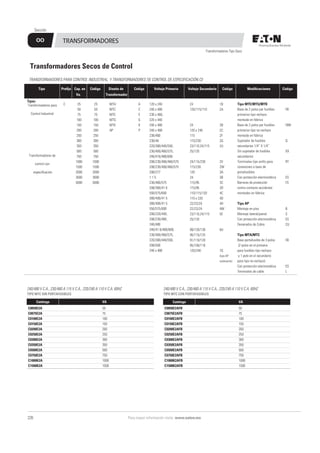

- 5. Para mayor informaciónvisite: www.eaton.mx 226 Sección TRANSFORMADORES PARA CONTROL INDUSTRIAL, Y TRANSFORMADORES DE CONTROL DE ESPECIFICACIÓN CE Tipos 25 50 75 100 150 200 250 300 350 500 750 1000 1500 2000 3000 5000 Transformadores para Control Industrial Transformadores de control con especificación C 25 50 75 100 150 200 250 300 350 500 750 1000 1500 2000 3000 5000 MTA MTC MTE MTG MTK AP A C E G K P Tipo Prefijo Cap. en Código Diseño de Código Voltaje Primario Voltaje Secundario Código Modificaciones Código Va. Transformador 120 x 240 240 x 480 230 x 460, 220 x 440 240 x 480 240 x 480 230/460 230/46 220/380/440/550, 230/400/460/575, 240/416/480/600 208/230/400/460/575 208/230/400/460/575 208/277 1 1 5 230/460/575 208/380/41 6 550/575/600 380/400/41 5 380/400/41 5 550/575/600 200/220/440, 208/230/460, 240/480 240/41 6/480/600, 230/400/460/575, 220/380/440/550, 208/500 240 x 480 24 120/115/110 24 120 x 240 115 115/230 23/110,24/115 25/120 24/115/230 115/230 120 24 115/95 115/95 110/115/120 110 x 220 22/23/24 22/23/24 23/110,24/115 25/120 99/120/130 95/115/125 91/110/120 85/100/110 120/240 1B 2A 2B 2C 2F 2G 2U 2V 2W 3A 3B 3C 3D 4C 4D 4H 4W 5E 6U 7G (tipo AP solamente) Tipo MTE/MTG/MTK Base de 2 polos par fusibles primarios tipo rechazo montada en fábrica Base de 2 polos par fusibles primarios tipo no-rechazo montada en fábrica Sujetador de fusibles secundarias 1/4” X 1/4” Sin sujetador de fusibles secundarios Terminales tipo anillo para conexiones a base de portafusibles Con protección electrostática Barreras de protección contra contacto accidental montadas en fábrica Tipo AP Montaje en piso Montaje lateral/pared Con protección electrostática Devanados de Cobre Tipo MTA/MTC Base portafusible de 3 polos (2 polos en el primario para fusibles tipo rechazo y 1 polo en el secundario para tipo no-rechazo) Con protección electrostática Terminales de cable. FB FBN Q XX RT ES FS B S ES CU FB ES L Transformadores Secos de Control Catálogo VA C0050E2A 50 C0075E2A 75 C0100E2A 100 C0150E2A 150 C0200E2A 200 C0250E2A 250 C0300E2A 300 C0350E2A 350 C0500E2A 500 C0750E2A 750 C1000K2A 1000 C1500K2A 1500 Catálogo VA C0050E2AFB 50 C0075E2AFB 75 C0100E2AFB 100 C0150E2AFB 150 C0200E2AFB 200 C0250E2AFB 250 C0300E2AFB 300 C0350E2AFB 350 C0500E2AFB 500 C0750E2AFB 750 C1000K2AFB 1000 C1500K2AFB 1500 240/480 V C.A., 230/460 A 115 V C.A., 220/240 A 110 V C.A. 60HZ TIPO MTC SIN PORTAFUSIBLES 240/480 V C.A., 230/460 A 115 V C.A., 220/240 A 110 V C.A. 60HZ TIPO MTC CON PORTAFUSIBLES Transformadores Tipo Seco OO TRANSFORMADORES
