Este documento presenta conceptos básicos de electrónica como resistencias, condensadores, diodos, fuentes de alimentación, transformadores, rectificadores, filtros, estabilizadores, transistores y sus aplicaciones en diferentes montajes como amplificadores de sonido, control de motores y sensores. Explica características y símbolos de componentes electrónicos clave así como conceptos de polarización y circuitos equivalentes de transistores.

1. Unidad Didáctica
Electrónica Básica
3º ESO

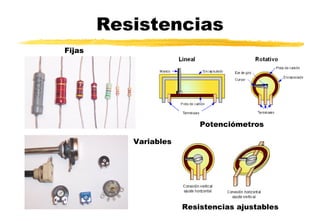

2. Resistencias
Potenciómetros
Resistencias ajustables
Fijas
Variables

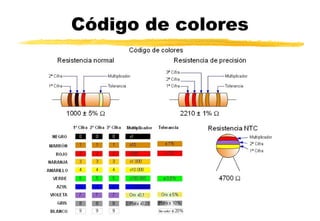

3. Código de colores

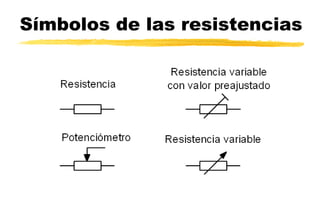

4. Símbolos de las resistencias

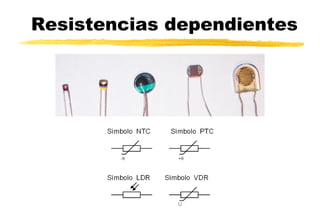

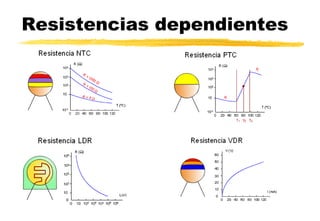

5. Resistencias dependientes

6. Resistencias dependientes

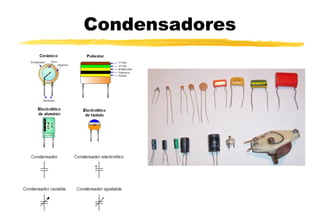

7. Condensadores

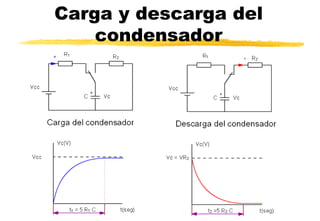

8. Carga y descarga del
condensador

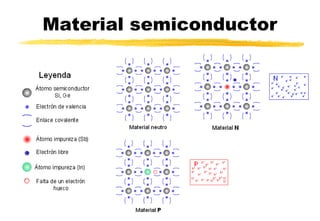

9. Material semiconductor

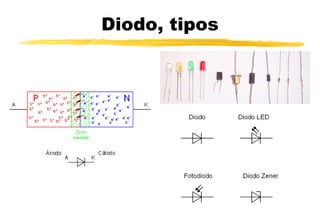

10. Diodo, tipos

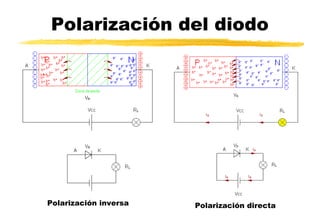

11. Polarización del diodo
Polarización inversa Polarización directa

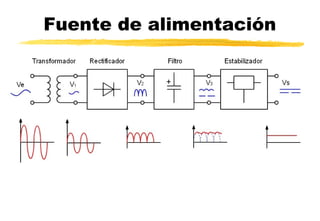

12. Fuente de alimentación

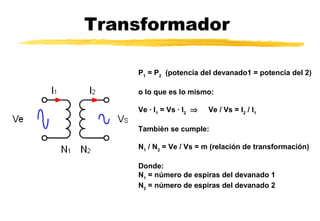

13. Transformador
P1
= P2
(potencia del devanado1 = potencia del 2)
o lo que es lo mismo:
Ve · I1
= Vs · I2
⇒ Ve / Vs = I2
/ I1
También se cumple:
N1
/ N2
= Ve / Vs = m (relación de transformación)
Donde:
N1
= número de espiras del devanado 1
N2
= número de espiras del devanado 2

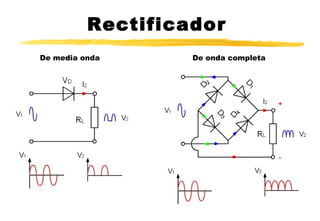

14. Rectificador
De media onda De onda completa

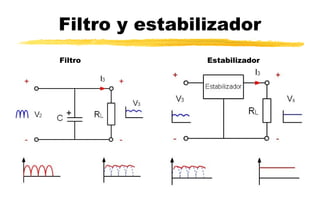

15. Filtro y estabilizador
Filtro Estabilizador

16. Fuente de alimentación real

17. Transistor, tipos y símbolos

18. Transistor, polarización,
circuitos equivalentes
Equivalente de diodos

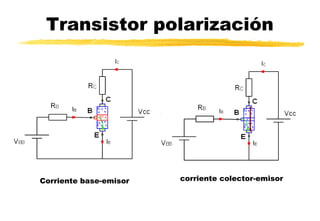

19. Transistor polarización
Corriente base-emisor corriente colector-emisor

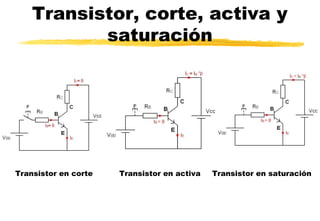

20. Transistor, corte, activa y
saturación
Transistor en corte Transistor en activa Transistor en saturación

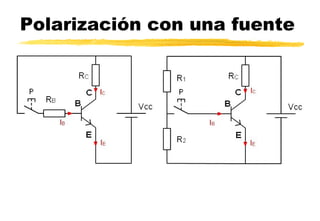

21. Polarización con una fuente

22. Montajes
Amplificador de sonido Control de velocidad de un motor

23. Montajes

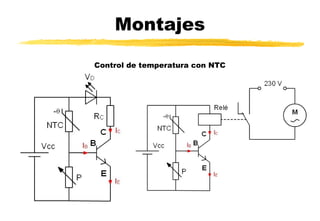

Control de temperatura con NTC

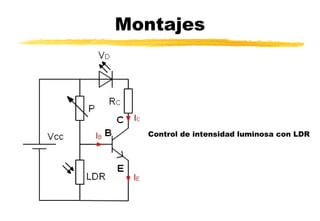

24. Montajes
Control de intensidad luminosa con LDR
