1. IES - ANDALGALA
PROFESORADO EN
EDUCACIÓN SECUNDARIA
EN

2. ELECTRÓNICA: Es la ciencia que estudia el
comportamiento de los materiales
semiconductores en los estados solido liquido
y gaseoso.
RESISTENCIAS O RESISTORES: son
componentes fabricados para ofrecer un valor
determinado de resistencia al paso de la
corriente eléctrica
SIMBOLOGÍA

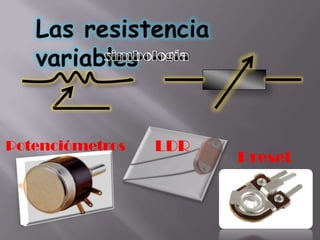

4. Potenciómetros LDR
Preset

6. Resistencias en series y paralelo
R1 R2
R3
R5 R4
RT= R1+R2+R3+R4+R5

7. R.PARALELO: Varias resistencias se encuentran
en paralelo cuando todos los principios se encuentran
conectados entre si y todos los finales entre si.
Las resistencias están sometidas a la misma tensión, el valor de
la resistencia total se calcula mediante la expresión:
R1 R2 R3 R4
1 1 1 1 1
RT R1 R2 R3 R4

8. Es un dispositivo sami conductor de estado solido generalmente
fabricado de silicio o germanio al que se le agregan impurezas, permite el
paso de la corriente en una sola dirección.
Se encuentran construidos de dos materiales, uno tipo N y el otro tipo P
El diodo posee 2 terminales siendo el (+ ) aquel conectado material tipo
P llamado ANODO y el terminal (– ) conectado al material tipo N llamado
CATODO.

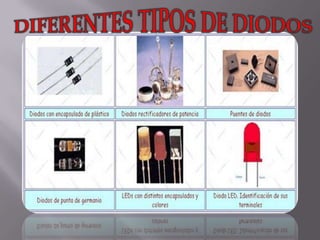

10. Cuando el terminal positivo de la fuente esta conectado al
material tipo P o ánodo del diodo , y el terminal negativo de
la fuente esta conectado al material tipo N o cátodo del
diodo diremos que se da una polarización directa y el diodo
conduce.

11. Cuando el terminal negativo de la fuente esta conectado al
material tipo P o ánodo y el positivo al N o cátodo y el diodo no
conduce

12. Es un diodo que polarizado inversamente se comporta
como un estabilizador de la tensión es decir mantiene la
tensión constante entre sus terminales.
Los encapsulado puede ser de plástico o metálico según
la potencia que tenga que disipar.
La aplicación de estos diodos se ve en los reguladores de
tensión y actúa como dispositivo de tensión constante
(pila).
Si se conecta en directa trabaja como un diodo normal

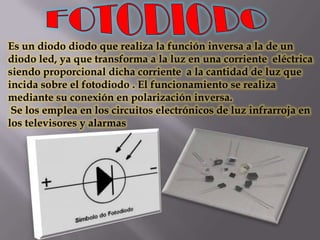

14. Es un diodo diodo que realiza la función inversa a la de un
diodo led, ya que transforma a la luz en una corriente eléctrica
siendo proporcional dicha corriente a la cantidad de luz que
incida sobre el fotodiodo . El funcionamiento se realiza
mediante su conexión en polarización inversa.
Se los emplea en los circuitos electrónicos de luz infrarroja en
los televisores y alarmas

15. Son conocidos como optoaisladores o dispositivos de
acoplamiento óptico. Basan su funcionamiento en el empleo
de un haz de radiación luminosa para pasar señales de un
circuito a otro sin conexión eléctrica.
Se compone de un diodo de un diodo led y un fototransistor.
La corriente de entrada es proporcional a la de salida .
Es un encapsulado de 4 patillas .

16. E s un componente de tres terminales. Un transistor esta
compuesto de transistores bipolares.
Son empleados como amplificadores, oscilador, interruptor.
Los terminales del diodo se llaman :
Emisor: es uno de los terminales del extremo, es la encargada de
producir lo electrones.
Base: es el terminal central diseñada para permitir el paso de
los (e)
Colector: es uno de los terminales de los extremos diseñado
para recibir los e que salen del emisor y pasan por la base.
