Este documento describe diferentes tipos de diagramas utilizados para analizar procesos y datos. El diagrama de causa-efecto, también llamado diagrama de espina de pez, facilita el análisis de problemas y sus soluciones analizando las relaciones entre variables. El histograma de frecuencia representa datos continuos mediante barras para obtener una visión general de la distribución, mientras que el diagrama de flujo muestra los pasos de un proceso o algoritmo mediante símbolos y flechas.

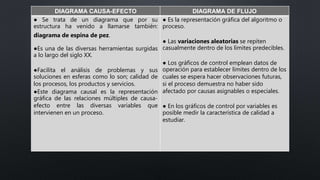

2. DIAGRAMA CAUSA-EFECTO DIAGRAMA DE FLUJO
● Se trata de un diagrama que por su
estructura ha venido a llamarse también:
diagrama de espina de pez.
●Es una de las diversas herramientas surgidas
a lo largo del siglo XX.
●Facilita el análisis de problemas y sus
soluciones en esferas como lo son; calidad de
los procesos, los productos y servicios.
●Este diagrama causal es la representación
gráfica de las relaciones múltiples de causa-
efecto entre las diversas variables que
intervienen en un proceso.
● Es la representación gráfica del algoritmo o
proceso.
● Las variaciones aleatorias se repiten
casualmente dentro de los límites predecibles.
● Los gráficos de control emplean datos de
operación para establecer límites dentro de los
cuales se espera hacer observaciones futuras,
si el proceso demuestra no haber sido
afectado por causas asignables o especiales.
● En los gráficos de control por variables es
posible medir la característica de calidad a
estudiar.

3. HISTOGRAMA DE FRECUENCIA GRAFICO DE CONTROL
● Es una representación gráfica de una
variable en forma de barras, donde la
superficie de cada barra es proporcional a la
frecuencia de los valores representados.
●Sirven para obtener una "primera vista"
general, o panorama, de la distribución de la
población, o de la muestra, respecto a una
característica, cuantitativa y continua.
●Se utilizan para relacionar variables
cuantitativas continuas. Para variables
cuantitativas discretas las barras se dibujan
separadas y el gráfico se llama diagrama de
frecuencias.
●Los histogramas son más frecuentes en
ciencias sociales, humanas y económicas que
en ciencias naturales y exactas. Y permite la
comparación de los resultados de un proceso.
● sirven para poder analizar el
comportamiento de los diferentes procesos y
poder prever posibles fallos de producción
mediante métodos estadísticos.
● Se utiliza en disciplinas como programación,
economía, procesos industriales y psicología
cognitiva.
● Es un diagrama de actividades que
representa los flujos de trabajo paso a paso de
negocio y operacionales de los componentes
en un sistema. Un diagrama de actividades
muestra el flujo de control general.
● Estos diagramas utilizan símbolos con
significados definidos que representan los
pasos del algoritmo, y representan el flujo de
ejecución mediante flechas que conectan los
puntos de inicio y de fin del proceso.
