Curso programacion micro oplcs unitronics jazz
El documento es un curso introductorio sobre la programación de micro-PLCs Jazz de Unitronics, que abarca conceptos básicos como la definición de OPLC, entradas y salidas, y programación en lenguaje Ladder. Se presentan ejemplos prácticos de programación, así como las funciones del micro-PLC, incluyendo temporizadores, operaciones matemáticas y control PID. También se detalla la comunicación y configuración del dispositivo, destacando las ventajas del uso de PLCs en automatización industrial.
Más contenido relacionado
Similar a Curso programacion micro oplcs unitronics jazz
Curso programacion micro oplcs unitronics jazz
- 1. CURSO DE INTRODUCCIÓNA LA PROGRAMACIÓN DE MicroOPLCs José Ignacio Redondo - Ingeniero Técnico Industrial - SIDE, S.A. Nuevas Oportunidades en Automatización con el nuevo Jazz 2 = MicroPLC + HMI Junio 2013 – Navalmoral de la Mata

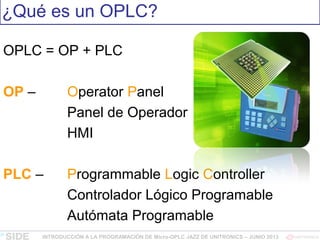

- 2. ¿Qué es unOPLC? OPLC = OP + PLC OP – Operator Panel Panel de Operador HMI PLC – Programmable Logic Controller Controlador Lógico Programable Autómata Programable INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 3. HMI – Panelde Operador Pantalla LCD Visualización de Datos Mensajes Informativos Teclado Introducción de datos Funciones Asignadas INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 4. PLC – AutómataProgramable CPU ENTRADAS SALIDAS INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 5. Ciclo de SCAN INTRODUCCIÓNA LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013

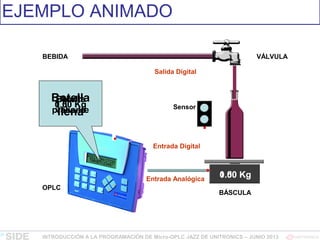

- 6. EJEMPLO ANIMADO VÁLVULABEBIDA Sensor 0.00 Kg EntradaDigital BÁSCULA Entrada Analógica Botella presente Abrir válvula Salida Digital 1.50 Kg1.00 Kg0.50 Kg 0.50 Kg1.00 Kg1.50 Kg0.00 Kg Botella llena OPLC INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 7. Entradas y Salidas ENTRADAS DIGITALES(Sí-No Todo-Nada 0-1) PNP – Se activan con 24Vcc NPN – Se activan con 0Vcc ANALÓGICAS (Cualquier Valor Entero) Tensión 0-10Vcc Corriente 4-20mA Temperatura SALIDAS DIGITALES Por Transistor PNP Por Relé ANALÓGICAS Tensión 0-10Vcc Corriente 4-20mA INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 8. Señales Analógicas Rango de0-10 Vcc Resolución 10 bit 210 = 1024 puntos de resolución 10V/1024=0.01V por punto 0 - 1023 puntos equivalen a 0 – 10V Rango de 0-20 mA Resolución 10 bit 210 = 1024 puntos de resolución 20mA/1024 = 0.02mA por punto 0 - 1023 puntos equivalen a 0 – 20mA Rango de 4-20 mA Resolución 10 bit 210 = 1024 puntos de resolución 20mA/1024 = 0.02mA por punto 204 - 1023 puntos equivalen a 4 – 20mA Método de Aproximación Sucesiva INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 9. HSC – Contadorde Alta Velocidad COUNTER Contador de los pulsos en la entrada FRECUENCY Medida de la frecuencia al a que entran los pulsos INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 10. Operandos: Bits yEnteros BITS ( 0 o 1) I (Input) – Entrada O (Output) – Salida MB (Memory Bit) – Bit de Memoria SB ( System Bit) – Bit de Sistema T (Timer) – Temporizador ENTEROS (-32768 a 32767) MI (Memory Integer) – Entero de Memoria SI (System Integer) – Entero de Sistema # (Constant) – Constante INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013

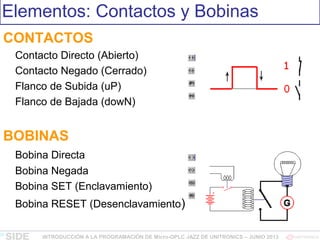

- 11. Elementos: Contactos yBobinas CONTACTOS Contacto Directo (Abierto) Contacto Negado (Cerrado) Flanco de Subida (uP) Flanco de Bajada (dowN) BOBINAS Bobina Directa Bobina Negada Bobina SET (Enclavamiento) Bobina RESET (Desenclavamiento) INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 12. Ladder – Ejemplode Funcionamiento INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 13. Ladder – Esquemade Contactos CONTACTOS BOBINAS REDES Lectura del Programa LecturadelPrograma CONTACTOSCONTACTOS INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 14. Programación Básica enLadder CONTACTOS EN SERIE Si se cumplen todas las condiciones se activa la salida. CONTACTOS EN PARALELO Si se cumple una cualquiera de las condiciones se activa la salida. INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 15. Temporizadores 1 - Seactiva la bobina del Temporizador 2 – Cuenta el tiempo del Temporizador 3 - Se activan los contactos del Temporizador INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 16. Ventajas del usode un PLC Reducción de Materiales Modificaciones sin recablear Mínimo espacio en cuadro Menor tiempo en obra Equipo útil para otra máquina INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 17. Micro-OPLC JAZZ Puerto decomunicaciones RS232 o RS485 Display de 2 filas de 16 caracteres Hasta 60 pantallas disponibles Teclado completo INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 18. Micro-OPLC JAZZ ModelosDisponibles INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 19. Micro-OPLC JAZZ 2Nuevos Modelos JZ20-R10 6 entradas, 4 salidas relé JZ20-R16 6 entradas, 6 salidas relé 2 digitales o analógicas 10V 12 bit 2 analógicas 4-20mA 12 bit JZ20-R31 16 entradas, 11 salidas relé 2 digitales o analógicas 10V 12 bit 2 analógicas 4-20mA 12 bit 30x veces más rápido 2x veces la memoria MiniUSB integrado para programación INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 20. Cable de ProgramaciónJazz2 Controlador -> PLC Ajustes INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013

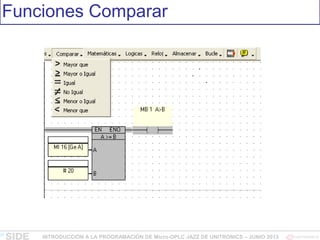

- 21. Funciones Comparar INTRODUCCIÓN ALA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 22. Funciones Matemáticas SUMA RESTA MULTIPLICACIÓN DIVISIÓN INTRODUCCIÓN ALA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 23. Funciones de Reloj RTC- Reloj en Tiempo Real con Batería Funciones Directas: Hora-Día de la Semana-Día del Mes-Mes-Año Funciones Indirectas: Las Mismas y Modificables por Pantalla HMI INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 24. Funciones Almacenar Almacenar Directo Mueveel valor A (MI, SI o Constante) a B (MI o SI) Almacenar Indirecto Mueve el valor A a la dirección indicada en B INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 25. PID Control Proporcional IntegralDerivativo INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 26. Envío y Recepciónde SMS INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 27. Configuración Ethernet enel Jazz2 Navegación por el Proyecto -> Ethernet Configuration INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 28. HMI – Displaysy Saltos entre Pantalla INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013

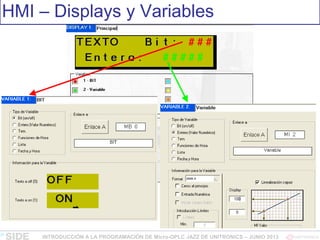

- 29. HMI – Displaysy Variables INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 30. Diagramas de Flujo- Elementos INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 31. Diagramas de Flujo- Funcionamiento INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 32. Diagramas de Flujo- Ejemplo INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 33. Grafcet INTRODUCCIÓN A LAPROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 34. Estandar Industrial IEC-61131-3 ST– Texto Estructurado IL – Lista de Instrucciones FBD – Diagrama de Bloques Función SFC – Bloques Función Secuenciales LD - LADDER INTRODUCCIÓN A LA PROGRAMACIÓN DE Micro-OPLC JAZZ DE UNITRONICS – JUNIO 2013
- 35. Toda la FamiliaUNITRONICS ¡Cualquier proyecto a su alcance!
