1. MODULOS SIMONVIS Descripción e Instalación

2. Ref : 81025-39 Entrada 230Vac - 50/60Hz Salida : 24 Vdc - 3A Protegido contra sobretensiones Dimensión : 144 mm / 8 módulos Módulo de alimentación 72W ¿QUE ELEMENTOS TIENE?

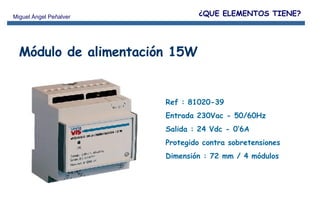

3. Ref : 81020-39 Entrada 230Vac - 50/60Hz Salida : 24 Vdc - 0’6A Protegido contra sobretensiones Dimensión : 72 mm / 4 módulos Módulo de alimentación 15W ¿QUE ELEMENTOS TIENE?

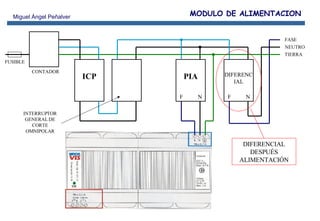

4. PIA DIFERENCIAL F F N N ICP CONTADOR FUSIBLE INTERRUPTOR GENERAL DE CORTE OMNIPOLAR DIFERENCIAL DESPUÉS ALIMENTACIÓN FASE NEUTRO TIERRA MODULO DE ALIMENTACION

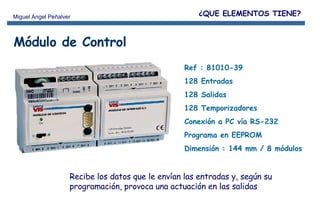

5. Ref : 81010-39 128 Entradas 128 Salidas 128 Temporizadores Conexión a PC vía RS-232 Programa en EEPROM Dimensión : 144 mm / 8 módulos Módulo de Control Recibe los datos que le envían las entradas y, según su programación, provoca una actuación en las salidas ¿QUE ELEMENTOS TIENE?

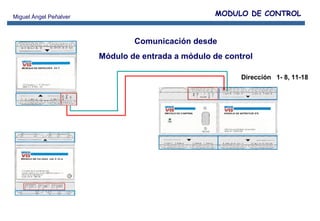

6. Dirección 1- 8, 11-18 Comunicación desde Módulo de entrada a módulo de control MODULO DE CONTROL

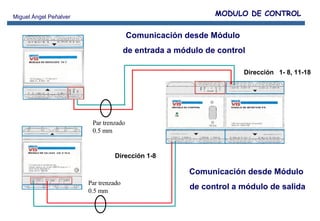

7. Comunicación desde Módulo de entrada a módulo de control Par trenzado 0.5 mm Comunicación desde Módulo de control a módulo de salida Par trenzado 0.5 mm Dirección 1-8 MODULO DE CONTROL Dirección 1- 8, 11-18

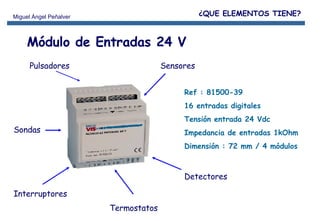

8. Ref : 81500-39 16 entradas digitales Tensión entrada 24 Vdc Impedancia de entradas 1kOhm Dimensión : 72 mm / 4 módulos Módulo de Entradas 24 V Pulsadores Interruptores Termostatos Detectores Sensores Sondas ¿QUE ELEMENTOS TIENE?

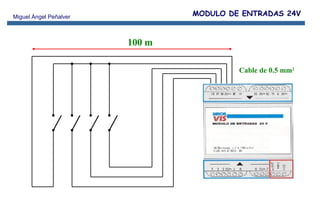

9. 100 m Cable de 0.5 mm 2 MODULO DE ENTRADAS 24V

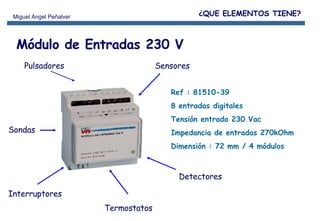

10. Ref : 81510-39 8 entradas digitales Tensión entrada 230 Vac Impedancia de entradas 270kOhm Dimensión : 72 mm / 4 módulos Módulo de Entradas 230 V Pulsadores Sensores Sondas Interruptores Termostatos Detectores ¿QUE ELEMENTOS TIENE?

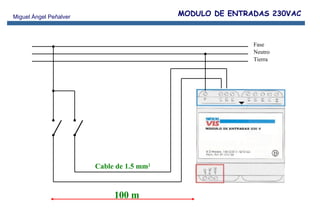

11. 100 m Cable de 1.5 mm 2 Fase Neutro Tierra MODULO DE ENTRADAS 230VAC

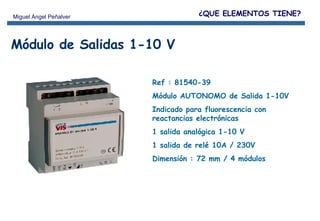

12. Ref : 81540-39 Módulo AUTONOMO de Salida 1-10V Indicado para fluorescencia con reactancias electrónicas 1 salida analógica 1-10 V 1 salida de relé 10A / 230V Dimensión : 72 mm / 4 módulos Módulo de Salidas 1-10 V ¿QUE ELEMENTOS TIENE?

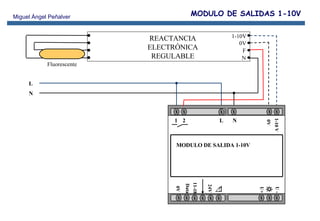

13. L N 1 2 MODULO DE SALIDA 1-10V 0V 1-10 V 0V Data 11-18 24V U+ U - L N REACTANCIA ELECTRÓNICA REGULABLE 1-10V 0V F N Fluorescente MODULO DE SALIDAS 1-10V

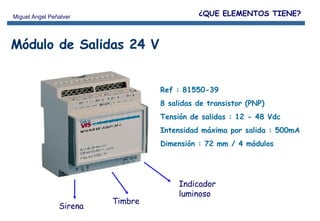

14. Ref : 81550-39 8 salidas de transistor (PNP) Tensión de salidas : 12 - 48 Vdc Intensidad máxima por salida : 500mA Dimensión : 72 mm / 4 módulos Módulo de Salidas 24 V ¿QUE ELEMENTOS TIENE? Timbre Sirena Indicador luminoso

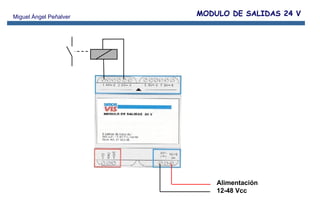

15. MODULO DE SALIDAS 24 V Alimentación 12-48 Vcc

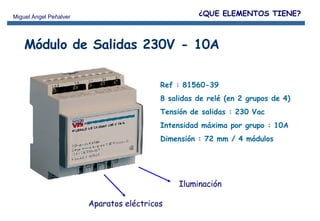

16. Ref : 81560-39 8 salidas de relé (en 2 grupos de 4) Tensión de salidas : 230 Vac Intensidad máxima por grupo : 10A Dimensión : 72 mm / 4 módulos Módulo de Salidas 230V - 10A Iluminación Aparatos eléctricos ¿QUE ELEMENTOS TIENE?

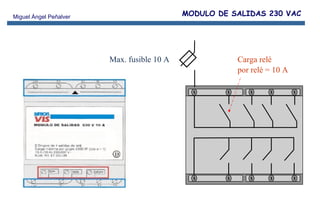

17. Max. fusible 10 A Carga relé por relé = 10 A MODULO DE SALIDAS 230 VAC

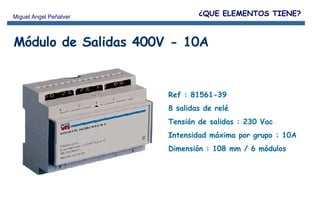

18. Módulo de Salidas 400V - 10A Ref : 81561-39 8 salidas de relé Tensión de salidas : 230 Vac Intensidad máxima por grupo : 10A Dimensión : 108 mm / 6 módulos ¿QUE ELEMENTOS TIENE?

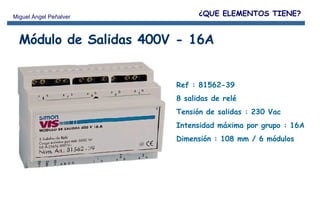

19. Módulo de Salidas 400V - 16A Ref : 81562-39 8 salidas de relé Tensión de salidas : 230 Vac Intensidad máxima por grupo : 16A Dimensión : 108 mm / 6 módulos ¿QUE ELEMENTOS TIENE?

20. 8 7 6 5 4 1 2 3 24 V= DATA 0 V= Max. fusible 10 ó 16A, respectivamente Carga relé por relé = 10 ó 16A MODULO DE SALIDAS 400V

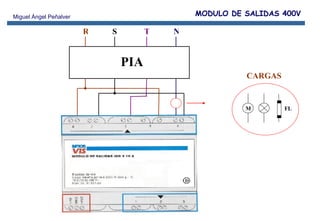

21. PIA R S T N 4 CARGAS M FL MODULO DE SALIDAS 400V

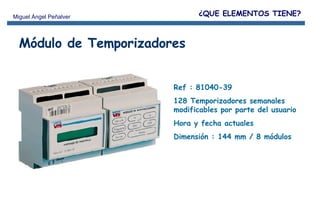

22. Módulo de Temporizadores Ref : 81040-39 128 Temporizadores semanales modificables por parte del usuario Hora y fecha actuales Dimensión : 144 mm / 8 módulos ¿QUE ELEMENTOS TIENE?

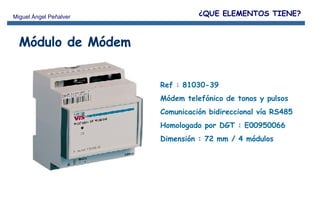

23. Módulo de Módem Ref : 81030-39 Módem telefónico de tonos y pulsos Comunicación bidireccional vía RS485 Homologado por DGT : E00950066 Dimensión : 72 mm / 4 módulos ¿QUE ELEMENTOS TIENE?

24. Comunicación RS485 MODULO TEMPORIZADORES Y MODEM

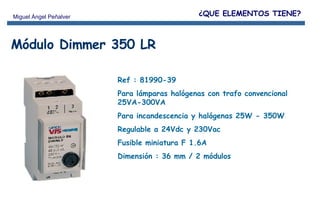

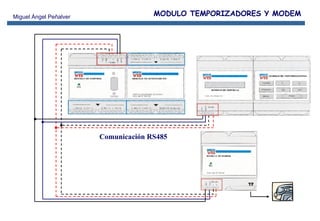

25. Módulo Dimmer 350 LR Ref : 81990-39 Para lámparas halógenas con trafo convencional 25VA-300VA Para incandescencia y halógenas 25W - 350W Regulable a 24Vdc y 230Vac Fusible miniatura F 1.6A Dimensión : 36 mm / 2 módulos ¿QUE ELEMENTOS TIENE?

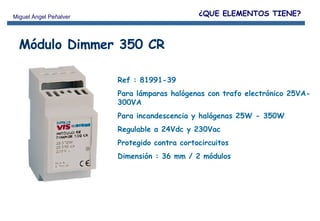

26. Módulo Dimmer 350 CR Ref : 81991-39 Para lámparas halógenas con trafo electrónico 25VA-300VA Para incandescencia y halógenas 25W - 350W Regulable a 24Vdc y 230Vac Protegido contra cortocircuitos Dimensión : 36 mm / 2 módulos ¿QUE ELEMENTOS TIENE?

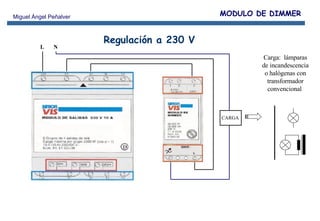

27. CARGA L N Carga: lámparas de incandescencia o halógenas con transformador convencional MODULO DE DIMMER Regulación a 230 V

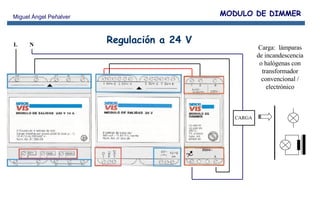

28. CARGA L N Carga: lámparas de incandescencia o halógenas con transformador convencional / electrónico MODULO DE DIMMER Regulación a 24 V

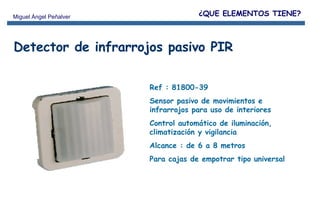

29. Detector de infrarrojos pasivo PIR Ref : 81800-39 Sensor pasivo de movimientos e infrarrojos para uso de interiores Control automático de iluminación, climatización y vigilancia Alcance : de 6 a 8 metros Para cajas de empotrar tipo universal ¿QUE ELEMENTOS TIENE?

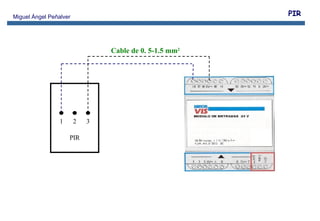

30. PIR 1 2 3 PIR Cable de 0. 5-1.5 mm 2

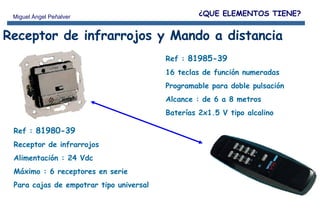

31. Receptor de infrarrojos y Mando a distancia Ref : 81980-39 Receptor de infrarrojos Alimentación : 24 Vdc Máximo : 6 receptores en serie Para cajas de empotrar tipo universal Ref : 81985-39 16 teclas de función numeradas Programable para doble pulsación Alcance : de 6 a 8 metros Baterías 2x1.5 V tipo alcalino ¿QUE ELEMENTOS TIENE?

32. Receptor IR MANDO INFRARROJO Entradas 1-8, 11-18 0V 24V 24 V 0 V RECEPTOR IR Cable de 0.5 mm 2

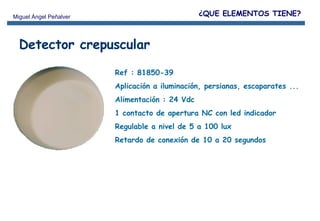

33. Detector crepuscular Ref : 81850-39 Aplicación a iluminación, persianas, escaparates ... Alimentación : 24 Vdc 1 contacto de apertura NC con led indicador Regulable a nivel de 5 a 100 lux Retardo de conexión de 10 a 20 segundos ¿QUE ELEMENTOS TIENE?

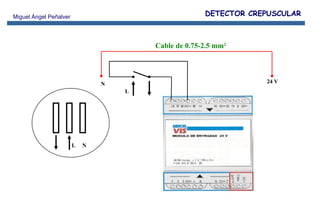

34. DETECTOR CREPUSCULAR 24 V N L L N Cable de 0.75-2.5 mm 2

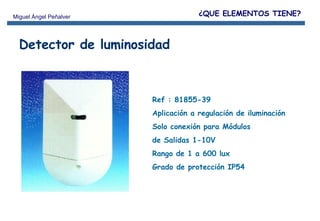

35. Ref : 81855-39 Aplicación a regulación de iluminación Solo conexión para Módulos de Salidas 1-10V Rango de 1 a 600 lux Grado de protección IP54 Detector de luminosidad ¿QUE ELEMENTOS TIENE?

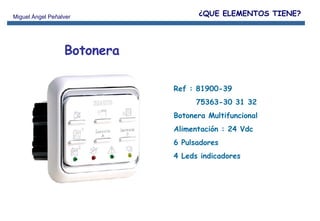

36. Botonera Ref : 81900-39 75363-30 31 32 Botonera Multifuncional Alimentación : 24 Vdc 6 Pulsadores 4 Leds indicadores ¿QUE ELEMENTOS TIENE?

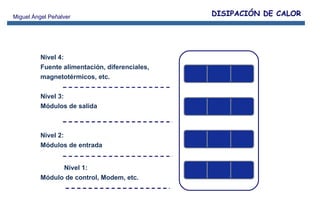

37. Nivel 4: Fuente alimentación, diferenciales, magnetotérmicos, etc. Nivel 3: Módulos de salida Nivel 2: Módulos de entrada Nivel 1: Módulo de control, Modem, etc. DISIPACIÓN DE CALOR

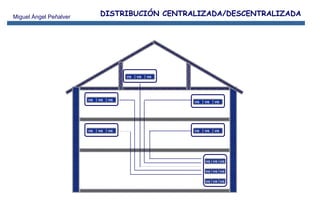

38. VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS VIS DISTRIBUCIÓN CENTRALIZADA/DESCENTRALIZADA
