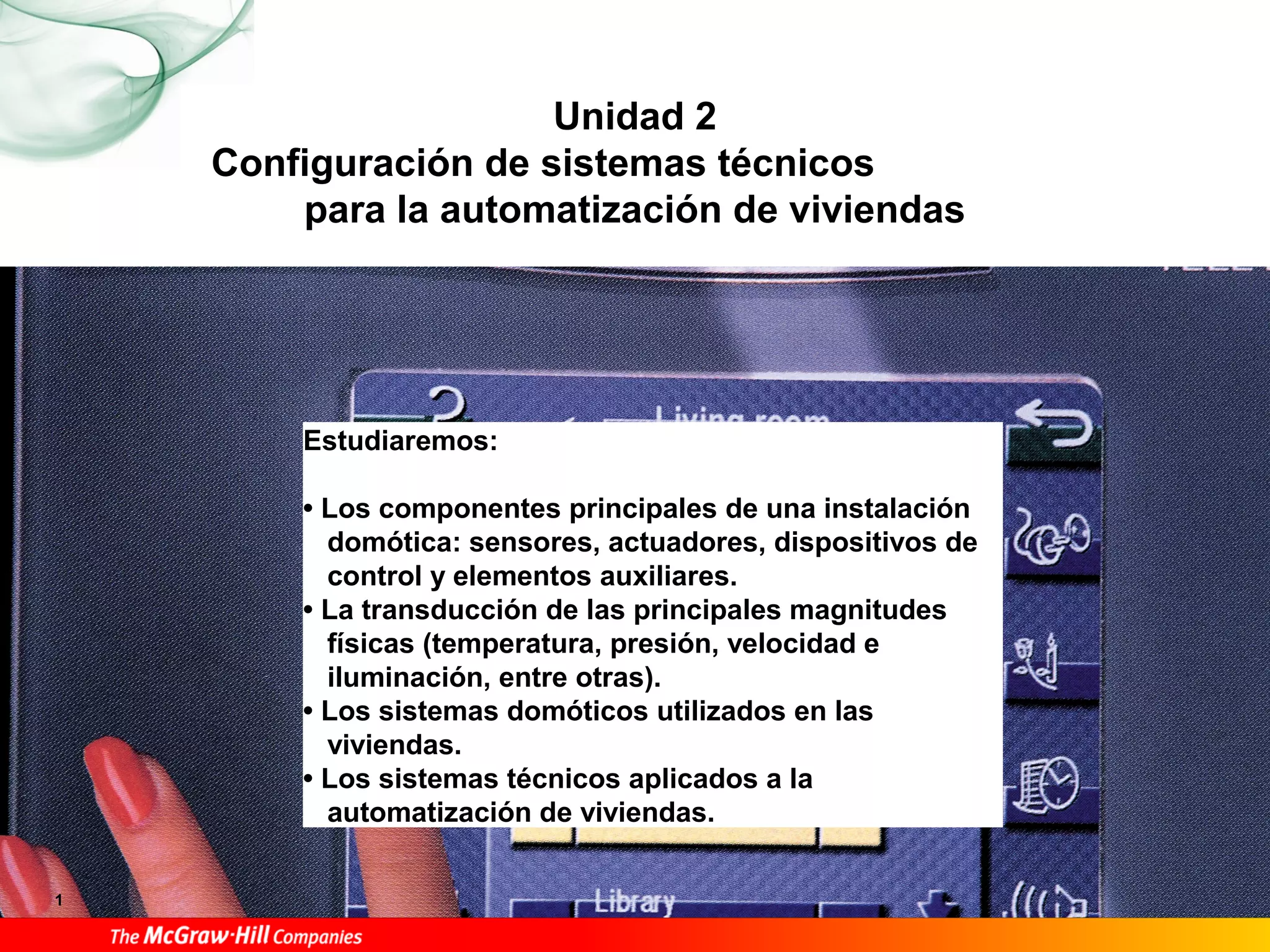

1. 2 Configuración de sistemas técnicos
Unidad 2
para la automatización de viviendas
Configuración de sistemas técnicos
para la automatización de viviendas
Estudiaremos:
• Los componentes principales de una instalación
domótica: sensores, actuadores, dispositivos de
control y elementos auxiliares.
• La transducción de las principales magnitudes
físicas (temperatura, presión, velocidad e
iluminación, entre otras).
• Los sistemas domóticos utilizados en las
viviendas.
• Los sistemas técnicos aplicados a la
automatización de viviendas.
1
2. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Sistema de control
Elementos fundamentales
de las instalaciones Sensores y actuadores
domóticas
Red de control
2
3. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Son los dispositivos encargados de gestionar todas las
funciones que los usuarios deseen implantar en la vivienda.
Sus componentes son: unidad de
Funcionamiento control (CPU), memorias RAM, ROM y
EEPROM, periféricos de entrada y
Sistemas de salida, módulos de transmisión y
control recepción y fuente de alimentación.
Sistemas de control centralizado
Arquitectur Sistemas de control descentralizado
a
Sistemas de control distribuido
3
4. 2 Configuración de sistemas técnicos
para la automatización de viviendas
La unidad de control procesa la información recibida de los
sensores y, en función de la programación diseñada por el
usuario, da las órdenes a los actuadores.
Sistemas de
control Estructur
centralizado a:
Ventajas e inconvenientes:
4
5. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Disponen de tantos controladores o nodos como elementos se
conecten a la red. Para ello cada componente está dotado de
una unidad de control que a su vez tiene capacidad de
procesamiento y comunicación.
Sistemas de
control
descentralizado Estructur
a:
Ventajas
e
incon-
veniente
s:
5
6. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Combina las dos topologías anteriores (centralizado y
descentralizado), y dispone de varios controladores o
unidades de control próximas a los elementos que se deben
controlar.
Sistemas de
control Estructur
distribuido a:
Ventajas
e
incon-
veniente
s:
6
7. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Los sensores son dispositivos de entrada que utiliza el
sistema de control para captar las señales externas al
sistema y actuar en función del proceso que esté
establecido.
Sensores y Componente
actuadores s:
Según la señal de salida, los sensores pueden ser
analógicos, digitales y todo-nada.
Los actuadores son dispositivos de salida que
utiliza el sistema de control para modificar el
estado de la salida y actuar sobre determinados
equipos e instalaciones. Los más empleados son
los relés, los contactores, las electroválvulas, etc.
7
8. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Redes domésticas La topología de la red se refiere al modo de
interconectar los equipos y los sistemas conectados a
ella, así como la forma que adoptan.
Red en estrella
Topología
Red en anillo
Red en bus. Bus es
el medio de
comunicación por el
que circula toda la
información entre
8 los componentes de
la red.
9. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Redes domésticas Son el soporte físico por el que se transmite la
información (voz, datos e imagen) entre los diferentes
terminales o dispositivos de la vivienda o edificio.
• Topología que soporta.
Características a • Velocidad de transmisión.
tener en cuenta al • Ancho de banda que puede
elegir el medio transmitir.
• Influencia a las interferencias.
• Fiabilidad y vulnerabilidad.
• Economía y facilidad de
Medios de instalación.
Cable de pares trenzados
transmisión
Cable de pares UTP
Cable de pares STP
Transmisión
por Cable coaxial
conductores
Fibra óptica
Tipo
Infrarrojos
s
Transmisión
sin Radiofrecuencia (RF)
9
conductores
10. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Redes domésticas Conjunto de normas que establecen el formato de las
órdenes o paquetes de información entre los
dispositivos que se van a comunicar, con el objetivo de
facilitar la transferencia de información.
Protocolos
de Privados o
comunicació patentados
n
Tipos Abiertos
Abiertos
normalizados o
estándar
10
11. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Redes domésticas
• Permite la transmisión sin
colisiones.
Acceso aleatorio • El componente bus con la
CSMA/CA prioridad más baja se mantiene a
la escucha de la red, espera el
final de la transmisión del
telegrama y transmite sus datos.
Procedimient
os de acceso
a la red • Este procedimiento se basa en la
circulación por la red de una
Acceso por paso señal, que se denomina testigo.
de testigo • Cuando un nodo desea transmitir,
el testigo deja de emitir, lo que le
permite enviar el mensaje.
11
12. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Sistemas domóticos empleados en las viviendas
Se han creado nuevos sistemas técnicos específicos para
aplicar en el entorno de las viviendas y edificios, que
modifican o actualizan la instalación eléctrica tradicional.
Las principales iniciativas domóticas mundiales
son:
12
13. 2 Configuración de sistemas técnicos
para la automatización de viviendas
Sistemas domóticos empleados en las viviendas
Han sido desarrollados por una empresa, por lo que en una
Sistemas instalación solo pueden conectarse componentes de este
propietarios sistema.
Pueden ser desarrollados por distintas empresas, lo que
Sistemas permite montar componentes de diferentes fabricantes.
abiertos o En ocasiones, estos sistemas son reconocidos por
estándares organismos normalizados, en cuyo caso se denominan
sistemas
normalizados.
Basados en autómatas programables o
controladores
Resumen de Basados en corrientes portadoras
los
principales Basados en bus de campo
sistemas
domóticos Inalámbricos
13
