El documento describe las principales topologías de sistemas domóticos: bus, estrella, corrientes portadoras y radiofrecuencia. Explica que los sistemas de corrientes portadoras y radiofrecuencia usan la instalación eléctrica o transmisión inalámbrica para comunicar elementos como emisores y receptores, mientras que los sistemas bus y estrella usan cableado dedicado para conectar una unidad central con módulos periféricos. También resume algunos factores a considerar para cada topología como número de elementos, interferencias y compat

1. SISTEMAS DOMÓTICOS

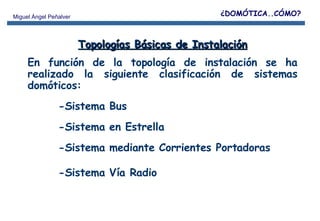

2. Topologías Básicas de Instalación En función de la topología de instalación se ha realizado la siguiente clasificación de sistemas domóticos: -Sistema Bus -Sistema en Estrella -Sistema mediante Corrientes Portadoras -Sistema Vía Radio ¿DOMÓTICA..CÓMO?

3. Sistema mediante Corrientes Portadoras - Los elementos básicos son: emisores (envían las órdenes que deben ser ejecutadas), receptores (reaccionan a las órdenes recibidas y son específicos para cada función a realizar) y controladores (tienen el control global de todos los receptores de la instalación). -Utilizan la instalación eléctrica convencional como soporte físico para la comunicación entre los componentes del sistema. ¿DOMÓTICA..CÓMO?

4. Interface Instalación Eléctrica Corrientes Portadoras Interface ¿DOMÓTICA..CÓMO?

5. ¿DOMÓTICA..CÓMO? Corrientes Portadoras Cosas que se tiene que tener en cuenta antes de la instalación - Número máximo de elementos a conectar - Posibilidad de interferencias - Gama de productos compatibles - Potencia máxima de los actuadores

6. ¿DOMÓTICA..CÓMO? Sistema Vía Radio - Los elementos básicos son: Emisores (envían las órdenes que deben ser ejecutadas) y Receptores (reaccionan a las órdenes enviadas, son específicos para cada función a realizar). -Se comunican mediante RadioFrecuencia. No necesitan cableado.

7. ¿DOMÓTICA..CÓMO? Transmisor RF o IR Receptor Rf o IR Transmisión por Aire Vía Radio

8. ¿DOMÓTICA..CÓMO? Control vía Radio Cosas que se tiene que tener en cuenta antes de la instalación - Número máximo de elementos a conectar - Posibilidad de interferencias - Duración de las baterías - Frecuencia utilizada

9. Sistema Bus -Los elementos que configuran una instalación Bus son: Fuente de alimentación, Bobina, Sensores, Actuadores y Acopladores. - Cada elemento es capaz de emitir, recibir y procesar información -Los componentes se van agrupando en líneas, con un máximo de 64 elementos/línea. Cada 12 líneas en paralelo forman un campo o zona funcional, pudiéndose organizar hasta 15 zonas funcionales unidas mediante una línea de zonas, es decir, un máximo de 11520 componentes. ¿DOMÓTICA..CÓMO?

10. ¿DOMÓTICA..CÓMO? Datos Alimentación 24V Receptor Actuador BUS

11. ¿DOMÓTICA..CÓMO? Sistema BUS Cosas que se tiene que tener en cuenta antes de la instalación - Arquitectura del cableado - Diferentes protocolos de comunicación - Gama de productos compatibles con la comunicación - Acepta señales digitales y analógicas - Sistema de precio elevado

12. Sistema en Estrella -Los elementos que configuran una instalación en Estrella son: Fuente de alimentación, Unidad Central y Módulos Periféricos. -Los módulos periféricos se comunican con la Unidad Central. La Unidad Central gestiona el sistema de acuerdo con una configuración predeterminada o con una programación específica. ¿DOMÓTICA..CÓMO?

13. Módulo Periférico Módulo Periférico Unidad Central Instalación estrella ¿DOMÓTICA..CÓMO?
