El modelo E-R permite representar gráficamente los datos de una base de datos mediante entidades, relaciones y atributos. Las entidades representan objetos del mundo real y pueden ser fuertes o débiles. Los atributos son características de las entidades y pueden ser simples, compuestos, monovaluados o multivaluados. Las relaciones muestran asociaciones entre entidades y se representan como rombos.

1. MODELO E-R

2. ¿Cómo surge y que es? fue propuesto por Peter P. Chen entre los años 1976‑1977. Es un modelo que permite representar los datos de una base de datos de forma gráfica a través de entidades, relaciones (vínculos) y atributos

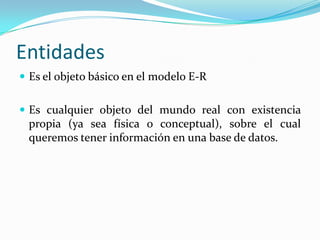

3. Entidades Es el objeto básico en el modelo E-R Es cualquier objeto del mundo real con existencia propia (ya sea física o conceptual), sobre el cual queremos tener información en una base de datos.

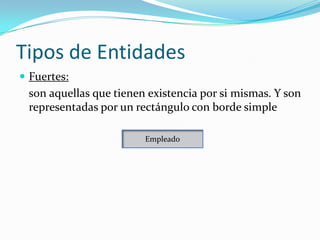

4. Tipos de Entidades Fuertes: son aquellas que tienen existencia por si mismas. Y son representadas por un rectángulo con borde simple Empleado

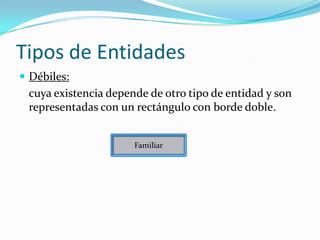

5. Tipos de Entidades Débiles: cuya existencia depende de otro tipo de entidad y son representadas con un rectángulo con borde doble. Familiar

6. Atributos Las características especificas de una entidad son llamadas atributos Al conjunto de valores que puede tomar un atributo se le llama dominiodel atributo. Simbología: Nom_emp

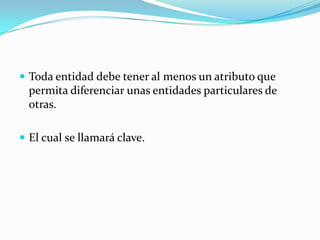

7. Toda entidad debe tener al menos un atributo que permita diferenciar unas entidades particulares de otras. El cual se llamará clave.

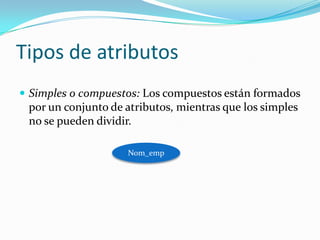

8. Tipos de atributos Simples o compuestos: Los compuestos están formados por un conjunto de atributos, mientras que los simples no se pueden dividir. Nom_emp

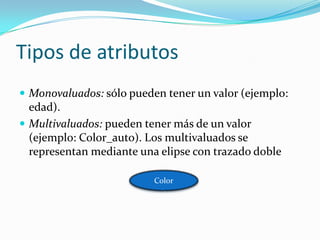

9. Tipos de atributos Monovaluados:sólo pueden tener un valor (ejemplo: edad). Multivaluados:pueden tener más de un valor (ejemplo: Color_auto). Los multivaluados se representan mediante una elipse con trazado doble Color

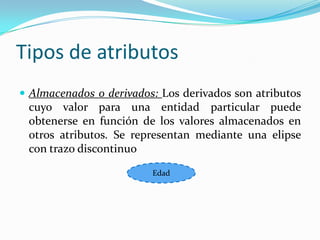

10. Tipos de atributos Almacenados o derivados:Los derivados son atributos cuyo valor para una entidad particular puede obtenerse en función de los valores almacenados en otros atributos. Se representan mediante una elipse con trazo discontinuo Edad

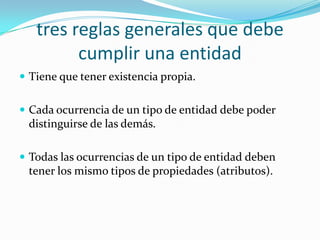

11. tres reglas generales que debe cumplir una entidad Tiene que tener existencia propia. Cada ocurrencia de un tipo de entidad debe poder distinguirse de las demás. Todas las ocurrencias de un tipo de entidad deben tener los mismo tipos de propiedades (atributos).

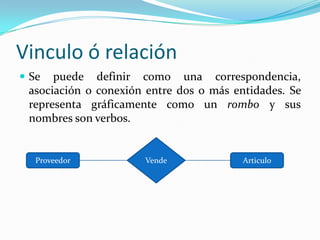

12. Vinculo ó relación Se puede definir como una correspondencia, asociación o conexión entre dos o más entidades. Se representa gráficamente como un rombo y susnombres son verbos. Vende Proveedor Articulo

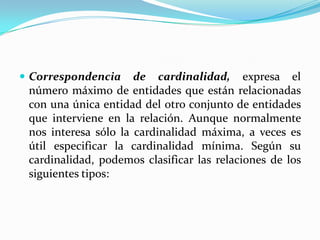

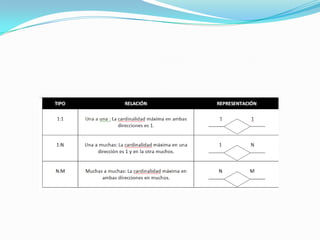

13. Correspondencia de cardinalidad,expresa el número máximo de entidades que están relacionadas con una única entidad del otro conjunto de entidades que interviene en la relación. Aunque normalmente nos interesa sólo la cardinalidad máxima, a veces es útil especificar la cardinalidad mínima. Según su cardinalidad, podemos clasificar las relaciones de los siguientes tipos:
